Вассерман

Номер патента: 1391719

Опубликовано: 30.04.1988

Авторы: Вассерман, Зисман, Кикиш, Омельченко

МПК: B05B 1/34

Метки: разбрызгивающее

...устройство снабжено прикрепленным к корпусу 1 с помощью ребер 5 и сообщенным с внешней средой воздухоподводящим патрубком 6, установленным собразованием с центральным водоподводящим насадком 4 открытого кольцевого вохдухопроходного канала 7.Разбрызгивающее устройство работает следуюшим образом.30Вода по тангенциальному подводу 3подается в корпус 1, в котором приобретает вращательно-поступательноедвижение, прижимаясь эа счет центробежной силы к стенке корпуса 1, и,не направляясь воздухоподводящимпатрубком б, выбрасьвается черезцентральное выходное отверстие 2,образуя капельный факел разбрызгивания в виде полого конуса, Одновременно с этим вода без смешивания стангенциальным потоком подается нацентральный насадок 4 и при...

Номер патента: 1384538

Опубликовано: 30.03.1988

Авторы: Вассерман, Голев, Певзнер, Ражев

МПК: B66D 1/46

Метки: грузоподъемным, механизмом

...электродвигателей 1 и 2, атакже с электрогидравлическими толкателями 4 и 5 тормозов обеих лебедок. При переводе рукоятки контроллера 6 из нулевого положения в любое положение подъема или спуска груза размыкается соответственно контакт.40 или 41, в результате отключаются контакторы 18 и 19, а их контакты 16 и 17 отсоединяют выпрямитель 15 от обмоток статоров электродвигате/лей 1 и 2 и статоров электрогидравли" ческих толкателей 4 и 5. Контакты 20 и, 21 замыкаются, и через замкнутый контакт 14 включается блокировочный контактор 23 второй лебедки, контакты 29 которого подключают к сети через замкнувшиеся контакты 37 и 39 или 36 и 38 контроллера 6 электродвигатель 2 и электрогидравлическийтолкатель 5 тормоза, привод растормаживается и...

Номер патента: 1370249

Опубликовано: 30.01.1988

Авторы: Беленцов, Брустинов, Вассерман, Сапронов

МПК: E21D 5/12

Метки: подвесного, полка, проходческого, распора

...является повышение надежности распора полка при ведении буровзрывных работ.На чертеже изображено предлагаемое устройство для распора подвесного 10 проходческого полка.Устройство для распора подвесного проходческого полка содержит опорный башмак 1, соединенный шарниром 2 с рычагом 3, на котором в верхней части 1 к со стороны гидродомкрата 4 выполнена вертикальная опорная поверхность 5, которая взаимодействует со сферическим шарнирным оголовком 6 штока гидродомкрата 4. Рычаг 3 нижним концом 20 закреплен на этажной площадке 7 посредством шарнира 8 с воэможностью поворота в вертикальной плоскости, На рычаге 3 закреплен поводок 9, взаимодействующий со сферическим шарнир ным оголовком 6 штока гидродомкрата 4.Устройство для распора...

Номер патента: 1364570

Опубликовано: 07.01.1988

Авторы: Вассерман, Раковщик, Ситников, Смирнов, Солодкий, Строков

МПК: B65G 33/30

Метки: винтовой, конвейер

...Бна фиг.2; на фиг.4 - Б-образная планка, вид сверху; на фиг. 5 - разрезБ-Б на фиг.4.Бинтовой конвейер содержит привод 1, желоб 2, размещенную в желобе2 винтовую спираль 3, состоящую изотдельных плоских лопастей 4 и вала 5. Каждая лопасть закреплена настержне 6, проходящем в отверстии 7вала 5 с помощью гайки 8. Между лопастью 4 и валом 5 установлена с зазором Ь Б-образная планка 9, изготовленная из тонхолистового пружинного материала,Планка 9 выполнена со сквознымотверстием 10, соосным отверстию ввалу 5, опорным выступом 11 и пазами 12, расположенными к оси винтовой спирали 3 под углом, равным углу ее подъема.Планка 9 опирается на вал 5 опорным выступом 11 и фиксирующими элементами-винтами 13. Пазы 12 планки 9предназначены для...

Номер патента: 1353340

Опубликовано: 23.11.1987

Авторы: Бережная, Вассерман, Волков, Жильцов, Константинов, Степанов, Яковлев

МПК: A01C 1/00

Метки: облучения, семян

...-Р. 60 и ширине верхней гранидифФузного отражателя ш, связанной сшириной и ленты транспортера соотношениеми/4ш (и/2,а также если внешний диаметр линейного цилиндрического источника Й и габаритный размер в горизонтальной плоскости уголкового зеркального отражателя 1 удовлетворяют соотношению1,5 с 310,5 ш,При выборе размеров конструкции, не удовлетворяющих данным соотношениям, снижается равномерность облучения и уровень облученности на рабочей поверхности ленты транспортера.Так при углах между боковыми гранями диффузного отражателя и рабочей поверхностью ленты 3 транспортера /3) 60 и ширине верхней грани диффузного отражателя ш и ширине ленты транспортера п, связанных как шп/4, увеличиваются потери на переотражение между...

Номер патента: 1344712

Опубликовано: 15.10.1987

Авторы: Вассерман, Голев, Певзнер, Пескин

МПК: B66B 1/46

Метки: горизонтального, механизмом, перемещения, подъемного, средства, транспортного

...электропривода на соответствующей механической характеристике при нагрузках менее 0,15 МН.Устройство работает следующим образом.При переводе командоконтроллера 6 впервое положение включается катушка 4 или 5 реверсивного пускателя, подключая контактами 2 или 3 статор электродвигателя 1 к сети. Электромагнит 21 включается, 45 растормаживая стояночный тормоз. Одновременно включается и дополнительный тормоз 22, так как контакт 27 датчика скорости 28 замкнут и катушка 24 контактора тормоза включена, а следовательно, его контакты 23 замкнуты.50 Ротор двигателя 1 через резисторы 11и полууправляемый мост с диодными группами 8 и 9 замыкается на резистор 12, величина которого велика и обеспечивает характеристику А (фиг. 3). С резистора 12...

Номер патента: 1343568

Опубликовано: 07.10.1987

Авторы: Вассерман, Двуреченский, Могилевский, Мхитаров

МПК: H05B 41/16

Метки: включения, газоразрядной, лампы

...10, если на тиристоры 3 и 4 непоступают сигналы управления или поступают при угле 180 эл, град., ток 20лампы будет определяться при заданном напряжении сети индуктивностьюдросселя и будет минимальным.При уменьшении угла отпирания тиристоров 3 и 4 ток лампы увеличивает-,25ся, причем до момента. отпирания одного из тиристоров в каждый из полупериодов ток лампы 10 течет по обеимобмоткам 1 и 2 симметрированного дросселя, а после открывания тиристора 3или 4 - через открытый тиристор и последовательно соединенную с ним обмотку дросселя 2 или 1 соответственно.Для того чтобы управлять тирис35торами 3 и 4 с помощью схемы 5 управления, необходимо, чтобы блок 5включения обеспечивал подачу сигналов управления на тиристоры 3 и 4только в том...

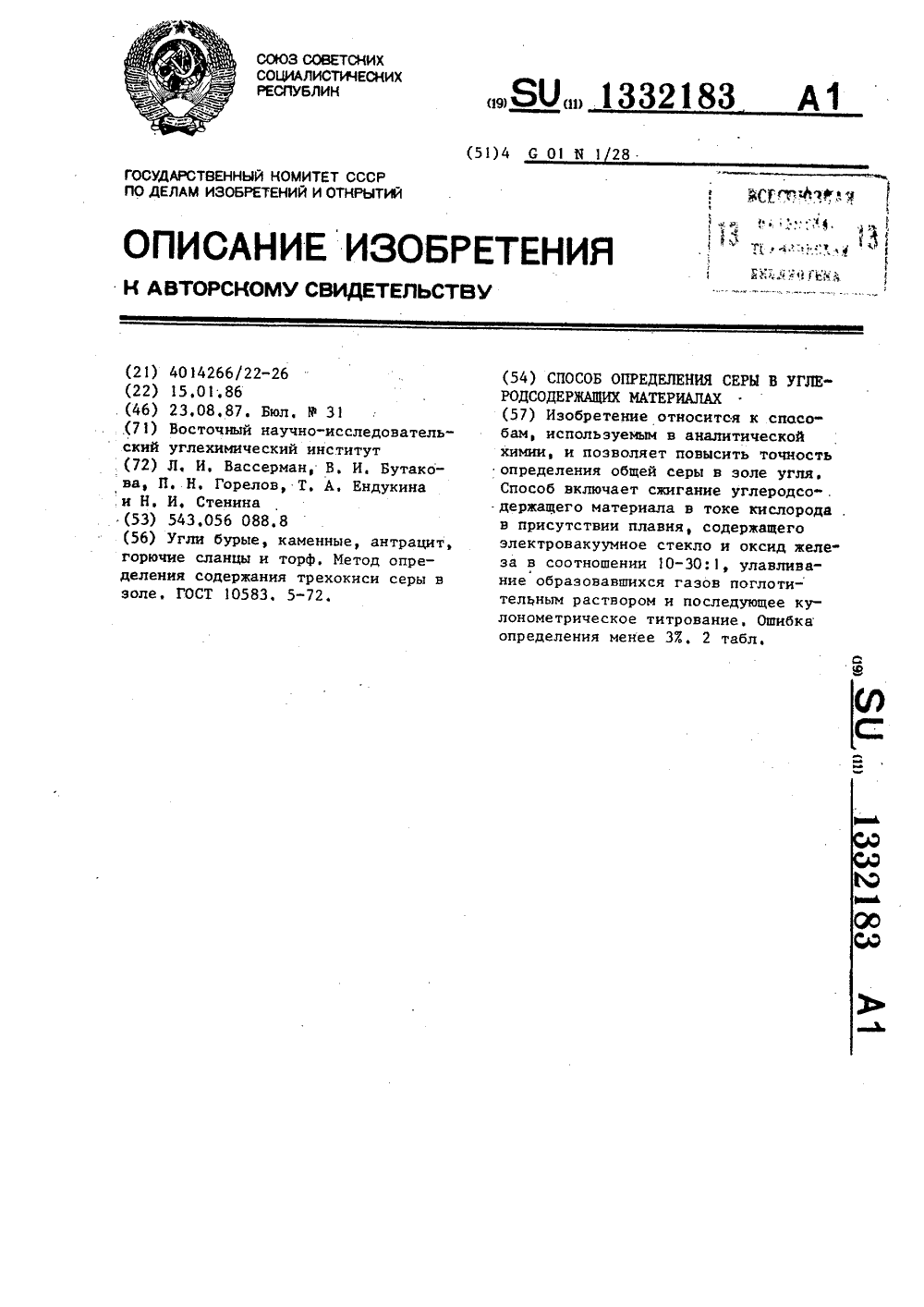

Номер патента: 1332183

Опубликовано: 23.08.1987

Авторы: Бутакова, Вассерман, Горелов, Ендукина, Стенина

МПК: C01B 17/02, G01N 25/02, G01N 31/00 ...

Метки: материалах, серы, углеродсодержащих

...золы 0,05 г помещают в прокаленную фарфоровую лодочку и покрываютфсверху.2 г плавня, содержащегоэлектровакуумное стекло (ЭВС) и свежепрокаленный оксид желеэй, взятых.в соотношении 10; 1, Лодочку устанавливают в нагретую до 1350-1380 Счасть фарфоровой трубки, Газообразные продукты сжигания через системуочистительных фильтров поступают всосуд с поглотительным раствором(смесь Н О, ВаС 1, НС 1, рН 3,3-3,5),где происходит поглощение образовавшегося сернистого газа раствором иего кулонометрическое титрование повеличине рН,15 Т а б л и ц а 1 Найдено Б, ХОтноси" тельная ошибка,Х СоотноПроба шениеЭВС иГе 0 Зола угля шахтыКиселевская 0,762 1,29 Зола Карагандин" ских углей 1,368 1,33 30:1 Зола углей шахтыЧертинская 1,61 12, 19 20:1 Зола...

Номер патента: 1330048

Опубликовано: 15.08.1987

Авторы: Балуева, Вассерман, Ржанов, Ситников, Смирнов, Солодкий

МПК: B65G 17/36

Метки: ковшовый, элеватор

...грузовыми 8 и холостыми 9 ветвями тяговых цепей, а внутренний диаметр продольного сечения дугообразного козырька 7 больше диаметра зубчатого венца приводной звездочки 2, состоящего из двух полувенцов О и 11. Дугообразные козырьки 7 могут быть выполнены съемными (не показано). На приводном валу расположены приводные звездочки. состояшие из ступицы и смонтированного на ней зубчатого венца состояшего из полувенцов 10 и 11. Параллельно каждой звездочке установлен направляющий диск 16, с закрепленным на нем козырьком 7, выполненным в виде кольцевого сегмента.Ковшовый элеватор работает следуюшим образом.При транспортировании материала направляющие диски 6 формируют поток материала, высыпаюшийся из ковшей 5. При работе элеватора...

Номер патента: 1324857

Опубликовано: 23.07.1987

Авторы: Вассерман, Зинов, Каневский, Коровников, Соловьев, Хайкович, Элинсон

МПК: B29C 45/06

Метки: литьевой, модуль, ротационной, термопластичных

...35 гидроцилиндра имеетпроушину 34, шарнирно соединеннуючерез ось 21 с двуплечим рычагом 4.В отверстиях 36 планки 24 свободно установлены выталкиватели 37,представляющие собой цилиндрическиедетали, проходящие через верхнюючасть корпуса 1 основания.Предлагаемый модуль может бытьиспользован для отливки каблуков дляобуви. Каблуки в зависимости от типов обуви и материала различаются повысоте и конструкции. Высокий каблук38 может иметь оболочку иэ негвоздимого полиамида, вкладьпп 39 иэ гвоздимого материала, например полиэтилена, и металлическую втулку 40,предназначенную для упрочнения каблука и для запрессовки в отверстиевтулки штыря набойки. Низкий каблук41 может отливаться из полиамида безвкладыша, так как известна технология его...

Номер патента: 1313834

Опубликовано: 30.05.1987

Авторы: Алексеенко, Вассерман, Глуйберзон, Зуев, Орехова, Усатиков, Шулик

МПК: C04B 35/48, C04B 35/66

Метки: обмазки, огнеупорной, шихта

...образом. Тонкоизмельченные порошки диоксида циркония фракции 0,2-0,66 мм, алюминиата и цирконата кальция фракции менее 0,063 мм увлажняют поливинилацетатной эмульсией с добавлением 32 воды и хлористого магния. Обмазку наносят методом окунания на твердые электролиты, предварительно обожженные при 100 С. После сушки датчики кислорода обжигают при 1750 С. Состав шихты и свойства изделийс,обмазкой предлагаемого состава Диоксид циркония, стабилизированный оксидом иттрия Поливинилацетатная эмульсия Продолжительность службы в металле, мин Термо стойкость (1300 С - охлаждение воздушное), теплосмены Концентрация активного кислорода, Г Надежность замера (количестводатчиков, обеспечивающих замер), 7 Конкретные составы шихты и свойства...

Номер патента: 1304938

Опубликовано: 23.04.1987

Авторы: Вассерман, Каплан

МПК: B08B 9/045

Метки: внутренней, поверхности

...Устройствопоказано внутри обрабатываемой трубы 6.Устройство для очистки внутренней ЗОповерхности изделий работает следующим образом.В исходном положении витки рабочей спирали имеют минимальный наружный диаметр, 35При необходимости очистки трубыбольшего диаметра после меньшего вал2 приводится во вращение приводомвращения устройства в направлении,противоположном направлению навивки 4 Оспирали, Вращение передается одномуконцу спирали 1, другой конец которой соединен с валом 3, Вал 3 заторможен тормозным средством 4 и невращается, За счет относительного 5вращения концов спирали происходитувеличение диаметра рабочих витковпоследней до упора их в стенку тру"бы 6, После этого спираль 1 передаетвращение на вал 3, оба вала и спираль Овращаются,...

Номер патента: 1283191

Опубликовано: 15.01.1987

Авторы: Вассерман, Ситников, Смирнов

МПК: B65G 45/00

Метки: барабана, конвейера, ленточного

...соединение 17 с лотком 6. Горизонтальные оси шарниров расположены перпендикулярно продольной оси очищаемого барабана. Поперечина 18 подвески находится на уровне буфера 15, имеющего горизонтальную геометрическую ось 19. Со стороны подвески 5 лоток 6 имеет упорную пружину 20, ось которой параллельная очищающей кромке лезвия 1. Пружина 20 закреплена к раме 21 конвейера. Пружина 7 закреплена к кронштейну 3. Упор 8 состоит из кронштейна 22 и упорного ролика 23, Ось ролика 24 параллельна оси конвейера. При неврашающемся барабане подвеска 5 занимает вертикальное положение. Для повышения срока службы очищающего ножа лезвие 1 может быть выполнено из твердосплавного материала. Очищающий нож расположен над лотком 6, С целью повышения эффективности...

Номер патента: 1283190

Опубликовано: 15.01.1987

Авторы: Вассерман, Ситников, Смирнов

МПК: B65G 43/02

Метки: конвейера, ленты, пореза, предохранения, продольного

...элемент с горизонтальным и наклонными участками выполнен из отдельных горизонтального 6 тросика и двух наклонных 7 и 8 тросиков, установленных параллельно осям наклонных роликов 9 и 10, В точках пересечения наклонных и горизонтального тросиков установлены зажимы 11 и 12, выполненные в виде крестовины из двух втулок 13 и 14 (фиг. 2), Втулка 13 в крестовине зажима расположена горизонтально, а втулка 14 установлена параллельно оси наклонного ролика 9.Втулки 13 и 14 соединяются между собой сваркой 15, В отверстиях 16 и 17 втулок 13 и 14 проходят тросики 6 и 8, закрепленные в зажиме зажимными винтами 18 и 19 (фиг, 5). На кронштейнах 1 - 3 предусмотрены устройства 20, 21, 23 для закрепления концов и регулирования натяжения тросиков 6 -...

Номер патента: 1278823

Опубликовано: 23.12.1986

Авторы: Вассерман, Колмогорцев

МПК: G05D 9/02

Метки: жидкости, регулятор, уровня

...Открыто блока 5 управления доливом. Жидкость начинает поступать по трубкам 8 из камеры 7 в измерительную камеру 2. Жидкость наполняет измерительную камеру 2 до уровня перегиба сифонной трубки 3 и начинает вытекать по сифону 3 в камеру 1. Воздух из сифона 3 при этом вытесняется через прорезь 9. В момент контакта жидкости, выливаюгцейся через сифон 3, с жидкостью в камере 1 появляется сигнал. Блок 5 управления переКрывает долив в измерительную камеру 2 до тех пор, пока сигнал не исчезнет, т.е, до окончания долива. Жидкость из измерительной камеры 2 по принципу сифона продолжает выливаться через сифон 3 в камеру 1 до тех пор, пока уровень этой жидкости в измерительной камере 2 не опустится до уровня входного отверстия сифона 3.формула...

Номер патента: 1275737

Опубликовано: 07.12.1986

Авторы: Вассерман, Грек

МПК: H03K 3/037

Метки: резервированный, триггер

...1.1-1.3 появляется единица,В результате этого через дифференцирующие элементы 4,1-4.3 и элементИЛИ 5 на вход Формирователя б поступает положительный запускающий импульс, формирователь б выдает положительный импульс строго фиксированной длительности. Этот импульс поступает на один из входов элементаИЛИ 3 и на первый вход элемента И 7,Элементы 2,1-2,3 задержки обеспечивает задержку времени, большую временипереходных процессов в элементах 4 и5 и формирователе б, поэтому на выходе элемента ИЛИ 3 единичное состояние поддерживается импульсом с выхода формирователя 6.Если сбой триггеров 11-1,3 произошел из-за наличия на шинах 13,113,3 установки нуля помехи, то свыхода элемента ИЛИ-НЕ 8 поступаетноль на второй вход элемента И 7...

Номер патента: 1227385

Опубликовано: 30.04.1986

Авторы: Вассерман, Иврин, Ильин, Лейбин

МПК: B23K 1/00

Метки: лужения, пайки, ультразвукового

...волны), например четвертьволнового опорного стакана, и представляет собой замкнутую кольцевую емкость шириной Я/4, внутри которой по оси емкости размешен концентратор 3. Концентратор закреплен в торцовой стенке Д, обращенной к рабочему торцу концентратора 3, на расстоянии от торца, равном Я/4 (2 п - 1), где п - ряд натуральных чисел), Устройство содержит крышку 9 ванны со встроенным нагревателем 10 и крышку 11 люка для заполнения ванны припоем.На чертеже обозначены кавитационный слой припоя А, образующийся на поверхности наконечника 4, отверстие Б для заполнения ванны припоем, которое может быть выполнено в одной из стенок ванны В, Д и Г.Устройство работает следующим образом.Через отверстие Б, выполненное в зависимости от...

Номер патента: 1221540

Опубликовано: 30.03.1986

Авторы: Вассерман, Гладковский, Калугин, Субботин

МПК: G01N 3/32

Метки: выносливости, значения, минимального, предела

...Затем из рабочей части 2подготовленной таким образом заготовки изготавливают образец 3 равногосопротивления изгибу, Устанавливаютобразец 3 в захватах испытательноймашины (не показана) для циклического нагружения, При циклическом нагружении, в образце равного сопротивления изгибу возникают одинаковые подлине номинальные напряжения, одна 35ко неоднородное напряженное состояние в образце, создаваемое в результате предварительного пластическогодеформирования растяжением обеспечи 40вает в ней различный по длине пределвыносливости, Разрушение образцапроисходит на участке с минимальнымзначением предела выносливости, который определяют по моменту появле 45ния признаков разрушения (трещин) сучетом величины предварительной...

Номер патента: 1220619

Опубликовано: 30.03.1986

Авторы: Вассерман, Хайкович

МПК: A43D 21/18

Метки: заготовок, обуви, формования

...пневмоцилиндра 15, Сближение осуществляется пневмоцилиндром 15 через систему оычагов 16 и пружинные вертикальные колонки 17. В верхней части колонок имеются зацепы 18, которые входят в пазы пласлинодержателя 4, находящегося в рабочей ч,ве. В этом же пластинодркателе смонтированы пружины 19 растякния, которые соединены с нижними 55 илатинами 2.Нижние пластины 2 выполнены сборными и состоят из плоского основания 20 и расположенных на нем по контуру формуемой заготовки прижимных профилированных секторов 21, прижимающих заготовку к верхним пластинам 1.В основании 20 выполнены отверстия 22 (фи. 3), соответствующие входящим в них выступам 23 секторов 21, которые шарнирно соединены с основанием 20 при помощи эксцентрика 24 (фиг. 2 и 3) с...

Номер патента: 1217734

Опубликовано: 15.03.1986

Авторы: Вассерман, Колосов, Рычков, Ситников, Строков

МПК: B65G 17/42

Метки: грузоносителя, конвейера, крепление, круглозвенной, тяговой, цепи

...крепление грузо- носителя (ковша) к круглозвенным тяговым цепям конвейера, общий вид; на фиг.2 - крепление ковша к круглозвенной тяговой цепи, поперечный разрез; на фиг.3 - вид А на фиг.2 (расположение Т-образной головки пальца и паза пластины после сборки узла крепления); на фиг.4 - разрез Б - Б на фиг.2 (расположение призматической шпонки и фиксирующей планки); на фиг.5 конец пальца с прямоугольной канавкой; на фиг,6 - вид по стрелке В на фиг.5,Крепление грузоносителя (ковша) 1 к круглозвенной тяговой цепи 2 конвейера содержит приваренные к боковым стенкам 3 ковша 1 бобышки 4 с продольными отверстиями, в которых размещены несущие 5 и поддерживающие 6 пальцы с Т-образными головками 7 на одном конце, причем на основании каждой...

Номер патента: 1211817

Опубликовано: 15.02.1986

Авторы: Вассерман, Иврин, Ильин, Шулятев

МПК: H01G 13/00

Метки: групповых, заготовки, керамических, конденсаторов, монолитных, отдельные, пакетов, разрезания

...прижимных пластин 16 и 17 имеются гайки 21. Элементы регулирования расстояния между прижимными пластинами 16, 17 и кареткой 11 2выполнены в ниде гаек 22, установленных на хвостовиках направляющихколонок 18, а элементы регулирования и фиксации величины зазора между 5 прижимными пластинами 16, 17 и ножом 9 выполнены в виде регулировочных 23 и стопорных 24 винтов, установленных в обоймах 25, закрепленныхна направляющих колонках 8.На обращенных к ножу 9 граняхприжимных пластин 16 и 17 выполненыпродольные канавки 26 для подачиантиадгезионной смазки на поверхность ножа 9.15 Устройство работает следующим образом.Групповой пакет 5 располагают вограничительной рамке 4 вакуумногоповоротного стола 3. Под действиемпневмоцилиндра 14 каретка 11...

Номер патента: 1209809

Опубликовано: 07.02.1986

Авторы: Вассерман, Вишняков, Кесельман, Нискин, Павлов, Сироткин

МПК: E04H 12/00

Метки: анкерно-угловая, варианты, ее, линии, опора, электропередачи

...а оттяжкакаждой фазы выполнена раздвоенной, причем ветви ее расположены симметрично отцосительно плоскости тяжеция провода, прэтом ветви оттяжек каждой пары стоекприкреплены к общему анкерному фундаменту с ветвями оттяжек смежной парьстоек.,эр сй( 1 санктр Заказ .Г(7 венного и тений 15, заУжг( ко(и и о ;скан од,нан, 4 Изобретение относится к строительству линий электропередачи высокого напряжения и может быть использовано в качестве опор анкерно-углового типа на ВЛ 110 - - 500 кВ.Целью изобретения является повышение удобства монтажа в условиях горной местиос и.1 а фиг. 1 изображена опора, общий вид; на фиг, 2 - опора по первому варианту выполнения, план; на фиг. 3 то же, ио второму варианту выполнения.Одноиеиная анкерно-угловая опора...

Номер патента: 1206596

Опубликовано: 23.01.1986

Авторы: Вассерман, Кикиш

МПК: F28B 9/06, F28C 1/00

Метки: охлаждающее

...4поступает к насосным агрегатам 7,5 которыми подается к разбрызгивающимсоплам 3, установленным на водораспределительных трубопроводах 2.Охлажденная вследствие разбрызгивания вода собирается в водосборныхОбассеинах 1, откуда поступает к потребителю. При разбрызгивании водысоплами 3 мелкие капли, уносимыепотоком воздуха, осаждаются в каналах 4, имеющих значительную ширину(до 40 м), что снижает потери водыи предотвращает обледенение территории.При работе электростанции в зимнее время при низких ,температурахводы и целесообразном отключении отдельных насосных агрегатов перетокнеобходимого объема воды из каналов 4 в бассейны 1 осуществляетсячерез отверстия 6, выполненные вверхней части стенок 5, что предотвращает перелив воды иэ каналов...

Номер патента: 1180315

Опубликовано: 23.09.1985

Авторы: Вассерман, Волков, Колосов, Раковщик, Рычков, Ситников, Строков

МПК: B65G 17/42

Метки: ковшовый, элеватор

...в виде бобышек 4, закрепленных на боковых стенках ковшей 3, и несущих пальцев 5, размещенных в проемах звеньев круглозвенных тяго вых цепей 6. На оси 7 натяжных блоков 2 установлены опорные блоки 8, а каждая бобышка 4 снабжена упорами 9 и 10, жестко закрепленными на каждой бобышке 4 по разные стороны от нее и смещенными один относительно другого в противоположные стороны вдоль ее оси,Упор 9 выполнен с возможностью взаимодействия с опорным блоком 8, а упор 10 - с бобышкой 4 предыдущего по ходу движения ковша. Опорный блок 8 может быть вы- зп полнен в виде кольцевых бандажей 11, состоящих из отдельных секций, каждая из которых закреплена на натяжном блоке 2. Упоры 9 и 10 смещены один относительно другого на величину 1, Опорная...

Номер патента: 1177389

Опубликовано: 07.09.1985

Авторы: Вассерман, Гиршович, Гуров, Квашин, Клейне, Константинов, Хайтова, Щеголева

МПК: C23C 28/00

Метки: покрытий, светоотражающих

...3) на подложку наносят второй слой эмали, который 389 2высушивают при той же температуре в течение 24 ч. В результате вся поверхность основания покрыта слоем эмали толщиной 2,5 мкм, т.е, достигнута полная укрывистость,поверхности.Затем наносят грунтовочный слой из лака МЛ, разбаленного бутанолом до вязкости 15-16 с по В 3-4.Этой слой высушивают при 70-90 С в течение 4 ч. Для грунтовочного слоя можно использовать лак КЛ, разбавленный ксилолом или разбравителем РКБдо" вязкости 30+2 с по ВЗ. В этом случае слой высушивают при 120 С в течение 50 мин.После этого подложку с грунтовочным слоем подвергают металлизации ввакууме, в частности покрывают слоемалюминия высокой степени чистотытолщиной не менее 0,05 мкм, затемнаносят защитное...

Номер патента: 1176248

Опубликовано: 30.08.1985

Авторы: Антонов, Вассерман, Кожомкулов, Мольнар, Нифантьев, Петров, Предводителев

МПК: G01N 33/48

Метки: моделирования, работы, терморецептора

...функций) а также к бионике и может быть использовано в различных областях техники в качестве термореле и точечного термометра.1хЦелью изобретения является приближение модели к физиологическим 1 О условиям и расширение диапазона исследуемых температур.На чертеже представлено устройство для осуществления предлагаемого способа. 5Способ осуществляют следующим об- разом.В кювету 1, выполненную из диэлект. рического материала (тефлон, стекло и т,п.), помещается тефлоновая кюве О та 2, в отверстии которой площадь отверстия 1 мм) формируется бимоле" кулярная мембрана 3. Обе кюветы заполняются водным раствором электро" лита 4. Электрическое сопротивле ние мембраны измеряется с помощью иэмерйтельных неполяризующихся электродов 5,...

Номер патента: 1168352

Опубликовано: 23.07.1985

Авторы: Басовский, Беккер, Вассерман, Масленникова

МПК: A46B 13/02, B23C 5/02

Метки: иглофрезы, режущих, элементов

...автоматизировать 20 процесс изготовления режущих элементов с использованием стандартных материалов и проката. Использование полученных узлов иглофрезы дает возможность оснастить инструмент унифи цированными элементами высокой и стабильной плотности, упростить технологию изготовления и повысить надежность инструмента за счет замены отдельных режущих элементов.На фиг. 1 изображен вариант режущего элемента, общий вид; нафиг, 2-б - схема осуществления спосо ба изготовления элемента,Режущий элемент включает корпус 1 в виде тонкостеннного некруглого корпуса, пучок игл 2, размещенногос натягом на большей части А длиныв корпусе и выступающий из корпусана длину Б рабочей части опорный Ви рабочий Г торцы. Изготавливаютэлемент путем...

Номер патента: 1151884

Опубликовано: 23.04.1985

Авторы: Вассерман, Дятел

МПК: G01N 31/16

Метки: роданидов

...рования роданидов, и может быть использовано при анализах технологических и сточных вод коксохимического производства, обогатительных фабрик, промышленных флотационных растворов и др.Цель изобретения - повышение избиО рательности анализа по отношению к тиосульфату натрия,П р и м е р 1. Определение роданидов в растворе аммиачной концентрированной воды коксогазового завода,15 содержащей 2 г/л тиосульфата и 0,28 г/л цианида. 2 мл исследуемого раствора помещают в стакан для титрования, приливают 10 мл этилового спирта, 50 мл фосфорной кислоты 20 плотностью 1,75 г/см и титруют 0,05 н.раствором гексацианоферрата калия (Н). Найдено роданида предлагаемым способом 1,665 мг, известным способом 1,634 мг.Относительная сшиб ка определения 1,957.,...

Номер патента: 1134527

Опубликовано: 15.01.1985

Авторы: Вассерман, Вейкум, Оршульский, Рогулин

МПК: B66C 13/46, B66C 23/88

Метки: вылета, крана, стрелы, указатель

...закрепленном на валу, а корпус выполнен с дополнительным смотровым окном, у которого нанесена риска.На фиг. 1 изображен указатель вылета стрелы, вид сверху; на фиг. 2 - расположение указателя на кране, общий вид; на фиг. 3 - указатель со стороны окна корпуса; на фиг. 4 - сельсин-приемник со шкалами. 3452Указатель вылета стрелы крана содержитсельсин-датчик, кинематически связанный с механизмом передвижения грузовой тележки (не показано) и электрически - с сельсин-приемником 1, несущим измерительные шкалы 2 и 3 и расположенным в корпусе 4, выполненным со смотровыми окнами 5 и 6, у которых нанесены риски 7 и 8. Сельсинприемник 1 установлен на валу 9, который смонтирован в корпусе 4 и посредством ры чажной передачи 10 соединен со...

Номер патента: 1134518

Опубликовано: 15.01.1985

Авторы: Вассерман, Ражев

МПК: B66B 1/06, B66B 3/02

Метки: грузоподъемным, механизмом

....контактора включены одни размыкающие контакты контакторов движения и кнопки управления движением Вверх и Вниз параллельно которым подключены замыкающие контакты контакторов движения, реле времени с выдержкой при отключении, в цепи питания обмотки которого включены последовательно другие размыкающие контакты контакторов движения, контактор дистанционного отключения, в цепи питания обмотки которого включены замыкающие контакты кнопки Пуск и замыкающие контакты реле времени с выдержкой, размыкающие контакты датчиков верхнего и нижнего положений подъемника и кнопка Стоп в блоке управления включением двигателей последовательно с замы автоматический выключатель 3, контакзО тор 4 движения Вверх с контактами 4,1,4 2, 4 3, 4 4, 4 5, контактор 5...
