Генератор импульсов

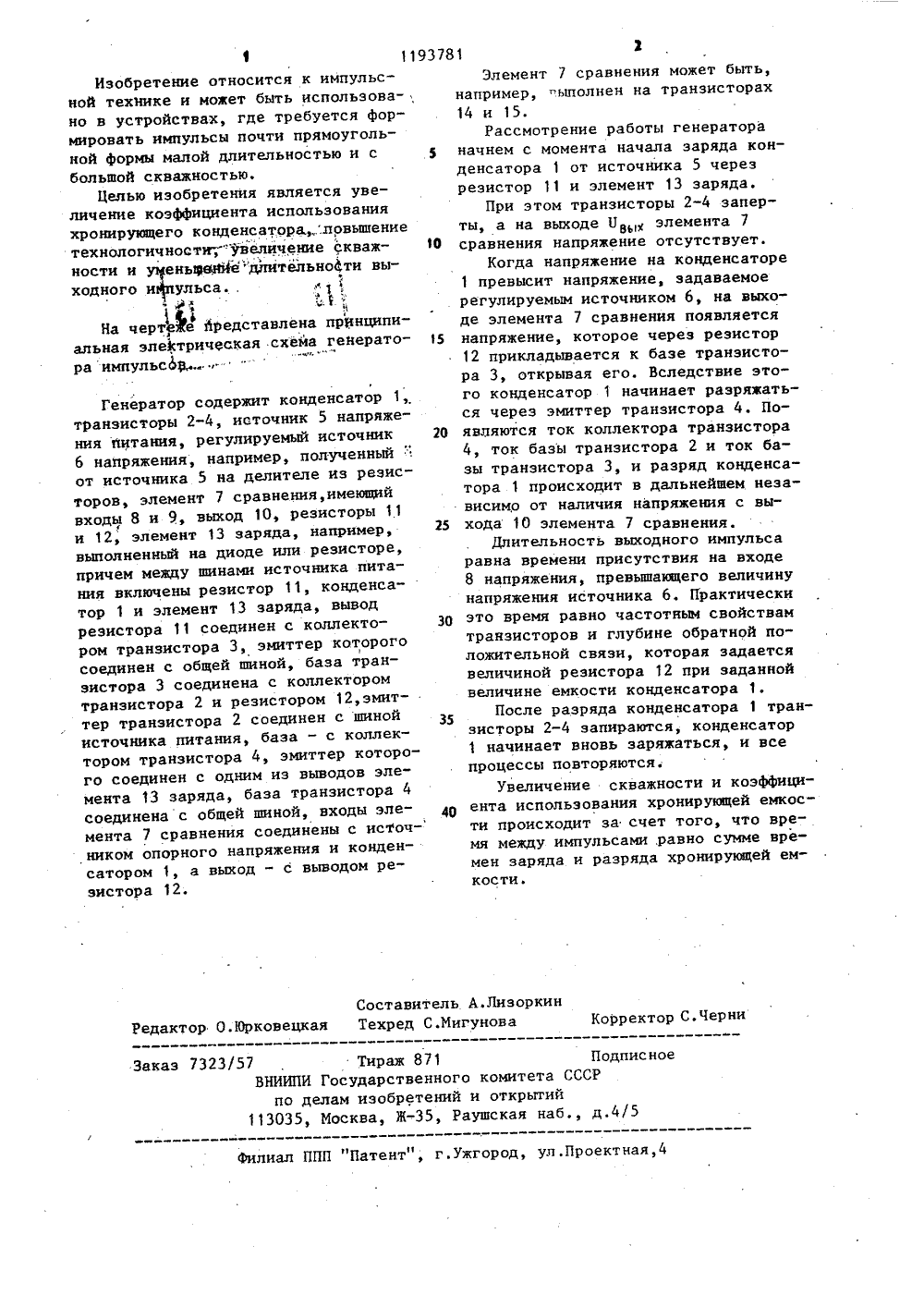

(22 (46 (72 ГОСУДАРСТОЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЪФ(56) Авторское свидетельство С У 573853, кл, Н 03 К 3/30. (54)(57) ГЕНЕРАТОР ИМПУЛЬСОВ, содержащий первый транзистор, коллектор которого соединен с базой второго транзистора, конденсатор, первый вывод которого через первый резистор соединен с шиной источника питания, второй резистор и источник опорного напряжения, о т л и ч а ю щ и й с я тем, что, с целью повышения техноло-. гичности изготовления, увеличения коэффициента использования хронирующего конденсатора, увеличения скважностн и уменьшения длительности выходного импульса, в него дополни"тельно введены третий транзистор,элемент сравнения, элемент заряда,первый вход элемента сравнения соединен с первым выводом конденсатора,второй вход - с источником опорногонапряжения, а выход через второй резистор соединен с базой второготранзистора, база первого транзистора соединена с коллектором третьеготранзистора,. база которого соединенас шиной нулевого потенциала, а эмиттер - с вторым выводом конденсатораи первым выводом элемента заряда,второй вывод которого соединен с шиной нулевого потенциала, с которойтакже соединен эмиттер второго. транзистора, коллектор второго транзистора соединен с первым выводом конденсатора, эмиттер первого транзисторасоединен с шиной источника питания.1193781 5 25 Составитель А.ЛизоркинРедактор О.Юрковецкая Техред С.Мигунова Корректор С.Черни Заказ 7323/57 Тираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП "Патент", г.Ужгород, ул.Проектная,4 Изобретение относится к импульсной технике и может быть использовано в устройствах, где требуется формировать импульсы почти прямоугольной формы малой длительностью и сбольшой скважностью,Целью изобретения является увеличение коэффициента использованияхронирующего конденсатора,.ловышениетехнологичности;увелйчение скважности и еньщайе"длительно 4 ти выходного и ульса.йф,3На чертрйе Представлена принципиальная электрическая схема генератораимпульсЬр ,Генератор содержит конденсатор 1, транзисторы 2-4, источник 5 напряжения Питания, регулируемый источник 20 6 напряжения, например, полученный :. от источника 5 на делителе из резисторов, элемент 7 сравнения, имеющий входы 8 и 9, выход 10, резисторы 11 и 12, элемент 13 заряда, например, выполненный на диоде или резисторе, причем между шинами источника питания включены резистор 11, конденсатор 1 и элемент 13 заряда, вывод резистора 11 соединен с коллектором транзистора 3, эмиттер которого соединен с общей шиной, база транзистора 3 соединена с коллектором транзистора 2 и резистором 12,эмиттер транзистора 2 соединен с шиной источника питания, база - с коллектором транзистора 4, эмиттер которого соединен с одним из выводов элемента 13 заряда, база транзистора 4 соединена с общей шиной, входы элемента 7 сравнения соединены с источ- ником опорного напряжения и конденсатором 1, а выход - с выводом резистора 12. Элемент 7 сравнения может быть,например, ыполнен на транзисторах14 и 15.Рассмотрение работы генератораначнем с момента начала заряда конденсатора 1 от источника 5 черезрезистор 11 и элемент 13 заряда.При этом транзисторы 2-4 заперты, а на выходе Б , элемента 7сравнения напряжение отсутствует.Когда напряжение на конденсаторе1 превысит напряжение, задаваемоерегулируемым источником 6, на выходе элемента 7 сравнения появляетсянапряжение, которое через резистор12 прикладывается к базе транзистора 3, открывая его. Вследствие этого конденсатор 1 начинает разряжаться через эмиттер транзистора 4. Появляются ток коллектора транзистора4, ток базы транзистора 2 и ток базы транзистора 3, и разряд конденсатора 1 происходит в дальнейшем независимо от наличия напряжения с выхода 10 элемента 7 сравнения.Длительность выходного импульсаравна времени присутствия на входе8 напряжения, превышающего величинунапряжения источника 6. Практическиэто время равно частотным свойствамтранзисторов и глубине обратной положительной связи, которая задаетсявеличиной резистора 12 при заданнойвеличине емкости конденсатора 1.После разряда конденсатора 1 транзисторы 2-4 запираются, конденсатор1 начинает вновь заряжаться, и всепроцессы повторяются.Увеличение скважности и коэффициента использования хронирующей емкости происходит за счет того, что время между импульсами, равно сумме времен заряда и разряда хронирующей емкости,
