Толмачев

Номер патента: 1171155

Опубликовано: 07.08.1985

Авторы: Анкудинов, Казанцева, Плахотин, Толмачев, Трунина

МПК: B21D 37/04, B30B 15/02

Метки: крепления, узлов

...устройство для крепления узлов и деталей.На общей плите 1 узел 2 крепится двумя парами клиновых зажимов 3 и 4, стягиваемых болтами 5 через тарельчатые пружины 6. Клиновой зажим представляет собой пару двускосых клиньев, каждый из которых в плане имеет форму трапеции, в попс речном сечении - форму параллелограмма, с узлом регулировки, образованным тарельчатыми пружинами и болтом. Болт соединяет двускосые клинья вершинами навстречу друг другу, в первом клине болт свободно проходит через продольное отверстие, с вторым клином болт соединен резьбой. Тарельчатая пружина размещена между головкой болта и клином, в котором болт проходит через отверстие.Устройство работает следующим образом.На нижнюю плиту штампа устанавливается узел...

Номер патента: 1162529

Опубликовано: 23.06.1985

Авторы: Анкудинов, Казак, Казанцева, Плахотин, Толмачев, Трунина

МПК: B21D 37/14

Метки: матрицы, пуансону, центрирования

...симметрично относительно оси давления штампа с возможностью перемещения в направлении, перпендикулярном этой оси, и заключены в обойму, части насадки подпружинены относительно частей вставки дополнительным упругим зле ментом, а обойма подпружинена основным упругим элементом относительно матрицы.1162529 Составитель В. ЧернавскийРедактор О. Головач Техред О,Неце Корректор Г. Решетник Заказ 3991/8 Тираж 775 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 1Изобретение относится к обработкеметаллов давлением, в частности кустройствам для центрирования матрицы по пуансону,Цель изобретения - повышение точности...

Номер патента: 1161840

Опубликовано: 15.06.1985

Авторы: Зинченко, Самарский, Толмачев, Турубинер

МПК: G01N 1/10

Метки: жидкого, металла, отбора, проб

...вид. О Устройство содержит картонный блоккорпус 1, в который вставлена пробницасостоящая из камеры 2 смешения,в нижней .части которой установлена цпробка 3 из металла-раскислителя,разьемной мульды 4, состоящей издвух половинок, образующих щель, вкоторую вставлена пластина 5 иэ легкоплавкого металла-раскислителя, и щскрепленных в верхней части пружиной 6. Мульда соединена с камеройсмешения кварцевой трубкой 7, а в.нижней части корпуса 1 установлен защитный легкоплавкий колпачок 8. Устройство работает следующим образом.В начальный момент заполнения мульды 4 жидким металлом сопротив-ление выходу газа из пробницы вели ко и в полости мульды возрастает давление газов, снижающее скоростьзатекающего через кварцевую трубку 7 металла. В результате...

Номер патента: 1157264

Опубликовано: 23.05.1985

Авторы: Лепский, Мягкоголовый, Толмачев, Уфуков

МПК: E21F 5/04

Метки: машин, оросительных, систем, угольных, фильтр

...концентрично внутри фильтрующего патрона с возможностью поворота заборным органом, выполненным в виде стакана с боковым отверстием, а запорный валик установлен концентрично внутри запорного органа с возможностью перекрытия отверстия для промывки.На фиг. 1 показан фильтр для оросительных систем угольных машин, общий вид; на фиг. 2 - вид А на фиг. 1.Фильтр содержит корпус 1 с рабочей полостью 2, штуцер 3 для входа жидкости, фильтрующий патрон 4 со штуцером 5 для выхода жидкости и отверстие 6 для промывки фильтра, расположенное в нижней части корпуса 1. Герметизация в месте соединения корпуса 1 с фильтрующим патроном 4 осуществляется уплотнительным кольцом 7, Для фиксации фильтрующего патрона в корпусе 1 служит стопорный болт 8 с...

Номер патента: 1146065

Опубликовано: 23.03.1985

Авторы: Гульянц, Соломонов, Стрельников, Толмачев

МПК: A61N 5/00

Метки: лечения, уретритов

...при лечении заболеваний уретры у мужчин.Целью изобретения является сокращение сроков лечения и снижение числа осложнений у больных хроническим уретритом.Сущность способа, заключается в следующем.На слизистую уретры наносят фотосен сибилизатор, затем, воздействуют на нее эндоуретрально излучением гелий-неонового лазера, далее стенку уретры на всем протяжении висячего отдела облучают чрезкожно излучением лазера той же мощности. Облучение ведут гелий-неоновым лазером длиной волны 6328 нм, мощностью 15 мВт ежедневно в течение 1,5 - 2 мин эндоуретрально и 3 - 4 мин чрезкожно. Показанием к началу лечения служит ус тановление диагноза хронического уретрита. Лечение начинают со смачивания слизистой висячего отдела уретры фотосенсибилизатором -...

Номер патента: 1143938

Опубликовано: 07.03.1985

Авторы: Горбачев, Моталин, Самсонов, Самсонова, Толмачев

МПК: F24H 1/20, F28D 15/00

Метки: нагреватель, электродный

...паром в кор".пусе, которое не может превысить 55давления, соответствующего высотерасположения емкости, связаннойс атмосферой,938Целью изобретения является повышение эффективности теплообмена и электробезопасности.Цель достигается тем, что в электродном нагревателе имеющем частично заполненный жидкостью герметичный корпус, охваченный рубашкой для прохода нагреваемой среды и сообщенный нижней частью с емкостью, установленной с воэможностью вертикального перемещения относительно мерной планки, а также размещенные в корпусе и частично погруженные в жидкость вертикальные Фазовый и нулевой электроды, электроды выполнены в виде полых перфорированных цилиндровсоосно установленных в корпусе повсей его высоте, причем фазовыйэлектрод...

Номер патента: 1142629

Опубликовано: 28.02.1985

Авторы: Буцык, Докукин, Жданов, Локшинский, Сидоров, Толмачев, Фролов, Чичкан, Шаев

МПК: E21C 27/00

Метки: комбайн, очистной

...забойного конвейера. Расположение тягового органа с завальной стороны конвейера5 не способствует улучшению устойчивости комбайна. Жесткое крепление тяго,вой звезды на выходном валу механизма подачи не обеспечивает ее приспосабливаейость к криволинейности става конвейера.Цель изобретения - уг чшение управления комбайном по криволинейному ставу забойного конвейера в горизонтальной и вертикальной плоскостях.Поставленная цель достигается15 тем, что в комбайне очистном, включающем корпус, приводной электродвигатель, редукторы режущей части и подающей части с выходным зубчатым колесом, шнековые рабочие органы,20 расположенные на выходных валах поворотных редукторов-рукоятей, механизм перемещения с тяговой звездой взаимодействующей с...

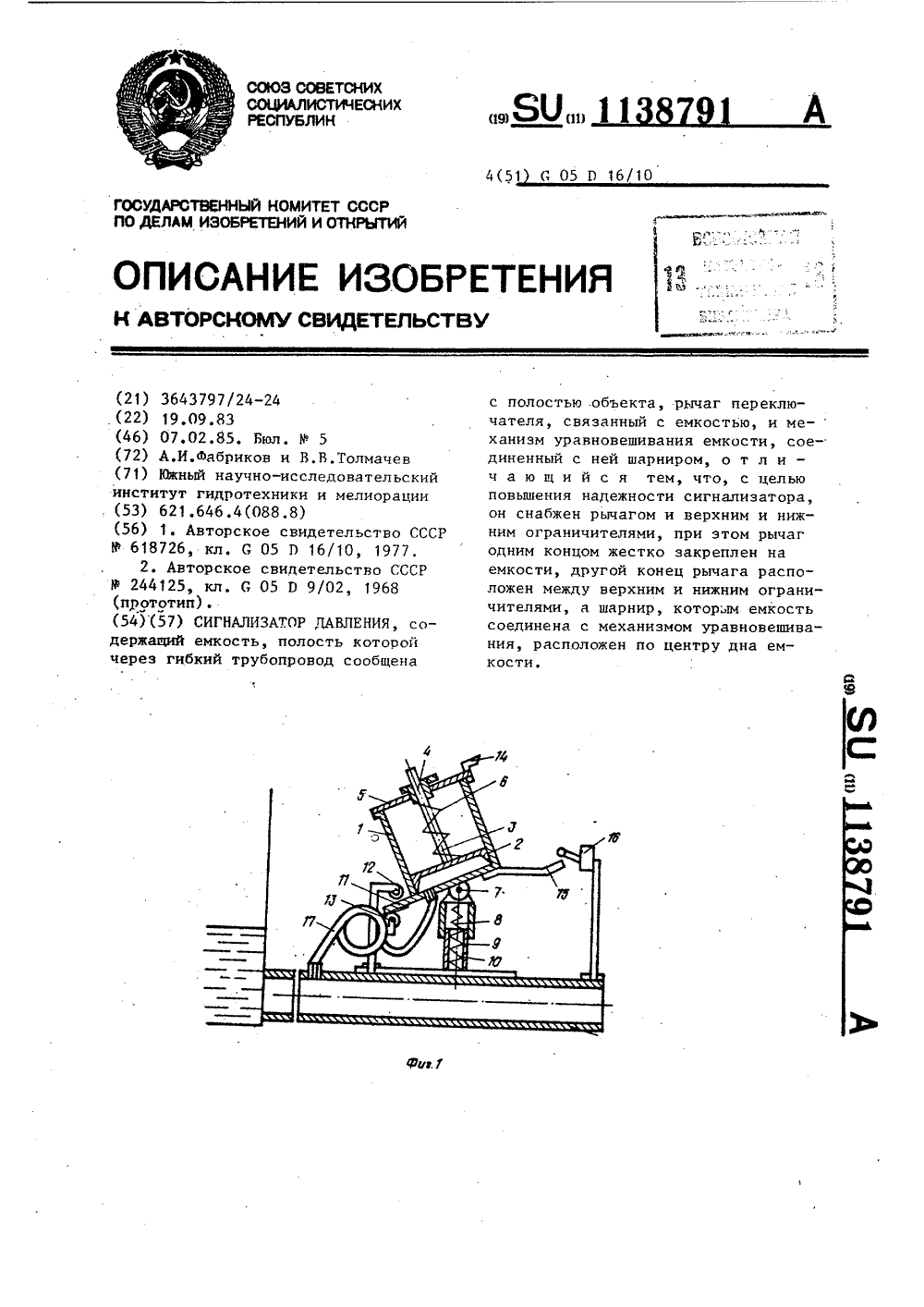

Номер патента: 1138791

Опубликовано: 07.02.1985

Авторы: Толмачев, Фабриков

МПК: G05D 16/10

Метки: давления, сигнализатор

...которойчерез гибкий трубопровод сообщенас полостью объекта, рычаг переключателя, связанный с емкостью, и механизм уравновешивания емкоСти, соединенный с ней шарниром, снабжен ры.чагом и верхним и нижним ограничителями, при этом рычаг одним. концомжестко закреплен на емкости, другойконец рычага расположен между, верхним и нижним ограничителями, а шарнир, которым емкость соединена смеханизмом уравновешивания, расположен по центру дна емкости.На фиг.1 представлен поперечныйразрез сигнализатора давления в положении при минимальном давлениив напорном трубопроводе; на фиг.2 -то же, в положении при максимальномдавлении в напорном трубопроводе. 1Сигнализатор давления содержит емкость 1, в полости которой расположен поршень 2 со штоком 3,...

Номер патента: 1137147

Опубликовано: 30.01.1985

Авторы: Попов, Толмачев

МПК: E02B 8/08, E02B 9/04

Метки: водозаборного, рыбозащитное, сооружения

...выпол- рнен в виде конфузорной камеры иснабжен каналами с задвижками дляотвода мусора и рыбы, подсоединенными к узкой части конфузорной камеры. ЗОНа фиг.1 изображено рыбозащитноеустройство, разрез по осям водоотво 1дящего канала, барабана и канала дляотвода рыбы; на Фи2 - то же. видсверху,35Рыбозащитное устройство содержитсетчатый барабан 1 с вертикальнойосью 2 вращения, установленной вприямке 3 под барабаном 1 на участкеводоема 4, водоотводящий канал 5,мусоро-рыбоотвод, выполненный в видекоцфузорцой камеры 6, канал 7 малогосечения для отвода мусора с задвижкой 8, канал 9 большего сечения дляотвода молоди рыб с задвижкой,10 3камеру-накопитель 11, в нижней части снабженную рыбоотводным каналом 2 с запорным клапаном 13 и с...

Номер патента: 1136864

Опубликовано: 30.01.1985

Авторы: Аникеев, Барменков, Богомолова, Мироненко, Толмачев, Тоцкий, Халамез

МПК: B21C 37/08

Метки: непрерывных, производства, станах, труб, электросварных

...в грат покрывают его. Припоследующем деформировании гратаи вытеснении металла грата в шовокислы не попадают з последний,так как величина вытеснения ограни"чена. Неполное вытеснение внутренне"15го грата в шов, а именно невытеснение окислов, создает между поверхностью инструмента, деформирующегограт, и сварным швом (остатком грата) неметаллическую прослойку, которая защищает инструмент от напипаниягорячего металла. Поджатие кромокзаготовки к сварочным валкам на расстоянии, ограниченном размерами ширины зоны металла, нагретого до пластического состояния, препятствует25образованию закатов. Избыточный металл вытесняется в сварной шов вслед"ствие пластической деформации последнего, что обеспечивается достаточновысокой температурой...

Номер патента: 1136299

Опубликовано: 23.01.1985

Авторы: Банков, Герасимова, Константинов, Кремнев, Мещеряков, Орлов, Толмачев, Федотов, Цыганков

МПК: H03B 5/32

Метки: генератора, кварцевого, компенсации, температурной

...первого рода, точки 4 и 5 - Ограницы рабочего интервала температур,Способ осуществляют следующим об"разом.В начале определяют ТЧХ кварцевого генератора при включенной температурно-зависимой цепи (ТЗЦ), при этомв интервале рабочих температур С -С 299 2находят положение точек перегиба перного порядка (точки 1 и 3) функции,описывающей ТЧХ кварцевого генератора, и соответствующие им температурыи С 1. Для кварцевого генератора скварцевым резонатором АТ-среза точкуперегиба второго рода (точка 2) функции описывающей ТЧХ кварцевого генеУоратора принимают при температуре 28 С,Полученную ТЧХ кварцевого генера-.тора разбивают на зоны, так чтобыони ограничивались точками перегибапервого и второго рода функции, описывающей ТЧХ кварцевого...

Номер патента: 1134482

Опубликовано: 15.01.1985

Авторы: Толмачев, Угрюмов, Халихаев

МПК: B05C 3/09

Метки: окраски

...барабан с разгрузочным окном в торцовой стенке, установленную в барабане лопасть для перемещения и 50 выгрузки изделий и привод вращения барабана, лопасть выполнена по форме спирали Архимеда и закреплена на торцовой стенке барабана с разгрузочным окном так, что ее центральная 55 часть расположена напротив разгрузочного окна, при этом барабан выполнен длиной, меньшей его диаметра. Размещение лопасти в одной плоскости позволяет уменьшить длину барабана и, мяксимяпьно открыть егопереднюю часть. В результате обеспечивается свободный доступ к внутренней полости барабана и лопастипри проведении профилактических работ.На Фиг. 1 показано устройство,общий вид, на Фиг, .2 - разрез А-Аня Фиг. 1 на фиг, 3 - разрез Б-Бна фиг....

Номер патента: 1133327

Опубликовано: 07.01.1985

Авторы: Илюшенко, Толмачев

МПК: E01D 12/00

Метки: моста, пролетное, сталежелезобетонное, строение

...полками на стенках главных балок, железобетонную плиту проезжей части и соединительные элементы, выполненные в виде вертикально укрепленных в плите пластин с отверстиями, соединенных с верхними поясами главных балок с помощью болтов. В известном пролетном строении закрепление соединительных закладных элементов на верхних поясах главных балок осуществляется с помощью приемных уголков прикрепленными на болтах горизонтальными полками к верхнему поясу соответствующей главной балки, а вертикальными полками - к соответствующему соединительному элементу 2.Недостаток известной конструкции про- летного строения заключается в повышенной трудоемкости монтажа, обусловленной необходимостью применения закрепляемых на главных балках с помощью...

Номер патента: 1132214

Опубликовано: 30.12.1984

Авторы: Жуков, Панасюченко, Толмачев

МПК: G01N 27/90

Метки: вихретокового, горячего, качества, крепления, преобразователя, проката

...а рабочий торец корпуса выступает над рабочей поверхностью сменной оправы навеличину где 0 - расстояние между осями гнезддля преобразователей; К - коэффициент пропорциональности.На фиг.1 представлено устройство крепления вихретокового преобразователя, разрез; на фиг.2 - вид А на фиг.1.Устройство крепления вихретокового преобразователя для контроля качеств горячего проката содержит корпус. 1, выполненный в виде втулки, разделенной в поперечном сечении перегородкой 2, держатель, выполненный в виде сменной оправы 3 с гнездами для преобразователей 4 и 5 на рабочей поверхности б и центральным отверстием 7, которое является юаналом для охлаждающего агента, бесконтактный трансформаторный токосъем 8, выполненный на двух...

Номер патента: 1130428

Опубликовано: 23.12.1984

Авторы: Толмачев, Хотимский

МПК: B21D 43/00

Метки: последовательным, шаговое, штампам

...подаваемого материсла с упором, создавать которое должен оператор,обслуживающий штамп. Указанный недостаток снижает надежность работыустройства.35Целью изобретения является повышение надежности в работе устройства.Указанная цель достигается тем,что в шаговом устройстве к носледовательным штампам механизм перемеще.ния упора снабжен клиновым выступом,расположенным на стержне дальше егоконической поверхности от плоскостиподачи материала и со стороны,противоположной направлению подачи 45материала, а пружина расположена вобщем отверстии с осью упора.На фиг. 1 изображено шаговое устройство, вид в плане; на фиг. 2стержень, перемещающий упор; нафиг.3 - сечение А-А на фиг,2; нафиг. 4 - устройство в момент выводаупора из контакта с полосой; нафиг....

Номер патента: 1128270

Опубликовано: 07.12.1984

Авторы: Бродовский, Вилков, Морозов, Толмачев

МПК: G06G 7/16

Метки: множительное

...содержащеевыходной сумматор, входные операционные усилители с резисторами вцепях обратной связи., вход первогооперационного усилителя через первый входной резистор соединен с пер"вым входом устройства и с первымивходами блоков суммирования и вычитания, выход первого операционногоусилителя соединен с вторыми входа"ми блоков суммирования и вычитания,вход второго операционного усилителячерез второй входной резистор соеди-нен с вторым входом устройства и стретьими входами блоков суммирования и вычитания, выход второго опера-.ционного усилителя соединен с четвертыми входами блоков суммирования ивычитания, выходы блока суммированиясоединены с соответствующими входамипервого блока выделения модуля, авыходы блока вычитания - с...

Номер патента: 1124904

Опубликовано: 23.11.1984

Авторы: Белоус, Костыгов, Павлов, Рыбакова, Сахно, Толмачев, Уварова

МПК: A01K 75/00

Метки: гибкий, лова, орудий, оснастки, шнур

...плотности (Фиг. 2), при этом математическая зависимость общего количества нитей 4 в оплетке и шага плетения выведена с помощью прямоугольного треугольника АВС в развернутой структуре оплетки на Фиг. 3,На этой фигуре заштрихована часть прядей оплетки внутреннего слоя 3 и обозначены длина Ь витка пряди высота Н витка, периметр С внутреннего слоя 3 прядей в оплетке, угол М наклона витка пряди, шаг Ь плетения, отрезок В, равный отношению перижтра С к количеству прядей внутреннего слоя.условиями промысла удлинение оплетки шнура под нагрузкой 100 кг на цилиндрическом участке элемента 1(Е ) ограничено условиями эксплуатации и должно быть не более 353.Треугольник АВС решается из условий заданного удлинения при определенной нагрузке,...

Номер патента: 1121764

Опубликовано: 30.10.1984

Авторы: Ефремов, Зильберберг, Кожевников, Кротенко, Пискарев, Синицын, Толмачев, Томасов

МПК: H02P 5/06

Метки: постоянного, электропривод

...выходом регулятора, один вход которого соединен с 764 3блоком заданияа другой вход связанс датчиком тока. якоря и с делителем напряжения, включенным параллельно якорной обмотке электродвигателя, дополнительно введены блок запрета и последовательно соединенные формирователь временного интервала, блок памяти, блок потенциальной развязки и сумматор, выход которого соединен с регулятором, вторые входы блока памяти и сумматора .соединены соответственно с делителем напряжения и с дат чиком тока соответственно, второй выход формирователя временного интервала соединен с блоком запрета, вьвсод которого соединен с блоком управления преобразователя.На фиг, 1 представлена схема электропривода; на фиг. 2 - диаграммы поясняющие работу...

Номер патента: 1117643

Опубликовано: 07.10.1984

Авторы: Ковтун, Толмачев

МПК: G06F 11/26

Метки: мажоритарных, схем

...шифратор 4; три выхода которого соединены с соответствующимивходами объекта 3 контроля, сумматор5 по модулю два, первый элемент И 6,при этом первый выход генератораимпульсов такта соединен с первымивходами элемента И 6 и сумматора 5по модулю два, реверсивный распределитель 7, первые шесть выходовкоторого соединены с шестью входами шифратора, узел 8 сброса и запука, первые два входа 9 и 10 которогоявляются управляющими, третий соединен с вторым выходом генератора1 импульсов такта, а четвертый ипятый соединены соответственно с вторым и седьмым выходами распределителя;, счетчик 11 импульсов, первыйвход которого соединен с выходом сумматора 5 по модулю два и первым входом распределителя 7, а выход "с шестым входом узла 8 сброса...

Номер патента: 1117461

Опубликовано: 07.10.1984

Авторы: Толмачев, Шульгин

МПК: G01K 7/00, G01K 7/01

Метки: термометр, цифровой

...образом,На выходе преобразователя температуры в напряжение формируется сигналнапряжения, нелинейным образом зависящий от измеряемой температуры, Это первому входу усилителя постоянноготока, схему сравнения, входы которойсоедйнены с выходами усилителя постоянного тока и генератора линейно нарастающего напряжения, а выход под ключен к управляющему входу селектора временных импульсов, вход которого соединен с выходом генератора импульсон, а выход подключен к входусчетчика импульсов, выход которого 0 соединен с входом цифрового индикатора, дешифратор, входы которого соединены с выходом счетчика импульсов,а выходы подключены к управляющимвходам и ключей, выходы которых через образцовые резисторы подключенык второму входу усилителя,...

Номер патента: 1117299

Опубликовано: 07.10.1984

Авторы: Гюллинг, Липтуга, Лозинский, Полищук, Романов, Толмачев, Шедов

МПК: C07D 277/18

Метки: 2-аминотиазолина

...являются невысокий выход целевого продукта, использование токсичногохлористого тионила, многостадийностьи длительность процесса,Целью изобретения является увеличение выхода целевого продукта, атакже упрощение технологии процессаЭта цель достигается предлагаемым способом получения 2-аминотиазолина, который заключается ь том,что моноэтаноламин подвергают взаимодействию с тиомочевчной в средебромистоводородной кислоты при температуре кипения реакционной смесис последу 1 ощей отгонкой реакционнойводы при 100-120 С и бромистоводородной кислот - при 120-160 Сакционную смесь охлаждают, образующийся гидробромид 2-аминотиазолинаобрабатывают основанием в среде органического растворится, такого какацетон.В качестве основания используютуглекислый...

Номер патента: 1112415

Опубликовано: 07.09.1984

Авторы: Горбачев, Самсонов, Толмачев

МПК: H01C 11/00

Метки: жидкостный, резистор

...заполнено электролитом (не показано), состоящим из водного раствора тяжелых спиртов (например, водного раствора эти. лсцглнколя), и разделено диэлектрической перегородкой 6. диэлектрическая перегородка 6 установлена со скользящей или холо. вой посадкой и делит пространство метал.5 1 О 15 20 лического корпуса 1 ца две - . первук и вторую полости.Первая полость служит для получения пара, необходимого для создания избыточ. ного давления в резисторе, чем обеспечивается смегцение точки кипения электролита к более высоким температурам. Вторая по. лость предназначена для обеспечения основных характеристик резистора (ц уменьшение сопротивления) . Первая полость в 8 -2 раз по объему меньше второй, но в 1,5- - 3 раза больше по удельной...

Номер патента: 1110432

Опубликовано: 30.08.1984

Авторы: Брязун, Гриднев, Маклюков, Толмачев

МПК: A21B 1/28

Метки: печь, хлебопекарная

...между первой и второй ветвью конвейера 3, и верхнийтрубчатый обогревательный канал 9, расположенный над первой ветвью конвейева 3. Пароводяные трубки 5 в виде многорядного продольного пучка имеют уклон в сторону топки 4. Кирпичный обогревательный канал 6 состоит из двух продольных газоходов 10, соединенных с двумя передними 11, средними 12 и задними 13 перепускными газоходами. В свою очередь передние перепускные газоходы 11 соединяютсяс входными и выходными участками симметричных отсеков обогревательного канала 7. Между входными и выходными участками отсеков канала 7 в передних перепускных газоходах 11 установлены регулировочные шиберы 14. Для разделения канала 7 на отсекислужит перегородка 15. При этом входные и выходные участки...

Номер патента: 1106903

Опубликовано: 07.08.1984

Авторы: Буторин, Лыс, Малахов, Марусяк, Ольховиков, Спивак, Толмачев, Шемердяк

МПК: E21D 11/38

Метки: бетонной, поверхности, просоленной, ремонта

...натрия в коли" честве более чем 10 разрушает качественный цементный камень, т,е. оптимальными значениями концентрации гипохлорита натрия являются 5-10Для обработки разрушенной мокрой просоленной поверхности бетона применяется гипохлорит натрия, соответствующий ТУ 6-15-746-78, с содержанием щелочи 10-15 г/л.Для приготовления защитной компо зиции используется макродиизоцианат, представляющий собой продукт совмещения насыщенной полиэфирной смолы ПДАТУ 6-0521082-76 с толуилендиизоцианатом (ТДИ) ТУ 6-08-331-72 в соотношении соответственно 80:35, что соответствует молярному соотношению ПДА:ТДИ=1:2.После обработки разрушенной мокрой просоленной поверхности бетона гипохлоритом натрия на нее наносят защитную композицию, состоящую из...

Номер патента: 1103302

Опубликовано: 15.07.1984

Авторы: Лосева, Лутохин, Толмачев

МПК: H01J 61/09

Метки: газоразрядная, лампа, спектральная

...перегородка выполнена пористой, обеспечивающей диффузию химических элементов иих соединений.При этом перегородка может быть выполнена из проводящего ток материала, например из графита, а разрядная полость -внутри перегородки, Кроме того, внешняяповерхность перегородки может быть расположена внутри полости для помещенияхимических элементов или их соединений.На фиг. 1 и 2 представлены вариантыпредлагаемой газоразрядной спектральнойлампы. Лампа включает в себя колбу 1, катод 2 и анод 3, разрядную полость 4, полость 5 для помещения химических элементов или их соединений, отделенные друг от друга перегородкой 6. Катод 2 и анод 3 подключаются к источнику питания 7. При необходимости, например при использовании труднолетучих веществ,...

Номер патента: 1058377

Опубликовано: 30.06.1984

Авторы: Бибик, Нестеренко, Постоленко, Смазной, Толмачев, Умнов, Холод, Челембий, Юферов

МПК: F04B 37/08

Метки: конденсационный, криогенный, насос

...коллектор выполнен в виде вертикально расположенного стакана, сообщенного в нижней части со сборником конденсата, а входные и выходные концы змеевиков подсоединены к полости стакана через его боксвую поверхность, причем выходные концы наклонены к сборнику конденсата и сообщены с ним через полость стакана.С целью обеспечения непрерывной откачки в известном насосе ниже сборника конденсата установлена тепло- изолированная камера, сообщенная со сборником и атмосферой посредством вентилей, имеющих запорные элементы со штоками, размещенными в полости стаканаКроме того, в известном насосе с целью повышения надежности работы при конденсации откачиваемого газа в твердую фазу набор змеевиков выполнен в виде отдельных секций,...

Номер патента: 1100733

Опубликовано: 30.06.1984

Авторы: Булавин, Кондратьев, Малючков, Таранченко, Толмачев

МПК: H04B 1/06

Метки: радиолинии, состояния

...И 1."Устройство работает следующим образом.Реверсивный счетчик 5, на вход сложения которого с выхода интегратора ошибок 3 в каждый такт цикловой частоты поступает случайная последовательность сигналов "Ошибка" и "Не ошибка", а на вход вычитания с выхода делителя частоты 4 через делитель частоты 6 поступает регулируемая последовательность импульсов цикловой частоты,: осуществляет текущий контроль состояния канала,.реализуя метод последовательного анализа, Порогбвьй уровень реверсивного счетчика 5 устанавливается изменением коэффициента деления делителя частоты 6. Реверсивный счетчик 5 выдает сигналбраковки канала, если разность междуколичеством сигналов "Ошибка", поступающих на вход сложения и количеством импульсов, поступающих с выхода...

Номер патента: 1096556

Опубликовано: 07.06.1984

Авторы: Воловик, Мирошник, Орлова, Толмачев, Чиненко

МПК: G01N 27/30

Метки: активности, ионов, ионоселективного, кадмия, кобальта, меди, мембраны, никеля, растворах, состав, электрода

...1 ия Потенциалы для одного итого эхе раствора с разным заполненис-и могут отличаться более чем на10 м.,э.Уменьшение содержания поливинилхлорида 11 Рвке 127 приводит к ухудшению 1 саче:.Тва пленки аналогичноувеличенив с.одержания комплексонита,13 пр"д;,11 ах содержания ингредиентов мембРаць 1 р электРоДные хаРактесфр 11 стики;: выбран практически не зави:ят от с:сэ.:тава мембраны,Пригс.;вление мембраны с Иь-функ;"ией 1 .,2 г поливинилхлорцда растворяют цри 501-60 С с 2 5 г циклогексанонс При РщаГельном перемещиваниидо 11 ол ого растворения, Затемдобавл.".ют ;рб г дибутилфталата иОр 2 г рос:тертого в порошок комплексонита, насыщенного ионами никеля.Смесь тщательно перемешивают до получеция од 11 ородной массы, не содержащейцузырьков...

Номер патента: 1096553

Опубликовано: 07.06.1984

Авторы: Рейтер, Севостьянов, Толмачев

МПК: G01N 27/22

Метки: жидкости, параметров, электрических

...в целом. Выполнение измерительной ячейки из недефармируемых материалов одновременно с упрощением конструкции приводит к тому, что геометрические размеры ячейки после разборки для очистки и сборки, для последующего50 55 Наиболее подходящим материалом для пластины 3 является кварц, обладающий необходимой прозрачностью. По этой причине имеется возможность визуально контролировать полноту заполнения ячейки исследуемым веществом, Измерительный 4 и охранный 5 электроды выполнены из токопровоизмерения, а также в процессе измерений в температурном диапазоне, остаются неизменными, а это повышает точность контроля электрических параметров исследуемой жидкости. Прямоугольное сечение измерительной камеры, задаваемое П-образной формы пластины для...

Номер патента: 1096481

Опубликовано: 07.06.1984

Авторы: Бабинский, Бойчук, Дунаевский, Каганский, Климов, Толмачев

МПК: F28D 15/02, F28F 1/30, F28F 3/06 ...

Метки: поверхность, теплообменная

...с подвижной внутренней трубой 3, испаритель 4 4 О которой служит конденсатором наружной трубы 5. Внутренняя тепловая труба 3 устанавливается в наружной трубе 5 с помощью гайки 6. Пружина 7 служит для возврата внутренней трубы 3 в нерабочее положение. Ребра 2 контактируют с нагревателями 8. Теплообменная поверхность 1 установлена в насадке 9 воздуходувки 10. Внут ренняя труба имеет воэможность пере О мещения вдоль продольной оси наружной тепловой трубы 5, при этом в нерабочем положении конденсатор 11 внутренней трубы 3 устанавливается заподлицо с теплообменной поверхностью 1. Внутренняя тепловая труба 3 заполнена капиллярами 12, а наружная труба 5 - капиллярами 13, позволяющими перемещаться жидкости отконденсатора 11 внутренней...
