Сигнализатор давления

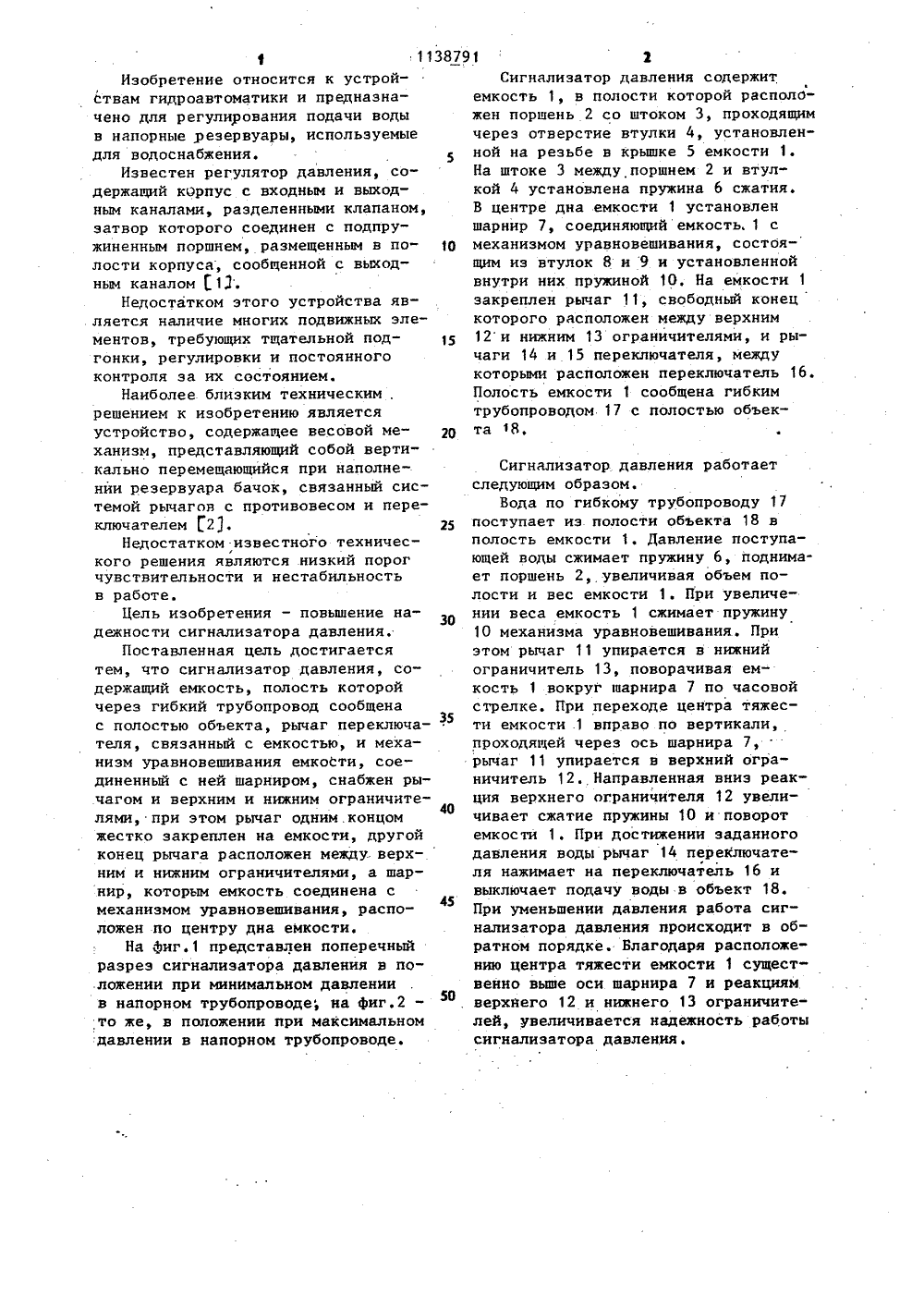

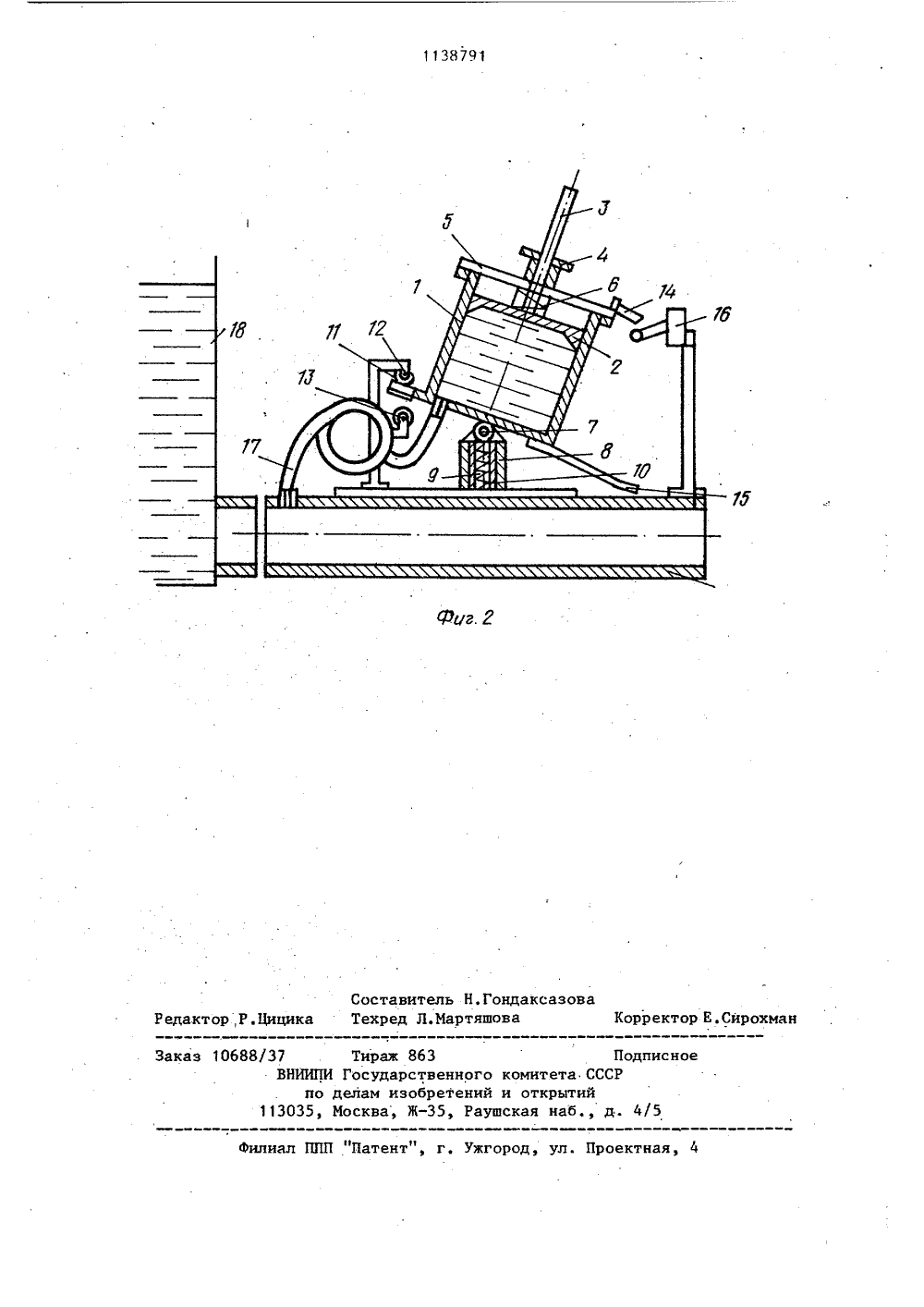

(19) (11) 4(51 (: 05 И 16/10 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) 1Авторское свидетельство СССР В 618726, кл. С 05 Г) 16/10, 1977.2. Авторское свидетельство СССР У 244125, кл, С 05 Р 9/02, 1968 (прототип) .(54)(57) СИГНАЛИЗАТОР ДАВЛЕНИЯ, содержащий емкость, полость которой через гибкий трубопровод сообщена с полостью .объекта, рычаг переключателя, связанный с емкостью, и ме-ханизм уравновешивания емкости, соединенный с ней шарниром, о т л и -ч а ю щ и й с я тем, что, с цельюповышения надежности сигнализатора,он снабжен рычагом и верхним и нижним ограничителями, при этом рычагодним концом жестко закреплен наемкости, другой конец рычага расположен между верхним и нижним ограничителями, а шарнир, которым емкостьсоединена с механизмом уравновешивания, расположен по центру дна емкости.25 30 35 40 45 50 Изобретение относится к устройствам гидроавтоматики и предназначено для регулирования подачи водыв напорные резервуары, используемыедля водоснабжения.Известен регулятор давления, содержащий корпус с входным и выходным каналами, разделенными клапаном,затвор которого соединен с подпружиненным поршнем, размещенным в полости корпуса, сообщенной с выходным каналом 1.13.Недостатком этого устройства является наличие многих подвижных элементов, требующих тщательной подгонки, регулировки и постоянногоконтроля эа их состоянием.Наиболее близким техническим,решением к изобретению являетсяустройство, содержащее весовой механизм, представляющий собой вертикально перемещающийся при наполнении резервуара бачок, связанный системой рычагов с противовесом и переключателем Г 2,Недостатком известного технического решения являются низкий порогчувствительности и нестабильностьв работеЦель изобретения - повышение надежности сигнализатора давления,Поставленная цель достигаетсятем, что сигнализатор давления, содержащий емкость, полость которойчерез гибкий трубопровод сообщенас полостью объекта, рычаг переключателя, связанный с емкостью, и механизм уравновешивания емкоСти, соединенный с ней шарниром, снабжен ры.чагом и верхним и нижним ограничителями, при этом рычаг одним. концомжестко закреплен на емкости, другойконец рычага расположен между, верхним и нижним ограничителями, а шарнир, которым емкость соединена смеханизмом уравновешивания, расположен по центру дна емкости.На фиг.1 представлен поперечныйразрез сигнализатора давления в положении при минимальном давлениив напорном трубопроводе; на фиг.2 -то же, в положении при максимальномдавлении в напорном трубопроводе. 1Сигнализатор давления содержит емкость 1, в полости которой расположен поршень 2 со штоком 3, проходящим через отверстие втулки 4, установленной на резьбе в крышке 5 емкости 1. На штоке 3 между поршнем 2 и втулкой 4 установлена пружина 6 сжатия. В центре дна емкости 1 установлен шарнир 7, соединяющий емкость, 1 с механизмом уравновешивания, состоя- щим из втулок 8 и 9 и установленной внутри них пружиной 10. На емкости 1 закреплен рычаг 11, свободный конецкоторого расположен между верхним 12 и нижним 13 ограничителями, и рычаги 14 и 15 переключателя, междУ которыми расположен переключатель 16. Полость емкости 1 сообщена гибким трубопроводом 17 с полостью объекта 18,Сигнализатор давления работает следующим образом.Вода по гибкому трубопроводу 17 поступает из полости объекта 18 в полость емкости 1. Давление поступающей воды сжимает пружину 6, поднимает поршень 2, увеличивая объем полости и вес емкости 1. При увеличении веса емкость 1 сжимает пружину 10 механизма уравновешивания. При этом рычаг 11 упирается в нижний ограничитель 13, поворачивая емкость 1 вокруг шарнира 7 по часовой стрелке, При переходе центра тяжести емкости .1 вправо по вертикали, проходящей через ось шарнира 7, рычаг 11 упирается в верхний ограничитель 12. Направленная вниз реакция верхнего ограничителя 12 увеличивает сжатие пружины 10 и поворот емкости 1. При достижении заданного давления воды рычаг 14 переключателя нажимает на переключатель 16 и выключает подачу воды в объект 18. При уменьшении давления работа сигнализатора давления происходит в обратном порядкеБлагодаря расположению центра тяжести емкости 1 существенно выше оси шарнира 7 и реакциям верхнего 12 и нижнего 13 ограничителей, увеличивается надежность работы сигнализатора давления.1138791 ставитель Н.Гондаксазовхред Л.Мартяшова Корректор Е. Сирох Редактор, Р. Цицика Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 аказ 10688/37 Т ВНИИПИ Го по дел 113035, Мосаж 863ударственногоизобретенииа, Ж, Рау комитета СССР и открытийская наб д,.
