Толмачев

Номер патента: 1397419

Опубликовано: 23.05.1988

Авторы: Белова, Грушко, Дегтярева, Мухутдинов, Суров, Толмачев, Эйтвид

МПК: C04B 24/20

Метки: бетонной, вяжущее, смеси

...повыШение суточной прочности бетона и его истираемости.Используемый в предлагаемом вяжущем пластификатор - отход очистки продуктов газификации древесины содержит, %:Метансульфонированныйтрехкольчатый новолак5Вода 3Зола 15Нерас тв оримые в ещес тв а 1Строение метансульфонированного трехкольчатого новолака представлено фенольными кольцами и включает следующие функциональные группы: -ОН, -СН , -ОЯа и -ВОНа, мол.м. 290. Комплексную добавку при приготовлении,бетонной смеси вводят с водой 25 атворения.Дпя проведения испытаний испольЭуют портландцемент (1 Щ) М 400, песок М = 2,0, щебень фракции 5-20 мм. Состав бетона 1:1,5:3, а в качестве Добавки используют. 25%-ный раствор Хромлигносульфоната кальция и хлористый кальций; отход очистки про 19...

Номер патента: 1392488

Опубликовано: 30.04.1988

Автор: Толмачев

МПК: G01N 27/90

Метки: вихретоковый, дефектоскоп

...8 детектируется амплитудным детектором 9 и поступает на второй вход сумматора 10Коэффициентпередачи усилителя 8 выбирается таким образом, что амплитуды входныхсигналов первого 9 и второго 14 амплитудных детекторов равны. Первый 930 и второй 14 амплитудные детекторы содинаковыми коэффициентами передачидетектируют на своих ныходах разнополярные напряжения, за счет чегонапряжение на выходе сумматора 10,поступающее на первый вход компаратора 1, равно нулю, Поскольку навторой вход компаратора 11 поступаетнапряжение от источника 15 опорногонапряжения, выходное состояние компа 40 ратора 11 таково, что он блокируеттоковый ключ 12. При этом исполнительные элементы механизма 13 отвода преобразователя выключены и вихретоковыйпреобразователь 3...

Номер патента: 1388536

Опубликовано: 15.04.1988

Авторы: Бутор, Карпиков, Кузовлев, Мишенин, Несмотряев, Продаевич, Толмачев

МПК: E21B 10/16

Метки: агрегата, бурового, планетарного, типа, шарошка

...аналогичных венцов 2 корпуса 1. Для предотвращения попадания шлама в шлицышаровой опорымежду корпусом 1 идополнительной секцией 5 установленыгибкие защитные кольцевые кожухи 9, -40.выполненные, например, резинометаллическими,Шарошка работает следующим образом,В процессе бурения шарошке сообща 45ется вращение вокруг оси долота, всостав которого она входит, и вокругоси бурового агрегата планетарноготипа, в состав которого входитсамо долото. В результате шарошкасовершает сложное движение по забою.Благодаря тому,что породоразрушающие венцы 6 дополнительной секции 5опережают аналогичные венцы 2 корпуса 1, последние участвуют в разрушении породы только на периферии забояи на его участке, ближайшем по радиусу к оси агрегата, т.е, в тех...

Номер патента: 1388126

Опубликовано: 15.04.1988

Авторы: Белянский, Костяков, Панов, Рассомахин, Самохин, Тимошенко, Толмачев, Швецов

МПК: B21B 27/02

Метки: валок, горячей, клети, листового, непрерывного, прокатки, рабочий, стана, чистовой

...Одновременно вода изменяет тепловой профиль рабочего валка. Однако при использовании данного валка тепловое формоизменение его бочки не отражается настолько, 15 чтобы исказить требуемый поперечный профиль полосы поскольку неравномерность формоизменения теплового профиля учитывается двумя зонами с вогнутым параболическим профилем, 20Параболические проточки на криволинейных участках бочки выполняют роль компенсаторов теплового формоизменения бочки валка, имеющего место в процессе прокатки, в частности, 25 при использовании межклетевого охлаждения в чистовой группе клетей, Протяженность вогнутого параболического участка по меньшему пределу вплоть до 1 Ъ 0,15 1 назначается при прокат ке относительно толстых передельных полос (начиная...

Номер патента: 1375563

Опубликовано: 23.02.1988

Авторы: Козыркин, Попенко, Толмачев, Федоров

МПК: C01B 33/04

Метки: дихлорсилана

...50 160 50 25 41 160 22 155 28 17 43 150 5 42 170 30 38 20 63 30 20 180 39,2 60,8 220 10 Известныйспособ ВНИИПИ Заказ 728/21 - Тираж 446 Подписное Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 1Изобретение относится к получениюхлоридов кремния,Цель изобретения - повышение вы"хода дихлорсилана.П р и м е р, Порошкообразную крем 5немедную массу с 5 мас.% Сц загружают в вертикальный кварцевый реак"тор (д 30 мм, Ь = 1500 мм) . Черезкремнемедную массу пропускают хлорпри 320 С со скоростью 9 г/л. Далее путем отключения нагрева снижаюттемпературу до 160 С. Температураслоя в, реакторе контролируется двумятермопарами в карманах, погруженных 15до середины слоя кремнемедной массыс выводом на самописец пульта управления, После...

Номер патента: 1357893

Опубликовано: 07.12.1987

Авторы: Давыденко, Толмачев, Федотов, Чайко

МПК: G01R 33/07

Метки: магнитного, поля

...измерения магнитногополя, содержащее .зонд с датчиком Холла, выход которого соединен с входом усилителя, квадратор и регистрирующий прибор, отличающееся тем, что, с целью повышения точности измерений, в него введены два пиковых детектора, входы которых через квадратор соединены с выходом усилителя, а выходы - с соответствующими входами регистрирующего прибора, причем зонд снабжен приводом с эксцентриком, а также блоком компланарного перемещения датчика Холла, соединенным с эксцентриком.2. Устройство по и. 1, отличающеесятем, что блок компланарного перемещения датчика Холла содержит консоль, один из концов которой соединен шарнирно с экс- ЗО центриком, а второй - жестко с датчикомХолла, причем средняя точка консоли соединена через...

Номер патента: 1357028

Опубликовано: 07.12.1987

Авторы: Константинов, Любченков, Рябченко, Толмачев

МПК: B01D 3/00, B01D 3/32

Метки: концентраций, равновесных, системе, твердая, установления, фаза-жидкость-пар

...мас,/. Эту смесь25 шестеренчатым насосом через перегреватель и дроссельное устройство 6подают в испарительную камеру, В перегревателе при давлении 1,1 атисмесь доводят до 92,5-93,5 С, что наЗО 1-2 С вьше температуры кипения в камере 1, Дросселирование смеси в устройстве проводят в непосредственнойблизости от камеры, после чего еенаправляют в испарительную камеру,где давление поддерживается равным1,0 атиЗа счет теплоты перегрева образуются пары и температура системы жидкость - пар - твердое тело снижается.о40 до 91,5 С, При этом смесь вводят вкамеру тангенциально через патрубоки она стекает по стенкам камеры ввиде жидкой пленки, изолирующей паровой поток от взаимодействия с внеш 45 ней средой через стенку зоны испарения, Исключено...

Номер патента: 1356169

Опубликовано: 30.11.1987

Авторы: Гурьянов, Кротенко, Пискарев, Синицын, Толмачев, Томасов

МПК: H02P 5/06

Метки: постоянного, электропривод

...времени (1 - ) Ти когдаток якоря равен нулю, импульс йапряжения (фиг. Зб), разрешающий измерение ЭДС вращения, подается с выхода 17 блока 8 на первый вход 19блока 9 памяти и на вход 23 блока 13.В течение времени существованияимпульса Ц в блоке 9 памяти происхо 2дит запись сигнала, снимаемого сдатчика 2 напряжения, пропорционального ЭДС .вращения. К моменту окончания импульса Б выходной сигналпервого блока 10 потенциальной развязки пропорционален ЭДС вращения. В течение времени существования, импульса Б электронные ключи 37,39 и ЗЯ под действием импульса П переводятся соответственно в замкнутое и разомкнутое состояние. Таким образом, в блоке 13 образуется цепь(первый вход 21, резистор 32, замкнутые ключи 37 и 39, резистор 34,первый...

Номер патента: 1354057

Опубликовано: 23.11.1987

Авторы: Венедиктов, Еремин, Толмачев, Турубинер

МПК: G01N 1/10

Метки: жидкого, металла, отбора, проб

...в коническом соединении рычаги-полуизложницы 9. Реакции от составляющих силы сжатия пружины 7, прилагаемые в диаметральнопротивоположных точках коническогосоединения втулки 3 с конусным отверстием и конусными частями рыча"гов-полуизложниц 9 (конусной частьюобразовавшейся изложницы), направленные к плоскости разъема, удерживают их от поворота в шарнирах с 54057 2осями 10, обеспечивая центрированнуюВФиксацию сдвоенной изложницы с замкнутой полостью 17 для отливки,На жезл 2 надвигают элемент 11одноразового использования до упораторцом сдвоенной изложницы в компенсационную шайбу 14. Величины диаметров наружного втулки 3 и внутренне"го бумажной гильзы 11) обеспечиваютплотную посадку элемента 11 на жезл2, а компенсационнная шайба...

Номер патента: 1352003

Опубликовано: 15.11.1987

Авторы: Брим, Григорьев, Маленин, Прищепа, Толмачев

МПК: E02D 19/10

Метки: водоотливная, рудничная

...обнажаюгся и струей воды смывают остатки осадка по уклону 45 ьчиз. По мере понижения уровия 4 Вступают в работу пижерасположенныс форсуцк.9. )ффективность смыва достг)етс 1 пе только за счет реактивной силы сгруи, выходясей из ссн)ла форсуцки 9, но и за счет того, что эластпчцыс шланги совершаот коле сатсльцыс движения, что рас:пирис: зоцу их ;ействия.., целью искл ючец ия нсп рои з Вод:те,гь.ого расхода воды через форсунки 9, редук,иоццым клапаном 7 устапавливается давле цие Воды таких Оор)зом, обы Оно паоде из соила форсунок 9 было олизким к давлепию столба воды над ними. В с 51 и с тем, что форсуцками ВзмучиВс 1 ЕТС 51 ОС 2 ДОК И ТР 3 ЦСПОР 1 ИРУСТС 51 К ПЭИЕМ- пым колодцам 12, Во избежание порчи па. соса водой с ювышеццым содержанием...

Номер патента: 1350321

Опубликовано: 07.11.1987

Авторы: Иляхин, Карпиков, Попов, Сысоев, Толмачев

МПК: E21B 10/50, G01M 7/08

Метки: вставок, моделирования, породоразрушающих, работы, стенд

...устанавлива.от олок 28 породы на плиту и фиксиру;от его относительно рамь 1 1 домкратами 29 с плащками 30. Затем к траверсе 31 присоединяот плашки 33, устанавливая их на шарниры 39, и соединяют с регуляторами 35, а к фиксатору 7 присоединяют с помощью шарниров 38 плашки 18 и соединяют их также с регуляторами 35, которые разме:пены в фиксаторе 7, Потом в большую ступень5 матрицы 8 запрессовываютвтулку 16 с вставкой 17 и устанавливают матрицу 8 в меньшей ступени проточки 9 на цилиндрический шарнир 13, при этом матрицу 8 фиксируют подвижными крепежными плашками под углом к горизонтальной поверхности блока 28. После этого устангвливают фиксатор 7 с матрицей 8 в направляющие плашки 33, а затем присоединяют к выступу 21 шарниром рычаг 2,...

Номер патента: 1349935

Опубликовано: 07.11.1987

Авторы: Кочетков, Крылов, Лебедев, Маслов, Толмачев, Шелепов

МПК: B23K 31/06, C21D 9/08

Метки: монтажа, нагревательных, устройств

...следующих соединительных кабелей 4, длина которых меньше длины первых кабелей на величину, равную длине нагревателя. Вращением катушек 3 кабельного бараба О на 2 блок нагревателей 2 Н под собственным весом опускается за соединительные кабели по монтажной направляющей в нижнюю зону стыка обечаек по направлению стрелки М и там жестко 25 фиксируется рядом с блоком нагревателей 1 Н.Вторые концы соединительных кабелей 4 отсоединяются от первых концов следующих соединительных кабелей, на- ЗО ходящихся на катушках, и подключаются на соответствующие фазы источника питания.Аналогичная операция повторяется до тех пор, пока не заполняется нижняя, средняя и верхняя зоны правой половины стыка обечаек, т.е. пока блок нагревателей под номером пН не...

Номер патента: 1343286

Опубликовано: 07.10.1987

Авторы: Одиноков, Одинокова, Толмачев

МПК: G01N 3/00

Метки: испытаний, термомеханических

...в качествепараметра повышенной деформативностиматериала, После резкого нарастаниядеформации разгружают образец и термостатируют его при температуре вышеТ . В процессе термостатирования происходит обратное последствие и деформация образца уменьшается, Обратимуюдеформацию образца регистрируют вкачестве дополнительного параметраповышенной деформативности материала,Температура Т является температурой стеклования материала, если принагружении преобладают обратимые высокоэластичные деформации, обуслов -ленные подвижностью отдельных звеньевмакромолекулы, При термостатиронанииобразец восстанавливает свои размерыв весьма значительной степени,Температура Т является температурой текучести материала, если принагружении преобладают...

Номер патента: 1332038

Опубликовано: 23.08.1987

Авторы: Гродель, Лихачев, Соколов, Толмачев

МПК: E21F 5/00

Метки: пеногенератор

...429 ПодписноеВНИИПИ Государственного комитета .СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к горной промышленности и может быть использовано для получения пены для борьбы с пылью при работе горных комбайнови при других технологических процессах в шахтах и рудниках,Цель изобретения - повышение эксплуатационной надежности за счет интенсификации образования пены в кана ле ствола пеногенератора и улучшение условий подачи воздуха при пенообразовании.На чертеже изображена схема пеногенератора. 15Пеногенератор состоит из корпуса в виде ствола 1 с цилиндрическим каналом, соединенным с зонтичной фарсункой 2 с углом...

Номер патента: 1331466

Опубликовано: 23.08.1987

Авторы: Лев, Лобач, Николаев, Плотников, Соколов, Спирина, Толмачев

МПК: A01K 61/00

Метки: выращивания, рыбы

...подается поток воды из смесительной секции 21 бака 1. Вода из бассейна 8 может подаваться в зависимости от режима работы по трубопроводу 39 в бассейн 9 или в блок 13 очистки воды по трубопроводу 40. Вода из бассейнов 9 также подается в блок 13 очистки воды, но по отдельному трубопроводу 41. В блоке 13 очистки воды оба потока очищаются от загрязнений, после чего часть этих потоков возвращается в баки 11 и 12 (через оксигенаторы 15 и 6 или минуя их). Остальная часть воды сбрасывается из системы, пройдя предварительно через блоки 2 и 3 теплообменников и испаритель 5 теплового насоса 4, При этом происходит полная рекуперация теплоты потоком. Таким образом, схема предусматривает подачу в инкубатор 7 только воды источника с...

Номер патента: 1330103

Опубликовано: 15.08.1987

Авторы: Белова, Гнилицкая, Грушко, Дегтярева, Толмачев

МПК: C04B 24/02

Метки: бетонной, вяжущее, смеси

...вяжущих, используемых для улучшения свойств бетона.Цель изобретения - повышение прочности при изгибе и сжатии, а также водонепроницаемости бетона.Бетонную смесь готовят из портландцемента марки ПЦ, щебня гранитно го фракции 5-20 мм, песка с модулем крупности 1,4 при соотношении Ц:П:1 Ц=1:1,5:3. Образцы подвергались нормальному твердению в камере климата.В качестве химической добавки ис пользован отход дистилляции глицерина, который отличается от известного более высокой степенью очистки за счет повышения давления при расщеплении жиров до 25-30 атм и температуры 20 250 С, а также введения поверхностно- активных веществ, содержащих соли натрия и кальция.Состав отходов дистилляции глицерина приведены в табл, 1; в табл, 2 - 25...

Номер патента: 1328658

Опубликовано: 07.08.1987

Авторы: Попов, Толмачев

МПК: B05B 1/34, F28F 25/06

Метки: форсунка, центробежная

...- 35, Рауолиграфическое предпри ль ер Зимокосов едактор Н. Тупицааказ 3474/43ВНИИПИ Государ1130Производственно. го делам изобретениинская наб., д. 4/5тнс, г. Ужгород, ул. П открытии ектная, 4 Изобретение относится к теплоэнергетике, а именно к форсункам для жидкостных охладителей, в частности для разбрызгивания циркуляционной воды в охладителях электростанций. 5Цель изобретения - повышение надежности и эффективности разбрызгивания.На фиг. 1 показана центробежная форсунка, общий вид; на фиг. 2 - то же, вид сбоку. 10Центробежная форсунка содержит цилиндрическую камеру 1 с тангенциальным входным патрубком 2. В верхней части корпуса расположен выходной участок в виде полого сужающегося в направлении потока разбрызгиваемой жидкости...

Номер патента: 1316729

Опубликовано: 15.06.1987

Авторы: Толмачев, Хотимский

МПК: B21D 11/14

Метки: полос, скручивания, штамп

...возвратно-поступатльцого лвцжция в направлении, перпендикулярном продольным осям цо,г 511 илиц,)ров 1, планки 2, подпружиненные посредством пружин 3 через уступ 4 О) носите).цо;О,уцилиндраи вз- имодействующие своими уступами 6 с полу- цилиндрами 6 матрицы. Центры вра 1 цения 7 цолуцилиндров 1 лежат ца рабочих поверхностях 8 планок 2, контактирующих в процессе скручивания с заготовкой 9. Центры вращения 10 полуцилиндров 6 лежат выше их 1 говерхцостей, контактирующих с заготовкой 9:1 в.ичицу, равцу 10 максимльной тол- ц 1 ицЕ оорабатЫВЗЕМОГО МатрнаЛа Ьэке. ДЛ 51 ураьчн)вешивания полуцилиндров 1 в момент 1;:.)чЛ)1 сцепления планок 2 с полуцилиндрми 6 )га планках 2 закреплены нружиныО. Для установки планок 2 в требуемое )Оложение...

Номер патента: 1313945

Опубликовано: 30.05.1987

Авторы: Брим, Григорьев, Толмачев, Шишков

МПК: E02B 8/02, E02F 3/88

Метки: осадка, отстойников

...на всасывающем пульповоде 2, снабженном клапаном 3 и датчиками 4 давления, связанными с приводами 5 управления клапанами 6;Гидроэлеваторы работают от водоводов 7 в напорные пульповоды 8.Дополнительная приемная камера 9 гидро- элеватора 10 снабжена диафрагмой 11, выполненной в виде усеченного конуса, На верхней части окна 12 приемной камеры 9 с внутренней стороны шарнирно закреплены пл асти н ы 13.Всасывающий пульповод 2 гидроэлеватора 14 погружен в корпус 15, а всасывающий пульповод 16 гидроэлеватора 10 - в корпус 17. Приемные камеры 1 и 9 установлены на упругих элементах 18,Устройство работает следующим образом.Приемные камеры 1, и 9 погружены в разные корпусы и на разных участках отстойника. Гидроэлеватор 14 по всасывающему...

Номер патента: 1313511

Опубликовано: 30.05.1987

Авторы: Бызов, Копаев, Мяч, Толмачев

МПК: B03C 7/04

Метки: диэлектриков, минералов, разделения, сепаратор, трибоэлектростатический

...углубление 6 в верхней части зарядного электрода 3 с пористой перегородкой 7 и патрубками 8. для подачи горячего воздуха, в верхней части корпуса 2 имеется неподвижная ось510 15ненных в виде одной рабочей детали.В углублении 6 материал продуваетсягорячим воздухом через пористую пе 20 25 30 35 9 для крепления зарядного электрода 3 в верхней его части и подвижная ось с эксцентриситетом 10 для опоры нижней стороной зарядного электрода 3 в зоне плавного перехода, при этом ось с эксцентриситетом 10 закреплена в средней части корпуса. 2.Сепаратор работает следующим образом.Исходный материал из бункера-питателя 1 поступает в углубление 6 с пористой перегородкой 7 на зарядном электроде .3, непосредственно соедирегородку 7 и патрубок 8...

Номер патента: 1312176

Опубликовано: 23.05.1987

Авторы: Алыменко, Клишев, Миллер, Толмачев, Триполко

МПК: E21D 5/04

Метки: наростов, поверхности, солевых, ствола, шахтного

...455 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Подписное Производственно-полиграфическое предприятие, г,ужгород, ул,Проектная, 4 1Изобретение относится к горной промышленности и касается очистки поверхности шахтных стволов от солевых наростов. 5Цель изобретения - повышение качества очистки. Для осуществления способа механическим способом бурят шпуры до очища емой поверхности под давлением 0,3 0,5 МПа нагнетают в шпур жидкость с антифрикционными свойствами. Величина давления зависит от глубины пробуриваемого слоя и конструктивных особенностей очищаемой поверхности, При достижении давления большего,чем предел прочности на разрыв слоя загрязнения, происходит разрушение...

Номер патента: 1308982

Опубликовано: 07.05.1987

Авторы: Игнатченко, Кротенко, Пискарев, Толмачев

МПК: G05B 11/26

Метки: следящий, цифровой, электропривод

...34 формирует импульс, осуществляющий перепись информации с выходов 19 и 20 блока 13 переключения поддиапазоновСумматор 30 выполнен на микросхеме К 155 ИМ 2, триггер 31 - на К 155 ТМ 7, элементы 34 и 35 запрета - на К 155 ЛАЗ, Ключ 16 представляет собой элемент И (К 155 ЛИ 1), а счетное устройство 17 - счетчик импульсов (микросхемы К 155 ИЕ 5), 40 выходы которого соединены со входами регистра памяти (микросхемы К 155 ТМ 5),Импульс, поступающий от формирователя 18 периода изменения на вход 24, приходит непосредственно на вход 45 перезаписи регистра памяти и производит перезапись информации с выходов счетчика в регистр памяти. По спаду импульса, поступающего от Формирователя 18 периода измерения,запускается Формирователь коротких...

Номер патента: 1298400

Опубликовано: 23.03.1987

Авторы: Агранат, Локшинский, Толмачев, Уфуков

МПК: E21F 5/04

Метки: горных, машин, оросительных, систем, фильтр

...и может быть использовано для очистки жидкости в оросительных системах горных машин.Цель изобретения - повышение надежности работы и упрощение конструкции.На фиг. 1 показан фильтр для оросительных систем горных машин, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Фильтр для оросительных систем горных машин содержит корпус 1 с рабочей полостью 2, штуцер 3 для входа жидкости, запорный валик 4 с полостью 5 для прохода отфильтрованной жидкости через боковое окно 6 и выходной штуцер 7 в оросительную систему. На запорном валике 4 смонтирован фильтрующий элемент 8, а в нижней части корпуса 1 имеется отверстие 9 для промывки фильтра. Для фиксации запорного валика 4 в крайнем нижнем положении служит пружина 10, установленная с...

Номер патента: 1291247

Опубликовано: 23.02.1987

Авторы: Гучков, Казанцева, Локшин, Плахотин, Сорокин, Толмачев, Трунина

МПК: B21D 35/00

Метки: подкладок, рельсовых

...пробивают Т-образное отверстие. При дальнейшем ходе пуансона вниз одновременно производят пластический сдвиг выступающих элементов по малой грани в направлении к внешним поверхностям (при этом отдельные грани матрицы и пуансона работают как ножи), их гибку и чистовую штамповку. с образованием на выступающих элементах внутренних сопрягаемых поверхностей контакта, плоскостей центрирования и внешних поверхностей выступающих элементов контролируемой высоты.40 При этом напряжения деформации для формирования всех поверхностей и элементов должны соответствовать, 1,0-1,4 предела текучести металла.1 25 Формула изобретения Изобретение относится к обработке металлов давлением, а именно к технологии изготовления рельсовых поцПри экспериментальном...

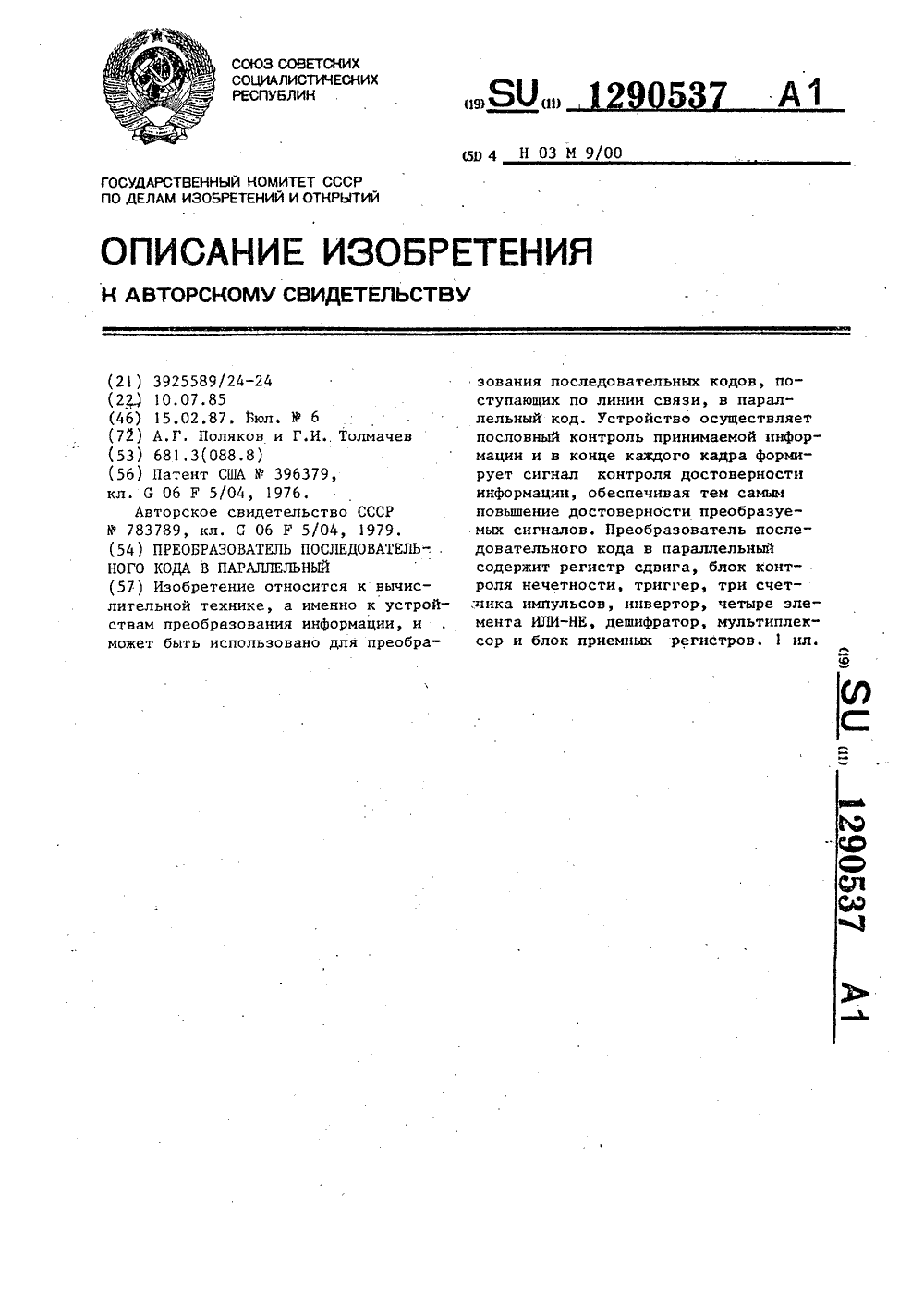

Номер патента: 1290537

Опубликовано: 15.02.1987

Авторы: Поляков, Толмачев

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...выходе счетчика 12 код "0001", что соответствует единице на 1-м выходе дешифратора 5 и разрешению записи в один из регистров блока 11, Запись информации происходит по появлению на втором входе мультиплексора 14 положительного импульсас вьгхода элемента 6. 24-,й СИ устанавливает код на вьгходе счетчика 12 равным "00 О", что соответствует высокому потенциалу на втором выходе дешифратора 5 и открытому каналу для разрешения на запись в следующий регистр блока 11, 40-й СИ устанавливает код "0011" и разрешает запись в еще один регистр блока 1 и т.д.290537 50 Третий счетчик 13 считывает слова, прошедшие контроль нечетности. Его синхровход соединен с выходом элемента ИЛИ-НЕ 7, на входы которого поступают импульсы с блока 2 контроля нечетности и...

Номер патента: 1276735

Опубликовано: 15.12.1986

Авторы: Ефимов, Толмачев

МПК: E01D 11/02, E01D 19/14

Метки: висячий, мост, однопролетный, пешеходный

...ВР(С 5)с)СГО МОСта ЦОС) 05(Н 13051 и временной цагрузками, (а вср.ццц, верги кс),ьцоО сОс но;( (ц)10 ц 3 2 3(11)(.сы( с 3 ) сц )И(., РЯЗЛ а ГЯСМ О(. Цс ОРЦ:ОЦТ)3, Ь 13 ".0 (,)ЫС- пор) УУ и вергикальцую )х составляю 3 Ис. рысцор 333 зынает усилие в цесуцц:м к;)бс, с 3, улс)жсццом в желобе дугообрз 30 Г( 0:кло цяю(пего элементы 6. Вслсдстце 60 ь 3030 огклонецця диаметры желобы от диаметры цс су(пего кабеля 3 3002503, )ссх щий 1(абель 3 получает цс;3 цясит(.,1 ьш;с изГиояю 1 дР( моменты, которыми можио пренебречьПрн ВЫХОде ИЗ жеЛГбс);О, ГОО 6)аЗ)ОГО откло 5 поц)его элемент; 6 и его цижцси с)сти) несущий кабель 3 цриоб)( тыс 3 сртикяльнос положение, переходя в оттяжку 8, и усилие Ъ 3, возника)0)цес в цс(1, во;црццц мается анкер)31 м...

Номер патента: 1273331

Опубликовано: 30.11.1986

Авторы: Глазунов, Никонов, Самсонович, Толмачев

МПК: B66D 1/08

Метки: лебедки, привод

...7 остается в первоначальном положении. При подаче рабочего давления Р, и при отсутствии момента нагрузки на валу барабана 5 и напряжения на управляющем электродвигателе 19 плунжеры 3 в цилиндрах, подключенные к проточкам высокого давления 8, создают дополнительное усилие на передеформацию тонкостенной трубы 1. Если при подаче рабочего давления действие усилия, создаваемого плунжерами, выраженное в виде направления суммарного вектора, не совпадает с вершиной деформации тонкостенной трубы 1 (большей осью эллипса), то появляется момент, под действием которого происходит пе О редеформация тонкостенной трубы 1, а вместе с тем и смещение роликов 4 с барабаном 5 в сторону уменьшения этого рассогласования. При согласованном положении вектора...

Номер патента: 1273164

Опубликовано: 30.11.1986

Авторы: Ильченко, Ломовцев, Толмачев, Федотов

МПК: B03C 1/10

Метки: барабанного, магнитная, сепаратора

...по магнитным с:войст- ваФ и может быть использовано при магнитной сепарации сильномагнитных РудЦель изобретения - ровьпчение напряженнбсти магнитного поля при одновременном увеличении его однородности вдоль поверхности барабана путем изменения формы магнитов. На чертеже представлена магнитная система, поперечный разрез,Магнитная система включает основ-, ные 1 и дополните. ные 2 магниты, закрепленные на ярме 3. Ярмо 3 с закрепленными на нем магнитами расположено внутри барабана 4 из немагнитного материала. Основные 1 магниты выполнены в виде призмы, имеющей в сечении форму пятиугольника, вытяну. того в радиальном направленииу при этом к ярму 3 магниты обращены узкой частью, а к барабану 4 - широкой, Дополнительные 2 магниты имеют в...

Номер патента: 1270320

Опубликовано: 15.11.1986

Авторы: Богдан, Карпиков, Мишенин, Селинный, Танана, Толмачев

МПК: E21C 35/18

Метки: инструмент, породоразрушающий

...машин,Цель изобретения -- повышение износостойкости породоразрушающего инстру.мента.На фиг.схематически представлен предлагаемый породоразруиающий инструмент,поперечное сечение; на фиг. 2 - сечениеА - А на фиг. .10Породоразрушающий инструмент включает выполненный в виде диска корпуссосевым отверстием 2, клиновидным режущимободом 3 с кромкой 4 и наклонными боковыми гранями 5, Обод армирован тремя ря- "5дами штырей 6 и 7 из износостойкого материала, например высокопрочной стали илирэлита, при этом износостойкость материалаштырей в два раза выше, чем износостойкость материала корпуса 1, Расположенные на кромке 4 штыри б имеют больший диаметр, чем штыри 7 на боковыхгранях 5. Длина всех штырей одинакова,а вершины штырей выполнены на...

Номер патента: 1268781

Опубликовано: 07.11.1986

Авторы: Луценко, Мальцев, Толмачев

МПК: F02M 65/00

Метки: качества, распыливания, топлива, факеле, форсунки

...и начинают прокачку топлива, например,от рччного насоса (нс показа ). 11 ри этом включс н постоянный нет(ниикСвета и появление тсяпивз на (рсзе сопз форсункп 4, снижакцсго освещенность светоприемника 2, является сигнзлом, запускакщич устройство. Этот сигнал через первый ло.полнитсльный опсрацио Ный усилитель 13 поступает нз блок 12 синхронизации и блок 16 сравнения ллительнсги отсечки. Через Чстс(НОВЛСНН(Е ВРРМ 5 СиНа. ПРОХОЛИТ К 10электромагнитному приволу1 и шторки О открываются, обеспечивая освещение факела 3 импульсным источником 9 света.Фякел 3 распыленного топлива проецирчстс 51 на Огок О (1(тоэес 1 снтов. Дгя 331 циты отделыых фотоэлечентв в блоке 5 от попадания на них кзнель распыленного топлива перел олоком 5 становлена...
