Устройство для управления приводами передвижения крана

Загрузка...

Номер патента: 1632923

Опубликовано: 07.03.1991

Авторы: Дубовец, Толмачев

МПК: B66C 13/22, B66C 9/16

Метки: крана, передвижения, приводами

...которого соединен с входами дискриминаторов 25 и 26, к другим входам которых подключены задатчики 27 и 28 зоны нечувствительности. Выходы дискриминаторов 25 и 26 подключены к входам преобразователя 29 код - напряжение, причем первый - непосредственно, а второй - через блок 30 И и триггер 31. На выходе преобразователя 29 подключен функциональный преобразователь 32 вторые входы триггера 31 и блока 30 предназначены для реализации команд Пуск и Запрет. 5 10 15 20 25 Устройство может быть реализовано на базе микропроцессорной техники на базе релейных аппаратов и полупроводниковой техники.Устройство работает следующим образом.Требуемое положение крана задается задатчиком 20 положения, а скорость передвижения - задатчиком 1. Разгон и...

Устройство для ориентации магнитных частиц рабочего слоя носителя магнитной записи

Загрузка...

Номер патента: 1631598

Опубликовано: 28.02.1991

Авторы: Бутенко, Быков, Ильченко, Толмачев

МПК: G11B 5/84

Метки: записи, магнитной, магнитных, носителя, ориентации, рабочего, слоя, частиц

...край. поверхности полюса верхнего постоянного магнита 5 расположен со сдвигом относительно края поверхности полюса нижнего постоянного магнита 4 и магнитно-мягких пластин 1 в сторону, противоположную направлению ее перемещения.Устройство для ориентации магнитных частиц рабочего слоя носителя магнитной записи работает следующим образом,Посредством поливной машины не показана) на поверхность перемещаемой не- магнитной ленточной основы 3 носителя магнитной записи наносят тонкую пленку суспензии игольчатых магнитных частиц. После этого немагнитную ленточную основу 3 носителя магнитной записи перемещают мимо угла 6 размагничивания, между поверхностью полюса верхнего постоянного магнита 5 и магнитно-мягкими пластинами 1 и мимо узла 7...

Устройство для устранения кромочных наростов слоя магнитной суспензии на немагнитной ленточной основе при изготовлении носителя магнитной записи

Загрузка...

Номер патента: 1631597

Опубликовано: 28.02.1991

Авторы: Богатыренко, Бутенко, Быков, Ильченко, Толмачев

МПК: G11B 5/84

Метки: записи, изготовлении, кромочных, ленточной, магнитной, наростов, немагнитной, носителя, основе, слоя, суспензии, устранения

...также первые и вторые дополнительные призмообразные постоянные магнить 1 3 и 4, выполненные с сечениями в виде равнобедренных прямоугольных треугольников и имеющие направления намагниченности, соответственно перпендикулярные и параллельные направлению намагниченности среднего призмообразного постоянного магнита 1, При этом противоположные полюса первых дополнительных приэмообразных постоянных магнитов 3 сопряжены с разноименными полюсами среднего призмообраэного постоянного магнита 1 и вторых дополнительных приэмообразных постоянных магнитов 4, сопряженных с магнитно-мягкими призмообраэными полюсными наконечниками 2, смонтированными с возможностью воздействия на кромку слоя магнитной суспензии на перемещаемой относительно них гибкой...

Регулируемый источник тока

Загрузка...

Номер патента: 1621128

Опубликовано: 15.01.1991

Авторы: Кротенко, Пискарев, Синицын, Толмачев

МПК: H02M 3/135

Метки: источник, регулируемый

...усилителе 79 типа К 553 УД 2. Он содер 1621128жит два входа 47 (48) и 49 (50) и одинвыход 80,Кл ючи 7 (8), 9 (10), 27, 28 и 73 вы пол не н ыв виде перемычек,Регулируемый источник тока работаетследующим образом.Предположим, что в первом УП 6 ключ 7замкнут, ключ 9 разомкнут, а во втором УПБ(и остальных) ключ 8 разомкнут, ключ 10замкнут. В этом случае первый преобразователь является ведущим, а остальные М -1 - ведомыми,Пусть в исходном состоянии (моментвремени 11 на фиг, 3) напряжение 81 на выходе интегратора 3 равно напряжению 82срабатывания порогового (релейнога) элемента 5, пороговый элемент находится всостоянии, при котором его выходное напряжение 83 равно +Оа 1, и под действиемэтого напряжения интегратором 3 формируется линейно...

Материал для электродов газоразрядных ламп высокого давления

Загрузка...

Номер патента: 1507122

Опубликовано: 30.12.1990

Авторы: Баранова, Дмитриев, Кистенев, Кобзарь, Константинов, Короткий, Левашов, Липилин, Макагонова, Середа, Соломатин, Толмачев

МПК: H01J 61/073

Метки: высокого, газоразрядных, давления, ламп, материал, электродов

...работе на переменном токе. Электрод моает быть изготовлен способомпорошковой металлургии в виде сплава.Введение добавки рения замедляет процесс фазового превращения скандатабария и последующего испарения барня,т.к. образуется устойчивое соединение, температура фазового превращениякоторого выше, чем у скандата бария.Добанление 0,5-0,9 мас.Е ренин приводит к,снижению эрозии электродовпри высоких термических нагрузках.Материал отличается возможностьюмеханизации при его изготовлении.1 табл. при которых температура пов зоне привязки дуги 2500этом долговечность увеличиЭдва раза по сравнению с доностью ламп с электродамнвольфрама ВТ.Введение добавки рения заме.процесс фазового превращения сбария н последующего испаренияпри высокой...

Форвакуумная криогенная ловушка

Загрузка...

Номер патента: 1462912

Опубликовано: 23.12.1990

Авторы: Гурьянов, Нестеренко, Смазной, Толмачев, Холод, Юферов

МПК: F04B 37/08, F04F 9/06

Метки: криогенная, ловушка, форвакуумная

...7, а отражатель 5 установлен в камере 4 с возможностью перемещения вдоль оси патрубков 2 н 3 и снабжен уплотнителем 8, взаимодействующим с нижним торцом верхнего патрубка 2 в крайнем верхнем. положепии отражателя 5. Кро" ме того, ловушка снабжена нагревателем.9, охватывающим верхний патрубок 2 на участке, прилегающем. к камере 4Ловушка работает следующим об разомПеред запуском ловушки отражатель 5 находится в крайнем верхнем положении. При этом вакуум-провод разделен на две части. В таком положении 2 О заливают жидкий азот в сосуд 1 Дьюара, вакуумируют внешним насосом по" лость патрубка 3, перемещая отражатель 5 вниз, сообщают полости патрубков 2 и 3 между собой и вакуумируют. 25 реципнент. Преимущественное осаядение паров рабочей...

Способ определения содержания газа

Загрузка...

Номер патента: 1603257

Опубликовано: 30.10.1990

Авторы: Горбачев, Денисов, Семкина, Стыров, Толмачев, Тюрин

МПК: G01N 21/64

Метки: газа, содержания

...преобразователя. Параллельно с помощью самописца (через усилитель) или запоми. нающего осциллографа можно осуществлять контрольную запись кинетической .55 кривой затухания люминесценции.Концентрация атомов может бытьопределена. по известному табулированному значении коэффициента К(табл. 1) и измеренной скорости затухания ч (табл. 2) или по градуировочному графику и п .П р и м е р 1 Определяли содержа" ние атомарного водорода (Н) в газовой смеси атомарного и молекулярного водорода. В объеме, содержащем анализируемый газ, скалывали монокристалл сульфида кадмия (при общем давлении смеси Р( Н=10 Па) . Частицы адсорбК 1- 1ционно-активного газа (атомарного водорода) возбуждали люминесценцию на поверхности скола монокристалла....

Комплект вертикальных валков эджерных клетей широкополосного стана горячей прокатки

Загрузка...

Номер патента: 1599139

Опубликовано: 15.10.1990

Авторы: Белянский, Каретный, Рассомахин, Тимошенко, Толмачев, Хохлов, Швецов

МПК: B21B 27/02

Метки: валков, вертикальных, горячей, клетей, комплект, прокатки, стана, широкополосного, эджерных

...зиаительной величины, что мапыми величинами различий сте5 15991 пеней парабол не удастся обеспечить требуемого выравнивания температурно-деформационных условий прокатки.Однако еще большее различие в показа 5 телях степеней и/п) 3 не только не улучшит качественные показатели процесса прокатки, но способно процвести к обратному эффекту, создав обратную разницу, и растрескивание будет прояв ляться уже не со стороны кромки с низ. кой температурой, а с противоположной стороны, снизив в целом качественные показатели процесса, При выполнении комплекта вертикальных вал ков в части дна параболами с разно- степенными показателями сам диапазон парабол с меньшими показателями целесообразно выбирать в пределах 1,5 4 и (2,5. Здесь меньшее значение...

Способ получения иммобилизованных клеток, обладающих бродильной активностью

Загрузка...

Номер патента: 1594216

Опубликовано: 23.09.1990

Авторы: Агеева, Кудряшов, Соболев, Толмачев

МПК: C12N 11/00

Метки: активностью, бродильной, иммобилизованных, клеток, обладающих

...что оптимальным является соотношение цеолита титана и синтетического материала;равное (5-10)ф(5-10): (80-90)7,. Приэтом наблюдается наибольшая активность дрожжей и степень их иммобилизации на поверхности насадки, кроме того, насадка при оптимальных соотношениях компонентов находится вплавающем состоянии, что поддерживает скорость массообмена на высокомуровне.Повьппение концентрации полиэтилена приводит к тому, что насадкаподдерживается во взвешенном состоянии,однако, при этом необходимо снижатьконцентрацию клиноптилолита и титана, что приводит к утяжелению насадки (выпадению на дно емкости).При этом плотность насадки превышает80-957 от плотности среды, и насадкаопускается на дна бродильного резервуара, теряя активное свойство...

Вакуумный крионасос

Загрузка...

Номер патента: 1447011

Опубликовано: 23.09.1990

Авторы: Нестеренко, Смазной, Толмачев, Холод, Юферов

МПК: F04B 37/08

Метки: вакуумный, крионасос

...поверхностях С 3 и змеевика5 происходит в виде твердой фазы,Неконденсируемые газы откачиваютсяадсорбентом 8 через экран 12. 1 ил,ловым контактом на нижних виткахзмеевика 5, и охлаждаемым экраном15, расположенным между стенкой корпуса 1 и сосудом:3,Крионасос работает следующим образом,Предварительно осуществляется вакуумирование полости корпуса 1 иохлаждение экрана 15, а также предварительное захолаживание сосуда 3 путем подачи в него по змеевику 5 хлад" -агента (жидкого азота). После доведения температуры сосуда 3 до температуры хладагента последний удаляетсяиз сосуда 3, сифон 9 опускается вгорловину 4 гаким образом, что уплотнительное кольцо 1 О входиг в контактс клапанным седлом 11, обеспечиваяразделение в зоне торца горловины...

Способ восстановления зубчатых колес

Загрузка...

Номер патента: 1579616

Опубликовано: 23.07.1990

Авторы: Наливайко, Павлюк-Мороз, Соловых, Толмачев, Хромов, Черновол

МПК: B21H 5/00, F04C 15/00

Метки: восстановления, зубчатых, колес

...в зацеплении, устанавливают с противоположных торцов. После этого производят ориентацию пластины по вершинам зубьев и ее неподвижное закрепление, Неподвижное закрепление производят контактной приваркой на машине для точечной сварки МТ, Приварку пластины кторцу шестерни осуществляют восемью точками (т.е, к каждому зубу колеса), причем подвижный электрод копирует форму зуба и при наварке пластины частично пластически деформирует компенсационную профильную пластину, уменьшая ступеньку между зубьями шестерни и пластины.Контактная сварка ведется при величине сварочного тока ав = 10,5 кР, давлении на электродах Рс = 3500 Н и времени сварочного импульса Ьип.=- О,б с,Использовались компенсационные профильные пластины, выполненные по...

Устройство для устранения кромочных наростов магнитной суспензии носителя записи

Загрузка...

Номер патента: 1569885

Опубликовано: 07.06.1990

Авторы: Бутенко, Быков, Ильченко, Толмачев, Чайко, Южаков

МПК: G11B 5/845

Метки: записи, кромочных, магнитной, наростов, носителя, суспензии, устранения

...носителя 3, Один из полюсных наконечников 2 выполнен из двухчастей, соединенных между собой трапецеидальной парой 4 и винтовым приводом 5,Зазор 6 между полюсными наконечниками2 выполнен под углом 30-45 к направлению перпендикуляра к боковой поверхности наконечника 2 или под углом 45 - 60 "боковой поверхности наконечника 2,Устройство работает следующим образом.За счет воздействия магнитного поля.выпучивающегося над зазором б, на магнитнук) суспензию 7 кромочный нарост 8 растягивается по длине зазора б ираспределяется равномерно, 35В зависимости от толщины основы носителя 3 подвижную часть одного из полюсных наконечников 2 смеща от винтовымприводом 5 вдоль направления перемеще 40 ния носителя 3, при этом изменяется ширина зазора...

Вихретоковое устройство для неразрушающего контроля электропроводных изделий

Загрузка...

Номер патента: 1569527

Опубликовано: 07.06.1990

Авторы: Булгаков, Толмачев

МПК: G01B 7/06

Метки: вихретоковое, неразрушающего, электропроводных

...на равные поддиапазоны, Число измерительных каналов (включая основной) равно числу поддиапазонов, В дополнительных измерительных каналах величина добавочно 1 о напряжения,Вихретоковое устройство для неразрушающего контроля электропроводных изделий, содержащее последовательно ,Фсоединенные генератор, преобразователь и измерительный канал, включающий подключенный к преобразователю усилитель и последовательно соединенные фазовый детектор и индикатор, а также опорный канал, о т л и ч а ю щ е - е с я тем, что, с целью расширения диапазона отстройки от изменений зазора и повышения точности измерений, оно снабжено формирователем, включенным между выходом усилителя и входом фазового детектора, дополнительными измерительными каналами, каждый из...

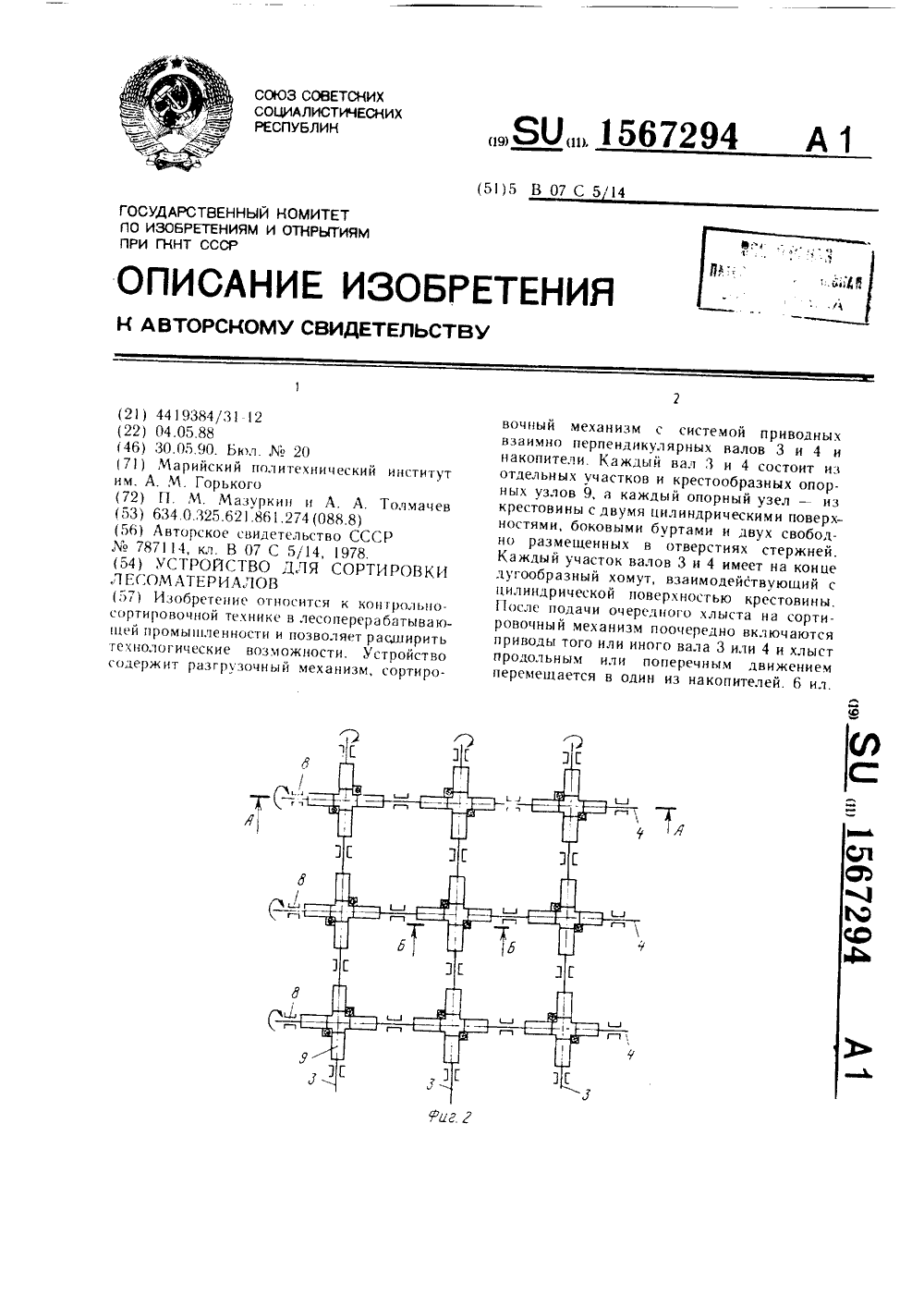

Устройство для сортировки лесоматериалов

Загрузка...

Номер патента: 1567294

Опубликовано: 30.05.1990

Авторы: Мазуркин, Толмачев

МПК: B07C 5/14

Метки: лесоматериалов, сортировки

...закрепленных на крестовинах 10, двух направляющих 12, в которых свободно размещены стержни 13. На концах каждого участка валов 3 и 4 смонтированы дугообразные хомуты 14, которые взаимодействуют с цилиндр ически ми поверхностями крестовин 10 и установлены с возможностью передачи крутящего момента за счет буртов 11. Устройство для сортировки лесоматериалов работает следующим образом.Краном на загрузочный механизм 1 опускают пачку хлыстов. Этот механизм поштучно выдает хлысты на механизм 2 сортировки. Оператор дает команду, оценивая качество хлыста в один из накопителей 5 - 7. В этом случае последовательно включаются приводы и поворачивают на 80 валы 3 или 4.При повороте любого привода хомуты 14 поворачивают крестовины 10 и поворачивают...

Выпарная установка для дисперсных пенящихся смесей

Загрузка...

Номер патента: 1560252

Опубликовано: 30.04.1990

Авторы: Любченков, Олару, Рябченко, Твердов, Толмачев

МПК: B01D 1/26

Метки: выпарная, дисперсных, пенящихся, смесей

...движениежидкости вниз, а пара " вверх. Затемжидкую фазу по патрубку 6 выводят иэсепаратора 1 и направляют в следующийсепаратор через греющую камеру 4, затем - в отбойники 2 и так далее.2 з.п. ф-лы, 2 ил. жидкости, причем центрами парообразования являются частицы твердой фазы,При этом конусность отбойников 2 в сочетании с ограничительными кольцами 3 обеспечивает направленное движение жидкости вниз, а пара - вверх.Далее жидкую фазу по патрубку 6 выводят из сепаратора 1 и направляют в следующий сепаратор .через греющую камеру 4, а затем в отбойники 2 и так далее. Паровые потоки, выделенные в каждом сепараторе, объединяют и направляют в трубопровод 9 вторичных паров для дальнейшей технологической обработки - на конденсацию или...

Штамп для двухугловой гибки

Загрузка...

Номер патента: 1556790

Опубликовано: 15.04.1990

Авторы: Толмачев, Хотимский

МПК: B21D 22/02

Метки: гибки, двухугловой, штамп

...(или радиусом Я 1) и 7 с диаметром .Ог (или радиусом%). Каждое плечо рычага смещено относительно другого вдоль- оси поворота. Секторы 6 и 7 могут быть жестко связаны между собой или выполнены в виде одной детали, В нижней плите 1 имеются соответствующие секторам б и 7 гнезда для их размещения. Секторы 7 своими торцами 8 контактируют с торцовыми поверхностями между указанными гнездами, исключая перемещение секторов б и 7 вдоль их осей. На секторы 6 опирается выталкиватель 4, а на секторы 7 - матрица 3.Штамп работает следующим образом.При ходе ползуна пресса (не показан) вниз пуансон 5 прижимает заготовку 9 к выталкивателю 4, который при этом опускается, воздействуя на секторы 6. Последние поворачиваясь вокруг своих продольных осей через...

Установка для сбраживания сусла на мезге в потоке

Загрузка...

Номер патента: 1555351

Опубликовано: 07.04.1990

Авторы: Агеева, Одарченко, Толмачев

МПК: C12G 1/02, C12G 1/026

Метки: мезге, потоке, сбраживания, сусла

...устройствами 20 для измерения уровня виноматериала.Последний по ходу движения сусла и меэги. резервуар 3 имеет трубопровод21 для слива готового продукта. Сброс осадков производится через запорные устройства 22 в трубопровод 23, Каждый резервуар закрывается крьппкой 24,Установка работает следующим обра"эом.5 .155535Свежая мезга мезгонасосом подается в приемный патрубок 1 О, по которому она самотеком поступает к основному вертикальному шнековому транспортеру 7, выполняющему функции шнекового насоса, с помощью которого по патрубку 8 .направляется в нижнюю часть резервуара 1. По мере заполнения резервуара мезгой происходит разделение мезги. Твердые частицы концентрируются под перегородкой 11, а сусло- жидкая фаза заполняет пространство над...

Комбинированный штамп для изготовления деталей с углом, меньшим 90

Загрузка...

Номер патента: 1551449

Опубликовано: 23.03.1990

Авторы: Толмачев, Хотимский

МПК: B21D 22/02

Метки: комбинированный, меньшим, углом, штамп

...поверхность в верхней части и опорную поверхность в нижней части, Ось 5расположена ниже зеркала матрицы 4 .Верхняя рабочая поверхность выталкифателя б и боковая поверхность пуансона 1 выполнены в виде частей циЛиндрических поверхностей со стороныподачи материала, причем радиус цилиндрической поверхности выталкиваГеля равен расстоянию от оси поворота выталкивателя до зеркана матрицыщ определяется выражением 10 В БК -2 э1 де К - радиус цилиндрической поверхности выталкивателя", 15В - ширина пуансона для отрезкиизделия;- угол поворота выталкивателя;Ы - толщина заготовки,Штамп работает следующим образом.Полоса подается на шаг подачи. Ори ходе верхней плиты вниз прижим 3 прижимает полосу к матрице 4. При дальнейшем ходе пуансон 1...

Устройство для проходки выработки опускной крепью

Загрузка...

Номер патента: 1535998

Опубликовано: 15.01.1990

Авторы: Андрианов, Бударин, Долгих, Толмачев

МПК: E21D 1/08

Метки: выработки, крепью, опускной, проходки

...монтажследующих ярусов ЦО. При эадавливании крепи нагрузка от СЦ 2 передаетсячерез стойки 5 на резьбовые шпильки(стержни), на ЦО 3 и на ножевую часть12. 1 з.п.ф-лы, 4 ил. 1На ножевой части 12 крепи при помощи кондуктора монтируют цилиндрические оболочки 3, в пазах 4 на верхних торцах которых размещают резьбовые шпильки 9 и попарно связывают их скобами 7 посредством гаек 8Ограничительные элементы 10 и скобы 7 обеспечивают устойчивость первых оболочек, Полость между ними заполняют бетонной смесью до уровня стержней 9. После этого производят монтаж второго яруса оболочек 3. При этом их нижние торцы опирают на арматурные стержни первого яруса и размещают между ограничителями 10 последних и верхними торцами нижних оболочек 3. Последующие...

Регулируемый источник тока

Загрузка...

Номер патента: 1534677

Опубликовано: 07.01.1990

Авторы: Кротенко, Пискарев, Синицын, Толмачев

МПК: H02M 3/135

Метки: источник, регулируемый

...спомощью пропорциональна-интегрального регулятора 15(16) на контакты 34 и 35 которогоподаются соответственно заданное иистинное значения така канала, дополненного блоком 13 компенсации,устраняющего взаимнОе влияние каналов регулирования тока друг на друга и тем самым обеспечивающего неизменность настройки параметров регу.".лятора 15 (16) тока при изменениичисла параллельно работающих УПБ.Подключение к нагрузке каждогонового УПБ приводит к снижению коэффициента передачи цепи вход ШИП -25 так нагрузки, каждого канала незавииимо от характера нагрузки, Уменьшение коэффициента передачи осуществляется практически пропорционально числу параллельно включенных каналов,З 0 При высоких требованиях к динамическим качествам системы...

Способ лечения язвенной болезни двенадцатиперстной кишки в фазе неполной ремиссии

Загрузка...

Номер патента: 1533700

Опубликовано: 07.01.1990

Авторы: Быков, Гринзайд, Кузнецов, Толмачев

МПК: A61N 1/18

Метки: болезни, двенадцатиперстной, кишки, лечения, неполной, ремиссии, фазе, язвенной

...минеральной водыЕссентуки Р 4 по одному стакану трираза в день, сероводородные ванныВ 8 один раз в 2-3 дня при температуре 37 С. Был назначен одновременныйСМТ-форез сульфата цинка (с анода -на область эпигастрия) и пелоидина(с катода - на область спины) при40частоте 80-100 Гц, глубине модуляций25-100%, 1 -1 Ч роде работы (по 5-7мин каядый). В первые четыре дня процедуры назначались по одной ежедневно затем " по 1 х 1 раэ в 2-3 дня. Всей 45го больной получил восемь процедурСМТ-фореза Боли и явления астенииисчезли на первой недели лечения.Уровень инсулинемии составил в концекурса 22, 1 мкЕ/мл, кортизола 203 мг/мл,. 50иммуноглобулинов Джи, А, М соответственно, мг/мл: 12,82; 3,06; 2,21.П р и м е р 2. Больной С., 55 лет.Диагноз: язвенная...

Фурменный прибор доменной печи

Загрузка...

Номер патента: 1527270

Опубликовано: 07.12.1989

Авторы: Дронов, Касаткин, Лисицкий, Приходько, Пухов, Товаровский, Толмачев, Шадек, Шелков, Шинкаренко, Ярошевский

МПК: C21B 7/16

Метки: доменной, печи, прибор, фурменный

...как единого узла от остальных элементов для замены фурмы.С этой целью возможна, например, установка камер на подвижной опоре, 25имеющей воэможность перемещаться накатках 12 по направляющим (послеразъема соответствующих фланцевых соединений),30Устройство работает следующим образомНагретое (не ниже 600 С) воздушное или обогащенное кислородом дутье под избыточным давлением из коллекто ра 6 подают в камеру 2 через тангенциальный патрубок 5. Топливо, например угольную пыль, вводят через подвод 7 в патрубок 5, где происходит зажигание топливодутьевой смеси. Из 40 патрубка 5 поток горящей смеси истекает с большой скоростью (50-100 м/с) в полость камеры 2 и закручивается, при этом процесс физико-химического взаимодействия топливодутьевых ком...

Вертикальный валок широкополосного стана горячей прокатки

Загрузка...

Номер патента: 1523203

Опубликовано: 23.11.1989

Авторы: Рассомахин, Тимошенко, Толмачев, Урванцев, Хохлов, Швецов

МПК: B21B 27/02

Метки: валок, вертикальный, горячей, прокатки, стана, широкополосного

...что, с целью улучшения качева полос путем снижения дефектов1кромках раскатов, радиус сопряжедна с верхним выпуском превышаетдиус .сопряжения дна с нижним выпком в 1,05-1,5 раза.1523203 Технико-экономический эффект отиспользования предлагаемого валка за 25 ключается в улучшении качества полосза счет уменьшения частоты фиксируе -мых,цефектов на кромках полосы, чтона эту же величину снижает стоимостьгорячекатаных рулонов, получаемых безобрезки кромок полос. Валок 1,1 ею Ввмм мм Частота случаев вадрывакромок, 2, при обкатиях,мм, по шириве 20-30 30-50 50-8 ИзвествыйПредлагаемый 30 1,0 100 100 0 240,5 1,8 0,4 0,3 0,5 0,6 1,5 0,5 1,7 1,9 2,0 1 280280 280 4 280 5 280 240 31,5 30 1,05 100103 1,03 240 38,0 30 1,27 100 110 1,10 240 45,0 30...

Следящий пневмопривод

Загрузка...

Номер патента: 1522150

Опубликовано: 15.11.1989

Авторы: Лалабеков, Ломовцев, Николаев, Самсонович, Толмачев

МПК: G05B 11/44

Метки: пневмопривод, следящий

...отверстий б. Так, согласно фиг.3 в начальныймомент времени в выходном канале 10вихревого усилителя 5, соединенногос первой парой цилиндров, давлениемаксимально, в выходном канале 10 вихревого усилителя 5, соединенногос второй парой цилиндров, давление минимально и меньше атмосферного, в выходном канале 10 вихревого усилителя 5, соединенного с третьей или четвертой парой цилиндров, давление равно среднему (равновесному) значению Р. При перемещении цилиндров в зависимости от давления в их рабочих камерах происходит деформация гибкого колеса 13, как показано на фиг. 1.При наличии сигнала рассогласования, т.е. разности между напряжением,.пропорциональным заданному значениюугла поворота выходного вала, и напряжением, пропорциональным...

Способ горячей прокатки в чистовой группе широкополосного стана

Загрузка...

Номер патента: 1519798

Опубликовано: 07.11.1989

Авторы: Белянский, Корниенко, Кукель, Рассомахин, Тимошенко, Толмачев, Хохлов, Швецов

МПК: B21B 1/22, B21B 27/02

Метки: горячей, группе, прокатки, стана, чистовой, широкополосного

...вогнутого до цилиндрического прооиля уменьшают, а при дальнейших перевалках показатель степени параболы увеличивают от цилиндрического до предельно выпуклого до +0,40 мм (С - 1, и = -2 5)Аналогично, но с учетом неравномерности износа по клетям изменяют степень параболы профиля рабочих валков и н других клетях стана. Результаты сопоставительных опробований известного и предлагаемого способов горячей прокатки применительно к валкдм клетей У 6, 9 и 12 чистовой группы ШСГП 2000 приведены в табл.1.Предельные величины профилировок (максимальной выпуклости - вогнутости) по клетям чистовой группы ШСГП 2000 ири опробонании известного и предлагаемого способон приведены в табл 2Анализ результатов сопоставительных опробований показывает, что...

Устройство для дозирования сыпучих продуктов

Загрузка...

Номер патента: 1507649

Опубликовано: 15.09.1989

Авторы: Краскин, Суховерхов, Толмачев, Угрюмов

МПК: B65B 1/06

Метки: дозирования, продуктов, сыпучих

...верхней плоскости диска 5 поджат пружиной (не показано) патрубок13 подачи продукта, .в расточках дис"ка 5 (фиг.З и,4) мерный стакан 14,дном для которого служит колосниковая 15 и шиберная 16 решетки, Шиберная решетка подпружинена относительнодиска. На ней жестко закреплена ось17. На оси установлен качающийся иподпружиненный (пружийа не показана)двуплечий упор 18. На соответствующем по нысоте уровне на станине 19неподвижно закреплен привод 20 перемещения шиберной решетки. Под патрубком 6 расположен щуп 21 наличия тары,Шуп 21 жестко закреплен на рычаге,22.Устройство работает следующим образом. Мерный стакан 14, заполняемый сыпучим продуктом 23, па мере вращения вала 1 поступает в зону, где начинает подниматься тара 1 1, находящаяся на...

Самоконтрящаяся гайка

Загрузка...

Номер патента: 1500803

Опубликовано: 15.08.1989

Авторы: Толмачев, Уткин

МПК: F16B 39/28, F16B 39/34

Метки: гайка, самоконтрящаяся

...что стержень 6 упирается в стопорный элемент 3 и дальнейший его вход в отверстие гайкиневозможен, а нахождение за пределами граничной точки 9 приводит к тому, что элемент 3 ие может деформироваться стержнем .6 в момент заходаего в резьбовое отверстие гайки,т,е, не возникают стопорящие силыв соединении, возникающие из-за взаимодействия стопорного элемента 3и стержня 6. Оптимальное расположение элемента 3 в проточке 2 лежит вточке 10, когда длина 1, элемента равна 1,1-1,25 диаметра проточки (йр).При 1, = 1,1 Йр усилие стопорениянаибольшее за счет большей деформации элемента 3 профилем стержня 6,Резьбовое отверстие гайки выполнено из двух участков 11 и 12, разделенных проточкой 2, Ширина проточки 2 равна Н = Й . + ар 8 4., где- 229-.3...

Устройство для изменения частоты полупроводниковых квантовых генераторов

Загрузка...

Номер патента: 670049

Опубликовано: 15.08.1989

Авторы: Анзин, Глушков, Еремец, Ицкевич, Косичкин, Надеждинский, Толмачев, Широков

МПК: H01S 5/00, H01S 5/06

Метки: генераторов, изменения, квантовых, полупроводниковых, частоты

...Оптический диапазон от 25 мк до видимого света обеспечивается сменными окнами из сапфира и кремния. В качестве жидкости используются,на - пример, керосино-масляные и пентаномасляные смеси. Рабочий вариант камеры имел длину 150 мм и внешний диаметр 32 мм.Предлагаемое устройство работает следующим образом.В корпус 2 вставляется поршень 3 и через подпятник 4 Фиксируется в начальном положении силовым винтом (гайкой) 5. Рабочий канал 1 заполняется смесью, передающей давление.На оптическом окне 9 монтируется полупроводниковый квантовый генератор 8. Обтюратор 7 укрепляется в корпусе 2. Вращением силового винта (гайки) поршень приводится в положение, соответствующее нужному давлению. Давление может создаваться также и с помощью внешнего...

Стенд для моделирования деформаций в песчаных грунтах

Загрузка...

Номер патента: 1481680

Опубликовано: 23.05.1989

Авторы: Нещеткин, Сорокина, Толмачев

МПК: G01M 19/00, G01N 33/24

Метки: грунтах, деформаций, моделирования, песчаных, стенд

...14. Лоток 1 состоит из передней 15 и задней16 стенок, выполненных иэ прозрачногоматериала и устайовлен на Н-образнойраме 17,Работа на стенде осуществляетсяследующим образом.На Н-образную раму 17 устанавливают заднюю стенку 16. Собирают каркас 3 в соответствии с выбранным первоначальным диаметром провала, опре 40деляемым размером поперечных связей7, и вставляют в отверстие 10 вднище лотка 1; Направляющими роликами 12, установленными в каркас 4, регулируют вертикальность и плавность тинами 11. Диаметр провала задаетсяразмером поперечных связей 7. Вертикальность и плавность движения каркаса 3 регулируются направляющими роликами 12. С помощью груза 8 задаютскорость образования провала. 3 ил. 2движения каркаса 3, который затемзакрепляется...

Радиоэлектронное устройство

Загрузка...

Номер патента: 1474874

Опубликовано: 23.04.1989

Авторы: Белов, Каган, Литвиненко, Толмачев, Хлюстиков

МПК: H05K 7/20

Метки: радиоэлектронное

...элементов1 10. По периметру механического соединения частей секций 9 установлена изолирующая прокладка 11, В другой секции 12 кожуха размещена другая часть питания блока 5 питания с элементами с низким уровнем тепловыделения. Эта часть блока 5 питания аналогична остальным функциональнымблокам 3 устройства. На внутреннейстенке сквозной полости секции 9закреплены силовые трансформаторы13, корпуса которых входят в патрубок, в котором размещен такжеэлектрический монтаж соединения (непоказан) теплонагруженных элементов10, установленных в полости секции9 с низким уровнем тепловыделенияблока 5 питания.Секции 9 и 12 блока 5 питанияустановлены одна относительно другой с образованием между ними, междуих соседними противолежащими стенками 14 и 15,...
