Тимаков
Устройство для удаления воздуха из центробежного насоса
Номер патента: 769099
Опубликовано: 07.10.1980
Авторы: Евстафьев, Константинов, Орлов, Тимаков, Яншин
МПК: F04D 15/02
Метки: воздуха, насоса, удаления, центробежного
...расположен в баке 13, заполнен. ном рабочей жидкостью Электродвигатель 14 приводит во вращение рабочее колесо 15.Связь надпоршневого пространства б с нагнетательной линией 7 осуществляется через отверстие 16. Гильза 5 в нижней части закрыта крышкой 17.Устройство работает следующим образом.При подключении к источнику питания электродвигатель 14 вращает рабочее колесо 15 насоса и в нагнетательной линии 7 создает давление рабочей жидкости, определяемое режимом работы насоса.Через отверстие 16 рабочая жидкость из нагнетательной линии 7 поступает в надпоршневое пространство 6 и своим давлением воздействует на стакан 3, который, отжимая пружину 11, торцевой кромкой 4 прижимается к крышке 17, в результате чего канал 8 отделяется от...
Металлорежущий станок с устройством для автоматической смены обрабатываемых деталей
Номер патента: 742105
Опубликовано: 25.06.1980
Авторы: Гурычев, Завьялов, Малышев, Тимаков
МПК: B23Q 7/14
Метки: автоматической, металлорежущий, обрабатываемых, смены, станок, устройством
...в зацеплении с ведущей шестерней 7, являющейся. выходным звеномредуктора 8 и установленной в корпусеоснования со стороны станка.Ведущая шестерня 7 в свою очередьзацепляется с шестерней 9 редуктора,соединяющейся с рейкой 10, жесткоукрепленной на цилиндре 11 гидропривода, перемещающемся по штоку 12, неподвижно укрепленному в корпусе.В средней части ползуна 5 установлен механизм захвата. приспособленийспутников, выполненный в виде. двухпальцев 13, являющихся штоками двухгидроцилиндров 14, размещенных вобщем корпусе параллельно друг другу(фиг.4),Привод пальца может быть выполненв виде одного или двух гидроцилиндров.В случае исполнения гидроцилиндра ввиде одного цилиндра с одним поршнемшток выполнен двусторонним для сое-динения то с...
Устройство для изготовления металлических ампул
Номер патента: 739010
Опубликовано: 05.06.1980
Авторы: Никитин, Останин, Пермяков, Соколов, Соловьев, Стародуб, Тимаков
МПК: C03B 23/18
Метки: ампул, металлических
...13 и 14 узла дозировапия и заварки металлическихампул, состоящего из электромагнитов -.15 и 16, подвижного сердечника 17, сое диненного со штокодержателем 18, штоков 19 и 20, на концах которых укреплены губки 21 и 22, возвратных пружинсжатия 23, пневматического цилиндра 24с поршнем 25 и концевых выключателей3026, 27, 28, 29, отчетно-измерительногоустройства, состояшего из регулировочной гайки 30 и отсчетной линейки 31,печи 32 для прогрева капилляра, термостата 33,Устройство работает следующим образом.Капилляр 34, заполненный щелочнымметаллом, располагается вертикально пооси печи 32 между подвижной щекой 5 40и неподвижной щекой 6, Электромагнит10 включен, При включении электромагнита 3 сердечник 4 втягивается в катушкуэлектромагнита...
Штамп для обработки цилиндрических заготовок
Номер патента: 721174
Опубликовано: 15.03.1980
Авторы: Лягин, Санков, Сафонов, Степанов, Субич, Тимаков
МПК: B21D 22/08
Метки: заготовок, цилиндрических, штамп
...положении. Он фиксируется в осевомположении и предохраняется от выпадания вниз под действием собственного веса и пружи-ны 11 фиксатором 18.При движении плиты 5 вниз вместе с ней перемещается копир 6 и пуансонодержатель 7, совместное движение которых происходит до соприкосновения упоров 13 и 14 с матрицей 2. В этот момент ползушка 10 и пуансонодержатель 7 "останавливаются а копир 6, продолжая движение вниз, винтовой нарезкой воздействует на бурт 8 йуансонодержателя 7 и смещает последний вначале в радиальном направлении; а затем в окружном, Благодаря шарйирному сочленению с ползушкой 10 пуансонодержатель 7 совершает круговое движение относительно шарнира, а пуансон 9 выступами производит смещение заготовки 13 и образование на...
Способ получения гранулированных неорганических сорбентов
Номер патента: 686989
Опубликовано: 25.09.1979
Авторы: Крылов, Питалев, Поспелов, Скороходова, Тимаков, Чухланцев
МПК: C01G 25/00
Метки: гранулированных, неорганических, сорбентов
...перед сушкой н порах воду. Увеличения пористости наблюдаются с ростом концентрации электролита в пропиточном растворе.Однако прямой зависимости не обнаруживается, так как на нее накладывается ионный обмен между электролитом пропиточного раствора и сорбентом, Варьирование природы и концентрации электролита позволяет в 20 широком интервале регулировать величину пористости и связанных с ней характеристик (удельной поверхности, ионообменной емкости и кинетических свойств) и получать сорбенты в раз в 25 личных ионообменных формах.При крупномасштабном производстве сорбентов для экономии реагентов,30Изменение удельного объемагидроксида циркония в зависимо,и природы интермицеллярной жи пор сорбента сти от концентрации дк ости (ИМЖ) 0,013 0,057...
Электроприводной насосный агрегат для подачи промывочной жидкости
Номер патента: 658317
Опубликовано: 25.04.1979
Автор: Тимаков
МПК: F04D 29/70
Метки: агрегат, жидкости, насосный, подачи, промывочной, электроприводной
...требуемое давление промывочной жидкости, подаваемой к потребителю через клапан 8 и канал 14 отводного цатрубка,Одновременно от редуктора 9 и валика 10 вращается фильтр 4. Промывочная жидкость поступает в насос 3 из бака через фильтр 4, который своими пластинами за держивает механические частицы, находящиеся в жидкости. Вследствие вра щения фильтра 4 скребки 5 очищают с пластин налипшие механические частицы. При подаче жидкости от выхода 15 насоса 3 в канали 14 ее давление действует на основной поршень 16. Под действием этого давления клапан 8, основной поршень 6 и дополнительный поршень 18 начинают двигаться вццз. Во время движения вниз вязкая жидкость из полости 21 через гидродроссель 23 вытесняет- зо ся в полость 22. Время...
Способ получения неорганического сорбента для извлечения соединений бора из растворов
Номер патента: 655413
Опубликовано: 05.04.1979
Авторы: Петров, Плышевский, Поспелов, Тимаков, Чухланцев
МПК: B01J 1/22
Метки: бора, извлечения, неорганического, растворов, соединений, сорбента
...способом, имеет следующие характеристики:Удельная поверхностьпо методу тепловойдесорбции аргонаУдельный объем порИстинная плотностьРазмер первичныхколлоидных частицв гранулах 103 АКоэффициент распределения по боруДинамическая емкость по бору 230 мэ/г0,173 смэ/г2,510 г/смэ 54 мл/г 86 мг ВОэгсорбента. 3 4чески связанной воды начинает удаляться при нагреве свыше 80 С. Большая часть химически связанной водыпредставлена гидроксильными группами, участвующими в анионном обмене.Все Формы химически связанной водыразрыхляют внутреннюю структуру коллоидных частиц гидроксида циркония,в результате чего она становитсяпроницаемой для сорбируемых ионов.Высокая дисперсность исходных гелей препятствует старению сорбента,ухудшающего его...
Сырьевая смесь для производства гипсобетонных панелей
Номер патента: 590283
Опубликовано: 30.01.1978
Авторы: Логвиненко, Тимаков, Третьякова, Урываева, Харенко, Чернышев
МПК: C04B 11/09
Метки: гипсобетонных, панелей, производства, смесь, сырьевая
...прочности, 25 Достшастся это тем, что сырьевая счссь, для производства гипсобетонных панелей, включающая строительный гипс, песок, опилки, известь и добавку, содержит в качестве добавки нефелиновый шлам, гипс-ангидрит и 30 ггпшоземистый цсчснт при слсду 1 ощем соотношении компонентов, все, %:Песок 48,0 - 52,0 Опилки 9,0 - 12,0 11 звссть 0,24 - 0,44 Нсфелпновый шлам 2,5 - 3,8 Гипс-ангидрит 0,1 - 0,35 Глинозсмпстый цемент 0,14 - 0,44 Строительньш гипс ОстальноеВведение в состав композиции прсдлагд.- мой добавки позволяст повысить прочность панелей и снизить их стоимость за счет применения отхода глиноземного производства - нсфслпнового шлама.Из сырьевой смеси, содержащей, вес. %: строительный гипс 34; песок 51; опилки 11; известь 0,4;...
Способ получения гранулированных неорганических сорбентов
Номер патента: 570389
Опубликовано: 30.08.1977
Авторы: Крылов, Питалев, Поспелов, Тимаков
МПК: B01J 1/22
Метки: гранулированных, неорганических, сорбентов
...че.Корректор Л, Брахнина Редактор Т. Горячева Заказ 2087/4 Изд. Кв 719 Тираж 947 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, К, Раушская наб., д. 4/5Подписное Типография, пр. Сапунова, 2 го сорбент практически сохраняет сорбционные свойства исходного геля.П р и м ер 1. Способ получения фосфата олова.35 л раствора (водното), содержащего 1 кг ЯпС 14 5 НзО при интенсивном перемешивании смешивают с 7,6 л раствора, содержащего 560 мл НзРО 4 (с 1=1,715 г/см) и 580 г КОН. Осадок выдерживают в течение 10 - 15 час и отмывают декантацией до рН=2,5. Отмытый гель фосфата олова промораживают в холодильнике при - ,15 С в течение 24 час. После размораживания гранулы фосфата олова отделяют от...
Сверлильно-клепальный станок
Номер патента: 569366
Опубликовано: 25.08.1977
Авторы: Канищев, Костомаров, Кузнецов, Тимаков
МПК: B21J 15/10
Метки: сверлильно-клепальный, станок
...общий вид,на фиг, 2 - вид по стрелке А на фиг, 1,Сверлильно-клепальный станок содержитустановленную на станине 1 направляющую2, на которой расположена сверлильная приводная головка 3 с механизмом подачи иповоротная траверса 4 с фиксирующим устройством управляемым рукояткой 5,Клепальйая головка 6 установлена ;:атраверсе 4 соосно с клепальной т оловкой,Механизм подачи 7 клепальной головки ввиде силовых цилиндров расположен па траверсе 4,Сверлильно-клепальный станок работаетследующим образом, Траверсу 4 фиксируютна необходимой высоте над заклепкой в пакете при помощи рукоятки 5, Пиноль станкавводится во внутрь клепальной головки 6 ификсируется винтом 8, при этом движениевращения передается через разъемную муфту на пуансон клепальной...
Состав мембраны ионоселективного электрода
Номер патента: 562766
Опубликовано: 25.06.1977
Авторы: Кирпичникова, Николаишвили, Тимаков, Хуцишвили
МПК: G01N 27/30
Метки: ионоселективного, мембраны, состав, электрода
...соль,щаяся полупроводником, имеющая боизкую растворимость, чем соль ка(напримерЬтхаЪрз,З тз ). 25Цель изобретения - обеспечение измерения ионов магния и повышение надежности.Для этого в качестве активного материала чувствительного элемента измерительного электрода использован фтористый магний, двуокись кремния и связующий - инертный материал (например, полистирол) при следующих соотношениях компонентов, вес.Ъ:Магний фтористый 50- 70Двуокись кремния 5-30Связующей (полистирол) 5 - 35Электрод представляет собой полисгироловый корпус, на торец которОго приклеивается мембрана указанного состава. В состав клея также входит полистирол, что позволяет обеспечить герметичность электрода с помощью одного из наиболее прочтых технологических...
Смывное устройство санузла рециркуляционного типа
Номер патента: 439442
Опубликовано: 15.08.1974
Авторы: Евстафьев, Иванов, Константинов, Тимаков
МПК: B64D 47/00
Метки: рециркуляционного, санузла, смывное, типа
...2, сообщается с каналом 13. Возух из магистрали 14 пуска сжатого воздуха по каналу 13 через открытый клапан 4 поступает в полость а сервоцилпндра. Под действием сжатого воздуха сервопоршснь 3 перемещается вместе со штоком 10, сжимая пружину б, Шток 10, па конце которого имеется клапан, закрывает окно 15, связывающее расходный бачок 1 со сливным баком 16. Сервопоршень 3, двигаясь в том же направлении сжимает пружину 9, усиливая прижатис штока 10 к окну 15. При этом сергопоршень, воздействуя на шток и сжимая пружину 7, открывает клапан 5, который связывает магистраль 14 пуска сжатого воздуха с магистралью 17 и перекрывает вытяжную трубу, Воздух поступает в бачок 1, вытесняя промывочную жидкость. При размыкании контактов 11...
Устройство для резки дротового стекла
Номер патента: 419483
Опубликовано: 15.03.1974
Авторы: Саранское, Сафонов, Тимаков
МПК: C03B 33/06
Метки: дротового, резки, стекла
...редуктор 7, диск 8 и тягу 9. 1-а нижнем ползуне 3, имеющем профилировапную поверхность, закреплен прямой плоский нож 10, который можно регулировать по вертикали. Верхний ползун 4 постоянно полжимается вниз двумя пружинами 11. На ползуцс 4 закреплены лве планки 12 с роликами 13, Мсжлу планками на штоке 14 укреплен резиновый прижимной валик 15, прокатывающцй лрот 16 по ножу. С одной стороны стоек 2 размещен упор 17, совершающий вертикальное лвижснце, а с другой - прикреплена направляющая 18 с опрслеленным количеством пазов, в которые загрухкастся дрот. Над направляющей расположен мягкий резиновый валик 19 лля принудительной подачи дрота.Устройсгво работает слелуюц 1 цм образом.В пазы направляющей 18 загружают лротовое стекло, которое...
Агрегат для уборки овощей
Номер патента: 369873
Опубликовано: 01.01.1973
Авторы: Мачихел, Ситников, Солодов, Тимаков, Штепо
МПК: A01D 45/00
Метки: агрегат, овощей, уборки
...ящиков. В кон 15 це сортировального стола над загрузочнымтранспортером установлена перекладочнаяподпружиненная, площадка 10 с планками 11,входящим 22 пр 22 1 перееладке ящиков с плодами в прорези поперечных планок 12 загрузоч 20 ного транспортера 5. Агрегат снабжен сиденьями И для рабочих,При работе агрегат движется вдоль рядковубираемых овощей.Рабочие-оборшики укладывают собранные25 плоды на поперечные транспортеры 2 и 3, движущиеся навстречу друг другу. С транспортеров плоды поступают на сортнровальный стол4, где находящиеся на сиденьях рабочие перебирают и сортируют их по весу н размерам,30 укладывая в соолтветствующие сортовые ручьи,З 69873 Риг У Фиг, 2 По ручьям плоды перемещаются к выходам и,попадают в установленные на...
Нейтронный фильтр
Номер патента: 361740
Опубликовано: 01.01.1973
Авторы: Авторы, Житарев, Степанов, Тимаков
МПК: G21G 4/02
Метки: нейтронный, фильтр
...так как требовалось менять радиус кривизны цейтроцовода.Цель изобретения - построцть нейтронный фильтр, который позволяет селективцо выделять пучок холодных нейтронов, увеличивая их интенсивность, цз пучка тепловых нейтроцоВ при полном отделении фона быстрых нейтронов.Это достигается благодаря тому, что нейтро новод выполнен из стандартного волцовода,например медного, и вдоль цейтроцовода рас- положена система мцкровццтов, позволяОщай задавать нужную кривизну цецтроцовода. 10 На фпг. 1 схематично показан предлагаемыфильтр.Нейтроцовод 1, выполненный цз медногОволцовода прямоугольного сечения, изогнут с помощью системы мцкровицтов 2 таким обра зом, что выход цейтроцовода выведен цз прямого пучка. Нейтроцовод может быть цзоптут как...
Способ получения моноэнергетических пучков
Номер патента: 409298
Опубликовано: 01.01.1973
Авторы: Вител, Гарев, Зелекюк, Степанов, Тимаков
МПК: G21G 4/02
Метки: моноэнергетических, пучков
...первичному пучку, причем величину этой скорости задают путем выбора угла Брэгговскнй мс)нокрпстялл, движуцнйся с постоянной скоростью, пересекает коллнмнровя 11 ьй пучок нейтро 1 ов Ое;ОГО спе 1.тра пр 11 чем нормаль к кристаллу образует с нап. леннем пучка постояннь 1 й угол ) . СоставляОПяя скОростн крисял,1 я, паря;1 лелы 11151 пучку нейтронов, равна 11 = Р,ггсов аПусть Р ( 1, нейтрон догоняет кристалл. Скорость нейтронов относительно крис 1талля равна 1 = Р - Ра)Те нейтроны, у которых скорость 1 такова, что для ннх выполняется условие Брэгга - Вульфа г.г = 2 сгсов а 1, г. - длина волны нейтрона, с 1 - межплоскостное расстояние,пг - порядок отражения), упруго отражаются под тем же углом т и летят со скоростью, рягпой 1", по с...
Устройство для измерения величины зазора между магнитными носителем и головкой
Номер патента: 384130
Опубликовано: 01.01.1973
Автор: Тимаков
МПК: G11B 15/62
Метки: величины, головкой, зазора, магнитными, между, носителем
...параллельно соединенными рабочим 8 и эталонным 4 датчиками емкостного типа. С 25 источника опорного напряжения 5 и амплитудцого детектора б сигнал поступает на бесконтактный переключатель 7 и далее на усилитель низкой астоты 8. В устройстве использован также генератор опорной частоты 30 9, которыц подклочсц одновременно к обо м бесконтактцым переключателям 7 ц 10. На выходе сигнал поступает на фильтр низкой частоты 11 ц далее на индикатор 12. Бесконтактные переключатели 7 ц 10, усилитель низкой частоты 8 и генератор 9 составляют фаз очувстви тел ьн ы й ус ил ц тель И.Величину зазора измеряют по принципу: сколько емкости рабочим датчиком вносится в схему, столько же емкости эталонным датчиком отццмается. Ицымц словами, компенсируя...

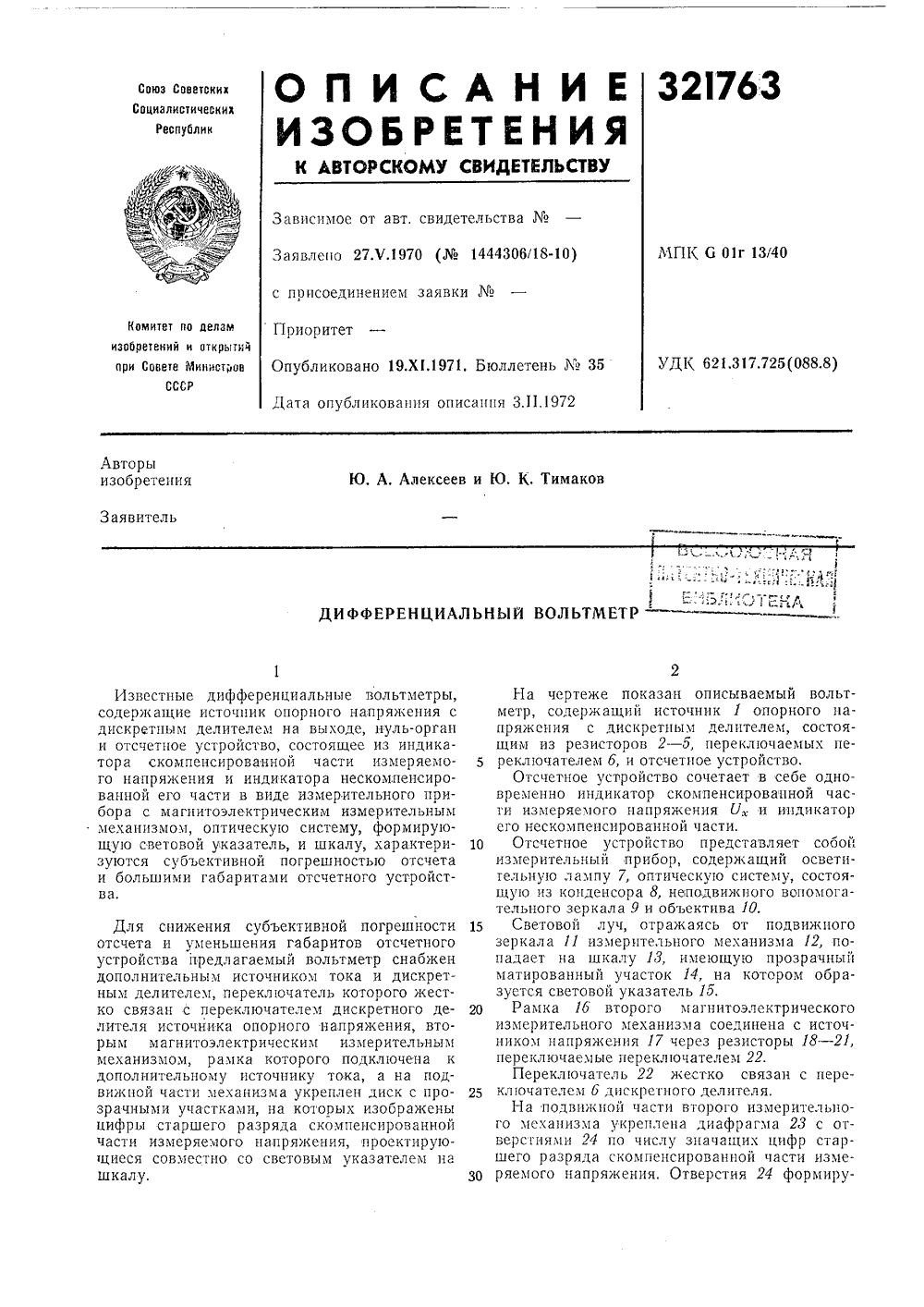

Дифференциальный вольтметр”1 5_,: ; -а., я.; -и: и ная iпк агши-: 1ш-г;: 1шiр vir-., -. -r-, 5—. sis. -uivj с. гц, а
Номер патента: 321763
Опубликовано: 01.01.1971
Авторы: Алексеев, Тимаков
МПК: G01R 13/40
Метки: 1ш-г, 1шiр, iпк, uivj, а, агши, вир, вольтметр"1, гц, дифференциальный, ная, •5»
...16 второго магнитоэлектрическогоизмерительного механизма соединена с источником напряжения 17 через резисторы 18 - 21,переключаемые переключателем 22.Переключатель 22 жестко связан с пере 25 ключателем 6 дискретного делителя.На подвижной части второго измерительного механизма укреплена диафрагма 2 З с отверстиями 24 по числу значащих цифр старшего разряда скомпенсированной части изме 30 ряемого напряжения, Отверстия 24 формируют на световом указателе 14 цифру 25 старшего разряда и указывающую риску 26.Прибор работает следующим образом.При подаче на вход измеряемого напряжения ббльшая его часть компенсируется встречно включенным напряжением от источника 1 с помощью дискретного делителя, состоящего из резисторов 2 - 5.Благодаря жесткой...
Устройство для скрутки и обрезки выводов конденсатора и стартера
Номер патента: 233097
Опубликовано: 01.01.1969
Автор: Тимаков
МПК: B26D 5/14, H01R 4/12, H02G 1/12 ...
Метки: выводов, конденсатора, обрезки, скрутки, стартера
...с частичным разрезом; на 2фиг. 2 - то же, вид сверху,Устройство содержит корпус 1 с цилиндрическим выступом, в который вставлен шток 2,совершающий возвратно-поступательное движение под действием толкателя 3 и пружины 24. На штоке закреплена зубчатая рейка б взацеплении с шестеренкой б. Последняя наглухо соединена с зубчатым сектором 7, передающим вращательное движение на звездочки 8, Звездочки вращаются в щечке 9, а их 3 основание упирается в планку 10. Нож 11 приводится в движение штоком 2, а возвращается в исходное положение пружиной 4. На полочке 12 расположены конденсатор и лампочка.Выводы конденсатора вставляются в пазы звездочек 8 свободными концами в сторону ножа 11, а сам конденсатор укладывается на полочку. Размер паза на...
Фотокомпенсационное измерительное устройство
Номер патента: 219003
Опубликовано: 01.01.1968
Авторы: Елисеев, Завод, Тимаков, Ткаченко, Ятманов
МПК: G01D 5/30, G01R 13/38
Метки: измерительное, фотокомпенсационное
...сопротивлением 15 обратной связи. Последнее включено последовательно с рамкой гальванометра, К выходу прибора 14 подключен также вход согласующего усилителя на лампе 1 б, в катодную цепь которой включено сопротивление 17, являющееся также катодным сопротивлением лампы 11. Источник питания имеет положительный полюс О 18 и отрицательный полюс 19, соединенный свходным зажнмом 20 устройства.Входной сигнал, подаваемый на входные зажимы 20 и 21, поступает одновременно на рамку 1 и вход лампы 11. Постоянная составляющая сигнала отклоняет рамку 1 гальванометра с укрепленным на ней зеркалом 6, что вызывает перемещение светового пятна от осветителя 2 по поверхности дифференциального фотосопротивления 7. На выходе мостовой схе- О мы возникает...
Поточная линия для чистки и разбраковки суровыхтканей
Номер патента: 182681
Опубликовано: 01.01.1966
Авторы: Вавинский, Каменецкий, Тимаков
Метки: линия, поточная, разбраковки, суровыхтканей, чистки
...бункер-компенсатор 1 б в стригальную машину 7.Бункеры-компенсаторы служат для ритмичной работы смежных устройств, а также для некоторой вылежки ткани в свободном состоянии. Каждый компенсатор имеет вид ста 182681циоцарцо закрепленной части 30 и шарнирно прикрепленного к ее нижнему основанию корыта 31 и снабжен конечными выключателями 32 и 33, Когда из компенсатора будет выбрана вся ткань 34, оца, натягиваясь через валик 35, нажимает ца конечный выключатель 32, который отключает привод последующего, например мерильного, устройства, что предотвращает разрыв ткаци. Если же компецсатор запол. няется полностью, то качающееся ца шарнире корыто 31 под действием веса ткани, преодолевая сопротивление пружины 36, нажимает на конечный...
Устройство для распределения волокнистого материала по бункерам лашин11м: . у.: . к гgt; amp; и8. чй07ьиа
Номер патента: 163933
Опубликовано: 01.01.1964
Авторы: Алексенцрт, Барашков, Башкин, Каменецкий, Магальник, Поль, Тимаков
МПК: D01G 15/40, D01G 23/04
Метки: бункерам, волокнистого, гgt, лашин11м, распределения, чй07ьиа
...свооодноеего прохождение по траспортеру.В конце каждого ленточного транспортерацмеотся лотки 14, соединенные с оункерамц4 последних в ряду чесальных машин.Работает устройство следующим образом,Волокнистый материал поступает из приготовительного оборудования и по пневмопроводу 15 подается в конденсер 1, откуда попадает на реверсцвный транспортер 7, поочереднообслуживающий ленточные транспортеры иподающий волокнистый материал под колки18, Захваченный колками движущегося транспортера 2 материал перемещается по дну короба 8 вдоль бункеров 4 первого ряда чесальных машин ц попадает в шахту 5 первой чесальной машины прц открытой заслонке 11.Задвижки перекрывают входные отверстияшахт только в случае останова отдельных машин,Прц заполнении шахты...
Чистовая форма к машине для выдувания стаканов
Номер патента: 107593
Опубликовано: 01.01.1957
Авторы: Гинзбург, Кутуков, Тимаков
МПК: C03B 9/34
Метки: выдувания, машине, стаканов, форма, чистовая
...сферической рабочеи поверхности 9 поддона.Подъем поддона происходит во время закрывания створок 1 и,2 под воздействием роликов П на коническую поверхность 10 поддона.Предмет изобретения1. Чистовая форма к машине для выдувания стаканов, выполненная в виде двух шарнирно монтированных створок и поддона со сферической обращенной кверху рабочей поверхностью, о т л и ч а ю щ а я с я тем, что, с целью увеличения ее срока службы и повышения качества изделий, она снабжена сменным поддоном, поднимающимся в момент закрытия створок и опускающимся в момент открытия створок и выдачи изделия.2. Чистовая форма по п. 1, от,личающаяся тем, что, с целью возможности смены поддона на ходу машины и подъема и опускания его в период работы формы, поддон...
Станок для намотки шелка на бумажные бобины
Номер патента: 15358
Опубликовано: 31.05.1930
Автор: Тимаков
МПК: B65H 54/06, B65H 63/08
Метки: бобины, бумажные, намотки, станок, шелка
...и предназначена для подъема стержня 63 с целью разъединения контактов 79 и 80, Подъем стержня 63 пружиной 76 осуществляется в момент совпадения прореза диска 64 с выступом диска 65. Для приведения механизма в начальное положение, вал 65 снабжен пальцеы 71. Пружина 70 (фиг. 4) прижимает диск 65 к диску 66 трубчатого вала 66, который несет заклиненное на нем зубчатое колесо 74, Последнее нолучает вращение от червяка 57 на валу 56, соединяющемся, также посредством червячной передачи 52 с валом 51. На конце вала 51 укрепдено зубчатое колесо, соединенное цепью 48 с другим зубчатым колесом на валу 5. Вал 5 со всем механизмом, передающим вращение шпинделям 31, помещен в кожухе 45 (фиг, 1 и 2), а подшипники шпиндедей 31 также закрыты...
