Дифференциальный вольтметр”1 5_,: ; -а., я.; -и: и ная iпк агши-: 1ш-г;: 1шiр vir-., -. -r-, 5—. sis. -uivj с. гц, а

Номер патента: 321763

Авторы: Алексеев, Тимаков

ZIP архив

Текст

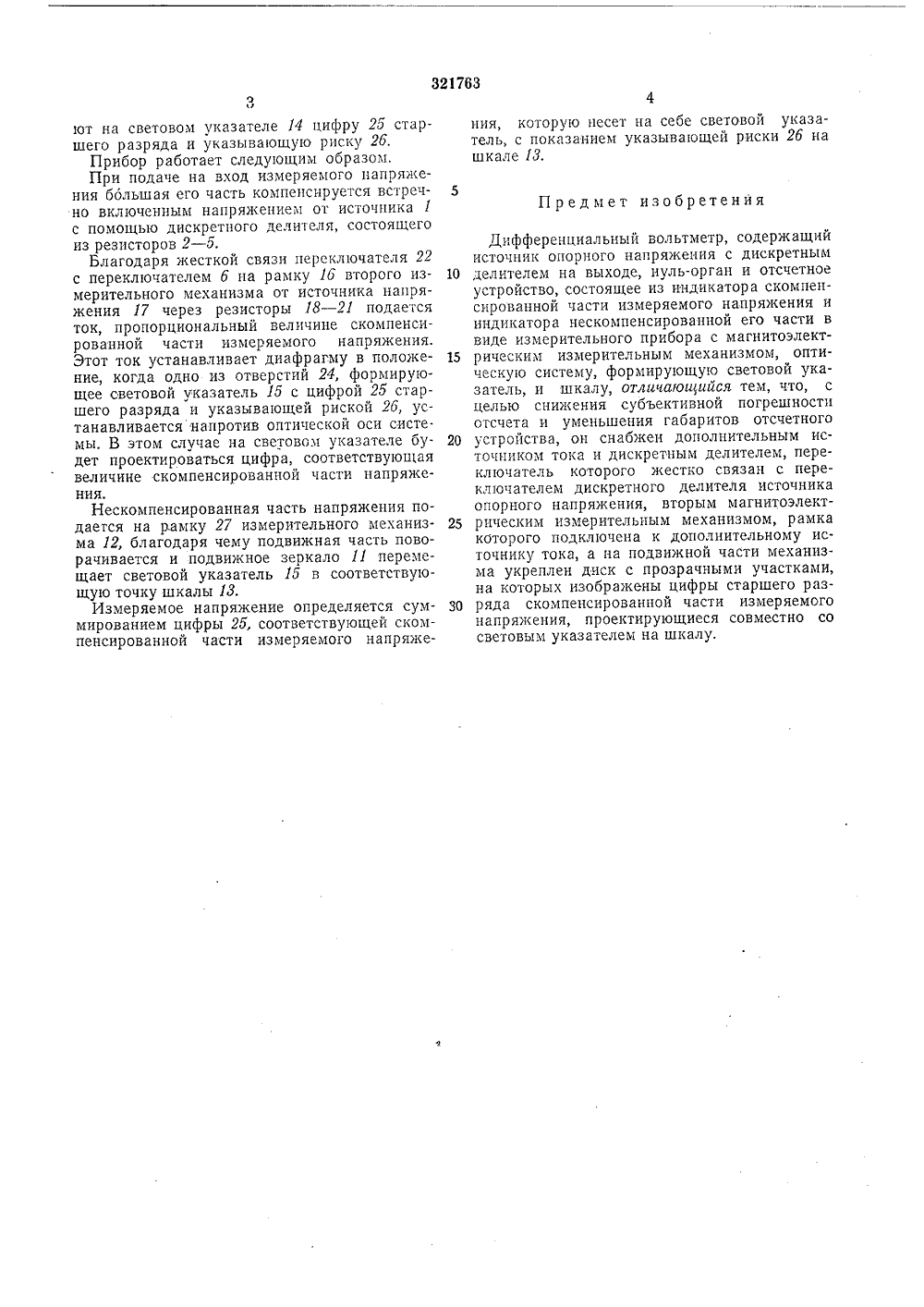

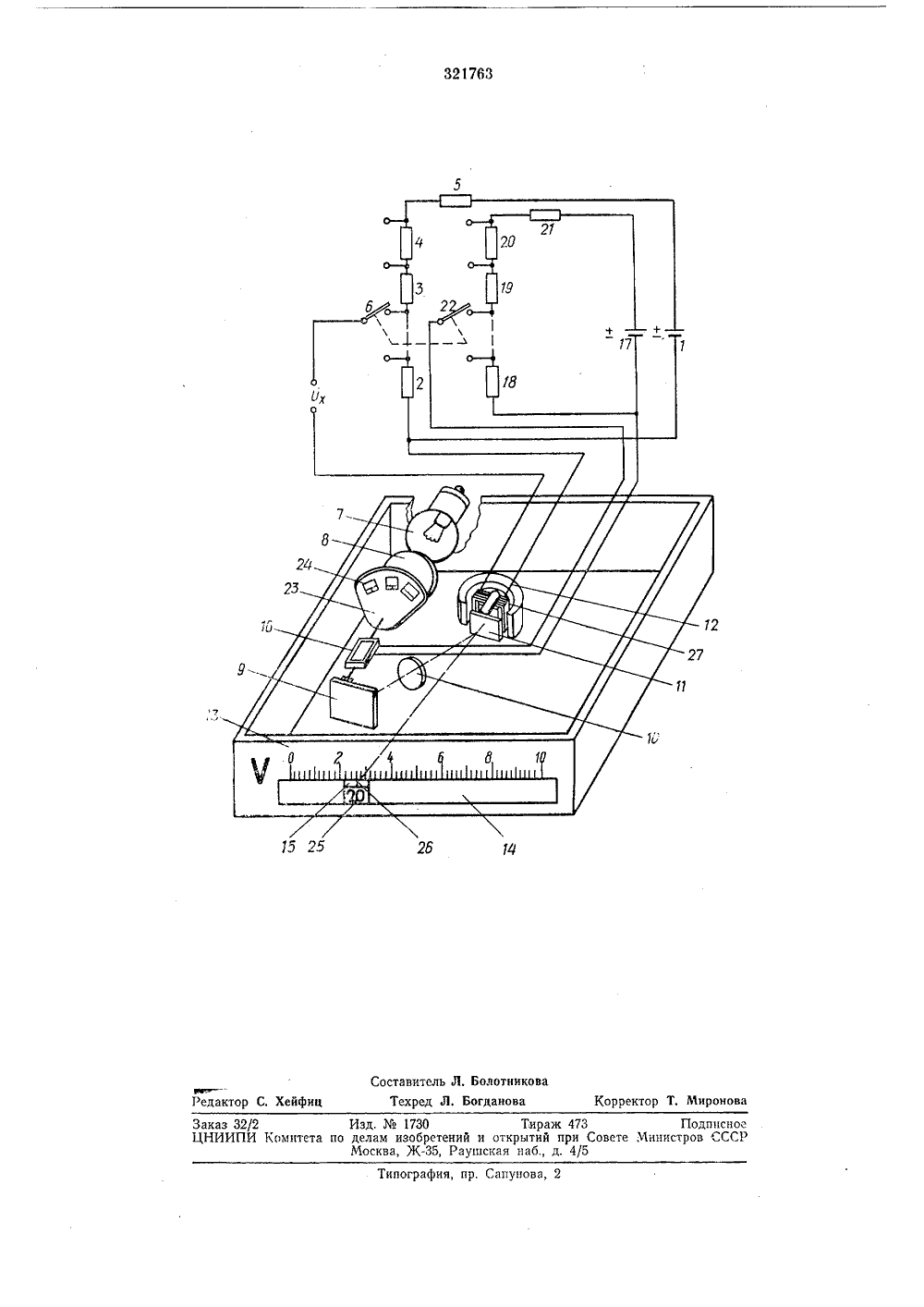

О П И С А Н И Е 32763ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Совеских Социалистических Республиксвидетельстваависимое от аП 1 6 01 г 13/ аявлеио 27 Х.1970 (.йю 1444306/18-10 т заявкиприсоединени Комитет по дела оритет зобретеиии и открытийпри Совете МинистровСССР Д 1 621.317.725 (088.8 Опубликовано 19.Х.1971. Бюллетень35Дата опубликования описания 3.11.1972 Авторыизобретения. Алексе 3 аявител ИФФЕРЕНЦИАЛЪНЫЙ ВОЛЬТМЕТР 2 ьтметры, жения с ль-орган индика- меряемо- пенсироого прительным рмирую- рактериотсчета устройстИзвестные дифференциальные вол содержащие источник опорного напря дискретным делителем на выходе, ну и отсчетное устройство, состоящее из тора скомпенсированной части из го напряжения и индикатора песком ванной его части в виде измерительн бора с магнитоэлектрическим измери механизмом, оптическую систему, фо щую световой указатель, и шкалу, ха зуются субъективной погрешностью и большими габаритами отсчетного ва. Для снижения субъективной погрешности отсчета и уменьшения габаритов отсчетного устройства предлагаемый вольтметр снабжен дополнительным источником тока и дискретным делителем, переключатель которого жестко связан с переключателем дискретного делителя источника опорного напряжения, вторым магнитоэлектрическим измерительным механизмом, рамка которого подключена к дополнительному источнику тока, а на подвижной части механизма укреплен диск с прозрачными участками, на которых изображены цифры старшего разряда скомпенсированной части измеряемого напряжения, проектирующиеся совместно со световым указателем на шкалу. На чертеже показан описываемый вольтметр, содержащий источник 1 опорного напряжения с дискретным делителем, состоящим из резисторов 2 - 5, переключаемых переключателем 6, и отсчетиое устройство,Отсчетное устройство сочетает в себе одновременно индикатор скомпенсировапной части измеряемого напряжения Ь, и индикаторего нескомпенсированной части.10 Отсчетное устройство представляет собойизмерительный прибор, содержащий осветигельиую лампу 7, оптическую систему, состоящую из коиденсора 8, неподвижного вспомогательного зеркала 9 и объектива 10,15 Световой луч, отражаясь от подвижногозеркала 11 измерительного механизма 12, попадает на шкалу 18, имеющую прозрачныйматиоованный участок 14, на котором образуется световой указатель 16.20 Рамка 16 второго магнитоэлектрическогоизмерительного механизма соединена с источником напряжения 17 через резисторы 18 - 21,переключаемые переключателем 22.Переключатель 22 жестко связан с пере 25 ключателем 6 дискретного делителя.На подвижной части второго измерительного механизма укреплена диафрагма 2 З с отверстиями 24 по числу значащих цифр старшего разряда скомпенсированной части изме 30 ряемого напряжения, Отверстия 24 формируют на световом указателе 14 цифру 25 старшего разряда и указывающую риску 26.Прибор работает следующим образом.При подаче на вход измеряемого напряжения ббльшая его часть компенсируется встречно включенным напряжением от источника 1 с помощью дискретного делителя, состоящего из резисторов 2 - 5.Благодаря жесткой связи переключателя 22 с переключателем 6 на рамку 16 второго измерительного механизма от источника напряжения 17 через резисторы 18 - 21 подается ток, пропорциональный величине скомпенсированной части измеряемого напряжения. Этот ток устанавливает диафрагму в положение, когда одно из отверстий 24, формирующее световой указатель 15 с цифрой 25 старшего разряда и указывающей риской 26, устанавливается напротив оптической оси системы, В этом случае на световом указателе будет проектироваться цифра, соответствующая величине скомпенсированной части напряжения.Нескомпенсированная часть напряжения подаегся на р.амку 27 измерительного механизма 12, благодаря чему подвижная часть поворачивается и подвижное зеркало 11 перемещает световой указатель 15 в соответствующую точку шкалы И,Измеряемое напряжение определяется суммированием цифры 25, соответствующей скомпенсированной части измеряемого напряже 3217634ния, которую несет на себе световой указатель, с показанием указывающей риски 26 на шкале 13,Предмет изобретенияДифференциальный вольтметр, содержащийисточник опорного напряжения с дискретным 10 делителем на выходе, нуль-орган и отсчетноеустройство, состоящее из индикатора скомпенсированной части измеряемого напряжения и индикатора нескомпенсированной его части в виде измерительного прибора с магнитоэлект рическим измерительным механизмом, оптическую систему, формирующую световой указатель, и шкалу, отличающийся тем, что, с целью снижения субъективной погрешности отсчета и уменьшения габаритов отсчетного 20 устройства, он снабжен дополнительным источником тока и дискретным делителем, переключатель которого жестко связан с переключателем дискретного делителя источника опорного напряжения, вторым магнитоэлект рнческим измерительным механизмом, рамкакоторого подключена к дополнительному источнику тока, а на подвижной части механизма укреплен диск с прозрачными участками, на которых изображены цифры старшего раз ряда скомпенсированной части измеряемогонапряжения, проектирующиеся совместно со световым указателем на шкалу.321763 Составитель Л. Болотниковаедактор С. Хейфиц Техред Л, Богданова Корректор Т. Миронова Типография, пр. Сапунова,аказ 32/2ЦНИИПИ Комитета зд.1730 Тираж 473 елам изобретений и открытий при Сове Москва, Ж, Раушская наб., д. 4/5 Подписное Министров СССР

Смотреть

Заявка

1444306

Ю. А. Алексеев, Ю. К. Тимаков

МПК / Метки

МПК: G01R 13/40

Метки: 1ш-г, 1шiр, iпк, uivj, а, агши, вир, вольтметр"1, гц, дифференциальный, ная, •5»

Опубликовано: 01.01.1971
