Тимаков

Номер патента: 1395157

Опубликовано: 15.05.1988

Авторы: Агарков, Потапов, Тимаков, Юров

МПК: A01B 39/10

Метки: культиватор

...от пары дисковых ножей 5 другой секции на расстояние между рядами растений, Шагомерное колесо 14 своей осью 15 в направляющих 16 рамы 1 может перемещаться вдоль продольной оси симметрии куль- щ тиватора, например, с помощью винта 17, связанного со штурвалом 18. Выступ 19 на шагомерном колесе 14 размещен так, что он через шаг посадки растений воздействует на золотник 20, 15 который гидравлически связан с гидро- цилиндрами 11 и 12, а также с гидро- системой, размещенной, например, на тракторе. Стабилизирующие ножи 4 снабжены горизонтальными ножевыми вставками 21 для стабилизации вертикальной устойчивости культиватора, (опорные колеса не показаны).Культиватор работает следующим образом. 55Перед началом работы положение выступа 19 на...

Номер патента: 1339499

Опубликовано: 23.09.1987

Авторы: Кисин, Клюев, Похваленский, Синевич, Сычева, Тимаков, Швецов

МПК: G05B 23/02

Метки: систем, характеристик, частотных

...воздействия,эквивалентный коэффициентусиления в каналах подЛ лстройки оценок Р(С) и)",)(Т);- ошибка компенсации вида.ЛЕ = х я, -а Р я 1 пы - а Я созеЛ Л (2)=а 1 Р(о -Р яюыС+аГЯЬ) -Я 3 сояы,Значение коэффициента усиления линейно зависит от частоты (м входного синусоидального воздействия. Однако коррекция коэффициента усиления Л по частоте у путем умножения невязки Я на текущее значение частоты не обеспечивает приемлемого быстродействия процессбв подстройки оценок ЧХ во всем диапазоне изменения частот, который на практике составляет О, 1-30 Гц,Работа предлагаемого устройства так же, как и известного, основана на автоматической компенсации сигнала х В, установившегося под действием входного сигнала х я = а я 1 пю на входе...

Номер патента: 1295371

Опубликовано: 07.03.1987

Авторы: Кисин, Клюев, Похваленский, Синевич, Сычева, Тимаков, Швецов

МПК: G05B 23/02

Метки: систем, характеристик, частотных

...сигналХ, получаемый на выходе первого сумматора 8 путем сложения сигналалаРзхпЖ с выхода второго блока 2 умножения и сигнала асояиС с выходачетвертого блока 4 умножения:л нХ=аРя пиС+аЯсояЖ.лПри несовпадении оценок Р и Я систинными измеряемыми значениямиР(ц) и Я(Я) на выходе второго сумматора 9 возникает ошибка компенсацииЕ видаЕ =Хвых -Х=аР(и)-Ьяхпий+аЯ(Я)- -ЯсояИс, (1)не равная нулю. Проходя через первыйфильтр 12, блок 15 зоны нечувстви"тельности, первый блок 16 коррекцииусиленияи управляемый усилитель 18, 3 12953 ошибка компенсации Е поступает на входы первого 1 и третьего 3 блоков умножения, В результате детектирования ошибки Я сигналамиаА (И) я 1.п(ыСЯ, )иаА,(ц)соя(сд+р ),где А(я) и ц(Ы) - амплитудная ифаэовая частотные...

Номер патента: 1278954

Опубликовано: 23.12.1986

Авторы: Михайлов, Сивохин, Сурков, Тимаков

МПК: G11B 7/24

Метки: дисковый, записи, информации, носитель, оптических, сигналов

...7 слои, а такжекольца из герметизирующего или клеющегоматериала 8, образующие зазор 9.В составе устройства записи информации дисковый носитель работает следующимобразом,Промодулированное информацией излучение с лазера фокусируется на информационном слое 6, проходя защитный слой 7(напримериз полиметилметакрилата толщиной порядка 0,2 мм) и воздушный зазор 9, образованный герметизирующим иликлеющим (например, герметиком) материалом 8, имеющим кольцевую форму. Воздействие сфокусированного излучения приводит к локальному нагреву и испарениюматериала информационного слоя 6 (например, теллура толщиной 20 мм), который нанесен методом вакуумного напыления натеплоизолирующий слой 5, например полимерный лак толщиной 10 - 12 мкм.В результате...

Номер патента: 1224705

Опубликовано: 15.04.1986

Авторы: Беликов, Кислов, Тимаков, Тычинин

МПК: G01N 27/90

Метки: вихретоковое, неферромагнитных, проводимости, удельной, электрической

...неферромагнитных изделий,Устройство содержит соединенные 15 последовательно генератор 1, вихретоковый преобразователь 2, фазометр 3, сумматор 4 и блок 5 деления. Устройство содержит также фазовращатель 6, включенный между генератором 1 и 20 фазометром 3, соединенные последовательно амплитудный детектор 7, подключенный к вихретоковому преобразователю 2, сумматор 8 и логарифмический усилитель 9, выход которого подключен к второму входу блока 5 деления, и два источника 10 и 11 опорного напряжения, подключенных соответственно к вторым входам сумматоров 4 и 8. ЗОУстройство работает следующим образом.Генератор 1 возбуждает вихретоковый преобразователь 2, установленный на контролируемом изделии (не показано). Информационный сигнал с...

Номер патента: 1216637

Опубликовано: 07.03.1986

Авторы: Беликов, Кислов, Тимаков, Тычинин

МПК: G01B 7/06

Метки: диэлектрических, покрытий, толщиномер

...детектор 6,Толщиномер содержит второй комплект иэ. аналогично соединенныхвторого накладного вихретоковогопреобразователя 7, второго Фазочувствительного детектора 8 и второгоамплитудного детектора 9, второгоФазовращателя 10 и второго сумматора 11, а также блок 12 деления,через который сумматоры 6 и 11 соединены с индикатором 13,Толщиномер работает следующимобразом,Автогенератор 1 обеспечивает питание преобразователей 2 и 7 синусоидальным током, Причем преобразователь 2 удален от изделия на расстояние , равное искомой толщине диэлектрического покрытия, а преобразователь 7 - на расстояние ,1 + о, где о - заданное и Фиксированное в процессе ,контроля расстояние. Вносимые на,пряжения преобразователей 2 и 7 ,являются Функциями...

Номер патента: 1191888

Опубликовано: 15.11.1985

Авторы: Кисин, Клюев, Михайлов, Похваленский, Сычева, Тимаков, Швецов

МПК: G05B 23/02

Метки: систем, характеристик, частотных

...1 = ай(Ра) -- Р) ыпш 1 + Я(ы) - Я) созЫ, (1)откуда следует, что какова бы ни была амплитуда синусоидального воздействия на входе САУ и Р (т. е. каково бы ни было значение 1), при равенстве нулю невязки евсегда соблюдаются равенстваР=Р(а,ы); Я= фа,ы).Таким образом, благодаря введению в устройство двух синхронно работающих аттенюаторов оценки Р и Ц ЧХ САУ и Р не зависят от амплитуды входного воздействия. Однако изменение коэффициента 1 в этом случае приводит к изменению в 1 раз амплитуды ошибки в компенсации, что, в свою очередь, вызывает существенное ухудшение динамических свойств подстройки идентификаторов Р и Ц. Для устранения влияния аттенюаторов на динамические характеристики устройства в него введен управляемый усилитель 18,...

Номер патента: 1191814

Опубликовано: 15.11.1985

Авторы: Беликов, Кислов, Тимаков, Тычинин

МПК: G01N 27/90

Метки: вихретоковый, диэлектрических, покрытий, толщиномер

...4/5 Филиал ППП "Патент", г, Ужгород, ул.Проектная, 4 Изобретение относится к контрольно-измерительной технике, использующей метод вихревого контроля, иможет быть использовано для измерений расстояния до электропроводящихпокрытий, толщины диэлектрическихпокрытий, амплитуды вибраций изделийи поверхностей.Цель изобретения - .повышения точности измерений,На чертеже представлена блок-схема вихретовокового толщиномера.Толщиномер содержит соединенные,последовательно генератор 1, вихретоковый преобразователь 2,фазочувствительцьй детектор 3, второй входкоторого подключен к генератору 1,блок 4 возведения в квадрат, сумматор 5, блок 6 извлечения квадратного корня ц второй сумматор 7, второйвход которого подключен к выходу фазочувствительцого...

Номер патента: 1190350

Опубликовано: 07.11.1985

Авторы: Айдукас, Асаявичене, Голубев, Попов, Старосельский, Тимаков, Фоминский

МПК: G03G 13/00, G03G 9/107

Метки: магниточувствительного, проявителя, электрографического

...диспергирования 10 кг порошка в час. В результате электроэрозионного диспер гирования железа электрическими разрядами в воде образуется порошок со средними размерами частиц 0,8 мкм, Частицы порошка имеют сферическую форму и состоят из железных сердечников, покрытых оксидной пленкой из магнетита. В порошке содержится до 30 мас.Е частиц с размерами более 1 мкм, не пригодных к использованию в электрографическом проявителе изза своих больших размеров. 351Образующийся порошок выносится течением воды из реактора диспергирования, будучи взвешенным в воде, Эту суспензию направляют в сосуд 40 выдерживания, где выдерживают при комнатной, температуре в течение времени, укаэанного в таблице. Прн выдерживании без перемешивания в этом...

Номер патента: 1129659

Опубликовано: 15.12.1984

Авторы: Жирихин, Затыльников, Клейн, Рыбин, Тимаков, Юфит

МПК: G12B 9/10

Метки: держатель, преобразователя, ультразвукового

...на нем отсчетным механизмом, а третий ролик - на каретке, причем один конец троса соединен с кареткой, а другой - с планкой,а угломер и фиксатор размещены на направляющей. 5 10 15 40 45 50 55 На фиг. 1 приведен держатель ультразвукового преобразователя, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - схема, поясняющая процесс перемещения ультразвукового преобразователя вдоль держателя; на фиг. 4 - каретка, вид сбоку; на фиг. 5 - вид Б на фиг. 4.Держатель ультразвукового преобразователя содержит (фиг. 1) направляющую 1, каретку 2 с осями 3 и колесами 4, на которой размещен ультразвуковой преобразователь 5, с возможностью вращения вокруг трех взаимно перпендикулярных осей 6 (фиг. 4 и 5). Преобразователь 5 стопорится...

Номер патента: 1094683

Опубликовано: 30.05.1984

Авторы: Кривоногов, Митичкин, Санков, Тимаков

МПК: B23D 23/00

Метки: заготовки, прутка, резки, штамп

...в отверстии подвижногоножевого блока упора-толкателяс узлом осевого перемещения перпендикулярно перемещению подвижногоножевого блока, включающего клиновую пару, механизм изменения поперечного сечения прутка снабжен дополнительным инструментальным блоком,установленным по направлению подачипрутка за основным инструментальным блоком, при этом основной инструментальный блок выполнен в видеверхнего подвижного и нижнего неподвижного бойков с горизонтальнымразъемом, образующим в сомкнутомположении рабочий контур эллиптической формы, дополнительный инструментальный блок выполнен в видеподвижной полэушки с вырезом в форме двустороннего клина и двух клиновых бойков с вертикальным разъемом, установленных в вырезе ползушки и образующих в...

Номер патента: 1073190

Опубликовано: 15.02.1984

Авторы: Бадаев, Головкин, Киселев, Пантелеев, Тимаков, Тишкин, Царевский, Шеханов

МПК: C03B 37/12

Метки: непрерывного, стекловолокна

...штангу выполнятьсборной - из стержня и трубки, соединенных по резьбе и зафиксированныходин относительно другого при помощи гайки и штифта, На фиг. 1 схематично показаноустройство в двух проекциях, наФиг. 2 - ролик."нитесборника, разрез,на Фиг, 3 - один из вариантов ролика для намотки двух нитей, нафиг. 4 - вариант соединения нитесборника с раскладчиком,Основными узлами устройства являются плавильный сосуд 1 с фильерной пластиной 2, из которого вытягиваются элементарные волокна 3,.Склеивающиеся в нитесборнике 4 в комплексную нить 5, проходящую черезраскладчик б и наматывающуюся на бобину 7 приемного механизма 8, Раскладчик 6 при помощи штанги 9 жестко связан с нитесборником 4, имеющим каналы 10 для подачи замасливателя в зону склеивания...

Номер патента: 1070339

Опубликовано: 30.01.1984

Авторы: Тимаков, Храпунков

МПК: F04D 29/00

Метки: жидкостей, загрязненных, насоса, перекачивания, предвключенный, фильтр, щелевой

...и не препятствует их проникновению в проточную часть насоса.Цель изобретения - повышение на- у дежности работы насоса.Поставленная цель достигается тем, что в нредвключенный щелевой фильтр насоса для перекачивания загрязненных жидкостей, содержащий установленные на одном валу с рабочим колесом насоса кольцевые элементы, снабжен вихреобразователем, кольцевые элементы расположены концентрично относительно друг друга и вихреобразователя, соединены между 4 О собой при помощи радиальных перемычек и имеют заостренные входные кромки.Кольцевые элементы в зоне радиальных перемычек могут быть снабже ны прорезями.На Фиг. 1 изображен насос с пред- включенным щелевым фильтром, продольный разрез, на Фиг. 2 - вид А на фиг. 1; на фиг, 3 - вид А...

Номер патента: 1053001

Опубликовано: 07.11.1983

Авторы: Бердов, Книгина, Линник, Тимаков

МПК: G01N 33/38

Метки: активности, цемента

...к генератору высокой чаототы, воздействуют на них высокочастотным полем, олрецепяют изменение частоты генератора и ло полученнымрезультатам графоаналитическим способом определяют активность цемента. Опреаепение активности цемента произвоцят спеаующим образом.Готовят раствор из цемента и пескапри соотношении 1:3, Укпааывают его 1 Ов форма-балочки с размерами 40 х 40 х160 мм и улпотняют на вибропаощвдке,Возможна укпаака раствора во фтороппастовую форму того же.объема (три балаки). Затем форму с раствором помещают 15между эаектродами конденсатора, подключенного к высокочастотной установке.Генератор настраивают на резонансную частоту в диапазоне 1-100 МГц. В по- мент вкшочения установки фиксируют начальную резонансную частоту, а затем в...

Номер патента: 1047648

Опубликовано: 15.10.1983

Авторы: Банковский, Гурычев, Кабаидзе, Тимаков

МПК: B23Q 3/157

Метки: металлорежущий, многоцелевой, станок

...станка 2. Внутри портальной стойки располагается шпиндельная бабка 3 с вертикально-продольно-подвижным шпинделем 4. На верхнем торце стойки располагается.наклонный инструментальный магагазин 5 с размещенным в нем подвижным инструментальным барабаном 6, фиксирующимся с помощью по крайней мере двух зажимов 7, выполненных в виде рычажноповоротного механизма, приводимого в действие от гидропривода (не показан) и установленного на основании с возможностью взаимодействия с подвижным барабаном по круговым направляющим, выполненным на нем. Инструментальный магазин 5 установлен на стойке в трех точках, одна из которых представляет ось 8, расположенную со стороны, противоположной шпинделю, перпендикулярно его оси, а две другие опоры 9...

Номер патента: 1036491

Опубликовано: 23.08.1983

Авторы: Банковский, Гурычев, Кабаидзе, Тимаков

МПК: B23Q 3/157

Метки: автоматической, захват, инструмента, смены, устройства

...на фиг. 3 - разрез Б - Бна фнг. 2; на фиг. 4 - разрез В - В нафиг. 3.Захват устройства автоматической смены инструмента выполнен в виде корпуса 1с расположенными в нем двумя губками,выполненными в виде кольцевых элементов 2, имеющих общий центр окружности.Центр окружности гнезда для захвата инструмента смещен относительно центра,окружности кольцевых элементов для создания большего усилия удержания инструмента. По окружности захвата инструмента выполнен кольцевой буртик 3, профиль кото-:рого соответствует профилю зажимнойчасти инструмента. Кольцевые элементы 2установлены на двух осях 4, которые расположены с противоположной стороны относительно заходной части губок за центром их окружности. Кольцевые элементы 2 по наружному диаметру...

Номер патента: 1036490

Опубликовано: 23.08.1983

Авторы: Банковский, Бромберг, Гарин, Гончарук, Гурычев, Кабаидзе, Масловский, Петухов, Тимаков, Фирсов, Чуркин

МПК: B23Q 3/157

Метки: многоцелевой, станок

...оси шпинделя 5,На плите 1 станка, расположена станина 8, на которой с возможностью перемещения в поперечном относительно осингпинделя направлении установлено устройство 9 крепления, обрабатываемой детали 10, на корпусе 11 которого укреплен 2рабочий .стол 12 с горизонтальной осью поворота, пернендикуляриой к оси шпинделя.Устройство 9 снабжено механизмом фиксации и зажима (не показан) приспособлений - спутников 13, приводом главного вращения рабочего стола с приспособлением - спутником и приводом круговой подачи с позиционированием через 0,001. В корпусе со стороны, противоположной размещению стола, вмонтирован дополнительный привод 14 вращения стола в токар.ном режиме. Станок снабжен устройством 15 накопления и. смены приспособлений -...

Номер патента: 1015482

Опубликовано: 30.04.1983

Авторы: Карпов, Лавров, Тимаков

МПК: H03D 1/06, H03K 5/00

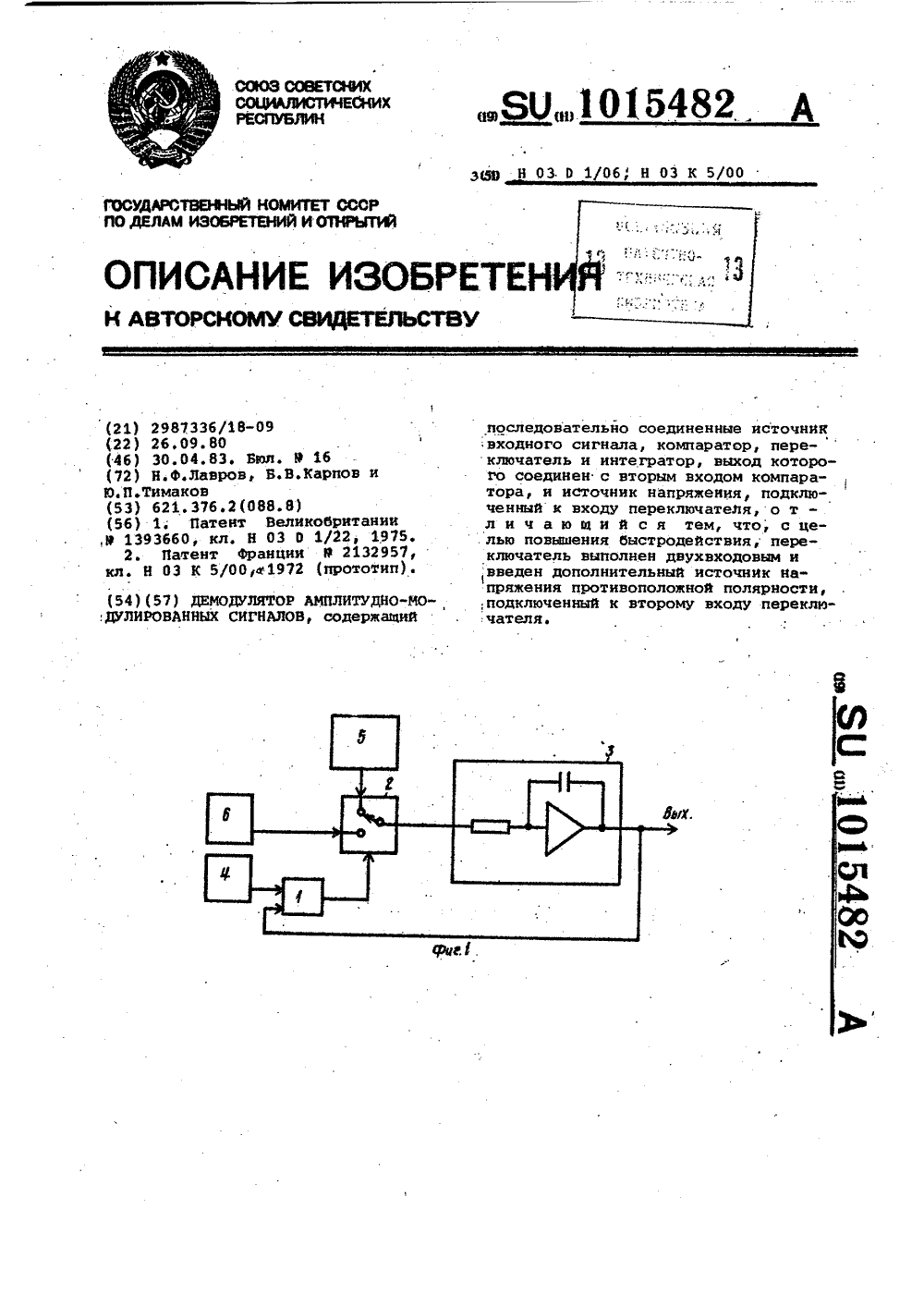

Метки: амплитудно-модулированных, демодулятор, сигналов

...сигналов, содержащем последовательно соединенные источник входного сигнала, компаратор, переключатель и интегратор, выход которогосоединен с вторым входом компаратора,и источник напряжения, подключенный,к входу переключателя, переключательвыполнен днухвходовым и введен дополнительный источник напряжения проти-воположной полярности, подключенныйк второму входу переключателя.На.фиг.1 приведена схема предлагаемого демодулятора; на фиг.2 - эпюры, поясняющие его работу,Демодулятор амплитудно-модулированных сигналов содержит компаратор1, переключатель 2, интегратор 3,источник 4 входного сигнала, источник5 напряжения, дополнительный источникб напряжения противоположной полярности.Демодулятор амплитудно-модулированных сигналов работает...

Номер патента: 998242

Опубликовано: 23.02.1983

Авторы: Лукомский, Подружин, Тимаков

МПК: B65G 1/08

Метки: выдачи, перемещения, цилиндрических

...пружин 12 к торцам направляющей 3 со стороны загрузки и разгрузки изделий, параллельно рукаву 6 так, что сек-. ции 10 в исходном положении находятся заподлицо с кромками паза 5, т.е. на уровне поверхности направляющих 3, взаимодействующих с изделиями. Такое положение обеспечивается и исполнением секций 10 высотой меньшей глубины паза 5 на толщину стенок рукава 6. Поверхности сопрягаемых между собой секций 10 выполнены овальными, за счет чего при работе пневмопобудителя обеспечивается подвижность каждой секции.Устройство гравитационного стеллажа работает следующим образом.Загрузочное устройство (не показано) подает шины 9 в гравитационный стеллаж, заполняя его для хранения и последующей выдачи разгрузочным устройством (не показано)....

Номер патента: 994413

Опубликовано: 07.02.1983

Авторы: Лаптева, Московских, Подчайнова, Поспелов, Тимаков

МПК: C01G 25/02

Метки: диоксида, циркония

...он успещно противостоит действию высоких температур,в результате затрудняются процессы укрупнения глобул, разрыва контактов между ниии и их спекания.Нижний предел гидротермальной об". работки 95 фС обусловлен тем, что процессы потери хииически евязанной воды иэ глобул и упорядонивание их структуры начинаются при 80-90 С, а становятся заметнции при указанной59944выше температуре за время не менее,часа, которое необходимо также дляравномерного прогрева партии продукта Верхними пределами являются;температура 150 С и время 6 часов.Вы". зше этой температуры и при большейпродолжительности наряду с упорядо"чиванием структуры и сжатием скелетагеля начинают протекать процессы укрупнения глобул, разрывов сетки . 1 вглобулярного скелета, в...

Номер патента: 986481

Опубликовано: 07.01.1983

Авторы: Лаптева, Московских, Подчайнова, Поспелов, Тимаков, Харлампович

МПК: B01J 20/06

Метки: олова, фосфата

...получаются продукты с повышенным содержанием фосфора, в которых фосфатные группы находятся в положении мостиковых связей и привиты к поверхности. В результате этого поверхность фосфата олова становится неоднородной, что приводит к асимметричному размыванию хроматографических пиков цри проведении газохроматографических разделений.Рекомендуемый интервал температуры замораживания обусловлен тем, что при температуре выше - 8 С образуютсяомеханически непрочные продукты с меньшей плотностью упаковки первичных коллоидных частиц в сетке геля (,координационное число 5-6 и ниже), вследствие чего продукты получаются более крупнопористыми и непригодными для5 986разделения легких газов. При температуре ниже - 20 С плотность упаковкио7-8 не...

Номер патента: 981873

Опубликовано: 15.12.1982

Авторы: Поспелов, Тимаков, Чарина, Эльтеков

МПК: G01N 15/02

Метки: молекулярно-массового, полимеров, распределения

...где Э - гидродинамический диаметр макромолекул, см, принимаемый,равным диаметру пор гидроксида циркония;М - средняя молекулярная массаФракции;) - константа Флори,"Я - характеристическая вязкость,дл/г. П р и м е р. Проводят определение. молекулярно-массового распределения хлопковой целлюлозы марки 25, сорт 1 ГОСТ 595-79) из раствора в кадоксене разбавленном водой в соотношении ,1:1, До разбавления кадоксен содержит 1,8-0,1 мас.3 кадмия и 29,1 ф 0,3 мас.3 этилендиамина. Для приготовления раст" вора целлюлозы 0,25 г целлюлозы растворяют в 25 г кадоксена и после разбавления водой получают 0,53-ный раствор, имеющий рН 13. В стеклянные ампулы объемом 10 мл, предварительно взвешенные, помещают образцы диоксида циркония с размером частиц...

Номер патента: 925565

Опубликовано: 07.05.1982

Авторы: Балашов, Бородин, Митичкин, Орлов, Санков, Тимаков

МПК: B23D 23/00

Метки: прутков, резки, труб, штамп

...С, зависящую от диаметра и хи-мического состава разрезаемого прока. 55651та. Полэушки 3 могут быть связаны с 1каретками 9 посредством пазов и выступов, выполненных соответственно в сегментах 1 О и 4 (см. Фиг. 1) . По второму варианту полэушки 3 могут бытьсвязаны с каретками 9 посредствомпазов и выступов, выполненных непосредственно на ползушках 3 и в каретках 9 (см. Фиг, 6).Выполнение по 1 в второму варианту позволяет сократитьгабариты штампа.Ятамп работает следующим образом. В профильную рабочую поверхностьвкладышей 6 помещают прокат 22, после чего усилием пресса верхняя плита 1 штампа начинает опускаться, приэтом клинья 2 через ползушки 3 и сегменты 4, воздействуя на вкладыши 6,стараются переместить их в противоположные стороны. Этому...

Номер патента: 900308

Опубликовано: 23.01.1982

Авторы: Биченов, Клюев, Тимаков, Швецов

МПК: G09B 9/00

Метки: водителя, средства, транспортного, тренажер

...квадрату круговой частотыпри К С Юпдя исключения выходаисполнительных приводов на упоры, сэтой же целью крутизна фильтра высоких частот для Ю(И)с (при условииЕЮСйс ) должна быть не менее+20 дБ/дек.Такая частотная характеристикаможет быть реализована фильтром спередаточной функциейр 2 р 210 15 Из сигнала, пропорционального вычисленному ускорению, с выхода вычислителя 5, с помощью фильтра 6 отсеивается низкочастотная состав 40 ляющая, как не несущая воспринимаемой человеком акселерационной информации. С выхода фильтра 6 сигнал профильтрованного ускорения поступает на вход блока 7, а затем дваж ды интегрируется с помощью блоков 8 и 9, т.е. на выходе блока 9 формируется сигнал, пропорциональный перемещению кабины тренажера, в...

Номер патента: 900182

Опубликовано: 23.01.1982

Авторы: Кувикова, Лаптева, Московских, Подчайнова, Поспелов, Тимаков, Харлампович

МПК: G01N 31/08

Метки: газохроматического, разделения, углеводородов

...ширины на уров" не 0,856 и 0,156. Оптимальные условия хроматографического анализа определяют методомкрутого восхождения,Условия хроматографического анализа: хроматограф - ЛХММД, 1 модификация, тип детектора - катарометр,колонка, длиной 1 м и диаметром 3 ммадсорбент - диоксид циркония, гранулированный методом замораживания;размер зерна 0,1-0,16 мм; температуОра термостата и испарителя 200 С;гаэ-носитель - гелий; скорость газаносителя - 30 мл/мин, количествопробы - 0,3-0,5 мкл, рекомендуемаяскорость ленты - 240-720 м /час,Качественная характеристика разделения (порядок выхода и относительное время удерживания компонентов): 2 4сидом циркония, гранулированным методом замораживания. Согласно установленному порядку колонку, заполненную...

Номер патента: 885668

Опубликовано: 30.11.1981

Авторы: Папцов, Тимаков

МПК: F16K 1/24

Метки: затвор, поворотный

...фиг. 1 представлена конструк"ция затвора; на Фиг, 2 - сечение А-Ана фиг. 1; на фиг. 3 - сечение Б"Бна фиг. 1; на Фиг. 4 - сечение В-Вна фиг, 1; на фиг. 5 - сечение Г-Гна фиг. 1.Затвор состоит из корпуса 1, крышки 2, запорного диска 3, рычага 4 сосферическим подпятником 5, закрепленного на корпусе через палец б иповоротную стойку 7 и подвижнц свя"занного одним концом с Г-образным пазом, выполненным на корпусе сборнойплаты 8, а другим опирающегося черезшарнирный подшипник 9 на стенки наклонного фасонного паза поворотногосектора 10, который в свою очередьопирается на корпус 1 и крышку 2 торцовыми поверхностями через шарики 11.В поворотный сектор вставлен червячный сектор 12, приводимый в движение червяком 13, закрепленным в корпусе 1 с...

Номер патента: 880674

Опубликовано: 15.11.1981

Авторы: Бондарев, Котельников, Мазаев, Парахин, Пучков, Соценко, Сувориков, Тимаков, Хромов, Шелободкин

МПК: B23K 37/02

Метки: сварки, слоем, флюса, электродуговой

...размещен флюсоап. - парат 7 с бункером 8 и механизмом 9 его возвратно-поступательного перемещения, содержащим: червяк 10, червячное колесо 11, размещенное на гайке 12, расположенные в корпусе 13, и трубу 14 с элементом фиксации 15 от поворота, установленные соосно с, бункером, На наружной стенке бункера выполнена резьба 1 6 под гайку 12. Бункер снабжен всасывающим трубопроводом 17, подающим трубопроводом 18 и следящей системой 19.Устройство работает следующим образом.Перед сваркой необходимо сварочную головку 3 и флюсоаппарат 7 установить в рабочее положение относительно шва, Для этого флюсоаппарат 7 совместно со сварочной головкой 3 с помощью поворотного круга 6 ориентирует таким образом, чтобы флюс подавался в разделку шва перед...

Номер патента: 872494

Опубликовано: 15.10.1981

Авторы: Воротникова, Иванова, Логвиненко, Серегина, Тимаков, Третьякова, Урываева, Харенко, Чернышев

МПК: C04B 15/02

Метки: смесь, ячеистобетонная

...7 0,05 0,06 0,07 0,07 0,06 0,06 Гипс двуводный,% Портландцемент,% 3,14 13,4 Бисульфат нат%0,44 Предел прочности при сжатии, кгс/см69 60 68 57 37 54 Объемный вес,кг/м680/ 795 800 74 780 675 87Полуводный гипс 0,45-3,70Алюминиевая пудра 0,05-0,07Ангидрит 1,54-2,00Нефелиновая руда 0,46-0,63Молотый песок ОстальноеНефелиновый шлам имеет следующий химический состав, вес.7.: Ы 0.24,64 А 1 04,61; Ге 03,19; Т 10 а 0,54; СаО 47,30; К 20 1,94; Й 4 0,30; 09 0,40; Н 0 3,70; п.п.п. 11,70.Нефелиновая руда имеет следующий химический состав, вес,%: 510 41,28; А 10 26,38; ГеО 4,40; Т 10 0,32; СаО 7,221 И 90 1,22; 0 0,581 йа 0 8,80 КО 2,803 НО 2,64; п,п.п2,06. Известь строительная комовая,молотая до удельной поверхнос 2494 ф ти 4600-4650 см(м...

Номер патента: 872185

Опубликовано: 15.10.1981

Авторы: Банковский, Болотин, Гурычев, Тимаков

МПК: B23Q 3/157

Метки: автоматической, инструментов, металлорежущий, смены, станок, устройством

...(магазин инструментальных головок неоказан) . На стойке 1 установлено с воэможностью перемещенияв вертикальном направлении основание 6 с радиусными направляющими 7в виде. планок, укрепленных по еготорцам На основании 6 расположенавтооператор 8 и механизм его перемещения, выполненный в виде кареткии установленных в ее корпусе с возможностью поворота вокруг осей 9двух роликовых пар 10Оси 9 расположены в вертикальной плоскости симметрии соответствующих роликовых парравноудалейно от их концов. На одной иэ осей 9 установлена приводнаяшестерня 11,сцепляющаяся с одной стороны с шестерней привода (не показана),а с другой - с рейкой 12,укреплен, 8721850 20 ной на основании конгруэнтно направ- ляющим.Работает станок следующим образом, В...

Номер патента: 770737

Опубликовано: 15.10.1980

Авторы: Банковский, Гурычев, Тимаков

МПК: B23Q 3/155

Метки: автоматической, инструмента, металлорежущий, сменой, станок

...перемешдется шпиндельная бабка 2 с двумягоризонтальными шпинделями 3 и 4 одиниз которых инструментальный 4, а другойголовочпый 3,С одной стороны (с левой стороны относительно стойки) размещен магазин 5барабанного типа цля инструментов, магазин инструментальных головок 6, снабженный направляющими 7 цля перемещенияголовок, выполненными в вице привертных планок.Станок снабжен устройством автоматической смены инструментов Всзахвдтами9, перемещдющимисяпокруговым направляощим 10, которые выполнены ввиде планок, укрепленных на траверсе11, установленной на стойке 1 .На лобовой ппите шпинцельной бабки2 со стороны размещения магазинов ук- .реплены другие части направляющих 12в випе прпвертпых планок, которые стыкуются с направляющими 10...
