Терешков

Номер патента: 1027626

Опубликовано: 07.07.1983

Авторы: Терешков, Яковлев

МПК: G01P 15/13

Метки: акселерометр

...40конструктивная схема акселерометра,на Фиг. 2 - сечение А-А на фиг. 1.В подшипниковых узлах 1 корпусаприбора установлен полый герметический сосуд 2. Внутренняя полость сосуда выполнена в виде трех составныхсоосных цилиндров различных размеров.Центральный цилиндр имеет диаметр 2 Ви длину Ь, боковые цилийдры .одинаковы, имеют диаметРы 2 йзи длины 5(Н-Ь), причем й,р й . В средней1Засти боковые цилиндрй имеют выступы., Э, длина которых несколько больше длины самих цилиндров,Сосуд может приводиться во вращение электрическим двигателем 4, укрепленным в корпусе прибора, сос"тоянной угловой скоростью вокругосевой линии подшипников, являющей.ся измерительной осью акселерометра.: щ 0Во внутреннюю Полость сосуда помещается чувствительный...

Номер патента: 947259

Опубликовано: 30.07.1982

Авторы: Бережной, Горелов, Потапов, Терешков, Фендросов, Харьковский

МПК: E01C 23/06

Метки: каменных, нагрева, слоя

...устройство с нагревателями инфракрасного излучения, общий вид; на фиг, 2 -то же, вид с торца; на фиг. 3 - нагреватель инфракрасного излу. чения с полыми штырями; на фиг. 4 - сечение А-А на фиг. 3.Устройство имеет нагреватель 1 инфракрасного излучения, несущую конструкцию в виде поперечных и продольных связей 2 и 3, соединенных посредством шарниров 4 и тяг 5 с 1 о продольной балкой 6, которая для ее подъема и опускания через шатуны 7 и кривошип 8 соединена с мотор-редукторами 9, жестко закрепленными на платформе 10, направляющие 11, прикрепленные к нижней части нагревателей 15 1 рамки 12 с полыми тонкостенными штырями 13, направленными вершиной клина вниз.Устройство работает следующим образом.При переукладке железнодорожного...

Номер патента: 934358

Опубликовано: 07.06.1982

Авторы: Гондаревский, Кузнецов, Садовников, Твердохлебов, Терешков

МПК: G01N 29/04

Метки: искатель, катящийся, ультразвуковой

...ра 7, электрически соединенный сФормула изобретения Заказ 3926/39Подписное ВНИИПИТираж 8 Э 9335раэователем 2 ультразвуковых колебаний, и кронштейн 8, в котором расположена ось 13.Ультразвуковой катящийся искательработает следующим образом.Размещают ультразвуковой катящийся искатель в установкене.показана ) для нераэрушающего контроля посредством кронштейна 8, соединяютего с ультразвуковым дефектоскопом1,на показан ) через .высокочастотныйразъем 7 и устанавливают его на конт.ролируемом изделии 9. В процессе контроля при перемещении контролируемого иэделия 9 относительно ультраэвукового катящегося искателя обод 4 сэластичным протектором 5 свободновращается на неподвижной оси 1, удер.живаемый на ней специальным болтом 6.В процессе...

Номер патента: 929309

Опубликовано: 23.05.1982

Авторы: Быстров, Васильев, Волков, Галанцев, Егоров, Зорий, Калюта, Князев, Попков, Скульский, Сущев, Терешков, Хагажеев, Шамро

МПК: B22D 7/00

Метки: анодов, медных

...на процесс образованияпассивируюцей пленки. Одна треть измельченной меди подается на поверхность изложницы перед заливкой в нее расплава, при этом происходит экранирование поверхности изложницы от теплового удара.Для предотвращения приварки анодов к телу изложницы поверхность изложницы перед заливкой расплава обра В батывают пульпой, состоящей иэ шамотного мертеля и воды. На нагретой поверхности изложницы вода быстро испаряется и остается защитная корочка шамотного мертеля. При заливке расплава корочка вплавляется в тело анода и вместе с ним загружается в электролиэные ванны. При электроли 4зе медь анода растворяется, а шаиотный мертель опускается на дно ванныв шлам. Выведение шамотного мертеляиэ шлама в процессе его...

Номер патента: 920529

Опубликовано: 15.04.1982

Авторы: Абрамов, Ермолаев, Терешков

МПК: G01P 15/08

Метки: акселерометр, цифровой

...матрицы фотоприемников 6 тактовый генератор 8,схемы И 9-12, триггер знака 13,триггеры 14-16, схемы ИЛИ 17 и два двоичных счетчика 18 и 19.Акселерометр работает следующим образом.В отсутствие ускорений вдоль осей Х и У, являющихся измерительными,жидкое включение 2, являющееся чувствительным элементом, находится вцентральной части ампулы 1 и имеетФорму шара. Это обусловлено выбором формы рабочей полости ампулы 1 в виде арочного, свода, а также действием капиллярных сил; Наличие ускорения вдоль оси Х приводит к смещениюжидкого включения 2 вдоль этой же оси на величину, пропорциональную величине смещения. Наличие ускорения вдоль оси У приводит к изменению площади сечения жидкого включения 2 (в плоскости, нормальной оси У). Знак...

Номер патента: 901913

Опубликовано: 30.01.1982

Авторы: Абрамов, Ермолаев, Терешков

МПК: G01P 15/08

Метки: акселерометр

...по счетным входам счетчика 14 через схему 15 йереноса прямого и обратного кодов со сдвигом на один разряд в сторону старших разрядов.При этом устройство работает в соответствии с рекуррентным соотношениемф 1,-. (и) - г(п) 1, (4) где 1 - текущее значение входногоколичества импульсов.Таким образом с поступлением каждого очередного иипульса с выхода датчика 2 положения в счетчике 14 записывается число, равное квадрату числа входных импульсов. Схема 12 задержки обеспечивает постоянство импульсов в счетчике 13 после окончания переноса .импульсов из счетчика 13 в счетчик 14.После окончания поступления импульсов с выхода датчика 2 счетчик 13 переводится в исходное состояние, а в счетчике 14 записывается код.М, соответствующий квадрату...

Номер патента: 891859

Опубликовано: 23.12.1981

Авторы: Гриценок, Красильщиков, Терешков, Чесновицкий, Щербенок

МПК: E02F 5/08

Метки: траншейный, экскаватор

...работает следующим образзом,Перед началом работы гидроаккумулятор21 (фиг. 3) регулируется на давление, соответствующее максимально допустимому крутящему моменту на роторах рабочего органа (независимо от категории грунта).Клапан 24 настраивается на давлениесрабатывания, соответствующее максимальной скорости рабочего хода при разработкегрунта определенной категории прочности,Насосом 23 в гидропневмоаккумуляторах20 через открытые краны 25 и 26 создаетс:давление рабочей жидкости равное давлению срабатывания клапана 24.При соответствии сопротивления резанию грунта давлению в аккумуляторах, крутящий момент от привода трактора на роторы 9 (фиг. 2) передается валом 5 черезшестерню 7, сателлиты 11 и эпициклическоеколесо 8. Подвижная...

Номер патента: 883268

Опубликовано: 23.11.1981

Авторы: Белозеров, Веледеев, Гарбузов, Донской, Кузин, Попов, Пранцкунас, Терешков, Трусов

МПК: E02F 5/10

Метки: ложа, образования, раструбного, трубопровода

...с кулачками пары переключателей 13 и4 механизма 4 вертикального перемещения. Ведущий вал 15 вариатора кинематически связан с ходовым шасси экскаватора 2 посредством зубчатого редуктора 16 и установленной на его входном валу 17 звездочки 18, находящейся в зацеплении с башмаками гусеницы 19. Механизм 4 вертикального перемещения дополнительно землеройного органа 3 выполнен в виде силового цилиндра, связанного с лвухпозиционным электрогилрораспрелелителем 20, а переключатели 13 и 4 механизма 4 вертикального перемещения выполнены электромеханическими и каждый из них электрически соединен с золотником лвухпозиционного электрогилрораспрелелителя 20. Дополнительный землеройнцй орган 3 пассивного типа выполнен в виле ск 1 бка, установленного на...

Номер патента: 881224

Опубликовано: 15.11.1981

Авторы: Атрощенко, Вязмитин, Гильяшенко, Красильщиков, Терешков, Чесновицкий

МПК: E02F 9/02

Метки: землеройной, органа, рабочего, ходовое

...указатели в виде двуплечих элементов 13 и 14, посредством которых шарнирно связаны штоки гидроцилиндров 1 О и 1.Уголопределяет положение передней опоры относительно рамы 1, угол Я - положение задней опоры относительно той же рамы.Верхцее полокение контура соответствует расположению составных частей ходового устройства рабочего органа при работе на установленной глубине, а среднее и нижнее положения соответствуют расположению составных .частей ходового устройства рабочего органа при переходе из транспортного положения в рабочее при заглублении рабочего органа, при этом среднее положеиие соответствует расположению передней опоры 3 относительно рамы 1 рабочего органа при изменении угла , а нижнее положение - расположению задней опоры 5...

Номер патента: 861509

Опубликовано: 07.09.1981

Авторы: Красильщиков, Марахов, Рейдер, Терешков, Чесновицкий

МПК: E02F 9/22

Метки: автоматической, гидравлическое, землеройной, нагрузки, стабилизации

...б, обратного клапана 7, регулируемых гидромашин 8 и 9, соединенных между собой, управляющих гидро- цилиндров 10 и 11, клапана 12, предохравительного клапана 13, линий связи 14 а 15, напорной 16 и сливной 17 магистралей и магистрали подпитки 18.На фиг. 2: прямая 1 - зависимость давления в сервоцилиндре 5 от скорости Ч хода машины, прямая 11 - зависимость суммы давления настройки золотника 6 и перепада давлений клапана 13 от скорости хода машины.При нормальной работе машины, без перегрузок, когда давление Рв в напорной магистрали 16 в пределах нормы, устройство работает следующим образом. Насосом 1 масло подается через обратный клапан 3 к гидропневмоаккумулятору 4 и к сервоцилиндру 5, который управляет регулируемым насосом привода...

Номер патента: 859914

Опубликовано: 30.08.1981

Авторы: Гондаревский, Кузнецов, Садовников, Твердохлебов, Терешков

МПК: G01N 29/04

Метки: ультразвукового, ферромагнитных

...из ферромагжтных материалов, иа фиг.2 - разрез А-А фиг, устройства,Устрой нз немагнитн омэакрепле иею"каещий к ство содержит корпусого материала, на которны магннтопроводы 2 и пр ним постоянвюй магнит 3859914 10 20 Заказ 7537/66 07 Подписное Между магнитопроводами 2 размещен ультразвуковой искатель 4, На корпусе 1 при помощи оси 5 закреплен магнитный шунт 6, имеющий возможность замыкать 1 агнитопроводы и электромагнитс сердечником 8.устройство работает следующим образом.В исходном положении прн установке устройства на поверхности контролируемого иэделия не показано) и отсутствии дефекта в поле излучения- приема ультразвукового искателя 4 магнитный шунт 6 замыкает магнитопроводы 2. При этсм магнитный поток, создаваемый постоянным магнитом...

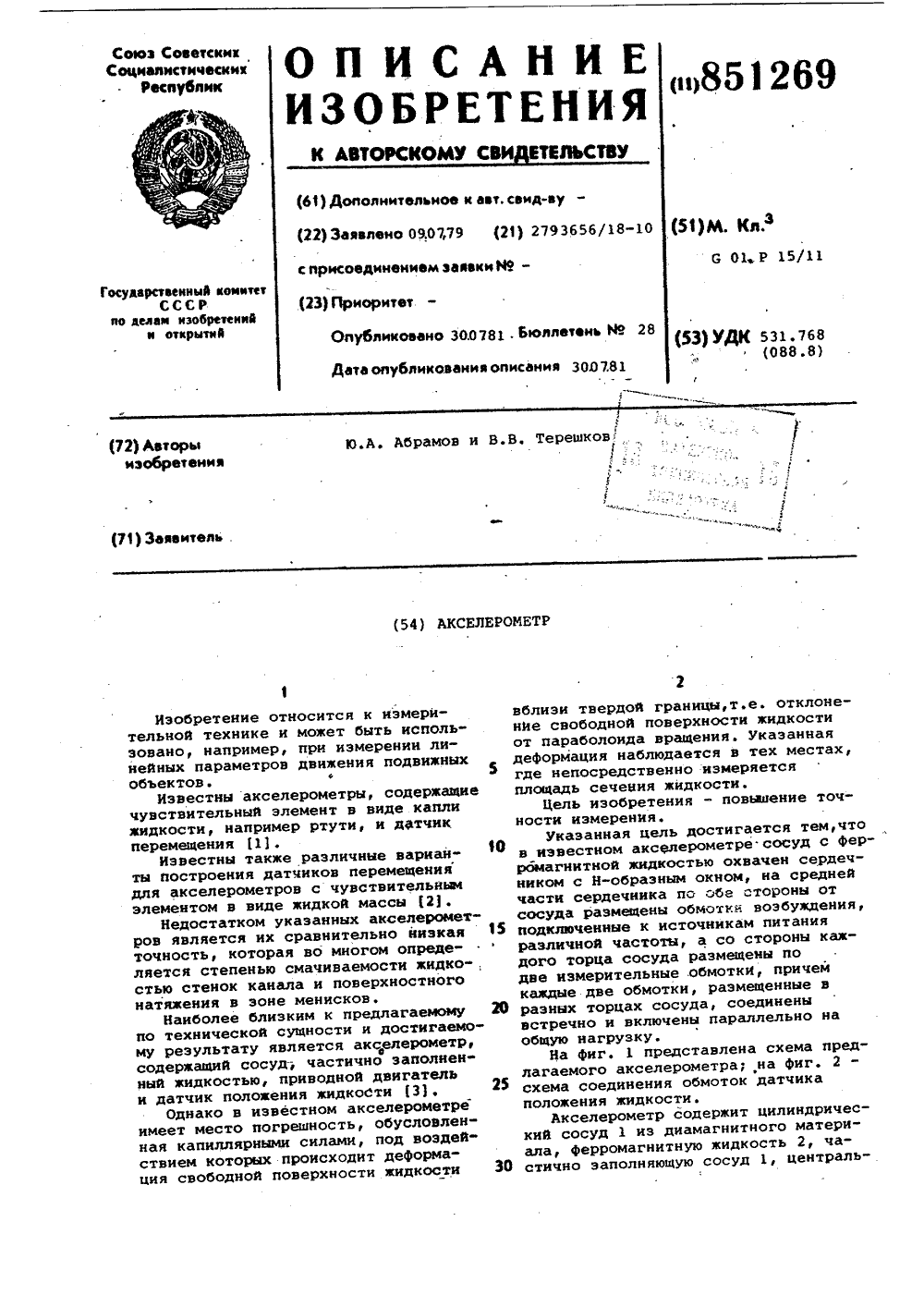

Номер патента: 851269

Опубликовано: 30.07.1981

Авторы: Абрамов, Терешков

МПК: G01P 15/11

Метки: акселерометр

...таким образом, что вершина этого пара- И болоида лежит вне сосуда 1. Изменение величины ускорения ведет к тому, что параметр параболоида изменяется, т.е. изменяется радиус границы раздела жидкость-газ. 40 Ц =а зимф, О) Используя частотный метод,селек 0 ции, можно выделить, например, со-, ставляющую вида ЦА+Ва которая несет информацию о величине ускорения и свободна от составляющейвследствие чего и обеспечивается повышение точности измерения ускорения, Выражение (3) получают на основании выражений -(1) и (2), что продиктовано методическими соображениями. Однако и в действительности, несмотря на более сложный характер зависимостей (1) и (2), обусловленных наличием поверхностных волн, в 5В том случае, когда ускорение отсутствует, граница...

Номер патента: 845102

Опубликовано: 07.07.1981

Авторы: Абрамов, Терешков

МПК: G01P 15/093

Метки: акселерометр

...Кроме этого, устройство включает фото приемники 12 и 13, установленные в корпу се у торцов сосуда 1; указатель-преобразо ватель 14 сигнала с фотоприемником; сило вые обмотки 15 и 6 магнитоэлектрического исполнительного элемента; постоянный кол цевой магнит 17, установленный на чувст вительном элементе 3 и являющийся элемен том обратной связи; торцовые крышки 18 ротора 1, выполненные прозрачными для по тока излучения оптического излучателя 7Акселерометр работает следующим обра зом.Ротор 1 с помошью двигателя 6 приводится в равномерное вращение. В результате жидкость 2, частично заполняюшая ротор 1, отбрасывается к периферийной части полости и происходит взвешивание чувствительного элемента 3. При этом часть чувствительного элемента...

Номер патента: 819385

Опубликовано: 07.04.1981

Авторы: Кирса, Колесник, Терешков

МПК: G01M 15/00, G01M 17/007

Метки: диагностированиятехнического, состояния, транспортныхсредств

...соединен с осциллоскопом 7.Устройство содержит также генера тор 8 визирной линии 9 и генератор. 10 маркера, подключенный к второмувходу коммутатора и управляемые с помощью органов 11 и 12 управления потеняиометрические преобразователи 1 3и 14 соответственно, Последние связаны с выходами блока 4 сравнения. Ктретьему входу коммутатора 3 подключен выход блока 5 памяти.Коммутатор сигналов поочередно подает ив вход осциллоскопа 7 исследуемыйсигнал 15, сигналы верхнего 16 и нижнего17 допускаемых значений параметра, а также сигнал, поступающий от генератора 8 визирной линии 9. Благодаря этому на экране осциллоскопа получаются иэображенияисследуемого сигнала визирной линии, атакже верхнего и нижнего допускаемыхзначений сигнала и...

Номер патента: 787578

Опубликовано: 15.12.1980

Авторы: Вязмитин, Красильщиков, Мильшин, Терешков, Чесновицкий

МПК: E02F 9/02

Метки: землеройной, органа, рабочего, ходовое

...фиг. 5 - схема соединения камер гидроцилиндра.Ходовое устройство с рабочим органом 1 содержит раму 2, переднюю и заднюю опоры 3 и 4, которые при помощи дышла 5 соединены с тягачом 6. Передняя опора 3 ходового устройства имеет передний мост 7 (фиг, 2 с парой колес, которые управляются с помощью тяг 8. передний мост 7 соединен с дышлом дополнительно посредством прикрепленных к нему цепей 9 и звездочек 10. В каждой ветви цепей 9 имеется натяжное устройство, состоящее из гидроцилиндра 11 с пружиной 12 и крана 13 (фиг. 5). Звездочки 1 О закреплены на дышле 5 с помощью вертикального вала 4.Для амортизации удара при движении вперед дышло 5 имеет демпфирующие пружины 15 и тягу 16, имеющую на конце плоскую вилку 17, служащую для стопорения вала...

Номер патента: 751919

Опубликовано: 30.07.1980

Авторы: Бондарев, Голик, Красильщиков, Марахов, Терешков, Чесновицкий

МПК: E02F 5/08

Метки: траншейный, экскаватор

...присоединяется к трактору 3, Привод 4 трактора соединен через коничеЗ 0 скую передачу с валом 5 солнечной шес 751919терйи б планетарного редуктора ротора,эпициклическое колесо 7 соединено с,ротором 8, а водило 9 и сателлиты 10 соединены с рычагами П, на концах которых установлены регулируемые амортизаторы 12 и 5И. Оси 14 амортизаторов закреплены накронштейиах рамы 15 рабочего органа.Полая ось 1 б редуктора ротора жесткозакреллена;на раме 1 б рабочего органа,расположена соосно с валом 5 и воспринимает изгибающие моменты от усилия резания и массы роторов,Для,предотвращения резких колебанийамортизаторы И снабжены демпферами 17.Рабочий орган экскаватора работает 15следующим образом.Перед началом работы амортизаторы12,и И регулируютоя на...

Номер патента: 737641

Опубликовано: 30.05.1980

Авторы: Глазунов, Кирса, Колесник, Потапенко, Терешков

МПК: G01M 15/00

Метки: диагностирования, состояния, средств, технического, транспортных

...соединен с входом осциллоскопа.Предлагаемое устройство позволяет оператору с большой точностью вести обработку сигнала, отображенного на экране осциллоскопа, с помощью визирной линии и маркера. При этом потенциометрические преобразователи обеспечивают передачу на блок сравнения сигнала, точно соответствующего положению визирной линии и мар. кера и представляющего собой электрический эквивалент исследуемых величин (например, для кривой давления топлива у входа в форсунку - величины угла впрыскивания и давления начала впрыскивания).На фиг. 1 показана блок-схема устройства для диагностирования технического состояния транспортных средств; на фиг. 2 - положение маркера и визирной линии на экране осциллоскопа при исследовании кривой...

Номер патента: 644642

Опубликовано: 30.01.1979

Авторы: Бондарев, Голик, Гриценок, Красильщиков, Терешков, Чесновицкий

МПК: B60K 17/16

Метки: редуктор, самоходной, трансмиссии

...дило 3. На входном валу уста та 4 и регулируемый насос-мо Крутящий момент от вала посредством муфты 4 на эп 15 колесо и через сателлиты б к солнечной шестерне 7, закреп. лу 8. Для блокировки эпицпк леса на отдельном валу, связ пусом, закреплен храповик 9. На валу 8 установлен нер насос-мотор 10, с помощью связанный с насосом-мотором Для устранения перегрузок ческой системе предусмотрен тельный клапан. Редуктор уст ду главной муфтой сцеплени передач,При работе редуктора крут от входного вала 1 передаетс 30 ту 4, эпициклическое колесо,34 Тираж 821 Подписета СССР по делам изобретений и открытий, К, Раушская паб д. 4/5 Изд.венного комит13035, Москв каз 2627/6 НПО Госуда Типография, пр. Сапунова, 2 к водилу 3, жестко соединенному с...

Номер патента: 595541

Опубликовано: 28.02.1978

Авторы: Балюк, Горлышкин, Лютов, Раскин, Терешков

МПК: F04D 29/28

Метки: колесо, рабочее, центробежное

...направляющих и обпагцснцо) ки й г 011 срхцости фиксатора позволило строгофКспроват. Почожснис здкрылка в л)обомзО цромсжуточио) 1)оложснии, что гривсло к поОСИ 1 С 5МСЦПО невозмож- производиИзобрстсцш. Опк Областси вентиляторостроеция, а и к центробежным рабочим колссам.Известно центробежное рабочее колесо, содержа цсс лиски и установленные между ними с возможностью поворота лопатки и фиксирующие штифты 11.Однако в известном колесе ирп помощиштифтов фиксируются только два крайн)гх поло)кснцч логдтки, таким Образом, искОдете возможш)сть точного регулировдии Производительности вентилятора.Известно и другое центробсж нос рабочее колесо, являющееся наиболее близким по тсхцгчссгсой сущности и достигаемому результа) к изобрстсцню,...

Номер патента: 590824

Опубликовано: 30.01.1978

Авторы: Бенцианов, Бергштейн, Вайнштейн, Терешков

МПК: G11C 11/00

Метки: запоминающее, оперативное

...сигнал, запрещающий прием информации с кодовых шин б адреса и подключающий регистр 3 адреса через коммутаторы 7 к разрядным выходам счетчика 8. Блоки памятии 2 в этом случае работают в режимах соответственно чтения и записи.Информация по креписывается в блок лти. После перезапис 1пения счетчика 8 на590824,Изд.168 Тираж 738 Заказ 3269/6 ППО Подписиос Типография, пр. Сапунова, 2 3сигнал на запрещение работы счетчика 8 и консервацию блока 2 вспомогательной памяти. В момент достижения напряжением питания минимально допустимой величины, блок 4 подает одиночный импульс на вход обнуления 10 счетчик 8. После установления последнего в исходное состояние блок 4 включает блоки основной 1 и вспомогательной 2 памяти в режимы записи и чтения...

Номер патента: 589426

Опубликовано: 25.01.1978

Авторы: Дудкин, Лютов, Терешков

МПК: E21F 1/10

Метки: воздушного, канала, перекрытия

...барабана, гибдухонепроницаемого матляющих 11 .Недостатком устройссутствие герметичностиработе вентиляционнойже воэможность возникпри прямой работе венИзвестно также усткрывания воздушного кпривод, гибкую пластиправляющие для гибкойройство для уравновешири 2,( .Целью изобретенияиие надежности перекрличение срока службысосовЭто достигается тещие выполнены в видепо периметру с внутреоребрением.На фиг о нный проектно-конструкторскийинститут комплексной механнэакит Устройство содержит прществляющий наматывание иленты и троса на барабантику 2, натяжное устройсняющую рамку 4 с внутреноребрением, канаты 5, обвб, уплотнение для ликвидвоздуха в зазоре рамки ииз канала 7.Устройство работает сразом.При необходимости пероткрытия...

Номер патента: 535938

Опубликовано: 25.11.1976

Автор: Терешков

МПК: A23L 3/10

Метки: автоклавные, банок, загрузки, корзины

...из стон,акопителя 1 банок, смонтированного ним кольца 2, имеющего отверстие 3, укрепленной над,ним с возможностью возвратнопоступательного перемещения заслонки 4 с вьврезом 5, промежуточного стола б и п емника 7; кольцо 2 укреплено на штоке роцилиндра 8, а заслонка - явите 9.Устройспво работает следу Б анки 10 под 3 а грузку в к ются,конвейером 12 и через в ке 4 поступают на стол-нако клавная корзина 11, подлеж устанавливается на подъеми поднимает дно корзины до у точеного стола 6. После загрузчики стола-накопителя 1 банками 10 включается гидроцилиндр 8, и кольцо 2 перемещает банки,в автоклавную корзину 11,,При этом выключается электромагнит 9, который поднимает заслонку 4, подъемник 7 опускает дно корзины 11 на высоту банки, а...

Номер патента: 533758

Опубликовано: 30.10.1976

Авторы: Балюк, Лютов, Терешков

МПК: F04D 25/10

Метки: вентиляторная, реверсивная

...для их перекрь ми приводным механизмом. 2тикальные заслонки 3, 4 рабочего и резервного вентиляторов соответственно, расположенные в подводящем канале 5. Гибкие самоуплотняющиеся заслонки имеют привод 6 5 с барабаном, на который при открытии канала наматываются гибкие заслонки, На общей выходной части 7 установки расположено перекрывающее устройство в виде гибкой само- уплотняющейся заслонки 8, содержащее об водные ролики 9 и гибкие связи 10 с приводом 11.Перед запуском рабочего вентилятора 1гибкая с амоуплотняющая вертикальная заслонка 3 намотана на барабан, подводящий 15 канал к рабочему вентилятору открыт. Резервный вентилятор 2 от подводящего канала отсечен гибкой заслонкой 4, а со стороны общей выходной части установки - гибкой...

Номер патента: 528390

Опубликовано: 15.09.1976

Авторы: Балюк, Лютов, Сенников, Терешков

МПК: F04D 25/08

Метки: вентилятор, осевой, реверсивный

...цз двух частей, связанных соединительными элементами 7 и 5 8. В соединительном элементе 8 выполненыфцгурныс пазы а с размещенными в нцх водцламц 9, жестко закрепленными в элементе 7. Соединительный элемент 8 со стороны сцрямляющего аппарата 3 снабжен стопором О 10. Вал 6 соединен с приводом 11. Прп включении привода 11 и вращении вала 6 посредством ведущего элемента - шестерни 4 осуществляется поворот лопаток цз правляющего агпарата 2, прц этом поворачцьается соедцнительныц элемент 7 с жестко закрепленными в нем водилами 9, которые свободно перемещаются в пазах а соединичсльцо;о элемента 8, а поворота лопатокцрямлгцощего аппарата 3 це происходит. В ромежуточных положениях водил 9 лопаткиспрямляющсго аппарата 3 фиксируются стопором...

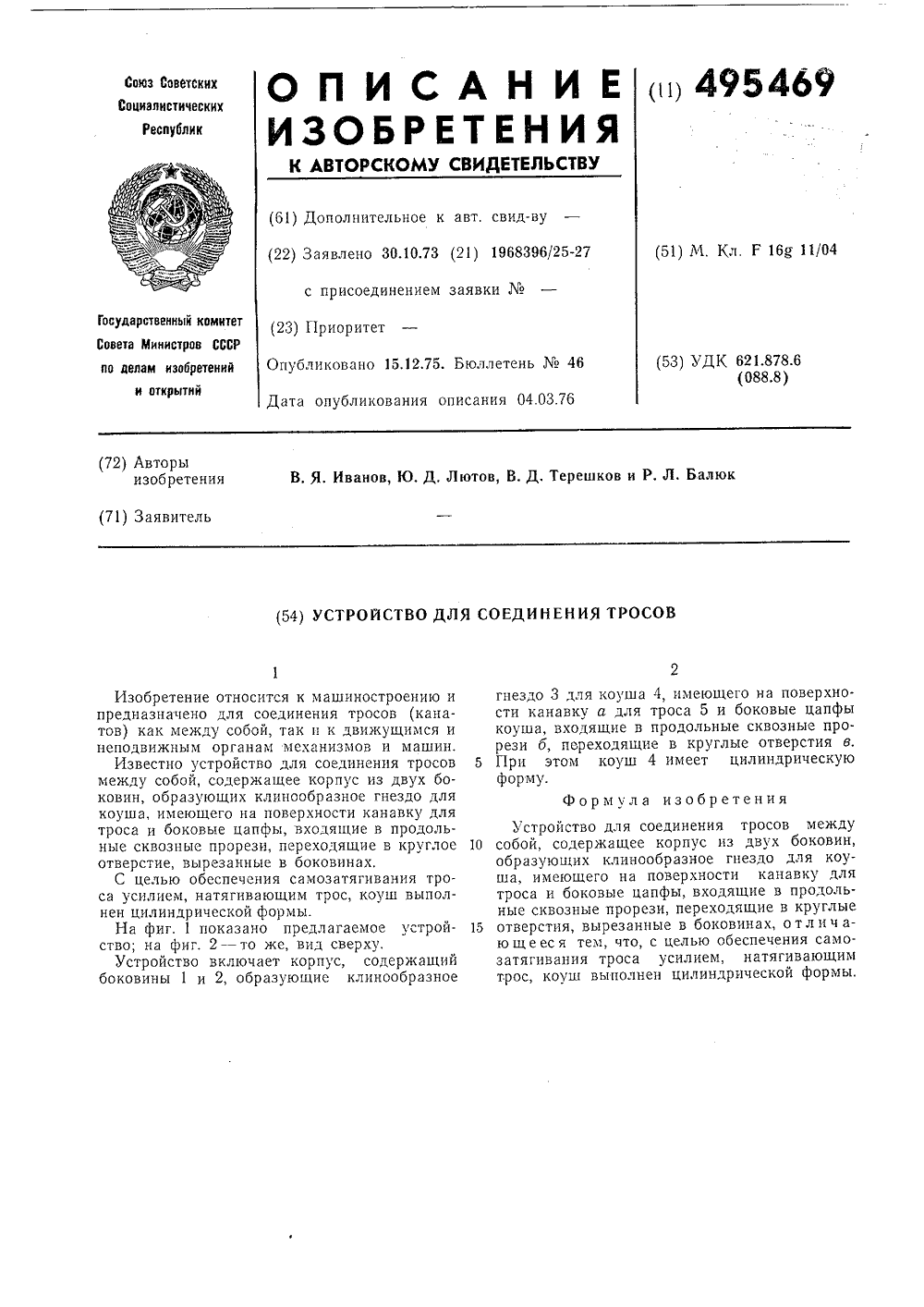

Номер патента: 495469

Опубликовано: 15.12.1975

Авторы: Балюк, Иванов, Лютов, Терешков

МПК: F16G 11/04

Метки: соединения, тросов

...и к движущимся и неподвижным органам механизмов и машин.Известно устройство для соединения тросов между собой, содержашее корпус из двух боковин, образующих клинообразное гнездо для коуша, имеющего на поверхности канавку для троса и боковые цапфы, входящие в продольные сквозные прорези, переходящие в круглое отверстие, вырезанные в боковинах.С целью обеспечения самозатягивания троса усилием, натягивающим трос, коуш выполнен цилиндрической формы.На фиг. 1 показано предлагаемое устройство; на фиг. 2 - то же, вид сверху,Устройство включает корпус, содерж боковины 1 и 2, образующие клинообр коуша 4, имеющего на поверхноа для троса 5 и боковые цапфы щие в продольные сквозные проходящие в круглые отверстия в. коуш 4 имеет цилиндрическую...

Номер патента: 480854

Опубликовано: 15.08.1975

Авторы: Балюк, Лютов, Терешков

МПК: F04D 25/02

Метки: вентилятор

...расположенный в нем ротор,Предлагаемый вентилятор отличается от известных тем, что пусковое устройство выпол. нено в виде установленного в корпусе на подпружиненной плите пускового электродвигателя с роликом на валу, снабженного электромагнитом для прижима ролика к ротору в период пуска.Такое выполнение вентилятора позволяет уменьшить пусковой момент.На фиг. 1 изображен центробелятор с пусковым устройством;осевой вентилятор с пусковымна фиг. 3 - пусковое устройство.Вентилятор с приводным двигателем 1 содержит корпус 2 и расположенный в нем ротор 3. Пусковое устройство 4 выполнено в виде пускового электродвигателя 5 с роликом 6 на валу, установленного на подпружиненной плите 7. Пусковой электродвигатель снабжен электромагнитом 8 для...

Номер патента: 296247

Опубликовано: 01.01.1971

Авторы: Лапшин, Терешков

МПК: G11C 7/06, H03K 6/02

Метки: считывания, усилитель

...которого подключена к шине считывания, а вторичные обмотки подключены соответственно кусилительному каскаду и прерывателю.Недостатком известного устройства является низкое быстродействие.Цель изобретения - повышение быстродействия и надежности. Для достижения этогопредлагаемый усилитель содержит два встречно включенных туннельных диода, Один из 15диодов соединен с шиной считывания, а второй - с первичной обмоткой трансформатора.На чертеже представлена схема усилителясчитывания, где: 1 - выходная обмотка накопителя; 2 - туннельные диоды; 3 - первичная обмотка входного трансформатора; 4 -вторичная обмотка трансформатора, соединенная с прерывателем 5, входная цепь которогосоединена со стробирующим ключом б; вторичная обмотка,7...

Номер патента: 206184

Опубликовано: 01.01.1967

Авторы: Александров, Выскребенцев, Герасименко, Жарков, Макаров, Терешков, Хмелевской, Шлюев

МПК: G06F 3/12

Метки: печатающее, реверсивное

...работает от следующих входных сигналов, подаваемых по трем цепям; маркера начальной установки, кода символа, подлежащего печати, и маркера начала анализа. Код символа ао, который необходимо отпечатать, поступает в анализатор, в котором хранится код символа ао, соответствующий номеру знака, стоящего под печатающим молоточком.В анализаторе производится вычитание а, - аи определяются минимальные разности Я, и Я, где Я, - расстояние между двумя символами, расположенными в одном секторе, а Я - расстояние между символом, находящимся под печатающим молоточком, и символом, подлежащим печати, но находящимся в другом секторе. Затем устанавливается направление вращения шагового двигателя,Схема управления, получив сигнал на разрешение...

Номер патента: 179990

Опубликовано: 01.01.1966

Авторы: Александров, Терешков, Хмелевской

МПК: G06F 7/50

Метки: двух, разности, чисел

...К,=1 в = О, то ",1,Р 1;д =0 и ьалссимается со средней схемы совпадения 3, подсоединенной к нулевому разряду.Импульс установки О, подаваемый по входу б, служит для первоначальной установкирегистра и триггеров 4 и 5. Зтот импульс, проходя через схему 11 ИЛИ запускает блокинг-генератор 12, переводящий сердеч;цкирегистра в состояние О. Задержанны линией 13 задержки импульс ца 5 мксек откроетключ 14, ц конденсаторы четырехполюсниковсвязи регистра разрядятся на землю,Число К непосредственно записывается в верденики рсГцстра11 ГОзициоццо-десятичном коде.Число К, и после,сосительно.; коде засп,сь 1- зется с помощьо бгокспг-генератора 12 1.5 ключа 15 прямого счета, подсоедиепссого через линию 1 б задержки. Импульсы кода числаКв сдвигают...

Номер патента: 169884

Опубликовано: 01.01.1965

Авторы: Евсюков, Канищев, Терешков, Хмелевский

МПК: H03K 23/76

Метки: 169884

...9 и подается на блокинг-генератор 10 и за 10 держку 11. Происходит списывание одного десятка в регистре 12, После списывания всех десятков с выхода первого сердечника регистра 12 появляется импульс, который формируется формирователем 13 и подается на бло 15 кинг-генератор 14 и задержку 15. Таким образом в регистре 16 спишется одна сотня (1, П, Х - номера ячеек в регистре).Списывание целых сотен происходит аналогично: регистры 7 и 12 считывают по кольцу20 реверса до тех пор, пока из ячейки 1 регистра16 не появится импульс списывания последней сотни. Работа ключей 17 и 18 в разрядах десятков и сотен аналогична работе ключа в разряде единиц25 Последний импульс пересчета вызывает спервых сердечников сигнал, который поступает на...
