Синдеев
Дифференциальный манометр
Номер патента: 777519
Опубликовано: 07.11.1980
Автор: Синдеев
МПК: G01L 13/06
Метки: дифференциальный, манометр
...жесткости, чем основные, позволяет увеличить точность измерений перепадов давлений в условиях, когда диапазон перепадов давлений меняется в боль ших пределах, например при использовании дифференциального манометра для измерения расхода. 4 Формула изобретенияДифференциальный манометр, содержащий мембранный блок, разделенный на нижнюю и верхнюю камеры, в каждой из которых установлены по одной мембранной коробке одинаковой жесткости, и индуктивный преобразователь перемещения с подвижным сердечником, отличающийся тем, что, с цеЛью увеличения точности измерений перепада давлений, в нижней и верхней камерах установлены дополнительные мембранные коробки с меньшей жесткостью, полости которых соединены между собой, причем в нижней камере...
Способ упаковки бобин с нитью в оболочку из полимерного упаковочного материала
Номер патента: 738949
Опубликовано: 05.06.1980
Авторы: Аймбиндер, Алексеев, Бась, Григорьева, Кокиш, Купершмидт, Синдеев, Фильберт
МПК: B65B 11/04
Метки: бобин, нитью, оболочку, полимерного, упаковки, упаковочного
...проник. новение во впадины между нитями и, следо. вательно, не происходит фиксации намотки наружных нитей. При скорости волокон более 200 м/сек происходит очень сильйое охлаждение волокон и они сдуваются с поверхности нити. Важным условием образования качественной упаковочной оболочки является и то, чтобы диаметр пучка волокон был в 2 - 3 раза меньше внешнего диаметра упаковываемой бобины с нитью, В противном случае будут обраэовьваться так назьваемые усы" (см, фиг. 4) При образовании оболочки необходимо вьщер.живать определенное соотношение между скоростью движения пучка волокон и окружнойскоростью бобины. Это соотношение должнобыть в пределах от 5 до 100. При соотношении меньше 5 не обеспечивается достаточноеперекрытие дорожек,...
Способ разливки стали
Номер патента: 710766
Опубликовано: 25.01.1980
Авторы: Игнатьев, Кулаков, Синдеев, Трилевская, Фролов
МПК: B22D 7/00
...в количестве 0,5-2 г ив тонну стали,3 710При введении такого количества полистирола создаются наилучшие условия дляформирования поверхности слитка и предотвращается пленообраэование. Ввод визложницу перед разливкой менее 0,5 кггранулированного полистирола на тоннустали приводит к образованию плен наповерхности слитка, а увеличение более2 кг экономически нецелесообразно.Способ осуществляется следующим образом,Перед разливкой стали в изложницуна дно ее засыпают 0,5-2 кг/т гранулированного полистирола и начинают разливку металла сверху. В процессе взаимодействия струи металла происходит пиролитическое разложение углеводородов, врезультате чего уменьшается кинетическаяэнергия струи жидкого металла, что приводит к уменьшению количества...
Устройство для получения нетканых материалов из расплава полимера
Номер патента: 456063
Опубликовано: 15.10.1979
Авторы: Герасимов, Григорьева, Кваша, Костылев, Латыпов, Лукин, Ляндрес, Морозов, Надеждина, Синдеев, Скуфьин, Фильберт, Харьков
МПК: D04H 1/56
Метки: нетканых, полимера, расплава
...ффаде- кела" и след 23 струи клеюшего вещества,соединенный коротким вертикальным плечом 4 с угловой головкой 2 экструдера1 подвижным сальниковым вводом 5. Кроштейн 3 и вместе с ним расплавопроводповорачиваются от привода 6, сообшаюшго кронштейну попеременное движение вгоризонтальной плоскости в зависимостот требуемой ширины материала, а такждлины горизонтального плеча 7 расплавопровода. На конде плеча 7 расплавопровдов прядильной головки 8 установлена фльера 9, например, применяемая для пряния волокон из расплава полимера,На кронштейне 3 закреплена вертикальная штанга 10, 5На штанге 10 установлены шахта 11,кольцевая раздувочная головка 12, имеюшая привод 13 для маятникового колебательного движения в вертикальной плоскостИ,...
Устройство для закрепления стенок скважины
Номер патента: 628284
Опубликовано: 15.10.1978
Авторы: Болотин, Лысак, Синдеев
МПК: E21B 17/00
Метки: закрепления, скважины, стенок
..."Недра, 1971, с. 134.2. Патент ФРГ1189492,кл. Е 21 В 17/СО, 1964. и элементы жесткости 7, например в виде шипов и еоответственно колец.При внедрении устройства в грунт из исходного положении под действием продольной нагрузки кольцо 5, размещенное на внешней стороне упора 3, остается на поверхности грунта. При дальнейшем перемещении оболочка 4, связанная с кольцом 5, выворачивается, охватывая наружную поверхность упора 3, исключая 1 О его непосредственный контакт с грунтом, В результате перемещение упора 3 происходит по поверхности выворачивающейся оболочки 4, а не по грунту. Йи уменьшения сил трения между упором 3 и оболоч кой 4 последняя выполнена из материала, обладающего малым коэффициентом трения по упору.При внедрении...
Способ получения материала для изготовления эластичного абразивного инструмента
Номер патента: 566726
Опубликовано: 30.07.1977
Авторы: Виноградова, Замулин, Литвиненко, Пушкин, Синдеев, Шашенков
МПК: B24D 17/00
Метки: абразивного, инструмента, эластичного
...со скоростью 100 - 160 м/с.На чертеже показана принципиальная схема устройства для реализации предлагаемого способа,Схема включает экструдер 1, фильеру 2, экструдированные волокна 3 термопластичного материала, например лавсана, дутьевое устройство 4, вытянутые воздухом волокна 5 пластика, барабан 6, устройство 7 для подачи раствора связующего с абразивом.Гранулированный полипропилен расплавляют в экструдере 1 и подают шнеком к прядильному блоку, в котором установлена фильера 2 с 40 каналами. Общий расход расплава через фильеру составляет 50 г/мин. Температура расплава 275 С, вытяжка струй расплава осуществляется в дутьевом устройстве 4сжатым воздухом с температурой 18 ОС при скорости 180 м/с. В результате получают волокна 10 - 100...
Состав на основе полиэтилена
Номер патента: 493118
Опубликовано: 25.07.1977
Авторы: Григорьева, Кваша, Ким, Розенберг, Синдеев, Фильберт
МПК: C08L 23/06
Метки: основе, полиэтилена, состав
...устройстспоргируют на руют холсг нет ью выше, чем лиатилена. П Р и к е Р 1ГРанУлиРованныйпоатилен, наприкер, низкого давления с кндексок расплава (ИР) 1,56 г/10 кин (ИРопределен при 230 С и 2,15 кг) намешают в бункер, куда добавляют 0,1 вес, %силиконовой жидкости (ПЦОи 0,5 вес. % поликарбоната на основе 2,2-бис-( 4-.окснфенилпропана). Смесь перекешивают. За-,тек гранулят расплавляют в акструдере и продавливают через фильеру с 40 каналами.Расход расплава через один канал 2 г/кин. Температура расплава на выходе из канала фильеры 250 оС.Полученные струи расплава вытягиваюся с помощью дутьевого устройства сжатык3воздухом с температурой 20 С при скорос-о ти 150 м/сек.физик механические свойства волокон, полученных из композиции полиэтилена...
Установка для получения многослойного нетканого материала из расплава полимеров
Номер патента: 562597
Опубликовано: 25.06.1977
Авторы: Гончаров, Латыпов, Лукин, Синдеев, Стрельцес, Фильберт
МПК: D04H 1/56
Метки: многослойного, нетканого, полимеров, расплава
...полимер загружается в экструдер 1, расплавляется в нем, а полученный расплав полимера выдавливается в угловую головку 2. Через сальногковое уплотнение 3 расплав по трубопроводу 4 поступает к дозирующим насосам 6.Дозированное количество расплава по тру 562597бопроводам 4 подается к прядильным головкам 7 и 8 с фильерами. После фильер струйки расплава попадают в шахты 9 и 10, охлаждаются, превращаясь в волокна, и поступают в дутьевые устройства 11 и 12, где сжатый воздух сообщает им псвышенную скорость, за счет чего происходит вытяжка струй расплава, которые в термопластичном состоянии находятся в шахте устройства.Волокна полимера сжатым воздухом переносятся на ленту приемного транспортера 19, образуя холст 18 нетканого материала.В связи с...
Необратимая реверсивная муфта
Номер патента: 555238
Опубликовано: 25.04.1977
Авторы: Мазуров, Самойлов, Синдеев
МПК: F16D 15/00
Метки: муфта, необратимая, реверсивная
...сторону сепаратор 4 под действием подтормаживающего устройства 6 остается вместе с роликами 3 на месте, способствуя заклиниваншо ра25 ликов между звездочкой и обоймой. етение относится к области маши- и может быть использовано для еверсивного вращения только в авлении от ведомого вала к вепостроенияпередачи родном напрдуш ему.Из основного авт. св.на необоатимая реверсивнащая из оЬоимы, мездочки,ратора и вилки.Звездочка и сепаратор имеют пазы, в которые с зазором входят выступы вилки,При передаче вращения от вилки в любую сторону выступы вилки принудительнорасклинивают ролики путем совмещения пазов звездочки и сепаратора,При передаче вращения от звездочкивилке в любую сторону ролики должны заниваться между звездочкой и неподвижнойобоймой...

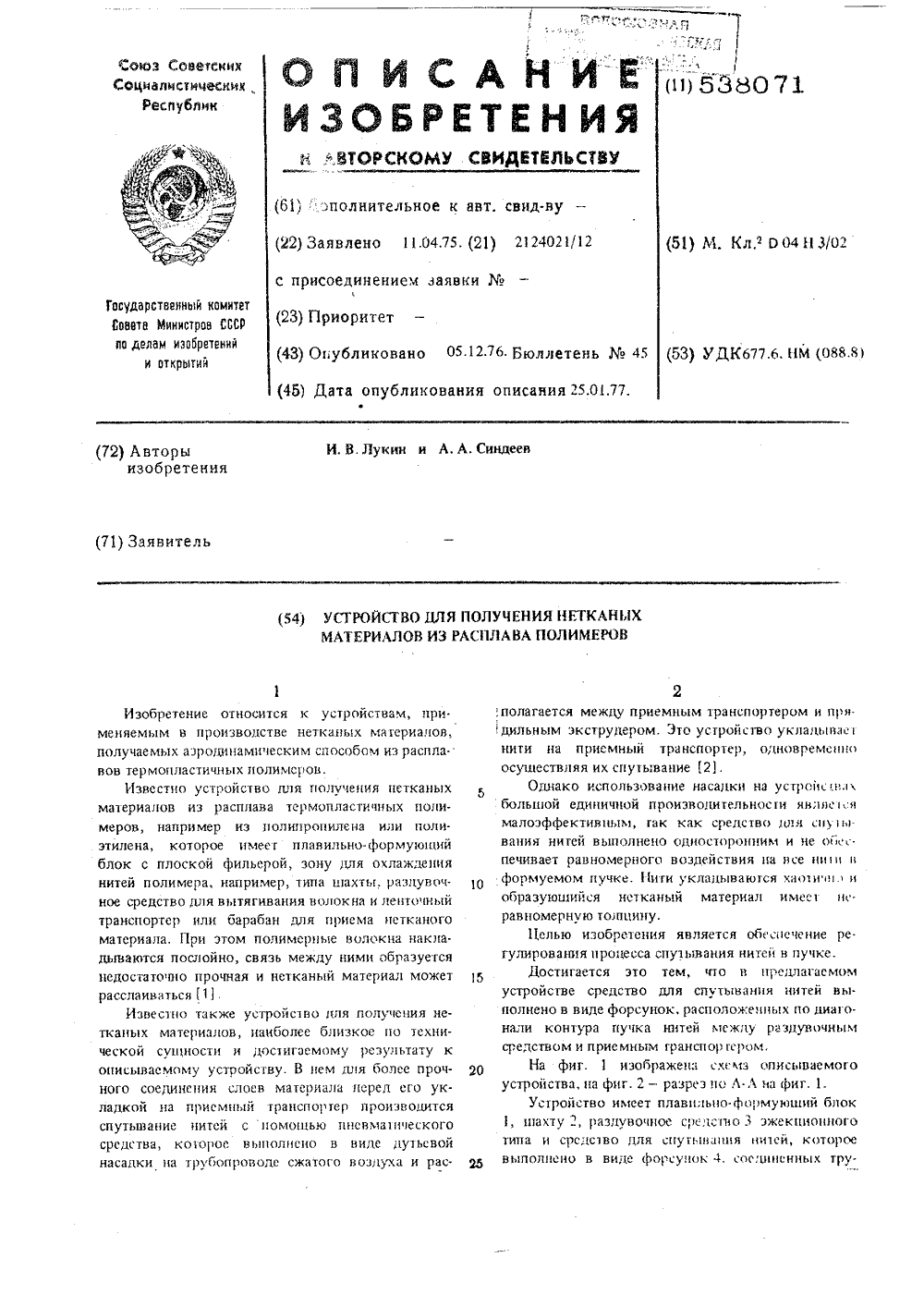

Устройство для получения нетканных материалов из расплава полимеров
Номер патента: 538071
Опубликовано: 05.12.1976
Авторы: Лукин, Синдеев
МПК: D04H 3/02
Метки: нетканных, полимеров, расплава
...при. мецяемым в производстве нетканых материалов получаемых азрощснамцческим способом из распла. вов термопластичных полимеров.Известно устройство лля получения нетканых материалов из расплава термопластичных полимеров, например из полипропилена или полиэтилена, которое имеет плавильно-формующий блок с плоской фильерой, зону для охлаждения нитей полимера, например, типа шахты, разпувочное средство для вытягивания всглокца и ленточный транспортер или барабан для приема нетканого материала. При этом полимерные волскца накла. дываются послойно, связь между ними образуется недостатогно прочная и нетканый материал может расслаиваться (1 о воздеиствия ца все цигц п ги укладываются хапи лк 1 ц ный материал имес цс.53807 А 1 олиисиоа...
Дутьевое приспособление к устройству для получения нетканых материалов из расплавов полимеров
Номер патента: 529272
Опубликовано: 25.09.1976
Авторы: Генис, Григорьева, Кваша, Кулагин, Синдеев, Фильберт
МПК: D04H 3/00
Метки: дутьевое, нетканых, полимеров, расплавов, устройству
...в плавильном блоке 1, Полученный расплав продавливается через прядильный блок 2. Струи расплава выходятиз фильеры прядильного блока 2 и попадаютв шахту 3. Далее они всасываются в дутьевое приспособление 4, в которое подаетсясжатый воздух, Выходящий с большой скоростью из зазора, сжатый воздух вытягивает струи расплава в волокна, которые укладываются на барабан 5, образуя нетканый материал. Далее материал поступает напрессуюшие валки 6 и наматывается наприемную катушку 7,Расход воздуха через каждый зазор регулируется с помощью набора пластин, установленных между корпусом и диффузором.Причем каждая пластина может смешаться по отношению к соплу или заменятьсятак, что соотношение ширины и длины за 45зора для выхода потока сжатого...
Эжектор к устройству для получения нетканых материалов из расплавов полимеров
Номер патента: 487968
Опубликовано: 15.10.1975
Авторы: Костылев, Лукин, Ляндрес, Синдеев, Скуфьин
МПК: D04H 3/16
Метки: нетканых, полимеров, расплавов, устройству, эжектор
...газа, ширину которого регулируют подбором прокладок 9. Вкладыш 4 имеет газораспределительные камеры А и Б, соединенные между собой рядом вертикальных отверстий б, На верхней части вкладыша выполнен ряд радиальных каналов в, при помощи которых кольцевой зазор а сообщается с газораспределительными камерами А и Б, При этом длина каждого радиального канала в превышает его высоту от 5 до 20 раз. Эжектор расположен между плавильным устройством 10 и приемным ме стом 11.Во время работы устройства струи В расплава полимеров поступают в сопла 3, где они эжектируются за счет разрежения, создаваемого потоком сжатого газа, который через 15 патрубки 2, распределительные камеры А и Б,радиальные каналы в с большой скоростью выходит через зазор а в...
Способ получения нетканного материала из расплавов полимеров
Номер патента: 486096
Опубликовано: 30.09.1975
Авторы: Аймбиндер, Бась, Григорьева, Каган, Кваша, Ким, Купершмидт, Райцес, Рахман, Розенберг, Самсонов, Синдеев, Фильберт
МПК: D04H 3/00
Метки: нетканного, полимеров, расплавов
...раскладки уложенных на цилиндрической поверхности нитей.Полимерный материал расплавляется в плавильном устройстве 1. Из расплава в прядильном блоке 2 выпрядают нити, для чего расплав направляют в два цлц более фцльерцых комплекта 3. Фцльеры могут иметь каналы с рязцымц диаметрами ц число пх может быть различным, например одна фцльера имеет 16 каналов с диаметром 0,6 мм, а другая - 4 с диаметром 0,8 мм.Выходящие цз фцльер 3 струи 4 расплаваобдуваются неподогретым воздухом с температурой 18 - 25 С цли подогретым до 20 - 400 С, при этом на сетчатую шахту 5 подается соответствующее электрон дпряжсцце, ц пропускаются через два дутьевых устройства 6.Из дутьевых устройств ццтц выходят собранные в пучки 7, причем цптц вытягиваются газовой...
Негорючая композиция на основе полипропилена
Номер патента: 480728
Опубликовано: 15.08.1975
Авторы: Евдокимов, Кваша, Коновал, Несмерчук, Синдеев, Смирнов, Фильберт, Шедько, Шкуренко
МПК: C08K 5/375, C08L 23/12
Метки: композиция, негорючая, основе, полипропилена
...и компоненты взяты в следующих соотношениях, вес. ч.:Полипропилен 100Гексабромбензол (С,Вто) 6 - 12Синергист-трехокись сурьмы(тиоалкофен БМЧ) 0,3Указанную огнестойкую стабилизиру композицию вводят в полимер перед ванием волокна или нетканого матери количестве 8 - 17 вес, ч. на 100 вес. ч. полимера.Предлагаемая стабилизирующая огнестойкая полипропилсновая композиция, позволяет стабилизировать вязкостные свойства расплава полипропилена и повысить его окислительную стойкость, что дает возможность,повысить перерабатывающую способность полипропилена в волокно или нетканый материал.480728 Огнестойкость,с (время горенияобразца на выносе из пламени) Состав добавки, вес. ч. на 100 вес. ч. полимераЗаказ 2566/10 Изд. Мв 1673 Тираж 496...
Устройство для получения нетканного материала из расплавов полимеров
Номер патента: 465453
Опубликовано: 30.03.1975
Авторы: Герасимов, Кваша, Костылев, Латыпов, Ляндрес, Моисеев, Морозов, Надеждина, Силкин, Синдеев, Скуфьин, Фильберт, Харьков
МПК: D04H 3/16
Метки: нетканного, полимеров, расплавов
...разрезе; на фиг. 2 - то же, вид сверху. атыпов, Н В, Надеждина,арьков, Г, К, Моисеев,Кваша, А, А. Синдеев,тбумагой или тканью 18, которая вводится между слоями материала для предупреждения слипания его слоев, и центры 19, в которые устанавливается сменная бабина 20 для намотки на нее рулона материала 13.Прижим транспортерной ленты 21 к рулону осуществляется с помощью груза 22, системы блоков и гибкой связи.Планшайба 12 имеет привод 23.Во время работы экструдированные сквозь фильеру 24 струйки расплавленного полимера 25 попадают в раздувочную головку 26, где они вытягиваются, охлаждаются и разгоняются струей воздуха. Образовавшийся факел 27 принимается на цилиндрическую приемную поверхность вращающегося цилиндра 1, причем вращение...
Устройство для получения нетканого материала из расплава полимера
Номер патента: 364704
Опубликовано: 01.01.1973
Авторы: Аймбиндер, Бась, Ганапольский, Григорьева, Каган, Кваша, Кудлай, Купершмидт, Самсонов, Синдеев, Фильберт
МПК: B29C 47/12, B29C 47/36, D04H 3/00 ...
Метки: нетканого, полимера, расплава
...фузоре 13. Сжатый во зора 12, направляется ра, разгоняет вцутрен олокцамц до требуемо 0 Струи расп устройства 1 вакуума, соз выходящего 12, и поступа 5 ществляется струи, а окон плава в диф дящцй из за цок диффузо 0 за вместе с ввильныи и пряриспособление 2 3, на котором риал 4 из воловернешп стоит цз ри соед й кана подвода В верхне 8, снабж сжа т кор еннаяС целью регулирования зо локна на приемном приспособ гаемом устройстве диффузор прорези для подсоса воздуха, нено расширяющимся к вых средством для регулировки е горизонтальном и вертикальн относительно диффузора. На чертеже изображено,предлагаеморойство.Устройство содержит пладильцый олоки 1, дутьевое пи приемное приспособлениеформируется нетканый матекон 5,Дутьевое приспособление...
Устройство для термомеханического разрушения горных пород
Номер патента: 344122
Опубликовано: 01.01.1972
Авторы: Васильков, Синдеев
МПК: E21B 10/36, E21B 7/14, E21C 37/16 ...
Метки: горных, пород, разрушения, термомеханического
...камеру 5 сгорания и сопловую крышку б. Выход газов из камеры сгорания осуществляется через сопла 7 в крышке б и окна 8 в днище 2.Днище и долото охлаждаются водой, циркулирующей по системе каналов. Помимо водяного охлаждения породоразрушающпе элементы 9 защищаются от действия горячих газов воздушной рубашкой, С этой целью выемка 3 сообщена каналами 10 с воздушным 5 пространством 11 горелками, а на боковой поверхности выемки пройдены пазы 12. Равномерное распределение воздуха вокруг долота и его лезвий достигается путем образования в торцовой части долота свободного простран ства.В процессе бурения осевое усилие и ударные импульсы по корпусу передаются днищу 2 и затем переходят на долото 4. Боковые стенками выемки 3 передают вращение...
Установка для получения нетканого материала из расплава полимера
Номер патента: 342978
Опубликовано: 01.01.1972
Авторы: Жулев, Кваша, Михайлов, Синдеев, Фильберт, Форост
МПК: D04H 1/56
Метки: нетканого, полимера, расплава
...втулками 14. Электрокалорифер снабжен наружной защитной сеткой 15, Выступающие из диска 9 концы клеммы 11 подключены к источнику электроэнергии, например к понижающему трансформатору.Установка работает следующим образом. Расплав полимера в вязкотекучем состоянии подается из плавильного устройства 1 в прядильный блок 2 с фильерами, из которого в виде струй проходит через электрокалорифер 7, Наружный воздух, эжектируемый дутьевым устройством, проходит через ячейки нагретой электрическим током распределительной сетки 10, нагревается, омывает струи расплава, создавая необходимые температурные условия, и вместе со струями расплава поступает в дутьевое устройство 3, в котором струи расплава растягиваются потоком сжатого воздуха в волокна б....
Способ получения нетканого материала из расплава полимера
Номер патента: 342977
Опубликовано: 01.01.1972
Авторы: Авилов, Алексеенко, Бернштейн, Всесоюзный, Искусственной, Кваша, Полинский, Синдеев, Уюсова, Фильберт, Ябко
МПК: D04H 1/48
Метки: нетканого, полимера, расплава
...вытяжкой волокон из расплава и упрочняют.11 редлагаемый способ поясняется чертежом.Полимер расплавляют в экструдере 1, подают в головку 2, где распределяют на один или несколько фильерных комплектов.Струи 3 расплава, выходящие из фильерного комплекта, обдувают горячим воздухом, всасывают в дутьевое устройство 4, где они вытягиваются в волокна б. Нагрев воздуха осуществляют перфорированным цилиндром б, обогреваемым электронагревателями 7. В дутьевое устройство 4 подают под давлением 2 холодный сжатый воздух (на чертеже показан штриховой линией), который выходит из зазора со скоростью 290 м/сек; поверхностноактивное вещество из второго кольцевого зазора дутьевого устройства, подаваемого из бака д, показано штрих-пунктирной линией.11...
Способ изготовления сепараторов для химических
Номер патента: 342250
Опубликовано: 01.01.1972
Авторы: Абахаев, Здаров, Кваша, Лебедев, Масевкин, Петухов, Синдеев, Тимофеф, Фильберт
МПК: H01M 2/14
Метки: сепараторов, химических
...и скрепления тонких волокон, не совсем остывших, и одновременнопо прижатия их воздухом формируется верхняя шероховатая сторона.При получени 1 и сепарационных материалов, глянцевых с одной стороны и ворсистых с дру)гой, поток воздуха с волокнами различного диаметра и различного теплосодержания направляют по касателыной к,вращающемуся и совершающему иозвр атно.-поступательное движение барабану (фиг, 3), В результате из связующих волокон за счет их удара о барабан формируепся нижняя глянцевая сторона, а сверху сцепляются тонкие волокна и за сечет их раздувания воздухом получается верхний волокнистый слой.При получениями сепарационных материалов, глянцевых,с двух сторон (с минималыныи разбросом по толщине) связующие (более...
Устройство для термомеханического бурения
Номер патента: 332219
Опубликовано: 01.01.1972
Авторы: Васильков, Всесоюзный, Синдеев
МПК: E21B 10/36, E21B 7/14, E21C 37/16 ...
Метки: бурения, термомеханического
...снижают торцовыми амортизаторами, что повышает эксплуатационную 15 надежность устройства.На чертеже изображено предлагаемое устройство.Устройство включает машину ударното действия с долотом и горелку, состоящую из соп ловой крышки 1, камеры сгорания 2, рубашки 8, форсуночного аппарата 4, горелка размещена в долоте 5 и перемещается в осевом направлении при вибрациях корпуса в результате действия .ударной машины. Нижняя 25 часть сопловой крышки покоится на прокладке б из мягкого материала, а форсуночный аппарат подвешен на гибком шланге 7, по которому подается .горючее. Уплотнение камеры сгорания с сопловым и форсуночным ап паратами и фиксация деталеи горелки в корпусе производится пружиной 8, расположенной в полости между переходником 9...
Электрогидравлический следящий привод
Номер патента: 309161
Опубликовано: 01.01.1971
Авторы: Кузовкин, Сел, Синдеев, Яковлев
МПК: F15B 9/00, G05B 11/00
Метки: привод, следящий, электрогидравлический
...нейтральноеположение, Положение поршня 9 гидродвигателя 8 определяется сигналом, поданным нашаговый двигатель 1,Изобретение относится к дискретным следящим приводам с шаговым двигателем и гидравлическим усилителем момента.Известны конструкции следящих приводов с шаговым двигателем без отрицательной обратной связи, а также с введением отрицательной обратной связи.К недостаткам известных конструкций относится сложность конструкции.Предлагаемый электрогидравлический следящий привод отличается от известных что с целью повышения надежности и у щения конструкции привода заслонка ги усилителя укреплена на оси конического ференциала, кинематически связанного с валом шагового двигателя, и через рычаг обратной связи со штоком гидродвигателя. тем,...
Вулканизатор для кольцевых резиновых изделий
Номер патента: 304147
Опубликовано: 01.01.1971
Авторы: Барзман, Несме, Пиотрошевский, Сафонов, Семов, Синдеев
МПК: B29C 33/22, B29C 35/04
Метки: вулканизатор, кольцевых, резиновых
...и блокирующие упоры 44 в исходцое положение возвращаются стартовым механизмом, состоящим из запрессованного в штангу 38 кольца 4 б, пластинчатой прукипы 47, упора 48 и шарнирно соединенного с иим толкателя 49.Работа вулканизатора осугцествляется следующим образом.При подъеме гидроцилиндром 5 нижей крышки 2 вулканизатора с расположешымц на ней нижней полуформой 11 и пакетом промежуточных форм, закрепленные в опорах 16 зубчатые гайки 17, перемещаясь вдоль направляющих винтов 14, приводят во вращение венцовую шестершо 18, В момент смыкания пакета промекуточных форм с верхней 5 10 15 20 25 30 35 40 45 50 55 60 65 полуформой 9 вырез венцовой шестерни 18 ца участке Б - Б устанавливается против закрепленного па промежуточной форме...
Устройство для бурения скважин
Номер патента: 298739
Опубликовано: 01.01.1971
Авторы: Мочалов, Рындин, Сахацкий, Синдеев, Цай
МПК: E21B 1/04, E21B 7/15, E21C 37/18 ...
...сп.стемы 13 передач; б) лебедка 12 для каната механического инструмента, сочлененная с системой передач; в) дроссель 10 перепускного 25 клапана охлаждающего агента, Частоту и длительность воздействующих на забой импульсов можно регулировать в широких пределах, изменяя длину кривошипа.Работа устройства Осуществляется следую щим образом,298739 Подписи Изд.39 аказ 8 О/ ир Типография, пр. Сапуио 3Привод 14 приводит в действие систему 13 передач с диском 8 и связанный с ними кривошипом б балансир 4, В момент расположения балансира в крайней верхней точке полностью закрыт дроссель 1 О перепускного клапана охлаждающего агента и поднят на максимальную высоту механический инструмент 1, В это время токопроводные щетки 7 располагаются на...
Плавящийся мундштук
Номер патента: 291767
Опубликовано: 01.01.1971
Авторы: Андреев, Волошкевич, Институт, Лычко, Малеваный, Синдеев, Сущук, Шабалин
МПК: B23K 25/00, B23K 35/06
Метки: мундштук, плавящийся
...точности геометрических размеров сварной заготовки, а также Возможности Отказа в некоторых случаях от применения сложного и дорогостоящего подогрева предлагается снабдить корпус плавящегося мундштука изолированными от него элементами жесткости. Длина металлических элементов выбирается в зависимости от минимально допустимой (исходя из условий устойчивого протекания электрошлакового процесса) величины сварочного зазора и составляет 30 - 40 ллт.Элементы жесткости располагают с равномерным интервалом по высоте и ширине корп са.Предложенный хтундштук изображен на чертеже, где 1 - свариваемые детали; 2 - корпус мундштука; 8 - изоляционные прокладки; 4 - элементы жесткости.В зависимости от конструкции изделия и марки материала плавящийся...
Способ электрошлаковой сварки
Номер патента: 279831
Опубликовано: 01.01.1970
Авторы: Баглай, Институт, Колешнг.г., Мартын, Сафонников, Севрук, Синдеев, Федоровский, Шевченко
МПК: B23K 25/00
Метки: сварки, электрошлаковой
...расходуемыеустановлены в зазоре между крлей 2 на шарнирах 3. Между элдеталями вставлены по высотеционные прокладки 4, Подвижн) О в процессе сварки опускаетсяванну б, Шарниры смещаютсякромок свариваемых деталейние Л.По о аемого спошлаковой сварки,установленными к неподвижными ыми от свариваеименении этого способа одинаковое удаление планеподвижных расходуемых мок сварив аемых деталей зазора, Это снижает качеинения,бе стороны деталей устаповлщие шов прокладки 7. ы ф 15 миРУ Предлагаемый способ позволяет повысить качество сварного соединения за счет более равномерного провара. 5 н отличается тем, что электроды устанавливают в зазоре между кромками деталей попарно друг против друга и закрепляют таким образом, что они в процессе...
Способ электрошлаковой сварки
Номер патента: 265327
Опубликовано: 01.01.1970
Авторы: Бельфор, Вертела, Коваль, Кологривов, Лычко, Синдеев, Сущук, Щербина
МПК: B23K 25/00
Метки: сварки, электрошлаковой
...Известные спосооы сварки плавящимся мундштуком имеют ряд недостатков, основным из которых является прекращение подачи электрода, вследствие его прцмерзания в направляющем канале плавящегося мундштука.С целью улучшения стабильности процесса сварки и повышения производительности предлагается перемещать плавящийся мундштук в проце" се сгаркй вдоль нап пав;сецссяэлектродной проволоки.Такое решение позволяет в случае примерзания электрода осуществить подачу в ванну плавящегося мундцстука, т. е. перейти на способ сварки пластццчатызс электродом, до тес цор, пока подача проволоки будет восстановлена цли до око счация сваркц; возд цствовать мндштка остав металса свар. и и ность Авторыизобретения Р, Я, Щербина, И. ИА. Г. Вергела, И са провар...
Устройство для термического разрушения горных пород
Номер патента: 166292
Опубликовано: 01.01.1964
Авторы: Климешов, Руд, Синдеев
МПК: E21B 7/14, E21C 37/16
Метки: горных, пород, разрушения, термического
...экран; 4 - отверстия для подвода недостающего компонента; а - истекающий факел; б - детонациопые импульсы.Процесс непрерывного генерирования детонацио.шых импульсов состоит в следующем. К основанию факела 5, истекающего из камеры сгорания 1, поступает через отверстия 4 в стенке экрана 3 горючий компонент, мгновенно вступающий в химическую реакцию. В результате образуется ударная волна и об ласть высокого давления, которая прекращает поступление компонента из отверстий 4. Как только давление снизится, недостающий компонент вновь поступает к основанию факела и процесс повторяется,Детопациопный экран 3, имеющий форму 5 гараболоида вращения, служит для направления в сторону разрушаемой поверхности высокотемпературного факела совместно...
Державка для нарезания внутренней многозаходной резьбы
Номер патента: 82068
Опубликовано: 01.01.1950
Автор: Синдеев
Метки: внутренней, державка, многозаходной, нарезания, резьбы
