Устройство для получения нетканых материалов из расплава полимера

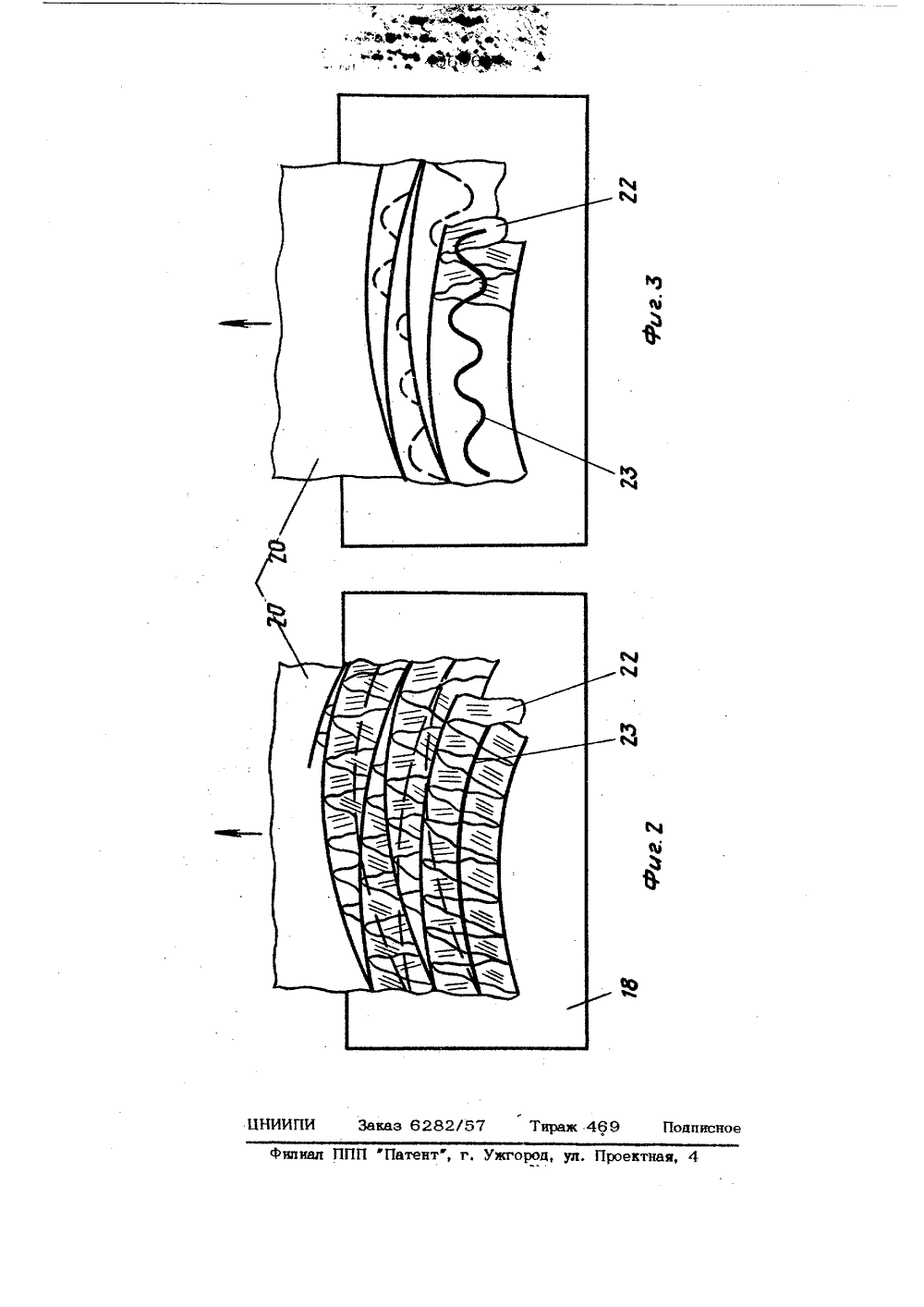

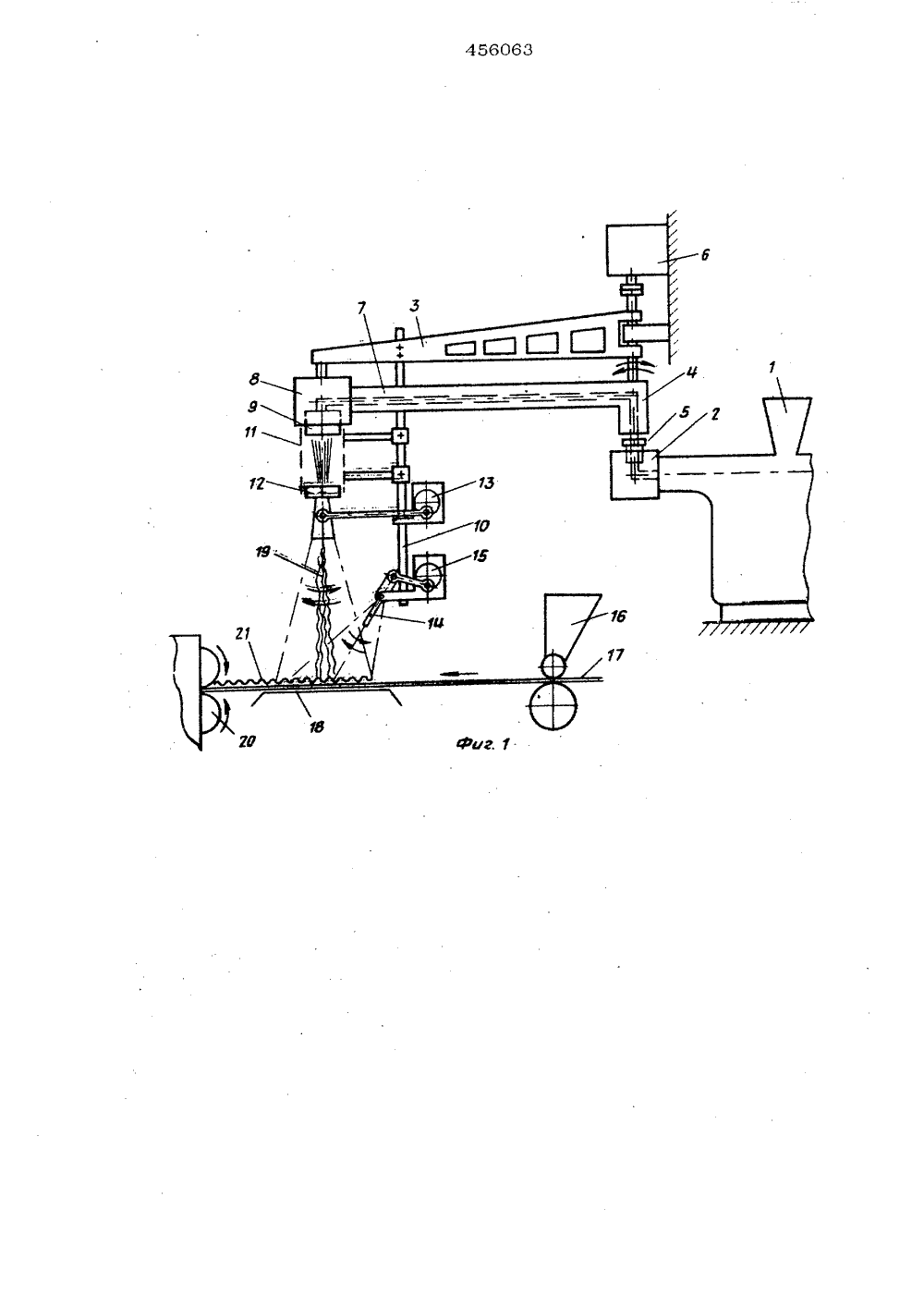

Союз СоеетскикСоциалистическнкРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(6 ) Дополнительное к авт. свид-ву 2) Заявлено 12.06. 21) 1795927/28 1)М, Кд 4 Н 1/5 нсоеднненнем заявки М осударстааннвй комитет СССР о делам нэобрвтвний н открытий(72) Авторы изобретени Заявитель 54) УСТРОЙСТВО ЦЛЯ ПОЛУЧЕНИЯ НЕТКАНЫХМАТЕРИАЛОВ ИЗ РАСПЛАВА ПОЛИМЕРА та их закрепления, а пр ь выполнена в виде неп ная изводству поверхност ного столаРасплаво с экструдеример сальниь выполнена еенаносное д соединен одом, напнове хно ов ром подвижным ввковым. Приемная р ств виде неподвижного стола. Клприспособление выполнено в видв телой иглы,На фиг. 1 изображена схема предлагаемого устройства; на фиг. 2 и 3 - структура нетканых материалов.На данном устройстве можно наносить нетканый слой на какую либо основу, нанмер ткань, или получать самостоятельное полотно нетканого материала без осе пусто ку.ни ние Предлагаемое устройство для повышения производительности снабжено поддерживающим горизонтальным кронштейном, посаженным на вертикальную ось и уста новленным с возможностью вращения вокруг этой оси, и вертикальной штангой, причем расплавопровод смонтирован на кронштейне, а раздувочная головка и клеенаносное приспособление - на вертикальО ной штанге с воэможностью маятникового колебательного движения в вертикальной плоскости, параллельной осн горизонтального плеча расплавопровода относипр овь Устройсттосатй заканчНад экструдрасположенныный на вертвращения вок смо Изобретение относится к п:нетканых материалов.Известно устройство для птканых материалов из расплавсодержащее экструдер и фильвопровод, имеющий Г-образндиненный одним плечом с эксдругим - с фильерой, раздуво, приемную поверхность, тязм и клеенаносное приспосо олучения неа полимера, ру, расплаую форму, соетрудером, а чную головнуший мехаво содержит экструдер 1, коивается угловой головкой 2. ром установлен кронштейн 3, й горизонтально и посаженикальную ось с возможностью руг нее, На кронштейне 3 Г-образны й расплавопровод,456063Для улучшения соединения нетканогослоя с основой на последнюю перед раси кладкой на нее "факела" нитей может наноситься клеяший состав с помощью пусе тотелой иглы 14 клеенаносного приспособления, которое перемешается вместе си расплавопроводом по всей ширине полотна,е Изменяя амплитуду колебаний клеяшейструи, можно получать разнообразнуюо-,10 структуру нетканого материала 21. Наи- фиг, 2 и 3 показаны след 22 пятна ффаде- кела" и след 23 струи клеюшего вещества,соединенный коротким вертикальным плечом 4 с угловой головкой 2 экструдера1 подвижным сальниковым вводом 5. Кроштейн 3 и вместе с ним расплавопроводповорачиваются от привода 6, сообшаюшго кронштейну попеременное движение вгоризонтальной плоскости в зависимостот требуемой ширины материала, а такждлины горизонтального плеча 7 расплавопровода. На конде плеча 7 расплавопровдов прядильной головки 8 установлена фльера 9, например, применяемая для пряния волокон из расплава полимера,На кронштейне 3 закреплена вертикальная штанга 10, 5На штанге 10 установлены шахта 11,кольцевая раздувочная головка 12, имеюшая привод 13 для маятникового колебательного движения в вертикальной плоскостИ, параллельной осн горизонтального 20плеча 7, и клеенаносная головка в видепустотелой иглы 14 с приводом 15 качания,Клеяший состав наносится. приспособлением 16 непосредственно на основу 17,25поддерживаемую приемной поверхностью,выполненной В виде неподвижного стола18.Расплавленный в экструдере 1 полимер проходит по обогреваемому расплаво 30проводу (4, 7) и через отверстия фильеры 9 выдавливается в виде пучка жидкихнитей. Попадая в раэдувочную головку12, нити вытягиваются, охлаждаются быстродействуюшайся струей воздуха и в форме351 ракела волокна 19 ложатся на поверхностьосновы, протягиваемой с равномерной скоростью тянущим механизмом 20 под эоной нанесения.40Нити раскладываются по ширине полотна медленным поворотом расплавопроводас фильерой 9 и раздувочной головкой 12в горизонтальной плоскости. Малая ско-"рость перемещении способствует равно 45мерному движению в обе стороны и обеспечивает однородность получаемого нетканого слоя по толщине и плотности, Одновременно маятниковые качания раздувочной головки 12 с помощью привода 13 .ввертикальной плоскости вдоль горизонтального большого плеча обеспечивают многократное перекрытие отдельных слоев и ихвзаимную связь,Формула изобр етения 1. Устройство для получения нетканых материалов из расплава полимера, содержашее экструдер и фильеру, расплавопровод, имеющий Г-образную форму, соединенный одним плечом с экструдером, а дру гим - с фильерой, раздувочную головку, приемную поверхность, тянуший.механизм и клеенаносное приспособление, о т л ич а ю ш е е с я тем, что, с Пелью повышения производительности устройства, оно снабжено поддерживающим горизонтальным кронштейном, посаженным на вертикальную ось, установленным с возможнос тью врашения вокруг этой оси, с вертикальной штангой, причем расплавопровод смонтирован на кронштейне, а раздувочная головка и клеенаносное приспособление - на вертикальной штанге с возможностью маятникового колебательного движения в вертикальной плоскости, параллельной оси горизонтального плеча расплавопровода относительного места их закрепления. 2. Устройство по и. 1, о т л и ч а ю ш е е с я тем, что расплавопровод соединен с экструдером посредством подвижного ввода, например сальникового.3. Устройство по п. 1, о т л и ч аю ш е е с я тем, что приемная поверх ность выполнена в виде неподвижного стола,4. Устройство по пп. 1-3, о т л ич а ю ш е е с я тем, что клеенаносное приспособление выполнено е виде пустотелой иглы.
