Симонов

Номер патента: 189138

Опубликовано: 01.01.1966

Авторы: Михеев, Наги, Нский, Симонов

МПК: B27L 5/00, B27L 5/02, B27L 5/06 ...

Метки: станок, фанерострогальный

...фаперострогальный станок является дальнейшим развитием и совершенствованием изобретения по авт. св.115389 и обеспечивает автоматизацию удаления листов шпона из вращающегося барабана после их срезания ножом с ванчеса. Лля этого за обжимной траверсой смонтирована дугообразная направляющая, в которой установлен поворотный ролик. плект состоит из ножевой балки 3, ножа 4,прижимной накладки 5, крепежных болтов б,регулировочных винтов 7, обжимной траверсы8, винтов 9, поворотного выносного ролика 10,5 втулок 11, фрпкционного ролика 12, направляющих 13 и двух щек 14.Ножевая балка 3 может быть как моной, так и пустотелой. Крепится она к14 винтами 15.10 Выносной и фрикционный ролики изготовляются резиновыми илн металлическими с...

Номер патента: 189137

Опубликовано: 01.01.1966

Авторы: Симонов, Торговников

МПК: B27G 13/04, B27G 3/00, B27L 1/08 ...

Метки: 189137

...Колодки могут быть выполнены также в виде кольца (в зависимости от необходимоа скорости регулирования). Кроме того, на кронштейне установлены электромагниты 17 15 и 18, сердечники которых связаны с рычагами13. Ход рычагов ограничен упорами 19, укрепленными на этом же кронштейне. Вместо электромагнитов маятна использовать любоа пригодный для этой цели привод, а поворот ныа диск и колодки могут быть выполнены сзубчатыми рабочими поверхностями.Замкнутая система прижима коросннмателеа включает пружины 20, связанные гибкими связями 22, и приспособление 21 для предва рительпого натяжения пруукип. В гибкие связи включен винтовой механизм, состоящий из винта 23 с правой и левай резьбой, составляющиа одно целое с диском 11, н двух гаек 24 и 2 б,...

Номер патента: 187766

Опубликовано: 01.01.1966

Авторы: Гершанов, Мезенцева, Мельникова, Новичкова, Полуэктова, Симонов

МПК: C07C 51/353, C07C 59/66

Метки: арилоксиалкилкарбоновб1хкислот

...дпхлорфенолом (остаточное давление 30 - 40 мм рт. ст,). Оставшуюся после отгонки натриевую соль 2,4-дихлорфеноксиуксусной кислоты подкисляют, выделяют свободную кислоту и сушат. Выход кислоты 90,5%.Качественные показатели: содержание основного вещества 96%, дихлорфенола 1%, поваренной соли 1,1%, влаги 1,9%.П р и м е р 2. Приготовленную по указанно му в примере 1 методу исходную смесь пропускают со скоростью 237 л 4 час через трубчатый змеевиковый конденсатор.Режим конденсации; температура 110 С,давление 2 атм. После отгонки и подкисления 15 получена с выходом 94 - 96% 2,4-дихлорфеноксиуксусная кислота, содержащая 96,5% основного продукта и 0,9% дихлорфенола.П р и м е р 3. 39,4 г (0,2 моль) 2,4,5-трихлорфенола растворяют в 45 лгл (О,б...

Номер патента: 187670

Опубликовано: 01.01.1966

Авторы: Брагин, Государственный, Коськов, Мацкевич, Симонов

МПК: B01D 46/38, B07B 4/08, B07B 7/10 ...

Метки: 187670

...или инородными телами, а также предотвратить выброс запыленного воздуха.На фиг. 1 схематически изображен предлагаемый аппарат; на фиг. 2 - питатель; на фиг. 3 - слоеукладчик.Аппарат состоит из корпуса 1 с распределительной решеткой 2, бункера 3, питателя 4, снабженного подвижной направляющей 5,слоеукладчика 6, желобов 7 ц 8 для продуктов разделения, скребкового транспортера 9 для удаления крупных фракций и системы воздухоснабжеция 10, осуществляемой по 5 замкнутой схеме с поддеркацием в рабочейзоне атмосферного давления.Рабочее пространство аппарата разделеноц две зоны - зону псевдсожижения 11 и зону разделения 12,10 Подвижная направляющая 5 питателя отклоняется под действием винтового регулирующего устройства 13. Слоеукладчик 6...

Номер патента: 187433

Опубликовано: 01.01.1966

Авторы: Богданов, Калоев, Макеев, Пономарев, Симонов, Сошников, Шип

МПК: A01B 69/04

Метки: вождения, колесном, ходу

...крана установлен дроссель срукояткой,На чертеже изображена принципиальнаясхема описываемого устройства,Устройство содержит копируощий щуп 1,датчик 2 его отклонепи 5 усилитель д с обмотками электромагнитов 4, установленных накорпусе золотника Б, выходы которого связаны с гидроцилиндром 6 рулевого управления.Олин выход трехходового двухпозиционногокрана 7, выполненный в одном корпусе сдросселем 8 и предохранительным клапаном9, соединен с водом золотника. Другой выход укоятка ми 1 сле прохождения кение ; вручную, в распределитель Авторыизобретения С. А, Богданов, А. ВВ. И. Пономарев, Л. П,Л. А. Вайнштейн, Л. АЗаявители Государственный союинститут крана связан с распределите литсля рулевого управления дроссель - с насосом 11.Кран и...

Номер патента: 186056

Опубликовано: 01.01.1966

Авторы: Симонов, Харитонов

МПК: B23K 37/047, B25J 5/02

Метки: манипулятор, сварки

...удобства сварки может перемещаться, но только в определенной, например горизонтальной, плоскости, Известные машины и манипуляторы затрудняют сварку в различных пространственных положениях, сложны по конструкции и дороги в изготовлении. Описываемый манипулятор для сварки, содержащий раму с крепежными местами, имеет упрощенную конструкцию, при использовании его повышается производительность, для чего в его раме установлена с помощью втулки шаровая пята, опирающаяся на закрытыйсверху подпятник,На чертеже изображен описываемый манипулятор,5 Он представляет собой сварную раму, сосгоящую из кольца 1, угольников 2 и втулки3. К раме приварены элементы 4 для крепления к ним свариваемых конструкций. К втулке крепится шаровая пята 5, опирающаяся...

Номер патента: 185789

Опубликовано: 01.01.1966

Авторы: Бакие, Всесоюзный, Котлов, Научно, Плохой, Ребрик, Симонов, Страхаль

МПК: E21B 3/00, E21B 7/02

Метки: «гидропроект», жутйс, имени, институт, исследовательский, ьиблиотена

...в виде ствующей с ленным к ко, наприм состоящ тельного одъемны ся тем,ности и ждая и ат, выпо аимодей прикрепИзвестны транспортные тележки, состоящие из пары колесных осей, тягового элемента и силовых средств (винтовых домкратов), смонтированных на осях для относительного перемещения осей и корпуса транспортируемого груза.Описываемая тележка отличается от известных тем, что каждая подъемная траверса, несущая домкрат, выполнена в виде П-образ. ной стойки, взаимодействующей с профильным башмаком, прикрепленным к колесной оси. Это повышает маневренность тележки и снижает ее габаритные размеры,На фиг, 1 изображена описываемая тележка в двух проекциях; на фиг. 2 - то же, при перевозке бурового станка.Тележка состоит из прицепного...

Номер патента: 184719

Опубликовано: 01.01.1966

Авторы: Симонов, Торговников, Фомичев

МПК: A01G 23/08, B27B 25/00, B27B 31/00 ...

Метки: деревьев, перемещения, станках, стволов, стволообрабатывающих

...вальцов установлены наклонно к направлению подачи ствола направляющие косынки 19, которые облегчают подъем вальцов во время захода торца ствола и позволяют уменьшить диаметр самих вальцов, Под тяговой ветвью транспортера 1 в конце направляющих 20 установлен разгрузочный или поддерживающий ролик 21 с равномерно расположенными по его окружности впадинами для размещения траверс 2 транспортера, что позволяет уменьшить силы трения траверс по направляющим во время перемещения ствола дерева. Для облегчения укладывания ствола на траверсы при скатывании по бокам транспортера 1 установлен легкий лоток 22 из листового железа, выступающий над транспортером.Многоскоростной электродвигатель 3 приводит в движение звездочку 4 через редуктор 28...

Номер патента: 176213

Опубликовано: 01.01.1965

Авторы: Ребрик, Симонов, Страхаль

МПК: E21B 3/00

Метки: беспружинный, буровой, вибромолот

...б с направляющим кожухом 7 и упорной гайкой 8, жестко связанных с корпусом 1, и кольцевой наковальни 9 с гильзой 10, закрепленных на бурильны обсадных трубах зажимным патроном 4 Вибромолот подвешивают на канате буровой лебедки и он может перемещаться по направляющим мачты. Закрепив с помощью зажимного патрона 4 вибромолот на трубе,5 включают электродвигатели, приводящие вогращение дебалансы. Возмущающая сила возбуждает колебания ударной части и она, под.прыгпвая на наковальне 9, ударником б наносит по ней удары, передающиеся на колонну10 труб, в результате чего осуществляется ее погружение. Одновременно с погружением обсадных труб можно подрабатывать забойскважины буровым инструментом, спущеннымвнутрь обсадной колонны.15 Для бурения...

Номер патента: 175870

Опубликовано: 01.01.1965

Авторы: Герасимов, Симонов

МПК: B65B 23/00, B65G 57/22

Метки: автомат, предметовв, укладки, цилиндрических, ящики

...цепной передачи 19 приводится во вращение однооборотцая муфта 20, приводящая во вращение кулачок 21 для приведения в действие подъемно-опускцого стола 5 и кулачок 22 для приведения в действие толкателя 7. С помощью конической зубчатой передачи 23 приводится в действие червячный редуктор 24. Последний посредством цепной 25, зубчатой 2 б ц цепной 27 передач приводит в действие транспортеры 14 и 16, При помощи кулачка 28, сидящего ца валу зубчатого колеса 29, приводится устанавливающий упор 30 для ящиков, От зубчатого колеса 31 посредством конической 32 и цепной 33 передач приводится транспортер 15. От червячного редуктора 24 посредством цепной передачи 34, однооборотной муфты 3 б приводятся кулачок 3 б, взаимодействующий со...

Номер патента: 175800

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Конструкторско, Репников, Симонов, Федотов, Щербаков

МПК: C23F 15/00, C23G 5/04

Метки: консервации, подшипников

...спабжепа радицами для фиксации подппппи5теиок какдой ванны - прпспоповорота варукОго кольцотносительно вцутрепнего, Зтие выполнено в виде пластпприкреплепых одним концом 0по трассе перемещения подшчто пружина располагается пом по отношению к направленидшиппиков, что обеспечиваетс боковой поверхностью нар 5оворот последнего во времябаиов, Такое выполпение устрт повысить качество выполпеш я оисервации,г. 1 изображено описываемое устрой- ЗО Прп рабдовательпои смазка пкоптакте сколец подпару;кныхбаиов. Подписн уппа211 Предлавестцыхкаждогоми пальодна из снием длящипни каспособлепружин,ке ванныков так,рым угложения поконтактекольца ппия барапозволяерации коНа фи для копсервацпп пододержащие последоваванны, в которых осу, сушка и смазка поде...

Номер патента: 174149

Опубликовано: 01.01.1965

Авторы: Глт, Кабаченко, Симонов, Улубабов

МПК: B03C 1/10, B03C 1/14, B03C 1/30 ...

Метки: барабанный, магнитный, сепаратор

...сепаратор отличается от известных также устройством ванны и узла уплотнения между цапфами вращающегося рабочего барабана и боковыми стенками ванны.На фиг.схематически изображен магнитный сепаратор, продольный разрез; на фиг. 2 - то же, поперечный разрез.Сепаратор состоит из ганны 1 с боковыми стенками 2, разделенной на отстойник 3 и сливное отделение 4, вращающегося барабана 5 с цапфами б, неподвижной магнитной системы 7, устройства 8 для съема магнигного концентрата, загрузочлого желооа 9, спивного порога 10, емкостей 11 для сбора и патрубков 12 для удаления суспепзии и привода 13.Исходная суспензия по загрузочному желобу 9 поступает в радиальном направлении в зону притяжения сепаратора, проходит под барабаном 5 н через...

Номер патента: 172547

Опубликовано: 01.01.1965

Авторы: Комаров, Симонов

МПК: G01N 27/02, G01N 27/30

Метки: кондуктометр

...применяют переменный ток, что в полевых условиях требует преобразования постоянного тока, получаемого от сухих батарей или аккумуляторов, в переменный. При этом применяются специальные устройства (вибраторы, полупроводниковые схемы, электронные лампы и т. д.), что усложняет и удорожает прибор.Предлагаемая конструкция кондуктометра отличается тем, что электроды выполнены из дюралюминия и заключены в эбонитовый держатель, которому придана форма гиперболоида, что позволяет помещать их в любой сосуд или непосредственно в буровую скважину. Поапис гая гррагга173 Электрическая схема ко жит источник постоянног метр 2, гнезда электродов полярности электродов 4. 51. Кондуктометр для определения содержания солей в воде, состоящий из электродов, 10...

Номер патента: 172272

Опубликовано: 01.01.1965

Авторы: Андреичев, Бондаренко, Малахов, Сидоров, Симонов, Чопенко

МПК: B01J 8/04

Метки: высокого, давления, колонна, синтеза

...для интенсивного развития начала реакции, включение в работу не только верхних, но и нижних полок кятялиз 51 торя, я также создается возмо 5 к 5 Ость регулировки 2 процесса глдным байпасом без снижения общей азовой наг 1)узк 1 и сохран 5 ется возм 05 кность поддержания оптимального температурного режима по всей высоте каталнзаторной зоны с помощью холодных байпасов между 2 зонами.На чертеже показана предлагаемая колонна синтеза высокого давления в разрезе.Колонна содержит цилиндрический корпус 1, в верхнюю часть которого встроен трубчд Смешавшись с газом главного холодного бдйпдса 8, подогретый газ направляется через централну 0 трубу 9 с электроподогревателем 10 В распределительный коллектор 11, смонтированный под верхней...

Номер патента: 170340

Опубликовано: 01.01.1965

Авторы: Иел, Симонов, Симонова

МПК: F41A 19/00, F41A 19/46

Метки: автоматическогооружия, механизм, ударно-спусковой

...механизм в двух проекциях; на фиг. 2 - вид по стрелке А на фиг. 1.Ударно-спусковой механизм расположен в ствольной коробке 1 и состоит из ударника 2 с бойком 3, муфты 4 ударника, боевой пружины 5, спускового рычага б с выступом 7 и пластинчатой пружиной 8, спускового крючка 9 со спиральной пружиной 1 О и вырезом 11, укрепленного ца оси 12, шептала 13, автошептала 14 и переводчика 15, укрепленного при помощи оси 1 б на спусковом крючке.Для производства одиночного выстрела нажимают на спусковой крючок, который, воздействуя на выступ спускового рычага, отводит рычаг назад, и он своим скосом нажимает на шептало и утапливает его. д действием боевой пружины п р щ вперед, и происходит выстрел.Прц откате подвижные части набегают на 5 спусковой...

Номер патента: 169072

Опубликовано: 01.01.1965

Авторы: Грибков, Серов, Симонов

МПК: B01J 3/04

Метки: 169072

...состоящий из двух сосудов, внешнего холодного и внутреннего нагреваемого, вставленных один в другой с промежутком, в котором размещен специальныйнагреватель, отделенный от внешнего сосудаслоем теплоизоляции и сжатого газа. Сосуды герметичны и разобщены один от другого.Недостатком этого автоклава является наличие специального нагревателя и применениесжатого газа сравнительно высокой теплопроводности. То и другое увеличивает внутренний размер внешнего сосуда и тем самымснижает величину возможного в нем рабочего давления,Предлагается автоклав, в котором внутренний сосуд снабжен контактами для подводапропускаемого по нему электрического тока,а промежуток между сосудами заполнен газом низкой теплопроводности, напримераргоном, ксеноном...

Номер патента: 169011

Опубликовано: 01.01.1965

Авторы: Глотов, Кив, Симонов

МПК: B63B 9/06

Метки: бортовых, днищевых, корпуса, постель, сборки, сварки, секций, судна, универсальная

...основанием, кот е выполнено в виде наклонной рамы с пер щающимся по ней лекалом, 5Особенностью предлагаемой постели является то, что ее основание выполнено в виде вертикального листа, который состоит из отдельных кестких взаимозаменяемых элементов, шарнирно соединенных между собой. 10Н 0 фиг, 1 схематически изображена универсальная постель в двух проекциях; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - узел Б на фиг. 2; на фиг. 4 - сечение В-В ца фиг, 1. Основание постели состоит из отдельных взаи мозаменяемых элементов 1, соединенных между собой с помощью шарниров 2.Элементы крепятся к стойкам 3 с помощью хомутов 4. Для придания жесткости постели по ее концам устанавливаются раскосы б, сое диняющиеся со стойками с помощью...

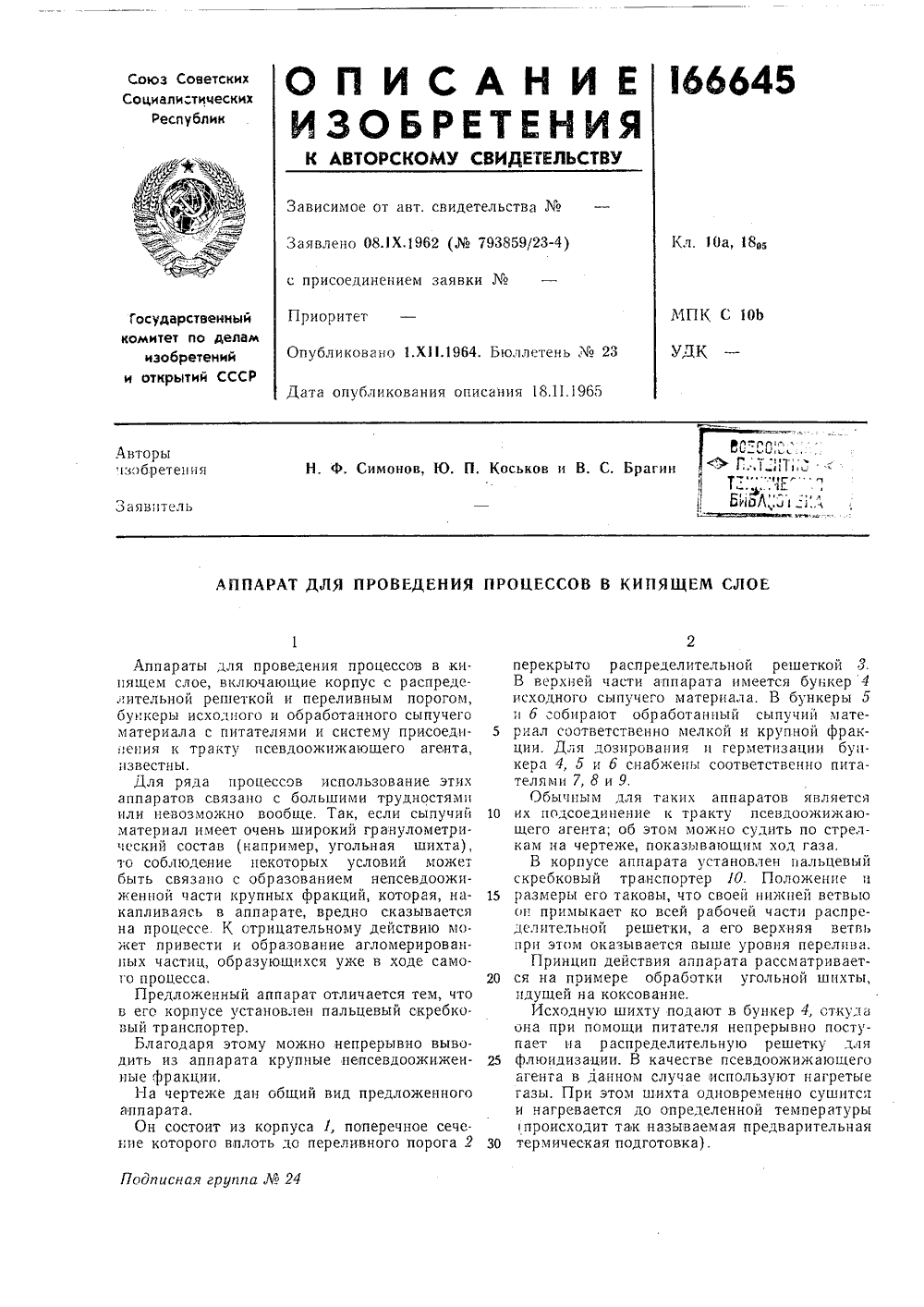

Номер патента: 166645

Опубликовано: 01.01.1964

Авторы: Брагин, Коськов, Симонов

МПК: F27B 15/02

Метки: аппарат, кипящем, проведепия, процессов, слое

...в бункер б. Отсюда ее подают на дополнительное дробление.Остальная часть шихты перетекает через переливной порог и уходит из зоны взаимодействия с газом-теплоносителем при некоторой средней заданнои температуре (точнее, степени обработки); собирается в бункере 5,откуда питателем направляется в тракт готовой шихты,Газ-теплоноситель может быть использованкак по замкнутой схеме, так и однократно.5Предмет изобретенияАппарат для проведения процессов в кипящем слое, включающий корпус с распределительной решеткой и пер ел ивным порогом,10 бункеры исходного и обработанного сыпучегоматериала с питателями, отличающийся тем,что, с целью непрерывного вывода из аппарата, крупных непсевдоожиженных фракций,в корпусе аппарата установлен пальцевый15...

Номер патента: 166287

Опубликовано: 01.01.1964

Авторы: Всесоюзный, Научно, Островский, Ребрик, Симонов, Страхаль, Фомин

МПК: E21B 7/02

Метки: 166287

...на фиг. 2 - грузоподъемная мачта с опорной поперечной связью и гибким элементом постоянной длины; на фиг, 3 - каретка с пенетрационным снарядом.Агрегат состоит из автомашины 1, грузо- подъемной мачты 2, генератора 3, вибрато 4, кбзел вибратора 5, лебедки б, замыкателя 7 тормоза лебедки, опорной поперечной связи 8 и гибкого элемента (канатной петли) 9 посгоянной длины. Для проведения ударного зондирования агрегата предусмотрены пенетра. ционный снаряд 10 и каретка 11,Вибрационное бурение производится с включенным замыкателем 7 тормоза лебедки, что обеспечивает надежную фиксацию вибратора, подвешенного в рабочем положении. Для укладки вибратора на козлы в транспортное положение его подвешивают на мачте за канатную петлю 9...

Номер патента: 165298

Опубликовано: 01.01.1964

Автор: Симонов

МПК: B23Q 35/00, B27L 1/04

Метки: копирования, электромеханического

...в древесину.По предлагаемому способу можно производить окорку бревен без повреждения древеси ны независимо от толщины коры. На чертеже изображена принципиальная схема устройства для осуществления способа электромеханического копирования, например, для фрезерного окорочного станка,Электромеханический копир содержит электромагнит, пружину и копирующий роли(.На холостых оборотах рабочей фрезы 1 пружина 2 затягивает сердечник катушки 3 в корпус копира 4. Копирующий ролик 5 приподнят над фрезой и позволяет ей врезаться на предварительно установленную глубину,С увеличением крутящего момента во время резания увеличивается фазовый ток У элетродвигателя б привода фрезы, который соответственно увеличивает индукционный ток в катушке 7,...

Номер патента: 164267

Опубликовано: 01.01.1964

Авторы: Марцоха, Симонов

МПК: C07C 123/00

Метки: n-3ameluehhbix, амидинов, антраниловых, кислот

...до К-(и-метоксибензил)-антраниловой кислоты) и данным анализа полученное соединение имеет строение амидина И-(и-метоксибензил)-антраниловой кислоты.Найдено, О/: С 70,9, 70,71; Н 6,78, 6,73; М 16,13, 16, 33.56.з спи где: К= г - ССНв - , О - СНзщийся тем, чтщенные индазолрия .или смесьюксилола,2, Способ почто процесс вед НаОС Н С 1 тс ОСсН,. - ; и о 1-аралкила нагревают его с едким р., отличаю- и 1-арилзамес амидом натнатром в среде та).При н ил)-а ный 1 аналоги Пластин та), лег ских ра мер 3, А нтранил (о-метокс чно 1-фе ки имеютко раствостворители д и н 1 ч-(о-м е овой кислот фенил)-индазол илиндазолу. Вь т. пл. 86 - 87 С имые в обычных ях, не растворим о ксиф еы. Исходполучают ход 42%,ОХ 901/8 Объем 0,16 о делам изобретений пр. Серова,...

Номер патента: 164110

Опубликовано: 01.01.1964

Авторы: Захаров, Симонов

МПК: B27B 25/02, B27L 1/08

Метки: подающее, станков

...тем, что оси вальцов, составляющихпару, установлены жестко на одном прижимном рычаге.10Вальцы в этом устройстве, составляющиепару, связаны передачей, например цепной,причем задний по направлению подачи ведомый валец выполнен с диаметром меньшим,чем диаметр переднего ведущего вальца. 15Эти отличия позволяют увеличить номенклатуру подаваемых бревен по длине,На чертеже изображено описываемое устройство.Подающий и, следовательно, извлекающий 20механизм окорочного станка выполнен в видетрех пар цилиндрических вальцов, причемкаждая пара вальцов представляет собой ведущий 1 и ведомый 2 валец различного диаметра. Ведомый валец укреплен жестко на 25прижимном рычаге, удерживающем ведущийвалец, и имеет с ним общую ось качания,1. Подающее...

Номер патента: 163883

Опубликовано: 01.01.1964

Авторы: Рубин, Симонов

МПК: G10D 1/04, G10D 3/02

Метки: арфы, коробка, резонаторная

...копна внутри струнодерв виде двух швеллеавр, причем струны заом, что при изгибе они Резон ат юща яся струкции, жателем, ров, образ креплены касаются орная коробтем, что, сона сиабжевыполненныхующих двуттаким образдеки,Подписная группа то 249 естна резоиаториая коробка для арфы, ая деку, иа которой закреплены струИзвимеющцы,Предлагаемая резонаторная коробка для арфы имеет упрощенную конструкцию. Ее отличие заключается в том, что она снабжена внутри струнодержателем, выполненным в виде двух швеллеров, образующих двутавр, причем струны закреплены таким образом, что при изгибе они касаются деки. 1На фиг. 1 показана резоиаторная коробка для арфы, продольный разрез; на фиг. 2 - то же, поперечный разрез.Резонаторная коробка для арфы снабжена...

Номер патента: 150036

Опубликовано: 01.01.1962

Авторы: Аткарский, Бреев, Жохов, Кедров, Лизунов, Новиков, Плотникова, Симонов, Стешов, Федорова

МПК: A43B 1/14, A43B 13/12

Метки: обуви

...из различных по жесткости пластиков в зависимости от требований, предъявляемых к различным участкам низа, в одной пресс форме посредством нескольких механизмов подачи пластиков.Способ осуществляют следующим образом.Затяжка верха обуви производится любым известным методом, След затянутой обуви предварительно обрабатывают путем взъерошивания и последующего нанесения слоя раствора пластической массы, родственной по составу пластику, применяемому для низа; этим обеспечивается прочное соединение верха и низа обуви. На подготовленном следе обуви производят формование низа.В зависимости от требований, предъявляемых к различным участкам низа обуви, например каблучно-геленочную и носочно-пучковуюасти низа, отливают из различных по жесткости...

Номер патента: 149028

Опубликовано: 01.01.1962

Авторы: Варович, Корсунский, Симонов

МПК: G10H 1/02

Метки: глиссандо, инструменте, клавишном, многоголосном, электромузыкальном, эффекта

...конденсаторами.На чертеже изображена принципиальная схема устройства.Генераторы (или делители) многоголосного клавишного электро- музыкального инструмента, обозначенные цифрами 1, 2, 3, 4 и 10, 11, 12, 13, соединены с манипуляторами 5, б, 7, 8 и 14, 15, 1 б, 17. Выходы манипуляторов одноименных звуков (например, всех фа) сое149028динены соответственно с повторителями 9 и 18, каждый из которых снабжен устройством для мягкой атаки звука.На чертеже показаны две группы генераторов, манипуляторов и повторителей одноименных звуков. В полной схеме клавишного инструмента таких групп должно быть двенадцать, Все повторители на клавишной кнопочной станции (состоящей из двенадцати клавиш), включаются только при нажиме соответствующего...

Номер патента: 145702

Опубликовано: 01.01.1962

Автор: Симонов

МПК: A61B 17/30

Метки: пинцет

...и угловой пластины со шлицами, монтированными на винте-оси пластины ЕгеряНа фиг. 1 показан пинцет в собранном виде; на фиг. 2 - окончатая рамка пинцета.Пинцет состоит из основания 1 с винтом-осью 2, окончатой рамки 3 с овальнь;м отверстием 4 для винта оси 2 основания, угловой пластины 5 со шлицами б для крепления нитей путем их заклинивания и гайки б.В собранном виде пинцет представляет собой компактный инструмент, рекомендуемый длч глазных кабинетов и стационаровОснование 1 инструмента по снятии окончатой рамки 3, угловой пластины 5 и гайки 7 заменяет пластину Егеря и употребляется при всех проводящихся с помощью последней операции.Угловая пластина 5, закрепляемая гайкой б на винте-оси 2 в любом направлении, удобна при фиксации...

Номер патента: 145123

Опубликовано: 01.01.1962

Автор: Симонов

МПК: G10G 1/04

Метки: мелодии, октавного, удвоения

...напряжения, присоединенный к зажимам 8, 9, соединен через переменное сопротивление 10, зашунтированное конденсатором 11, с контактом 6 крайней верхней клавиши (в данном случае С,.). При нажиме на клавишу С путем замыкания контактов 1, 2 будет включен каскад атаки С, а путем замыкания контактов 5, б будет одновременно подано наприкение на анод каскада С. В итоге получится октавное удвоение мелодии. Нажимая любую клавишу ниже уже нажатой С, мы не сможем получить октавного удвоения других звуков, поскольку при замыкании контактов 5, б контакты б, 7 размыкаются и на группы октавных контактов 5, б, 7, лежащих ниже С, питание не подается. Громкость октавного тона и время его возникновения зависит от величин сопротивления 10 и конденсатора 11....

Номер патента: 144159

Опубликовано: 01.01.1962

Авторы: Андреичев, Исаков, Ковайкин, Коваль, Козлов, Кудрявцев, Павлов, Савилов, Сидоров, Симонов

МПК: C01C 1/04

Метки: аммиака, колонна, синтеза

...равномерно по сечению катализаторной зоны между трубками основного газа.Основной и байпасный газы выходят из коробки 8 по своим тепло- обменным трубкам и, нагревшись в них за счет реакции, выходят в пространство над слоем катализатора, где смешиваются. Далее газовый поток проходит вниз через катализатор и реагирует с образованием аммиака. Конвертированный газ из катализаторной коробки выходит при 460 в 5 и направляется не сразу в паровой котел-утилизатор, а сначала поступает в трубки верхнего предварительного теплообменника, в которых охлаждается до 360 - 400 за счет теплообмена с основным газом, идущим в катализаторную коробку.Выйдя из трубок, конвертированный газ собирается в коллекторе под нижней трубной доской верхнего...

Номер патента: 143967

Опубликовано: 01.01.1962

Автор: Симонов

МПК: B22C 1/00

Метки: литейных, смесь, стержней, форм

...известняка, приготовленные по С 02-процессу, легко разрушаются водой с образованием соответствующих гидратов окисей. В результате этого отпадает дробоструйная механическая, а может быть и гидравлическая обработка отливок, и операция очистки отливок сводится лишь к смачиванию их и при необходимости вымыванию смесей водой. При этом существенно облегчается и регенерация формовочных и стержневых смесей, которая сводится к отделению их составлягощих от гидратов окисей кальция и магния с последугощим их использованием в промышленности, Такой метод разрушения формовочных и стержневых смесей после заливки форм металлом решает также вопрос разрушаемости химически твердеющих составов на жидком стекле. Приготовление формовочных и стержневых...

Номер патента: 143194

Опубликовано: 01.01.1961

Авторы: Арно, Симонов, Хохловг

МПК: D01B 1/32

Метки: волокнистого, культур, лубяных, например, слоя, снопов, формирования

...более короткие зубья и соответственно промежуток между зубьями будет иметь143194меньшую величину. Третья пара дисков имеет еще меньшую длину зубьев и соответственно наименьшую величину промежутка, ограниченного смежными зубьями.Большое значение имеет угол наклона зубьев на дисках, так как от этого наклона завцсит с одноистороны их захватывающая способность, а с другой - легкость съема волокнистого материала,Над направляющими полозками 3 и транспортером 7 установлены форсунки 13 для подачи воды на материал под давлением, обеспечения промывки и параллелизации вершинной и комлевой части слоя.Работа устройства осуществляется следующим образом.На питающем столе (на чертеже не показан) тюки вымоченного луба развязывают, и снопы, после...
