Генератор импульсов

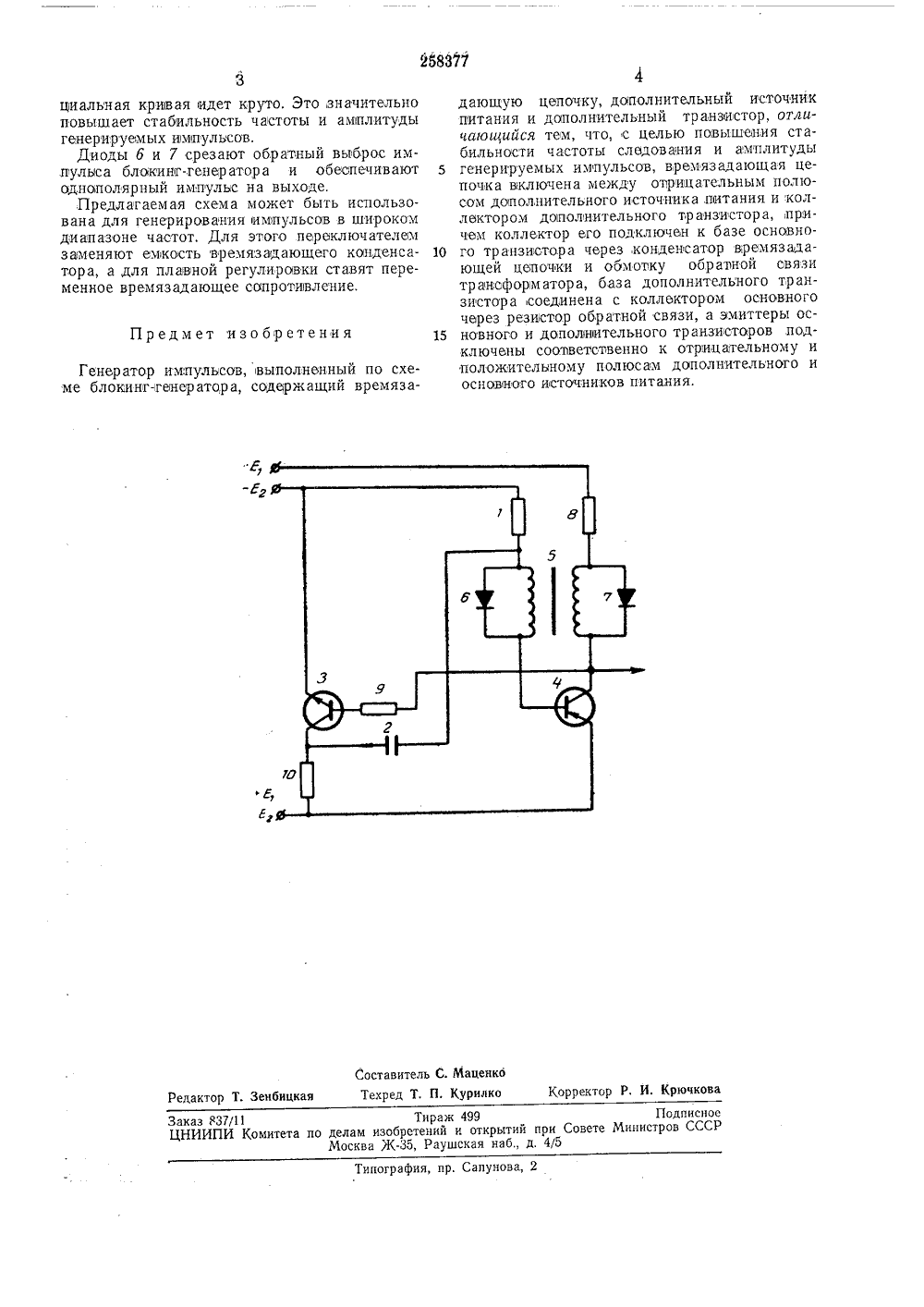

О Л И С А Н И Е 258377ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 14.11,1966 ( 1063545/26-9) Кл. 21 ат, 36/02 вкис присоединениемПриоритетОпубликовано ОЗ,ХДата опубликован Комитет по делам ЪПК НО изобретений и открытпри Совете министреСССР УДК 621,373.431.2аявител ГЕНЕРАТОР ИМП В 15 Известны генераторы импульсов на полупроводникавых триодах (мультивибраторы, блокинт-генераторы, КС-генераторы и др.), которые по своим параметрам и громоздкости не находят широкого применения, так как не удовлетворяют савременным требаваноям.Предложенный генер атор отличается тем, что, с целью повышения стабильности частоты следования и амплитуды генерируемых импульсов, меиду оснавным транзистором, а также даполнительньвм транзистором и дополнительным источникам питания введены следующвте существенно новые функциональные связи.Времязадающая цепочка включена между отрицательным полюсом даполнительного источникака питания и коллектором дополнительного транзистара. Коллектор дополнительного транзастора подключен к базе асиовного через конденсатор времязадающей цепочки и обмотку обратной связи трансформатора, а база даполнительного транзистора соединена с коллектором асновного через резястар обратнойсвязи.Такая схема генератора импульсав позволяет повысить стабильность частоты следования и амплитуды генерируемых импульсов.На чертеже приведена схема аписываемогогенератора им(пульсов, собранная по схеме блакинг-генератора и состоящая из времяаадающей цепочки 1 и 2, транзисторов 3 я 4, трансформатора 5, диодов б, 7, резисторов 8, 9, 10 .и двух источников питания Е 1 и Е.,Времязадающая цепочка включена между отрицательным полюсом дополнительного источника питания Ее и коллектором даполвительного транзистора 3 и - р - и проводимости.Стабильная работа блокинг-генераторов зависит от напряжения, до которого заряжается и к которому стремится экспонента при пере- заряде времязадающего конденсатора.В предложенном, генераторе перезаряд осуществляется.в тот момент, когда происходит релаксационный процесс и формируется выходной втмпульс определенной длительности. Выходной импульс блакинт-генератора открывает через резистор обратной связи 9 дополнительный транзистор 3, который до этого был закрыт напряжением источника питания Е 1.За время генерирования выходного импульса (открытое состояние транзисторов 3 и 4) времязадающий конденсатор 2 успевает пере- зарядиться до напряжения, близкого к Е, через малое сапротивление насыщеннаго транзистора 3 и сапротивление база - эмиттер транзистора 4.При перезаряде,времязадающего конденсатора его потенциал стремится не к 0, а к 1 тапРЯжению Ев, в РезУльтате чего экспонен258377 Составитель С. МаценкоТехред Т. П, Курилко Корректор Р, И. Крючков едактор Т. Зенбицка Тираж 499лам изобретений и открытий при Совсква Ж, Раушская наб д. 4(5 аказ 837/11 ЦНИИПИ КомитетПодписноепиетров СССР Сапунова, 2 ипографи циальная кривая идет круто. Это значительно повышает стабильность частоты и амплитуды генерируемых иипульсов.Диоды б и 7 срезают обратный выброс импульса блокинг-генератора и обеспечивают однополярный импульс на выходе,,Предлагаемая схема может быть использована для генерирования импульсов в широком днаназоне частот. Для этого переключателем заменяют емкость времязадающего конденсатора, а для плавной регулировки ставят переменное времязадающее сопротивление. Предмет изобретения Генератор импульсов, выполненный по схеме блокинг-генератора, соде 1 ржащий времязадающую цепочку, дополнительный источник почитания и дополнительный транзистор, отли.- чаюиийся тем, что, с целью повышения стабильности частоты следования и амплитуды 5 генерируемых импульсов, времязадающая цепочка выключена между оприцательным полюсом дополнительного источника,почитания и коллектором дополнительного транзистора, причем коллектор его подключен к базе основно го транзистора через конденсатор времязадающей цепочки и обмотку обратной связи трансформатора, база дополнительного транзистора соединена с коллектором основного через резистор обратной связи, а змиттеры ос новного и дополнительного тр анзисторов подключены соответственно к отрицательному и положительному полюсам дополнительного и основного источников питания,
