Шариков

Номер патента: 1093384

Опубликовано: 23.05.1984

Авторы: Довбня, Назаренко, Носалевич, Симановский, Шариков

МПК: B22C 3/00, B22D 21/06

Метки: графитовой, подготовки, предварительной, формы

...отливки.В качестве третьего слоя покрытияможет быть использован никель.Первый слой на углеродистой форме - слой металла подгруппы меди создает диффузионный барьер на поверхнос ти формы. Слой тугоплавкого металла (второй слой), нанесенный поверх пер", ного слоя, предохраняет его от смывания заливаемым тугоплавким металлом.Слой металла с температурой плавления ниже температуры плавления эаливаемого металла (третий слой)расплавляется и создает жидкую легко"плавкую прослойку при заполнениилитейной формы, что облегчает процесс ее заполнения. Тугоплавкие и хи" мически активные металлы ( МЬ, Та, Мо, Ф, Ре) являются переходными,:3-металлами с незаполненной 4 -обо". лочкой. При взаимодействии между собой эти металлы образуют широкие области...

Номер патента: 1089026

Опубликовано: 30.04.1984

Авторы: Корсаков, Кручинкин, Мирский, Рывкин, Файнштейн, Шариков, Шуравин

МПК: B66B 5/22

Метки: кабины, лифта, торможения

...ловителей, снабжено щеками, установленными параллельно дну открытой коробки корпуса и симметрично относительно паза,в котором размещена го; ловка направляющей, и ограничивающими осевое смещение ролика и боковое смещение клина и колодки, а такжеэлементами для фиксации одного конца каждой щеки причем на другом концеФ55 упомянутых щек выполнены выступы, а . ь горизонтальной стенке корпуса - отверстия для размещения в них выступов щек На фиг.1 изображено предлагаемоеустройство, общий вид (со сторонынаправляющей на Фиг.2 - разрез А-Ана фиг.1; на фиг.3 - разрез Б-Б нафиг.1; на фиг.4 - разрез В-В нафиг.2; на фиг.5 - разрез Г-Г на фиг.4.Устройство для торможения кабинылифта содержит устанавливаемьй накабине 1 составной корпус, выполненный в...

Номер патента: 1079580

Опубликовано: 15.03.1984

Авторы: Бродский, Жиленков, Мирский, Файнштейн, Шариков

МПК: B66B 5/24

Метки: кабины, лифта, ловитель

...положении выступает в пределах этих зазоров, уменьбб щвя последние и увепичиввя этим воэможность взаимодействия и свмопроиз. вопьного включения ловителей.580 2 Иель изобретения - повыщение надежности в эксплуатации путем исключения ложных срабатываний.Укаэанная цель достигается тем, что ловитель кабины лифта, содержащий закрепленную на основании каподку с подвижным клиновым устро 9 ством, взаимодействуюшим с направляющей и состоящим из кинематически связанного с рычагом механизма включения ловителя клина с ропиковой обоймой и упругого бащмака в виде пластинчатой пружины, снабжен дополнительной пружиной в виде П-образной упругой скобы, средняя часть которой размещена в отверстии, выпапненном в рычаге включения ловителя, а...

Номер патента: 1054821

Опубликовано: 15.11.1983

Авторы: Захаров, Кнороз, Кулеша, Пиоро, Романов, Третьяков, Шариков

МПК: G04B 1/14

Метки: заводных, пружин

...на конце заготовки с крепежным отверстиемосуществляют Формовку двух плоскихспиральных нитков, а на противоположном конце навивку заготовки вплоскую спираль производят в направлении, противоположном направлениюдвух ранее сГрормонанных ниткон,послечего осуществляют термофиксацию притемпературе до 350-400 С в течение1-1,5 ч, затем проводят перенавивкузаготовки в направлении сформованныхранее двух витков с последующимзакреплением накладки на конце заготовки 2 .Основным недостатком заводныхпружин, изготовленных по известному способу, является низкая стабильность крутящего момента, что приводит к потере первоначального его значения эа время эксплуатации 1-6 месили в условиях, имитирующих эксплуатацию (заневоливание на валике в течение 7...

Номер патента: 1047814

Опубликовано: 15.10.1983

Авторы: Бродский, Жиленков, Мирский, Файнштейн, Шариков

МПК: B66B 7/02

Метки: кабины, лифта, монтажа, направляющая, направляющей, шахте

...се.;аи,.- а ааааа.;:л:.а и посол ьу:;имацв.,го ,.з ки яо ) уви вопит -,: ое)-. цивос идГ:я аойнь .иф г ";денца; - гоу ", -э з1 рв е:ц - ,.:ос с;с "и и е;11 аепи вас-: х: рд анопроцньи сеце -,и",з - аправпввшеи,- о дп а , а я, иГ) ого ь иие т а и и о .,(ос 1 ья и уведццен ьц Гаоаритс 1 иеп ь:с зобое" ед 1:1.; - пв, т;иение веса наг 1 равпяю;:,ей пл тен ние"нил в ней -родопьнь,; с,-:.и",ал,.и: а гг грузо к.Цепь достигаетсл те,"1., цто соггпасноспособу монтажа направлявшей в лах епий Г а, я клю ца сцем предваон теп ьну Оисдоррнапев впвц;,уе ,. -., отве",ьньь с,10478 3нем 13 образован выступ 14, взаимо"действующий со стыкуемым торцом от"резка напр вляюцей, причем конец 1ступенчатого стержня 13 имеет цилинд"рическую форму и размещен в...

Номер патента: 1047813

Опубликовано: 15.10.1983

Авторы: Бродский, Мирский, Полянская, Файнштейн, Хайтина, Шариков

МПК: B66B 5/22

Метки: кабины, лифта, торможения

...размещенной в пазу, выполненном в корпусе, последний имеет вид открытой коробки, дно которой обращено к направляющей, а в боковых вертика-п, - Ных стенках выполцегп 1 горизоцтальНые прорези, в которых размещец вял механизма включения ловителей.Рычаг выполнен с цилиндрической Г 1 сверхностью, коггцецтричцой оси егс: ЗЗЕ-ХЦОСт-,щец ом в 1 с )изонтальцых прорезях вВЫПОЛНЕцгГГХ В бОКОВЫХ ВЕртИКЯЛЬ - ных Стенках час теи , и установленцом на цих гри помощи опорных шайб О и Оолтов ;, причем яалус"ац в - :1 ЕН В ОлорНЫХ ШайбаХ 1 О 1 С Вг ЗМГЖНОС - тью поворота, На валу 9 закрепленРЫгЯГСВЯЭЯНЦЫй ПР 1:; ПОМГЦИ КЯЦЯ - та 1с ограничителем скорости;- е НЕ 11 р И ПОМО 1 ПИ б ОЛТОЗ Ч РГО р 19 1 Е П. 1 а Г10478 ки 14, взаимодействующие с концами...

Номер патента: 1043094

Опубликовано: 23.09.1983

Авторы: Бродский, Жиленков, Мирский, Файнштейн, Шариков

МПК: B66B 7/02

Метки: крепления, лифта, направляющей

...2),Работа устройства происходит следующим образом.При затяжке гайки 7 до упора обеспечивается жесткая фиксация прижима 3 относительно болта 5, головка болта 5 при этом поджимает упругий элемент 6, мерная деформация которого обеспечивает прижатие прижима 3 к направляющей 4 с необходимым (заданным конструктором) усилием, которое может быть достаточно обеспечено при обычной неконтролируемой затяжке болта с гайкой до упора за счет того, что деформация упругого элемента может быть обеспечена значительно большей, чем отклонение установочной высоты упругого элемента в предложенной конструкции. Отношение этих величин характеризует относительное отклонение усилия прижатия. Деформация упругого элемента определяется как разница его высоты в...

Номер патента: 1041482

Опубликовано: 15.09.1983

Авторы: Бродский, Грацианский, Жиленков, Лохманович, Мирский, Овчинников, Шариков

МПК: B66B 15/00

Метки: канатоведущий, шкив

...имеют н ради"альном сечении шкива полукруглый профиль 4 и подреэ б, имеющий трапецеидальную форму, где;большее основание трапеции обращейо со стороныручья А.Ступица 1 установлена на валу 7,а обод 2 взаимодействует с канатом 6,5расположенным в ручье Б.Предлагаемый канатоведущий шкивработает следующим образом.Канатонедущий шкив передает тяговое усилие от вала 7 канату 6, взаимодействующему с обоцом 2 в ручьях 5по полукруглому проФилю А. Тяговоеусилие от обода 2 канату б передается за счет сил трения между ниМи, зависящих от давления каната б на обод 2, с целью увеличения этого дав" ления и, следонательно, увеличения сил трения и тяговой способности про" филя ширина подреза выполняется обычно достаточно большой (на фиг. 2 изображен ручей со...

Номер патента: 1041478

Опубликовано: 15.09.1983

Авторы: Бродский, Мирский, Овчинников, Погребинский, Тимофеев, Файнштейн, Шариков

МПК: B66B 5/16

Метки: включения, лифта, ловителей, механизм, ограничителя, приводом, скорости

...изобретения является повышение безопасности лифтов в эксплуатации.Поставленная цель достигается 40тем, что механизм включения ловителей лифта с приводом от ограничителя скорости, содержащий валы,связанные посредством рычагов с кли-.ньями ловителей, и тягу, соединяющую 45указанные валы между собой и имеющуюрегулируемый узел, включающий всебя гайку с упругим элементом,снабжен дополнительным регулируемымузлом и шкивами, жестко закрепленными на упомянутых валах, а тяга выполнена в виде гибкой перекрестной передачи с многовитковым охватываниемуказанных шкивов.На фиг.1 изображен механизм включения ловителей, общий вид; на фиг,2 то же, вид сверху; на фиг.3 - разрез А-А на фиг.2,Механизм содержит смонтированными. на основании 1 валы 2 и 3. На...

Номер патента: 1039848

Опубликовано: 07.09.1983

Авторы: Мирский, Рывкин, Файнштейн, Шариков, Шуравин, Ярошевская

МПК: B66B 5/28

Метки: кабины, лифта, остановки

...корпус, состоящий из горизонтальных плит 1 - 3, имеющих окна а и соединенных при помощи шпилек 4, гаек 5 и втулок 6 и 7. Корпус также имеет вертикальные щеки 8 и 9, между ко 2торыми размещен клиновой зажимной механизм, содержащий клин .10, одной стороной взаимодействующий с головкой направляющей 11, а другой стороной взаимодействующий посредством ролика 12 с колодкой 13, которая при помощи опорных планок 14 и 15 установлена между плитами 2 и 3. Ролик 12 размещен между упором 16, закрепленным на клине 10, и упором 7, закрепленным на щеке 8, Клин 10 в вертикальном направлении подпружинен относительно плиты 3 при помощипружины 8. На плитах 1 и 3 установленыкапроновые направляющие башмаки 19,взаимодействующие с головкой направляющей...

Номер патента: 1036652

Опубликовано: 23.08.1983

Авторы: Бродский, Гершаник, Жданович, Жиленков, Мирский, Рывкин, Файнштейн, Шариков

МПК: B66B 5/04

Метки: включения, лифта, ловителей, механизм

...наодном из рычагов гибкой пластиной,аконечный выключатель смонтирован подупомянутой балкой с ВОзмОжнОстью Взаимодействия с указанной гибкой пластиной .На фиг,1 изображен предлагаемыймеханизм, общий вид; на Фиг.2 - узел1. на фиг.1.Механизм содержит смонтиРованныйна верхней балке 1 кабины вал 2, накотором установлены рычаги 3, соединенные с клиньями ловителейне показаны), рычаг 4, соединенный с канатом 5 ограничителя скорости, и рычаг б, шарнирно соединенный с тягой7, подпружиненной относительно закрепленного на балке 1 упора 8 пружиной 9. тяга 7 вторым своим концомшарнирно соединена с рычагом 10, установленным на валу 11, смонтирован 1 О ном на балке 1, На валу 11 .Установлены рычаги 12, соединенные с клиньями ловителей, На...

Номер патента: 1036436

Опубликовано: 23.08.1983

Авторы: Кириевский, Семенова, Чихачев, Шариков, Шишкарев

МПК: B22C 9/04

Метки: выплавляемым, многослойной, моделям, оболочковой, формы

...равной 408 С, и магнезитоМцСОэ с температурой разложения 400 Сс выделением углекислого газа СО,обладающего слабоокислительными свойствами, что дополнительно способствует окислению остатков легкоплавкихмоделей. Разложение калиевой селитрыи магнезита заканчивается также приблизких температурах, а именно КМО 5 при температуре порядка 500 С, а.магнезит - при 540 ОС,С целью предотвращения ухода угле.кислого газа через наружную поверхность оболочковой Формы на нее наносится запирающий слой, препятствующий выходу газов иэ оболочки,Температура разложения материалазапирающего слоя должна быть не ниже600 С и не.выше 900 С, так как приэтих условиях оболоцковая форма "заперта" на период разложения окислителей, и выделяющийся в форме...

Номер патента: 1027128

Опубликовано: 07.07.1983

Авторы: Бродский, Жиленков, Мирский, Файнштейн, Шариков

МПК: B66B 7/02

Метки: крепления, лифта, направляющей

...4,имеющие прорезь О , отделяющую другот друга изогнутую часть прижима,взаимодействующую в точке ЭК с подошвой 5 направляющей б, и упор 7,установленный с зазором д от подош.вы 5 направляющей б. Причем ширина1 изогнутой части меньше ширины 2,упора 7.Монтаж устройства происходитследующим образом.При помощи крепежных элементовболта 2 и гайки 3 прижили 4 монтируют на опоре 1. При этом изогнутаячасть прижима в точке Ж взаимодействует с подошвой 5 направляющейб и, деформируясь на заданную величину, обеспечивает заданное усилие прижатия подошвы 5. Лри этом упор 7 устанавливается от подошвы направ ляющей 6 с зазором бНормальное усилие изогнутой части прижима на подошву 5 должно назначаться из условия несмещаемости ее профиля при действии...

Номер патента: 1017636

Опубликовано: 15.05.1983

Авторы: Бродский, Мирский, Полянская, Файнштейн, Хайтина, Шариков

МПК: B66B 7/02

Метки: крепления, лифта, направляющей

...направляющеи, при изготовлении - изготавн20 ливактся отрезки разной длины в соответствии с разбивочцым чертежом, при складировании -- осуществляется хранение и выдача этих отрезков разной длины определенными комплектами, при монтаже - ведется монтаж этих отрезков разной длины в определенной, заданной чертежом последовательности, что в целом требует больших трудозатрат.Пель изобретения - снижение трудозатрат при изготовлении и монтаже направляю щих.Г 1 оставлснцая цель достигается тем, что в устройстве для крепления направляющих лифта, содержащее промежуточный элемент, выполненный с возможностью установки на стене шахты, и закрепленный на нем опор ный элемент, имеющий вырез для размещения подошвы направляющей из отрезков, соединенных...

Номер патента: 1011384

Опубликовано: 15.04.1983

Авторы: Семенов, Шариков

МПК: B28B 13/02

Метки: бетоноукладчик

...резины, размеры которыхобеспечивают полное открывание раздаточного окна бункера 3,Бетоноукладчик снабжен трособлочным механизмом поворота секций питателя в виде корпуса 9 с подвижнымблоком 10, подвешенным на канате 11 к приводу 12 открывания-закрывания раздаточного окна бункера 3.Подвижный блок 10 соединен с нижними концами вибролотков 5 посредством шарнирных тяг 13, верхние концы которых посредством общего шарнира 14 закреплены на корпусе 9, Подбункером 3 на канате 15 привода 16подвешен вибронасадок 17 с заглаживающим устройством 18, Зазор междувыпукло-криволинейной поверхностьювибролотков 5 и нижней кромкой стенок бункера 3 закрыт эластичным фартуком 19,Бетоноукладчик работает следующимобразом.Включают в работу механизм 2...

Номер патента: 1009959

Опубликовано: 07.04.1983

Авторы: Бродский, Жиленков, Мирский, Проклов, Файнштейн, Шаповаленко, Шариков

МПК: B66B 5/22

Метки: клиновой, ловителя, настройки, парой, плавного, торможения

....Кроме того, ловитель в процессе эксплуатации может раэрегулироваться и необеспечит остановку и удерживание кабины лиФта. Цель изобретения - повьпцение безопасности путем обеспечения заданной величины тормозного усилия,Цель достигается тем, что согласно способу тормозные элементъ устанавливают в положение, соответствующее одному из положений ловителя, после чего ликвидируют зазоры в его кинематической цепи, а затем устанавливают ограничитель верхнего положения клина, междутормозными элементами ловителя устанавливают калибр толщиной, меньшей толщи , ны головки направляющей на величинурабочей деформации упругого элемента,приведенной к тормозному элементу, внаправлении, нормальном к его рабочейповерхности, после чего поднимают клиндо...

Номер патента: 1006956

Опубликовано: 23.03.1983

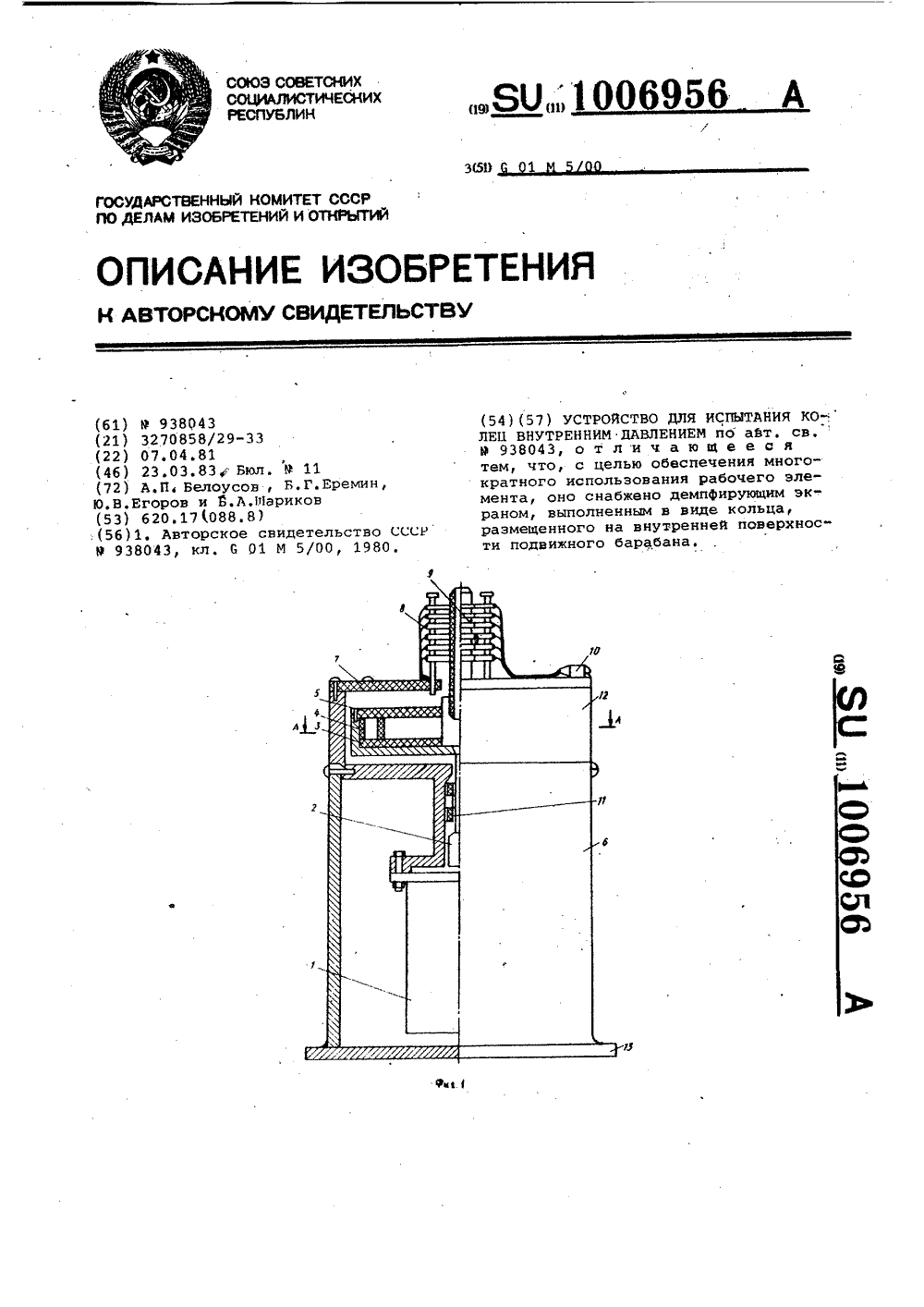

Авторы: Белоусов, Егоров, Еремин, Шариков

МПК: G01M 5/00

Метки: внутренним, давлением, испытания, колец

...достигается тем, что устройство для испытания колец внутреннимдавлением снабжено демпфирующим экраном, выполненным .в виде кольца,размещенного на внутренней поверхности подвижного барабана.На фиг, 1 представлена схема уст"ройства; на фиг. 2 - разрез А-А нафиг, 1; на фиг, 3 - закрепление.токосъемов.Устройство содержит механизм создания рабочего усилия, выполненныйв виде центрифуги, состоящей изэлектродвигателя 1 постоянного тока 401, шлицевой муфты 2, подвижного барабана 3 с демпфирующим экраном 4 и крышкой 5, неподвижного барабана 6с крышкой 7, неподвижных 8 и подвиж-.ных 9 токосъемов, электроразъема 10для вывода цепей тензодатчиков, подшипников 11 качения, цилиндрическогокорпуса 12 и основания 13, Иеханизмраспределения усилий по...

Номер патента: 994451

Опубликовано: 07.02.1983

Авторы: Авраменко, Долгополова, Шариков

МПК: C04B 13/00

Метки: закладочной, смеси, состав

...калийного месторождения, имеющая следующий солевой состав, : Са 50 я, 2,8; Н 90 ф 22,8;994451 К 504 6,8; КС Е 10,4 г ИвСЙ 33 1; Н О 5,1 Н.О. 19,0каустический магнезит 1 класса ГОСТ 1216-41;фнльтрат хвостов флотации Стебниковского калийного завода следующего со левого состава, Ъ Св 04 0,04; И 904 6,0; Ндс Йт 11,09; КС Й 7,8; Мвс 5,8;Плотность фильтрата 3 1,295 г/сМТвердение закладочной смеси и ее: 16 высокая прочность обусловлены гид ратацией окиси. магния. Соли магния, присутствующие в фильтрате хвостов флотации, повышают растворимость окиси магния, в результате чего скорость 5 взаимодействия окиси магния с водой резко возрастает. Образующийся гидрат окиси магния связывает поротт Рв ЕЕ Е ЮВ Содержание в смеси, вес.Ф, по...

Номер патента: 993971

Опубликовано: 07.02.1983

Авторы: Ващук, Дяминов, Краев, Малышев, Соломаха, Тарасов, Черевин, Шариков

МПК: B01D 3/22

Метки: контактная, тарелка

...6 в виде просечек или однонаправленных клапанов, оси которых располагаются к потоку жидкости под изменяющимся углом от 0 до 90.Тарелка работает следующим образом.Жидкость поступает на тарелку через приемный порог 5 и вступает во взаимодействие с поступающим на тарелку газом (паром) . Газ, проходя через контактные элементы 6, оси которых располагаются к потоку жидкости под изменяющимся углом9939 от 0 до 90, способствует транспорту жидкости на основную рабочую часть тарелки. Благодаря установке секционирующих перегородок 2 на тарелке снижается доля байпассирующих и рециркулирующих потоков, а благодаря установке дополнительных перегородок 3 ограничивается циркуляция жидкости вблизи приемного и сливного порогов, что способствует...

Номер патента: 984968

Опубликовано: 30.12.1982

Авторы: Бродский, Мирский, Рывкин, Файнштейн, Шариков, Шуравин

МПК: B66B 7/04

Метки: башмак, лифта

...в верхней - два сквозных отверстия, а во вкладыше - выемки, при этом крепежный элемент выполнен в виде упругой Г-образной скобы с отогнутыми навстречу друг другу хвостовиками, причем основание скобы размещено в пазу упомянутого выступа держателя, а хвостовики скобы вхоображен башмак лифта, обг. 2 - разрез А - А на фиг. 1. фта содержит корпус 1 с деротором при помощи упругой бы 3 установлен в отверстии а ный вкладыш 5. Хвостовики щены в отверстиях б и выемных соответственно в держаше 5. Вкладыш 5 имеет выс984968 Составитель г 1. Лапенко Редактор И. Ковальчук Техред И. Верес Корректор Л. Бокшан Заказ 10070/28 Тираж 939 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб.,...

Номер патента: 981171

Опубликовано: 15.12.1982

Авторы: Бродский, Жиленков, Мирский, Файнштейн, Шариков

МПК: B66B 5/28

Метки: буфер, лифта

...элемента 2 размещена направляющая 7 лифта, кото-. рая служит также и для сохранения продольной устойчивости амортизатора при сжатии.В головке 4 буфера выполнен вырез а, соответствующий периметру рабочей части лиф. товой направляющей, которая размещена в вырезе а.Буфер работает следующим образом.При аварийном переходе кабиной 6 своего рабочего положения, она воздействует своимИсточники информации,принятые во внимание при экспертизе1, Павлов Н, Г, Лифты и подъемники.М. - Л., "Машиностроение", 1965, с. 117, рис.671 прототип). 3 98117 силовым элементом 5 на головку 4 буфера, которая передает усилие на верхнюю упругую часть элемента 2, выполненного в виде спи. ральной пружины сжатия, и вызывает ее перемещение, при этом возникает тормозное...

Номер патента: 807616

Опубликовано: 30.10.1982

Авторы: Вольф, Гладковский, Евстратов, Кия-Оглу, Копенин, Лебедев, Петров, Пригожин, Чернышева, Шариков, Штых

МПК: C08G 65/04

Метки: непрерывный, полиэфиров, простых

...кото рой конденсируют в теплообменнике и ет в одном реакторе непрерывного действия, Реактор - полимеризатор 1 представляет собой многосекционныйбарботажный аппарат колонного типа, Секции реактора разделены друг от друга перфорированными перегородками (например ситчатыми тарелками),выделяющими определенный объем аппарата, заполненный реакционной массой;сквозь который проходит избыток па 1 ов окиси алкилена, осуществляющийрежим смешения близкий к идеальному,поэтому реакционная масса во всемобъеме секции имеет одинаковые ипостоянные в стационарных условияхконцентрации реагентов и средний молекулярный вес образующегося олигомера. Эти параметры скачкообразно изменяются при переходе реакционноймассы в следующую секцию. Исходя изобщих...

Номер патента: 958289

Опубликовано: 15.09.1982

Авторы: Бродский, Файнштейн, Шариков, Шуравин

МПК: B66B 7/02

Метки: лифта, направляющих, стыковки, уголковых

...фи бражено устройство, поперечное с на фиг. 2 - сечение А - Ана фиг, 1 г. 3 - сечение Б - Б нафиг. 1.Устройство содержит соединительныеэлементы, выполненные в виде скоб 1 и 2,соединяющие при помощи болтов 3, гаек 4 и шайб 5 отрезки направляющей 6 и 7, На концах стыкуемых отрезков 6 и 7 выполнены продольные пазы а в местах соединения полок уголковой направляющей, а в полках отрезков направляющей 6 и 7 выполнены пазы б, где размещены выступы в скобы 1.Таким образом, при помощи скоб 1 и 2, соединенных болтами-гайками 4 и шайбами 5, осуществляется стыковка отрезков направляющей 6 и 7 по двум полкам, в том числе и рабочей, за счет чего обеспечивается более точное совпадение рабочих плоскостей полок соединяемых концов отрезков...

Номер патента: 950648

Опубликовано: 15.08.1982

Авторы: Бродский, Мирский, Рывкин, Файнштейн, Шариков, Шуравин

МПК: B66B 7/02

Метки: башмак, кабины, лифта

...б на регулируемом упоре 7 выполнен из резины, а боковые выступы 5 представляют собой капролоновые вставки, размещенные в гнездах Б, выполненных в вилке 4.В процессе.эксптуалации лифта, когда необходимо произвести замену вкладыша, упор 7 и обойма 2 отводят 950648ся от направляющей так, чтобы заплечик В мог прияти в зазоре между обоймой 2 и направляющей. Концы упругогофиксатора 8 выводятся из гнезд Д,например, при помощи отвертки, вводимой в зазор Ж, и изношенный вкладыш 51 извлекается из обоймы 2 и заменяется новым: вкладышем, закрепляемым фиксатором 8. Затем производитсярегулировка положения вкладыша припомощи упора 7. 10Таким образом, замена вкладышапроизводится без снятия башмака.Выступы 5, взаимодействующие собоймой 2 в...

Номер патента: 945400

Опубликовано: 23.07.1982

Авторы: Куповых, Николаев, Шариков

МПК: E21B 47/00

Метки: герметичного, приборов, скважинных, соединения, узлов

...штнФт 3.Корпус 2 имеет цилиндрическоеуглубление, куда вставляется пружина 4,.втулка 5 с ограничительным Зф буртиком, выполненная с Фигурным па 945400зом, Корпус 2 и втулка 5 имеют совмещаемые радиальные отверстия для заворачивания стяжных конусных винтов б с уплотнительными элементами. На торце корпуса 2 выполнена прямоугольная канавка под уплотни тельное кольцо 7 для герметизации внутренней полости от внещней среды и эксцентричная канавка под уплотнительное кольцо 8 для гермети" зации гидравлического канала 9. . 1 ОСборка устройства производитсяв следующей последовательности.В цилиндрическое углубление корпуса 2 устанавливают.пружину 4, втулку 5, а в радиальные отверстия- винты б так, чтобы они входили в ко, нусные отверстия...

Номер патента: 941555

Опубликовано: 07.07.1982

Авторы: Куповых, Николаев, Шариков

МПК: E21B 47/00

Метки: герметичного, приборов, скважинных, соединения, узлов

...1 Ожидкости внутри винта 5 предусмотрен поршень 7 с уплотнением и пружина 8, На торце корпуса 2 выполнены прямоугольная канавка под уплотнительное кольцо 9 для герметизации внутренней полости от внешнейсреды и канавка под уплотнительное кольцо 110 для герметизации гидравлического канала Р.Сборка устройства производится в следующей последователльности.В камеру В устанавливают пружину 11, 2 Опоршень 6 и резьбовую втулку 4. При горизонтальном положении корпуса 2 камерыВ и Г заполняют жидкостью. Винт 5 с установленными в нем пружиной 8 и поршнем 7ввертывают на два - три оборота в корпус 2,Фигурный выступ поршня 6 вставляется вотверстие корпуса 1 и поворачивается на 90до совмещения штифта 3 с отверстием вкорпусе 2. Затем винт 5...

Номер патента: 933596

Опубликовано: 07.06.1982

Авторы: Бродский, Мирский, Файнштейн, Шариков

МПК: B66B 5/24

Метки: включения, лифта, ловителей, механизм

...точку пересечения оси вала 3 с продольной осью рычага 8 и шарнирные опоры 6 и 7, образуют треугольник ВГД с тупым углом у одного из шарниров. Опора 6 регулируется в радиальном направлении при помощи винта 9, а опора 7 регулируется в вертикальном направлении при помощи винта 10.-На валу 3 закреплен рычаг 11 привода от каната 12 ограничителя скорости (не показан), взаимодействующий с упором 13, закрепленным на балке 4.Механизм работает следующим образом.При нормальной работе лифта пружина 5 воздействует через опору 6 на рычаг 8 и своим установочным усилием обеспечивает крутящий момент относительно оси вала 3, благодаря которому закрепленный на валу 3 рычаг 11 постоянно прижат к упору 13, закрепленному на балке 4 и обеспечивает при...

Номер патента: 919875

Опубликовано: 15.04.1982

Авторы: Рябов, Семенов, Шариков

МПК: B28B 7/24

Метки: железобетонных, многоместная, форма

...на фиг.2; нана фиг.2,Многоместная форма для железобетонных изделий содержит поддон 1,бортоснастку 2, перегородки 3-5, цилиндрические упоры 6, приваренные кбортоснастке 2, гнезда 7 в виде горизонтального полуцилиндра, приваренные к торцам перегородок 3 и 4,конуса 8, приваренные к торцам перегородок 4 и 5, взаимодействующие сцилиндрическими отверстиями 9, предусмотренными на перегородках 3.Многоместная форма для железобе-.тонных изделий работает следующимобразом.Собран ную форму заполняют б ю, уплотняют3 91987 бетонную смесь и форму направляют в камеру тепловой обработки. После тепловой обработки бортоснастку 2 раскрывают., при этом цилиндрические упоры 6 освобождают гнезда 7. С поддона 1 поочередно снимают изделйя, при этом перегородки...

Номер патента: 918234

Опубликовано: 07.04.1982

Авторы: Акименко, Мирский, Николаенко, Соломатин, Шариков

МПК: B66B 5/22

Метки: кабины, лифта, ловитель

...в нижнее, транспортное положеепд ние, При этом конусные фиксаторы 12и 14 входят в отверстия корпуса 1, обесипечивая зазор между клином и направляющей, чем исключается возможностьсамовключения ловителей. Верхний упор7 обеспечивает гарантированный возврат 4, ролика 5 при возврате ловителя в транс 10 портное положение.размещенный между нижним упором 6,смонтированным в корпусе 1, и верхниупором 7, ввернутым в планку 8, закрленную.на клине 3 гайкой 9, имеющейступенчатый упор 10. На верхней частклина 3 закреплена. тяга 11, имеющаяфиксатор 12 и связанная с рычагом 13механизма включения ловителей, В нижней части клина 3 имеется фиксатор 1В верхней стенке .корпуса 1 выполненоовальное гнездо Б,Работа ловителя прочсходит следующим образом.При...

Номер патента: 908725

Опубликовано: 28.02.1982

Авторы: Бродский, Гершаник, Жданович, Жиленков, Мирский, Файнштейн, Храмцов, Шариков

МПК: B66B 5/08

Метки: кабины, крайних, ограничитель, подъемника, положений

...ось 6 поворота, расположенную перпендикулярно плоскости ветвей каната 7, на которых закреплены зажимы 8. Одна из ветвей каната 7 закреплена на рычаге 9 механизма включения ловителей, смонтированного на кабине 1 О, а натяжение каната 7 обеспечивается натяжным устройством 11. Коромысло 3 имеет ограничитель обратного хода, выполненный, например, в виде пальца 12, подпружиненного при помощи пружины 13 относительно стойки 1. Палец 12 расположен в закрепленной на стойке 1 втулке 14. На стойке 1 установлен концевой выключатель 15.Ограничитель работает следующим образом.При нормальной работе лифта зажимы 8 не доходят до коромысла 3 и оно находится в нейтральном положении, при этом палец 12 упирается в коромысло, сжимая пружину 13, а контакты...
