Савинков

Номер патента: 1677579

Опубликовано: 15.09.1991

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/30

Метки: динамических, испытаний, кольцевых, образцов, растяжение

...отверстие 7 оправки 3, установленный соосно со штоком 5 нагружатель длл приложения осевой статической нагрузки к цпоку 5 и подставку 8 длл раздвижной оправки 3,Нагружатель Выполнен в виде ввинченной о корпус 1 гайки 9 с отверстием 10 для прохода штока 5. 1 Ток 5 выполнен а буртиком 11 длл азаимодействил с гайкой 9 и установлен в отверстиях 4 и 10 корпуса 1 и гайки 9 посредством тел качения, выполненных о оиде стержней 12, которые остаолены В Отверстия 13 и зэкрегглены ВстаВками 14. Стержни ":2 могуг быть изготовлены из не- металлического и высокотемпературного материала, например из керамики, кварца или сапфира,ГОдстаока 8 выполнена с выступами 15 и 16. Выступы 16 входят в соответствующие отверстия, которые выполнены о дне корпуса 1,...

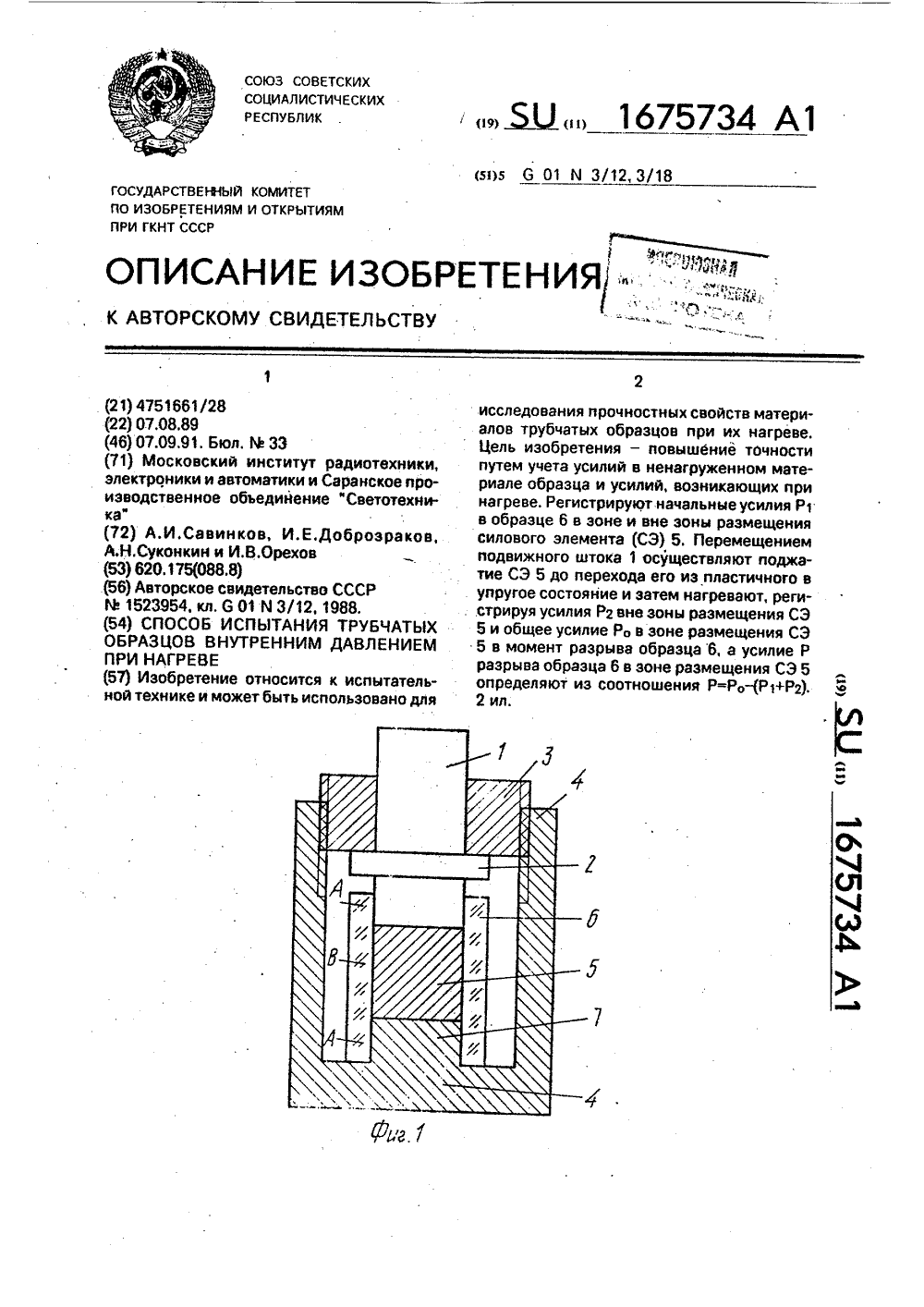

Номер патента: 1675734

Опубликовано: 07.09.1991

Авторы: Доброзраков, Орехов, Савинков, Суконкин

МПК: G01N 3/12, G01N 3/18

Метки: внутренним, давлением, испытания, нагреве, образцов, трубчатых

...3, корпус 4, силовой элемент 5, размещенный в полости трубчатого образца 6, и неподвижный шток 7, Оптическая схема регистрации усилий содержит источник 8 света, оптические элементы 9 и 10, регистрирующий прибор 11,Способ испытания трубчатых образцов внутренним давлением при нагреве осуществляют следующим образом.В корпусе 4 на неподвижном штоке 7 устанавливают прозрачный трубчатый образец 6, в полости которого размещают пластичный силовой элемент 5 и подвижный шток 1. Приборомрегистрируют начальные усилия в зоне размещения силового элемента (в точке В) и вне зоны размещения силового элемента (в точках А). Затем производят поджатие силового элемента 5 за счет усилия, передаваемого штоку от поджимного элемента 3, возникающего при...

Номер патента: 1675733

Опубликовано: 07.09.1991

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: внутренним, давлением, испытания, образцов, трубчатых

...с системой 5 измерения. Полость трубчатого образца заполняют рабочим телом 3, например порошкообразным веществом или столбиком пластичного материала, например алюминия, нагружают еГо путем Устройство для реализации способа ис пытания трубчатых образцов внутренним давлением содержит штоки 1, введенные в полость трубчатого образца 2,между кото рыми размещено пластичное рабочее тело ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР верхность образца 2 нали резистивный элемент истемой 5 измерения. ния образцов внутренлизуют следующим об1675733 нит 2).По разности нагрузок в моменты времени т 2 и т 1 судят о прочностных свойствах образца,Последующее нагружение приводит к полному разрушению образца (момент времени гз)....

Номер патента: 1668904

Опубликовано: 07.08.1991

Авторы: Качалов, Орехов, Ремезов, Савинков

МПК: G01N 3/08

Метки: испытания, кольцевого, образца, растяжение

...по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 ва.Устройство содержит кольцевую оправку, выполненную в виде тарельчатой пружины из двух дисков 1 и 2, торцовые поверхности которых взаимодействуют с внутренней поверхностью образца 3, втулку 4, на которую оперт диск 2, и установленный,в отверстии дисков 1 и 2 и втулки 4 стакан 5,бурт которого взаимодействует с диском 1,В стенке стакана 5 и тарельчатой пружи не выполнены окна, по оси симметрии которых размещены: в полости стакэна - источник 6 света, в окнах стенки стакана -оптические элементы 7 и 8, снаружи образ, ца 3 - элементы 9 и 10 оптич ской схемыизмерений.Устройство работает...

Номер патента: 1652874

Опубликовано: 30.05.1991

Авторы: Алехин, Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: внутренним, давлением, испытания, образцов, прочность, трубчатых

...полым и имеЮт на внутренней поверхности выступы7 для взаимодействия с наружной поверхностью образца 4. Между выступами 7 и наружной поверхностью неподвижного штока 2 установлены тела 8качения, а соединение его с захватомОсуществляется посредством сферичес-,кой опоры 9. Тела 8 выполнены из жаропрочного неметаллического материаладля обеспечения проведения высокотемпературных испытаний,Устройство рабстает следующим образом.В образец 4 устанавливают поршни1 и 2 и рабочее тело 3 между их торцами. При движении поршень 1 сжимаетрабочее тело 3, создает внутреннеедавление и доводит образец до раэрущения,При размещении поршня 1 в полостиобразца 4 обеспечивается фиксация егоВдоль осн образца и параллельное расположение всех взаимодействующих...

Номер патента: 1643314

Опубликовано: 23.04.1991

Авторы: Еремин, Савинков

МПК: B63B 21/48

Метки: плавучий, якорь

...фиг, 1 показан плавучий якорь, общий вид; на фиг. 2 - схема взаимного расположения и крепления элементов якоря .Плавучий якорь содержит гибкий купол 1, выполненный из силовых элементов 2 и покрытия 3, соединеннцх между собой, и связан стропами 4 с якорным канатом б. Силовые элементы 2 купола 1 истропы 4 выполнены в виде каркаса, состоящего иэ пересекающихся между собой и соединенных в местах 6 пересечения гибких силовых элементов 2, Покрытие 3 соединено с каркасом в местах 6 пересечения гибких силовых элементов 2 посредством гибких элементов 7,После постановки плавучего якоря в результате воздействия потока воды на внутреннюю поверхность покрытия 3 купол 1 якоря раскрывается. При этом усилия от давления воды на покрытие 3 передаются...

Номер патента: 1640619

Опубликовано: 07.04.1991

Авторы: Качалов, Орехов, Савинков

МПК: G01N 19/04

Метки: подложкой, покрытий, полимерных, прочности, сцепления

...диаметр - к отверстию штуцера 2. Затем в полость втулки 5 устанавливают цилиндр 6 с прокладкой 8. Последняя устанавливается заподлицо с торцом втулки 5.После чего испытуемый образец 9, выполненный в виде подложки 11 с центральным отверстием, диаметр которого равен внешнему диаметру антиадгезионной втулки 5, и нанесенного на одну из. ее поверхностей покрытия 12, устанавливают на торце диска 1 коаксиально и заподлицо втулки 5, а затем навинчивают на резьбу 3 прижимное кольцо 10 для закрепления образца 9 к диску 1, Через отверстие штуцера 2 и пазы 7 цилиндра 6 под давлением подают отслав начальный момент времени воспринимает на себя давления среды, отжимается от торца малого диаметра втулки 5 и приподнимается по большому диаметру втулки 5,...

Номер патента: 1629802

Опубликовано: 23.02.1991

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: испытания, образцов, трубчатых

...трубчатых образцов.Целью изобретения является повышение точности испытания.На чертеже приведена схема устройства.Устройство содержит соосные подвижный 1 и неподвижный 2 штоки, предназначенные для размещения в полости испытуемого трубчатого образца 3, рабочее тело 4, размещенное в полости образца 3 между штоками 1 и 2, и полусферический промежуточный элемент 5, На обращенных друг к другу торцах штоков 1 и 2 по всей их поверхности выполнены углубления 6 в виде усеченного конуса с рифлением 7 на поверхности. На обращенной к рабочему телу 4 поверхности промежуточного элемента 5 также выполнено конусное углубление 8, аналогичное углублению на торце штоков 1 и 2 и с такими же рифлениями 9.Устройство работает следующим образом.Испытуемый...

Номер патента: 1629801

Опубликовано: 23.02.1991

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: внутреннее, давление, испытания, образцов, трубчатых

...неподвижного штока 9 на корпусе 1 и силопередающую втулку 15, В ступени 16 большего диаметра дополнительного неподвижного штока 9 выполненысквозные осевые каналы 17, На втулке 15выполнены торцовые выступы 18, расположенные в каналах 17 и на втором торце 19основного подвижного штока 3.Устройство работает следующим образом.Устанавливают в корпус 1 основной неподвижный шток 4, располагают на его меньшей ступени образеци засыпают в об- ЗОразец 7 рабочее тело 12, после чего располагают в образце 7 меньшую ступень 5подвижного штока 3. Устанавливают на узле14 дополнительный неподвижный шток 9.В каналах 17 неподвижного штока 9 располагают выступы 18 силопередающей втул- з 5ки 15, при этом выступы установлены навтором торце 19 основного...

Номер патента: 1613920

Опубликовано: 15.12.1990

Авторы: Качалов, Орехов, Савинков, Яшин

МПК: G01N 3/12

Метки: испытания, образцов, трубчатых

...6 и устанавливаютВтасси шток 4 ."/Стрсиство псмацают В термОстят нэ чертеже не показани соединяютштоки 4 и 5 с захватами механизма нагружения не показаны).Под дейстием сжимающ 8 га у илияштоки 4 и 5 перемещаотся навстречу друГдругу и благодаря сжатию парсшкасбразного Оабочего теда 6 внешнее давление передается на внутрен.о 1 о поверхностьобразца 7.Выполнение в частях корпусавыддпав 2 и 3 в виде полукслец позволяет исключить Влияние краевого образца 7 (конць,которого могут иметь дефекты, нехэрэкт 8 р"ные для его Основной поверхности) на;.6"зультэть прачн Ости ых испытаний, чта повышает их точность, КОсме ТОГО, кОнстрчкция рпусаис;люцэет сГО контакт с гю.;ВГ:(иым Штоками 4 и 5 и способствует ."ни.еии а треия Г 1 аследних, чта является...

Номер патента: 1608500

Опубликовано: 23.11.1990

Авторы: Качалов, Орехов, Савинков

МПК: G01N 19/04

Метки: адгезии, подложке, полимерного

...от подложки 4 и выпучивается в форме сферы, которая достигает верхней центральной точки 40 шарового углубления 7, захватывается рифлениями 8. Рифления 8 позволяют фиксировать пленку симметрично оси действия давления, что исключает влияние неоднородной толщины пленки 45 и ее растяжение с разрывом. В начальный момент воздействия отслаивающего давления полимерный материал 5 начи. нает подниматься над отверстием подложки, образуя сферическую выпуклость в центре покрытия, и поднимается вверх, чем и обусловлено выполнение углубления в виде сферы, т.к, сфера обладает минимальной энергией, равной во всех ее точках. При подъеме пленки в центре и ее достижении в верхней точке рифления 8 пленка как бы накалывается на рифления 8 и фиксируется строго...

Номер патента: 1603314

Опубликовано: 30.10.1990

Авторы: Думик, Зыбин, Куриле, Куц, Литовченко, Розенфельд, Савинков, Слученков, Ушко

МПК: G01T 1/02

Метки: дозиметр, излучения, ионизирующего

...2 15излучения; генератор 3 тока прямого смещения перехода подложка-исток МОП-датчика 2 излучения и измеритель 4 пороговогонапряжения,МОП-датчик 2 излучения подключен истоком к выходу источника 1 тока, подпожкой -к выходу генератора 3 тока прямого смещения его перехода подложка-исток, а стокомчерез измеритель 4 порогового напряжения -к затвору, 25Дозиметр ионизирующего излученияработает следующим образом.Облученный в пассивном режиме МОПдатчик 2 излучения подключается к измерителю 4 порогового напряжения. 30Производится измерение порогового напряженияОпор до воздействия ионизирующего излучения и после воздействияизлученияОпор 1, По разности этих напряжений ЬОлор=(Опор,-Опор,), зная дозовую чувЫоствитепьиссть Ее,...

Номер патента: 1603251

Опубликовано: 30.10.1990

Авторы: Гусев, Захаров, Орехов, Савинков

МПК: G01N 19/04

Метки: адгезии, подложке, покрытия

...регистрирующий прибор 24.Устройство работает следующим образом.Подложку 3 с покрытием 4 закрепляют между дисками 1 и 2. Полость 8 заполняют жидкой средой, После заливки жидкости фиксирующим элементом 10 герметизируют полость 8 и устанавливают начало отсчета измерительной системы, что исключает влияние внешней температуры на изменение плотности жидкости. Через штуцер 6 в отверстие 5 в диске 1 на границу раздела подложки 3 с покрытием 4 подают отслаивающую среду под давлением. По мере увеличения давления покрытие 4 начинает отслаиваться от подложки 3 и выпучиваться, Выпучивание изменяет объем жидкой среды в полости 8 и вытесняет ее через отверстие 13 в диске 2 в углубление 12 в стакане 11, при этом происходит сжатие упругого элемента...

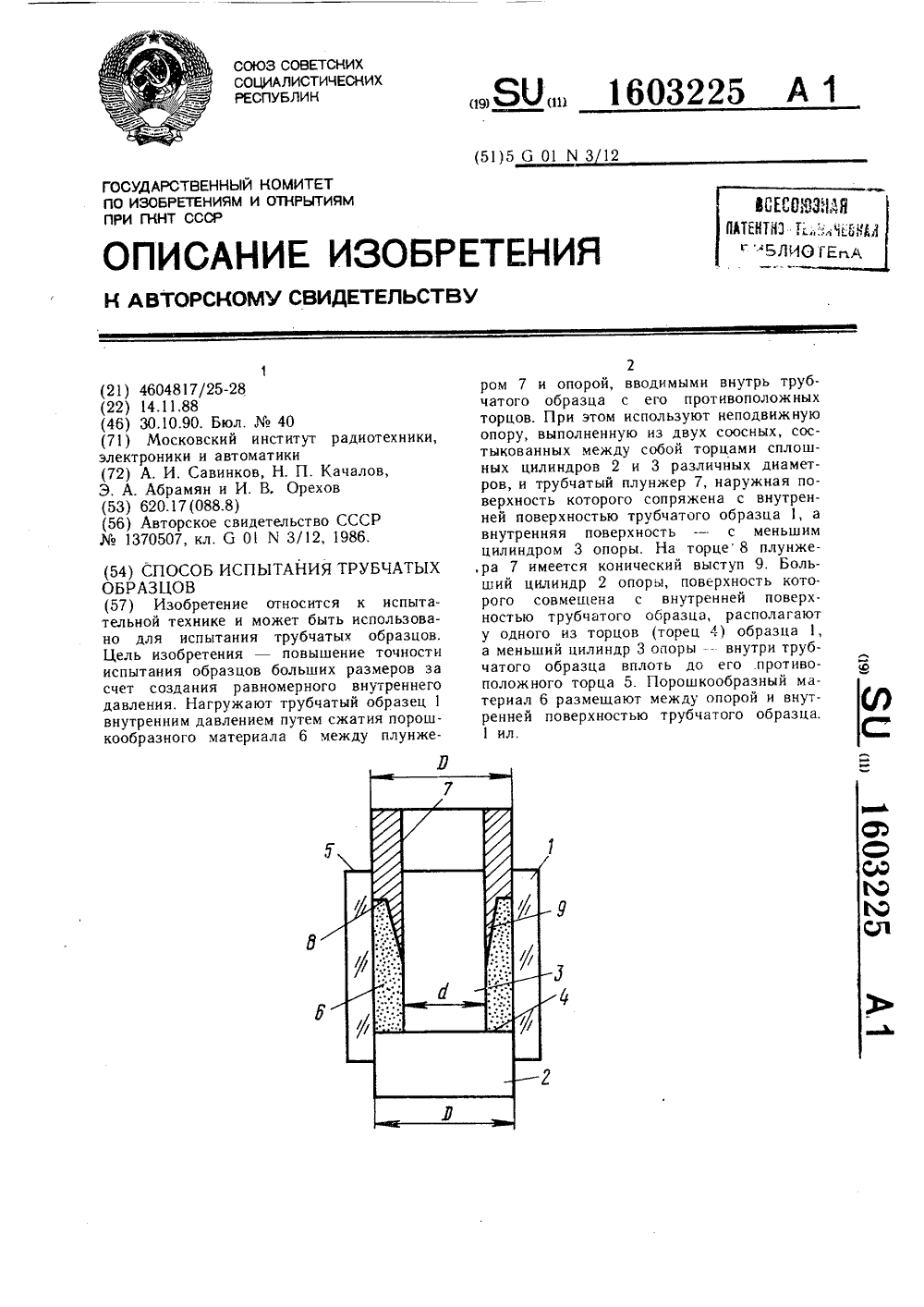

Номер патента: 1603225

Опубликовано: 30.10.1990

Авторы: Абрамян, Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: испытания, образцов, трубчатых

...точности испытания образцов больших размеров за счет создания равномерного внутреннего давления. На чертеже изображена схема осуществления способа.Способ осуществляют следующим образом.Испытывают трубчатый образец 1 в условиях воздействия давления на его внутреннюю поверхность диаметром Р. При этом используют неподвижную опору, выполненную из двух соосных, состыкованных между собой торцами сплошных цилиндров 2 и 3 с диаметрами Р и с 1 соответственно, причем д(Р. Неподвижную опору вводят внутрь трубчатого образца 1 с одного из его торцов, например 4. При этом наружная поверхность большего цилиндра 2 опоры сопряжена с внутренней поверхностью трубчатого образца 1, а второй цилиндр 3 размещают внутри трубчатого образца вплоть до его...

Номер патента: 1601550

Опубликовано: 23.10.1990

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: нагружения, образцов, трубчатых

...для определения прочностных характеристик материалов трубчатых образцов.Целью изобретения является повышение; точности путем создания в образце равномерно распределенной нагрузки,На фиг. 1 представлено устройство,реализующее предлагаемый способ, продольный разрез; на фиг. 2 - сечение А - А нафиг. 1.Устройство содержит втулки 1 и 2, между: которыми размещен образец 3. Кольца 4 и 5; обжимают концы образца 3 по его боковойповерхности. Полукольцо 6 с отверстиями1 7 и 8 и полукольцо 9 скреплены между собой, при помощи винтов 10, размещенных в от; верстиях 7 и 8. Полукольца 6 и 9 охваты 1 вают кольца 4 и 5. В образце 3 на равномрасстоянии от его концов размещен плас: тичный рабочий элемент 11, длина которого, выбирается в пределах 1 - 3...

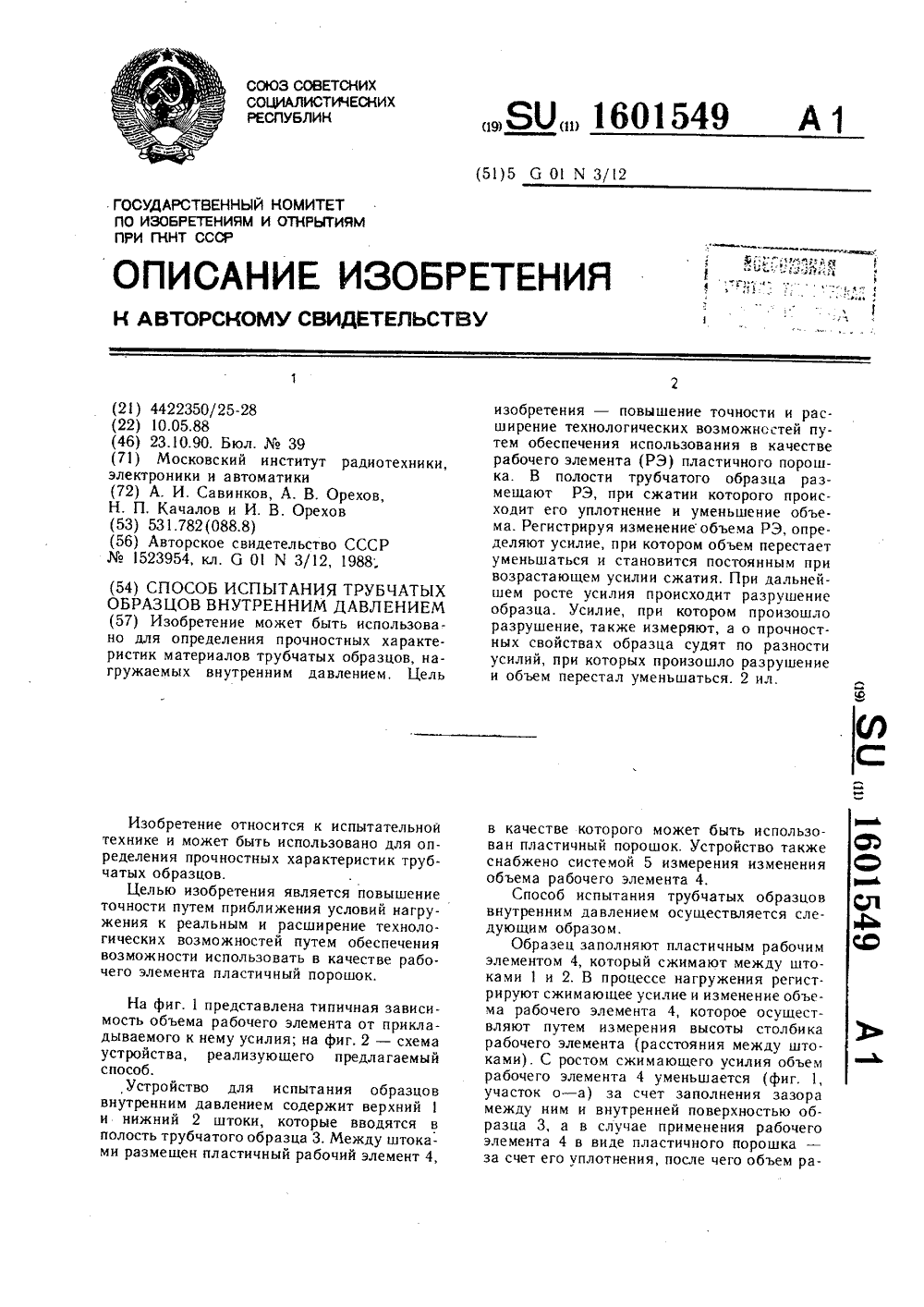

Номер патента: 1601549

Опубликовано: 23.10.1990

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/12

Метки: внутренним, давлением, испытания, образцов, трубчатых

...2 ил. в качестве которого может быть использован пластичный порошок. Устройство также снабжено системой 5 измерения изменения объема рабочего элемента 4.Способ испытания трубчатыхвнутренним давлением осуществляе дующим образом.Образец заполняют пластичным рабочим элементом 4, который сжимают между штоками 1 и 2. В процессе нагружения регистрируют сжимающее усилие и изменение объема рабочего элемента 4, которое осуществляют путем измерения высоты столбика рабочего элемента (расстояния между штоками). С ростом сжимающего усилия объем рабочего элемента 4 уменьшается (фиг. 1, участок о - а) за счет заполнения зазора между ним и внутренней поверхностью образца 3, а в случае применения рабочего элемента 4 в виде пластичного порошка - за...

Номер патента: 1597681

Опубликовано: 07.10.1990

Авторы: Качалов, Орехов, Савинков, Смирнов

МПК: G01N 3/30

Метки: динамических, испытаний, кольцевых, образцов, растяжение

...несплошности обусловливает уменьшение поглощения высокопластичным веществом энергии удара, что обеспечивает повышение скорости деформирования испытуемого образца и точность испытаний, 1 ил,ческой нагрузкой для устранения несплошности, Для этого столбик 4 высокопластичного вещества нагружают штоком 5 и регистрируют зависимость изменения высоты столбика 4 от прикладываемой статической нагрузки. Статическое нагружение осуществляют до величины нагрузки, соответствующей началу линейного участка на регистрируемой зависимости, но не большей величины нагрузки, соответствующей пределу пропорциональности материала испытуемого образца, Снимают статическую нагрузку и осуществляют динамическое нагружение кольцевого образца 1 ударом штока 5 по...

Номер патента: 1597675

Опубликовано: 07.10.1990

Автор: Савинков

МПК: G01N 3/08

Метки: нагружающее

...содержит 5корпус 1 с отверстием, в котором установлены направляющие 2, шток 3 скольцевыми тороидальными выступами .4, установленный в направляющих 2шток 3 связан с силовым приводом (не 20показан) при помощи пяты 5, В корпусе 1 установлена неподвижная пята 6,на которой установлен испытуемый образец 7. Пята 5 и неподвижная пята 6центрируются при помощи шариков 8. 25Направляющие 2 выполнены в виде цилиндрических стержней из неметаллического термостойкого материала, например из кварца или керамики, Радиус торцового тороидального выступа 4в его осевом сечении равен радиусустержня,Устройство работает следующим образом,Испытуемый образец 7 размещаютмежду неподвижной пятой 6 и торцомштока 3 и нагревают его вместе с устройствомм до з...

Номер патента: 1596227

Опубликовано: 30.09.1990

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/08

Метки: испытания, кольцевого, образца, растяжение

...боковым поверхностям, а с буртомкорпуса 1 и элементом 2 - гранямиа и б соответственно, как это показа"но фрагментом развертки секторов нафиг. 1. 30Устройство работает следующим образом,Образец 4 размещают на оправке изсекторов 3 и собранное устройство устанавливают на плиту пресса. Под дей 35ствием сжимающего усилия Р происходитравномерное проскальзывание секторовотносительно друг друга по их боковым поверхностям, при этом размер Нуменьшается, а Ь увеличивается. Таким образом происходит увеличение наружного диаметра оправки, что имитирует действие внутреннего давления наобразец 4.усилие, действующее на образец 45определяется для текущего значенияугла о о градуировочным зависимостям, учитывающим действие сил трения,при перемещении...

Номер патента: 1594374

Опубликовано: 23.09.1990

Авторы: Качалов, Орехов, Савинков

МПК: G01N 3/08

Метки: испытаний, композиционных, образцов, растяжение, трубчатых

...Г.РотницкийРедактор Н,Бобкова Техред М,дидык Корректор М,Кучерявая Заказ 2822 Тираж 501 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 М М ШЕЧроизводственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101 Изобретение относится к испытаниям материалов, н именно к устройствам для изготовления и испытаний нарастяжение трубчатых образцов компо 5зиционных материалов,Целью изобретения является повышение точности,На чертеже приведена схема устройства.Устройство содержит две цилиндри-.ческие оправки 1 и 2 с внешним диаметром с 1 Н, при этом у одних торцовкаждой из оправок 1 и 2 выполненыэлементы 3 крепления, а вторыми тор цами 4 и 5 оправки...

Номер патента: 1582221

Опубликовано: 30.07.1990

Авторы: Брюнчугина, Микаелян, Савинков

МПК: H01H 33/53

Метки: выключателей, высоковольтных, газа, указатель, утечки

...положение стрелок 18 и19 может быть выбрано таким, что ихотклонение вправо от исходного положения указывает на утечки контролируемого газа, а отклонение влево -на утечки из объема над мембраной,т,е. на неисправность прибора. Наизменение давления газа в связи сизменением температуры окружающейсреды мембрана 14 не реагирует, поскольку температура газа над мембраной и под ней одинаковая.Для размещения сигнальных контактов устройства 17 необходимо вывернуть винт 9, При этом подпружиненнаятарелка 8 опускается, а о 1 верстияседловин 10 и 11 открываются, врезультате чего давления над и подмембраной 14 сравняются, т,е, мембрана примет исходное положение, при котором шток 15 опускается, а контактыразмыкаются, После поднятия давленияв резервуаре...

Номер патента: 1558374

Опубликовано: 23.04.1990

Авторы: Госпадинова, Деев, Карпенко, Наумов, Савинков

МПК: A23L 1/18

Метки: палочек, производства, рисовых

...вспучивания продукта 9.Матрица 8 может быть выполнена в виде цилиндрического стакана размеры которого подчиняются следующей зависимости1где 5 - длина стакана;д. - его внутрен ний ди а метр.Матрица 8 содержит ряд раззенксванных отверстий 11. Соосно с матрицей 8 с наружной ее стороны закреплен с возможностью вращения нож 12 с одним или несколькими режущими лезвиями,Установка работает следующим образом, Из загрузочного бункера 2 через дозирующее, устройство 1 рисовая дрсбленка с естественной влажностью 13, 5 - 15 О; поступает в рабочую камеру на шнек 7. В зоне 5 шнек 7 задает постоянный ритм подачи дробленки в зону 6 подпрессовывания и нагрева, где за счет увеличения внутреннего диаметра шнека 7 уменьшается свободный объем,...

Номер патента: 1558363

Опубликовано: 23.04.1990

Авторы: Романов, Савинков

МПК: A21C 11/02

Метки: заготовок, тестовых, формования

...части оси 6 закреплен штуцер 20 для подачи сжатого воздуха в пространство между элементом 19 и тестовой заготовкой,Под гибким элементом 19 в момент процесса формования на транспортере 21 с захватами 22 расположена выполненная в виде чаши металлическая Форма 23.Устройство работает следующим образом.Как только форма 23 с отсаженной тестовой дозой, захватами 22 транспортера 21 установится на позицию Формования, траверса 1 со штангами 2 начинает опускаться вниз, приэтом штанги 2 скользят в подшипниках 3 и 4. Одновременно начинаетопускаться и стойка 8 с закрепленнойна ней рамкой 9 с роликом 10, Обечайка 7 входит внутрь Формы 23, доходит до основания формы и останавливается, при этом гибкий элемент 19своей центральной частью...

Номер патента: 1546041

Опубликовано: 28.02.1990

Авторы: Власова, Романов, Савинков, Савинкова

МПК: A21C 11/02

Метки: заготовок, расстойки, тестовых, шкаф

...выгрузкиреверсивным транспортером и захватамипозволяет обеспечить механизированнуюзагрузку и выгрузку плоских пекарныхлистов, листов с отбортовкой, форм идр., т.е. расширить технологическиевоэможности шкафа.Шкаф работает следующим образом.Носители 2 шагового цепного транспортера 1 подают лист в зону загрузки, где от кривошипно-шатунного механизма 7 через рычажную систему 5 ползуны 4 начинают перемещаться по скалкам 6 и через связки передают движение толкателям 3, которые, проходя35между носителями 2 транспортера 1,сдвигают лист на переходную площадку8, установленную в расстойном шкафуна уровне носителей 2. Сдвинув листс носителей 2 транспортера 1 на переходную площадку 8, толкатели 3 возвращаются в исходное положение. Затемлюлечный...

Номер патента: 1544644

Опубликовано: 23.02.1990

Авторы: Гусев, Лысов, Прудов, Савинков

МПК: B65B 5/10

Метки: загрузки, изделиями, контейнеров

...ремнями 12 и подаются по неприводному рольгангу 1 и изделия по нему проталкиваются последующими изделиями до упора 2. После сформирования ряда изделий (без определения их количества), о чем сигнализирует датчик 15, происходит осгановка ремней 12 отсекателя механизма формирования ряда. Таким образом, сформированный ряд освобождается от давления последующих изделий и включается толкатель ряда изделий, сталкивающий их ца ленту 25 механизма укладки изделий.При повороте зацепляющихся одна с другой шестерен кривошипов 4 закрепленные на них пальцы 6 начинают одновременное контактирование с пазом 9 рам. ки 8, укрепленной на ползуне 7 толкателя 3. В результате усилие от привода на толка- тель 3 передается равномерно в двух точ. ках,...

Номер патента: 1544464

Опубликовано: 23.02.1990

Авторы: Воронин, Голубов, Кравец, Очеретяный, Пархоменко, Поп, Савинков, Трусков, Цыбулев

МПК: B01D 50/00

Метки: газоочистное

...в поток через распылитель 3 дозируется жидкий или газообразный реагент (например, аммиак) для очистки от газообразных примесей, при распыливании холодного реагента достигают и дополнительного охлаждения потока.Газовый поток далее через выхлопную трубу 4 поступает в газоотводную камеру 5 и, двигаясь сверху вниз по конической внутренней поверхности 12 первого фильтрующего элемента 7, проходит в его объем. За счет протекания электротока по токопроводящим пластинам 8 осуществляют подогрев элемента 7 до температуры, более чем на 100 превышающей температуру газового потока и обеспечивающей нагрев второго элемента 10 до температуры, необходимой для каталитической очистки, На внутренней поверхности первого элемента 7 при контакте с газовым...

Номер патента: 1533630

Опубликовано: 07.01.1990

Авторы: Гринберг, Романов, Савинков

МПК: A21D 13/08

Метки: многослойного, производства, торта

...механизма 20 начинает выдавливать повидло иэ ци.пиндра 19 через штуцер 21,головку 24 и соединительную трубку25 в насадку 27. В тот же момент шестерня 22 поворацивэет стакан 23 с рыцагом 26 до тех пор, пока стакан 23не коснется соединительной трубки 25.55Головка 24, трубка 25 и насадка 27остаются неподвижными за счет Фиксатора 32. Рыцаг 26 цереэ тягу 29 и рычаг28 поворачивает насадку 2 до сопри":атора 32 и переменде. 88 Вз О 1 срта. Ьо время этогс дгзк 1 е ия ")опс),1 онально скорости геречеще 3 ГЯ 1 лсецклГ 10 РШЕНЬ 11( ВЫЕВЕТ П)ВИДОа )лс("гина 30 намазьВает пса.цпс -а О:)кое 3)поверхнось торта, Сс:.Врш:.бо)ств 360", насадка 27 В- )вь 31 с 1 руе)с;фИК.д 1 ОЕ)ОМ .2, а,.тдс.с ., ЬСЗВ.а ,с.СЯ В ИСХОДНОЕ ПОСН 81 ИЕПР З- дм...

Номер патента: 1528464

Опубликовано: 15.12.1989

Авторы: Березовский, Качурина, Линник, Петряев, Плюта, Савинков, Федоров

МПК: A61B 17/32

Метки: инструмента, офтальмологического

...развивать поверхцкть, подвергаемую травленик)11 оверхность монокристаллического коруцдд плохо подвергается метдллцздццн вс,цдствие окисной природы поверхности. 1 рц действии сульфаминовой кислоты поверхность обрабатываемого участка монокристаллического корундд переходит в кдтдлцтцчески активное состояние, что способствует более качественному покрыпгию токо- проводящим слоем толщиной 0,2 0,5 мкм, нанесение слоя производится цз раствора1528464 формула изойрвтвнич 10 Сцланитсаь В ЬаннвТ хрен 11, Ворскоррктцр 11 М 1 ка 1 и раж б 13 11 цзниснцс Рлакцр,1 Вк ,ннканзакис 7531,7 В 11111111 Гцсаартнс ннцгц кцснитста по изобрстснинч и цткрытинм нри ГК 11 Т СССР3035, .Чцлаа, Ж 35, Раугнскан наба, 45 11 рцизацзстнс нзнцизлатнаьский ко 1 нбинн;...

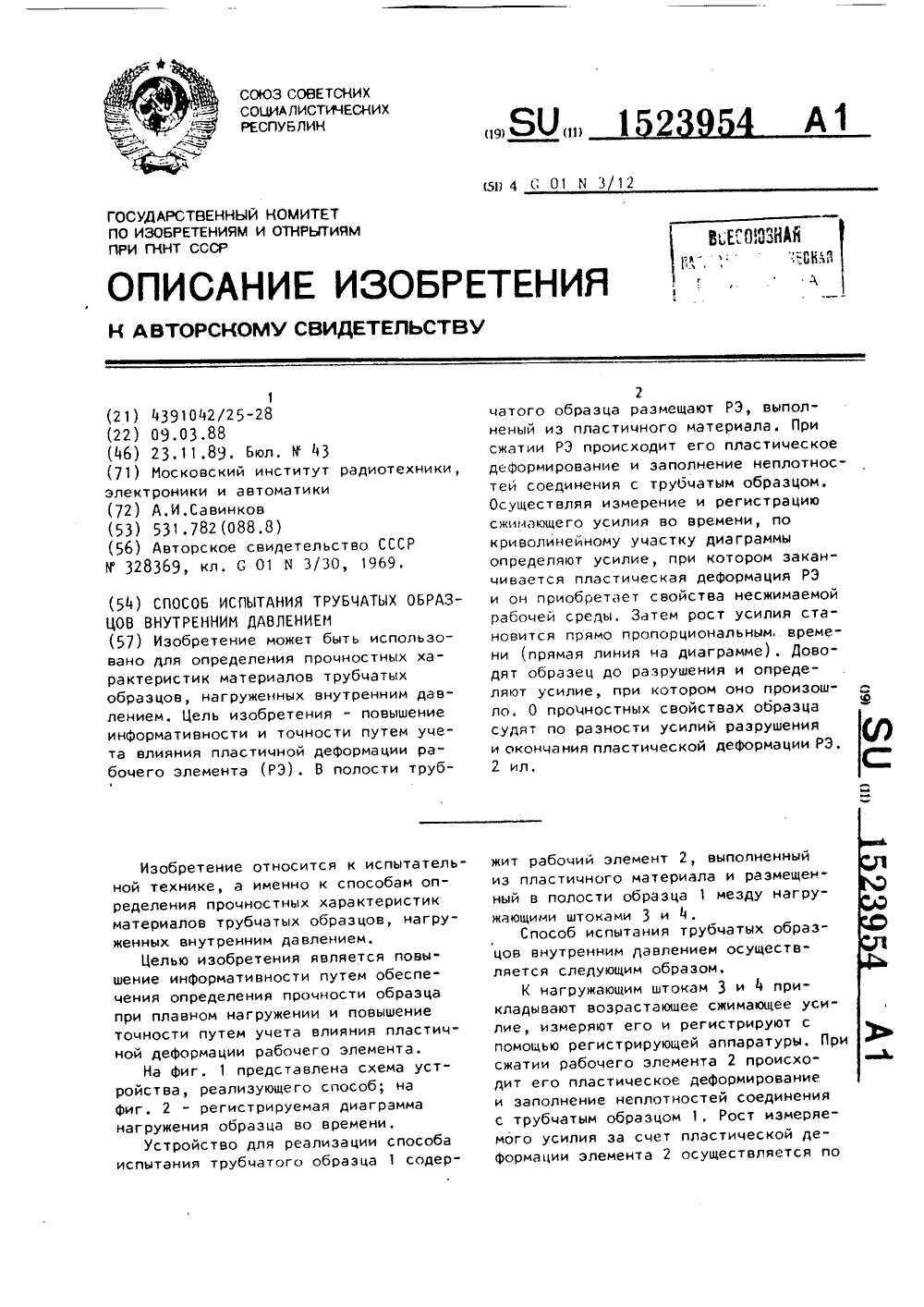

Номер патента: 1523954

Опубликовано: 23.11.1989

Автор: Савинков

МПК: G01N 3/12

Метки: внутренним, давлением, испытания, образцов, трубчатых

...при котором оно произош ло. О прочностных свойствах образца судят по разности усилий разрушения и окончания пластической деформации Р жит рабочий элемент 2, выполненный из пластичного материала и размещенный в полости образца 1 мезду нагружающими штоками 3 и 4.Способ испытания трубчатых образцов внутренним давлением осуществляется следующим образом,К нагружающим штокам 3 и 4 прикладывают возрастающее сжимающее усилие, измеряют его и регистрируют с помощью регистрирующей аппаратуры. Пр сжатии рабочего элемента 2 происходит его пластическое деформирование и заполнение неплотностей соединения с трубчатым образцом 1. Рост измеряемого усилия за счет пластической деформации элемента 2 осуществляется по1523954 гружающего образец, позволяет...

Номер патента: 1505963

Опубликовано: 07.09.1989

Авторы: Гладуш, Колодяжный, Кочуев, Ненахов, Савинков

МПК: C10M 125/02

Метки: герметизации, резьбовых, смазка, соединений

...3 1505963 таточную вязкость, что также не позволяет нанести ее равномерным слоем, так как в этом случае образуются наплывы.5Предлагаемую смазку приготавливают путем введения в расчетное количество жидкого стекла расчетного количества графита и тщательно перемешивают. 10Составы смаэок приведены в табл.1.Предлагаемую и известную смазки опробовывают для герметизации резьбовых соединений обсадных труб размером 426 х 12 мм группы прочности Д.Смазки щеткой наносят на реэьбовую поверхность муфт и сушат в естественных условиях в течение 16-24 ч.Сборку резьбовых соединений производят на муфтонаверточном станке 20 модели 98 Д 53. Оценку качества смазок проводят по следующим показателям: по крутящему моменту (усилие...
