Способ испытания трубчатых образцов внутренним давлением

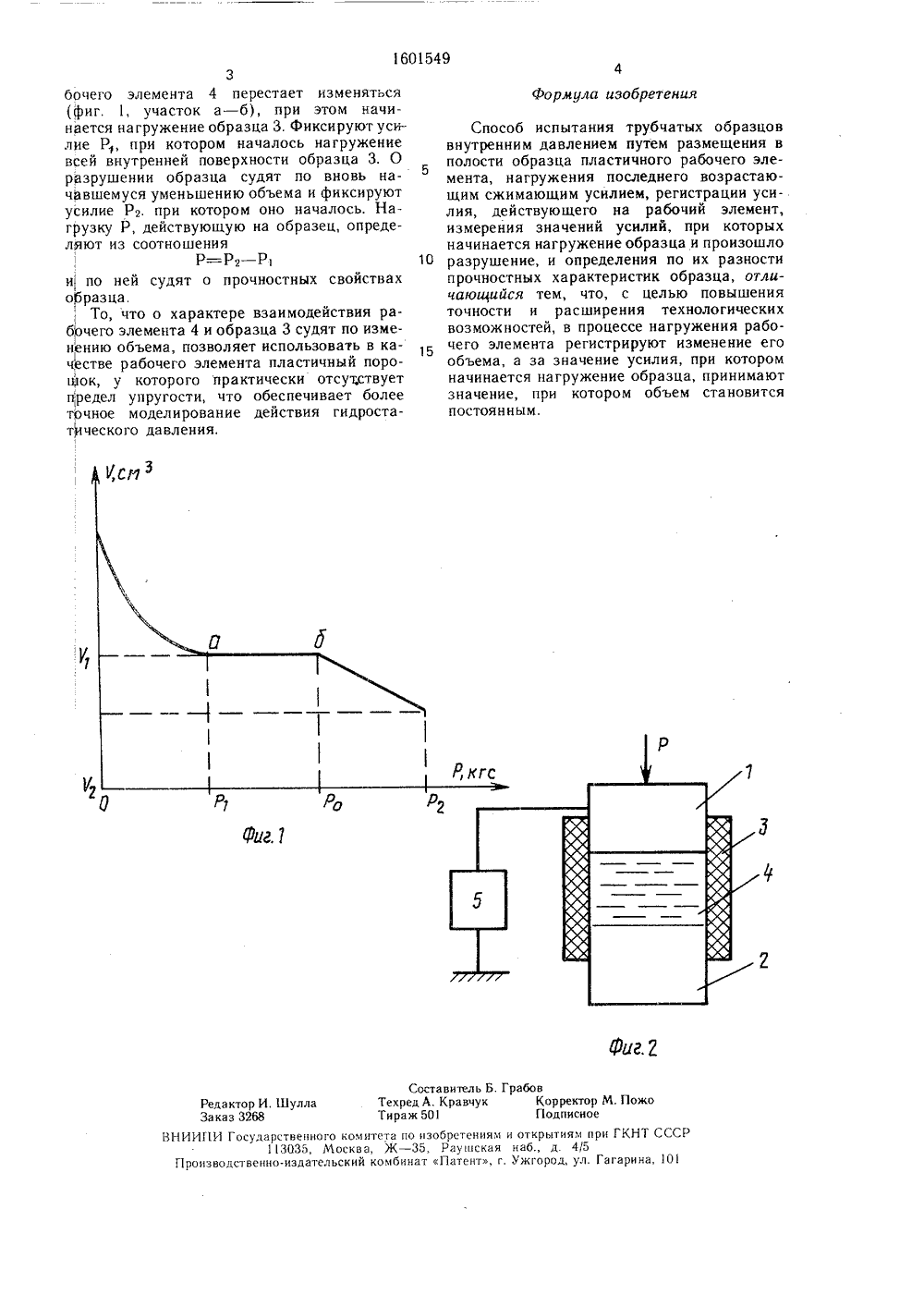

(54) СПОСОБ ИСП ОБРАЗЦОВ ВНУТР (57) Изобретение но для определени ристик материалов гружаемых внутре 1 ТАНИЯ ТРУБЧАТЫХ ННИМ ДАВЛЕНИЕМ жет быть использовапрочностных характеубчатых образцов, наим давлением. Цель образцов тся слеГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБР К А ВТОРСНОМУ СВИДЕТЕЛЬСТ 21) 4422350/25-28(56) Авторское свидетельство ССС1523954, кл. 6 01 Х 3/12, 1988. Изобретение относится к испытательнои технике и может быть использовано для определения прочностных характеристик трубчатых образцов.Целью изобретения является повышение точности путем приближения условий нагружения к реальным и расширение технологических возможностей путем обеспечения возможности использовать в качестве рабочего элемента пластичный порошок. На фиг. 1 представлена типичная зависимость объема рабочего элемента от нрикладываемого к нему усилия; на фиг. 2 - схема устройства, реализующего предлагаемый способ.Устройство для испытания образцов внутренним давлением содержит верхнийи нижний 2 штоки, которые вводятся в полость трубчатого образца 3. Между штоками размещен пластичный рабочий элемент 4,изобретения - повышение точности и расширение технологических возможностей путем обеспечения использования в качестве рабочего элемента (РЭ) пластичного порошка. В полости трубчатого образца размещают РЭ, при сжатии которого происходит его уплотнение и уменьшение объема. Регистрируя изменение объема РЭ, определяют усилие, при котором объем перестает уменьшаться и становится постоянным при возрастающем усилии сжатия. При дальнейшем росте усилия происходит разрушение образца. Усилие, при котором произошло разрушение, также измеряют, а о прочностных свойствах образца судят по разности усилий, при которых произошло разрушение и объем перестал уменьшаться. 2 ил. в качестве которого может быть использован пластичный порошок. Устройство также снабжено системой 5 измерения изменения объема рабочего элемента 4.Способ испытания трубчатыхвнутренним давлением осуществляе дующим образом.Образец заполняют пластичным рабочим элементом 4, который сжимают между штоками 1 и 2. В процессе нагружения регистрируют сжимающее усилие и изменение объема рабочего элемента 4, которое осуществляют путем измерения высоты столбика рабочего элемента (расстояния между штоками). С ростом сжимающего усилия объем рабочего элемента 4 уменьшается (фиг. 1, участок о - а) за счет заполнения зазора между ним и внутренней поверхностью образца 3, а в случае применения рабочего элемента 4 в виде пластичного порошка - за счет его уплотнения, после чего объем ра1601549 Формула изобретения Составитель Б. ГрабовРедактор И. Шулла Техред А. Кравчук Корректор М. ПожоЗаказ 3258 Тираж 501 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж - 35, Раугпская наб., д. 4/5Производственно-издательский комбинат Патент, г. Ужгород, ул. Гагарина, 101 збочего элемента 4 перестает изменяться (фиг, 1, участок а - б), при этом начинается нагружение образца 3. Фиксируют усилие Р 4, при котором началось нагружение всей внутренней поверхности образца 3. О разрушении образца судят по вновь начавшемуся уменьшению объема и фиксируют усилие Р 2. при котором оно началось. Нагрузку Р, действующую на образец, определяют из соотношенияР=Р 2 - Ри. :по ней судят о прочностных свойствах образца,То, что о характере взаимодействия рабочего элемента 4 и образца 3 судят по изменению объема, позволяет использовать в качестве рабочего элемента пластичный порошок, у которого практически отсутствует предел упругости, что обеспечивает более трчное моделирование действия гидростатческого давления. Способ испытания трубчатых образцоввнутренним давлением путем размещения в полости образца пластичного рабочего элемента, нагружения последнего возрастающим сжимающим усилием, регистрации усилия, действующего на рабочий элемент, измерения значений усилий, при которых начинается нагружение образца и произошло 10 разрушение, и определения по их разностипрочностных характеристик образца, отличающийся тем, что, с целью повышения точности и расширения технологических возможностей, в процессе нагружения рабочего элемента регистрируют изменение его объема, а за значение усилия, при котором начинается нагружение образца, принимают значение, при котором объем становится постоянным.
