Савчук

Номер патента: 1772579

Опубликовано: 30.10.1992

Авторы: Васильева, Молчанов, Савчук

МПК: G01B 3/08

Метки: измерительная, линейка

...в качестве шкалы (на чертеже не показана), а планка 14 противоположной каретки 10 является указателем этой шкалы, при этом в центральных отверстиях кареток 10 запрессованы консольные пальцы 15.На наружных осях обеих многократных параллелограммов 2, задние аси которых закреплены эа аси 8 поперечины б, а передние звенья за консольные пальцы 15 соответствующих кареток 10, установлены ролики 16, при этом на конце каждой оси ролика 16 выполнен хваставик 17 со сквозными отверстиями для пальца 18 дружины сжатия 19, На торцах поперечных щупов 3, закрепленных в краевых отверстиях кронштейнов 12 обеих кареток 10 с возможностью их регулировки гайками, смонтированы консольные ролики 20, а ось продольного щупа 4 расположена в отверстии втулки...

Номер патента: 1770180

Опубликовано: 23.10.1992

Авторы: Богомолов, Клименко, Куриленко, Мутовкин, Рубанов, Савчук, Туренко

МПК: B60T 15/50

Метки: адсорбером, давления, регулятор

...корпуса адсорбера,При обзоре патентной и литературной информации, аналогичных решений не обнаружено.На чертеже представлена конструктивная схема регулятора давления с адсорбером.Регулятор содержит корпус адсорбера 1, адсорбент 2, корпус регулятора 3, корпус обратного клапана 4, обратный клапан 5, следящий поршень 6, шток 7, атмосферный клапан 8, пружину следящего поршня 9, 50 55 5 10 15 25 30 35 40 седло атмосферного клапана 10, пружину седла 11, сходную полость А, следящую полость В, полость выходного давления С, полость О, сообщенную с регенерирующим баллоном, канал Е, соединяющий следящую полость В с полостью выходного давления С.Регулятор давления с адсорбером работает следующим образом.В случае отсутствия давления сжатого воздуха...

Номер патента: 1767234

Опубликовано: 07.10.1992

Авторы: Коровкин, Петухов, Савчук, Феофилактов

МПК: F04D 17/04

Метки: вентилятор, диаметральный

...плоскости, перпендикулярной оси колеса, поперечный разрез; на фиг. 2-обобщенные зависимости экспериментальных аэродинамических характеристик, полученных в диаметральном вентиляторе при различных значениях углов ф 1 лопаток рабочего колеса; на фиг, 3 - зависимости коэффициентов номинального. давления (ПРИ режиме макс) И 1 макс От иЗМеНения величины относительного прогиба лопаток 7=1/4; На фИГ. 4 - ЗаВИСИМОСтИ 1 Умакс От Раэличной густоты г; на фиг. 5 - основные аэродинамические характеристики заявленного вентилятора,Диаметральный вентилятор содержит корпус 1 с входным 2 и нагнетательным 3 патрубками и установленное в корпусе 1 рабочее колесо 4 с загнутыми вперед лопатками 5 с углами установки лопаток 5 по наружным кромкам /32= 145 -155...

Номер патента: 1767215

Опубликовано: 07.10.1992

Авторы: Козелков, Полупан, Савчук, Яковлев

МПК: F04B 19/24

Метки: газа, давления, изменения, камере, пневмопривода

...21, освобождает его от фиксирующего шарика 19, подпружиненного пружиной 20, и поршень, резко(быстро) сжимая пружину 17, перемещается влево (фиг.1), при этом шарик 19 фиксатора переходит с кольцеобразной проточки 16 в проточку 15 и фиксирует в этом положении поршень 13, который своим кольцеобразным каналом 14 открывает пару трубопроводов 11 и 22 и закрывает трубопроводы 10 и 23, в результате чего жидкость 4 прогоняется насосом 9 через охладитель 25, в котором она охлаждается до температуры, близкой температуре замерзания, и далее поступает через форсунки 26 в газовую полость емкости 3. При этом температура и давление в емкости 3 падают, и упругая диафрагма 2 вытягивается внутрь емкости 3 - происходит процесс всасывания перекачиваемого...

Номер патента: 1762809

Опубликовано: 23.09.1992

Авторы: Аминов, Богачук, Васильева, Величко, Кочеткова, Кузнецова, Нелюбин, Паклин, Рило, Савчук, Федин, Фрейдлина

МПК: A01H 1/04

Метки: гаметоцидная, композиция, проса

...при свободном опылении, ожоги и возникновение морфологических аномалий. Добавка к активному началу одной ПАБК обычно вызы Формула изобретенияГаметоцидная композиция для проса,включающая активное вещество и воду, о т 40 л ичающаяся тем,что,с целью повышения уровня завязываемости, она содержит вкачестве активного вещества соединениеобщей формулыСХ 2 ВгСНУЯ,45 где Х - водород, бром,У - водород, бром;Я - бромметил, хлорметил,СНВг(СН.)зСН,и дополнительно содержит калиевую соль50 пара-аминобензойной кислоты, диоксан,Сь-Сэ-алкилсульфат натрия при следующемсоотношении компонентов, мас. :указанное активноевещество 1,0-2,055 калиевая соль парааминобензойной кислотыдиоксанС 5-Со-алкилсул ьфатнатрияВода 0,1 - 0,5 0,5 - 1,0 1,0-1,5Остальное...

Номер патента: 1762140

Опубликовано: 15.09.1992

Авторы: Гадульшин, Савчук, Харитонов, Якубов

МПК: G01M 10/00

Метки: гидравлических, исследования, процессов

...УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ГИДРАВЛИЧЕСКИХ ПРОЦЕССОВ(57) Использование; испытательная техника, может быть использовано для исследования обтекания моделей при их движении в лотке с рабочей жидкостью, Сущность изобретения: лоток с горизонтальным дном, заполненный водой, снабжен буксировочной тележкой для крепления модели судна и волногасителем, который выполнен в виде канала, расположенного по периметру лотка. 2 ил. Вдоль боковых стенок налы 8, а вдоль торцев которые образуют во нал по всему перимет бина каналов 8 и 9 бо лотка. ойство работает следующим зом.При перемещении по лотку модели б на поверхности жидкости 7 образуются расходящиеся волны, Поперечное сечение каждой волны характеризуется высотой, длиной и скоростью ее, При этом...

Номер патента: 1758363

Опубликовано: 30.08.1992

Автор: Савчук

МПК: F25B 9/00

Метки: газовой, газораспределитель, холодильной

...газа,начинает вращаться в обратную сторону. -Скорость потока газа также зависимая(рис.4 б, в, г), то есть, против часовой стрел- величина:ки. При этом весь цикл повторяется 10 . ч Ф( Ьр, Р) "Таким образом газ проходит через ло- где Ь р - перепад давления на газораспрепатки (выполненные в виде тонких прямо-делителе;угольных пластин и установленный под Р- площадь сечения патрубка магистрауглом 45 к плоскости диска) от источника ли.сжатого газа, будет раскручивать диск в од . В виду того, что в конкретной конструкну сторону, В случае прохождения газа те:ции величины;ч, з, Р - постоянные, тоже ло 1 атки к входу в источник сжатого газа , :, Раэр = 1 (и " Ь р).диск будет раскручиваться в другую (обрат- .:Велйчина баэр при предлагаемых...

Номер патента: 1756611

Опубликовано: 23.08.1992

Авторы: Козелков, Полупан, Савчук, Яковлев

МПК: F04B 19/24

Метки: термокомпрессор

...соответствующим по размеру нагревателю 4 и охладителю 5. Разделитель 14 крепится к валу 15 спицами 16, Вал 15 установлен в подшипниках 12 и 13. В разделителе в тангенциальных сверлениях установлены постоянные магниты 17 и 18, а в отверстии корпуса 1, соосном сверлением.в крайних положенияхразделителя 14 - сердечник 19 с катушкойиндуктивности. Работает термокомпрессор следующимобразом. К нагревателю 4 подводится тепло, он нагревается. От охладителя 5 отводится тепло, он охлаждается. Разделитель 14 повернут таким образом, что его продольный вырез находится напротив охладителя 5, В полости разделителя 14 находится некоторое количество рабочей среды (газа) при 10 15 20 25 30 35 температуре начала сжатия (т.е, при температуре охладителя 5), В...

Номер патента: 1756610

Опубликовано: 23.08.1992

Авторы: Козелков, Полупан, Савчук, Яковлев

МПК: F04B 19/24

Метки: термокомпрессор

...прев ыша ющем радиус охл адител я и нагревателя.На чертеже показана схема предлагаемого термокомпрессорз,Термокомпрессор содержит составной цилиндрический немагнитный теплоизолированный корпус 1, в торцовых стенках которого размещены плоские нагреватель 2 и охладитель 3 из высокотеплопроводного материала и диаметрами, меньшими внутреннего диаметра цилиндрического корпуса 1, а также вСасывающий и нагнетательный патрубки 4 и 5 с отсечными клапанами 6 и 7, Внутри корпуса 1 установлен с возможностью перемещения разделитель 8 с тепловым экраном, ферромагнитным кольцом 9 иперепускными отверстиями 10, Снаружи корпуса 1 размещено с возможностью перемещения кольцо 11 с равномерно размещенными на нем по окружности постояннь 1 ми магнитами 12...

Номер патента: 1751243

Опубликовано: 30.07.1992

Автор: Савчук

МПК: D06F 43/08

Метки: волокнистых, выделения, машинах, органических, растворителей, химчистки

...Я туры 45 - 50 С и продолжают с перерывами Д в 5 - 20 с до достижения заданной конечной температуры сушки,1751243 Составитель М.ВоронинаТехред М,Моргентал Корректор О.Кундрик Редактор М.Бандура Заказ 2667 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 3Проведенные исследования свидетельствуют о том, что потеря гигроскопическойводы, содержащейся в материале изделий,начинается при темперзтуре близкой к 50 Си интенсивно протекает при дальнейшемвозрастании температуры сушки.Предотвратить испарение воды можнопутем повышения относительной влажности воэДуха, находящегося над...

Номер патента: 1751041

Опубликовано: 30.07.1992

Авторы: Гадульшин, Савчук, Якубов

МПК: B63B 9/02

Метки: взаимодействия, волн, движущимся, жидкости, исследования, телом

...с возможностью перемещения вдоль него, а также тем, что расстояние между прямолинейными участками стенки меньше диаметра цилиндрического участка.На фиг.1 схематически изображен бассейн, вид сбоку; на фиг,2- тоже, вид сверху.Установка содержит установленные на основании 1 подставки 2, на которых смонтирован бассейн 3 с вертикальными стенками, имеющими прямолинейные 4 и 5 и цилиндрические 6 и 7 участки. Над бассейном 3 смонтированы направляющие 8 и 9 с перемещающейся от привода по ним кареткой 10, к которой прикреплено исследуемое тело 11, К цилиндрическому участку стенки прикреплен волнопродуктор 12, например спомощью струбцины, Пунктиром показаныдругие возможные места установки волнопродуктора 125 Установка работает следующим...

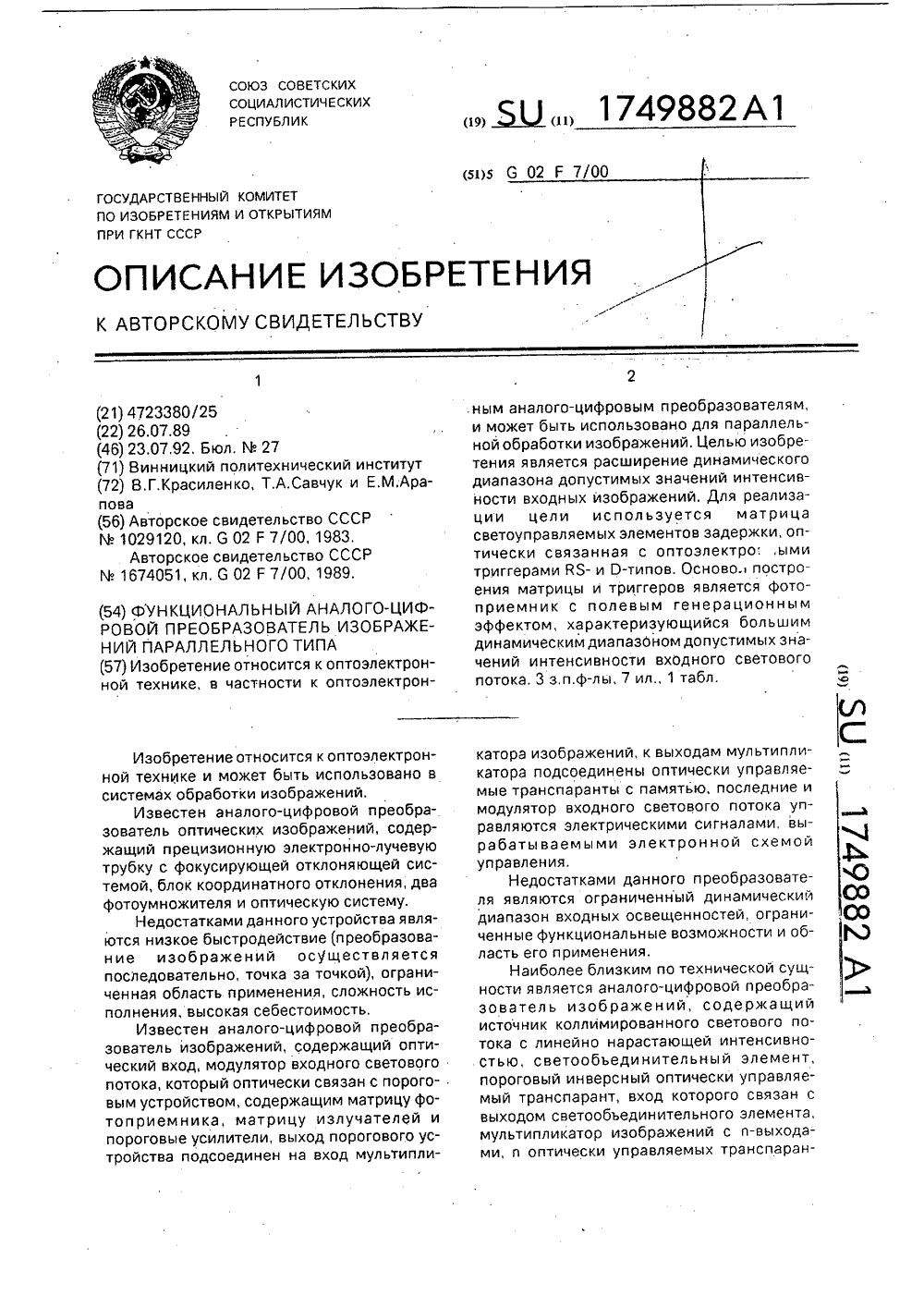

Номер патента: 1749882

Опубликовано: 23.07.1992

Авторы: Арапова, Красиленко, Савчук

МПК: G02F 7/00

Метки: аналого-цифровой, изображений, параллельного, типа, функциональный

...шиной питания, второй вывод фотоприемника соединен с анодом светоизлучателя, катод которого соединен с шиной нулевого потенциала, При этом совокупность оптических входов фотоприемника является информационным оптическим О- входом оптического О-триггера, совокупность оптических выходов светоизлучателя есть оптический выход оптического О-триггера, а управляющая шина питания является управляющим входом картинного элемента памяти,Схема Ц элемента блока 3 картинных элементов 4 памяти (КЭП 4 цД(фиг, 4) содержит фотоприемник, первый вывод 26 которого соединен с управляющей шиной питания, а третий вывод 30 - с анодом светоизлучателя (СИ) 31, катод которого соединен с шиной нулевого потенциала. При этом оптический вход 33 БП 25 является...

Номер патента: 1748857

Опубликовано: 23.07.1992

Авторы: Давид-Оглы, Ливада, Савчук, Фролов

МПК: B01L 3/02, G01N 1/10

Метки: взятия, жидкости, проб

...2, а такжевсасывающий канал 3 с краном 4, Внутренняя полость корпуса 1 представляет собойцилиндр поршневой пары. Поршень 5 имеет, шток 6 с проходящим через них осевым ка налом 7, по хоторому имеет возможностьвозвратно-поступательного перемещениядозоотборная трубка 8, заканчивающаяся. диском 9, ймеющим ряд входных отверстий10, направленных вниз и соедйненных каналами 11 с полостью дозоотборной трубки 8,В верхней части дозоотборнэя трубка 8 имеет кран 12, головку 13 с йэконечником, ккоторому присоединяется сливная гибкаятрубка 14,Шток 6 для удобства мэнйпулироввнияим имеет ручку 15. В верхней часа корпуса1 имеет фиксатор 16 дла поршня б; а шток 6имеет сальйиковое уплотнение 17 для герметизации дозоотборной трубки 8 в осевомканале...

Номер патента: 1745535

Опубликовано: 07.07.1992

Авторы: Козелков, Савчук, Яковлев

МПК: B25B 15/02

Метки: отвертка

...удержания крепежных элементов.Поставленная цель достигается тем, что в отвертке, содержащей полую ручку, рабочий орган и магнитный элемент, последний выполнен в виде установленного в полости ручки электромагнита, включающего источник питания, катушку и кнопку включения электромагнита, отвертка снабжена металлическим стаканом для размещения источника питания, установленной на торце полой ручки крышкой с центральным отверстием для размещения кнопки включения электромагнита, рабочий орган охвачен катушкой, а источник питания подпружинен к торцу рабочего органа.На чертеже изображена отвертка, общий вид.Отвертка содержит рабочий орган 1 с полой ручкой 2, На торце полой ручки 2 установлена крышка 3 с центральным отверстием, В полости ручки...

Номер патента: 1743492

Опубликовано: 30.06.1992

Авторы: Брегадзе, Годовиков, Гыска, Кабачник, Кампель, Кузнецова, Савчук, Федин

МПК: A01H 1/04

Метки: гаметоцид, пшеницы, ржи

...вт. Число зерен в колосе вт,Длинаколоса,нм Длина колоса нм Числоколос"кое вколосе,вт.(этрел) 53,9 91,4 958 14,6 16,1 6,7 94,0 861 97,3 97,0 96 О106,9 4,1 зв,з41,5 В,О79,88,4 12,6 5,7 15,9 1,6 09 1,2 В 5,0 96,9 97,3 1,1 1,8 БКГБКГ"на 7 и Я этапах органогенеза вызываетГИбЕЛЬ 60 - 8007 Э яйцЕКЛЕтОК, ЧтО РЕЗКО СНИжает завязываемссть семян при свободномопылении. Эта концентрация этрела оказывает сильный фитотоксический эффект, чтообуславливает анормальное развитие растений ржи, в результате чего до 3007( растений не выколашиаается.Цель изобретения - изыскание химических веществ, обладающих высоким селективным гаметоцидным эффектом, а такжерасширение ассортимента отечественныхгаметоцидов,Поставленная цель достигается...

Номер патента: 1743487

Опубликовано: 30.06.1992

Авторы: Альсинг, Гыска, Кузнецова, Савчук, Сочилин, Федин

МПК: A01H 1/04

Метки: гаметоцид, диплоидной, ржи

...органсгенеза, что обеспечивает стерилизацию пыльцы, а 54) ГАМЕТОЦИД ДЛЯ ДИПЛОИДНО57) 3-(4-Фторфенилтио)-пропандиструктурной формулы г зсн,сно тоциднои активностью был получен взаимодсоли 4-фтортиофенолацерина,Пример,24-фтортиофенола раК полученному растнии приливают 5,5 грина и реакционнупри перемешивании и100 С в течение 15 мин, Оотделя ют и перекристалл1743487 зола, Получают 3,7 г (87) продукта с т.пл,76 С.Найдено,%. С 53,85; Н 5,76; Я 15,43; Е9,69,С 9 Н 11 г 02 5Вычислено,%: С 53,45; Р 5,48; 515,86; Е9,39.ИК-спектр соединения содержит следующие полосы поглощения, см:1370;1320,1300,1290,1235,1220,1156,1102,10 1090,1082,1042,1039,1010,1000,90,882,853,834,820,760;720,631,580,560,502.П р и м е р. Для химической кастрациицветков...

Номер патента: 1742376

Опубликовано: 23.06.1992

Автор: Савчук

МПК: D06F 43/08

Метки: волокнистых, растворителями, химической, хлороорганическими, чистки

...контактной водой, содержащей хлорорганическиерастворители,Указанная цель достигается путем создания бессточной, экологически чистой машины,На чертеже изображена. общая схемамашины;Машина содержит сушильный барабан1, всасывающий и нагнетательный воздуховоды 2, сушильно-рекуперационную систему 3, имеющую вентилятор 4, конденсатор5, калорифер 6 и патрубки 7 для увлажнениявоздуха, водоотделитель 8, сборник 9 загрязненной воды, испаритель 10 с регулируемым органами 1.1 и 12 и трубопровод,снабженный регулятором 13 расхода параи растворителя, дистиллятор 14 со сборником 15 грязного. растворителя, имеющимштуцер 16 для подвода острого пара, конденсатор 17 и систему 18 трубопроводов,блок управления (не показан), связан с регулируемыми...

Номер патента: 1739514

Опубликовано: 07.06.1992

Авторы: Лыба, Савчук

МПК: H05F 1/00

Метки: обувных, степени, электризуемости

...Частота воздействия натирающего элемента на испытуемый материал устанавливается соответствующей реальным условиям эксплуатации, 1 з.п. флы,1 ил,обувных материалов. Исследуемый образец материала 1 закрепляется на столе 2, высота подъема которого может регулироваться с помощью винтовой пары 3, Натирающий элемент 4 закрепляется в каретке 5, которая двумя концами крепится к двум параллельным цепям 6, приводимым в движение посредством зубчатых колес 7 ат электродвигателя 8 через редуктор-вариатор 9, позволяющий регулировать скорость движения натирающего элемента 4. Для измерения напряженности электростатического поля и знака зарядов над испытуемым образцам материала неподвижно устанавливается датчик 10 измерительного прибазом.На столе 2...

Номер патента: 1739476

Опубликовано: 07.06.1992

Авторы: Азаров, Арапова, Савчук, Степайко

МПК: H03F 3/26

Метки: усилитель

...3 и 4 будут соответственно равны 1 смЮЗ, 1 см /413 = 1 бзРз = - р-, 14=фб 13=с м, 14=1 см Учитывая, что схема симметрична относительно общей шины 23 нулевого потенциала, рассмотрим работу только одной половины схемы, например нижней. при втекающем входном токе 1 вх=О, В данном случае входной каскад на транзисторе 2, включенный по схеме с общей базой, создает усиление по току, равное а 2 . Усилительный каскад на транзисторе 4, включенный по схеме с общим эмиттером, создает усиление по току, равное Я 4Работа второй половины устройства аналогична рассмотренной, только с противоположными по знаку приращениями.Коэффициент усиления по току устройства равен Учитывая, что рз =фб, а ф 5 =Р 4, как транзисторы одной проводимости в...

Номер патента: 1736712

Опубликовано: 30.05.1992

Авторы: Ковальчук, Крикунов, Пипа, Савчук, Сердюк, Сидоренков, Фролов, Шумилин

МПК: B28B 21/78

Метки: железобетонных, раструбных, тепловой, трубчатых

...качества изделий, уменьшение температурных перепадов по высоте и толщине стенки изделия, снижение тепловых потерь при тепловой обработке и снижение уровня шума при формовании изделия.Указанная цель достигается тем, что в устройстве внешняя поверхность наружной обечайки и верхняя заглушка сердечника покрыта теплозвукоизоляционным вспененным полимерным материалом с закрытой пористостью с толщиной покрытия в раструбной части в 1,2 раза большей, чем цилиндрической, а на внутренней поверхности сердечника. снабженного парораспределителем, на высоту раструбной части жестко закреплены в вертикальном положении ребра-завихрители пара.Нанесенный слой полимерного материала. обладая низкой теплопроводностью и высоким звукопоглощением,...

Номер патента: 1735824

Опубликовано: 23.05.1992

Авторы: Богомолов, Клименко, Куриленко, Мутовкин, Рубанов, Савчук, Туренко

МПК: G05D 16/10

Метки: давления, регулятор

...в атмосферу, Это увеличивает надежность регулятора давления,На чертеже представлена конструктивная схема предлагаемого регулятора тормозных сил,Регулятор давления содержит корпус 1, обратный клапан 2, следящий поршень 3, шток 4, перегородку 5, затвор атмосферного клапана 6, поршень с седлом 7, пружину 8 седла, упор 9 седла, диафрагменную пружину 10, цилиндрическую винтовую пружину 11, входную полость А, выходную полость Б,В случае отсутствия давления в полостях А и Б поршень 3 под воздействием пружин 10 и 11 прижимает затвор 6 к седлу 7, При этом седло 7, сжимая пружину 8, несколько отходит от упора 9. Седло 7 по периметру уплотнено в корпусе 1, шток 4 уплотнен по перегородке 5. Клапан 2 под воздействием своей пружины закрыт. При...

Номер патента: 1735823

Опубликовано: 23.05.1992

Авторы: Богомолов, Клименко, Куриленко, Мутовкин, Рубанов, Савчук, Туренко

МПК: G05D 16/10

Метки: давления, регулятор

...его отрыва отседла относительно штока поршня. Приэтом положительный эффект достигается засчет исключения из конструкции регуляторадавления диафрагменной пружины и обеспечения заданного диапазона регулирования давления за счет перемещенияатмосферного клапана относительно штокапоршня.На чертеже изображена принципиальная схема регулятора давления,Регулятор давления состоит из корпуса1, разделенного перегородкой на входнуюполость А и выходную полость Б. В полостиБ размещен подпружиненный пружиной 2следящий поршень 3, шток 4 которого проходит в полость А и подвижно уплотнен вперегородке. В полости А размещен затворатмосферного клапана 5, Между штоком 4 изатвором 5 установлены пружины 6 и 7. Седло 8 атмосферного клапана расположено...

Номер патента: 1735045

Опубликовано: 23.05.1992

Авторы: Волостнов, Кармацкий, Лактюнкин, Митькин, Савчук, Черток

МПК: B29D 30/36

Метки: пневматических, покрышек, формования, шин

...В дальнейшем подается сжатыйвоздух через отверстие 21 в пространствомежду диафрагмой 5 и фланцами 2 и 3 исближение фланцев 2 и 3 к центру продолжается,Все это продолжается до завершенияформования каркаса и его сопряжения сбрекерна-протекторым браслетом,В дальнейшем воздух из-под диафрагмы 5-выпускается в атмосферу. Поршни 8 и9 возвращаются в исходное положение, сегменты 12 и 13 опускаются, освобождая барта 8 и 9, и разводятся к исходномусостоянию, Опускаются и секторы 18, чтобысобранную покрышку можно было снять сустройства. Далее цикл повторяется.Формула изобретенияУстройство для формования покрышекпневматических шин, содержащее смонтированные на приводном валу аксиально подвижные фланцы с приводами их.перемещения, закрепленную...

Номер патента: 1731746

Опубликовано: 07.05.1992

Авторы: Джигирис, Козловский, Котлик, Крепиневич, Куликов, Савчук

МПК: C03B 37/04

Метки: расплава, стекла, чешуйчатого

...интервале 70 - 90 импульсов в минуту при давлении его 1,8 - 2,2 кг/см обеспечивает2дробление (измельчение) пленки на дискретные чешуйки заданных размеров. При подаче на пленку воздуха с частотой менее 70 импульсов в минуту образуются чешуйки крупных размеров, которые ломаются в процессе их использования. При подаче на пленку сжатого воздуха с частотой более 90 импульсов в минуту образуются очень мелкие чешуйки, использование которых для изготовления многослойных покрытий неэффективно, а подача через распылители составов покрытий на их основе затруднительна.Давление сжатого воздуха, которым производят дробление пленки, в интервале 25 30 35 40 45 50 55 1,8-2,2 кг/см является оптимальным для получения чешуек с четкими границами краев. При...

Номер патента: 1719886

Опубликовано: 15.03.1992

Авторы: Заблоцкий, Савчук

МПК: G01C 5/00

Метки: коэффициента, нивелирования, рефракции, тригонометрического

...вводить поправки на рефракцию в дневные часы, когда отсутствует условие изотермичности атмосферы. Коэффициент рефракции определяется по формуле;. К=2,855 10 Р(0,45-0,06 УГЕ) /0(1 -А О - коротковолновая составляющая солнечного падающего излучения; А- альбедо земной поверхности; Р - давление в приземном слое воздуха; е - величина относительной влажности воздуха. радиации С(1-А), где 0 - коротковолновая составляющая солнечного падающего излучения; А - альбедо земной поверхности, 00 приравнивается к величине эффективного СО излучения Еэф приземного слоя: ос,Е,ф = до . Т,ф 4(0,45-0,06 /Е), где д- поглощательная способность земной поверхности; и- постоянная Стефана-Больцмана; е - величина относительной влажности; Тэф - некоторая...

Номер патента: 1716359

Опубликовано: 28.02.1992

Авторы: Гадульшин, Дитман, Савчук, Якубов

МПК: G01M 10/00

Метки: гидродинамических, исследований, лоток

...управления, электрически связанныммежду собой,На фиг.1 показан лоток, вид сверху; нафиг,2 - то же; продольное сечение и схемаэлектрогидравлических связей; на фиг,З -вентиль в трех позициях, сечение.Лоток для гидродинамических исследований состоит из стенок 1, днища 2, отвер 1716359стий 3 в днище 2, модели 4, прикрепленной к державке (не показана). Державка, а вместе с ней и модель 4, установлена с воэможностью перемещения вдоль лотка, Отверстия 3 соединены с вентилями 5, которые в свою очередь соединены с магистралями повышенного 6 давления воды и пониженного 7 давления воды. Магистраль 6 соединена с резервуаром 8. в котором поршень 9 с помощью груза 10 создает повышенное давление. Магистраль 7 соединена с резервуаром 11, в...

Номер патента: 1716132

Опубликовано: 28.02.1992

Авторы: Варивода, Вовк, Гребенюк, Довбенко, Савчук, Яремчук

МПК: E21C 41/00

Метки: руды, складах, усреднения

...общей массы руды,и укладывают ее послойно в формируемый штабель из п 1= 5,8 слоев. Усредненная руда после первого склада характеризуется степенью усреднения, равной 83 для всехминералов. Второй поток исходной руды, т,е. 40% от общей массы, смешивают с.усредненной рудой с первого склада после усреднения на протяжении около 6 сут и получают начальные среднеквадратические 5 отклонения ( аунг) для каждого минерала; лангбейнит 3,72; каинит 4,02; кизерит 0,85,сильвин 0,85, илы 2,93, После смешивания руду послойно укладывают в формируемый штабель из пг = 3,5 слоя. Усредненная руда 10 после второго склада характеризуется степенью усреднения, равной 88%, по всем приведенным минералам.Результаты расчетов поданному примеру приведены в табл. 1, а...

Номер патента: 1714379

Опубликовано: 23.02.1992

Авторы: Атамась, Буголовский, Булгаков, Крекотень, Лукинюк, Савчук

МПК: G01G 17/04

Метки: массы, нефтепродукта, отпущенного

...окружающего воздуха 1, температуры 2 и гидростатического давления 3 нефтепродукта в резервуаре 8, блоков фиксирования объема 12 и температуры 13 в промежуточном резервуаре 11, измерителя температуры отпускаемого нефтепродукта 17 и блока измерения объема отпущенного нефтепродукта 15 подключены к соответствующим входам блока обработки и отображения ин1714379 оставитель В,Миршовехред М.Моргентал Корректор А.Осауленк эктор А.Зроб аказ 683 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 енно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина,Прои формации 18, Отпуск нефтепродукта из промежуточного резервуара 11 осуществляется через счетчики жидкости 16 с...

Номер патента: 1714305

Опубликовано: 23.02.1992

Авторы: Калмыков, Карпенко, Козелков, Савчук

МПК: F25B 9/00

Метки: газовая, холодильная

...кожухом, к которому присоединен выходной трубопровод, а входная магистраль подсоединена к цилиндрической емкости, расположенной к последней под углом 90 и имеющей внутри себя вблизи входной магистрали магнитный клапан, состоящий из ферромагнитной пластины собственно клапана, прижатой через уплотнительное кольцо к кольцеобразному магниту. К емкости со стороны, противоположной магнитному клапану, присоединен впускной трубопровод.На рис. 1.представлена газовая холодильная машина, схема Газовая холодильная машина содержит последовательно расположенные концевой холодильник 1 с лйнией теплоносителя 2, дополнительный регенератор 3, пульсационную, трубку 4, основной регенератор 5,. конус 6, входную магистраль 7. Конус 6 имеет...

Номер патента: 1713134

Опубликовано: 15.02.1992

Авторы: Савчук, Самотокин

МПК: H05K 13/02

Метки: выводами, осевыми, параметрам, подачи, подключения, поштучной, преимущественно, радиодеталей, сортировки, установках, электрическим

...располо женным на конце рычага 21. Емкости 22 для размещения радиодеталей установлены под рычагом 21 напротив захвата 20 манипулятора 19.Устройство работает следующим обра зом.Из вибробункера 1 радиодетали 14 по лотку 2 подаются в накопитель 4 устройства 3 для поштучной подачи и подключения радиодеталей, Радиодетали 14 размещаются 15 в змеевидном пазу 5 накопителя 4. При включении приводного электромагнита 6 перемещаются основной 7 и дополнительный 9 шиберы, при этом отверстие 8 шибера 7 совмещается с пазом 5 накопителя 4 и 20 одна радиодеталь 14 падает на заслонку 10 в отверстие 8 шибера 7, после выключения электромагнита 6 основной 7 и дополнительный 9 шиберы возвращаются в исходное положение, при этом отверстие 8 25 основного шибера...
