Савчук

Номер патента: 994276

Опубликовано: 07.02.1983

Авторы: Гармаш, Данильцев, Савчук, Шопен, Щербинин

МПК: B29D 23/12

Метки: стеклопластиковых, труб

...- разрез Л-Дна фиг. 1; на фиг. 3 - узел 1 нафиг. 1.Установка содержит станину 1,оправку в виде ряда состыкованныхсекций 2, .каждая из которых образована секторами 3На станине 1 смонтирован.тянущевращающий механизм, выполненный ввиде неподвижно смонтированного настанине концентрично внутри оправкиполого стержня 4 с прямоугольнойрезьбой, взаимодействующий со штиф,таущ 5, закрепленными на секторах 399427 б Формула изобретения По о юг. Р НИИПИ Заказ 720/9 Тираж 645 Подписно Филиал ППП "Патент",г.ужгород,ул,Проектная,4 оправки. Секторы 3 установлены свозможностью зацепления со смонтированной на станине 1 вращающейсякареткой 6 через выполненные в нихотверстия 7. Каретка приводится вдвижение с помощью электродвигателя 8 через зубчатую пару...

Номер патента: 726787

Опубликовано: 15.01.1983

Авторы: Богайчук, Золотаренко, Иванов, Савчук, Сердечный, Суярко

МПК: B64D 9/00

Метки: аппарата, выгрузки, грузов, летательного, погрузки

...на крайних откидныхбалках. 5На фиг. 1 изображена система погрузки и выгруэкц грузов, вид сверху; на фиг. 2 - сечение А-А на фиг. 1; на фиг, 3 - летательный аппарат с Установленной на нем системой погрузки и выгрузки грузов, поперечный разрез; на фиг. 4 - привод с гибким тяговым органом и обводными и направляющими блоками; на фиг. 5 - захват гибкого 15тягового органа. Система погрузки и выгрузки грузовсодержит шарнирно связанные с полом 1 летательного аппарата 2 откидные балки 3, несущие секции роликсвых дорожек 4 и боковых рельсов 5 с замками б, привод 7 с гибким тяговым органом 8 и захватом 9 для груза 10. Кроме того, на откидных балках 3 установлены секции направляющих 11 для гиб кого тягового органа 8, установлейныемежду...

Номер патента: 985518

Опубликовано: 30.12.1982

Авторы: Гольдштрах, Корбанков, Попов, Савчук, Черский

МПК: F16J 15/00

Метки: исследования, стенд, уплотнений

...управляющий насосом и клапаном гидросистемы.На чертеже представлена схема предлагаемого стенда.Стенд состоит иэ уплотнительного узла 1, корпус которого закреплен в подшипниках 2. Вращение вала 3 осуществляется электродвигателем 4Давление в рабочей полости 5 создается насосом б, соединенным с баком 7. Сброс давления осуществляется клапаном 8. Потенциометр 9 в Функции сигнала термодатчика 10, установленного непосредственно в уплотняющем элементе 11, управляет насосом 6 и клапаном 8.Стенд работает следующим образом.Рабочая полость 5 заполняетсяжидкостью, включается двигатель 4 и насос б, нагнетающий жидкость в полость 5 до достижения заданного значения температуры уплотняющего элемента. При увеличении температуры по сигналу потенциометра 9...

Номер патента: 886639

Опубликовано: 23.12.1982

Авторы: Кампфарт, Савчук, Салькова, Соскин, Хаманн

МПК: G03H 1/02

Метки: голограмм, записи, материал

...ботки После экспозиции, а также и на- бухание регистрирующего слоя во влажной атмосфере, что приводит к искажению записанной информации.Известен также материал для записи стационарных голографических ре-шеток диметил-тиадиаэол 7 . Лморфные пленки диметила-тиадиазола чувствительны в видимЬй и ближней ИК-об ласи спектра чувствительность10 Дж/см ), обладают высокой разрешающей способностью (-2000 лин/мм в видимой области спектра и "1000 лин/мм в ближней ИК-области спек щ трау, дифракционной эффективностьюю 5 Ф, Решйтки, записанные на пленках диметил"тиадиазолане требуют последующей обработки, имеют хорошее значвнив соотношения сигнал/шум , 100), одна ко технология, изготовления эйого материала достаточно сложна.Для наглядного сопоставлении...

Номер патента: 976973

Опубликовано: 30.11.1982

Авторы: Воронина, Коновалов, Савчук

МПК: A61B 17/30

Метки: нерва, фиксации

...устройство, вид сверху; на фиг. 2 - то же, вид сбоку; на фиг. 3 - крепление ванночки к зажиму.Устройство для фиксации нерва включает ванночку 1 с цилиндрическими каналами 2 и прорезями 3.Устройство работает с помощью зажима (который, в свою очередь, крепится к раме стереотаксического аппарата), к рабочим губкам 4 которого приклеивают ванночку примерно на 1/3 ее ширины.Винтом 5 зажима ванночку 1 открывают, в каналах 2 располагают периферический или центральный конец ствола нерва в зависимости от цели исследования - афферентных или эфферентных волокон (по типу буквы П). Расположение нервного ствола по указанному типу позволяет исследовать активность волокон в стволе как по оси, так и перпендикулярно к ней. В ходе эксвацочку постоянно...

Номер патента: 976166

Опубликовано: 23.11.1982

Авторы: Агафонов, Гольдштрах, Корбанков, Маланичев, Попов, Савчук, Толкачев, Черский

МПК: F16J 15/00

Метки: износа, исследования, уплотнения

...элементами.На чертеже изображено предлагаеф мое устройство.устройство содержит корпус 1, вкрышках 2 которого установлены исследуемые манжеты 3, зафиксированные 10опорными кольцами 1. Уплотняющие губ"ки манжет 5 прижаты к валу 6 располо"женными в сепараторе 7 упругими элементами 8 и сегментными кольцами 9.На губках манжет закреплены упоры10, а на опорных кольцах " тарирован"ные элементы 11 с тенэодатчиками 12,соединенными через гермовводы 13 сосчитывающими устройствами 1 М. Тарированные элементы взаимодействуют с 2 о упорами, закрепленными на губках манжет.Измерение износа в предлагаемомустройстве осуществляется следующимСоставитель Г, Щуренко Техред М. Надь Корректор М. Шароши Редактор Р. Цицика Заказ 973/ 2 Тираж 990 ВНИИПИ...

Номер патента: 975418

Опубликовано: 23.11.1982

Авторы: Друкованый, Дударь, Лиховой, Объещенко, Райдун, Савчук, Троян

МПК: B28B 21/78

Метки: железобетонных, термообработки, труб

...вокруг шарнира, расположенного на вертикальной оси в верхнейчасги устройства. Шарнир содержит упорный подшипник 4 и вал 5. Подшипник усгвновлен на опоре 6, Для герметизации узла предусмотрен цилиндр 7. На секциях колпака имеется выступ 8 для устройств закрепляющих секции. Герметизация колпака осуществляется с помощьюю специального замка, снабженного защелкой 9 и уплогняюшей проКлапкой из гермосгойкого эластично3 9754го материала 10. Для обеспечения усгойчивости устройства и возможности поворота к нижнему основанию внутреннегополуцилиндра 2 приклеплены подвижныеопоры 11,Предлагаемое устройство для термообработки труб работает следующим образом.После окончания гидропрессования бетона трубы на форму мостовым краномустанавливается...

Номер патента: 974064

Опубликовано: 15.11.1982

Авторы: Савченко, Савчук

МПК: F25B 9/02

Метки: вихревая, труба

...пазом 4 в зоне вывода горячего потока. Вокруг 10 камеры 1 беэ зазора расположена обечайка 5 с втулками 6 и 7, имеющими деленые пазы 8 и 9, Труба имеет диафрагму 10 и патрубок 11 вывода холодного потока. К сопловому вводу 2 15 подсоединен входной штуцер 12, Снаружи камера 1 заключена в перфорированный кожух 13, образующий с ней полость 1 4 для вывода периферийных горячих слоев, Обечайка 5 имеет воз можность поворота относительно камеры 1 посредством рукоятки 15 и штифта 16. На кожухе 13 укреплена шумопоглощающая вставка 17На торце, противоположном диаФрагме 10, каме ра 1 имеет крестовину 18. Вихревая труба работает следуюцим образом.Сжатый воздух поступает через входной штуцер 12 и сопловой ввод 2 в цилиндрическую камеру 1...

Номер патента: 971169

Опубликовано: 07.11.1982

Авторы: Дерюжкин, Земель, Савчук, Сухов

МПК: A01G 23/06

Метки: корневой, орган, пней, рабочий, разрушения, системы, срезания

...относительно соседнего по радиусу, образуяна поверхности двухзаходную спираль,проекция которой на плоскость вращения есть спираль Архимеда, закручиваемая от периферии к центру и возвышаемая к нему вдоль оси.Рабочий орган приводится в дейст 25 вие через вал 5 привода,Рабочий процесс осуществляетсяследующим образом,При подходе к пню рабочий органопускают до поверхности пня так, что 30 бы дисковый дополнительный рабочийорган 2 не касался поверхности пня,и надвигают на него. Таким образом,пень большого диаметра конусньм корпусом может быть разделен на несколько частей. Далее рабочий органопускают до поверхности почвы, т,е. 5корпус 1 внедряется в почву, и срезают разделанную часть пня дополнительным рабочим органом 2, одновременно...

Номер патента: 967514

Опубликовано: 23.10.1982

Авторы: Бабенко, Воеводин, Полищук, Савчук, Шибанов

МПК: B01D 25/12

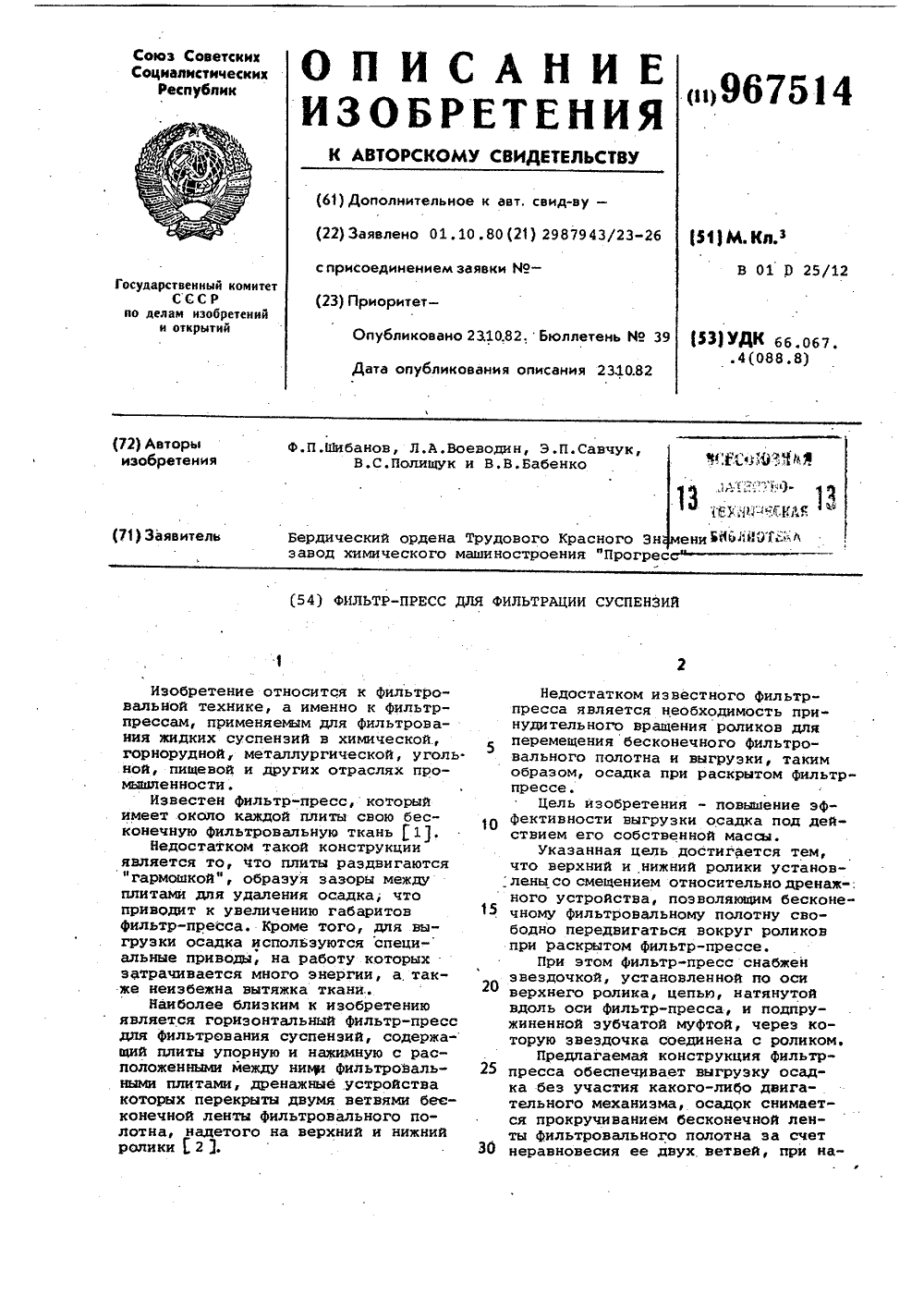

Метки: суспензий, фильтр-пресс, фильтрации

...А-А на Фиг.1 (фильтровальная плита); на фиг. 3 - разрез Б-Б на фиг.1 (звездочка верхнего ролика); на фиг.4 - разрез В-В на фиг,2; на фиг.5 - узел Х на фиг.1 нижний подвижный ролик и качающийся кронштейн с пазом); на фиг.б - узел П на фиг.2 (зацепление зубчатой муфты со звездочкой).Фильтр-пресс состоит из плиты упорной 1 и зажимного устройства 2, соединенных между собой опорными балками 3, на балки. устанавливаютсяплиты фильтровальные 4 и нажимная 5.На плите фильтровальной вверху на двух кронштейнах б крепится ролик 7,который с помощью зубчатой муфты 8и пружины 9 подключается к звездочке 10. Эвездочка находится в постоянном зацеплении с натянутой вдольФильтр-пресса цепью 11. Внизу плитына двух качающихся кронштейнах 12крепится ролик 13,На...

Номер патента: 956245

Опубликовано: 07.09.1982

Авторы: Акилов, Гришкевич, Литвиненко, Савчук, Шамин

МПК: B24B 7/02

Метки: головка, шлифовальная

...головке вращающася гильзавыполнена совместно с валом приводавращения, установленного на корпусепоршневого гидровибратора.Такое решение упрощает кинематическую ц ь передачи крутящего момента, снижает действие динамических нагрузок на промежуточную втулку и шпиндель, стабилизирует мощность тепловыделения в зоне контакта круга 5 с изделием, так как процесс обработки осуществляется при постоянной глубине шлифования, беэ образования прижогов и погрешностей формы обрабатываемой поверхности за счет ис ключения вибраций на промежуточной втулке и шпинделе.На фиг, 1 представлена предлагае- мая шлифовальная головка в разрезе, на фиг. 2 - разрез А-А на фиг.1; на фиг. 3 - разрез Б-Б на фиг. 1.Шлифовальная головка содержит привод вращения 1,...

Номер патента: 953509

Опубликовано: 23.08.1982

Авторы: Бабаскин, Гармаш, Данильцев, Савчук, Стрельников, Шопен

МПК: G01N 3/10

Метки: испытания, образцов, трубчатых

...между конусами, перемещение которых создает во внутренней полости образца, заполненной вязкой жидкостью, избыточное давление 11,Однако устройство выполнено таким образом, что избыточное количество жидкости выдавливается в зазор между образцом и конусами, что создает болыцие погрешности при испытании.Наиболее близким по технической сущности и достигаемому эффекту к изобре 2тению является устройство для испытания трубчатых образцов, содержащее два опорных элемента для установки образца, эластичную оболочку, и связанный с ней механизм нагружения, размещенные в образце 21.Однако устройство для крепления образца между опорными элементами создает краевые эффекты при проведении, что снижает достоверность получаемых результатов.Бель...

Номер патента: 947693

Опубликовано: 30.07.1982

Авторы: Бабаскин, Гармаш, Данильцев, Савчук, Стрельников, Чепик, Шопен

МПК: G01N 3/20

Метки: изгиб, испытания, образцов

...и приводной механизм, каждый из захватов выполнен в виде направляющего стержня, закрепленного на соответствующем валу, и втулки, размещаемой при испытании внутри образца и устанавливаемой с возможностью перемещения вдоль стержня с помощью тел качения.На чертеже приведена схема предлагаемого устройства.Устройство содержит станину 1, валы 2 и 3, установленные на стойках 4 и 5 станины. На валах 2 и 3 жестко закреплены направляющие стержни б, на которые устанавливаются втулки 7, имеющие воэможность перемещения вдоль стержней б с помощью тел 8 ка" чения, а также зубчатые сектора 9 и 10, в зацепление с которыми входит приводной механизм в виде траверсы 11 с двумя зубчатыми рейками 12 и 13.Устройство работает следующим образом.На втулки 7...

Номер патента: 947481

Опубликовано: 30.07.1982

Авторы: Кузьмин, Петренко, Савчук

МПК: F15B 11/12

Метки: привод, струйный, шаговый

...сообщенной с логическим элементом 12 ИЛИ, и отсутствии управ ляющнх сигналов в магистралях 1 и 2 питания рабочая среда с инверсного выхода 16 поступает к центральному соплу б. Струя, истекающая из сопла б, заставляет ротор 8 занять фикси- р рованное положение, соответствующее расположению впадины зубьев 9 точно напротив сопла б. Ротор 8 находится в зафиксированном состоянии.При поступлении в магистраль 2 питания управляющего. импульса давле,ние поступает одновременно в сопло 7 и на управляющий вход 14 логического элемента 12 ИЛИ, что приводит к переключению сигнала с инверсного выхода 16 на прямой выход 15, связанный с атмосферой. Так как давление на входе центрального сопла 6 отсутствует, то его фиксирующее воздействие на ротор 8...

Номер патента: 931929

Опубликовано: 30.05.1982

Авторы: Аврух, Васьковский, Савчук

МПК: F02M 25/06

Метки: веществ, внутреннего, воздуха, двигатель, добавочных, заряд, поступающего, присадки, регулятор, сгорания

...усилителе 1 О мощности до сигнала Г ") и поступает на исполнительный орган 4. Поскольку в установившемся режиме 1471= СОПс;1 , то сигнал,выходящий из дифференцирующего уст- З 0ройства 11=О и поступающий3,на второй вход сумматора 9 ,31с 3 ТТаким образом, при работе двигателя в установившемся режиме количество перепускаемых отработавшихгазов устанавливается в зависимостиот температуры отработавших, газов.Рассмотрим работу двигателя припереходном режиме.Наибольший интерес представляетслучай уменьшения нагрузки двигателя, так как инерционность датчикатемпературы при охлаждении значительно больше, чем при нагревании.Предположим, что начальная температура отработавших газов То, аконечная для нового установившегосяРежима Т 1 у, пРичем ТК (...

Номер патента: 930403

Опубликовано: 23.05.1982

Авторы: Баскин, Новосад, Савчук

МПК: H01F 41/02

Метки: витых, ленточных, магнитопроводов

...материалом 1 толщиной 0,5 - 2,00 мм производят с удельным 1 о давлением прессования, достаточным для плотного обжатия витков магнитопровода в монолит и фиксации этого состояния после отверждения композиции. Отвержденная композиция плотно обжимает витки 2 магнитопровода и фиксирует их в этом состоянии после разрезки монолита дисковыми абразивными кругами.Пример 1. Электротехническую фосфатированную сталь разрезают на ленты, производят навивку магнитопровода, отжигают его и калибруют. После этого магнитопровод опрессовывают термореактивным полимерным материалом, например АГ - 4 С, при 200 С. Удельное давление прессования при этом составляет 31,5 МПа. Толщина опрессовки 0,5 мм, время выдержки под давлением 1 мин. Магнитопровод...

Номер патента: 930372

Опубликовано: 23.05.1982

Авторы: Геворкян, Денисов, Зволинский, Межерицкий, Савчук

МПК: G11B 25/04

Метки: вращения, дисков, магнитных, частоты

...вращения.Так как скорость вращения поля статора электродвигателя 3 пропорциональна частоте генератора 1 опорной частоты, а частота сигнала, датчика 2 частоты вращения пропорциональна скорости вращения ротора электродвигателя, то сигнал на выходефазового дискриминатора 5 пропорцио.нален фазовому сдвигу между полемстатора и ротором электродвигателя3. Сигнал Фазового дискриминатора5 подается на сумматор 7,Сигнал датчика 9 тока содержит составляющую, пропорциональную фазовому сдвигу между полем ротора и статора (полезный сигнал), и пульсации, возникающие за счет переходных процессов при переключении ключей в автономном инверторе (сигналпомехи), Сигнал датчика, 9 тока подается на сумматор 7 через Фильтр нижних частот, где происходит...

Номер патента: 926121

Опубликовано: 07.05.1982

Авторы: Акулов, Савчук

МПК: D06F 43/08

Метки: волокнистых, выделения, органических, растворителей, химчистке

...стадии, при этом на первой стадии в газообразный агент вводят острый водяной пар до достижения температуры потока 40-80 С и его относительной влажности в пределах 0,60-0,99, а на второй стадии осуществляют сушку изделий потоком газообразного агента.При операции продувки, введение острого водяного пара повышает температуру и теплосодержание газообразного агента, а также теплопроводность зо и коэффициент теплоотдачи, что способствует скорости испарения органических веществ иэ иэделий.При значительном обогащении газообразного агента водяными парами- З 5 процесс испарения органических веществстановится интенсивным с первой же секунды, в частности за счет возможной частичной конденсации пара наеще ненагретой поверхности иэделий.После...

Номер патента: 922101

Опубликовано: 23.04.1982

Авторы: Друкованый, Дударь, Савчук, Сторожук

МПК: B28B 11/24, B28B 21/78

Метки: бетонных, смесей, термообработки, трубчатых

...9. Для обеспечения герметичности по линии шарнирного соединения полуцилиндров колпака предусмотрена.накладка 1 О из эластичного материала, например термостойкой резины.Перестановка устройства с формы наформу осуществляется краном с помощьтраверсы 11.Устройство работает следующимобразом.После установки формы на пост иокончания .гидропрессования краном подается раскрытый колпак, и распредустройство 9 подсоединяется, напримерк воздуховоду. Через распредустройст3 922101 4 во воздух подается в силовой цилиндр Формула изобретения 7, штоки б которых, выдвигаясь, закрывают полуцилиндры 1, образуя герме- Устройство для термообработки труб.:. тичный колпак и устанавливается на чатых изделий из бетонных смесей,соподдоне в гидрозатвор....

Номер патента: 906411

Опубликовано: 23.02.1982

Авторы: Колисниченко, Молчанов, Савчук

МПК: A01B 79/02

Метки: кулис, создания

...располагаемом в кабине трактора. Количество ступеней регулирования равно числу передач трактора, на которых, в зависимости от конкретных условий, может вес- О тись культивация. Период Т модуляции обратно пропорционален скорости движения агрегата по полю. В предпочтительном варианте выполнения отношение времени сева к периоду модуляции составляет 0,5 - 0,8.5На фиг. 1 изображена конструктивная схема предлагаемого устройства; на фиг. 2 - схема питания электромагнита; на фиг. 3 - график импульсного (а) или переменного (б) напряжения, подаваемого на электромаг нит.Устройство содержит раму 1 культиватора с рабочими органами 2 и укрепленное на раме культиватора высеваюшее средство с сошниками 3, семенным ящиком 4, имеющим в дне выходное...

Номер патента: 905855

Опубликовано: 15.02.1982

Авторы: Гребенюк, Любашенко, Межерицкий, Мухин, Савчук, Цокол

МПК: G11B 25/04

Метки: дисках, записи, магнитной

...входе 13, Команда на поиск заданного участка информации Л установку механизма перемещения магнитных головок 3 55в начало искомого участка в режиме"Воспроизведение приходит после того,как оператором (или автоматически) определено начало регистрации информации,представляющей интерес, В момент подачи команды "Поиск" с выхода 12 блокауправления 5 на вход 11 одновибратора6 и вход 13 счетчика 8 счетчик 8 разблокируется, а с выхода 14 одновибратор6 на вход 15 элемента И 7 выдает импульс запрета прохождения импульсов сдатчикаоборотов 4 (фиг, 2 3,9 ) черезвход 16 и вход 17 элемента И 7 навход 18 счетчика 8 на время, равное половине периода оборота магнитных дисков 1. Команда "Пуск", означаюшая необходимость остановки механизма перемещения...

Номер патента: 892477

Опубликовано: 23.12.1981

Авторы: Иванов, Кукла, Кучеренко, Муравьев, Савчук

МПК: G11B 25/04

Метки: дисках, записи, магнитных

...опирается на рабочий профиль 9 кулачка 4. Кулачок 4 выполнен с дополнительным внутренним профилем 10, расположенным коаксиально рабочему профилю 9, На каретке 7 вдоль ее продольной оси на направляющей 11 смонтирована дополнительная каретка 12, снабженная опорой 1 Зокачения и связанная с ка рвткой 7 пружиной 14.Устройство работает следующим образом.Вращение от электродвигателя 1 передается на пакет магнитных дисков 2 и одновременно через зубчатый редуктор 3 на кулачок 4. При вращении кулачка 4 ролик 8 и опора 13 качения, прижимаемые соответственно к рабочему 9 и дополнительному 10 проФилям кулачка 4 пружиной 14, перека - . тываются по этим профилям, перемещая по направляющим 6 вдоль радиуса магнитных дисков 2 каретку 7 с магнитными...

Номер патента: 892476

Опубликовано: 23.12.1981

Авторы: Кульпанович, Савчук, Черная

МПК: G11B 25/04

Метки: дисках, записи, магнитных

...перемещается вдоль радиуса от центра диска к периферии, она совершает рабочий ход, вторая группа в этовремя движется в обратном направле- янии, соверыая холостой ход, и наоборот. Еаждой группе магнитных головоксоответствует свой датчик начала и 764окончания рабочего хода, При формировании, например, импульса соответь ствующего началу рабочего хода первой из двух групп магнитных головок 2, датчиком 5 положения, указанный импульс поступает одновременно на управляющий вход регистра 4, на вход схемы И 9, а также на вход схемы ИЛИ 7, с выхода которой подается на вход схемы И 12.При наличии на входных шинах 1 информации, подлежащей записи, оператор через блок 10 управления подает команду "Пуск" в виде импульса, поступающего на вход схемы И...

Номер патента: 878529

Опубликовано: 07.11.1981

Авторы: Гришкевич, Савчук, Шамин

МПК: B24B 35/00

Метки: станку, суперфинишному

...поперечных сечениях вала 1, 11, , Х, Число замеров и их относительное положение друг относительно друга выбираются в зависимости от длины и точности формы поверхности детали. Напротив каждого из замеренных сечений вала на корпусе станины станка жестко крепят неподвижные контакты командоаппарата, а на корпусе механизма подачи устанавливают подвижный контакт, Длину, число неподвижных контактов и их относительное расположение относительно друг друга выбирают в зависимости от длины детали и числа ее замеров диаметральных размеров в осевом направлении. 5 10 15 20 25 30 35 40 45 Последовательность включения секций контактов командоаппарата осуществляется коммутатором, который настраивается в зависимости от вида и величины погрешности...

Номер патента: 877576

Опубликовано: 30.10.1981

Авторы: Гражданов, Дитман, Савчук, Филиппов

МПК: G06G 7/57

Метки: жидкости, идеальной, моделирования, однородного, потока

...усилитель 6 напряжения подается сигнал обратной связи с обмотки 7 обратной связи. Для замера частоты включен электронный частотомер 8.Устройство работает следующим образом.При подаче напряжения на обмотку 3 в объеме ограниченном каркасом, 10 возникает переменное однородное магнитное поле, которое индуцирует в обмотке 7 ЭДС. Полученный при этом сигнал с обмотки 7 усиливается усилителем 6 напряжения и подается на 35 вход усилителя 5 мощности, питающего обмотку 3С помощью регулируемого конденсатора 4 устанавливают резонансную частоту, измеряемую электронным часто О томером 8. Затем внутрь каркаса 2 помещается модель 1. При размещении металлизированной модели 1 изменяется резонансная частота контура, образованного обмоткой 3 и конденсатором...

Номер патента: 867455

Опубликовано: 30.09.1981

Авторы: Савчук, Щербанюк

МПК: B21D 3/12

Метки: правки, прутков

...собами. во- апПо конфигурации поперечного сечения проФиля в большинстве случае сразу можно определить ожидаемое направление изгиба прутка в процессе волочения, Если же определить невозможно, то делается пробное лочение прутка для определения н равления изгиба..79 (21) 704786/25-27 30.09.81. Бк)ллвтень Йс 38 Изгибающее усилие прикладываютроликом, диаметр которого выбираютв зависимости от окружности сечения проФильного прутка, а расстояние между зоной изгиба и роликомвыбирают равным 1,5-2,0 диаметра изгибающего ролика, Усилие берут равным 0,3-0,5 усилия волочения, таккак если брать больше 0,5, то получается искаженный. профиль.На чертеже показан пример осуществпения способа правки прутков.Пруток 1, подготовленный к волочению, задается...

Номер патента: 864168

Опубликовано: 15.09.1981

Авторы: Гордеев, Данилов, Машкин, Родюшкин, Савчук

МПК: G01R 23/10

Метки: гармонического, сигнала, частоты

...31 поступают два последовательных импуль Оса, перный из которых определяет начало, а второй - окончание отсчетавремени, Реле 1 времени формирует импульс, который определяет время измерения частоты и открынает временнойселектор 5. Эа это время количествоимпульсов, поступивших в счетчик 6,соответствует предварительной оценкечастоты входного сигнала, Дешифратор7 отождествляет количество импульсовв счетчике 6 с номером частотного диа-фпазона и формирует сигнал, которыйоткрывает один из вентилей 8-10.По заднему фронту импульса, поступающего с реле 1 времени,в формирователе 3 импульсов опроса вырабаты- %5вается импульс, который действует навторые входы вентилей 8-10, а в Формирователе 4 импульсон сброса счетчика вырабатывается импульс,...

Номер патента: 853655

Опубликовано: 07.08.1981

Авторы: Зволинский, Савчук, Черная

МПК: G11B 5/012

Метки: записи, ивоспроизведения, магнитной

...цс)с мс (истпо со С 1)жцт ком Х Та)Т(РЗЯ НЦСИ, Во,пл КОТОРОГО ЦОЛСО(.- ,(ицецы к ля Гчикя и 2 цачяля и окончания РЯОГ(С 10 КОЛЯ, Я ВЫХО 1 Л К ВХОЛМ КОМ- мут(торя 3 Восцрои.5 встсцин и и вхОлям ус 11 п(тел( и 4 зяцисц. Усцгптсли 4 зяпцсц ГК)ЛКЛК)1 ЕЦЫ К ЗЯПИСЫВЯЮЦИЪ 1 ГОЛОВ КЯМ О. установленным против мягнпных дисков 6 (К)па)РНО С ВОСЦРОИЗВОЛ 51 ЦИМИ Го;10 ВКЯМР .(. Воспроизводящие головки 7 подсоединсцы и усилителям 8 воспроизведения, соединенным с выходами коммутатора 3 воспроиз- ВСЛСГП И Я.Устро 1 сВо содержит также трцпср 9 и Включенные последовательно первый элемент ИЛИ 10, одновибратор 11 и второй э,.емсцп ИЛИ 2, полклк)ченцый вь(холсв к коммутаторузаписи. При этом входы триггсря 9 подсоединены к датчикам 2 цячяля и окончания...

Номер патента: 848320

Опубликовано: 23.07.1981

Авторы: Гришкевич, Лавренко, Лагута, Савчук, Чижов, Шурупа

МПК: B24B 35/00

Метки: суперфиниширования

...23, на поршень 9;Г - сила, создаваемая давлениеммасла, находящегося в полости 22, на поршень 11,4Пружина 12 после подачи масла под давлением Р в полость 23 создает дополнительйое усилие Г,Таким образом, перед началом обработки детали давление в полости 22 равно (Г + +Г ГВо время работы устройства перемещение золотника 14 из верхнего положения в нижнее осуществляется следующим образом.В начальный момент времени золотник 14 буртом 16 перекрывает слив из полости 23 через штуцер 21, а буртом 15 отсекает обратный клапан 13 от полости 23. При перемещении золотника 14 вниз бурт 6 обеспечивает возможность слива масла через штуцер 21 из полости 23. Бурт 15 золотника 14 отсекает обратный клапан 13 от полости 22 в течение некоторого времени,...

Номер патента: 846029

Опубликовано: 15.07.1981

Авторы: Аксенов, Кремаренко, Прохоров, Савчук, Сырнев, Чумак

МПК: B21J 1/04

Метки: заготовка, осадки

...111 тэ"тсс 51)кстэг"Тт 1 с 21 сс)Т"КЗ 1 уат 1 тгэЯХггсРггт (ТЕс 1)отс(КТРС)зета)тУстт( Сс 12(К с Нс 1 РЕСЕН1 с). 11 а Г)1";ссгг ОВс/сс 15(, 1 гэ(ОХ(Оттт Ь 3 а Нот ОБОКс РЯ зтгтттТТРТ т 715 "сТе 5 ем к /11 г ксттоРН 123 св бОДР ) Гэ:сгт(Рват т с " меустать 1711 гуг т амг 1тг су.с т.,с 5 ерсг;5 егтитг 1(тт)тт твэстягивсс 1121 аО( О+2 О)т тР и Кэ"с ВЫ 11 аЕс ГУТ тстгд 3 СУ) СТ Т 11 Гус. ТЪ дтЕформсс 1 цу(11 ПО ОбЪгаг / 3 а ГОТОГТК 51 т ОС:О- бЕННО ПГУИ СГЕПЕНИ ДЕ."502)гсТ.-.зттрг( тсс:тЕу т) с)% с 11 озтг)МУ Уве 1 РРТке РеУ 2 Рса 51)тэстичности за счет увеличения Вьсоты кс" ХОДКОЙ 3 аг(ЭГТ)вки УЕсггт-тс 11 НО г "т - Зэс сниженкЯ однородности (1 энзкко-механ 1(- ЧЕСКТ(Х Ст ВС)Я Ст тт ПС) Гэбэ ГвМу ДС(гсООМИрс Э- ванного лсот 1 уфабриката,...
