Индикатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 697849
Авторы: Лебедовский, Погорелов, Самохвалов, Сасов
Текст

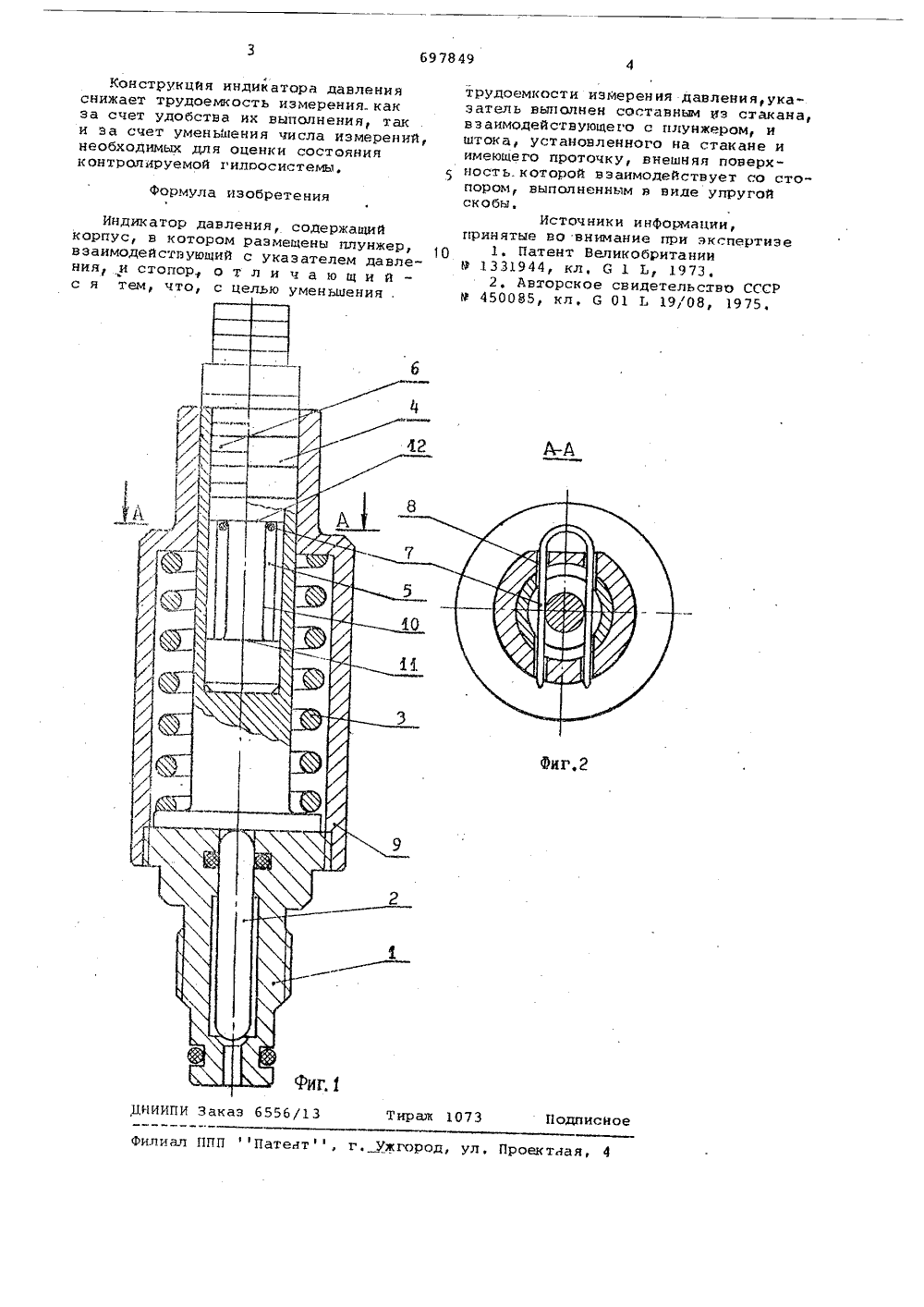

(51)м. кл,С 01 Ь 19/08 Государственный комитет СССР по делам изобретений и открытий(71) ЗаяВИтЕЛЬ Ордена Трудового Красного Знамени институт горного делаим, А.А. Скочинского 54) ИНДИКАТОР ДАВЛЕНИЯ Изобретение относится к иэмери=тельной технике, в частности к измерению и контролю давления в гидросистемах .Известны индикаторы давления, содержащие корпус, плунжерную пару иук аэ атель 1) и 21Недостатком указанных индикаторовдавления является недостаточная информационная способность, а именновозможность регистрации только одного параметра - давления в момент на"блюдения,Цель изобретения - обеспечениеудобства фиксации давления независимо отмомента регистрации.Указанная цель достигается тем,что в индикаторе давления, содержащем.корпус, в котором размещены плунжер, взаимодействующий с указателемдавления, и стопор, указатель выполнен составным иэ стакана, взаимодейсствующего с плунжером, и штока, установленного на стакане и имеющего проточку, внешняя поверхность которойвзаимодействует со стопором, выполненным в виде упругой скобы,На фиг. 1 изображен индикатор давления, общий вид; на фиг. 2 - разрезА-А фиг. 1. Индикатор состоит из плунжерной пары 1,2,компенсирующей пружины 3, указателя давления, выполненного составным в виде стакана 4 с продольными пазами 5 и штока б, расположенного в стакане 4 и фиксируемого трением с помощью упругой скобы 7, уста" новленной в отверстиях 8 корпуса 9 индикатора. Шток б выполнен с проточкой, которая имеет цилиндрическую поверхность 10 и торцовые поверхности 11 и 12.Устройство работает следующим образом.Под действием давления рабочей жидкости плунжер 2 перемещает стакан 4, который выдвигается из корпуса 9 на некоторую величину в соответствии с давлением в гидрОсистеме, т.е. показывает его текущее значение, При этом шток б перемещается только вверх, а от смещения вниз при снижении давления он фйксируется трением упругой скобы 7 о цилиндрическую поверхность 10, т е. показывает максимальное давление, имеющее место в гидросистеме за контрольный период времени. Величина хода штока ограничивается торцовыми поверхностями 11 и 12 проточки на штоке.697849 Формула изобретения аж 107 3 од исно Ужгород,роектная,Конструкция индикатора давленияснижает трудоемкость измерения. какза счет удобства их выполнения, таки эа счет уменьшения числа измерений,необходимых для оценки состоянияконтролируемой гилоосистемы, 5 Индикатор давления, содержащий корпус, в котором размещены плунжер, взаимодействующий с указателем давления, и стопор, о т л и чающий с я тем, что, с целью уменьшения . ЦНИИПИ Заказ 6556/13Филиал ППП Патент трудоемкости иэйерения давления,указатель выполнен составным иэ стакана,взаимодействующего с плунжером, иштока, установленного на стакане иимеющего проточку, внешняя поверхность. которой взаимодействует со стопором, выполненным в виде упругойскобы Источ ник и и нформации,принятые во внимание при экспертизе1. Патент Великобритании9 .1331944, кл, С 1 Ь 1973.2, Авторское свидетельство СССРМ 450095, кл, С 01 1. 19/08, 1975,
СмотретьЗаявка
2592536, 22.03.1978
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ГОРНОГО ДЕЛА ИМ. А. А. СКОЧИНСКОГО
САМОХВАЛОВ ЮРИЙ ЛАВРЕНТЬЕВИЧ, САСОВ ВЛАДИМИР ВАСИЛЬЕВИЧ, ЛЕБЕДОВСКИЙ АЛЕКСАНДР АЛЕКСАНДРОВИЧ, ПОГОРЕЛОВ ВЛАДИМИР ПЕТРОВИЧ
МПК / Метки
МПК: G01L 19/08
Опубликовано: 15.11.1979
Код ссылки
