Индикатор давления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 777521
Авторы: Погорелов, Самохвалов, Сасов, Шубин
Текст

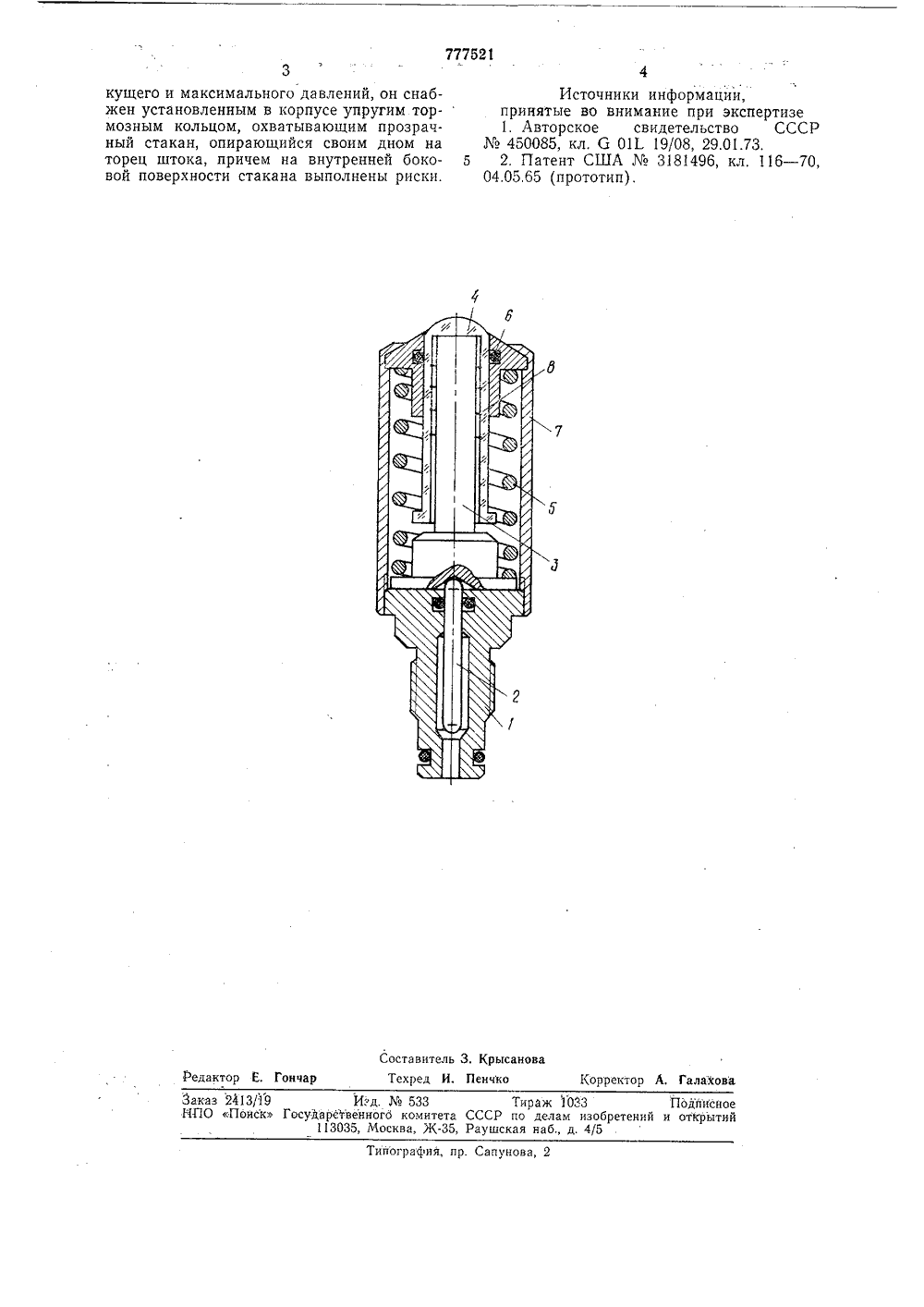

лс,сПМСАН И Е ИЗОБРЕТЕНИЯ р 11777521 Союз Советских Социалистических Республик(23) Приоритет Государственный комит СССР по делам изобретений и открытий43) Опубликован 45) Дата опубли 07.11,80. Бюллетень41 ования описания 07.11.80 В. П. Погорелов, Н, ф. Шубин и Врдена Октябрьской Революцииого Красного Знамени институт горним, А. А. СкочинскогоВ. Сасо ла ордена Трудо АТОР ДАВЛЕНИЯ Изобретение относится к измерительной аппаратуре и может использоваться в различных стендовых установках с целью контроля и фиксации давления в гидросистемах,Известен индикатор давления, содержащий корпус, в котором размещен подпружиненный плунжер с указателем давления в виде цилиндрического штока с делениями, взаимодействующего со стопорным кольцом, размещенным в корпусе 11.Известен индикатор давления, содержащий корпус с размещенным в нем подпружиненным штоком, и прозрачный стакан, расположенный соосно штоку 2. Погрешностью индикатора является невозможность фиксации максимального давления за определенный период времени.Целью изобретения является одновременное измерение текущего и максимального давлений,Достигается это тем, что индикатор давления снабжен установленным в корпусе упругим тормозным кольцом, охватывающим прозрачный стакан, опирающийся своим дном на торец штока, причем на внутренней боковой поверхности стакана выполнены риски,На чертеже дан стройо а изобретени ащий корпус ружиненным расположенщийся тем, змерения тео предлагаемое у 2) Авторыизобретения Ю. А. Самохвало1) Заявитель Индикатор состоит из плунжерной пары1 и2, указателя 3 текущего давления и указателя 4 максимального давления, компенсирующей пружины 5 и упругого тор мозного элемента 6. Перечисленные детали заключены в корпус 7. Указатель 4 максимального давления выполнен в виде стакана из прозрачного материала, на внутренней поверхности которого нанесены кру О говые риски 8 шкалы измерений.Принцип работы устройства состоит вследующем, Под действием рабочей среды указатель 3 выдвигается из корпуса 7 в соответствии с величиной давления, При 15 этом указатель 4 под действием указателя3 перемещается только вверх, а от смещения вниз при снижении давления он удерживается трением тормозного элемента 6, т, е. фиксирует максимальное давление, 20 имевшее место в системе за некоторый период времени. Индикатор давления, содержс размещенным в нем под штоком и прозрачный стакан ный соосно штоку, о т л и ч а ю Зд что, с целью одновременного(орректор А. Галахо Техред И. Пенчко актор Е, Гонца Йодписное ений и отКрытийИзд. Мо 533 Тираж 1033 Государственного комитета СССР по делам изоб 113035, Москва, Ж.35, Раушская наб., д. 4/5Заказ 2413/ НПО Пбис ипография, пр. Сапунова,кущего и максимального давлений, он снабжен установленным в корпусе упругим тормозным кольцом, охватывающим прозрачный стакан, опирающийся своим дном на торец штока, причем на внутренней боковой поверхности стакана выполнены риски. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРКо 450085, кл. 6 011. 19/08, 29.01.73,5 2. Патент США Мо 3181496, кл, 116 - 70,04.05,65 (прототип).
СмотретьЗаявка
2725429, 16.02.1979
ИНСТИТУТ ГОРНОГО ДЕЛА ИМ. А. А. СКОЧИНСКОГО
САМОХВАЛОВ ЮРИЙ ЛАВРЕНТЬЕВИЧ, ПОГОРЕЛОВ ВЛАДИМИР ПЕТРОВИЧ, ШУБИН ВАЛЕНТИН ФЕДОРОВИЧ, САСОВ ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: G01L 19/08
Опубликовано: 07.11.1980
