Индикатор давления для шахтных механизированных крепей

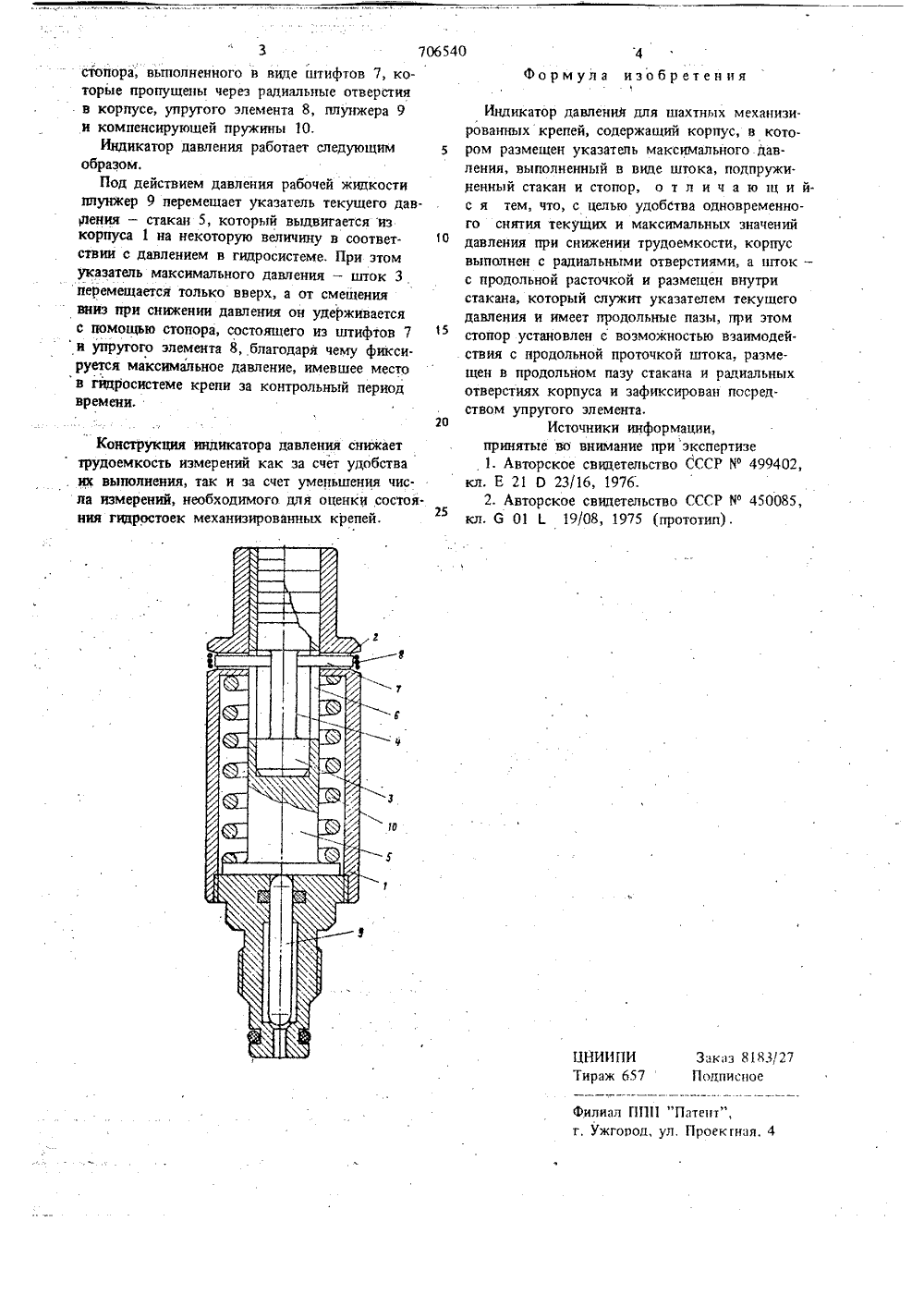

(22) Заявлено 24,05.78 (21) 2619178/22 - 03с присоединением заявки РЙдо делам изобретений и открытий(53) УД К 622.284.54 (088.8) Дата опубликования описания 30.12,79 10. Л. Самохвалов, В. В, Сасов, А. И. Петухов, А, А. Лебедовский . и В. П, Погорелов(71) Заявитель Ордена Октябрьской революции и ордена Трудового Красного Знамени институт горного дела им. А. А. Скочинского(54) ИНДИКАТОР ДАВЛЕНИЯ ДЛЯ ШАХТНЫХМЕХАНИЗИРОВАННЫХКРЕПЕЙ Изобретение относится к области горного дела и может быть применено для контроля несущей способности механизированных крепей.Известен индикатор давления для шахтных механизированных крепей, содержащий корпус; ллунжерную лару и указатели 111.5Недостатком указанного индикатора является наличие односторонней (не круговой) шкалы отсчета показаний, что обуславливается конструкцией указателей текущего и максималь 1 О ного давления, которые выполнены в виде двух полуцилиндров, Односторонняя шкала отсчета затрудняет снятие показаний в стесненных шахтных условиях, особенно при применении в механизированных крепях на тонких пластах.15Наиболее близким решением из известных является индикатор давления, содержащий корпус, в котором размещен указатель максималь-ного давления, выполненный в виде штока, подпружиненный стакан и стопор 21;Недостаток указанного индикатора заключается в том, что для одновременного снятия показаний текущих и максимальных значений давлений необходимо дополнительно нажать на указатель максимального давления до упора.Это повышает трудоемкость измерений, особен.но при большом числе индикаторов, что характерно для механизированных крепей,Целью изобретения является обеспечениеудобства одновременного снятия и максимальных значений давления при снижении трудоемкости измерений.Указанная цель достигается тем, что корпусвыполнен с радиальными отверстиями, а шток -с продольной расточкой и размещен внутристакана, который служит указателем текущегодавления и имеет продольные пазы, при этомстопор установлен с возможностью взаимодействия с продольной проточкой цпока и размещен в продольном пазу стакана и радиальныхотверстиях корпуса и зафиксирован посредством упругого элемента.На чертеже изображена конструкция предлагаемого индикатора давления.Индикатор давления состоит из корпуса 1,выполненного с радиальными отверстиями 2,штока 3 с продольной расточкой 4, подпружи.пенного стакана 5 с продольными пазами 6,4 706540 Заказ 8183/Подписное ЦНИИПТираж Филиал ППППатент",г. Ужгопоц, ул. Проекция стопора, вьпголненного в виде штифтов 7, которые пропущены через радиальные отверстияв корпусе, упругого элемента 8, плунжера 9и компенсирующей пружины 10,Индикатор давления работает следующимобразом.Под действием давления рабочей жидкостиппунжер 9 перемещает указатель текущего давдения - стакан 5, который выдвигается изкорпуса 1 на некоторую величину в соответствии с давлением в гидросистеме. При этомуказатель максимального давления - шток 3перемещается только вверх, а от смещениявниз при снижении давления он удерживаетсяс помощью стопора, состоящего из штифтов 7и упругого элемента 8, благодаря чему фвкси.руется максимальное давление, имевшее местов гидросистеме крепи за контрольный периодвремени,Конструкция индикатора давления снижаеттрудоемкость измерений как за счет удобства . их выполнения, так и за счет уменьшения числа измерений, необходимого для оценки состоя.ния гидростоек механизированных крепей. Формула изобретения Индикатор давления для шахтных механизированных крепей, содержащий корпус, в кото.5 ром размещен указатель максимального давления, выполненный в виде штока, подпружи.пенный стакан и стопор, о т л и ч а ю щ и йс я тем, что, с целью удобства одновременного снятия текущих и максимальных значенийдавления при снижении трудоемкости, корпусвыполнен с радиальными отверстиями, а шток -с продольной расточкой и размещен внутристакана, который служит указателем текущегодавления и имеет продольные пазы, при этомстопор установлен с возможностью взаимодей.ствия с продольной проточкой штока, размещен в продольном пазу стакана и радиальныхотверстиях корпуса и зафиксирован посредством упругого элемента.Источники информации,принятые во внимание прн экспертизе1. Авторское свидетельство СССР М 499402,кл, Е 21 0 23/16, 1976.2. Авторское свидетельство СССР Н 450085,кл. 6 01 1 19/08, 1975 (прототип).
