Сафронов

Номер патента: 486989

Опубликовано: 05.10.1975

Авторы: Назаров, Пшеничный, Сафронов, Худых, Чибисов

МПК: B65H 75/16

Метки: машин, таз, текстильных

...выполненной из проволоки круглого сечения.Недостатком такой тары является поперечное смещение оси пружины, неравномерная укладка ленты с увеличенным количеством угаров и уменьшение объема нарабатываемой ленты.Цель изобретения - повышение возможности использования рабочего объема таза, а также уменьшение угаров.Достигается эго тем, что пружина вьнполнена параболической из полосы прямоугольного сечения. Это позволяет максимально использовать рабочий объем таза, так как при осевом сжатии такой пружины занимаемый объем меньше, чем объем, занимаемый пружинами других геометрических форм, Кроме того, исключается потеря устойчивости, что также увеличивает полезный объем таза.На чертеже изображен описываемый таз.Таз состоит из бесшовного корпуса...

Номер патента: 486470

Опубликовано: 30.09.1975

Авторы: Сафронов, Шляндин

МПК: H03K 13/02

Метки: аналого-цифровой

...в точке 1;+т в ряд Тейлора.Первый член правой части уравнения формируется сравнением разностиЮх И) 17 К) с набором элементов сравнения в момент 6. Для определения первой и второй производных (через конечные разности) оценивается величина этой разности для моментов времени, отстоящих от начала такта соответственно на Л 1 и 2 М.Величина приращения ЛУ(1,+), формируемого в процессе уравновешивания входной величины с учетом первой и второй производных, равна ЛЖИ, т) =- Л(,) 1 - т+ - " 11+ Л(А+ЯХ2 (( (рц щг) 1 Л (2) и гре т= - и обычно выбирается кратнымЛ 1степени числа 2. Для т=4 числовые значения скобок каждого члена приведенного соотношения для ЛМ(1;+) равны соответственно 5, 12, 8,Аналого-цифровой преобразователь содержит...

Номер патента: 483594

Опубликовано: 05.09.1975

Авторы: Сафронов, Соловьев

МПК: G01L 1/22

Метки: потерь, радиальных, трение, усилий

...чувствительности и повышение точности измерений радиальных усилий. Это достигается за счет того, что внутренний обод колеса выполнен в виде тонкостенного цилиндра, разрезанного парами пазов, расположенных поочередно с разных торцов обода параллельно образующей, на стержни равной длины, соединенные последовательно верхними и нижними перемычками, при этом образовавшиеся между стержнями консольные пластины снабжены на свободных концах консолей с внутренней стороны выступами, образующими цилиндрический канал для установки испытуемого объИзобретение относится ной технике и может быт измерении радиальных у трение в направляющих жения, например подшип пц 4813594На наружные поверхности призм 8 наклеены тензодатчики 10 для измерения...

Номер патента: 482873

Опубликовано: 30.08.1975

Автор: Сафронов

МПК: H03K 3/53

Метки: высоковольтных, генератор, импульсов

...причем устройство 1 подключено к первому электроду батареи 2 непосредственно, абатареи 3, 4 - соответственно через резисторы 5, 6. Второй электрод батареи 2 соединен сб корпусом генератора, а через резисторы 7,8 -соответственно с вторыми электродами батарей 3, 4, связанными соответственно черезразрядные промежутки 9, 11 и 10, 12 с первыми электродами батарей 2, 3. Средние10 электроды многоступенчатых разрядниковсвязаны через центральные проводникн кабелей 13, 14, оплетки которых подсоединены ккорпусу, соответственно с нагрузками 17 и 18через коммутаторы 15, 1 б,Б Генератор работает следующим образом.Устройство 1 заряжает батареи 2 - 4 черезрезисторы 5 - 8. Разрядный промежуток 9пробивается и батарея 2 разряжается на кабель 13, напряжение...

Номер патента: 482219

Опубликовано: 30.08.1975

Авторы: Рудавский, Сафронов, Тихонов

МПК: B21B 37/46

Метки: останова, точного, электропривода

...путь в виде числа, закордированного вдвоичном исчислении.25 При обратном направлении(пунктирная стрелка на чертеже)ный счетчик 3 производит вычитасоответствующего проходимому пла, которое соответствовало пути,ЗО му электроприводом при прямом х482219 3 Вся величина пути, проходимого электроприводом 10, отсчитывается счетчиком 3 в принятых единш 1 ах отсчета. При прямом ходе привода происходит запоминание числя отсчетных едшшц пути счетчиком 3. Пр 1 обрат пом ходе приводя сил алы со счетных входов сч(тч 11 К 1 3 постхРпает и 1 Олок псэсмасштабирования 5, который представляст собой логическую схему выдачи повторяощегося небольшого числа в двоичном кодс, ОВ процессе уменьшения числа на выходе блока перемасштабирования при прохождении...

Номер патента: 479728

Опубликовано: 05.08.1975

Авторы: Батог, Ворошилов, Кашкуров, Мотин, Попов, Сафронов, Чурбаков

МПК: C01B 33/12

Метки: кварцевого, сырья

...обсспечи ней части автоклава температу в верхней части автоклава - градиент 100 - 400 С. медью, монельзаливают, наористого аммовключагот навающую,в нпжру 330 в /00 С и тсмпературныйг я к хггзпчсокои тех ние относг кварцевого с таллизации ж ого в 15%-ном аммония, в авт симально допуст орения 330 С. путез1 раст е фтор ами п в зон о очис паек ворсггн истого ри мактки рис иль- водкла- гмой раств осят 1акзке дмет изобретен К ледостаткам извест ся низкис чистота и съе длительность процесса,Цель изобретения - повышение увеличение съема продукта и сокращ тел ьности процесса - достигается процесс, ведут при температуре,в зо рения 330 - 700 С и при температу диегнте в верхней части автоклава 1 Для очистки,кварцевото сырь жильного кварца загружают...

Номер патента: 478972

Опубликовано: 30.07.1975

Авторы: Сафронов, Хачикян

МПК: F16K 11/10

Метки: гидравличесий, пневматическим, распределитель, трехлинейный, управлением

...распределитель спневматическим управлением двустороппегодействия, содержащий два тарельчатых клапапа, взаимодействующих с двумя седлами.Недостатком известного распределителяявляется то, что у него гидравлические линиипе разделены одна от другой при исходиомположении штока ппевмопривода.Целью изобретения является обеспечениеотделения гидравлических линий друг от друга в исходном положении штока ппевмопривода,Цель достигается тем, что тарельчатыеклапаны соединены со штоком с воззгожггостью перемещения и подпружинепы одной общей пружиной,Предлагаемый распределитель изображенпа чертеже.Распределитель состоит из мембраны 1, пообе стороны которой расположены пневматические полости 2 и 3, штока 4, корпуса 5, линий б, 7 и 8, между которыми...

Номер патента: 476950

Опубликовано: 15.07.1975

Авторы: Исаева, Казин, Самодуров, Сафронов, Соколова

МПК: B23K 11/10

Метки: клещи, контактной, роликовой, сварки

...с шарпрным параггслограм.мом 8, сбалансированным отпосптелш О в.:.ступа 9 корпуса клещей двумя пружинямп 1 г),рсгулирусмыми винтами 11.На консоли с фигурным роликом уста.".ОВ.1,),еп ресчпый механизм 12, связанный череззвездочки 13 и цепь 14 с роликом 1, Пригодрейки осуществляется посредСтвом двух гдро.пплпялров 15, В штоке которых имеется регу.Л:ровосн 3)й Випт 16. ВращЕНИЕ РОЛИКОВ 1 З.2 д время сварки осуществляется сварпваемымзлелнем 1, имеющим конструктивную кри.Визну и выступы 18,Работа клещей начпнается с установки фи.гурного ролика 1 в нужное положение при по.25 мощи одного из глроцлп 3 дров. Изделие 17перемещается под ролики 1, предварительноразвслепныс гидроцплипдром 4, Основаниеыступя8 подводятся под кромку паза ролика 1,...

Номер патента: 476532

Опубликовано: 05.07.1975

Авторы: Маткин, Сафронов

МПК: G01W 1/00

Метки: камера, соляного, тумана

...объем.При полностью закрытом омеру полностью открыто отве области климат ого тумана не ремана в рабочем личается тем, что м вход и выход опроводом с переновленным на выНа чертеж Камера с единенную зольного ап ющего,клап 6 с вентиля соединен фие дана схема камеры,держит корпус 1, воронку 2, сорубопроводом 3 с выходом аэропарата 4 при помощи переключана 5, аппарат 4 связан патрубкомором 7, который, в свою очередь,льтром 8 с коллектором 9. ата 4 соединен с 2 опровода 10. На 12, соединенный ыми стенками 17 расположена реерхней части ка козырек 20 для от попадания на как в верхней ный теплоносив верхней части 3 тверстип в карстие в тр боИзобретение относитсяческих исследований.Известные камеры солягулир уют количество туобъеме,Предложенная...

Номер патента: 475504

Опубликовано: 30.06.1975

Авторы: Сафронов, Сахаров, Хачикян

МПК: G01F 1/00

Метки: жидкости, количества, счетчик

...овальное отверстие 10 в посадочной части, 10 окно 11 ц несбалансированную массу 12 цаперцфершапой поверхности, расположенную под некотортям углом, например 30, в сторону вращения стакана относительно окна 11.Стакан 9 свободно насаживается ца вал 13 15 измерителя объема ц фиксируется на цем отосевого перемещения штифтом 14, который в свою очередь служит ограничителем углового поворота стакана.Транзисторный усилитель 5 состоит цз ре зцсторов 15 - 19, диодов 20 - 23, транзисторов24, 25 ц 26, конденсаторов 27 ц 28.Счетчик работает следующим образом.Жидкость, прот кая через измеритель объема 1, вращает его шестерни. Вращение через вал 13 передается стакану 9. 1 хогда окно 11 стакана 9 находится между фотоэлементом 6 и источником света...

Номер патента: 469496

Опубликовано: 05.05.1975

Авторы: Дружинин, Платонов, Приходько, Сафронов, Телехов, Токарева

МПК: B05B 7/16

Метки: порошков, сфероидизированных

...полости вращающегося стакана и имеет осевое отверстие дляподачи порошка сверху в зону плавления.На чертеже изображено предложенное устройство,Оно содержит герметичную вакуумную камеру 1, на крышке 2 которой размещена камера загрузки 3, в которой находится впбродозатор 4.Последний через сильфтелескопическим трубопролым водоохлаждаемым н Устройство работает следующим образом, Исходный продукт, подлежащий сфероидизации, после создания в камере 1 требуемой атмосферы вращения расходуемого электрода 15 8 и зажигания электрической дуги междуэлектродом 7 и его внутренней полостью из бункера впбродозатора 4 через телескопический трубопровод 6 и отверстие в нерасходуемом электроде 7 поступает в полость электро да 8. Здесь порошок плавится и,...

Номер патента: 468018

Опубликовано: 25.04.1975

Авторы: Зотов, Кийков, Сафронов

МПК: E21F 15/06

Метки: закладочная

...с диском, ленточным метателем и подающей воронкой, имеют незначительную дальность метания.Цель изобретения - повысить дальность метания закладочных машин.Это достигается тем, что внутренняя поверхность барабана выполнена конусообразной и расширяющейся в направлении от загрузочного торца к выпускному,На фиг. 1 изображена предлагаемая машина, общий вид; на фиг. 2 - разрез А - А на фиг. 1,Машина имеет барабан 1, установленный с возможностью вращения вокруг горизонтальной оси и удерживаемый трением роликов 2 и 3, причем ролики 2 являются приводными, а ролики 3 - прижимными. Внутренняя поверхность барабана 1 выполнена конусообразной и расширяющейся в направлении от загрузочного торца, где установлены подающая воронка 4 к выпускному...

Номер патента: 467972

Опубликовано: 25.04.1975

Авторы: Баженов, Сафронов, Цветко

МПК: E02F 5/08

Метки: землеройно-фрезерной, ротор

...от категории разрабатываемых грунтов,креплены на раз собой втулках 2 влены на валу оложены в полу ованных в коль образом.и разрабатываепрочности пород анавливаются на а угол, кратныйудерживающих лыков держатели соединенны ых на валу нных в пол анных в 5 Предмет изобрет Ротор землеройно-фрезерной чающий вал с опорными втулка и клыки с держателями, о т л О тем, что, с целью регулирован работы в зависимости от кате тываемого грунта, держатели лены на разрезных, соединеннь втулках, установленных на вал 5 шариков, расположенных в по выемках, образованных в кольент между осре- дсфер- ольцах ойно-ф р землна ф нои мками5 ны вклю кольцам Достигается это тем, чтозакреплены на разрезных,собой втулках, установленнством шариков,...

Номер патента: 466901

Опубликовано: 15.04.1975

Авторы: Панченков, Рычков, Самигуллин, Сафронов

МПК: B01D 45/10

Метки: газов, пыли

...9, турбинку 1 У11 и регулирующую гайку 12.5 Устройство может быть использовано, например, для очистки углеводородных газов отсеры в нефтехимической промышленности.Очистку газов осуществляют следующим образом.10 Запыленные, например, углеводородные газы под давлением, например, 6 ати поступаютв устройство через входной газовый патрубок2 и проходят между барабанами 4, неоднократно изменяя направление движения, что15 способствует адгезионному, инерционному идиффузионному осаждению пыли на мокрыхповерхностях барабанов 4.Смачивание поверхности барабанов 4 водой, керосином, маслом или иной жидкостьюосуществляется посредством смачивающихтруб 9 (см. фиг. 3), прижимаемых к поверхности барабанов пружинами 11, Величинасжатия пружин 11...

Номер патента: 466055

Опубликовано: 05.04.1975

Авторы: Зыков, Крестинин, Курганов, Кустов, Перкович, Сафронов, Фридман

МПК: B07B 1/40

Метки: вибрационный, грохот

...в движение самобалансным вибратором 5, работающим от привода5 6, который может изменять число оборотоввибратора 5. Нижнее сито 7 имеет высокочастотные возмущающие колебания, создаваемые прикрепленными к нему высокочастотными вибраторами 8.10 При включении самобалансного вибратора5 и высокочастотных вибраторов 8 создаютсянизкочастотные колебания короба 1 и высокочастотные колебания нижнего сита 7.Продукт, поступающий на грохочение через15 загрузочный бункер 9, на верхних ситах эффективно разделяется на надрешетный и подрешетный продукт, задерживаясь илп проходясквозь ячейки значительно больших размеров,чем продукт готового класса,20 Надрешетный продукт быстро покидает грохот через патрубок 10, а подрешетный поступает на следующее...

Номер патента: 465579

Опубликовано: 30.03.1975

Авторы: Бабат, Горюнов, Данилова, Перцов, Сафронов, Сторчак, Трофимова, Шукин

МПК: G01N 3/58

Метки: абразивного, инструмента, оценки, работоспособности

...р я качества абразивного инструмента.Известен способ оценки работоспособности абразивного инструмента, заключающийся в шлифовании эталонного материала, сборе шлама и определении дисперсности выделенного из шлама абразива, по которой судят о работоспособности инструмента.Целью изобретения является повышение производительности и экономия дефицитных 1 материалов.Для этого определяют диоперсность сошлифованного материала,Известно, что чем более активно идет процесс шлифования, тем меньше размер частиц 1 сошлифованного материала. Полученный при шлифовании эталонного материала шлам (- 5 г) собирают и определяют его дисперсность. При этом пренебрегают абразивом и связкой, содержащимися в шламе, так как их 2 содержание порядка 0,1/о, По дис...

Номер патента: 464526

Опубликовано: 25.03.1975

Авторы: Есипов, Землянов, Комаров, Медведев, Сафронов, Храмешкин

МПК: B66F 9/12

Метки: каретка, поворотная, погрузчика

...ВзаИМОДСЙСТВУ 10 ЩЯас )оли ом двулсчего рычага. Кроме того,310 ВОротня 5 плита мокет Оъть сц)10 жеия 00 ло:)Ы. УПОРОМ.1 1 я фГ. 1 3130 0 3 я и(с ) я:) л я Г )3 с з я я 1 0 -ВОРОТЯ 51 (ЯР(ТКЯ, ВИД СОО) :,3 ,)Иг.разрезо л - . Я (иг, 1,ПОВО)ОТ(3 51 К( рСТКЯС)303133.)(3 ц(3 ц и1 огрузч;ке 2 и состоит из нсповоротцой ) и цоВооот 03 4 3,1 т. НЯ 030)Отой лтс н(сст.0 3;, ГСЛС1)ИЛ О. Ц Ы:1 3(лВЯТ О, В В.) Х.Ичя;т;Оворотой плиты ярр:о устяиовлсЗри: )3 б, ВЬ 1 олненныЙ Б Видс;1 Вуплечс 0 рыи.; Ге, и я и ж с) ЯОц(. кОТО РОГ 3 к рсилс ц и 3Оси рОл:1 к 7. ДуГО)03 язня; яр я В, яюи(я оЖ(.С 1(О ЗЯ КРС)Си 3 ЦЯ: ;3:ТС ) ТЯНИ)1 ООРЯ -30)3, 1 ТООЬ РОЛ:л ( ИПИ ИЯ(,.ЯИИ.1 13(3 ЦСООССС ВЯ)1 3 р 3 ж(ТС 3(0 ГСС 1 1":(31)11464526 4 грузки и поднимают на...

Номер патента: 461802

Опубликовано: 28.02.1975

Авторы: Асоянц, Белый, Гончаренко, Дружинин, Жудра, Литвиненко, Пащенко, Сафронов, Сотченко, Фрумин, Юзвенко

МПК: B22F 9/00

Метки: наплавочного, сферического

...стержни 10 в зонупереплава.Шпиндель, предназначенный для переплава порошков, также состоит из корпуса 12, 10привода 13 и токоподвода 14, В верхней части шпинделя смонтирован тигель 18, охлаждаемый водой, которая подается по трубке19. При работе с таким шпинделем на крышке камеры монтируется дозатор 20 с питательной трубкой 21.Шпиндели 2 и 3 снабжены уплотнениями22 и вращаются в шарикоподшипниках 23,причем крепятся они к корпусу камеры легкосъемными болтами 24. 20Манипуляторы 4 имеют шарниры, обеспечивающие три степени свободы для неплавящихся электродов 25, которых должно бытьне менее двух.Устройство работает следующим образом. 25В камере создается вакуум, после чего оназаполняется защитным газом, например аргоном. Включается...

Номер патента: 460430

Опубликовано: 15.02.1975

Авторы: Долинский, Сафронов

МПК: G01B 7/06

Метки: немагнитных, стенок, толщины

...точности измерения предлагается амплитуду тока в преобразователе поддерживать прямо пропорциональной величине удельной электропроводности.С помощью накладного ТВП раздельно измеряют толщину стенок и удельную электропроводность материала, причем частоту питания ТВП поддерживают обратно пропорциональной, а амплитуду тока в преобразователе поддерживают непрямо пропорцио,нальной величине удельной электропроводности. Измеренное вносимое в ТВП напряжение определяется выражениемКорректор Л, Орлова Редактор Л, Тюрина Заказ 57118 Изд.1082 Тираж 782 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 р - параметр, зависящий от произведения озб,...

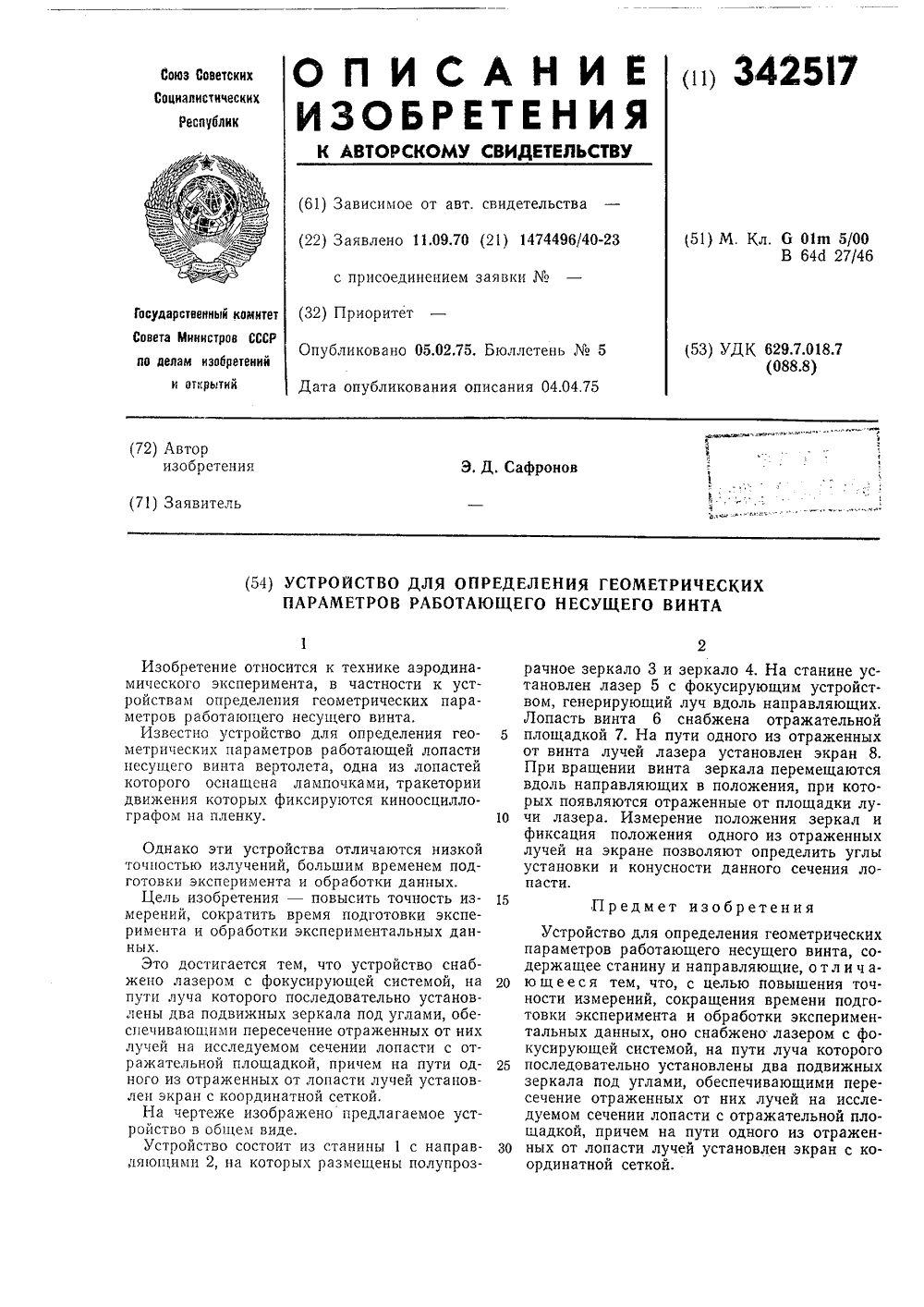

Номер патента: 342517

Опубликовано: 05.02.1975

Автор: Сафронов

МПК: G01M 5/00

Метки: винта, геометрических, несущего, параметров, работающего

...которых фиксируюграфом на пленку. отличаются низкои ьшим временем подбработки данных.высить точность из я подготовки экспеериментальных данПредмет изобретения Устройство для определения геоме параметров работающего несущего держащее станину и направляющие, ю щ ее с я тем, что, с целью повы ности измерений, сокращения врем товки эксперимента и обработки э тальных данных, оно снабжено лазе кусирующей системой, на пути луч последовательно установлены два п зеркала под углами, обеспечивающ сечение отраженных от них лучей дуемом сечении лопасти с отражате щадкой, причем на пути одного из ных от лопасти лучей установлен э ординатной сеткой,Это достигается тем, что устройство снабжено лазером с фокусирующей системой, на пути луча...

Номер патента: 459799

Опубликовано: 05.02.1975

Авторы: Рылешников, Сафронов

МПК: G11B 5/72

Метки: записи, магнитной

...выполнено вмируемыми головзов, заполненныхвость которого втериала рабочего Изобретение относится к области приборостроения, в частности к устройствам для магнитной записи, где использован магнитный носитель с жесткой основой.Известны устройства для магнитной записи, в которых использована жесткая основа, например магнитные барабаны и магнитные диски или карты, используемые совместно с магнитными головками.Однако при использовании известных устройств зазор между магнитной головкой и носителем достаточно мал, что снижает достоверность записываемой и воспроизводимой информации. Кроме того, износоустойчивость покрытий носителей также недостаточна высока.Целью изобретения является уменьшение зазора между магнитной головкой и...

Номер патента: 455801

Опубликовано: 05.01.1975

Авторы: Дружинин, Приходько, Сафронов, Старченко, Телехов, Цельникер, Шестеркин, Шинкин, Юсфин

МПК: B22D 23/08

Метки: металлических, порошков, распылением

...части камеры расположен контейнер-накопитель 15 для сбора порошка. Баллоны 16 предназначены для заполнения рабочей камеры инертным или восстановительным газом.Установка работает следующим образом, В камере 2 при помощи вакуумной системы 3 создают разрежение. После этого камеру заполняют инертным газом, При этом герметизирующая крышка 5 тигля 4 находится в положении закрыто. Нагревателем 6 нагревают внутреннюю поверхность тигля до температуры 400 - 800 для предотвращения залипания расплавленного металла на стенках и отверстии тигля. Исходный металл расплавляют в отдельной печи (на фиг, не показана), а затем заливают в ковш 7. Из ковша 7 расплав подают в тигель 4 с поднятой крышкой 5, при этом уровень расплава в тигле 4 поддерживают...

Номер патента: 455183

Опубликовано: 30.12.1974

Авторы: Ллавриненко, Макушина, Малахова, Мурзина, Пашинский, Сафронов, Тищенко, Фаворская

МПК: D21H 3/12

Метки: бумага-основа, двухслойная, жидких, пищевых, продуктов, упаковки

...и канифольным клеем при расходе канифоли 2,4 от веса целлюлозы и отливают полотно, которое при сухости 13% соединяют со слоем беленой целлюлозы с белизной 80% 2) Авторыизобретения А. И. Тищенко, ВЕ, Я. Фаворская,Украинский н при концентрации 0,65% прп степени помола 27 ЩР, проклеенной крахмальным клейстером при расходе крахмала 1,2% от веса целлюлозы и канифольным клеем при расходе 5 3,5% канифоли от веса целлюлозы. В массуобоих слоев перед напорным ящиком вводят раствор полиакрплампда в количестве 0,025% от веса, целлюлозы.Пр и м е р 2, Сульфатную небеленую целлю лозу с жесткостью 95" Бе, размолотую до28 ЩР, проклепваюг канпфольным клеем и крахмальным клейстером прп расходе соответственно канифоли и крахмала 1,8 и 1,5% от веса...

Номер патента: 454310

Опубликовано: 25.12.1974

Авторы: Брюханов, Вербицкий, Котельников, Лукашов, Сафронов, Тарасов

МПК: D21F 11/12

Метки: гофрирования, многослойных, рулонных

...колесаимеют кольцевые проточки, в которых размещепы ограничивающие пластины приемника.Кроме того, подрезпой нож выполнен по форме зуба формующего колеса с пазами дляпрохождения через ограничивающие пластины. 25На чертеже изображено предлагаемое гофриру:ощее устройство.Оно содержит формующие зубчатые колеса 1, 2 с подрезным ножом 3 и многослойной 2рулонной лентой 4, приемные пластины 5, 6 и планку 7 с пружиной 8.Работа устройства заключается в следую.щем.Многослойная рулонная лента 4 после оп рации пропиткп попадает в формующие зуб. чатые колеса 1, 2, которые, вращаясь синхронно, производят сс гофрирование на всю глу. бину зубьев. Для обеспечения схода гофрированной ленты с формующих колес 1, 2 приемные пластины 5, 6 пропущены через...

Номер патента: 454112

Опубликовано: 25.12.1974

Авторы: Макаров, Сафронов

МПК: B23G 5/20

Метки: замедленного, останова, фиксированного, шпинделя

...обеспечивающего постоянную малую скорость вращения, необходимую при фиксации шпинделя, шкива 4,смонтированного на обгонной муфте 5, фиксаторного диска 6, трех грузовых подпружи- з пенных секторов 7 (см, фиг, 2), прижимаемых пружинами 8 и смонтированных на втулке 9, закрепляемой стопорными винтами 10, и закрытых крышкой 11. Фиксатор 12 связан с рычагом 13 зажима и разжима цанги, При включении рабочей скорости шпинделя грузовые секторы 7 под действием центробежной силы освобождают шкив 1 и он вращается вхолостую, При выключении рабочей скорости шпинделя и его быстром торможении грузовые секторы 7 конической поверхностью прижимаются пружинами 8 к конической поверхности шкива 1 и осуществляют медленный доворот шпинделя в момент подвода...

Номер патента: 452408

Опубликовано: 05.12.1974

Авторы: Зильберберг, Иванов, Кваша, Китаева, Краковский, Малев, Мир, Онуфриев, Платонов, Раскин, Ревнивцев, Сайкин, Салтрук, Сафронов, Скорняков, Строганов, Суслов, Туманова, Урушев, Чичагов, Шпектор

МПК: B22C 5/00

Метки: литейных, песков, подготовки, цехов

...сухой обработки песка снабжена по-перечными реверсивными транспортнымисвязями, позволяющими направлять потокис одной линии на другую, а система обработки водо-песчаной смеси, осветленияводы и сгущения шлама снабжена переключателями потоков и дополнительными продольными транспортными связями, соединя-ющими каждый смеситель с классификатором, минуя мокрый магнитный сепаратор,ФНа чертеже представлен вариант принципиальной схемы предложенной установкис параллельными поточными линиями (например, с тремя).Установка содержит устройство дла загрузки 1, поперечную транспортную связь 2,систему 3 сухой подготовки песка, смеситель 4, систему обработки водо-песчанойсмеси 5, переключатель потоков 6, мокрыймагнитный сепаратор 7, классификатор исистему...

Номер патента: 451763

Опубликовано: 30.11.1974

Авторы: Дудкин, Москалев, Нарва, Сафронов

МПК: C22C 1/04

Метки: композиционных

...введение в расплав менее летуч.1 го компонента в защитной атлюсфере сперсных час ение подученно шивание порошка компонентом с и обработкой смеси ц, охлаждение и измедьлигатуры, а затем смес более легко летучим следующей термической лигатуру свинца с дисперсной фазой сплавляют затем с чистым теллуром в стехиометрическом соотношении. Плавление проводят в вакуумированных кварцевых ампулах при 1050-1100 оС в течение 20-30мин,После синтеза слитки измельчают на р 0 вихревой ледьнице. Из порошк крунностьк100-200 лк прессуют образцы раэмром5 х 5 х 20 мм при давлении 4,5 т/см2затем брикеты подвертавт горячему дрессованию на воздухе при 400 оС и давдони4,5 т/см 2. После этого образцы отжига451763 ют в вакуумированных кварцевых ампулахпри...

Номер патента: 450212

Опубликовано: 15.11.1974

Авторы: Бочканов, Карев, Сафронов

МПК: G08B 23/00

Метки: значений, контролируемых, параметров, предельных, сигнализации

...с датчиков 6 - 6. Сшины 7 импульсы строчной синхронизации поступают на делитель-формирователь 13 стробимпульсов опроса каналов, управляющий работой коммутаторов 4 и 5.Генератор 14 (сканирующего пилообразного) напряжения, запускаемый по шине 7 в мо 5 10 15 20 25 30 35 40 мент начала прямого хода, выдает импульсы пилообразного напряжения Уна входы трех идентичных нуль-органов 16 - 18, На вторые входы нуль-органов 17, 18 по шинам 9, 10 подаются сигналы нияних Уу и верхних Уу уставок предельных значений контролируемых параметров, а на второй вход нуль- органа 16 по шине 11 подаются сигналы У контролируемых параметров. С выходов формирователей 19 - 21, включенных после нуль- органов 16 - 18, в моменты равенства Ус напряжениями У, К...

Номер патента: 447663

Опубликовано: 25.10.1974

Авторы: Калантаров, Сафронов

МПК: G03B 27/32

Метки: фотоувеличитель

...метки (на чертеже не показаны). Снимки освещаются снизу источником света 7 осветительного устройства8 с оптическим конденсатором 9.Для устранения искажений снимковподводной съемки увеличитель имееткамеру 10, которая соединена с бачком11 гибким шлангом 12 и заполнена прозрачной оптической средой, коэффициентыпреломления которой близки к коэффициентам преломления среды, через которуюпроизводилось фотографирование,Для установки заданного значениярасстояния от снимка до объектива исохранения резкости построения изображения на экране каретки 13 и 14 могут .перемещаться вдоль конструктивной осиприбора по направляющим 15,16, жесткосоединенным со станиной 17.Расстояние от передней узловой точкиобъектива до границы раздела...

Номер патента: 445993

Опубликовано: 05.10.1974

Авторы: Богданов, Сафронов

МПК: H04L 7/08

Метки: двоичной, линейной, последовательности, рекурентной, синхронизации

...интервалов 8 соединен со схемой запрета 9, запрещающий вход которой соединен с выходом коррелятора 1. Выход схемы запрета подключен к управляющему входу переключателя 4, состоящего из триггера с раздельными входами 10, схем совпадения 11 и 12 и схемы ИЛИ 13, Коррелятор 1 состоит из последовательно соединенных перемножителя 14, накопителя 15 и порогового блока 16. Выход перемножителя 14, кроме того, соединен через инвертор 17 со входом дополнительной схемы запрета 18, выход которой подключен к шине сброса накопителя 15, Запрещающий вход схемы запрета соединен со входом триггера 10. Выход накопителя 15 через дополнитсльпьш пороговый блок 19 подключен ко второму управляющему входу переключателя 4. Выходная опорная последовательность...
