Пышненко

Номер патента: 1797462

Опубликовано: 23.02.1993

Авторы: Лифшиц, Никитин, Пышненко

МПК: A22C 21/06

Метки: кожи, продольного, птицы, разреза, тушки, шеи

...3, связанного жестко с корпу сом 4, на котором установлен механизм45 захвата шеи, состоящий из винтового ци-.линдрического барабана 5, закрепленного вподшипниках 6 на корпусе 4 и регулируемойпо отношению к барабану 5 обечайки 7 снаправляющей 8, Барабан 5 сверху имеет50 ограждение 9 с направляющей 10. Размершага витков на барабане 5 изменяется отбольшего значения с 1, к меньшему 1 г и опятьвозвращается к большему значению сэ. Наодном иэ участков винтового барабана сразмером шага витков установлен в цанговых зажимах 11 дугообразный нож 12. Обечайка 7 имеет в торцевой части скошенную эаходную кромку 13. Вращение барабана 5 осуществляется от привода 14 через вариатор скоростей. Число оборотов (и) и.шаг вит1797462ков барабана (т) подобраны с...

Номер патента: 1777765

Опубликовано: 30.11.1992

Авторы: Пышненко, Тихонов, Филимонов

МПК: A22C 21/00

Метки: время, конвейере, охлаждения, перемещения, подвесном, птицы, тушек

...далее описание работы).На фиг.1 изображено устройство, вид спереди; на фиг,2 - то же, вид сбоку (тушки условно не показаны); на фиг.3 - вид сбоку, разрез А - А на фиг,1, при взаимодействии с копиром конвейера при возвращ нии подвески в исходное положение, начальная стадия; на фиг.4 - то же, промекуточнал стадия; на фиг,5 - то же, конечная стадия.Подвеска для крепления тушек птицы на подвесном конвейере во время их охлакдения состоит из несущего вертикального стержня 1, имеющего цапфу 2 пластину 3 и направляющие 4,В цапфе 2 вставлена с возможностью вращения в цапфе ось 5, на которой жестко посажены колесо фиксатора б с пазом 7 и двойные ряды рожков 8, имеющие смешанные друг относительно друга по вертикали и горизонтали ряды рожков 9 для...

Номер патента: 1761086

Опубликовано: 15.09.1992

Авторы: Пышненко, Савичев

МПК: A22C 21/06

Метки: водоплавающей, желудков, кутикулы, птицы, снятия

...11,транспортер 12 с верхней ветвью 13.Диски 8 имеют насечки на наружноьдиаметре, а наружные кольца 11 - проточкисоответствующие по форме разрезаннымижелудкам. На раме также установлен второй электродвигатель 14, на валу которогсустановлены эксцентрик 15 и шатун 16, соединенный осью 17 с направляющей 18, н;которой закреплен плоский нож 19 с возможностью регулировки положения его режущей кромки известными способами псвысоте (например, с помощью прокладок)по положению относительно образующецилиндрического барабана, образованногскольцами 9, 11, амортизаторами 10 и дисками 8 (например, с помощью пазов в ноже сосями перпендикулярными режущей кромке ножа).Плоский нож может иметь различнукформу режущей кромки (прямолинейнуюзубчатую, волнистую...

Номер патента: 1753582

Опубликовано: 07.08.1992

Авторы: Кацман, Коган, Пышненко

МПК: H03F 17/00, H03F 3/38

Метки: оптической, связью, усилитель

...от типа"примейяемого широтно-импульсного модулятора 4,5 может быть близка к 100;4, благодаря чему не требуется дополнительное усиление сигнала, вносящее погрешность в процесс "передачи, В заявляемом устройстве широтно-модулированный сигнал на приемной стороне фоомируется только за счет срабатывания фотодиодов первого и второго оптронов по переднему фронту, что исключает погрешность, связанную с пологостью-спадом заднего фронта передаваемого сигнала, как это имеет место в устройстве - прототипе и дает возможность использовать фотодиоды как в фотодиодном, так и в вентильном режимах.Ха фиг, 1 представлена структурная схема предлэгэембго "усйлителя; на фиг. 2 -диаграммы, иллюстрирующие работу усилителя,Передающая часть усилителя...

Номер патента: 1745177

Опубликовано: 07.07.1992

Авторы: Пышненко, Савичев, Ширшов

МПК: A22C 21/06

Метки: отделения, пережима, позвонков, птицы, тушки, шейных

...поперечного сечения шеи.Продолжением подающих шнеков являшнеков смонтированы лопасти. 45 ется рабочий механизм, выполненный в виилин ических валиков 6 сНедостатками известных устройств для де пары цилиндрических валиков сотделения шейных позвонков иов птицы явля- . диаметрами, меньшими диаметров подаюются сложность изготовленияления устройства и щих шнеков, снабженных на начальном учапониженное качество о рб абатываемых ту- стке витками спирали 7 и выемкой, дношек птицы: кожа шеи имеет рразрывы и час которой образовано цилиндрической потично отрывается вместе с позвонкте с позвонками, что верхностью 8 с радиусом, равным радиусу9 об азоснижает надежность ра оты уботы устройства; вала шнека, боковая поверхность 9 о разолжаю ей бокоЦелью...

Номер патента: 1741683

Опубликовано: 23.06.1992

Авторы: Пышненко, Савичев

МПК: A22C 21/06

Метки: отделения, позвонков, птицы, тушки, шейных

...то же, момент передавливания шейных позвонков; на фиг. б - сечение Б-Б на фиг. 3(момент начального вытягивания шейных позвонков рабочей кромкой). Устройство смонтировано на станине 1 и имеет регуляторы 2 по высоте и углу наклона, направляющие 3 для захода шеи птицы,два вращающихся навстречу друг другу вала, состоящих из двух частей, причем пер;. вый представляет собой гладкий вал,состоящий из конического заходного участ 10 ка 4 и цилиндрического участка 5, а второй состоит из подающего конического шнека 6 и продолжающего его вала 7, имеющего диаметр, меньший .большего. наружного диаметра конического шнека 6 и равный 15 диаметру цилиндрического участка 5, Вал 7 имеет на начальном участке выемку 8, заканчивающуюся стенкой 9, образующую при...

Номер патента: 1700657

Опубликовано: 23.12.1991

Авторы: Керпелев, Пышненко

МПК: H01Q 3/26

Метки: антенная, решетка, фазированная

...7мощности, вторые коаксиально-полосковыепереходы 8, сумматор 9, опорную стойку 10,согласованную нагрузку 11.Фаэирован ная антенная решетка (ФАР)работает следующим образом,Сигнал с выходов делителя 7 мощности,через вентили б, фазовращатели 5, первыесоосные с симметричной гюлосковой линией 3 коаксиально-полосковые переходы4, полосковую линию 2 поступает на излучатели 1, в качестве которых использованыпечатные вибраторы. Часть мощности излучается в пространство излучателями 1, адругая часть - через направленные ответвители 3, вторые перпендикулярные коаксиально-полосковые переходы 8 поступает насумматор 9 для формирования сигнала контроля. Применение первых коаксиально-полосковых переходов 4 в виде соосныхполосковой линии 2. центральные...

Номер патента: 1697680

Опубликовано: 15.12.1991

Авторы: Лифшиц, Никитин, Пышненко

МПК: A22C 21/06

Метки: конвейера, ног, отрезанных, подвесок, птицы, сброса, тушек

...9 или вращающегося кольца 10, закрепленную на раме 11 устройства, и верхнюю дополнительную направляющую 12, закрепленную с возможностью перемещения относительно нижней направляющей, Нижняя направляющая 8 (и виде пластины) имеет отгиб 13 в сторону отгиба 14 нижнего конца подвески 3, верхняя направляющая 12 на входном участке 15 отогнута вверх, а на выходном участке 16 - вниз и в сторону . от подвески. Верхняя и нижняя направляющие в своей средней части параллельны одна другой и образуют зазор 17, ширина "а" которого устанавливается в зависимости от вида обрабатываемой птицы (куры, цыплята-бройлеры, утки, гуси, индейки, цесарки), Устройство, устанавливаемое на прямом участке конвейера, имеет прямолинейные направляющие 9 и 12, а...

Номер патента: 1685355

Опубликовано: 23.10.1991

Авторы: Коровин, Морозов, Пышненко

МПК: A22C 21/00

Метки: ориентации, процессе, птицы, тушек

...расположенная со стороны отгиба 3 подвески, смещенавверх относительно другой направляющей 255, Нижние направляющие 6 и 7 смонтированы под подвесками 2, при этом одна из нихб расположена по оси конвейера 1, а другая7 расположена под ней, смещена в сторонуотгиба подвесок и снабжена участком 8, отогнутым в противоположную сторону на величину, большую ширины подвески, ислужащим для захода тушек 9 птицы,Направляющие закреплены на несущихэлементах 10 конвейера 1 с помощью кронштейнов 11.Работает приспособление следующимобразом,Тушки 9 птицы, закрепленные за ноги вподвесках 2, транспортируются к поиспособлению. Подвески 2 проходят между направляюшими 4 и 5, ограничивающимиперемещение подвесок в горизонтальной плоскости, после чего направляющая...

Номер патента: 1655431

Опубликовано: 15.06.1991

Авторы: Пышненко, Савичев

МПК: A22C 21/06

Метки: водоплавающей, желудков, кутикулы, птицы, снятия

...захватываются барабанами 4 и перемещаются над фрезой б, которая срезаеткутикулы. Выходя из контакта с фрезой б, 50желудки выпадают из ячеек барабанов 4 ипо опорной плите 8 попадают в транспортную тару, Срезанная кутикула вместе с водой попадает в приспособление 11 иотводится на дальнейшую обработку. Процесс срезания кутикулы улучшается присмачивании водой желудков, фрезы б и барабанов 4. поэтому по всей поверхностиопорной плиты 8 через перфорацию системы 10 поступает вода,Снабжение предлагаемого устройства наклонно установленной опорной плитой, над которой смонтированы направляющие барабаны, позволяет расправлять, ориентировать и формировать два потока желудков по сравнению с известным, где желудки вставляктся в седла, что создает...

Номер патента: 1637735

Опубликовано: 30.03.1991

Авторы: Коровин, Лифшиц, Пышненко

МПК: A22C 21/06

Метки: внутренностей, извлечения, орган, птицы, рабочий, тушек

...она легко входит в тушку иперемещается вдоль брюшной полости,разрывая связи (жир, соединительныеткани) внутренностей со стенкой брюшной полости, при этом расходящиесяот вилки прутки 2 постепенно разрывают эти связи по всей ширине тушки,не повреждая ее,Когда вилка упрется в ключицу тушки, тяга 8 перемещается в направляющей 4, давит на рычаг 7, при этом вилка 6 поворачивается вокруг оси 5 врабочее положение (фиг. 2) и захватывает пакет внутренностей на зоб и место соединения сердца и легких. Пакет внутренностей после этого .оказывается ограниченным снизу вилкой 6, а со стороны брюшной полости - прутками 2 и пластиной 10, прилегающей к этим элементам без зазора. В таком положении рабочий орган выводится из тушки, при этом весь пакет...

Номер патента: 1581253

Опубликовано: 30.07.1990

Авторы: Морозов, Пышненко

МПК: A22C 21/06

Метки: голов, конвейером, отделения, перемещения, пищеводом, подвесным, процессе, птицы, трахеей, тушек

...(наклонное) положение относительно конвейера 2, Шея тушки попадает между направляющими 9 и движется к шнекам 3 и 5. Последние коническими концами захватывают шею тушки птицы и обеспечивают ее поступательное движение в рабочем механизме. Привод 4 обеспечивает вращение шнеков 3 и 5 с такой скоростью, чтобы, подача шей шнеками 3 и 5 осуществлялась медленнее чем перемещение тушки конвейером 2.Захваченная шея при движении в рабочем механизме оказывается в рабочей зоне шнеков 3 и 5. Вследствие того, что.шнеки 3 и 5 соприкасаются между собой выступами, то шея тушки птицы оказывается в щели, образованной их впадинами. Поскольку рабочий механизм установлен наклонно и, кроме того, скорость подачи шеи шнекайи 3 и 5.меньше скорости движения тушки,...

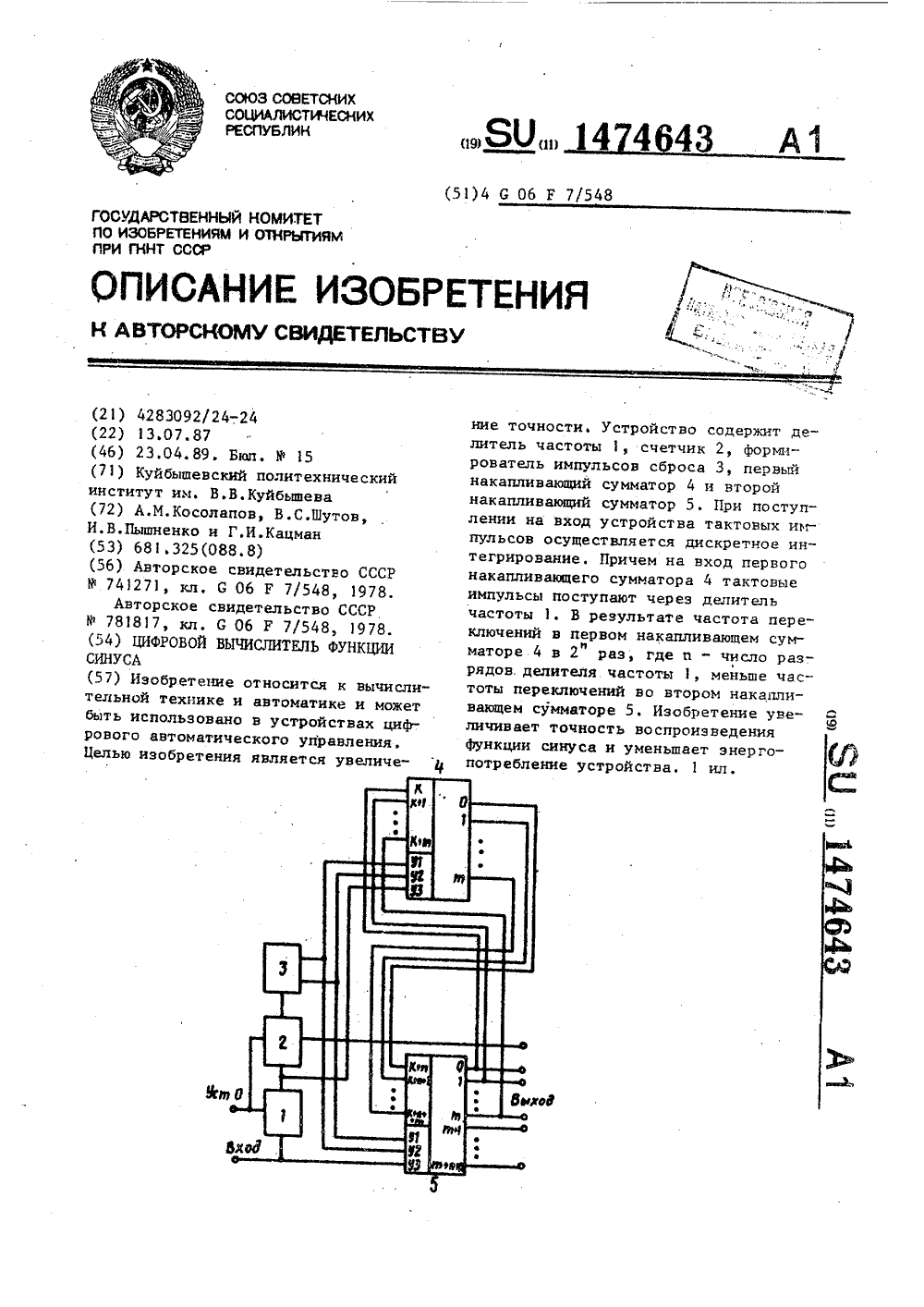

Номер патента: 1474643

Опубликовано: 23.04.1989

Авторы: Кацман, Косолапов, Пышненко, Шутов

МПК: G06F 7/548

Метки: вычислитель, синуса, функции, цифровой

...делителя 1 частоты и .щсчетчика 2 в нулевое состояние посигналу установки нуля, поступающемуна входы счетчика 2 и делителя 1 частоты, Формирователь 3 начальных установок Формирует на выходах импульсы,по которым накапливающий сумматор 5устанавливается в нулевое состояние,а накапливающий сумматор 4 - в единичное состояние,Установка начальных условий соот Оветствующих началу второго, третьегои четвертого квздрантов угла аргумента, осуществляется по сигнвлу переполнения счетчика 2, который черезФормирователь 3 начальных установокзаписывает в накапливающие сумматоры5 и 4 коды, соответствующие началь"ным условиям интегрирования квадрантовИнтегрирование ведется по число- импульсному аргументу, причем после одного такта дискретного инт...

Номер патента: 1397846

Опубликовано: 23.05.1988

Авторы: Агрест, Дибер, Дыскина, Ефименко, Лейтман, Пышненко, Тверитин

МПК: G01R 21/00

Метки: измерительный, мощности, трехфазных, цепей, электрических

...Т 2= 1/1250 следования управляющих импульсов частот 1 и 1 в значение выходного тока преобразователя попорционально произведениювходного напряжения на частоту управляющих импульсовт,в 5 Ц 4 аСо) дс - Кь 5 ЗаБсв (21 л+ 1 с ) д, (12)о т тЬр 2= Кг1)дв Ь 41+1)сн 1 сд 1 = К Ра,о113)Токи 16 и 17 складываются на усилите. ле 19, составляющие, пропорциональные чисто гармоническим сигналам 1 с+2 к и 2 ь +1 е, вычитаются на сумматоре 21, а на выходе фильтрующего усилителя 23 формируется постоянное напряжение, пропорциональное рактивной мощности трехфазной сети Токи 14 и 15 складываются на инвертирующем усилителе 18 и далее на сумматоре 20 из них вычитаются составляющие,т рспропорпиональные 1 ий иьд 1. при ус. реднении за период входного сигнала на...

Номер патента: 1324614

Опубликовано: 23.07.1987

Авторы: Ефимов, Пышненко

МПК: A22C 21/00

Метки: конвейера, перевешивания, подвески, подвесок, потрошения, птицы, убоя

...11111 е 30 н 31Устройство работает следующим образом.Птица, подвешенная за лапы Б подвесках 5 конвейера 6 убоя, подходит к подающему узлу, г 1 ри этом скобы 32 этого узла входят между ног птицы пс окружности диска 4, закрепленного на валу 3, вследствие чего направляющая 2, распсложеннад под диском 4, отклоняет тушку внутрь, раскрывая заплюсневый сустав Так как диск 4 подающего узлаи диск 10 передающего узла вращаются синхронно, тс нога каждой тушки попадает Б паз 11 диска 10 и Оказывается зажатой выше заплюсневс 1 О СУСТаяа, Зажат 11 Е НОГИ ПОДВОДЯТСЯ к дисковому цсжу 7 и Отрезаются по эаплюсневому суставу. После этого тушки птицы, зажатые за ноги между диском 10, укрепленным на валу 9 и направляющей 8, Охватывающей диск 1 О с Оде...

Номер патента: 1305630

Опубликовано: 23.04.1987

Авторы: Бельских, Грабовский, Пышненко, Романов

МПК: G05B 13/00, G06F 11/26, G06F 9/40 ...

Метки: асу, динамической, корректировки, объектов, рангов, синхронизации

...тактовых импульсов системычастотой смены5поступает через элемент И 69 на инапример, кода но- крементный вход счетчика 58 импульего параметров сов, который выполняет две функции:на инкрементный формирует эталонную информацию для пульсов, увеличи- сравнения величин параметров всех раднего каждый Раз Ю ботоспособных ОУ и является управлячика 41 двоичный ющим элементом при опросе и грисвоешифратор 43, кото- нии порядкового номера регистрам 64подключает к ин- по первому параметру. Выходы счетчиу сначала сдвиго- е ка 58 параллельно подключены к одним информацжнный 15 входам элементов И бб, 78 и 115 пает код номера групп устройств 29.3 и 29.4, на друрующий вход гие входы которых поданы единичныеэлементы И соот- потенциалы от соответствующих...

Номер патента: 1255626

Опубликовано: 07.09.1986

Авторы: Габбасов, Горелик, Карелин, Осовский, Поплавский, Пышненко, Рудаков, Сухов, Филипченков

МПК: C08F 136/08, G05D 27/00

Метки: изопренового, каучука, полимеризации, производстве, процессом

...порошка в предварительном холодильнике 1Р =Р+К, (Т;-Т,;) + +-КВ (ТмиТи ) ас(5)О где Р - начальное значение давления газообразного пропана в предварительном холодильнике 1;Т - текущее значение температуры шихты, подаваемой в осушитель 2;К,с,К 4 - постоянные коэффициенты.Ограничивают рассчитанное значение с помощью нелинейного звена типаупор:(13) предыдущее значение давления гаэообраэного пропана в предварительном холодильникетекущее и предыдущее ограниченные заданные значения давлечия газообразного пропана в предвари 5 тельном холодильнике 1 соответственно; нижняя и верхняя уставки регулятора 16 давления газообразного пропана в предварительном холодильнике 1 соответственно.По текущему значению расхода ших 25 ты на полимеризацию...

Номер патента: 1221063

Опубликовано: 30.03.1986

Авторы: Афанасенко, Ефимов, Пышненко

МПК: B65B 5/10

Метки: контейнер, подачи, укладки, штучных

...птицы (бройлеры, куры) поступившей на переработку: при среднем живом весе птицы 1400 - 1600 г задается программа загрузки 200 шт, в контейнер (25 на секцию), при 1000 - 1400 г. - 224 шт. (28 на секцию), при 1600 - 2000 г - 160 шт. (20 на секцию), при обработке уток 1800 - 2000 г - 112 шт, (14 на секцию), Данные получены при производственных и приемочных испытаниях установки. Дальнейшие операции цикла выполняются автоматически. 5 10 15 20 25 30 35 40 45 50 55 С помощью наклонной телескопической штанги 10 наклоняеТся рама 8, шарнирно укрепленная на основании 5, и связанный с ней посредством тяг 9 конвейер 6 с захватами 7, выполненными в виде уголков, на угол 70.В таком положении конвейер 6 приближается к контейнеру 13, так как...

Номер патента: 1181610

Опубликовано: 30.09.1985

Авторы: Меньшов, Пышненко

МПК: A22C 21/06

Метки: внутренностей, извлечения, орган, птицы, рабочий, тушек

...каретки и связанных с ней элементов устройства задается копирами 12, по которым катятся ролики 11. В результате ложкообразный элемент 4 входит в полость тушки через предварительно выполненный разрез стенки брюшной полости тушки. Предел (Н) входа штанг 5 и б с ложкообразным элементом 4 в тушку птицы рассчитан на максимальный размер обрабатываемой птицы. При этом ложкообразный элемент 4 и штанги 5 и 6 расположены по одной линии (фиг.З), а большая 2 и малая 1 каретки касают. ся друг друга, поджимаемые пружинами 7 и 8 (фиг.5). В следующий момент ролик 11 малой каретки 1 набегает на копир 12 устройства для потрошения, и малая каретка 1 перемещается вверх относительно большой каретки 2, растягивая пружины 7 и 8 и поворачивая с помощью...

Номер патента: 1153868

Опубликовано: 07.05.1985

Авторы: Ефимов, Кованов, Пышненко

МПК: A22C 21/06

Метки: брюшной, вскрытия, вырезания, клоаки, полости, птицы, тушек

...диском, кото 45 рый в сваю очередь с помощью направляющей и винта связан с нижней частью вала,На фиг. 1 представлено предлагаемое 50 устройство, вид спереди, на фиг.2сечение А-А на фиг.1; на фиг.3 - сечение Б-Б на фиг.2 (узел установкии крепления рамки для фиксации гузки птицы).55 Устройство содержит станину 1 ссоставным валом, имеющим верхнюю неподвижную полую часть 2 и нижнюю подвижную часть 3, смонтированные свозможностью осевого перемещения10 одна относительно другой, конвейер 4с подвесками 5 для перемещения тушкис помощью приводного диска 6, который взаимосвязан через палец 7 с несущим диском 8, по окружности которо.го расположены верхние 9 и нижние.1 О корпуса рабочих органов, включающих в себя поддерживающие...

Номер патента: 1085531

Опубликовано: 15.04.1984

Авторы: Галай, Кашурко, Пышненко, Федоров, Юхимец

МПК: A01B 41/06

Метки: корнеклубнеплодов, почве, распознавания

...является неудовлетворительная чувствительность и, следовательно, надежность распознавания, так как предусматривается измерение количественных характеристик магнитного гютока, которые изменяются весьма незначительно из-за того, что разность значений магнитной проницаемости клубней и комков почвы или камней находится в пределах единицы.Цель изобретения -- повышение надежности распознавания компонентов.Поставленная цель достигается тем, что согласно способу распознавания корнеклубнеилодов в почве в электромагнитном датчике возбуждалит дополнительный магнит;ый поток, направленный иротивоиолож- н но основному и равныи ему ио величине, а принадлежность компонента определяют ги направлению рсзульгирующего магнитного потока в датчике.В...

Номер патента: 1007632

Опубликовано: 30.03.1983

Авторы: Меньшов, Пышненко, Сазонов

МПК: A22C 21/06

Метки: пережима, позвонков, птицы, удаления, шейных

...конец которой расположен непосредственно над одним из зубчатых дисков, а на концах валов шнеков смонтированы лопасти,8 зоне расположения зубчатых дисков установлена форсунка для подачи воды.На фиг. представлено устройство, вид сбоку; на фиг,2 - то же, вид сверху; на фиг.3 - разрез А-А на Устройство смонтировано на станине 1имеет регуляторы 2 для его регулирования по высоте и углу наклона, направляющие 3 для захода шеи птицы, два зубчатых диска расположенного под дисками по длине устройства механизма для подачи шеи к дискам,При этом последний образован двумя параллельными приводимыми вовстречное вращение шнеками 5, имеющими различный шаг витков до ипосле дисков, Устройство содержиттакже спаренные элементы для удаления шейных...

Номер патента: 978810

Опубликовано: 07.12.1982

Авторы: Кованов, Меньшов, Пышненко

МПК: A22C 21/06

Метки: внутренностей, извлечения, птицы, тушек

...6, который передает вращение ротору 3, смонтированному на валу 2 станины 1.При этом фиксирующие приспособления 7,взаимодействуя с копирами 8 (неподвижносмонтированными на валу 2), фиксируют тушку птицы в необходимом положении для извлечения из нее внутренних органов.После фиксации тушки элементы рабочегомеханизма, а именно большая каретка 9, уста-новленная в ней большая штанга 11 и ложкообразньй элемен 1 13 перемещаются вдольстойки 18 ротора 3 к тушке. Движение ихзадается замкнутыми направляющими 16 кони.ческого барабана 15 и ролика 19. В результателожкообразный элемент 13 входит в полостьтушки через проведенный предварительныйразрез, Предел входа ложкообразного элемента в тушку птицы определяется направляющей16 и рассчитан на...

Номер патента: 873907

Опубликовано: 23.10.1981

Авторы: Галай, Пышненко

МПК: A01B 69/04

Метки: борозды, копирующий, щуп

...6, выполненнымв виде СВЧ-генератора.Излучающая рупорная антенна 5,установлена в сторону почвы под бороздой.Копирующий щуп работает следующимобразом.При движении агрегата со щупомвдоль борозды автогенератор 6 вырабатывает электрический сигнал СВЧ, который излучается рупорной антенной 5, 15 установленной над бороздой, и, отразившись от поверхности последней,попадает в антенные датчики 1 и 2,на выход детекторных головок 3 и 4Величина и направление распростране ния отраженной от почвы мощности зависит от величины диэлектрическойпроницаемости почвы и угла паденияэлектромагнитной волны. Поэтому отборозды величина отраженной мощности, 25 попадающей в антенный датчик, меньше,чем от ровного участка почвы. Приуходе агрегата с копирующим...

Номер патента: 820775

Опубликовано: 15.04.1981

Авторы: Пышненко, Сазонов, Фалеев

МПК: A22C 21/06

Метки: пережима, позвонков, птицы, уда-ления, шейных

...элементаье 7 и 8 для регулирования расстоянии между ними.Устройство работает следующим образом.Устройство устанавливается под пространственным подвесным конвейеромЭ имеющим подъемный участок так чтобы сйарбййые пластины 6 для удаления шеййых позвонков .находились под ЛодвеЬ 4 нЫм участком 1 фиг. 1) С помйцью регуляторов 2 станина 1 устанавливается по высоте в зависиьюсти от вида обрабатываемой птицы.Тушки птицы, закрепленные в подвес. - ках конвейера, поступают шеей в щель, образуемую напрюляюшими 3, захватывают ся встречно вращающимися шнеками 5 и подаются к зубчатым дискам 4. Степень перекрытия последних устанавливается с помощью регулирующего элемента 8 в зависимости от вида обрабатываеьюй птицы. Причем, шнеки 5 имеют скорость...

Номер патента: 240778

Опубликовано: 01.01.1969

Авторы: Ваксенбург, Гераскнн, Пышненко

МПК: H01P 1/12

Метки: бесконтактный, быстродействующий, комлутатор

...отводамп.Цель изобретения - упростить настройку коммутатора и улучшить согласование комоутатора с трактом.Достпгн)то а 10 тем, что коакспальпые Отводы коммутатора выполнены в виде конусныхлиний.Конструкция коммутатора изображена на чертеже.Коммутатор выполнен в виде коаксиального тройника 1, снабженного двумя боковыми коаксиальными огводами 2 и 3, расположенными на расстоянии л/4 по обе стороны от центрального ввода 4. Коаксиальные отводы выполнены в виде конусных линий. Наружные провода отводов 2 и 3 соединены между собой металлической пластиной 5. Над отводами 2 и 3 помещен полудиск б, приводимый в движение двигателем 7. В процессе вращения полудиск б поочередно перекрывает выходные отверстия отводов 2 и 3.В момент прохождения...
