Устройство для защиты различных материалов от атмосферных осадков

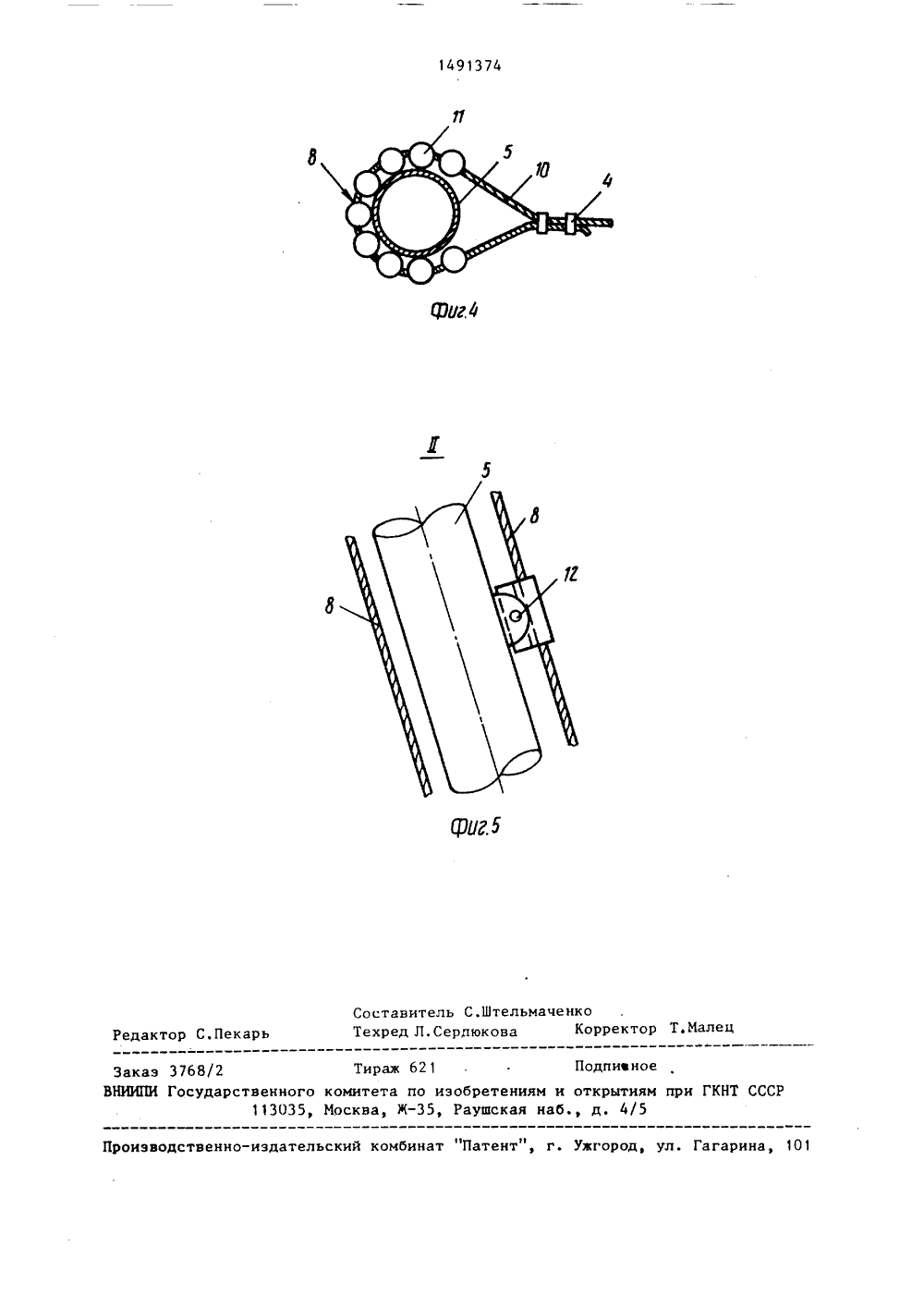

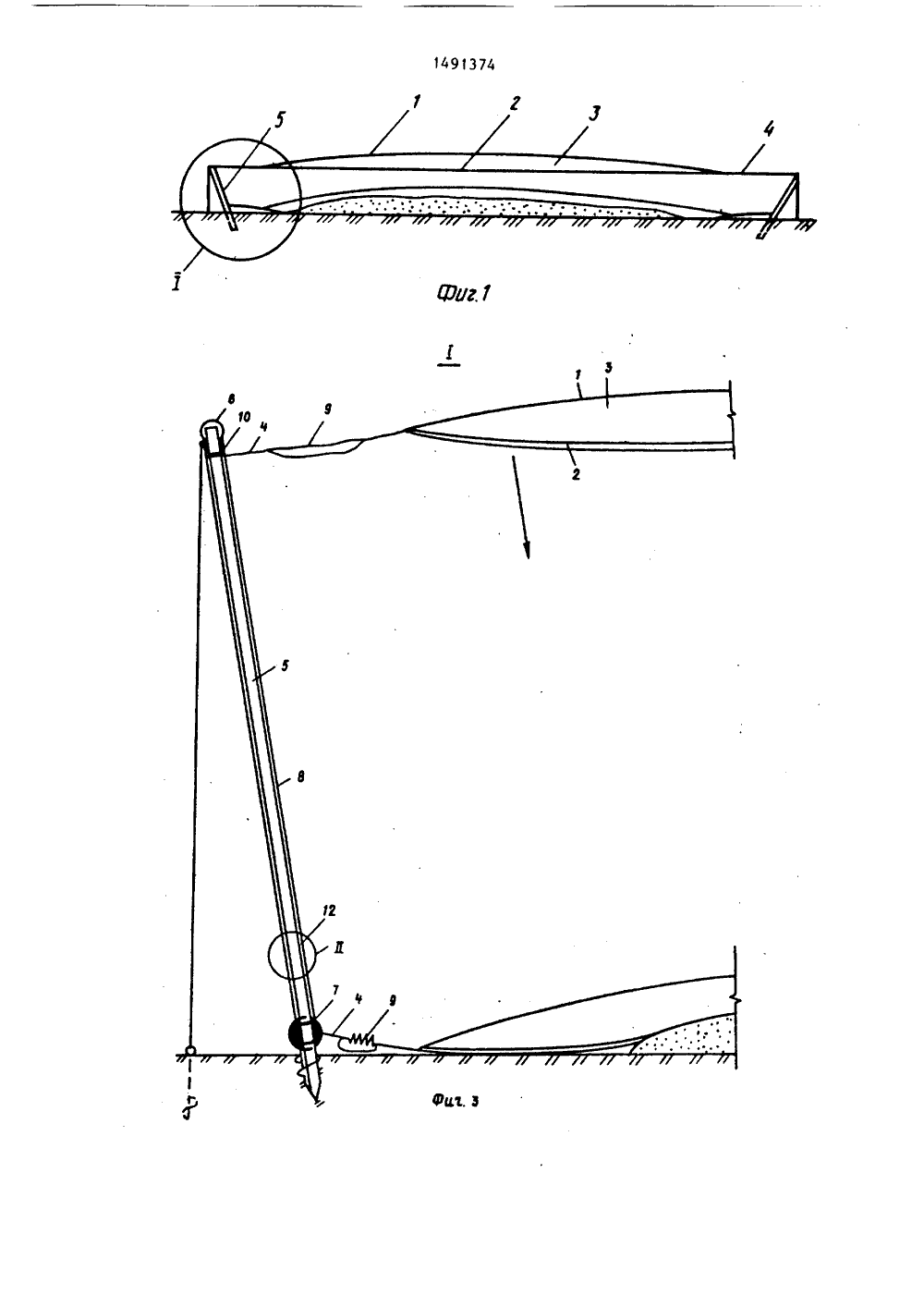

)9) Я 1 С 13/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ПЛАНТ СССР В;ЕСОЯЗН%Я РЯ 1 НТН. 11.аЬЧЕСИЯОПИСАНИЕ ИЗОБРЕТЕНИЯ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 2(71) Центральная эксперимеисследовательская лаборатозации сельского хозяйства (72) В.И.Подорванов, В,Д.С и Ю.Т.Сморода(56) Авторское свидетельстВ 826771, кл. Е 04 В 1/345 ально я хим облин СС 97(54) У НЫХ ИА КОВ(57) Иэобрете каму хозяйств повышение про ние относитсяУ. Цель изобре изводительност льсния тем я размеров эащищаемых увеличе площаде йс содержит покры Уст олнен бой п иненныхверхнейгорых рас ное иэ сое о периметрвнутри к тие, вымежду снижней лен СТРОЙСТВО ДЛЯ ЗАЩИТЫ РАЗЛИЧТЕРИАЛОВ ОТ АТМОСФЕРНЫХ ОСАД положены баллоны-аэростаты 3. Покрытие оттяжками соединено со стойками,которые установлены с наклоном, Вверхней части кажной стойки закреплен блок, а в нижней - барабан снамотанным на нем бесконечным тросом. Трос имеет предохранитель, установленный на стойке. Оттяжка соединена с тросом посредством петли,которая выполнена из ряда роликов.При вращении барабана оттяжки, поднимаясь по стойкам, поднимают и одновременно растягивают покрытие. Покрытие дополнительно поддерживаетсябаллонами-аэростатами 3. Покрытие,образуя форму крыла, обеспечиваетзащиту от атмосферных осадков. Припревышении силы ветра 15-30 м/с предохранитель срабатывает и покрытиеавтоматически опускается. Послепрохолдения сильного ветра покрытиеснова поднимают, 2 з.п. ф-лы,5 ил.Изобретение относится к сельскомухозяйству,Цель изобретения - повышение производительности путем увеличения размеров защищаемых площадей.На фиг, 1 изображено предлагаемоеустройство, общий вид; на фиг. 2.то же, вмд сверху, на фиг. 3 - узел1,на фиг. 1 на фиг. 4 - петля на 10фиг. 5 - узел 11 на фиг. 3.Устройство содержит покрытие,которое выполнено из соединенных между собой по периметру верхней 1 инижней 2 пленок, внутри которых расположены баллоны-аэростаты 3. Покрытие соединено оттяжками 4 со стойками 5, которые установлены с наклономв вертикальной плоскости в сторонуцентра покрытия, В верхней части 20стойки 5 закреплен блок 6, а в нижней - барабан 7 с намотанным на нембесконечным тросом 8. Блок 6 и барабан 7 соединены между собой этимтросом. Оттяжка 4 соединена со стойкой 5 с воэможностью перемещениявдоль нее и снабжена компенсатором 9.Оттяжка 4 соединена с тросом 8 припомощи петли 10, выполненной в видеряда роликов 11, охватывающих стойку5. Трос 8 имеет предохранитель 12,установленный на стойке 5. Устройство работает следующим образом. 35При вращении барабана 7 оттяжки 4, поднимаясь по стойкам 5, поднимают и одновременно растягивают покрытие.Поднятое на высоту 5-10 м покрытие закрепляют и фиксируют на предохрани тель 12, который связывает трос 8 со стойкой 5. Кроме того, покрытие дополнительно поддерживается баллонами- аэростатами 3. Верхние 1 и нижние 2 пленки покрытия образуют форму крыла 45 выпуклостью вверх, обеспечивая защиту от атмосферных осадков При превышении силы ветра 15 -30 м/с предохранитель 12 срабатываети петля 1 О по наклонной стойке 5 автоматически опускается, опуская за собой покрытие. Потоком ветра оно прижимается к земле, облегая при этом находящиеся на защищаемой площади материалы. Создается форма, имеющая меньшее сопротивление ветровому потоку, чем форма сыпучих материалов и форма укрытия просто пленкой.После прохождения сильного ветра покрытие вновь поднимают,формула и э обретения1. Устройство для защиты различных материалов от атмосферных осадков, содержащее покрытие с баллонами-аэростатами, соединенное оттяжками с опорами, барабан с намотанным на нем бесконечным тросом, который имеет предохранитель, о т л и ч а ю щ ее с я тем, что, с целью повышения производительности путем увеличения размеров защищаемых площадей, каждая из опор выполнена в виде установленной с наклоном в вертикальной плоскости в сторону от центра покрытия стойки, в верхней части которой закреплен блок, а в нижней - барабан, соединенные между собой бесконечным тросом, при этом оттяжка соединена со стойкой с возможностью перемещения вдоль нее и снабжена компенсатором, а покрытие выполнено из соединенных между собой по периметру верхних и нижних пленок, внутри которых расположены баллоны-аэростаты.2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что трос соединен с оттяжкой при помощи петли,3. Устройство по и, 2, о т л ич а ю щ е е с я тем, что петля выполнена в виде ряда роликов, охватывающих стойку.ого ко 35, Мо тета по изобретениям и открыва, Ж, Раушская наб д,ям при ГКНТ ССС5
