Пелевин

Номер патента: 1448234

Опубликовано: 30.12.1988

Авторы: Бородянский, Либерзон, Пелевин, Фридман

МПК: E02F 9/22, G01M 15/00

Метки: землеройной, испытаний, органа, рабочего, стенд

...14. В напор"ную гидролинию включены также манометр 19 и предохранительный клапан20, а шток гидроцилиндра 18 соединенс золотником гидрораспределителя 14,Стенд работаег следующим образом.При включении машины 1 ее движители за счет сил трения приводят вдвижение бесконечную ленту 5, которая передает вращение на беговые барабаны 3 и 4, Последние в свою очередь, приводят в действие насосы 6 и7. Насос 6 подает жидкость по напорной гидролинии 8 в рабочие полостигидроцилиндров 9, которые создают постоянную нагрузку на рабочем органе2 машины 1, и на слив через регулируемый дроссель 10,Изменяя давление в гидросистемепри помощи дросселя 10, можно создавать необходимую нагрузку, как находовую часть машины 1, так и на еерабочий орган 2. График...

Номер патента: 1446246

Опубликовано: 23.12.1988

Авторы: Баладинский, Карпиловский, Костенюк, Кудра, Пелевин, Рыбко, Фурто

МПК: E02F 5/08

Метки: землеройной, орган, рабочий

...орган землеройной машиныработает следующим образом. снижает энергоемкость разрушения. Врезультате использования различныхнаборов с разными радиальными расстояниями между кольцевыми элементами 7 изменяется кусковатость разработанного грунта в зависимости от грунтовых и технологических условий, Эторасширяет технологические возможности машины, Транспортирующий грунт механизм выполнен из метателя, установленного соосно с режущим органом.3 ил. От привода рабочего органа передается вращение через центральное кольцо 10 и пластины 9 на периферийное кольцо 3 и на набор режущих колец 7 с ножами 4 и Я. При движении базовой машины и вращении рабочего органа ножи 4 и 8 и центральный нож 11 разрабатывают грунт. Ножи врезаются в грунт,...

Номер патента: 1441231

Опубликовано: 30.11.1988

Авторы: Гаркавенко, Пелевин, Шапиро

МПК: G01M 17/007

Метки: испытания, средств, стенд, транспортных

...трения между барабанами 3 и дви 35 жителем 4 транспортного средства 5, а следовательно, не требует дополнительных затрат энергии на вывод транспортнбго средства из состояния покоя, 40При увеличении нагрузок на транспортное средство 5 тепло, выделяющееся вследствие трения движителя 4 и опорных барабанов 3, нагревает поверхность 6, заставляя ее изгибаться, и образует на барабанах 3 неровности в виде ребер,.Образование ребер на барабанах 3 увеличивает шероховатость поверхности барабанов и тем самым увеличивает коэффициент сцепления, что устраняет проскальзывание движителей 4 относительно барабанов 3. При уменьшении нагрузок на транспортное средст" во 5 поверхности 6 остывают, что приводит к их распрямпению.В стенде вследствие нагрева...

Номер патента: 1440630

Опубликовано: 30.11.1988

Авторы: Гольтфарб, Копф, Кравченко, Малявин, Овумян, Пелевин, Сергеев

МПК: B23F 5/12

Метки: зубьев, колес, цилиндрических

...возможностей путем обработки зубчатых венцов с узкойканавкой для выхода инструмента,На чертеже показана схема реализации способа,Обрабатываемую заготовку 1 нарезают гребенкой 2. Гребенке 2 сообщаютвозвратно-поступательное движение ас отводом при обратном ходе и перпендикулярное ему согласованное прямолинейное движение под углом к торцовой плоскости заготовки 1, Отводгребенки 2 осуществляют поворотомвокруг оси качания 3, который начинают на выходе режущих кромок заторец заготовки, одновременно с изменением направления движения гребенки, при этом угловую скорость поворота определяют из соотношения 25 при движении режущей кромки параллельно плоскости б, сочетая эти движения таким образом, чтобы инструмент находился в пределах...

Номер патента: 1439435

Опубликовано: 23.11.1988

Авторы: Власов, Либерзон, Пелевин

МПК: G01M 13/02

Метки: нагружатель

...включении привода 18 стендавращение через испытуемые редукторы21 и 22 передается на замыкающие валы19 и 20 и ныходные валы дифференциалов 2, После этого включается гидронанос 12 и рабочая жидкость понапорной магистрали 13 поступаетв бесштоковую полость гидроцилиндра8, Вентиль 16 при этом находится взакрытом положении. После того какдавление в гидросистеме достигнет необходимой неличины, контролируемойманометром 17, сработает предохранительный клапан (не показан). Достигнутый уронен ь давле ния поддерживаетсягидронасосом 12, Усилие, создаваемоедавлением рабочей жидкости, через шток9 гидроцилиндра 8, упругий элемент 11 иролик 10 передается на рычаг 3. При этомн замкнутом контуре возникает моментсопротивления, равный11 с Рв 1...

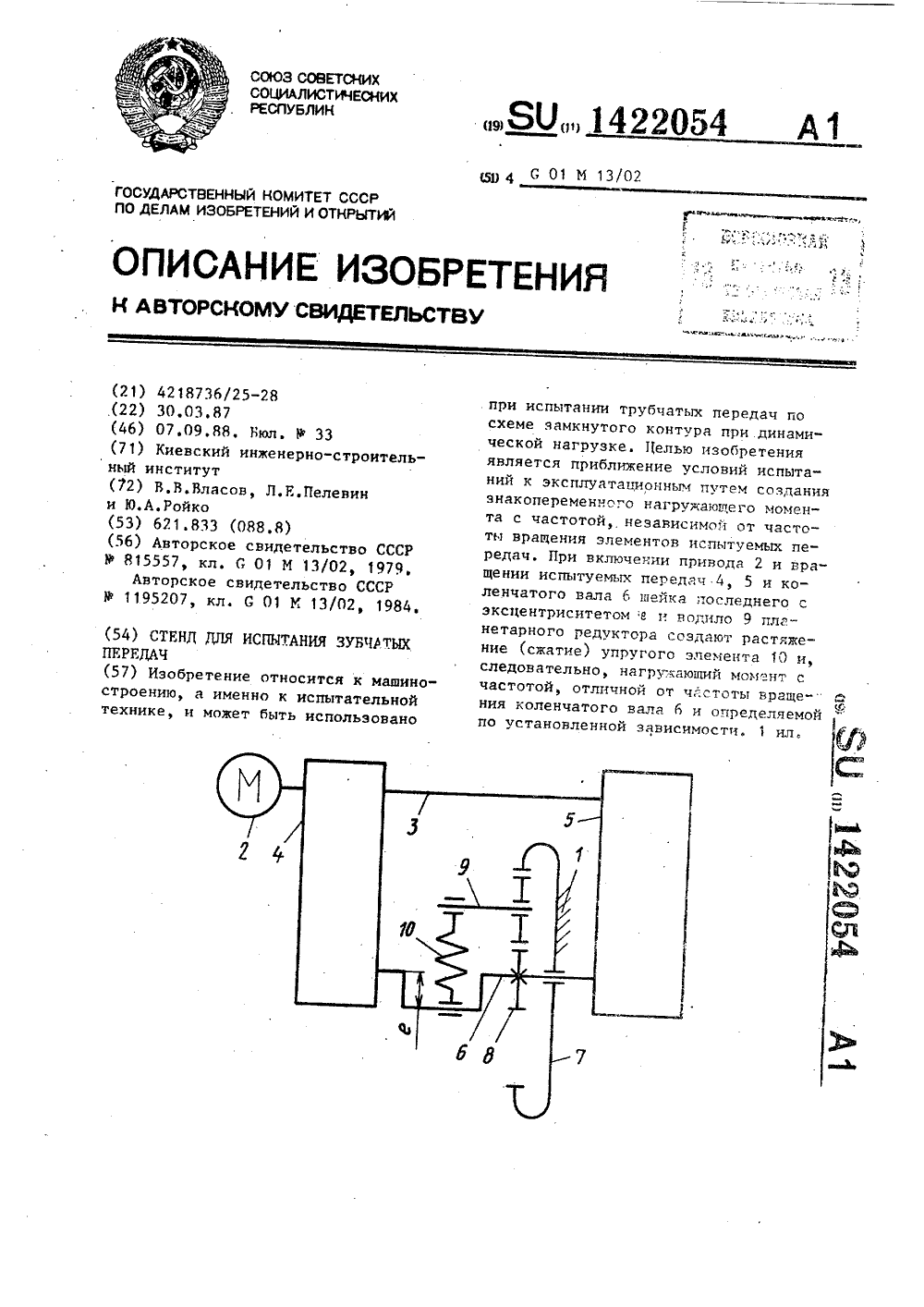

Номер патента: 1422054

Опубликовано: 07.09.1988

Авторы: Власов, Пелевин, Ройко

МПК: G01M 13/02

Метки: зубчатых, испытания, передач, стенд

...упругого элемента 10, благодаря чему в замкнутом контуре возникает нагружающий момент с частотой,отличной от частоты вращения коленчатого вала 6 (колес испытуемых пеФредач 4 и 5), закон изменения которого зависит от типа упругого элемента 10 В случае, если упругий элемент 10 выбран в виде витой пружины, работающей на сжатие и растяжение, усилие Р на коленчатом валу 6 определяется по Формуле И - угловая скорость вращения коленчатого вала 6,ы - угловая скорость вращения н водила 9; Ч - угол поворота коленчатого вала. Нагружающий мЬмент от этой силы выражается ФормулойМ = Ке - зь.п 2(ьз -М ) Ч.12 Если упругий элемент 10 выбранв виде витой пружины, работающейтолько на сжатие или растяжение,причем ее длина предварительногонагружения...

Номер патента: 1421888

Опубликовано: 07.09.1988

Авторы: Кузнецов, Либерзон, Пелевин

МПК: E02F 5/02

Метки: траншеекопатель

...Для изменения угла наклона конвейера 13 на тяге 2 выполнено 1 несколько отверстий, К нижней части рамы конвейера 13 крепятся сменные лотки 14 с зачисткой режущей кромкой. Ширина лотка В подбирается в зависимости от ширины разрабатываемого забоя. Конвейер 13 имеет привод 15, установленный на плите, которая кре" пится к раме конвейера. Для предотвра" щения ссыпания разработанного грунта в забой и защиты привода 15 в верхней части конвейера 13 установлен отража 55 тель 16 грунта. Рама траншеекопателя опирается на поверхность грунта при помощи опор 17, которые присоединеныи = --р-ю ф Щ 3 й е ещерФ где и - потребное число рядов секций;Ь - глубина забоя;р - диаметр режущего кольца;й - величина перекрытия режущихколец;ш - потребное число...

Номер патента: 1416629

Опубликовано: 15.08.1988

Авторы: Костенюк, Пелевин, Пристайло, Смирнов, Фомин

МПК: E02F 9/28

Метки: землеройной, зуб

...силу резания Р можно рассматривать .состоящей из двух составляющих: Р- направленной вдоль продольной оси зуба и совпадающей с направлением движения зуба; Рд - перпендикулярной направлению движения зуба. 55При взаимодействии со слабыми грунтами, т.е. когда РР, где Р .сила, требуемая для полной деформации упругого элемента 14, наконечни-ки 3 и 4 работают самостоятельно врежиме блокированного резания каккосоугольные грани 5 и 6 (фиг. 1),либо как ножи с боковым гребнем 9 и10 (фиг. 2), В ковш следует установить наконечники 3 и 4 в виде прямыхклиньев с прямыми передними гранями7 и 8 и с гребнями 9 и 10. Так какгребни 9 и 10 выполнены несимметричноотносительно наконечников 3 и 4, тона них также возникает составляющаякасательной силы резания...

Номер патента: 1411395

Опубликовано: 23.07.1988

Авторы: Баладинский, Банко, Костенюк, Малышев, Пелевин, Фомин

МПК: E02F 5/30

Метки: орган, рабочий, рыхлителя

...ЗО образом.При движении базовой машины стойка 1 с наконечником 3 перемещается в , грунте, деформируя его, В результате действия силы сопротивления грунта 35 . резанию наконечник 3 с пальцем 9,скользящим в пазу 8, перемещается 1относительно стойки 1 по роликоопорам ; 2, сжимая пружину 6, при этом усилия, передающиеся на стойку 1 от сил соп ротивления грунта резанию, возрастают плавно, и уменьшаются пиковые нагрузки на стойку 1. Когда сила упру гости рабочей пружины 6 достигнет величины, при которой в грунте возникает предельное напряженно-деформированное состояние, произойдет скол грунта, и наконечник 3 под действием рабочей пружины 6 переместится относительно стойки 1 по роликоопорам 2 и внедрится в грунт на некоторую глубину. В...

Номер патента: 1406305

Опубликовано: 30.06.1988

Авторы: Клюев, Пелевин, Пристайло, Шемет

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...12, Часть 7 рукояти соединена, сострелой 3 шарниром 13 и через опорный сектор 4 гидроцилиндрами 14, 40на поворотной части рукояти установлен ковш 15 с гидроцилиндром 16.Шарнир 5 с вертикальной осью,гидроцилиндр 8 управления и двуплечий рычаг 9 являются механизмом 45поворота рабочего оборудования в горизонтальной плоскости.Экскаватор работает следующим образом.При разработке траншей, например,50шириной, равной ширине ковша 15, подвижная часть рукояти и неподвижная 7устанавливаются соосно в плане. Штокгидроцилиндра 8 находится в какомто "среднем" положении. Копание осуществляется поворотом ковша 15 с помо55щью гидроцилиндра 16 или поворотом.ковша 15 и неподвижной части рукояти 6 относительно шарнира 13 гидроцилиндрами 14, Если по...

Номер патента: 1395270

Опубликовано: 15.05.1988

Авторы: Алехина, Бузлама, Пелевин, Шенцова

МПК: A23K 1/16

Метки: витаминов, премиксах, стабилизации

...хранения содержание витамина А снижается на 20,6%. В процессе хранения премиксов нового варианта, содержащих 5, 20 и 35% фумаровой кислоты, не обнаружено достоверного различия в содержании витамина А по сравнению с базовым вариантом (Р)0,05). Введение в состав премикса фумаровой кислоты в количественных пределах от 40 до 85% способствует практически полному сохранению активности витамина А.С увеличением содержания фумаровой кислоты в составе премиксов усиливается 82,5 79,4 84,3 80,1 84,9 81,1 86,7 83,4 95,4 94,1 98,1 96,2 0 0 0 0 18,6 0 21,4 13,2 38,6 28,6 70,2 61,1Показатели Сантохин Фумароваякислота 45 Посажено на откорм бройлеров Пало за периодопытаПроцент сохранностиСдаточная масса тела одного брой лераПолучено дополнительно мяса,...

Номер патента: 1388517

Опубликовано: 15.04.1988

Авторы: Жабинец, Костенюк, Пелевин, Смирнов

МПК: E02F 3/18, G01M 19/00

Метки: действия, машин, моделирования, нагрузок, непрерывного, органов, рабочих, стенд

...связаны с рамой 9,Стенд работает следующим образом.Роторное колесо 1 приводится во вращение. С включением гидроцилиндров 8 происходит подача торцового 4 и бокового 5 нагружателей к ковшам 2, на которых расположены зубья с роликами 3. Ролики 3 взаимодействуют с выпуклостями замкнутых эластичных нагружателей 4 и 5. При этом выпуклости образуются между стяжками 6 путем подачи в полости 7 жидкости или газа под регулируемым давлением.При дальнейшем качении роликов 3 по выпуклости между стяжками 6 нагружателей 4 и 5 происходит имитация процесса резания грунта, при которой величина силы взаимодействия ролика 3 ковша 2 изменяется от некоторого максимума до минимума, причем период изменения величины этой силы равен величине интервалов между...

Номер патента: 1384664

Опубликовано: 30.03.1988

Авторы: Костенюк, Пелевин, Подмазко, Фомин

МПК: E02F 3/08

Метки: орган, рабочий, траншеекопателя, цепного

...цепи 1 с ковшами, установлены толкатели 16.Рабочий орган цепного траншеекопателя работает следующим образом.Работа тяговой 1 и вспомогательной 2 цепей осуществляется от одного привода, Причем крутящий момент оттяговой цепи 1 к вспомогательнойцепи 2 передается посредством мультипликатора 4. При включении двигателя начинают вращаться приводныезвездочки 6 и 7 и через цепи вращение передается на натяжные звездочки 8 и 9. При этом происходит взаимодействие ковша 3 с грунтом.На ковш 3 действует сила копанияР, которая стремится заставить егодвигаться в противоположном направлении, Опорные ролики 11, в которыхпальцами 10 крепится ковш 3, при помощи фиксирующего приспособления 13фиксируют ковш 3 на пепи 1 и не позволяют ему двигаться в обратном...

Номер патента: 1372023

Опубликовано: 07.02.1988

Авторы: Баладинский, Банко, Костенюк, Малышев, Пелевин, Смирнов, Фомин

МПК: E02F 5/32

Метки: рыхлитель

...образом. 5Перед началом рыхления шток гидро- цилиндра 6 втянут, стойки 2 подняты и наконечники 3 находятся над уровнем грунта и раздвинуты на какую-то величину 1. При движении базовой 1 О машины 1 шток гидроцилиндра 6 выдвигается на требуемую величину, балка 7, действуя через проушины 8 на стойки 2, опускает их, и наконечники 3 начинают заглубляться в грунт, При 15 этом расстояние между ними уменьшается. Тяги 5. удерживают стойки 2 от, поперечного перемещения (фиг. 5).При достижении требуемой глубины рыхления Н (фиг. 2) наконечники 3 сдвигаются вплотную (е = О) своими опережающими ребрами 10, и рыхлитель работает как одноэубый, при этом длина тяг 5 подобрана таким образом, что глубина рыхления Н соответству ет максимально возможной...

Номер патента: 1364744

Опубликовано: 07.01.1988

Авторы: Баладинский, Костенюк, Литус, Пелевин, Семенова

МПК: E02F 5/08

Метки: орган, рабочий, траншейной

...работе электродвигателя 6вал 7 передает крутящий момент цевке З 58, которая в свою очередь вращает спомощью пальцев 4 опорное кольцо 1и кольцо 5, При поступательном движении рабочего органа кольцо 1 с помощью режущих элементов 2 непрерывно врезается в грунт, разрабатываяего в виде узкой кольцеобразной цели,не нарушая массив грунта вне ее,что исключает непроизводительные потери энергии на разрушение всего объема грунта, определяемого размерамитраншеи. Неразрушенная часть массивагрунта в форме стержня поступает через накопитель 10 в лоток 11.При этом не происходит образование призмы волочения, перемешиваниягрунта, что исключает потери на трение грунта о грунт и материал лотка,а это уменьшает. затраты энергии призаполнений, Когда лоток 11...

Номер патента: 1364599

Опубликовано: 07.01.1988

Авторы: Костенюк, Литус, Пелевин

МПК: B66C 23/16

Метки: башенный, кран

...11, механизм 12 передвижения стрелы с зубчатой рейкой 13,прикрепленной к стреле 2 и входящейв зацепление с зубчатым колесом 14,находящимся на поворотной платформе3, ходовую раму 15 с механизмом передвижения крана и балластом. Стрела2 имеет коробчатое сечение с проемом16 на боковой поверхности для прохождения консоли 6, опорные ролики 17для восприятия крутящего момента,концевые выключатели 18 и амортизирующие устройства 19.В башне 1 имеется сквозной проем20 для прохождения стрелы 2 и боковой проем 21, соосный боковому проему 16 стрелы 2. К обоим концам стрелы 2 прикреплен канат 22, проходящий,над оголовком башни 1 через натяжнойблок 23 с упругим элементом 24. Для уменьшения трения между консолью 6 и стрелой 2 на консоли 6...

Номер патента: 1362792

Опубликовано: 30.12.1987

Авторы: Баладинский, Костенюк, Пелевин, Фомин

МПК: E02F 5/08

Метки: землеройной, орган, рабочий

...в сторону вращения диска, при этом расстояние от транспортирующей лопатки до режущего элемента увеличивается к периферии диска. Диск 2 в его центральной части имеет конусный обтекатель 6 с режущими и транспортирующими элементами,Рабочий орган землеройной машины работает следующим образом.В результате движения стойки 1 со скоростью базовой машины Ч и вращения вала привода 5 с угловой скоростью м диск 2 разрабатывает грунт режущими элементами 3 и конусным центральным обтекателем 6. В результате наклона плоскости диска 2 в сторону, противоположную движению базовой машины на угол з, и применения диска 2, имеющего небольшую толщину (у дисковых фрез Я = 1,3 м, толщина составляет 10 - 15 мм), весь разрушаемый грунт находится над рабочим органом...

Номер патента: 1361264

Опубликовано: 23.12.1987

Авторы: Баладинский, Войтушенко, Кисленко, Пелевин, Свириденко, Тинченко, Фомин

МПК: E02F 9/28

Метки: землеройной, ковш

...ул. Проектная, 4 Изобретение относится к разруше нию грунтов и может быть использовано, в частности, в рабочих органах строительных и горных машин.Цель изобретения - повышение долговечности режущей кромки за счет снижения силы резания.На фиг.1 показан ковш, общий вид; на фиг.2 - разрез А-А на фиг.1; на 10 фиг.3 - разрез Б-Б на фиг.1.Ковш эемлеройной машины содержит днище 1 с режущей кромкой 2, на которой через один размещены основные 3 и укороченные 4 дополнительные 15 зубья, выполненные в виде клиньев с верхней 5 и нижней 6 плоскими гранями. Каждый основной зуб 3 снабжен выступом в виде трехгранной пирамиды 7, установленной на верхней грани 5, 20 Основание 8 пирамиды 7 направлено в сторону, противоположную режущей кромке 9...

Номер патента: 1355675

Опубликовано: 30.11.1987

Авторы: Костенюк, Матвиенко, Пелевин, Шапиро

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...приводит к разгрузке ковша 4. Пластины 13 установлены на оси 10 с наклоном относительно линии днища ковша 4 с таким расчетом, чтобы, проворачиваясь, они, а вместе с ними и стенки 11 и 12, описывали дугу более 90, что обеспечит полную разгрузку ковша 4. Повернув пластины 13 в вертикальное положение, захват 16 не создает больше момента, способствующего фиксированию ковшей 4 на роторном колесе 1, только удерживает стенки 11 и 2 в раскрытом положении. В дальнейшем захват 16 вследствие того, что скорость транспортера больше скорости роторного колеса, вступая во взаимодействие с днищем 5 ковша 4, проворачивает ковш 4 вокруг оси ролика 7, что приводит к растормаживанию фиксирующего устройства, а ковш 4 получает возможность двигаться по...

Номер патента: 1352004

Опубликовано: 15.11.1987

Авторы: Баладинский, Костенюк, Пелевин

МПК: E02F 1/00, G01L 1/22

Метки: исследования, процесса, резания, стенд

...в подшипниках оси ) лоск 3, жестко свя:(анных с нанправляю(ними 4, с которь(ми жестко соелицеп контейнер 0 1,)я разрушаечой срелы. В цаправляк)ппих 4 усгацовлеца тсцзомстрическая тележка 6 с режу)пим элементом 7, ичск)шая;(ривол 8. 1 х правой стйкс 3 присоелинсн гилроРп,ицлр 1. я и левой привод поворота 111. Сгсцл работает слелук)шим Г)1)разо).(;чсР(цы) режу(пий элемент 7 выстав,)яют па нужную глубину резания. 11 ри пом)пи прпволя 1 О произволится поворот осей ) стоек 3, д вместе с ними системы, сосОяНГ(.й из жсст ко осли нен 3 ых И )3 и р З 13 5)к)1 Ги х 4, контйцсры 5, тензометричсской тележки 6 с прР 31)л)ч 8 и гилропилинлра 11, В вертикальной п,(оскости на требуемый угол Здтч при почоши лвижсция шгокя гцлропРЛи(лрз 9...

Номер патента: 1350266

Опубликовано: 07.11.1987

Авторы: Баладинский, Костенюк, Пелевин, Шапиро

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...вокруг оси ролика 6что приводит к растормаживанию Фикси прующего механизма 4. Ковш 2 в данномположении имеет кинетическую энергию2шЧ- где ш - масса ковша 2, а Ч окружная скорость роторногс колеса, и потенциальную энергию равную ш 1, где- ускорение свободного падения Ь=2 К, где й - радиус роторного колеса.Расторможенный фиксирующий механизм 4 позволяет ковшу 2 свободно двигаться по направляющим рогорного колеса 1 под действием силы тяжести. При этом потенциальная энергия ковша 2 переходит в кинетическую, достигающую в точке начала копания значения ш(Ч,+Ч ) /2, где Ч - скорость движегния ковша 2 по направляющим роторного колеса 1; Ч = 2 о 11. В точке соприкос.-.овения ковша с грунтом, ковш 2, име/е" энергию ш(Ч +Ч ) /2....

Номер патента: 1348455

Опубликовано: 30.10.1987

Авторы: Костенюк, Либерзон, Новак, Пелевин

МПК: E02F 3/413

Метки: грунта, разработки

...4, гидроцилиндр 5 управления рукоятью, штангу 6, гидроцилиндр 7 управления штангой, рабочий орган, состоягций из ножей 8, передвигающихся вдоль направляющих 9, скользягггую втулку 10, к которой при помощи упругих муфт 11 присоединены горизонтальные брусья 12, последние внешними концами установлены н окна, прорезанные в верхней части ножей 8, гидроцилиндр 13 управления скользящей втулкой 10. Устройство может иметь нибровозбудители 14 наиранленцых колебаний, установленные на ножах 8.Устройство работает следующим образом.При помощи гидроцилиндрон 3 и 5 изменяется вылет стрелы 2 и рукояти 4, рабочий 25 орган устанавливается в необходимое положение. Скользящая втулка 1 О устанавливается в крайнее верхнее положение ири помощи...

Номер патента: 1343356

Опубликовано: 07.10.1987

Авторы: Алехина, Пелевин, Шенцова

МПК: G01N 33/48

Метки: биологических, витамина, материалах

...при длине волны 520 нм в кюветах с толщиной поглощающего свет слоя 1 О мм относительно 07-ного раствора этанола,Расчет содержания витамина У(х) проводят по калибровочному графику, построенному по стандартному раствору с концентрацией витамина 1 мг/см пользуясь формулой Е Ч 10"х (кг/т) =,где К - масса витамина, найденнаяпо калибровочному графику,мг:Ч - объем водного экстракта,см;Ч, - объем фильтрата взятыйна анализ, смЭ,ш - масса навески премикса, г;1) - коэффициенты перевода миллиграмов в килограммы (числитель) и1 граммов в тонны (знаменатель).Полученные результаты испытанияпредлагаемого и известного способовопределения витаминаприведены втабл, 1 и 2 (введено витамина У впремиксы 30,0 кг/т),Анализ экспериментальных данныхпоказывает, что...

Номер патента: 1339206

Опубликовано: 23.09.1987

Авторы: Власов, Пантелюк, Пелевин

МПК: E02F 3/08, G01M 19/00

Метки: действия, испытания, машин, непрерывного, стенд

...гока в визе тормоза-гс нераторз 6.Нагружатель 1 содержит электрическую нагрузку с кзтушками 7 индуктпвности, внутри которых расположены сердечники 8, кинематическп связанные с п.(дстиной 9, передающей н нд режущие элементы 1 О, снабженные роликами 11, испытуемого цепного органа 12 Пг(дс(инд ) п(дрнирно укреплена нд цепи 2 и сндбжспд пру жпной 13, закрепленной к сгсйкс 14.Нагружение ссупссствлястся слс;(ук(цим образом.Испытываемый цепной рдбсчий орган устанавливают тдк, цтобы мсж;(у роликами 11 и пластиной 9 был необходимый зазор, и затем фикс ирук)т. После чего икаю (ант нрдщенпрабочего органа 12. Пластина ) за счет действия пружины 13 находится в крайнем положении (фиг 4). 3, счсч перед;(- чи движения от испыгусмс(с рдбсчего...

Номер патента: 1310666

Опубликовано: 15.05.1987

Авторы: Либерзон, Пелевин

МПК: G01M 13/02

Метки: винтовых, испытания, передач, стенд

...в качестве нагружателя электромагнита постоянного тока и пружины растяжения, суммасил которых при работе стенда всегдапостоянна.На фиг, 1 изображена кинематическая схема стенда; на фиг2 - графикзависимости силы, действующей насердечник со стороны обмотки электромагнита, и силы упругости пружины растяжения от величины перемещения гайки испытуемой передачи; нафиг. 3 - расчетная схема обмоткиэлектромагнита,Стенд содержит основание 1 с направляющими 2 и 3, предназначеннуюдля крепления к гайке 4 испытуемойпередачи траверсу 5 с опорами 6 и 7качения на концах, которые размещены в направляющих 2 и 3, Реверсивныйпривод 8 предназначен для кинематической связи с винтом 9 испытуемойпередачи,К траверсе 5 прикреплены две тяги 10 и 11, параллельные...

Номер патента: 1034458

Опубликовано: 23.01.1987

Авторы: Пелевин, Пылин, Разумов, Смирнов, Терехин, Царев, Чистяков

МПК: F16K 17/14

Метки: клапан, предохранительный

...элемент 9, имеющий несквозное отверстие и ослабленное сечение. Разрывной элемент байонетно закреплен в штоке 8. Полости предохраняемой системы, в которых размещены сильфоны, сообшающиеся с помощью отверстия 10 в корпусе 1, герметизированы. Наштоке 8 закреплены вилка 11 с роликом 12, сжимающая пакет упругих элементов (тарельчатые пружины) 13, усилие сжатия которых направлено на обрыв ослабленного сечения разрывного элемента 9. Шток 8 с вилкой 11 зафиксирован от осевого перемещения клиновидной опорой 14, расположенной в направляющих роликах 15 корпуса 1, Клиновидная опора снабжена дополнительной клиновидной поверхностью 16 с обратным углом, выполнена с байонетным зацеплением 17 и наклонной торцовой поверхностью 18, контактирующей с...

Номер патента: 1269902

Опубликовано: 15.11.1986

Авторы: Дикун, Котляров, Линевич, Моцохин, Пелевин, Поляков, Поповский

МПК: B21D 51/10

Метки: резервуаров, цилиндрических

...ролик 8, обращенный в орину ро)иков 6 и 7 Направ ляюшей для копирных роликов 7 и 8 служит первый ярус О монтируемого резервуара. К внутренней поверхности первого яруса 10 прикреплен направляющий желоб 11. К верхней кромке наружной поверхности яруса 10 равномерно по окружности прикреп- Зо лсны упоры 12, возвышающисся над торцовсй поверхностью 13 упомянутого яруса 10. Рулсигная заготовка обозначена поз. 14.Предлагаемый способ осуществляют следующим образом.Внутри уже смонтированного первого З 5 яруса 10 изготавливаемого вертикального цилиндрического резервуара устанавливают тележку 1 так, чтобы ролик 7 вошел в привод вращения поддона 4, который, поворачиваясь вокруг оси 2 за счет упругости разворачиваемой рулонной заготовки, заставляет...

Номер патента: 1222015

Опубликовано: 07.11.1986

Авторы: Вортман, Еремин, Кельбалиханов, Лурье, Пелевин, Савина, Стефанце

МПК: G01C 3/08

Метки: волн, высот, морских

...реализован принцип корпусного измерения малых интервалов времени. Он содержит два генератора меандров, работающих в старт-стопном режиме с частотами 20 и 20,2 мГц, схему сов падений, счетчик импульсов и линиюзадержки.Лазер 1 и фотоприемник 3 расположены рядом, так что их оптические оси вертикальны и закреплены на ги 50 ростабилизированной платформе 9.Устройство работает следующим образом. Устройство, закрепленное на гиростабилиэированной платформе 955 (фиг, 2), устанавливается на борту судна. С помощью гиростабилизированной платформы осуществляется компенсация угловых смещений при качке. Излучение лазера 1 после отражения от вращающегося зеркала 5 направляется на морскую поверхность. Угол наклона зеркала определяет угол лока" ции ес...

Номер патента: 1266928

Опубликовано: 30.10.1986

Авторы: Демиденко, Пелевин

МПК: E02F 3/08, G01M 19/00

Метки: баровых, испытания, машин, стенд

...барабан 5 с пластиной 8, передающей нагрузку на режущие элементы 9, снабженные роликами 1 О, испытываемого барового рабочего органа, 11, Пластина 8 снабжена пружиной 12, крепящейся к раме 13, и установлена таким образом, что может свободно передвигаться по направляющим 14, расположенным на раме 13.При вращении испытываемого барово- ЗО го рабочего органа 11 режущие элементы .9 контактируют с пластиной 8 через ролики 10, которые способствуют плавному входу в зацепление и выходу из него с пластиной 8, передающей 35 нагрузку на испытываемый баровый рабочий орган 11. Цепная передача 2 установлена на раме .15, на концах которой располо жены звездочки 16 и 17. Тормоз 3 установлен на ведущей звездочке. Рама 15 крепится консольно на оси...

Номер патента: 1263224

Опубликовано: 15.10.1986

Авторы: Балан, Пелевин, Степаненко, Тиняева

МПК: A61B 5/10

Метки: животных, исследования, поведения

...дверцу 7 возвратного коридора 5попадает в отсек 2 А. Предприняв ряд безуспешных попыток дотянуться до корма(платформа с кормом расположена на недосягаемой для животного высоте), животноеза петлю 14, прикрепленную к выступу 13,пытается двигать платформу 12 по продольному вырезу 15, но упирается в стенку камеры 2, либо в прозрачную перегородку 3с заблокированной дверкой 4, за которойживотное видит кубик с петлей 16.Убедившись в бесплодности попыток завладеть кормом и продолжая поисковоедвижение, животное снова через возвратныйкоридор 5 попадает в камеру 1, а из неечерез дверцу 8 и возвратный коридор 6 в отсек 2 Б камеры 2.При этом в момент активного открыванияживотным дверцы 8, соединенной с дверцой 4,обе дверцы открываются и животное...
