Триггер шмитта

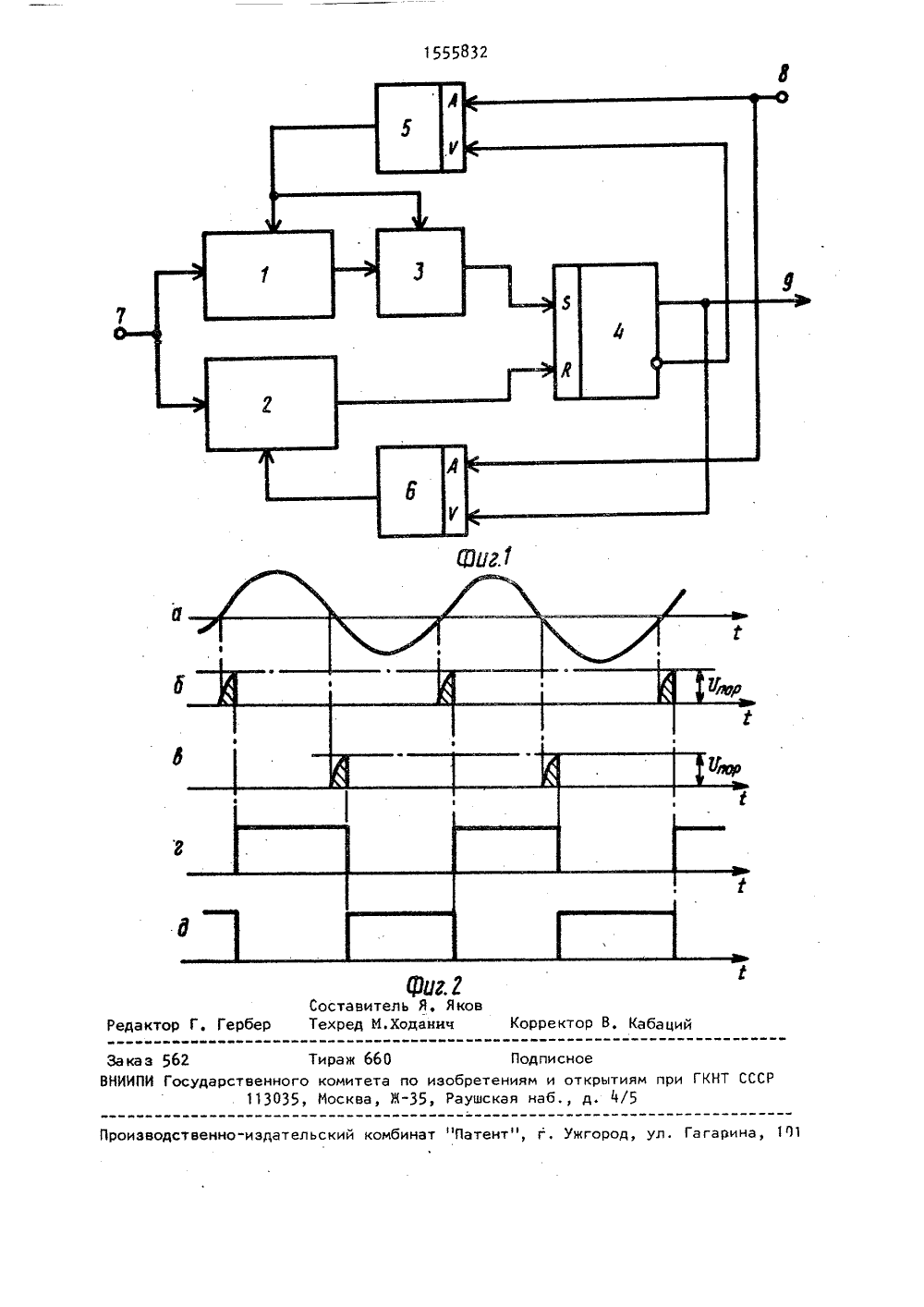

(71) Конструкторское бюро "Шторм" приКиевском политехническом институтеим, 50-летия Великой Октябрьской социалистической революции(56) фролкин В,Т, Импульсные устройства, - И.: Машиностроение, 1966,с. 181, рис. 5,56,Авторское свидетельство СССРИ 660211, кл. Н 03 К 3/295, 1971. Изобретение относится к импульснойтехнике и может быть использовано вустройствах формирования импульсов,Цель изобретения - уменьшение потребляемой мощности,На Фиг, 1 приведена Функциональнаясхема триггера Шмитта; на Фиг, 2диаграммы напряжений в различных точках схемы.Триггер Шмитта содержит первый 1и второй 2 пороговые формирователи,вход первого порогового формирователя1 соединен через инвертор 3 с В-входом триггера 4, а выход пороговогоформирователя 2 соединен с К-входомтриггера 4, инверсный и прямой выходы триггера 4 подключены к управляю-щим входам ключей 5 и б, вход 7 устройства соединен с входами пороговыхформирователей 1 и 2, шина 8 питанияподключена к аналоговым входам ключей 5 и б, выход ключа 5 соединен свходами питания порогового формироваавотеля 1 и 6 соедин го Форми триггера ства,Сл Сл Сд 00 ОСУДАРСТНЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГННТ СССР ОПИСАНИЕ ИН АВТОРСКОМУ СВИ(57) Изобретение относится к импульсной технике. Цель изобретения - уменьшение потребляемой мощности, ТриггерШмитта содержит инвертор, два пороговых формирователя, два ключа и триггер. Введение двух ключей приводит ктому, цто пороговые переклюцатели иинвертор потребляют ток только во вре.мя переключения триггера, а это позволяет уменьшить потребляемую мощносгь. 2 ил,инвертора 3, а выход клю н с входом питания порог ователя 2, прямой выход 4 является выходом 9 уст р Шмитта работает следую Тригге щим образом.На вход 7 поступает сигнал, например, синусоидальной Формы (Фиг, 2 а), При пересечении нулевого уровня при нарастании входного сигнала открывается пороговый формирователь 1, на выходе инвертора 3 появляется быстро- нарастающее напряжение (фиг, 26), которое при достижении уровня Ч по входу В запускает триггер 4 (Фиг. 2 г)При этом на инверсном выходе триггера 4 появляется логический "0" (фиг, 2 д), ключ 5 закрывается и питание отключа-ется от порогового Формирователя и инвертора 3. Поэтому напряжение на выходе инвертора (фиг, 26) падает до нуля, В это же время на прямом выходе(фиг, 2 г), открывается ключ 6 и питание подается на пороговый Формирователь 2. Пока входное напряжение (фиг,2 а) больше нуля, пороговый Формиро"ватель 2 заперт по входу и тока непотребляет, При пересечении нулевогоуровня при убывании входного сигналаоткрывается пороговый Формирователь 2,10на его выходе появляется быстронарастающее напряжение (Фиг, 2 в), котороепо входу К сбрасывает триггер ч (Фиг,2 г), При этом на прямом выходе триггера ч появляется логический "0",клюц 6 закрывается и питание отключается от порогового Формирователя 2,напряжение на выходе которого падаетдо нуля (Фиг. 2 в), На инверсном выходе триггера 4 появляется логическая"1" (фиг, 2 д), открывается ключ 5 ипитание снова подается на пороговыйформирователь 1 и инвертор 3, которыезаперты по входу пока входное напряжение (Фиг, 2 а) меньше нуля, и т.д.В результате элементы 1-3 потребляютток от источника только в течениекоротких промежутков времени заштрихованных на Фиг, 2 (б и в). При этомдлительность промежутков воеменитем.меньше, чем выше быстродействиеэлементов 1-3. Поскольку при повышении быстродействия элементов 1-3 возрастает потребляемый ими ток, то впредлагаемом устоойстве сохраняетсяпостоянство велицины потребляемоймощности от источника питания (токвозрастает, промежуток времени уменьшается) при вариациях быстродействияэлементов 1"3 для какой-либо частотывходного сигнала,40При увеличении цастоты входногосигнала мощность, потребляемая от .источника питания в предлагаемом устройстве возрастает. Если полагать, чтона максимальной рабочей частоте длительность фронтов пороговых формирователей составляет 104 от периодавходного сигнала, то в этом случаеэкономия потребления энергии по срав"нению с известным будет в 10 раз. Наболее низких частотах экономия буд;тпропорционально больше. Собственноепотребление триггера 1 и ключей 5 и6, выполненных на КИОП-элементахсравнительно невелико, тем более, чтоэти элементы сами потребляют энергиюв основном на Фронтах импульсов,Предлагаемый триггер Шмитта можетиспользоваться в автономных комплексах с питанием от аккумуляторов илибатарей, где требуется большая экономицность,Формула изобретения Триггер Шмитта, содержащий первый и второй пороговые Формирователи,входы которых подклюцены к входу уст" ройства, выход первого порогового Фор. мирователя через инвертор соединен с Б-входом триггера, выход второго Формирователя соединен с К-входом триггера, выход триггера соединен с выходом устройства, о т л и ц а ющ и й с я тем, что, с целью уменьшения потребляемой мощности, введены первый и второй ключи, аналоговые входы которых подключены к вине питания, а управляющие входы соединены соответственно с инверсным и прямым выходами триггера, выход первого ключа соединен с входами питания первого порогового формирователя и инвертора, выход второго ключа соединен с входом питания второго порогового Формирователя,
