Партала

Номер патента: 1053141

Опубликовано: 07.11.1983

Автор: Партала

МПК: G09G 1/16

Метки: координат, отображения, системы, трубки, экране, электронно-лучевой

...сумматора, другой вход второго сумматора соединен с установочным входом первого сумматора и управляющим входом регистра остатка, выход третьего блока сравнения соединен с установочным входом счетчика и счетным входом триггера.На фиг. "1 представлена функциональная схема устройства отображения системы координат на экране ЭЛТ; на фиг, 2 - функциональная схема блока модуляидентичных схем); на фиг. 3 в . вид системы координат на экране ЭЛТ.Устройство содержит синхронизатор , счетчик 2 координат Х и У, регистр 3 координат Х и У, управляющий вход 4, пер. вый 5 и второй 6 блоки сравнения, информационный вход 7, элемент 2 И-ИЛИ 8, элемент ИЛИ 9, первый коммутатор 10, элемент И 11, блок 12 памяти, аналого цифровой преобразователь 13, блок 14...

Номер патента: 1051565

Опубликовано: 30.10.1983

Автор: Партала

МПК: G01H 3/06

Метки: генератор, инструмента, частот, шкалы, электромузыкального

...- 4-11 импульсов, выходы 5-1 - 5-12 устройства, причем выход задающего генератора 1 соединен с входом первого делителя 2-1 частоты, выход старшегоразряда которого соединен с входомвторого делителя 2-2 частоты, выходывсех разрядов первого 2-1 и второго2-2 делителей частоты подключены квходам первого сумматора 3-1, первая группа входов каждого последующего сумматора 3-2 - 3-11 подключена к выходам предыдущего сумматора3-1 и. 3-10, а вторая группа входовкаждого сумматора, начиная с третьего, 3-3 - 3-11 соединена с выходамиразрядов соответствующего делителя2-3 - 2-11 частоты, вторая группавходов второго сумматора 3-2 соединена с выходами разрядов второго делителя 2-2 частоты, вход каждого -гоиз одиннадцати счетчиков 4-1 - 4-11импульсов...

Номер патента: 1049899

Опубликовано: 23.10.1983

Автор: Партала

МПК: G06F 7/02

Метки: значений, ранжирования, экстремальных

...блока управления,второй вход которого соединен с выходом генератора тактовых импульсов,пер 40 . вый выход блока управления соединен с первым входом элемента И, введен переключатель, первый вход которого соединен с шиной входных данных устроиства и первым входом блока сравм45 нения второй вход .- с выходом бу-, ферного регистра и вторым входом блока сравнения, третий вход подключен к выходу основного регистра и информационному входу буферного регистра, а вчход - к информационному входу ос- новного регистра, выход генератора,а тактовых импульсов соединен с вхо-. дом счетчика рангов и со вторым входом элемента И , выход которого подключен к управляющим входам основного и бЩ.рного ре. гистров, выход блока сравнения соеди 99 4нен с третьим...

Номер патента: 1028631

Опубликовано: 15.07.1983

Авторы: Бобрик, Куслеева, Партала

МПК: C04B 25/02

Метки: искусственного, мрамора, смесь, сырьевая

...высоким водопоглошением.Бель изобретения - повышение прочности и снижение водопоглощения искусственкого мрамора.Бель достигается тем, что сырьевая смесь для изготовления жиусственного мрамора, включакицая эпоксидную смолу, дибутилталат, полиэтиленполиамин и ми неральный наполнитель, содержит в качестве минерального наполнителя крошку 631 2гипсовой керамики фракций 0,14-0,3 мм и 2-12 мм при следующем соотношении компонентов, мас. %:Эпоксидная смола 7,90-9,48 .Йибутидталат 1,55 1,87Полиэтиленполиамин 1,05 1,25Крошка гипсовойкерамики:фракции 0,12 0,3 мм 52,5-71,6фракции 2-12 мм 17,0-37,0Крупная фракция определяет цветовую гамму получаемого искусственного мрамора, мелкая заполняет промежутки между частицами крупной фракции и является...

Номер патента: 1016792

Опубликовано: 07.05.1983

Автор: Партала

МПК: G06G 7/12

Метки: вычислительное

...элементов И 4 и 5 селектируются пачки импульсов опорной часмым выходом управляемого генератора 15тоты. Количество импульсов в пачке1, подключенного инверсным выходомна выходе элемента И 4 равно п=кхйэ,к первому входу второго элемента И 5. И 4 - эЭлемент И 5 соединен выхсдом со счетным входом первого счетчика б, а вто".Период Г и частота ЙП р димпульсов управляемого генератора 1рым входом - с выходом генератора 7О соответственно равнытактовых импульсов и со вторым входом элемента И 4. Элемент И 4 подключен выходом к счетному входу второгосчетчика 8, соединенного выходами Е=1разрядов с первой группой входов бло с(х+ука 9 сравнения кодов, подключенного . Пачки импульсов с выходов элеменвторой группой входов к выходам раз- тов И 4 и 5...

Номер патента: 1008896

Опубликовано: 30.03.1983

Автор: Партала

МПК: H03K 4/92

Метки: генератор, импульсов, колокольной, формы

...точность и надежность работы.Цель изобретения - повышение точности и надежности работы устройства.Поставленная цель достигается тем,что в генератор импульсов колокольной форьы, содержащий преобразователь код-напряжение, функциональныйгенератор импульсов, введены компаратор и генератор белого шума, выходкоторого соединен с первым входомкомпаратора, второй вход которогосоединен с выходом функциональногогенератора импульсов и первым входомпреобразователя код-напряжение, второй вход которого соединен с выходом укомпаратора..35На фиг. 1 приведена структурнаяэлектрическая схема предлагаемогоустройства, на фиг. 2 - эпюры, поясняющие его работу.Устройство содержит преобразователь 1 код-напряженне, выполненный например, на управляемом...

Номер патента: 978156

Опубликовано: 30.11.1982

Автор: Партала

МПК: G06F 17/18

Метки: значений, максимальных, процесса, случайного

...1-й канал, то переключения каналов не произойдет, пока этот пик не запишется в соответствующий пиковый детектор 3 Даже если на выходе )-й схемы сравнения 4,)появится логическая "1", то она не запишется в соответствующий триггер б, пока не придет импульс с элемента 8 задержки, который поступает на С-входы (тактовые) триггеров 6,1,6.2 г б.п. Время задержкивыбирается исходя из верхней частоты спектра случайного процесса Т = 12 верхИогут быть случаи, когда на двух или более пиковых детекторах записаны одинаковые минимальные уровни.Во избежание одновременного включения двух или более каналов в дежур 10 ческой "1". В течение сравнительно короткого времени на всех пиковых детекторах записываются некоторые З 0 значения случайного процесса,...

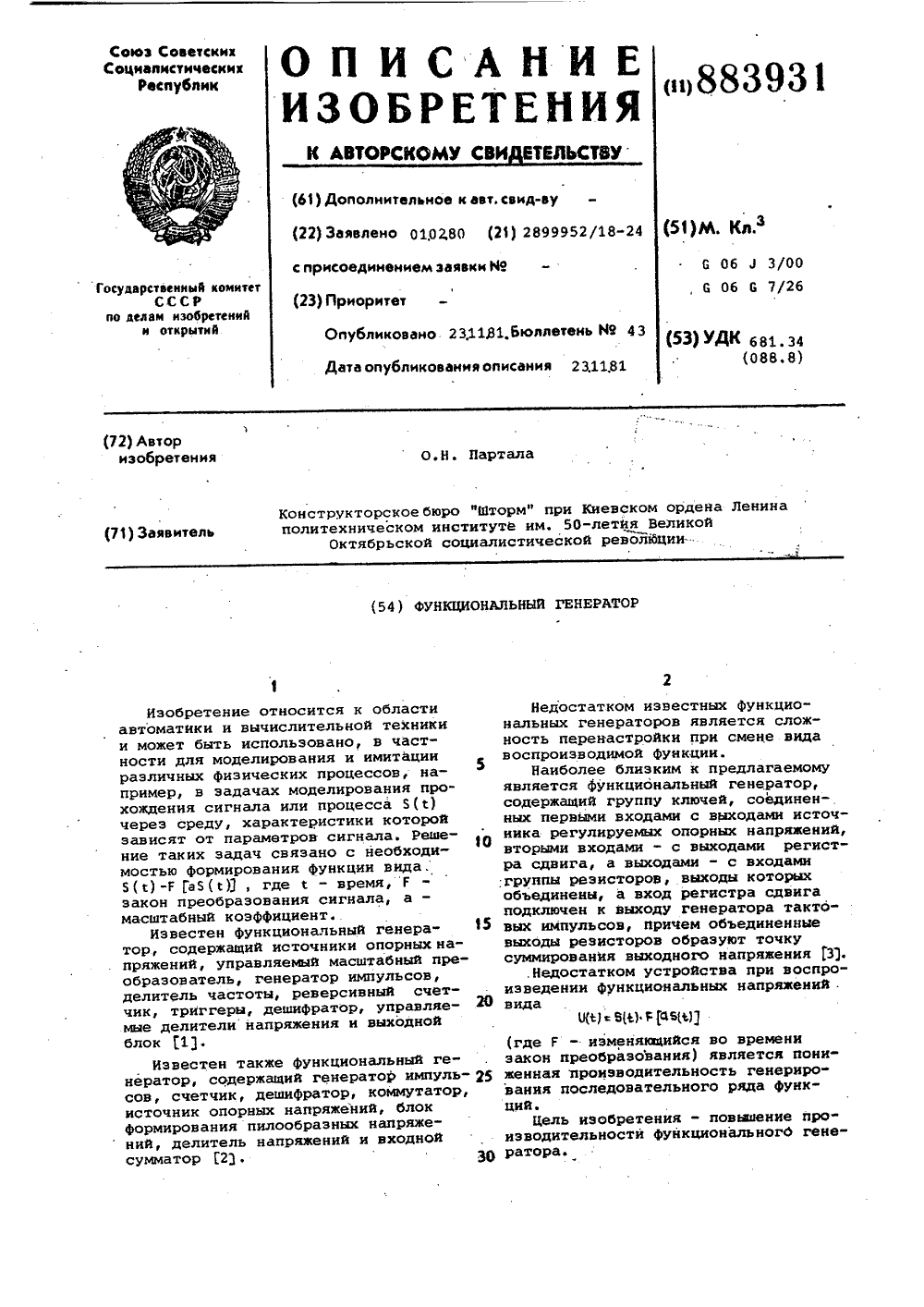

Номер патента: 883931

Опубликовано: 23.11.1981

Автор: Партала

МПК: G06J 3/00

Метки: генератор, функциональный

...блок 5 соединен цифровым входом с выходом блока 6 памяти, а аналоговым входом - с объединенными выводами резисторов 4 группы резисторов и с входом аттенюатора 7, выход которого через аналого-цифровой преобразователь 8 подключен к адресному входу блока 6 памяти.Блок 6 соединен входом записи с выходом управляемого генератора 9 кодов, а входами управления записью- считыванием - с управляющими выходами блока 10 управления режимами записи-считывания. Блок 10 подключен информационным выходом к входу генератора 9, а входом - к выходу генератора 11 тактовых импульсов и к входу регистра 3, Блок 6 памяти содержит два узла 12 и 13 оперативной памяти и коммутатор 14, первый и второй сигнальные входы которого являются соответственно адресным...

Номер патента: 717798

Опубликовано: 25.02.1980

Авторы: Зотов, Маргулис, Немченко, Партала

МПК: G06K 11/00

Метки: графической, информации, считывания

...входа 13 видеотерминала, 20Устройство работает следующим образом.Электронный луч, вьгчерчивающий на экране ЭЛТ 1 отмеченный оператором фрагмент изображения, пересекает поле зренияоптически связанного с иим светового пера 2,что наблюдается, например, в процессе воспроизведения векторов, окружностей, различных кривых символов и т. д,Световой поток, поступающий на входпервого усилителя 3, преобразуется в электрический импульс, длительность которогопропорциональна координате удаления апертуры светового пера от поверхности ЭЛТ.Импульс с выхода первого усилителя 3 черезэлемент ИЛИ-НЕ 4, клапанируемый сигна-,лом 11 подсвета выбранного фрагмента, ивторой усилитель 5 поступает на модуляторЭЛТ 1, блокируя подсветку электронноголуча в зоне...

Номер патента: 666569

Опубликовано: 05.06.1979

Авторы: Боровский, Васьковский, Воллернер, Нижегольский, Партала

МПК: G11B 5/004

Метки: задержки, сигналов

...записывящие одна от дрподключенные кустройство произсигналов.Целью изобрет совому сумматору, снабжено дополни- весовыми сумматорами, узлами задержком сложения, при этом входы каждого нительных сумматоров подключены паержки, а выходы узлов задержки и выного весового сумматора подключеныожения. та На чертеже приведена блок - схема устУстройство содержит магнитный баравесовой сумматор 2, стирающую головкусываюшую головку 4 и равноотстояшиедругой воспроизводяшие головки 5, подные к сумматору 2. Устройство снабженонительными весовыми сумматорами 6, узадержки и блоком 8 сложения. оров 6 подключены параллель- тора 2. Выходы сумматоров 6 оединены к блоку 8 сложения. ючен также выход основноВходы суммат но входам сумма через узлы 7 под К блоку 8...

Номер патента: 574745

Опубликовано: 30.09.1977

Авторы: Боровский, Васьковский, Воллернер, Нижегольский, Партала

МПК: G11B 5/00

Метки: задержки, многоканальное

...дорожек зависит от назначенияустройства, длительности и полосы частот 15 обрабатываемьх сигналов, нсобходпмого количества Восгропзводящих головок - отводОВ линни задсрзг,кн, Например, для Выполнения согласованного фильтра на магнитномбарабане с 600 воспроизводящими головками 20 и сигнала длительностью 1 сек можно выбрать Л=3 - 6.1 стройство содержит магнитЫй бараоан1, Нс ДОРОЖ 1 а Х КОТ 01 ОГО РЯСПОЛ 05 КСНЫ ВОСпрозводящс голцвк 2.;.ти головки, кроме 25 последне, сосдс:ы чсрсз .лтел 3 срезансп с записывающимголовкамн -1. 11 ЯК Я 5 КД О П Д 0 Р 0 ЖС Р а С П О, с 0 Ж С Н Ы с и Ж С С т Р ающпе головки 5,Устройство работает следую;пм Ооразом.30 11 Я заппсывгон О го;Овк 4 пост паст1 зд. Ъ"а 77 Заказ 2146/8 Тирак 738 олпис Типографии, пр....

Номер патента: 441536

Опубликовано: 30.08.1974

Авторы: Кравченко, Маркачев, Партала

МПК: G01S 7/10

Метки: азимута, дальности, индикатор, секторный

...5 положения сектора, сумматор 6, регистр7 сигнальной развертки и визира, преооразователь ы код-нап+ряжейив (ПНЕ) усилитель 9 постоянного тока (ФПТ), генератор 10тока развертки по дальности, формирователь 11 запрета подсвета,электронно-лучевую трубку 12 (ЭЛТ)3Формирование сигнальной развертки и развертки визира в секторном индикаторе осуществляется слецующим образом.На вход регистра поступает либо код пеленга антенны, либо код пеленга визира, коммутация которых осуществляется блоком объединения кодов по команде, выдаваемой синхронизатором. йрй этом два старших разряда этих кодов складываются с,цвухразрядным двоичным кодом переключателя положения сектора. Такое сложение сдвигает входной код на всличину дискретности младшего из...
