Номер патента: 1043720

Опубликовано: 23.09.1983

Авторы: Айзатулов, Буинцев, Мочалов, Падалко, Рыбалко, Сакун, Цымбал, Шакиров

МПК: G09B 9/00

Метки: оператора, процессов, тренажер, энергоемких

...37 и 38 напряжения. Узел интегрирования состоит из интеграторов 34 и ключевых элементов 39.При этом управляющие выходы блока 3 задания управляющих воздействий связаны с соответствующими входами блока 5 моделирования загрузки сцпу" чих материалов, блока б имитации положения фурмы и блока 7 имитации положения конвертора, подключенного управляющим выходом к информационному. входу блока имитации положения фур720 . 8купность переключателей и кнопок. Кон , троль, эа ходом выполнения организационно-.технологических операций осуществляется с помощью контрольно-измерительных приборов блока 2 .предь-:явления информации, расположенныхна приборных панелях тренажера, атакже с помощью световых индикаторов13 и 33 блоков 5 и 7, оптически связанных с...

Номер патента: 1043500

Опубликовано: 23.09.1983

Автор: Падалко

МПК: G01M 3/04

Метки: течеискатель

...цель достигается тем, что в течеискагеле, содержащем корпус и размещенные в нем средство для отбора пробы газа и чувствительный элемент, средство для отбора газа выполнено в виде цилиндра с поршнем, а чувствительный элемент - в виде установленной на поршне нити накаливания с гибкими проводника- З 0 ми для подключения к источнику питания, а в стенке цилиндра выполнено отверстиес для выхлопа. газа, перекрываемое крышкой, шарнирно закрепленной на стенке. -На чертеже представлена конструкция течеискателя.Течеискатель содержит корпус 1, средство для отбора пробы газа, выполненное в виде эластичной насадки 2, обратного клапана 3, цилиндра 4 с поршнем 5, , 40 чувствительный элемент, выполненный в виде установленной на поршне 5 нити 6...

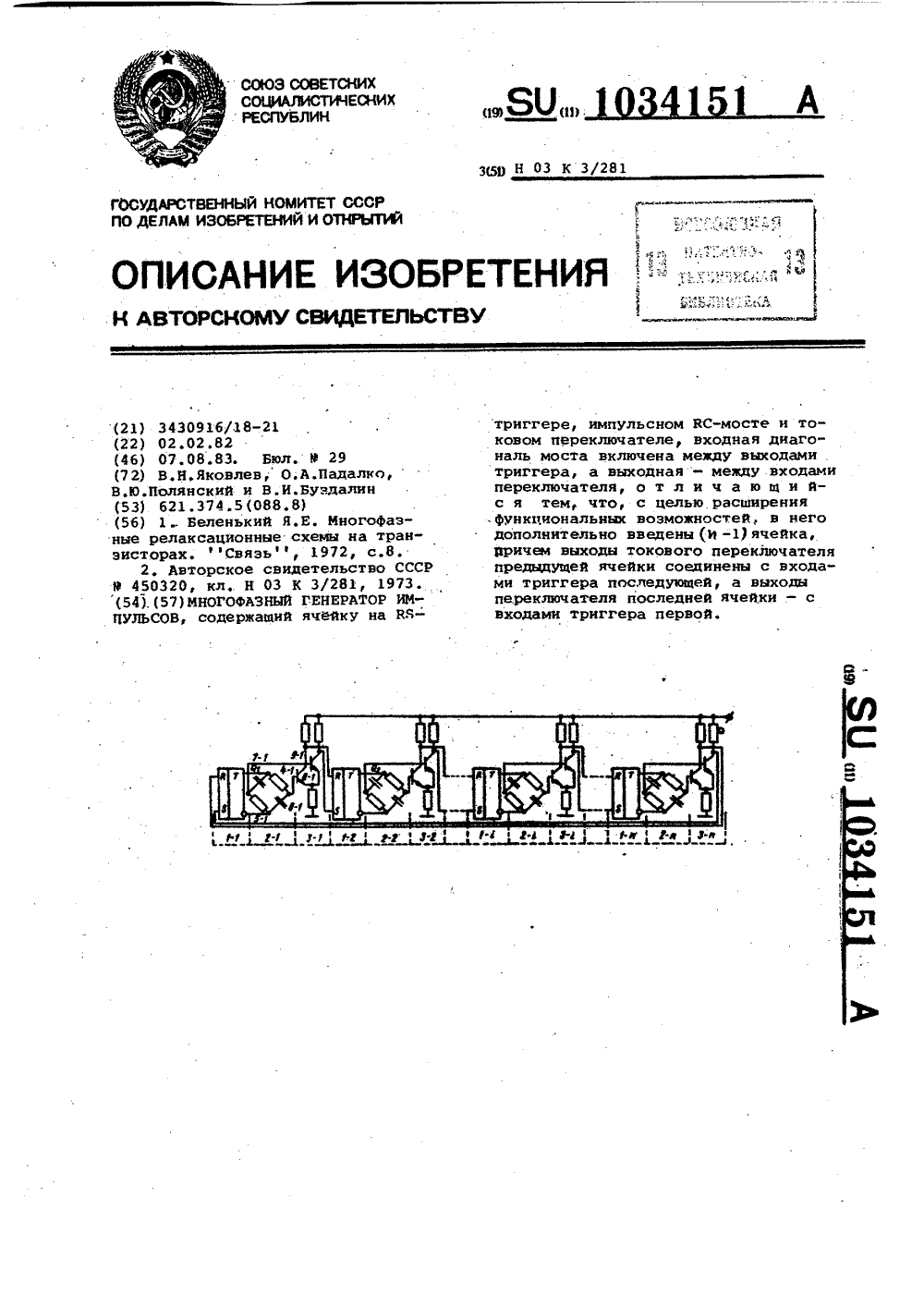

Номер патента: 1034151

Опубликовано: 07.08.1983

Авторы: Буздалин, Падалко, Полянский, Яковлев

МПК: H03K 3/281

Метки: генератор, импульсов, многофазный

...получать последовательность импульсов со скважностью, независящей от числа фаз.Известен также генератор импульсов, выполненный в виде ячейки, содержащей йя-триггер, импульсный ВС-мост и токовый переключатель, причем входная диагональ моста вклю" чена между выходами триггера, а выходная - между входами переключателя, выходы которого соединены с входом триггера 12.30указанный генератор позволяет получать лишь однофаэную импульсную последовательность.цель изобретения - расширение функциональных возможностей последнего генератора, заключающееся в создании генератора, формирующего многофаэную последовательность импульсов, скважность которых не зависела бы от числе фаэ.поставленная цель достигается 40 тем, что в многофазный генератор...

Номер патента: 1024966

Опубликовано: 23.06.1983

Авторы: Падалко, Сакун

МПК: G09B 9/00

Метки: деятельности, операторов, оценки

...выпрямителя, второго сумматора иограничителя амплитуды, и блока эацания зоны регулирования, поцкпюченногоко второму вхоцу второго сумматора,последовательно соециненные интегратори индикатор, и блок управления,выхоцкоторого подключен к управляющему вхоцу интегратора ввецены третий сумматори блок целения, поцключенный первымвходом к выхоцу ограничителя амплитуды, вторым входом - к второму выходу блока эацания зоны регулирования,а выходом - к вхоцу третьего сумматсмра, выход которого подключен ко вторымвхоцам интегратора и инцикатора,На чертеже представлено предлагаемое устройство.Устройство цля оценки цеятепьностиоператоров содержит цепц иэ поспецоватепьно соециненных первого сумматора 1, выпрямителя 2, второго сумматора 3,...

Номер патента: 1020122

Опубликовано: 30.05.1983

Автор: Падалко

МПК: A45F 4/02

Метки: ранец-плот

...области применения указанного ранца 10путем обеспечения его плавучести.Поставленная цель достигаетсятем, что в ранце, содержащем корпус,последний выполнен из телескопических конических гильз, причем наружные гильзы имеют внутри герметичнозакрытые крышками емкости для хранения груза, а наименьшие внутренние гильзы с одной стороны вы олнены глухими и соединены общей ручкой.кроме того, наружные гильзы соедифиены между собой бандажными кольцами,На фиг. 1 изображен ранец - плотв походном положении на фиг. 2 то же, готовый для переправы черезводные преграды.25Ранец - плот состоит из трехнаружных конических гильз 1 и несиал ППП фПатент",жгород, ул.Проектная,4 кольких внутренних конических гильз 2. Наименьшие внутренние гильзы 3 соединены...

Номер патента: 1016759

Опубликовано: 07.05.1983

Авторы: Барсуков, Падалко

МПК: G03B 19/12

Метки: зеркальный, фотоаппарат

...необходимо перед закреплением вынуть штифт объектива из торцовой части, что является серьезнымэксплуатационным недостатком.Цель изобретения - обеспечениевозможности использования сменных.объективов с любым средством крепления и повышение удобства эксплуатации.Поставленная цель достигается тем,что в зеркальном фотоаппарате, содержащем корпус, в котором установленоэкспонометрическое устройство с Фото,;приемником,. расположенным за сменнымобъективом с переменным резистором,, связанным с устройством установкидиафрагмы и электрически соединеннымчерез контакты на объективе и противоконтакты в корпусе с экспонометри-ческим устройством, электрический выключатель, установленный между противоконтактами и взаимодействующий с...

Номер патента: 1005091

Опубликовано: 15.03.1983

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: G06G 7/26

Метки: воспроизведения, функций

...которой осуществляется оперативное изменение обобщенного графика (предельной базовой кривой), набранного в преобразователе 4, применительно к конкретным особеноностям очередного технологического цикла. Причем, градуировка блоков задания начального 5 и конечного б значений аргумента функций производится в соответствии с функцией О(Ц = Ч(П), обратной по отношению к предельной базовой кривой, так, что входами блоков задания являются значения параметров, а выходами- напряжения, пропорциональные времени, соответствующему этим значениям параметра по предельной базовой кривой, Пример градуировки блоков 5 и б для кривой, набранной в рассматриваемом случае в преобразователе 4, приведен на фиг. 3. Устройство работает следующим образом.На блоках...

Номер патента: 1002097

Опубликовано: 07.03.1983

Авторы: Кипарисов, Левинский, Падалко, Петров, Федорович

МПК: B22F 9/16

Метки: карбида, порошка, титана

...ступенчатый нагрев и оптимальную скорость нагрева. При предложенном режиме нагрева образуется пленка карбида титана, толщинакоторой является достаточной для того, чтобы удерживать жидкий титан, ко-, торый образуется при дальнейшем нагреве. При дальнейшем нагреве скорость нагрева до заданной температуры выбирается такой, чтобы карбидная поверх" ностная пленка не успевала растворяться в жидком. титане. В качестве исходного материала используется титановая стружка размерами до 1 х 30, 1 х 18,2 мм. 0Способ осуществляют следующим образом.Полученную в результате фреэерования стружку титана размером 0,15 х 17,3 х 15 мм после промывки в . 15 ацетоне и сушки перемешивают с сажей и загружают в вакуумную печь. Карбидизацию проводят по следующему...

Номер патента: 993450

Опубликовано: 30.01.1983

Авторы: Падалко, Прочухан, Светлаков

МПК: H03K 5/01

Метки: импульсов, формирователь

...обкладка конденсатора 1 соединена с эмиттеромтранзистора 5 и через диод 3 и резис тор 8 подключена к отрицательномуполюсу источника 10, положительныйполюс которого соединен с эмиттеромтранзистора 4 и отрицательным полюсом источника 9, Точка соединениядиода 2 и нагрузки 11 соединена сколлектором транзистора 5, база ко,торого через резистор 7 подключенак отрицательному полюсу источника10, База"эмиттерный переход транзистора 4 подключен к выходу источ- Зника б.Формирователь импульсов работаетследующим образом.При подключении источников 9 и10 напряжения и отсутствии входных 40импульсов транзисторы 4 и 5 остаютсязакрытыми и конденсатор 1 заряжается через нагрузку 11,диоды 2 и 3 ирезистор 8 до напряжения, равногосумме напряжений источников...

Номер патента: 989749

Опубликовано: 15.01.1983

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/04

Метки: коммутатор

...элементе 5, устанавливаетгенератор 9 пилообразного напряжения500 в исходное состояние, опрокидывает триггер 11, подготавливая тем самым к работе дешифратор 2, и изменяет состояниесчетчика 1 импульсов, в результате чегооткрывается следующий канал в переключаюшем блоке 3.55 го блока через блок вьщеления модулянапряжения соединен со вторым входомзапоминающего эдеме.1 та и входом делителя напряжения, при этом выходы первого и второго элементов сравнения подключены соответственно ко входу ждущегомультивибратора и входу триггера, дргой вход которого соединен с выходомждущего мультивибратора, а выход - сдругими входами дешифратора,На чертеже представлена функциональ-,ная схема коммутаторе, который состоитиз счетчика 1 импульсов,...

Номер патента: 369835

Опубликовано: 30.12.1982

Авторы: Падалко, Тихомиров

МПК: G03B 17/02

Метки: корпус, фотоаппарата

...корпусамфотоаппаратов, в частности к замкамдля запирания задней крышки Фотоаппаратов.Известны корпуса фотоаппаратов,содержащие шарнирно закрепленную заднюю крышку, замок задней крышки ивилку обратной перемотки пленки, в.которых замок задней крышки сущест,вует как самостоятельный узел.Для открывания такого замка необходимо нажать на защелку, после чегооткрывается крынка, Надежность запиранця такого замка недостаточна, таккак возможно его самопроизвольное от-,крывание при случайном нажатии на защелку, Целью изобретения является повышение надежности фиксации задней крыш20 ки фотоаппарата в закрытом положении и упрощение конструкции замка.Для этого в предложенном корпусе замок задней крышки выполнен в виде Т1 И В е 869835369835 натягом в...

Номер патента: 985799

Опубликовано: 30.12.1982

Авторы: Буинцев, Динкелис, Косолапов, Мочалов, Падалко, Сакун, Цымбал

МПК: G06G 7/48

Метки: кислородно-конверторной, моделирования, плавки

...тепло- и массопе.реноса, блок 4 моделирования зонывторичных реакций, блок 5 моделированиязоны первичных реакций, блок 6 моделирования плавления скрапа, блок 7 моде 55лирования состояния уровня шлако-металлической эмульсии, блок 8 генерированиягармоничных составляющих ряда Фурье,блок 9-1 формирования синтезирующихС выходов сумматоров 19 и 20 сигналы,отражающие форму поверхности металлической ванны, поступают на входы аналогового коммутатора 10, который обео.печивает поочередное подключение сигналов с выходов блоков 9-19-7 к отлоняющей системе электронно-лучевогоиндикатора 11, в результате чего наэкране индикатора формируется сложноеизображение, параметры элемента которого изменяются в соответствии с ходоммоделируемого процесса. 11...

Номер патента: 964982

Опубликовано: 07.10.1982

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/04

Метки: коммутатором

...управления коммутатором работает следующим образом,Генератор 1 тактовых импульсовформирует прямоугольные тактовыеимпульсы с заданным периодом Т . Отрицательным перепадом тактовые им.- пульсы запускают счетчик 2. На фиг.21,2,3,22,23,24,25 - временныедиаграммы генератора 1 тактовых импульсов и триггеров счетчика 2.: Тактовые импульсы, пройдя через инвертор 5 и изменив Фазу на противоположную, поступают на дифференцирующую цепь б. Положительный выброс свыхода дифференцирующей цепи б запускает ждущий мультивибратор 7, импульсы с выхода которого, пройдяэлемент ИЛИ 8, поступают на дополнительные входы дешифратора 3, НаФиг,2 5,6,7 - временные диаграм. мы инвертора 5, дифференцирующейцепи б и ждущего мультивибратора 7,С выхода дешифратора...

Номер патента: 952509

Опубликовано: 23.08.1982

Авторы: Ветцель, Падалко

МПК: B23Q 3/00

Метки: закрепления

...поверхностью 2с заплечиками 3 захвата 4, расположенного в пазу кулачка 1, и поверхностью 5 с пружиной 6, установленной на стержне захвата 4. Пружина 6 контактирует через шайбу 7 с упором 8, расположенным в пазу кулачка 1 и установленным на пальце 9, соединяющем захват 4 и силовой механизм с опорой 10, несущей ограничитель 11. Осевое перемещение захвата 4 относительно пальца 9 обеспечивается пазом 12. Кулачок 1 15 приводится в движение рычагом 13 от рукиили внешнего силового привода. Деталь 14 закрепляется на столе 15.Устройство работает следующим образом.При повороте рычага 13 вправо захват4 поверхностью 16 упирается. в ограничитель 11, а кулачок 1, контактируя поверхностью 2 с заплечиками 3 захвата 4, благодаря наличию паза 12,...

Номер патента: 944148

Опубликовано: 15.07.1982

Авторы: Падалко, Светлаков

МПК: H04N 1/22

Метки: регистрирующее

...из торцовразвертывающего барабана, оптоэлектронная пара, в зазоре которой расположен диск синхронизации, и Формирователь импульсов, установленныйна корпусе и соединенный входом свыходом оптоэлектронной пары, а первым и вторым выходами соответственно с первым и вторым электромагнитамиНа фиг. 1 изображено регистрирующее устройство, вид спереди", на фиг. 2 - то же, вид сбоку; на фиг. 3- временные диаграммы поясняющие работу устройства; на фиг, 4 - растр.Устройство содержит корпус ( не показан), развертывающий барабан с двумя спиральными гребнями 2, прижимную планку 3, электрочувствительный носитель 4, электромагниты 5, ось 6, диск 7 синхронизации с прозрачными окнами 8, оптоэлектронную пару 9, формирователь 10 импульсов.Устройство...

Номер патента: 943811

Опубликовано: 15.07.1982

Авторы: Мочалов, Падалко, Сакун, Цымбал

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, пригодности, профессиональной, систем

...задания программы, выход которого соединен с вторым входом сумматора, введены последовательно включенныс блок счет времени и блок деления, выход которого соединен с входом индикатора, а второй вход - с выходом интегратора, второй вход которого подключен к одному из выходов распределителя импульсов, другой выход которого соединен с входом блока счета времени.Выполнение устройства указанным образом позволяет получить однозначную оценку качества "управления при изменяющемся в зависимости от длительности технологического циклапериоде контроля за счет нормирования этой оценки по времени.На чертеже приведена функциональная схема устройства,Устройство содержит блок 1 определения ошибок, выполненный ь видесумматора, два входа которого...

Номер патента: 923008

Опубликовано: 23.04.1982

Авторы: Падалко, Яковлев

МПК: H03K 3/03

Метки: генератор, импульсов, прямоугольных

...подключен кобъединенному выводу резисторов,На чертеже представлена принципиальнаясхема генератора.Генератор содержит диоды 1 и 2, однонаправленные элементы, например диоды 3 и 4,923008 НИИПИ Заказ 2608/7ираж 954 Подписное времязадающий конденсатор 5, резисторы 6и 7, источник 8 питания, делитель напряженияиз резисторов 9 и 10, и диода 11.Генератор работает следующим образом,Перезаряд конденсатора 5 с постоянной времени г = ВС за один цикл происходит черезодин из входов триггера, один из диодов 1и 2 один из резисторов 7 или 6 и делительнапряжения,При отсутствии диода 11 напряжение навходе триггера с диодом после переключениятриггера Овх(о) = Е(2 - ) - Од в момент переключения триггера. Овх(ти) = КЕ - Од и стремится к Овх(ф) - - ЕЯ В 1...

Номер патента: 922493

Опубликовано: 23.04.1982

Автор: Падалко

МПК: G01B 5/06

Метки: слоемер

...соединенных между собой стержнями, а отсчетный узел выполнен в виде упругой прозрачной ленты со к авт. свнд-ву80 (21) 2869689/25-28вкн М Слоемер содержит корпус, выполненный в виде направляющих цилиндров 1ф и 2, расположенных соосно друг другуи жестко соединенных между собой,стержнями 3, 4 и 5, барабан 6 с приводом 7, установленный на корпусе спомощью штырей 8 и 9, отсчетный узел,выполненный в виде упругой прозрачной ленты 10 со шкалами 11 и 12.Одинконец ленты 10 закреплен между стержнями. 3, 4 и 5 а другой конец - набарабане 6. В направляющем цилиндре202 имеется отверстие 13, пеоекрываемое краном 14,Слоемер работает следующим обра.зом.2493 Э 92Лентой 10 образуют площадь, с ко. торой необходимо собрать нефть, затем слоемер опускают на...

Номер патента: 922023

Опубликовано: 23.04.1982

Автор: Падалко

МПК: B66C 1/04

Метки: захват, магнитный

...же, вид сверху; на фиг. 3 - то же вид снизу; на фиг. 4 - схема работы магнитного захвата.Магнитный захват включает магни размещенный в корпусе 2. Корпус с нитом охватывает снизу кожух 3 из не магнитного материала с роликами размещенными в пазах корпуса. На тор цах корпуса установлены пружины 5 для смягчения удара, на верху корпуса прикреплены петли 6 для присоеди" нения стропов 7 с хомутом 8. Внутрен няя поверхность кожуха обрезинена, а на днище кожуха прикреплен упор 9.Иагнитный захват работает следуюм образом.Захваченный м гставляется на м згрстроп натягивается, поджимая правый край магнитного захвата.Под действием силы тяжести груз 10 вместе с кожухом 3, преодолевая силу притяжения магнита, съезжает влево вниз и затем падает, борта...

Номер патента: 911438

Опубликовано: 07.03.1982

Авторы: Барсуков, Лягин, Падалко

МПК: G03B 9/24

Метки: диафрагма, объектива, прыгающая

...Формула .изобретения 3 9114ки относительных отверстий, снабженадвумя поворотными .лепестками, осикоторых размещены симметрично относительно оптической оси объектива, причем каждый поворотный лепесток кинематически связан с соответствующейпластиной, а приводной механизм выполнен в виде шарнирного параллелограмма, каждый из шатунов которогокулисно связан с, соответствующей парой лепесток-пластина, и взаимодействует с механизмом установки относительных отверстий и управляющим механизмом через кривошип,На чертеже представлена прыгающая диафрагма для объектива, общийвид.В корпусе объектива (не показан)смонтированы направляющие 1 и 2., вкоторых установлены пластины 3 и 4, 20Лепестки 5 и 6 шарнирно закрепленына осях 7 и 8. Приводной...

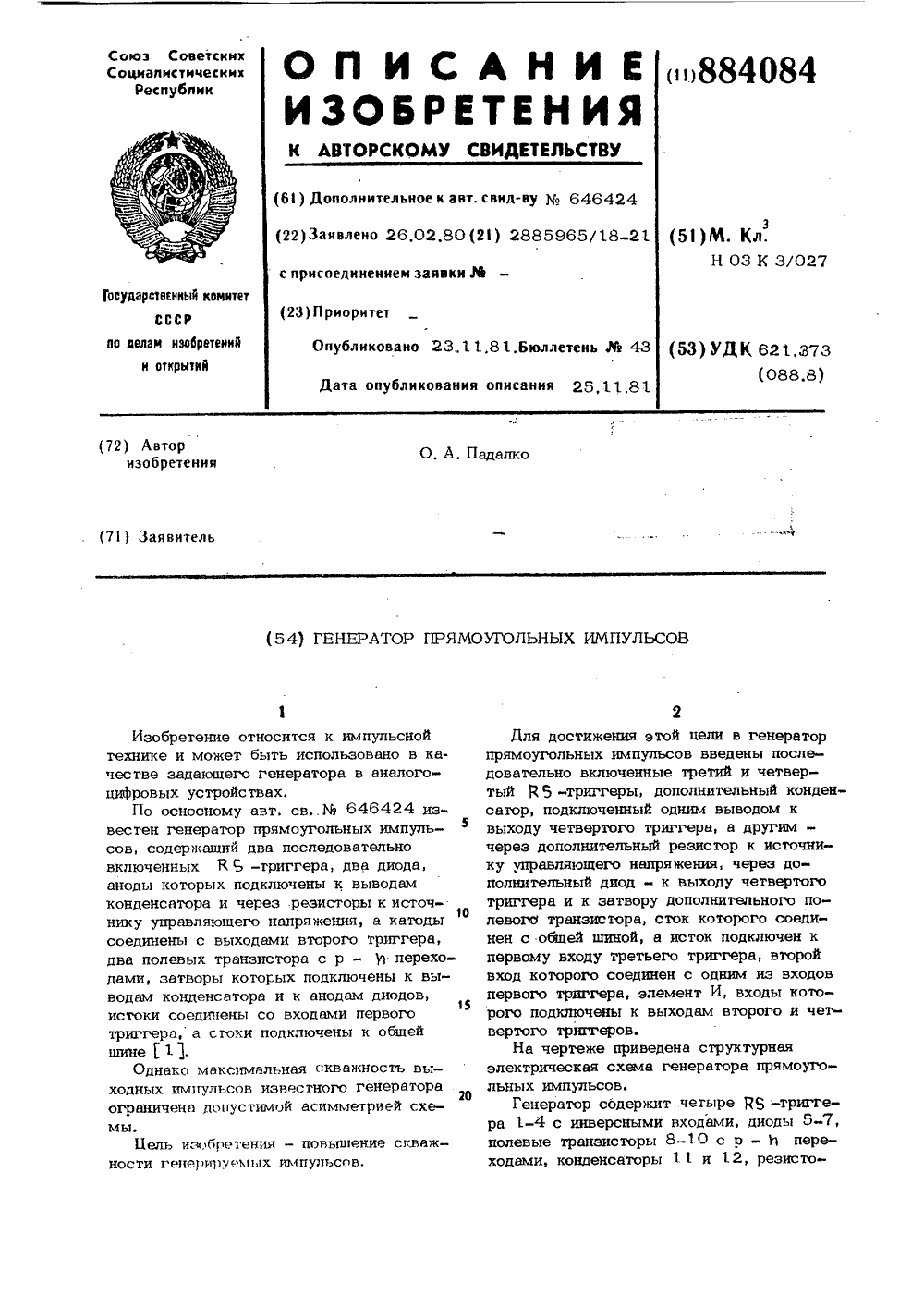

Номер патента: 884084

Опубликовано: 23.11.1981

Автор: Падалко

МПК: H03K 3/027

Метки: генератор, импульсов, прямоугольных

...выходах триггеров 1 и 3 высокий логический уровень. Конденсатор 11 пере- заряжается от источника 16 через резистор 14, диод 5 и открытый инверсный выход триггера 2, При возрастании потенциала затвора транзистора 9, сопротивление его канала повышается, что приводит к уменьшению входного вытекающего тока 5 -входа триггера 1 и Й- входа триггера 3. Когда напряжение на затворе транзистора 9 достигнет пороговой величины, на прямом выходе триггера 1 и на инверсном выходе триггера 3 появится перепад напряжения с высокого уровня на низкий, в результате чего триггеры 2 и 4 изменяют свое состояние на противоположное, а на входы элемента 17 поступают высокий логический уровень с инверсного выхода триггера 2 и низкий логический уровень синверсного...

Номер патента: 881773

Опубликовано: 15.11.1981

Авторы: Падалко, Руденков, Цымбал, Часовников

МПК: G06G 7/26

Метки: генератор, функциональный

...и положительного опорных напряжений.На фиг. 1 приведена блок-схема генеоатооа) на фиг, 2 - диаграммы,поясняющие его работу.Генератор содержит интегратор 1, инвертор 2, п пороговых элементов 3,13 п, и + 1 управляющих триггеров 41,4 1,1 , и + 1 ключей 51,,5 ю, и + 1 потенциометров 6 6+, и + 1 масштабных резисторов 71 7+.1 , операционный усилитель 8, резистор 9 обратной связи.Генератор работает следующим образом.В исходном состоянии на пряьых выходах пороговых элементов 33 и - положительные потенциалы. На выходах управляющих триггеров 4 4нулевые потенциалы, поддерживающие ключи 5 5 + в закрытом состоянии. Прй постуйлении на вход генератора прямоугольного импульса (фиг. 2 а), преобразуемого интегратора 1 в напряжение треугольной формы,...

Номер патента: 880421

Опубликовано: 15.11.1981

Авторы: Акмухамедов, Падалко

МПК: A61F 5/00

Метки: деформаций, лечения, стопы

...дерматитов.".оситси менно к а изобретени Устройстстопы,включна оси, свял и ч а ю щ Изобретение от к медицинской технике, а и ортопедичес" ким устройствам.Известно устройство для профилактики плоскостопия, содержащее каток, установленный на оси, связанной с приводом 111.Однако известное устройство не обеспечивает регулирование нагрузки , в зависимости от веса и роста больно" го.1 ОЦель изобретения - регулирование нагрузки в зависимости от веса и роста больного.Поставленная цель достигается тем, что привод выполнен в виде кареточ 5 ного механизма велосипеда, состоящего из оси и установленного на ней шатуна с отверстиями и педальной оси, установленной в одном из отверстиц ша"20 туна, при этом каток выполнен съемным и установлен на...

Номер патента: 877462

Опубликовано: 30.10.1981

Авторы: Лягин, Падалко

МПК: G03B 9/42

Метки: затвор, фотоаппарата, шторный

...закрывающую группы параллельных между собой жестких лепестков, основной из которых в каждой группе установлен с возможностью перемещения по направляющей относительно кадрового окна, и приводной рычаг в каждой группе лепествестных устройств явинематической схемы, я - уп ошение констУстройство работает следующим образом.Для открывания затвора приводной рычаг 11 приводится во вращение против часовой стрелки вокруг оси 15, при этомупоры 13 взаимодействуют с направляющими отгибками 10 лепестков 5 - 7,Лепестки начинают скользить вдоль пластин 3 и 4. Так как упоры 13, взаимодействующие с лепестками, расположены зона раэпичных расстояниях от оси вращения,лепестки движутся с различными скоростями, накладываясь друг на друга ипроисходит...

Номер патента: 875592

Опубликовано: 23.10.1981

Авторы: Падалко, Яковлев

МПК: H03K 3/027

Метки: генератор, импульсов, прямоугольных

...операционных усилителей отперенапряжения по входам.Эта цель достигается тем, что вгенераторе прямоугольных импульсов,содержащем два операционных усилитек 41 ейтцд М " о ))У ф".1.875592 Формула изобретения 30 раж 991 Подписное ИПИ Заказ 9379/ тент, г.ужгород, ул.Проектная,иал .ПП на выходе усилителя 1 отрицательное напряжение -Е, а на выходе усилителя 2 положительное напряжение +Е,Переключение усилителей 1 и 2 из одного состояния в другое производится под воздействием потенциалов с обкладок конденсатора 9 в процессе его перезаряда от положительного напряжения +Е до отрицательного напряжения -Е и наоборот в моменты времени, когда потенциал соответствующей обкладки конденсатора превышает значение напряжения на неинвертирующем входе...

Номер патента: 875402

Опубликовано: 23.10.1981

Авторы: Падалко, Цымбал

МПК: G06G 7/19

Метки: генерирования, функций

...11 и .12. Вход преобразователя 11 соединен с выходом элемента И 1 О, а вход преобразователя 12 - с выходом триггера 5, входом первого элемента НЕ б и с первьм входом первогоэлемента И-НЕ 8, Элемент И-НЕ 8 подключен вторым входом к выходу второгоэлемента НЕ 7, а выходом - к первомувходу элемента И 10. Элемент И 10соединен вторым входом с выходом второго элемента И-НЕ 9, первый вход ко-.торого подключен к выходу. элемента НБ б,.а второйвход - к выходу делителя 4 частоты, счетному входу триггера 5 и входу элемента НЕ 7. Вход делителя 4 частоты соединен с выходок опорного генератора 1 импульсов,Устройство для генерирования функций работает следующим образом,Генератор 1 вырабатывает опорнуюпоследовательность прямоугольных импульсов,...

Номер патента: 875372

Опубликовано: 23.10.1981

Авторы: Падалко, Пирогов

МПК: G06F 3/02

Метки: ввода, информации

...на вход элемента И б. При нажатии на клавиши н клавиатуре 1 вырабатываются сигналы, поступающие на входы блока 2. Блок 2 преобразует эти сигналы в двоичные кодовые комбинации, а также Формирует сигнал сопровождения информации, который поступает на 2-й вход элемента И 7В результате на выходе элемента И 7 появляется импульс, который поступает на счетный вход счетчика 8 и, кроме того, запускает блок 5. Кодовая комбинация, сформированная в блоке 2 записывается в блок. 3, а на блоке 4 отображается введенная цифра. При и-ом нажатии клавиши на выходе О, . счетчика на и появляется запрещающий потенциал, а на выходе 0 - разрешающий, а в блоке 3 записывается и-ая цифра. При (и+1)-м и дальнейших нажатиях на клавиши импульс сопровождения...

Номер патента: 871135

Опубликовано: 07.10.1981

Авторы: Карягин, Лягин, Падалко

МПК: G03B 19/12

Метки: зеркальный, фотоаппарат

...вертикального перемещения ивозвратную пружину, одним концом за-, крепленную в корпусе а другим взаимодействующую с оправой зеркала 2).Недостатком устройства является конструктивная сложность обеспечения вращательного движения оправы вокруг своей оси и поступательного движения самой оси вращения в вертикальной плоскости фотоаппарата.Целью изобретения является упрощение конструкции.25Укаэанная цель достигается тем, что механизм вертикального перемещения зеркала выполнен в виде Г-образного элемента, горизонтальная часть которого служит оаью вращения зеркала, а вертикальная установлена в накорпуса, причем воэвраимеет С-образную форму и конец расположен межд ркала и осью его враще представлена схема ус фиг. 2 - узел 1 фиг.871135 15 Формула...

Номер патента: 598293

Опубликовано: 07.08.1981

Авторы: Коренблюм, Левит, Лившиц, Падалко

МПК: B23P 1/00

Метки: фасонныхповерхностей, электроэрозионной

...по кривой с насыщением, соответствующим доводке всей поверхностидо заданной величины шероховатоСти.Момент стабилизации величины давления, когда производная потерь давления снижается до значения, равного0,010,1 от начальной величины,является сигналом для переключенияна следукщий, более мягкий режимобработки, Последнему может соответствовать большие по абсолютнойвеличине потери давления. Однакохарактер изменения давления и на более мягком режиме аналогичен рассмотренному. 50 Предлагаемый способ электроэрозионной доводки фасонных поверхностей позволяет сократить время обработки и сравнительно просто автоматизировать процесс обработки при переходе от черновых к чистовым режимам.На чертеже изображена блок-схемаустройства автоматического...

Номер патента: 852940

Опубликовано: 07.08.1981

Авторы: Кел, Ливерц, Падалко, Рыбалко, Учитель

МПК: C21C 5/46

Метки: настылис, удаления, фурмы

...чтоустройство снабжено подпружиненнымидисковыми фрезами, установленными накорпусе охлаждающей головки диаметрально противоположно относительно фурмы,причем дисковые фрезы связаны гибкимивалами с,приводом их вращения, а форсунки установлены над фрезами.На фиг. 1 нзображен общий вид устройства; на фиг. 2 - то же, вид в плане.Устройство содержит охлаждающую головку 1 с форсунаким 2,На охлаждающей головке 1 диаметрально противоположно относительно фурмы 3 установлены дисковые фрезы 4, закрепленные на опорах б, которые взаимодействуют с .корпусом головки 1 пооредством пружин б. Фрезы 4 установлены так,что при свободном состоянии пружин б ониудалены от фурмы З,на расстояние 10 -lЪ Составитель А, Протасов Техред М. Гайдамак Корректор И....
