Падалко

Номер патента: 841112

Опубликовано: 23.06.1981

Авторы: Падалко, Сакун

МПК: H03K 17/00

Метки: коммутатором

...9.Устройство управления коммутатором работает следующим образом.Генератор 1 тактовых импульсов формирует прямоугольные тактовые 10 импульсы с заданным периодом Т, за, пускающие счетчик 2, сигналы с выходов которого поступают на входы дешифратора 3, и ждущий мультивибратор 4. Эти импульсы, пройдя через инвертор 5, запускают второй ждущий мультивибратор б. Настройкой мультивибратора 4 определяется длительность паузы с в начале импульса1опроса. Длительность импульса мультивибратора б определяется из завиОсимости й=Т 2 -с" ,где- длительность выходного ймпульса мультивибратора б; Т - период колебаний генератора 1; с - длительность паузы в конце импульса опроса. 25С выхода мультивибратора б сигналы поступают на первый вход элемента И-НЕ...

Номер патента: 840954

Опубликовано: 23.06.1981

Авторы: Буинцев, Падалко, Сакун

МПК: G06G 7/26

Метки: генератор, функций

...прямоугольная ступень- .ка напряжения полсокительной полярности,Это напряжение через блок делителей напряжения 1 поступает на вход инвертора 2и далее через входной. резистор 6 на входусилителя 3, На выходе усилителя 3 появляется нарастающее положительное напряжение, которое поступает на входы пороговых элементов 88 с регулируемы. ми порогами срабатывания, С помощьюпороговых элементов 88 устанавливается размах линейных участков воспроизводимой кривой. При достижении выход-.ным напряжением генератора порога срабатывания перва о порогового элемента8 на его выходе (фиг, 2 д) вырабатывается импульс отрицательного перепада,который возвращает триггер 9 в исходное состояние и запускает одновибратор10, на выходе которого (фиг, 2 е)...

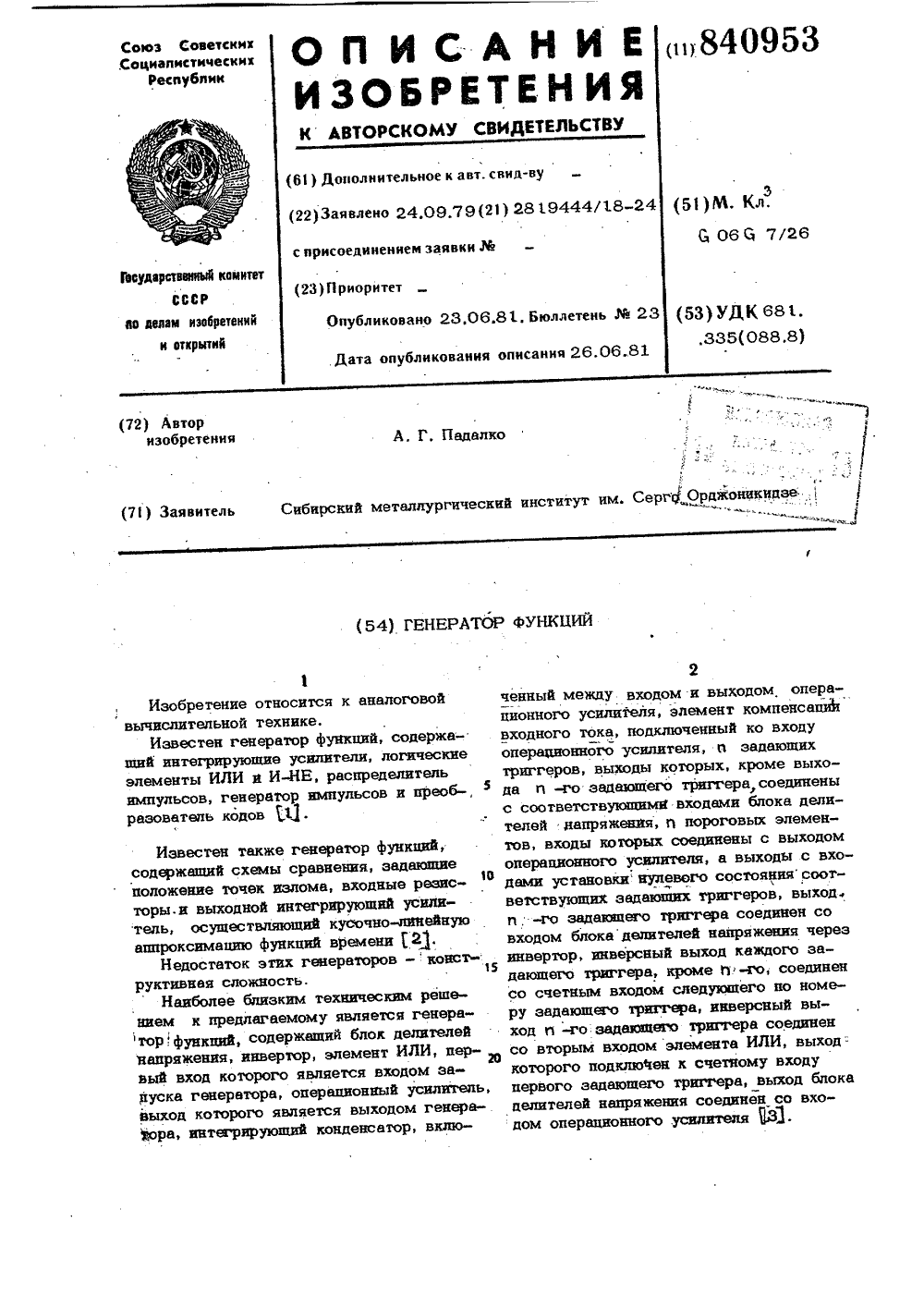

Номер патента: 840953

Опубликовано: 23.06.1981

Автор: Падалко

МПК: G06G 7/26

Метки: генератор, функций

...3 также нулевой потенциал(фиг. 2 а). При подаче запускающего импульса на вход элемента ИЛИ 8, последний выходным импульсом (фиг.2 б) опрокидывает задающий триггер 104, на выходе которого образуется прямоугольнаяступенька положительного напряжения(фиг, 2 в), Это напряжение, уменьшенноев блоке делителей напряжения 1 в.соответствии с требуемой крутизной формируемой функции, через переключатель 7поступает на вход инвертора 2 и далеечерез входной резистор 6 на вход операционного усилителя 3, На выходе генератора появляется положительное нарасЙтающее во времени. напряжение, поступающее на входы пороговых элементов840 При достижении выходным напряже 35 нием операционного усилителя порога срабатывания п-го порогового элемента 9...

Номер патента: 838350

Опубликовано: 15.06.1981

Авторы: Будадин, Падалко, Рапопорт

МПК: G01D 15/06

Метки: регистрирующее

...прижимной планки образуется зазор, поэтому контакт междуними и эле 1 строчувствительным носителемнарушен, в результате качество записирастра на его краях низкое.Цель изобретения вулучшение качества записи на краях растра,Эта цель достигается тем, что регистрирующее устройство снабжено на-правляющими, в которых установлена3 8олаф ачания прижимной планки с возможностью возвратно-поступательного движения в направлении, перпендикулярномплоскости носителя, и пружиной, одинконец которой жестко закреплен на корпусеа другой - на оси качания прижимной планки.,Такое конструктивное решение обеспечивает постоянный контакт прижимнойпланки и гребня с электрочувствительным носителем по всей длине прижимной планки, что улучшает качество записи растра на...

Номер патента: 796903

Опубликовано: 15.01.1981

Авторы: Буинцев, Ельцов, Макрушин, Падалко, Сакун, Хорошавин, Цымбал

МПК: G09B 9/00

Метки: мартеновскойпечи, оператора, тренажер

...скорости обезуглероживания), счетчик 17 и дешифратор 18, а также ключи 19, источник 20 питания, узел 21 индика-, . ции, соединенный с полупрозрачным экраном 22. Управляющие входы ключей 19 соединены с соответствующими выходами дешифратора 18, информационные входы - с источником 20 питания, а выходы - с,соответствующими входами узла 21 индикации, оптически связанным с блоком 22 предъявления инФормации.Блок 11 имитации Факела предназначен для воспроизведения цветовых, яркостных и геометрических характеристик пламени и содержит три идентичных канала, каждый из которых состоит из последовательно соединенных 9 силителя 23 постоянного тока и светового излучателя 24, снабженного отражателем 25 и оптическим Фильтром 26; связанным с...

Номер патента: 769579

Опубликовано: 07.10.1980

Авторы: Падалко, Руденков, Сакун, Цымбал

МПК: G06K 15/20

Метки: координатной, отображения, системы, экране, элт

...ЭЛТ. С выхода формирователя 3 пилообразные импульсы поступают на вторые входы блоков умножения 4 и 5, на первые входы которых соответственно с блоков б и 7 задания положения координатных осей поступают напряжения, пропорциональные значениям синуса и косинуса угла наклона координатных осей. В блоках умножения 4 и 5 реализуются операции 17= зи а и Ь = сова, где - код длины координатных осей; а - угол наклона координатных осей. С выходов блоков 4 и 5 сигналы поступают на третьи входы коммутаторов 13 и 14 соответственно и на входы первого коммутатора 12, состоянием которого определяется направление изменения угла наклона координатных осей. Коммутатор 12 построен таким образом, что в любом из двух его состоя)шй один из двух сигналов,...

Номер патента: 767683

Опубликовано: 30.09.1980

Авторы: Котов, Падалко

МПК: G03B 9/24

Метки: диафрагма, объектива, прыгающая

...в паз рычага 13. Толкатель 21 установлен в корпусе 1 и вза Оимодействует с рычагом 14. Отгибка22 рычага 13. установлена в криволинейный паз 23 кольца 24 установкидиафрагьы, Малое плечо 25 рычага 14установлено в криволинейный паз 26кольца 27 установки режимов работыдиафрагмы.Прыгающая диафрагма в автоматическом режиме работает следующим образом,При нажатии на спусковую кнопку фффотоаппарата усилие посредством системы рычагов, которые на чертежах непоказаны, передается на толкатель 21,последний при своем перемещении разворачивает рычаг 14 против часовой З 5стрелки. Пружина 16 жестче пружины17, следовательно, два рычага 13 и14, образующие между собой замкнутыйтреугольник, разворачиваются совместно, как одно целое, до тех пор, пока 4...

Номер патента: 767192

Опубликовано: 30.09.1980

Авторы: Кристапсонс, Медведев, Падалко, Хорольский, Шеметов

МПК: C12B 1/10

Метки: аппарат, культивирования, микроорганизмов

...через патрубок 8 питатель ной средой по патрубку 7 подают сжа-. ,тый стерильный воздух на аэрацию.По трубе 4 подается также сжатый стерильный воздух, который проходит в зазоре между стенками сопла 5 и заостренным З 0 штырем 3 и, отражаясь от него, с большой скоростью направляется в плоскости отражателя 2 к стенкамемкости 1., При этом под отражателем 2 образуется значительное разрежение (зона пониженного давления).06- разующаяся в аппарате пена засасывается в зону пониженного давления, образуя пенный бугор. Достигнув рабочей плоскости отражателя 2, тена захватывается потоком воздуха и, 40 двигаясь со скоростью 100-300 м/с, разбивается о стенки емкости 1. Отделившаяся жидкость стекает вниз, а воздух"выходит через патрубок 9. Уровень...

Номер патента: 750736

Опубликовано: 23.07.1980

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: H03K 17/00

Метки: аналоговых, коммутатор, сигналов, электронный

...положительной полярности. Этим импульсом устанавливается в нуленое состояние генератор 8 пилообразного напряжения и стирается информация, имеющаяся в запоминающем элементе 5, Кроме того, отрицательным перепадом этого же импульса запускается счетчик 1 импульсов, который изменяет свое состояние. В результате этого срабатывает сответствующая ячейка дешифратора 2, на дополнительные входы которого поступает положительное напряжение с первого элемента б сравнения.С выхода дешифратора 2 на управляющий вход соответствующего ключа блока 3 коммутации поступает напря 8 пилообразного напряжения. Крометого, этим импульсом стирается информация в запоминающем элементе 5, аотрицательным перепадом запускаеттате чего открывается следующий ка 59 нал...

Номер патента: 729023

Опубликовано: 25.04.1980

Авторы: Ветцель, Падалко

МПК: B21C 1/28, B23P 19/027

Метки: захват, клиновой

...Зажимные губки 5 размещены в клиновых пазах корпуса 2. Траверса 6 снабжена подпружиненной защелкой 7, выполненной в виде распертых общей пружи. ной штырей со сферической поверхностью, установлена жестко в осевом направлении в поперечные пазы 8 эажимных губок 5 и подвиж. но в продольные пазы 9 корпуса 2, а внутренней поверхности стакана 1 выполнены конус. ные гнезда 10.Устройство работает слелуютцим образом.Раскрытыми губками 5 устанавливают захват на выпрессовываемую, а нижним торцом стакана на охватывающую летали, и, вращая729023 ЦНИИПИ Заказ 1881/14Тираж 1160 Г 1 одлисное Фиг. звинт 3, перемещают корпус 2 по стакану 1 в верхнее ло рисунку положение. В начальный момент движения корпуса 2 штыри защелки 7, находящиеся в конусных гнездах...

Номер патента: 723485

Опубликовано: 25.03.1980

Авторы: Евсеева, Падалко, Пронин

МПК: G03B 19/12

Метки: видиоискатель, зеркального, фотоаппарата

...расстоянием); Йинзу 3, установленную непосредственно заобъективом и уменьшающую линенное поле зрения; плоское зеркало 4 для визирования, размещенное на оптической оси за линзой 3 и отклоняющее лучи на неподвижный экран 5, например, с матовой поверхностью (экран может быть выполнен, например, на плос кой поверхности коллективной линзы) для наводки на резкость; пентапризму б; окуляр 7; ненодвижиое плоское зеркало 8 с одной отража. ющей поверхностью, установленное на оптической оси устройства, отклоняющее лучи на фотомате.723485снизить ударные нагрузки и тем самым повысить качество изображения на фотоматериале. Источники информации,принятые во внимание при экспертизе1. Патент США л" 3800309, кл. 354-152,2 О опублик. 1974.2. Патент США л"...

Номер патента: 721835

Опубликовано: 15.03.1980

Авторы: Буинцев, Калиногорский, Падалко, Рыбалко, Сакун, Цымбал

МПК: G06G 7/48

Метки: моделирования, пламени

...10-12,и полупрозрачный экран 13,Устройство работает следующим образом.На входы. усилителей 1-3 постоянного тока поступают либо от моделирующей установки, либо непосредственноот измерительных датчиков реальногообъекта сигналы, отражающие текущиезначения управляющих параметров, определяющих яркостные и геометрическиехарактеристики пламени, например данные о расходе топлива и воздуха и ихсоотношении. Интенсивность свеченияисточников 4-6, подключенных к выходамусилителей 1-3 постоянного тока, пропорционально зависит от величин управляющих сигналов, поданных на входыусилителей 1-3. Световые потоки от излучателей 4-6, сформированные и направленные соответствующим образомотрвжвтелями света 7-9 через цветныесветофильтры 10-121 например...

Номер патента: 720403

Опубликовано: 05.03.1980

Авторы: Лягин, Падалко

МПК: G03B 9/16

Метки: затвор, фотоаппарата

...- положение контактных пластин при невзведенных элементах затвора.Устройство содержит инерционное звено 1 с упором 2, контактирующим с пластиной 3, которая имеет меньшую жесткость пои изгибе, чем пластина 4. Пластины контактируют через прокладку 5, Инерционное звено 1 с рабочей пружиной 6 удерживается собачкой 7, а рычаг 8 открывающей шторки 9 собачкой 10, а рычаг 11 закрывающей шторки 12 - электромагнитом 13.Затвор работает следующим обраЦНИИПИ Заказ 10216/33 Тираж 526 Подписно П Патент, г, ужгород ул. Проектная, 4 лиал уходит от контактных гластян л я 4,Контакты размыкаются и подают сигналв электронную схему о начале отсчетавремени,Инерционное звено 1 при дальнейшемдвижении (может быть и одновременнос моментом размыкания)...

Номер патента: 714340

Опубликовано: 05.02.1980

Авторы: Мартынова, Падалко, Синельникова

МПК: G03B 9/08

Метки: фотозатвор, центральный

...с рычагом 19, Взводное кольцо 10 подпружинено пружиной 22.Фотозатвор работает следующим образом.Взвбд затвораосуществляется поворотом по часовой стрелке взводного кольца 10 с планкой 11, которая поворачивает закры./вающнй рычаг 8 и подводит якорь 15 к " " сердечнику электромагнита 16. При этом взводятся пружины 6 и 9, а закрывающий рычаг 8 вконце взвода защелкивается подиружиненной собачкой 12, после чеговзводное кольцо 10 с планкой 11 под действием пружины 22 возвращаетсяв исходное положенйе. Спуск затвора осущеЮмяется-поворотом спускового рычага 19 по часовой стрел-" ке. При спуске затвора освобождается рычаг 1. Под действием пружины 6 рычаг 1 поворачивается и перемещает лепестки 5 н 4" в"противоположные стороны до открытия...

Номер патента: 709271

Опубликовано: 15.01.1980

Автор: Падалко

МПК: B23B 31/40

Метки: инструмента, оправка, плавающая

...поверхность которой предназначена для взаимодействия с вкладьппем, причем эластичный элемент выполнен в виде гибкого вала сквадратными концами,На фиг, 1 изображена оправка, общий вид;на фиг. 2 - разрез А - А на фиг, 1.Плавающая оправка содержит конусныйхвостовик 1 и корпус 2, на котором установ.лена цоводковая муфта 3. В центральных от.верстиях хвостовика 1 и корпуса 2 штйфтами4 и 5 через серьги 6 и 7 закреплена винтоваяпружина растяжения 8, внутри которой расположен эластичный элемент, например гибкийсиловой вал 9, Квадратные концевики 10 и 11последнего размещены с возможностью осево.го перемещения в таких же отверстиях в серьгах 6 и 7. Между хвостовиком 1 и корпусом2 расположен вкладыш 12 с установлейным нанем плавающим подшипником,...

Номер патента: 703292

Опубликовано: 15.12.1979

Авторы: Арнольди, Левит, Падалко

МПК: B23P 1/12

Метки: отверстий, плоскостей, электрод-инструмент, электроэрозионной

...преимущества пористой структуры электрода-инг"сТрумента эа счетосуществления прокачки рабочей жидкости через пористуюстенку. При этом наружный слой имеетйбрйстость, оптимальную для электроэрозионной обрботМи, а внутреннийслой позволяет резко уменьойтьгидрав лйческсе сопротивление прокачиваемойжидкости,. создавая необходимую -жесткость и прочностьконструкции электроДа. Прокачиваемая через стенку рабочай"жидкость"постоянно и"равномерно насыщает поры поверхностного слояэлектрода, обеспечйвая йовьоЬййепро-" МВбМЙтельности, Сужение"йзн оса и) На чертеже изображен предлагаемыйэлектрод-инструмент,Он состоит из рабочегб "наруж 71 лого слоя 1 с пористостью 15-25 и размерами пор до 40 мкм, конструкционного внутреннего слоя 2 с пористостью не...

Номер патента: 658552

Опубликовано: 25.04.1979

Авторы: Буинцев, Падалко, Сакун, Цымбал

МПК: G06F 3/14

Метки: вывода, информации, лучевой, трубки, экран, электронно

...на фазосдвигающий элемент 3. С выходов фазосдвигающего элемента 3 напряжения, сдвинутые относительно друг друга нао90, поступают на формирователи 4, 5 трапециидального напряжения и на вход коммутаторов 10, 11. Форма этих напряжений представлена на фиг, 2 а, 2 б, а изображение, формируемое ими, на фиг. 2 в.С выходов формирователей 4, 5 трапеции- дального напряжения сигналы поступают на формирователи 6, 7 треугольного напряжения и на соответствующие входы коммутаторов 10, 11, Форма этих напряжений представлена на фиг. 2 г, 2 д, а изоб 35 ражение, формируемое ими, на фиг. 2 е.Формирователи 6, 7 преобразуют трапециидальное напряжение в напряжение треугольной формы, которые вместесформируемым ими изображением представлены соответственно на...

Номер патента: 657390

Опубликовано: 15.04.1979

Авторы: Котов, Падалко

МПК: G03B 9/40

Метки: затвор-диафрагма

...плечи У-образных рычагов снабжены продольными пазами и черезшток соединены с механизмом взвода и спусковым устройством.На фиг, 1 схематически представлен описываемый затвор-диафрагма; на фиг. 2разрез А - А на фиг. 1; на фиг. 3 и 4положение лепестков при максимальном и оминимальном относительном отверстиях объектива; на фиг. 5 - разрез Б - Б на фиг. 2.Центрально-шторный затвор-диафрагма состоит из следующих основных элементов,В корпусе объектива, показанном пунктиром, смонтированы пластины 1, 2, 3, 4, установленные в прямолинейных направляющих 5, 6. Центральный участок рабочегопрофиля пластин 1, 3 вы пол нен с мини м альной кривизной, а пластин 2, 4 - с максимальной кривизной соответствующихчин относительных отверстий объектива.На...

Номер патента: 650039

Опубликовано: 28.02.1979

Авторы: Падалко, Синельникова, Холод, Шаронова

МПК: G03B 9/06

Метки: фотозатвор, центральный

...нижнем положении, подпружинен пружиной 17. Рычаг 14 подпружинен пружиной 18. Эксцентрик 19 регулирует положение якоря 20 электромагнита, который установлен ца рычаге 21 с пружиной 22. Собачка 10 содержит палец 23,Затвор работает следующим образом, Взвод производится ползуном 1. При этом через палец 3 движение передается на закрывающий рычаг 4, который вращаясь заводит пружины 5 и б. После окончания взвода затвора закрывающий рычаг 4 защелкивается собачкой 10, а якорь 20, установленный на подпружиненном рычаге650039 Составитель Ю. Дакновс дантов Е. амышнико скреп орректор С, Фаик 3 а з 50,161 Изд,172 Тираж 548НПО Государственного комитета СССР по делам изобретений и13035, Москва, Ж, Раушская наб., д. 4/5 Подписнокрытий п, Харьк. фил,...

Номер патента: 642602

Опубликовано: 15.01.1979

Авторы: Вахтель, Падалко

МПК: G01B 5/245, G01B 5/25

Метки: неперпендикулярности, несоосности, оправка, отверстий, торцов

...изобретения явпяется упрощение процесса измерения.Это достигается тем, что втулкаснабжена скалкой, размещенной на шарнирах внутри нее, причем один конецустановлен в части втулки с базовымиэлементами соосно с ней с возможностью углового поворота, а второй - впротивонопожной части втуцки с возможностью радиапьного перемещены относитепьно оси втулки, а на концах скапки установлены индикаторы.На чертеже схематически изображенапредпагаемая оправка,Оправка содержит втулку 1, несущуюдва базирующих эпеменга 2 и 3, центрируюших втупку в отверстии 4, и державку 5 с индикатором 6, взаимодействующим с поверхностью отверсты 7. Бовтупке распопожена скапка 8, взаимодействующая со втулкой через шарниры9 и 10, причем центр шарнира 9 размещен на...

Номер патента: 640234

Опубликовано: 30.12.1978

Авторы: Падалко, Сикачева

МПК: G03B 17/04

Метки: складной, фотоаппарат

...имеют сложнуюконструкцию.Известен складной фотоаппарат, содеркащий объектив, спусковой механизм имеханизм светозащиты в виде меха 21.Недостатком фотоаппарата являетсясложность конструкции меха, наличие рифленой поверхности.Цель изобретения - упрощение консрукции.Эта цель достигается тем, что механизмсветозащиты снабжен установленной заобъективом на шарнирной оси двуплечсйзаслонкой, одно плечо которой с помощьюпружины поджато к светозащитному меху,а второе кинематически связано со спусковым механизмом. Кроме того, кинематиче слонки со спусковым механ на в виде Г-образного рыч соединенной без напряжени плечом заслонки.На чертеже представле ройства. в момент5 меха 4 еточувствитии спуског 8 пружиусилис пепружины 7Поворачикрывает от,...

Номер патента: 623863

Опубликовано: 15.09.1978

Авторы: Падалко, Хорольский, Шеметов

МПК: C12B 1/18

Метки: пеногаситель, ферментерам

...Сопло 8 устано: явно с возможностью осевого перемещения.учас-. ,ток 10 подводящего трубопровода б,расФормула изобретения 3 6238 положенный после эжектора по ходу движения пены, выполнен меньшего диаметра, чем участок трубопровода до эжектора, и служит для разрушения пены. Емкость 1 соединена с ферментером 11 трубопроводом 12, служащим для отвода в ферментер обеспененной жидкости. На. трубопроводе 12 установлен эжектор 13, имеющий сопло 14, соединенное с источником сжатого стерильного воздуха (на чертеже не показан) через регулировочный вентиль 15.Работает пеногаситель следующим образом.Пена под действием перепада давлений в ферментере 11 и емкости 1 по ступает через трубопровод 6 и эжектор 7 в участок 10 подающего трубопровода. 5 Через...

Номер патента: 621121

Опубликовано: 25.08.1978

Авторы: Падалко, Перлов, Рапопорт, Рыбаков, Светлаков

МПК: H04N 1/22

Метки: регистрирующее

...строками по всей длинебарабана, что обеспечивает высокоекачество записи.Предлагаемое устройфгво изображенона чертеже.Устройство содержит корпчертеже не показан), внутриустановлен с воэможностью вбарабан 1 с двумя спиральнынями 2, имеющими противополправление навивки (правое и левое) .Точки схождения спиральных гребнейрасположены на торцах барабана. При;жимная планка 3 контактирует с гребнями через электрочувствительныйноситель 4. Над концами прижимной планки установлены постоянные магниты 5,прикрепленные к корпусу с зазором,равным шагу строки записи. Толкатели 6закреплены на торцах барабана напротив точек схождения спиральных гребней и могут периодически контактировать с прижимной планкой, установленной с возможностью качания...

Номер патента: 349347

Опубликовано: 30.05.1978

Авторы: Исаев, Креопалов, Падалко, Тихомиров

МПК: G03B 9/34

Метки: зеркальный, фотоаппарат

...обе сторонь системы, причем первая и со стороны фильмового ка Эти отличия позволяют ты затвора по длине и у ность экспонирования по к(54) ЗЕРКАЛ ЬН Ъй фОТОАП ПАРА Устройство работает следующим образом, При взводе затвора барабан 3 открывающей шторки 5 и барабан 2 закрывающей шторки 4 поворачиваются вокруг осп 1 на не который угол против часовой стрелки. Приэтом гибкие элементы 6, соединенные со шторками 4 и 5, обеспечивают передачу вращения барабанов гильзам 7 и 8, в которых заводятся рабочие пружины 9 и 10. Отсутст вие засветки при взводе обеспечивается необходимым перекрытием борок 16 и 17. В конце взвода барабаны фиксируются любым способом. При отпуске затвора открывающая шторка 5 под действием пружины 10 начина ет наматываться на...

Номер патента: 436549

Опубликовано: 05.04.1978

Авторы: Искра, Падалко, Панюшкина, Рогов, Саксаганский, Фридман

МПК: B21H 1/18

Метки: поперечной, раскатки, тонкостенных, цилиндрических

...изделия диаметром 200 лл цз стали Х 18 Н 10 Т смещение очага деформации осуществляют с частотой 20 - 40 периодов в минуту на величину 5 - 20 лл. косте форг лам 5 Для катки и пз мало гаемому рывно и ции отн го сечен чески с ОтцссцтЕ 2 способ поперечной цлиндрцческого изЧертеж иллюстрцру раскатки тон костецног дели я. формула изобретен За готовразмещаети телами крывно перзаготовкусгвободно р скатки ицей 2 непрерицы 2 ачения, 4 ПО Способ пцилцндрцчесмалсПЛЯСТПЧрования воченця, о т лпогвыш ения Изобретение относцтся,к области о кц металлов давлением ц может быть зовано прц производстве тонгксстеннык дрцческц изделий, например труб,соб поперечной раскатки тон 5 дрическцк изделий путем де вс врагшаюцейся матрице те повышения производительно...

Номер патента: 591497

Опубликовано: 05.02.1978

Авторы: Падалко, Хорольский

МПК: C12B 1/10

Метки: аппарат, выращивания, микроорганизмов

...трубы 4 установлен перфорированный .отражатель 9, который образует в верхней части емкости камеру, соединенную с выносным пеногасителем 10. В нижней части емкости под центральной трубой 3 установлен экран 11, Емкость снабжена циркуляционным трубопроводом 12, на котором герметично смонтирован эжектор, включающий диффузор 13 и воэдуховод с соплом 14 для подачи сжатого стерильного воздуха. Емкость 1 имеет технологические патрубки 15,16,17 для подачи питательной среды, моечного раствора и отвода продукта.Аппарат работает следующим образом.После заполнения простерилизованной емкости 1 питательной средой до определенного уровня в эжектор циркуляционного трубопровода 12 подают. сжатый стерильный воздух. В результате рабо- ты эжектора и...

Номер патента: 577503

Опубликовано: 25.10.1977

Авторы: Линкевич, Падалко, Синельникова, Шаронова

МПК: G03B 7/16

Метки: автоматической, диафрагмы, объектива, узел, установки, фотоаппаратах

...рычага лепестков,На чертеже схематично изображено предлагаемое устройство,Устройство состоит из кольца с кулачком1, основного рычага 2, системы подпружиненных рычагов, пружины 3, пальца 4, дополнительного рычага 8 системы подпружиненных рычагов 6, механизма переключениярежимов освещения с рукояткой 7, кулачка8, шкалы 9 диафрагмы, пальца 10, маховика 11, гибкой ленты 12, приводного рычага 13, лепестков 14 и 15 диафрагмы.Устройство работает следующим образом.)екго:1 и, 4 В нормальных условиях, когда естестве ного света достаточно для фотосъемки, диафрагму вводят вручную, поворачивая рукоят ку 7. При этом приводной рычаг 13 устанавливает лепестки 14 и 15, диафрагмируя 5 объектив и фотоприемник.В этом режиме работы кулачок 8...

Номер патента: 564067

Опубликовано: 05.07.1977

Авторы: Бабин, Белецкий, Добровлянский, Килимник, Кривда, Морозов, Низков, Падалко, Рудман, Фукс, Чеповецкий

МПК: B21H 8/00

Метки: переменного, прокатки, профилей, сечения, стан

...шестерней 19, которая посажена н одномвалу с программным кулачком 20.ослерний взаимодействует с роликом 21 и.;ока22 упрввлтощего гидравлического золотни.ка 23, закрепленного при номоши кронштейна 24 па верхней траверсе 25 рабочей клети 26,Чв траверсе 25 закреплены также корпусв подшипы;.ков рабочего валка 2. Корпусаподшипников рвбочегс валка 1 закрепленына неподвижном корпусе 27, через втулкикоторого проход-,г:;тыре колонны 28, Верхние концЫ колони закреплены в траверсе25, а и.жние - в траверсе 29,На нецорвиляом корпусе 27 размещенгидро илии,р ЭО, шток которогс соединенс тр зерой 29. Полости гидроцилиндра30 трубопроводом соединены с управляющимзолотником 23,Параллель.:.о направляющей 8 иналу 14год щупо,с 3 рв.мешен транспортер...

Номер патента: 553573

Опубликовано: 05.04.1977

Авторы: Исаев, Падалко

МПК: G03B 1/24

Метки: зарядки, пленкой, фотоаппарата

...под углом к образующей цилиндрической поверхности приемной катушки 2.Такие устройства ненадежно захватывают конец пленки.С целью повышения надежпленки различной толщины ипредлагаемом устройстве налиндрической поверхности вн кана и внутренней цилиндрической поверхности наружного стакана выполнены поперечные углубления, входящие одно в другое иобразующие между собой гарантированныйзазор в виде ломаной линии.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - то же, разрез; на фиг. 3 - разрез по А - А на фиг. 2; нафиг. 4 - пленка в зафиксированном положе 1 О нии.Устройство состоит из внутреннего 1 и наружного 2 стаканов, размещенных на оси 3,для зарядки пленки 4 между продольнымипазами 5, поперечными углублениями 6 и вы 15...

Номер патента: 550760

Опубликовано: 15.03.1977

Авторы: Падалко, Светлаков

МПК: H03K 3/30

Метки: генератор, импульсов, пачек

...которых подключена к шине пита 20 ния 3.К точке соединения других выводов резистора 10 и конденсатора 11 подсоединены выводы двух диодов 12 и 13, включенных в прямом направлении для базового тока транзи стора 1, вторые выводы которых соединенысоответственно с базой транзистора 1 п с другим выводом вторичной обмотки 6 импульсного трансформатора 5.Генератор пачек импульсов работает сле 30 дующим образом.550760 Формула изобретения Составитель Ю. ЕркинТехред Л. Гладкова Корректор Т. Добровольская Редактор Л, Попова Заказ 607/11 Изд.273 Тираж 1054 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 При подключении источника...
