Николаенко

Номер патента: 866214

Опубликовано: 23.09.1981

Авторы: Бальштейн, Кейрович, Николаенко, Усков, Щукин

МПК: E21D 21/00

Метки: анкерная, крепь

...включающего натяжную гайку 3 и пластину 4.Стержень анкера состоит из двух частеи:нижней 5 и верхней 6, связанных междусобой посредством стакана 7 с предварительно сжатой пружиной 8. Причем нижняя часть стержня 5 через отверстие крышки 9 входит в стакан 7 на всю его длинуи способна при завинчивании гайки 3 ещебольше сжимать пружину 8 посредством20 круглой шайбы 10, жестко соединенной снижней 5 частью стержня. Верхняя 6 частьстержня жестко соединена с торцом стакана 7,866214 Формула изобретения Составитель Л. Березкина Редактор П, Ортутай Техред А. Бойкас Корректор В. Бутяга Заказ 8032/54 Тираж 630 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал...

Номер патента: 865361

Опубликовано: 23.09.1981

Авторы: Бабенко, Красиков, Николаенко, Рило, Саяпин

МПК: B01D 53/20

Метки: аппаратов, насадка, тепломассообменных

...проецией на плоскость попереч-"ного сечения правильного четырехугольника; на фиг.5 - укладка с шести"угольной проекцией на плоскость,Насадка имеет четыре или шесть спиралей с периферийной образующей в виде ломанной линии 1. Проекция на плоскость поперечного сечения представляет собой правильный четырех- или,шестиугольник, причем отношение их диагоналей к числу спиралей выбрано впределах1- 14,Насадка работает следующим образом.Жидкость стекает навстречу газу30и вступает с ним в контакт на поверхности спирали,Пооведенные сравнительные испытанияизвестной насадки и предлагаемойпри регулярной упаковке на стандартныхсистемах воздух-вода-СО десорбция СОЗ 5из воды) показали, что в предлагаеомой насадке коэффициент массоотдачив жидкости...

Номер патента: 865304

Опубликовано: 23.09.1981

Автор: Николаенко

МПК: A63B 1/00

Метки: гимнастического, зала, полом, снаряда, соединения, стойки

...устройство, вид спередив разрезе; на фиг, 2 - разрез А-А нафиг. 1; на фиг, 3 - вид Б на фиг.2;865304 4ее участка и более прочного соединения втулки с полом зала,Формула изобретения 20 на фиг. 4 - вариант исполнения байонетного замка; на фиг. 5 - разрез В-В на фиг. 4.Устройство содержит втулку 1 с внутренней конической поверхностью 2, смонтированную в отверстии 3 бетонного основания 4, расположенного ниже уровня пола 5 зала, стакан 6, размещенный в отверстии основания ниже втулки и связанный с ней посредством вертикальных ребер, конический буртик 7, установленный над цилиндрическим концом 8 стойки, и байонетный замок для фиксации стойки, выступ 9 которого может быть выполнен соглас но варианту исполнения на боковой...

Номер патента: 863123

Опубликовано: 15.09.1981

Авторы: Вевицис, Дарий, Николаенко, Прасолов

МПК: B21J 7/46

Метки: ковочным, механизмом, молотом, ориентации, поковки

...поковку из захватов,например от 0-10 об/мин, и зона больших оборотов от 1 О об/мин до номинального значения, напримеР до 40 об/мин)задатчиками 27 и 28,2.3. Нажимом кнопки 10 подаетсясигнал на вход блока 29. При отсутствии сигнала с блока 36 на выходе блока 29 появляется сигнал, поступающий20на вход блока 30, а также на вход тиристорного преобразователя 35. На выходе блока 30 появляется сигнал, через эадатчик 21 поступающий на входблока 29 и удерживающий его в рабочемсостоянии при снятии сигнала, выда 25ваемого кнопкой 19. При отсутствиисигнала с блока 32, подаваемого навход тйристорного преобразователя35, срабатывает электромагнит пневмораспределителя 4. Заполняется возду- ЗОхом полость Ъ". Из полости "Дф через дроссель 9 дроссели 9...

Номер патента: 862998

Опубликовано: 15.09.1981

Авторы: Дякив, Николаенко, Ногач, Фучила

МПК: B04C 9/00

Метки: жидкости, турбоциклон

...передачей 13, а также ведущим 4 н ведомым 5 шкивами,которые соответственно укреплены на валу привода 12 и полом валу 8. Под нижним торцом фильтра 9 расположена подфильтровая часть 16 вала 8, которая снабжена выпускными окнами 17,а ее внутренняя полость гидравлически сообщена с внутренней полостьюФильтра 9, Подфильтровая часть )6 вала 8 с окнами )7 охвачена герметично выполненной приемной камерой18, к которой укреплен отводящий патрубок 1. Внутренняя полость прием ной камеры 18 отделена от полостикорпуса ) посредством уплотнений 19.Нижняя часть вала 8 выполнена в видецилиндра 20 с поршнем 21 и шламовойкамеры 22, в которой имеются окна23 для приема шлама, поступающего вовнутреннюю полость шламовой камеры,22 из нижней части...

Номер патента: 861811

Опубликовано: 07.09.1981

Авторы: Аверин, Губарев, Жилин, Николаенко, Петренко, Пыжиков, Романенко

МПК: F16K 1/20

Метки: заслонка, регулирующая

...2. В результатеэтого возрастает трение потока среды,проходящего через полость 7 кожуха6, о внутреннюю поверхность регулирующего органа 2, и он поворачивается, перекрывая некоторую большуючасть проходного сечения, причемрегулирующий орган 2 снова приходитв устойчивое равновесие,Увеличением зазора между пластиной 8 и регулирующим органом 2 достигается полное перекрытие проходногосечения трубопровода, и козырек 3перекрывает щель между органом 2 и20пластиной 8.Для открытия заслонки необходимо отодвинуть пластину 9 от регулирующего органа 2. При этом в отсасывающей зоне Б при закрытом положе 25нии заслонки возникает разрежение.Увеличение зазора между пластиной8 и регулирующим органом 2 способствует перетеканию воздуха из кожуха 6 в зону...

Номер патента: 861089

Опубликовано: 07.09.1981

Авторы: Калинчев, Кричевер, Николаенко, Шевченко

МПК: B29F 1/00

Метки: давлением, литья, пластмасс, процесса

...7, при котором начинается перемещение расплава из цилиндра 1 в полость формы 3, т. е. давление в момент открытия сопла (величина Р, на фиг. 2).Задатчиком 15 задается сигнал, пропорциональный координате червяка 2, при которой начинается перемещение расплава из цилиндра 1 в полость формы 3, т. е, координата червяка 2 в момент открытия сопла.Для реализации предлагаемого способа автоматического регулирования несущественна конструкция применяемого сопла 4, т. е. может быть применено как сопло с механическим затвором, так и сопло без затвора - открытого типа. При этом под моментом открытия сопла подразумевается начальный момент перемещения фронта расплава из сопла в форму.Устройство содержит два блока сравнения 1 б и 17, Блок 1 б сравнения...

Номер патента: 861087

Опубликовано: 07.09.1981

Авторы: Калинчев, Кричевер, Марам, Николаенко

МПК: B29F 1/00

Метки: давлением, заполнения, литье, пластмасс, полости, прецизионных, расплавом, стадии, формы

...производной, пути червяка по времени, т. е, сигнал, пропорциональный скорости червя. ка на последней ступени заполнения рас. плавом полости формы. Выход блока 12 связан с первым входом арифметического блока 14, второй вход которого связан с задатчиком б, а третий вход - с выходом датчика 4. Блок 14 производит вычисление значений скоростей каждой из ступеней впрыска с учетом значений геометрических параметров изделий, заданных задатчиком 6, и с учетом сигнала, пропорционального величине скорости, поступившего от блока 1 д в блок 12,Блок 14 при впрыске расплава в сле. дующем цикле литья дает команду регулятору 10 насоса 11 на отработку, найденных значений скоростей на каждой из ступеней внрыска по мере заполнения расплавом по....

Номер патента: 860866

Опубликовано: 07.09.1981

Авторы: Гнатюк, Лебедь, Николаенко, Попов, Царенко, Шувалова, Юркова

МПК: B03D 1/02

Метки: руд, собиратель, флотации, фосфоросодержащих

...производные непредельных высших жирных кислот, а также их технических смесей или их солей, или алкиламидов и диалкилдитиофосфорной кислоты - 8(9)-диалкилдитиофосфатгептадеканкарбоновые кислоты и их соли, ранее при Флотации не применявшиеся,Цель изобретения - получение высококачественных фосфорных концентратов из карбонатных руд Прибалтийского бассейна методом селективной флотации в условиях замкнутсго водо- оборота.Цель достигается тем, что для флотации Фосфоритннх руд в качестве собирателей используют 8(9)-диалкилдитиофосфатгептадеканкарбоновые кис860866 вле - ние, Р 2 05 26,0 75/ Нз)т СОМНСН ОН сн (сн. СН-СНН 5 28,ос,н,- Осн 5 576,2/ ОС,О Н5 2,1 27,78 Н 7 Н 7 новное преимуетения состоит в лоты или их соли, или их монов и...

Номер патента: 858830

Опубликовано: 30.08.1981

Авторы: Барнацкий, Боголюбов, Кузнецова, Несмелова, Николаенко, Попков, Свидзинская, Соколова, Харламова, Харлампович, Черняева, Шагалов

МПК: A61K 9/00

Метки: лечения, нарушений, ритма, сердца, средство

...одним из основных компонентовщелочного резерва организма,Известно применение калия гидрокарбоната в качестве аналитическогореактива 1.21,О. 08. 8 .бюллетень ЗЧ 9 ния описания 30,08.81 любов,С,И,Харлампович,Несмелова;Л,Н.Соколованская и, О.Тиаудамов 1.,лем,МосковскийКрасного Знамени"итут, Гарькавский" -";.нститут биофизики . ния нарушений ритмакарбонат вводят внутриьно в виде 0,5-17-ногоизотоническом растворе ия ежедневно в суточн Комбинированный способ лечения предусматривает внутривенное введение 2-4 г калия гидрокарбоната чере день и ежедневное ректальное введение свечей При введении в организм ионов калия в сочетании с анионами угольной кислоты в клетках понижается концентрация водорода, снижается ацндос, повьппается валеитность...

Номер патента: 857441

Опубликовано: 23.08.1981

Авторы: Грин, Костур, Марущак, Николаенко, Пилипец, Предко, Рылов

МПК: E21B 37/06

Метки: глубинный, дозатор, реагента

...что снижает надежность его работы, кроме того, использование поршня, скользящего по внутренней поверхности корпуса, требует изготовления внутренней поверхности с высоким классом подгонки к поршню, что сложно экономически и увеличивает стоимость его изготовления.Цель изобретения - повышение надежности и эффективности работы устройства при работе с реагентом, удельный вес которого близок к удельному весу откачиваемой среды. Поставленная цель достигается тем, что узел дозирования размещен в верхней части поршня и гидравлически связан с полостью корпуса через полость поршня, а отверстия для выхода реагента размещены выше резиновой манжеты, причем последняя жестко связана с корпусом.На чертеже изображен предлагаемый дозатор, продольный...

Номер патента: 857126

Опубликовано: 23.08.1981

Авторы: Бычков, Дмитриева, Кваша, Князева, Николаенко, Сперанский, Чернов, Шафрановский, Яковлев

МПК: C07D 201/16

Метки: капролактама

...обработкой его катнонообменной смолой сильнокислотногоо типа при температуре 20-80 С, затем окнслнтелем КМи 04, ИайиО, НО, последующим пропусканием растворов через сильноосновную катионообменную смоолу прн температуре до 50 С и перегонНедостаток этого способа очнсткв за.;ключается,в образовани значительногоколичества сточных вод, накаплнвающяхся в процессе регенерации смол.Наиболее близким к предлагаемому яв ляется способ очистки капролактама, согласно которому капролактамно-олнгомер г ный концентрат, содержащий легкоокнсляемые примеси, обрабатывают водными растворами гндроокнсей щелочных метал лов (МаОН, КОН) прн температуре 1575 С, разделяют фазы н выделяют капролактам путем предварительной отгонкн воды с последующей перегонкой...

Номер патента: 855061

Опубликовано: 15.08.1981

Авторы: Карпенко, Марков, Мельников, Науменко, Николаенко

МПК: C22C 38/60

Метки: сталь

...определяетсяпосле нормализации с 910-980 С,Использование предлагаемой стали 15 для отливки, например, червячныхвалов позволяет повысить их стойкость.осо фисо Оъ мъ о о о о ОЪОсо е.ю о о о о с о о м о о с о М Ю о с о мосо мо осо о й оо юс в ю О о о юч о ю Ю м ф Рю4 о о м (Ч о мсо ф а ф о о ююЪ юЮЪ с омючсч ююъ ююъ юю ююъ с со ююЪ м с о855061 формула изобретения Составитель В. Лапин Редактор И. Петрова Техред Я. Мигунова Корректор Ю. МакаренкоЗаказ 6841/39 Тираж 681 Подписное ВИИИПИ Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Рауюская наб., д. 4/5филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Сталь, содержащая углерод, марганец, кремний, хром( аанадий, титан, бор, ниобий, азот и железо( о л и ч а в щ...

Номер патента: 743469

Опубликовано: 07.08.1981

Авторы: Лихтенштейн, Николаенко, Шабельникова, Ямнопольский

МПК: H01J 1/32

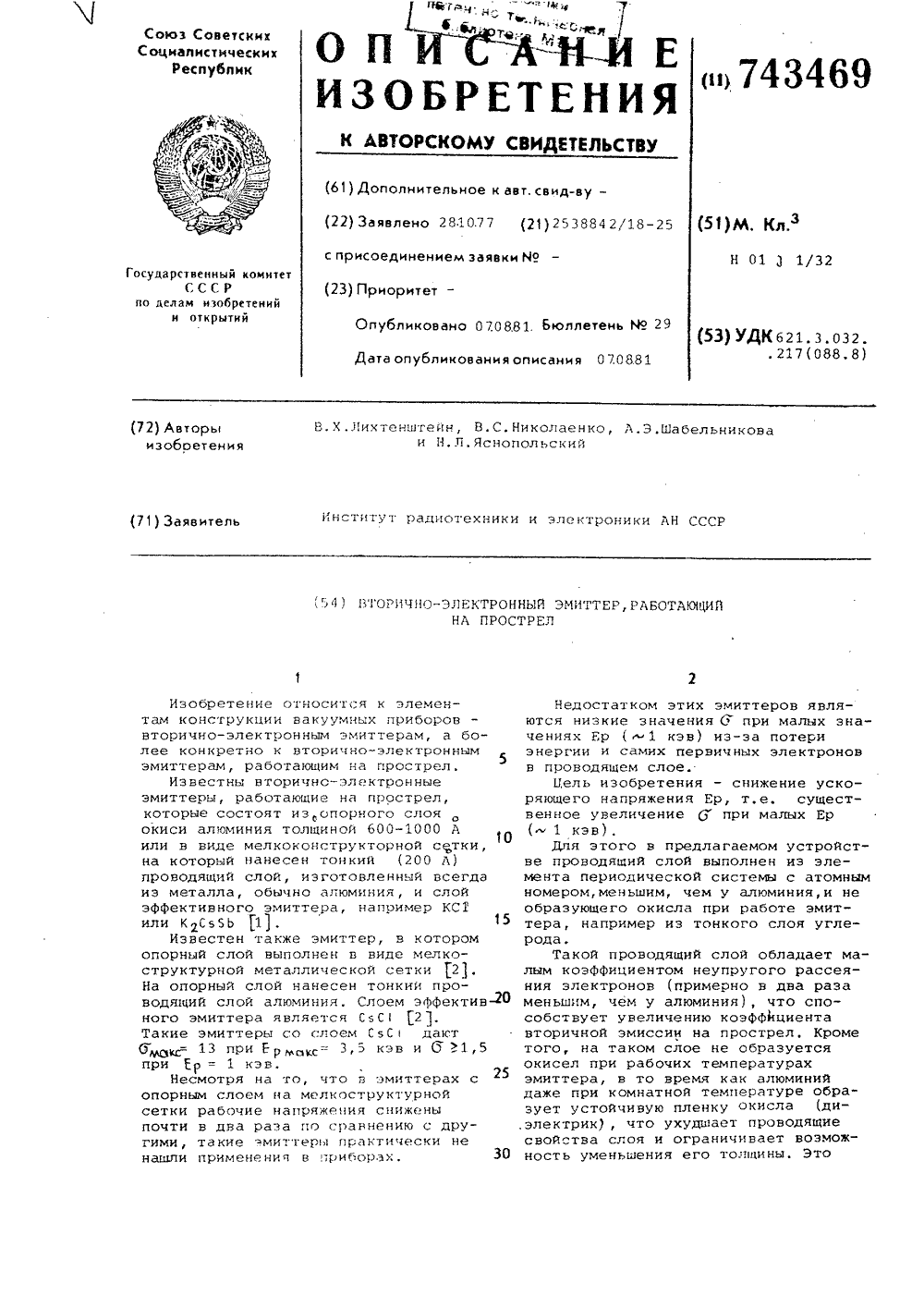

Метки: вторичноэлектронный, прострел, работающийна, эмиттер

...с другими, такие змиттерь 1 практически ненашли применения в приборах. 30 Недостатком этих эмиттеров явл ются низкие значения Г при малых зна чениях Ер ( 1 кэв) из-за потери энергии и самих первичных элект ов в проводящем слое.Цель изобретения - снижение у ряющего напряжения Ер, т.е. существенное увеличение (T при малых Ер ( 1 кэв).Для этого в предлагаемом устройст ве проводящий слой выполнен из элемента периодической системы с атомным номером, меньшим, чем у алюминия,и не образующего окисла при работе эмитт ра, например из тонкого слоя углеИсточники информации15 принятые во внима 1 гие п 1 эи экспергизе Формула изобретения 1. Вторично-электронный эмиттер,работающий на прострел, содержащий Составитель Г. жуковаТехред д. Ач...

Номер патента: 853513

Опубликовано: 07.08.1981

Авторы: Васильченко, Гроссман, Наливаев, Николаенко, Панов

МПК: G01N 27/60

Метки: диэлектрическихсвойств

...диэлектрических свойств после получения минимального значения потенциала второго электрода перемещают электроды параллельно поверхности, определяют изменение потенциала указанного электрода в :процессе перемещения и по этому изменению судят о неоднородности свойств вдоль поверхности материала.На чертеже представлена схема устройства для реализации способа.Оно состоит из влияющего электрода 1, измерительного электрода 2 20 источника 3 для задания потенциала на влияющем электроде, усилителя 4 и измерительного прибора 5.Способ реализуется следующим образом. 25Датчик с охладителями подводится к поверхности исследуемого материала 6 таким образом, чтобы электроды находились на одинаковом расстоянии от поверхности, На электроде .1...

Номер патента: 851806

Опубликовано: 30.07.1981

Авторы: Николаенко, Туник, Черный, Яковенко

МПК: H05K 7/20

Метки: блок, радиоэлектронный

...и платы с теплонагруженными элемента851806 Формула изобретения ИИПИ Заказ б Тираж 889 Подписное Филиал ППП ми, снабжен перегородкой из пористого материала с отверстиями, установленной с зазором над поверхностьюжидкого диэлектрика.На чертеже изображен блок, общийвид,Блок состоит из герметичного контейнера 1 прямоугольной формы, частично заполненного жидким диэлектри;ком 2, который полностью покрываетплаты 3 с тепловыделяющими электроэлементами. Верхнее основание блока,имеющее развитую игольчатую поверхность конденсации, служит теплообменником 4Между теплообменником 4 ижидким диэлектриком 2 на расстоянииот уровня жидкости размещена перегородка 5 из пористого материала соткрытыми порами. Посредине перегородки имеются отверстия б. На...

Номер патента: 849302

Опубликовано: 23.07.1981

Авторы: Анферов, Николаенко

МПК: G11C 19/00

Метки: буферное, запоминающее

...группы объединены и соединены свыходами 14 блока 3, вторые входыодноименных элементов И объединеныи соединены с вйходами 15 блока 3.Предлагаемое устройство работаетследующим образом,В режиме считывания адрес числа,подлежащего считьванию, определяетсясигналами поступающими с выхода 12из блока 1 местного управления вблок 2, Этот блок направляет по одному из выходов 11 сигнал считывания,который возбуждает элементы И 5 соответствующей группы, и информация свыходов 9 регистров 4 одной из групппоступает на выходы 8 элементов И 5и на выходы устройства.При выполнении режимов записи,перезаписи и сдвига блок 1 местногсуправления направляет в коммутатор7 сигнал по одному из выходов 18,В зависимости от этого сигнала навыходы 16 коммутатора 7...

Номер патента: 849047

Опубликовано: 23.07.1981

Авторы: Гринберг, Кузнецов, Николаенко, Путилин

МПК: G01N 3/56

Метки: износ, испытания, мате-риалов

...3 - сечение А - Ана фиг, 1.Устройство содержит основание 1, ползун 2 с истираюшим элементом 3, коромысло 4, кулачки 5 и 6, взаимодействую840047 3шие через ролики 7 - 9 соответственнос ползуном 2 и коромыслом 4, узел 10нагружения, плунжер 11, соединенныйпри помощи шарнира 12 с коромыслом4, установленный в плунжере вал 135с держателем 14 образца и маховичком15, снабженным выступами 16, флажок17, бункер 18 для абразива, заслонка19, фиксатор 20. Устройство работает следующим образом.В начале рабочего хода ползуна 2 . приводимого кулачком 5 кулачок 6 опускает коромысло 4 и вместе с ним плунжер 11 с валом 13 и образцом цо соприкосновения последнего с истираю-.шим элементом 3. Затем осуществляется трение образца по истирающему элементу, Б конце...

Номер патента: 848049

Опубликовано: 23.07.1981

Авторы: Зайцев, Кисилев, Миненко, Николаенко, Новицкий, Присяжнюк

МПК: B01F 5/00

Метки: смеситель-реактор, статический

...в виде сопла и расположен в плоскости осей патрубков ввода компонентов.Установлено, что поток на выходе из диффузора наиболее интенсивно перемешивается эа счет сужения проходного сечения диффузора, увеличения скорости потока и падения давления в нем, что и обуславливает повышение степени гомогениэации смеси компонентов различной плотности или вязкости и интенсифицирует процесс перемешивания в целом.На фиг. 1 представлен статический смеситель-реактор, продольный разрез; на фиг. 2 - разрез А-А на Фиг. 1.Статический смеситель-реактор содержит цилиндрическую проточную емкость в виде трубы 1 с патрубками 2 ввода компонентов, по оси которой установленыконусные диффуэоры 3 и лопастные завихрители 4, Диффузоры установлены на выходе из...

Номер патента: 844986

Опубликовано: 07.07.1981

Авторы: Грачева, Наливаев, Николаенко, Панов

МПК: G01B 7/00, G01B 7/14

Метки: емкостный

...измерительный и потенциальный электроды, а так же фокусирующий электрод, выполненный в виде кольца. Измерительный электрод выполнен в виде заостренного стержня, а ью изобретения является и и ч вствительности п844986Дифференциальное включение преобразователя и исключение из конструкции экранов, позволяет снизить влияние различных дестабилизирующих факторов на ре-.зультаты измерений и повысить чувствительность вследствие уменьшения размеров преобразователя. Формула изобретения ного электрода 1 и первого измерительногоэлектрода 2 лежат в одной плоскости. Торец 5 второго измерительного электрода 3утоплен относительно указанной плоскостина расстояние, равное расстоянию междупотенциальным 1 и первым 2 измерительнымэлектродами. К...

Номер патента: 840844

Опубликовано: 23.06.1981

Авторы: Ладанюк, Николаенко, Соколенко, Трегуб, Федоров, Шубенко

МПК: G05D 27/00

Метки: выращивания, микроорганизмов, управленияпроцессом

...на заданном уровне с помощью контура стабилизации температу О ры, включающего, датчик 2 температуры,подключенный на вход регулятора 3, который после сравнения текущего и за данного значения температур вырабатывает сигнал регулирующего воздействия, управляющего исполнительным механизмом 4 на линии подачи воды, подаваемой в охлацительную рубашку 5. 44 4Изменение кислотности в ферментере 1 воспринимается датчиком 6, включенным на вход регулятора 7, который в зависимости от отклонения рН в ту или иную сторону подает сигнал на исполнительный механизм 8 подачи аммиачной воды, либо на исполнительный механизм 9, подающий серную кислоту в дрожжерастильный аппарат. Уровень пены в аппарате контролируется датчиком 10, сигнал которого поступает на...

Номер патента: 840623

Опубликовано: 23.06.1981

Авторы: Жук, Николаенко, Савченко, Семена, Хмелев

МПК: F25B 45/00, F28D 15/02

Метки: жидкости, заполнения, количеством, сосудовдозированным

...13 призаданном давлении насыщения поступило необходимое количество жидкости. Устанавливают переключатель реле времени на определен 30ный по тарировочному графику интервалвремени и включают источник б тока, Поэлектромагнитной обмотке 7 протекает электрический ток, шток 5 запорного клапана 4поднимается вверх и приоткрывает калибро 35ванное отверстие 2 диафрагмы 3 на заданныйинтервал времени. В это время необходимоеколичество рабочей жидкости поступает черезкалиброванное отверстие внутрь тепловой трубы, По истечению заданного времени срабаты.40вает электронное реле 15, отключает источниктока от электромагнитной обмотки 7, и поддействием возвратной пружины 8 шток 5клапана 4 возвращается в исходное состояниеи перекрывается калиброванное...

Номер патента: 840458

Опубликовано: 23.06.1981

Авторы: Костур, Николаенко, Пилипец, Рылов, Сухан, Щербий

МПК: F04B 47/00, F04B 53/14

Метки: манжетный, плунжер, скважинного, штанговогонасоса

...клапана 4, а верхйим элементом в этом наборе является разобщитель 7 с уплотнителем 8, установленный на трубчатом стержне 3 с воэможностью осевого перемещения и подпружиненный относительно трубчатогостержня. 3 с помощью пружины 9. Сверху плунжер снабжен колонной насосныхштанг (на чертеже не показана),В крайнем нижнем распорном кольце, прилегающем к корпусу 5 нагнетательного клапана 4, выполнены радиальные каналы 10, а в корпусе клапана - осевые каналы 11. Между внутренними поверхностями подпружиненного 45разобщителя 7, распорных 1 и уплотнительных 2 колец и наружной поверхностью трубчатого стержня 3 образована камера 12, гидравлически связаннаяс подплунжерной полостью цилиндранасоса (на чертеже не показана) посредством...

Номер патента: 839516

Опубликовано: 23.06.1981

Авторы: Левтеров, Николаенко, Савченко, Семена

МПК: A61B 18/02

Метки: зонд, криохирургический

...между собой толькочерез отверстия 1 и 12 магистралей3 и 4. Стенки каналов )О и торцоваяповерхность 13 ребер 8 покрыты слоем)4 материала, имеющего капиллярнопористую структуру, спеченного измедных монодисперсных дискретных волокон диаметром 20 - 130 мкм и длиной 3 - 6 мм. Пористость такого слоя14 может достигать 96 Х. Слой )4 капиллярно-пористого материала спечен с материалом наконечника. 5, что обеспечивает минимальное термическое сопротивление контакта.Устройство работает следующим образом. В каналы 10 рабочего наконечника 5 из подводящей магистрали 3 поступает жидкий хладагент, например жидкий азот, который насыщает поры капиллярно-пористого слоя 14. При соприкосновении рабочего наконечника 5 с охлаждаемой тканью 15 из-за...

Номер патента: 656384

Опубликовано: 23.05.1981

Авторы: Михайловский, Николаенко

МПК: G01B 7/12, G01N 27/90

Метки: многослойных, па-pametpob, физико-механических, цилиндрическихизделий

...приведенные выше выраженияпредставляют собой систему двух уровнейвторой степени с двумя неизвестными: наружным радиусом и толщиной верхнегослоя, Такая система может быть однозначно решена при использовании непрерьвных или дискретных электрических измерительных преобразователей.Задание уравнений системы в видеэлектрических сигналов производится спомощью датчика отраженного поля, например индукционного датчика, плоскостьвитков которого ориентирована вдоль первичного поля, совместно с интегрирующимустройством,Для изделий формы строго цилиндрической предлагаемый способ позволяетпроизводить контроль величины наружного диаметра и толщины верхнего слоя.На чертеже изображена схема устройства, реализующего предлагаемый...

Номер патента: 832343

Опубликовано: 23.05.1981

Авторы: Каук, Кривенко, Ладнов, Николаенко, Полтавец

МПК: G01F 17/00

Метки: закрытом, объемавещества, сосуде

...22 электромагнитного клапана связана с.датчиком 11 давления, например манометром и эталонным сосу дом , а верхняя полость 23 - с датчи- ком 9 давления, например ртутным манометром и многоходовым (по числу бункеров) краном 24, от которого к бункерам идут магистрали, 25, 26 и 27. При насыпной массе муки 3 =0,55 т/м,3 вес муки вбункереР:Ч Р:соо11 22 55 датчик 11 давления, например манометр, имеет стрелку 28 и шкапу 29 показаний давления,Попопнитепьно устанавливают шкалу 30 для показаний объема муки в контролируемом сосуде (бункере) и шкалу 31 показаний веса муки в контролируемом сосуде (бункере).Устройство работает следующим образом.Принцип работы основан на законе Бойля- Мариотта Принимаем, например:объем бункера Мб Я 5000 дм, объем...

Номер патента: 831335

Опубликовано: 23.05.1981

Авторы: Бут, Жудро, Колесниченко, Матвейкова, Николаенко, Харченко, Юнак

МПК: B22C 3/00

Метки: двухслойное, изложницы, покрытие

...менее 39,47 силиманито-бентонитовой пасты, то снижается термическое сопротивление слоя покрытия высокой температуре жидкой стали, которая .бывает в интервале 1530-1600 С. Если содержание силиманито-бентонитовой пасты в покрытии будет выше 38,57, то соответственно снижается содержание других огнеупорныхкомпонентов (вермикулита и огнеупорной глины), что обуславливает уменьшение седиментационной стойкостии коллоидальности суспензии покрытия, а также приводит к затруднениюудаления старого покрытия в процессеочистки изложницы после выбивки слит-ка.Огнеупорная глина, вводимая в состав покрытия, обеспечивает седиментационную устойчивость от расслоенияпокрытия в жИдком состоянии,При содержании огнеупорной глиныменее 1,05 снижается...

Номер патента: 831186

Опубликовано: 23.05.1981

Авторы: Барданов, Джангирьянц, Кабищер, Кармазин, Малый, Матвеев, Николаенко, Попов, Прасицкий, Стариков

МПК: B03C 1/10

Метки: магнитный, сепаратор

...по регулировочному винту 9, приемник магнитного продуктаО.Сепаратор работает следующим образом.Материал, подлежащий разделению, поступает под барабана 1 с магнитной системой 2 с помощью ленточного конвейера 3.Магнитная фракция, притянувшаяся к барабану 1, вследствие действия сил магнитного притяжения, созданных полем магнитной системы 2, извлекается и транспортируется вращающимся барабаном 1 в приемник магнитного продукта 10, а немагнитная фракция тем же конвейером 3 транспортируется в приемник немагнитного продукта. При последовательной установке нескольких барабанов, возле каждого из них устанавливается приемник магнитного продукта, Эффективность разделения материала регируется изменением величины и формы рабочего зазора...

Номер патента: 827402

Опубликовано: 07.05.1981

Авторы: Грещишин, Николаенко, Фучила

МПК: C02F 1/00, C02F 1/40

Метки: вод, сточных

...про. исходит в эжекторс 19, откуда смесь поступает внутрь закручивателя, который герметично прикреплен нижним основанием к корпусу 3, а верхним к тр ос 1;. Труба 13 В центральной Внутренней част;снабкена приспособлением 20 лля распределения водо-воздушной смеси, выполненным в виде перфорированно о полого профиля, и авитого по форме конической спирдлн, обращенной вершиной вниз, В отверстие мсш,шего осповация приспособлс:п:я 20 вводится водо-воздушная смесь, состоящая из с)чигцснной воды с растворенным в ис Роздс.ом Нижняя часть трубы 13 оборудована гаси. телем 21 скорости потока жидкости, под которым установлен отражательный щит 22 для распределегпгя воды по сечсиио съгкости 17 и предотвращения взмучивапия осадка. Гаситель 21 служит для...

Номер патента: 825575

Опубликовано: 30.04.1981

Авторы: Андрусяк, Косар, Манюх, Николаенко

МПК: C09K 7/02

Метки: 825575

...в 200 г (24,0 вес.Ъ) воды, смешивают с 300 г (35,0 вес.Ъ)нефтяной фазы, содержащей эмульгатор(продукт нейтрализации КОСЖК гидроокисями кальция и натрия) в количестве25 г (3,0 вес.Ъ) и добавку (высокоокисленный битум), регулирующую фильтрацию, в количестве 10 г (1,5 вес.Ъ)(табл, 1, опыт 5). В полученную эмульсию вводят 305 г (36 вес.Ъ) барита(табл, 1, опыт 11).П р и м е р 2. Навеску полиакриламида в количестве 3 г (0,36 вес.Ъ)растворяют в 225 г (27 вес.) воды,смешивают с 234 г (28 вес.Ъ) нефтянойфазы, содержащей эмульгатор .(продуктнейтрализации КОСЖК гидроокисями натрия и магния) в количестве 30 г(3,6 вес. ) и добавку (высокоокисленный битум), регулирующую Фильтрацию,в количестве 12 г (1,7 вес.Ъ). В полученную эмульсию вводят 328...
