Николаенко

Номер патента: 825486

Опубликовано: 30.04.1981

Авторы: Горбунов, Николаенко, Новикова, Попов, Сивкова, Царенко

МПК: C07C 43/04

Метки: 825486

...комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5 Филиал ППП "Патент", г.ужгород, ул,Проектная,4 основного вещества хроматографическим методом,Реакционную массу охлаждают до60-70 ОС и нейтрализуют активнойокисью кальция. Выпавшую сернокислую соль кальция Фильтруют и Фильтрат анализируют хроматографически насодержание основного вещества.Количество полученного эфира10-62 г, выход 91 мас.Ъ от теоретического, считая на загруженный 1 Одиэтаноламин. Количество морфолина20-.15 г, выход 91,3 мас.Ъ от теоретического, считая на загруженныйдиэтаноламин. Конверсия диэтаноламина 100 Ъ.П р и м е р 2. Синтез морфолинаи диметилового эфира проводят аналогично примеру 1 с той разницей,что в реактор загружают 24,9...

Номер патента: 825119

Опубликовано: 30.04.1981

Авторы: Николаенко, Ясаков

МПК: A63B 5/12

Метки: гимнастического, коня, снаряд, спортивный, типа

...3 - разрез Б-Б на фиг.1; на фиг.4 - вид В на фиг.1;на фиг.5 - сечение Г-Г на Фиг.4. Спортивный снаряд содержит корпус1, установленные на нем опорные ручки 2 и средство для их Фиксации,выполнено в виде крепежной парыболт 3 с головкой 4 и гайкой 5, центральный опорный винт б, гайку 7опорного винта и закрепленный наней рычаг 8. На винт б надета рукоятка 9, а в основаниях ручек 2 выполнены установочные отверстия 10со ступенчатыми пазами 11.Устройство работает следующимобразом.Стержни 3 стяжных болтов пропускаются через предназначенные для нихотверстия в корпусе 1 и ввинчиваютсяв гайки 5, шарнирно закрепленные врычаге 8. При использовании снарядадля прыжков рукояткой 9 ввинчивают ф винт б в гайку 7, шарнирно закрепленную в рычаге 8. Винт б...

Номер патента: 823923

Опубликовано: 23.04.1981

Авторы: Мозгов, Николаенко, Федоров

МПК: G01M 1/22

Метки: балансировочный, машиныв, механизмов, сборе, станок, уравно-вешивания, швейной

...показан один датчик), Фотоэлектрический датчик опорного напряжения, образованный фотоэлемен О том б и осветителем 7, и измерители 8 и 9 величины и угловой координаты дисбаланса.При вращении главного вала уравновешиваемой швейной машины кривошип 10,закрепленный на валу, описывает окружность, а игловодитель 11 движется в направляющих возвратно-поступательно по вертикальной прямолинейной траектории, Фотоэлемент б н осветитель 7 установлены на 30 платформе 1 соосно так, что траектория движения игловодителя 11 уравновешиваемой швейной машины располагается между ними, а ось фотоэлемента б и осветителя 7 ортогональна 35 этой траектории и пересекает ее в точке, соответствующей среднему положению игловодителя 11.При движении кривошипа из...

Номер патента: 823655

Опубликовано: 23.04.1981

Авторы: Костур, Марьенко, Николаенко, Палица, Пилипец, Рылов

МПК: F04F 1/20

Метки: газлифтная

...и может быть использовано.при проектировании установок для подъема за-, грязненных жидкостей в промышленности, горном деле, строительстве.Известна газлифтная установка, содержащая подъемную и всасывающие трубы, воздухопровод и смеситель 11.Недостатком известной установки является сложность.Наиболее близкой к предлагаемой является газлифтная установка, содержащая подъемную трубу и пневмопровод, подсоединенный к источнику газа 2.Недостаток установки - малая высота подъема при использовании источника газа с низким напором.Цель изобретения - увеличение высоты подъема при использовании газа с низким напором.Поставленная цель достигается тем, что источник газа выполнен в виде сепаратора и к нему подключен водоструйный насос.На чертеже...

Номер патента: 822912

Опубликовано: 23.04.1981

Авторы: Данчевский, Дякив, Николаенко, Ногач, Фучила

МПК: B04C 9/00

Метки: жидкости

...3 для отвода сгущенной .фракции(механических примесей), В полостикорпуса 1 на подшипниковых опорах -верхней 4 и нижней 5, установлен полый фильтрующий элемент в виде стакана б с сеткой 7.и днищем 8. Для принудительного вращения фильтрующегоэлемента служит привод 9 с клиноременной передачей 10. Удаление очищенной жидкости из внутрнней полостифильтрующего элемента осуществляется 5 при помощи патрубка 11 отвода, который укреплен к днищу 8 последнего и выполнен в виде полого вала, установленного в нижней подшипниковой опоре 5, Патрубок 11 гидравлически сообщен с полостью фильтрующего элемента б и выведен из полости корпуса 1 через вершину конического днища 2 и сальниковое уплотнение 12.Кроме этого, в полости корпуса 1 установлены две...

Номер патента: 822244

Опубликовано: 15.04.1981

Авторы: Задубовский, Николаенко

МПК: G09G 3/10

Метки: индикации

...положительную полярность (например по оси Х), а другие отрицательную полярность (например по оси У).Блок 7 управления содержит в своем составе (на чертеже не показаны) амплитуда которых недостаточна дляподжога ячеек на экране, но и такова,что ранее включенные ячейки не должны самопроизвольно гаснуть, Поддерживающее напряжение Формируется генераторами 4 поддерживающего напряженияи через адресные бчоки 2 и 3 по координатам Х и У поступают на электродыГИП 1 (фиг. 1) .Генераторы 4 поддерживающих напряжений производят заряд и разряд емкостной нагрузки, образованной ортогональными электродами ГИП 1 в моменты времени, определяеьые синхронизирующими импульсами, которые поступают на их входы со второго выхода распоеделителя 5 импульсов и...

Номер патента: 815032

Опубликовано: 23.03.1981

Авторы: Геращенко, Николаенко, Шубенко

МПК: C12K 1/00

Метки: микроорганизмов, термогене-за

...камераснабжена обратными клапанами, служащими одновременно для фиксации эта- .лонной жидкости и перемешивания еес аэрирующим воздухом. На фиг. 1 изображено устройство для измерения термогенеза микроорганизмов; на фиг. 2 - разрез А-А на фиг 1устройство состоит из массивного корпуса 1, представляющего собой. полый цилиндр, изготовленный из высокотеплопроводного материала, В верхней части корпуса расположена рабочая камера 2, а в нижней части- эталонная камера 3. Камеры 2 и 3 снабжены теплочувствительными элемента,ми 4 и 5 цилиндрической формы. Мещ ду рабочей 2 и эталонной 3 камерами в корпусе 1 имеются приспособления 6 для подсоса исследуемой культураль-ной жидкости и эжектируяаее сопло 7, расположенное .в нижней части рабочей камеры....

Номер патента: 814529

Опубликовано: 23.03.1981

Авторы: Акопян, Николаенко, Тен, Цыбин

МПК: B21F 35/02

Метки: винтовыхцилиндрических, пружин, растяжения, сзацепами

...вала 17 и подпружиненыпружинами 29 и 30, причем рычаги 21и 22 смонтированы на осях 23 и 24 свозможностью перемещения относитепьносоответствующих кромок 31 и 32 неподвижной проводки по дугообразной траектории, пересекающей ось проводки приотгибке зацепов, а правый гибочный упорснабжен шаблоном 33, взаимодействующим с навивочным упором 6 при навивкечасти витка тела пружины, смежного спереходным участком,Дпя отрезки навитой пружины устройство снабжено отрезным ножом 34, взаимодействующим с кромкой 35 неподвижной проводки 3, установпенным на вану36, поворотно смонтированном на кронштейнах 37 и 38, и через промежуточныезвенья 39 и 40 связанным с кулаком(на чертеже не показан) распределитепьного вала 17,Устройство работает спедующим...

Номер патента: 812976

Опубликовано: 15.03.1981

Авторы: Кучеревский, Марценкевич, Николаенко, Огородничук, Цюпко, Шостак

МПК: F04D 29/28

Метки: колесо, рабочее, центробежноговентилятора

...шаг и глубину, равные соответственно 2, б и 6, толщинам выходной кромки лопатки.На фиг. 1 изображено рабочее коле со центробежного вентилятора, продольный разрез: на фиг. 2 - сечение А-А фиг, 1.Рабочее колесо центробежного вентилятора содержит установленные на 25 диске 1 лопатки 2 с прорезями 3 на выходной кромке 4 и прорезями 5 на выходной кромке б, при этом прорези 3, 5 обеих кромок 4, б расположены ассиметрично по отношению к прорезям 30 3, 5 смежных лопаток 2 и имеют ширину Ь , шаг т и глубину Ь , равныесоответственно 2, б и б толщинамвыходной кромки 4 лопатки 2,При вращении рабочего колеса лопатки 2 с прорезями 3, 5 на входнойи выходной кромках 4, 6 разбиваютсплошной поток воздуха на множество мелких перемешивающихся струй,...

Номер патента: 812745

Опубликовано: 15.03.1981

Авторы: Грещишин, Николаенко, Фучила

МПК: C02F 1/52

Метки: сточныхвод

...осадкав нижней части предусмотрен отражательный щит 16, В центральной частикорпуса 1 размещена вертикальнаятруба 17 для ввода смеси сточных вод,с коагулянтом и воздухом. На верхнюючасть трубы 17 установлен завихритель 4018, выполненный в виде неподвижногосегнерового колеса, снабженный перфорированными трубопроводами 19,расположенными вдоль образующей водоворотной камеры 13, Возможна ре гулировка положения завихрителя 18 по высоте посредством гибкого элемента 20, Трубопроводы 19 перфорированы отверстиями 21 для равномерного выхода струй смеси и ориентации их по касательной к внутренней стенке водоворотной камеры 13, Смесительная камера 22 гидравлически сообщена с эжектором 23. Она включает цилиндрический корпус с...

Номер патента: 810607

Опубликовано: 07.03.1981

Авторы: Нагля, Николаенко

МПК: B67C 1/04

Метки: банок, мойки, наполненныхцилиндрических

...с направляющими6 - 9 для банок, при этом направляющиебарабанов выполнены винтообразнойформы и имеют противоположное направление,Механизм перемещения банок включаетустановленные с возможностью вращения вцентре барабанов валы 10, связанныемежду собой гибкими элементами 11, размещенными на концах валов в канавках 12хвостовиков 13, при этом гибкие элементымогут быть выполнены в виде клиновыхремней или транспортерных лент.20Валы 10 облицованы эластичным материалом 14, предпочтительно резиной, дляобеспечения их сцепления с наполненнойцилиндрической банкой 4, имеющей закаточные швы 15. 25Внутренний диаметр каждого барабана2 и 5 равен сумме диаметра расположенного в нем вала 10 и двух диаметров обрабатываемых банок 4.Барабаны 2 и 5 снабжены...

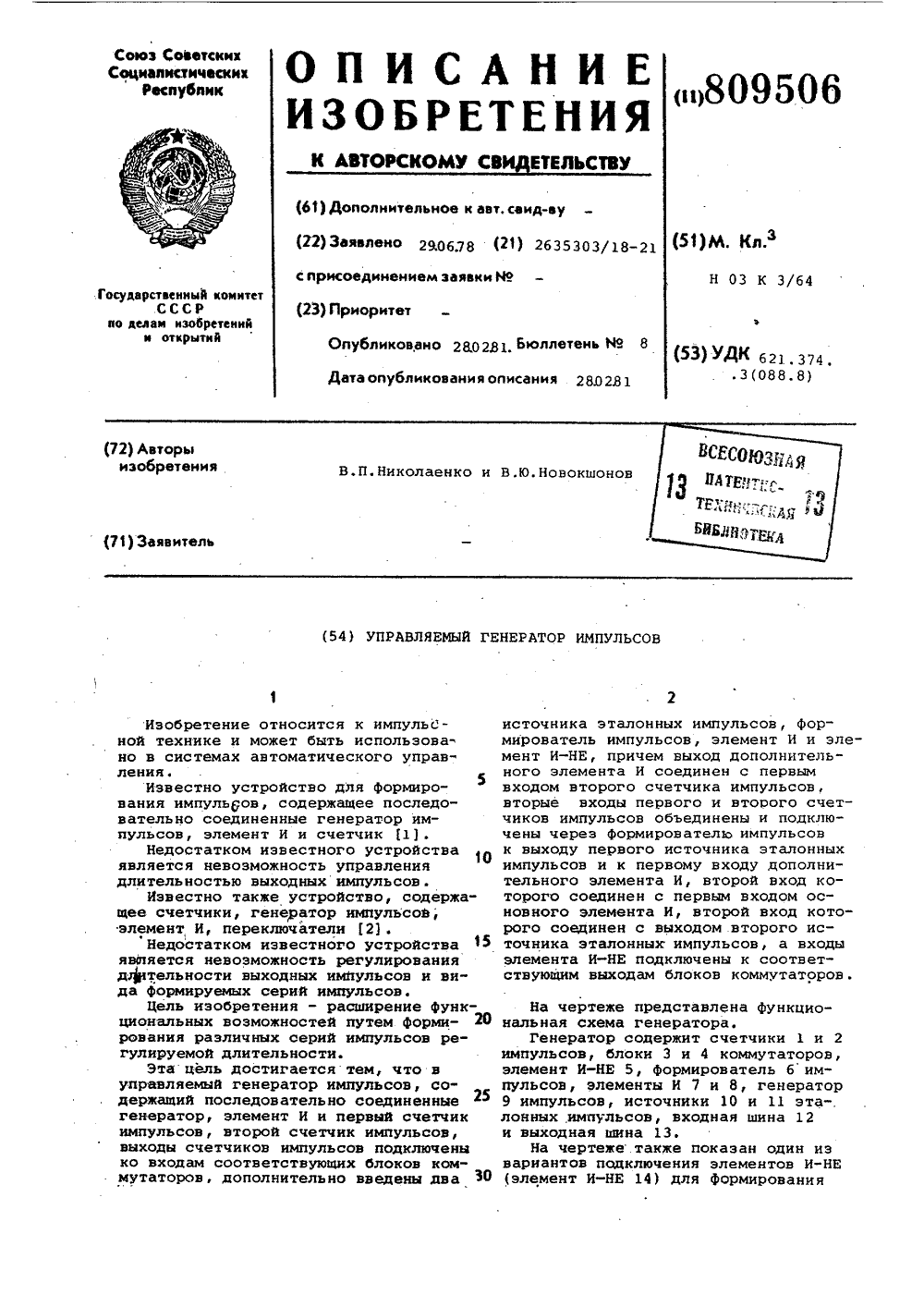

Номер патента: 809506

Опубликовано: 28.02.1981

Авторы: Николаенко, Новокшонов

МПК: H03K 3/64

Метки: генератор, импульсов, управляемый

...2 считаютимпульсы генератора 9, при этом в любой момент времени число, записанноев счетчике 1, на 1 больше числа, запи санного в счетчике 2егггде Гз - длительность импульса с источников 10 и 11 эталонныхимпульсов;Т - период следования сигналовгенератора 9 через времяГцТе после установки и-горазряда счетчика в единичноесостояние, в это же состояние устанавливается одноименный разряд счетчика 2.Таким образом, на выходеэлемента И-НЕ 5 формируетсяимпульс длительностью Гц.Аналогично через время Го послеустановки (и)-го разряда счетчика 1в единичное состояние в это же состоянйе установится (и)-й разряд счетчика 2 и на выходе элемента И-НЕ 14 40также сформируется импульс длителькОстью ГуТак как счетчики 1 и 2 работают(циклически, то на выходе...

Номер патента: 806731

Опубликовано: 23.02.1981

Авторы: Бондарук, Вдовенко, Николаенко, Овчаренко, Павлов, Скальская, Ткач

МПК: C09K 7/00

Метки: жидкость, основеобратных, промывочная, эмульсий

...СЖК и гидроокись натрия или калия в виде 50 ного водного раствора до полученияоднородной массы.Модифицирование минералов производится в угпеводороднои среде (например, дизельном топливе), содЕржащейспиртовый раствор модификатора (четвертичные соли аммония, например диметилалкилбензиламмонийхлорид) дополучения однородной композиции. Процесс производится при непрерывном перемешивании.П р и м е р 1. В емкость, снабжен- З 5ную перемешивающим устройством, вводится 350 г (35) дизельного топливаи 100 г (10) эмульгатора, предварительно приготовленного на основе кубовых остатков синтетических жирных 40кислот, и 10 г (1) битумного структурообразователя.Смесь перемешивается в течение30-40 мин. Затем вводится 20 г (2)хлористого кальция и 350 г...

Номер патента: 803067

Опубликовано: 07.02.1981

Авторы: Краев, Купчиков, Николаенко, Федоров, Федоровский

МПК: H02G 11/02

Метки: неподвижного, обектак, подвижному, подвода, электро-энергии

...свободно расположенными на валах и жестко связанными с концами на правляющего элемента, при этом длина направляющего элемента больше расстояния между валами. На фиг. 1 показан общий вид устройства; на фиг. 2 - сечение А - А фиг. 1.На направляющем элементе 1, выполненном в виде ленточной пружины, закреплены токоведущие провода 2, идущие от неподвижного основания 3 к подвижному механизму 4, который осуществляет возвратно- показательное движение вокруг оси 5. На основании 3 и механизме 4 жестко закреплены валы 6, сопрягаемые с поворотными втулками 7. С помощью накладок 8 обеспечивается крепление втулок 7 к концамконец которой расположен на неподвижном основании, а другой - на подвижном механизме, и токоподводящие провода, расположенные на...

Номер патента: 802515

Опубликовано: 07.02.1981

Авторы: Боднарук, Данчевский, Николаенко, Ногач, Фучила

МПК: E21B 21/06

Метки: бурового, раст-bopa

...подлежащий очистке, через открытое запорное устройство 14 поступает во внутреннюю полость корпуса 1 16 и заполняет ее. Проникая через фильтр 6, очищенный буровой раствор проходит через полый вал 3 и поступает в воронку 11, а мехпримеси, отделенные от бурового раствора стремятся к отверстию 13, перекрытому клапаном 8. Фильтр 6, вращаясь с полым валом, самоочищается от накапливающихся на его наружной поверхности отфильтрованных мелких частичек мехпримесей, которые по мере накопления удаляются со стенок фильтра центробежными силами и отбрасываются к внутренней стенке корпуса 1 и опускаются к отверстию 13.При излишней загруженности мехпримесями внутренней полости корпуса 1, увеличивается нагрузка на привод 4, в результате чего,...

Номер патента: 798964

Опубликовано: 23.01.1981

Авторы: Бурсов, Задубовский, Николаенко

МПК: G09G 1/08

Метки: векторана, лучевой, трубки, формирования, экране, электронно

...Х, а два других (3 и 4) - ,цк координате цифроаналоговые преобразователи 5"8, которые также подва относятся к координатай Х и У,генератор 9 опорных сигналов, блок 10управления, два дифференциальных 50усилителя 11 и 12, электроннолучевуютрубку 13 с отклоняющей системой 14и две дифференцирующие цепи 15 и 16.Первые входы регистров 1-4 связаны со входными шинами, по которым поступают коды начала и конца каждоговектора по координатам Х и У, соответственно, а вторые входы всех регистров 1-4 соединены между собой иподключены к одному из выходов блока 10 управления, выходы регистров 6 О1-4 соединены с цифровыми входамисоответствующих ЦАП 5-8, аналоговыевходы которых присоединены к генератору 9 опорных сигналов, вход котороготакже связан...

Номер патента: 798276

Опубликовано: 23.01.1981

Авторы: Боднарук, Волошанский, Куртов, Николаенко, Соболевский, Степанюк

МПК: E21B 33/138

Метки: раствор, тампонажный

...состоит из полимерных кислот сосредним числом атомов углерода вмолекуле, равным 36Кроме того, в нем содержится до10 смолистых неомыляемых веществ,нерастворимых в спирто-бензольной смеси или петролейном эфире, Количество их изменяется в зависимостиот режима окисления парафина и дистилляции сырых жирных кислот,Состав готовился в следующейпоследовательности.В расчетное количество воды (например, 62 вес. ч 3, вводят гидроокисьщелочных металлов (например ИаОН0,35 вес. ч.), и регулятор сроковсхватывания и величины фильтрациибихроматы катионов первой группы(например Кс(С 07,- 1,6 вес. ч.) иперемешивают в лабораторной мешалкев течение 10-15 мин,В расчетное количество углеводородной жидкости (например, дизтопливо 44 вес, ч.) добавляют...

Номер патента: 796454

Опубликовано: 15.01.1981

Авторы: Жиянов, Николаенко, Юсупов

МПК: E21D 23/00

Метки: крепления, плоскостизабоя

...балкой верхняка 8. Для передвижки и прижатия щита к забою служат гидродомкраты выдвижки щита 9, укрепленные шарнирно одним концом к верхней части щита 1, а другим - шарнирно под верхняком секции 10, В нижней части 2 шита ограждения забоя расположен выступ 11 Секция 10 взаимосвязана с конвейерным ста- вом 12.Устройство для крепления плоскости забоя работает следующим образом.В исходном положении конвейерный став 12 и секцки 10 крепи пододвинуты к забою, щит 1 ограждения раздвинут и прижат гидродомкратами 9 и конвейером к плоскости забоя. При подходе к секции крепи очистного комбайна щит ограждения плоскости забоя гидроцилиндрами 3 сокращается и гидродомкратами выдвижки щита 9 отводится от забоя по направляющим балкам 5, освобождая...

Номер патента: 794608

Опубликовано: 07.01.1981

Авторы: Николаенко, Смотров

МПК: G05B 6/00

Метки: релейное

...элемента б идеальными, то при отсутствии входного напряжения на первом входе 11 устройства(С==О) напряжение (1, на выходе 12устройства также равно нулю, что достигается соответствующей полярностью и величиной напряжения смешения У, (установка нуля), поступающего на второй вход18 устройства. При наличии входного напряжения (У=- О) напряжение на выходеоперационного усилителя 1, являющегосявыходным напряженнем (, устройства,пропорционально входному напряжениюС, при Ь,Коэффициент пропорциональности наэтом участке амплитудной характеристикиопределяется отношением величины сопро,орректор С, Файн елин сдактор 3 аказ 1761/129 Изд. Ъ 131 НПО Поиск Государственного комитета 113035, Москва, Ж, Тип. Харьк. фил, пред. Патент тивления...

Номер патента: 793978

Опубликовано: 07.01.1981

Авторы: Горбунов, Николаенко, Новикова, Попов, Сивкова, Царенко

МПК: C07C 43/04

Метки: диметиловогоэфира, метилморфолина, совместного

...капельной воронкой, термометром и холодильником, загружают 63 г (0,5 моль) диметилсульфата и иэ воронки медленно, по каплям при перемешивании и охлаждении добавляют 26,3 г (0,25 моль) диэтаноламина. Температуру реакционной массы поддерживают при этом 40-50 С. После окончания загрузки диэтаноламина перемешивание реакционной массы продолжают еще 15-20 мин, затем повышают температуру до 170-180 фС и выдерживают в течение 3 ч. Образующийся при этом диметиловый эфир собирают в газометр793978 Формула изобретения Составитель С, КедикРедактор Н. Потапова Техред М.Голиика Корректор Н. Стец Заказ 9462/1 тираж 452 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП...

Номер патента: 792545

Опубликовано: 30.12.1980

Авторы: Квашина, Марченко, Николаенко, Филь, Яковенко

МПК: H03H 9/26

Метки: блок, фильтров, электромеханических

...фиксаторы, выполненные в виде пластин 5 из эластичного материала, например из резины, и прикрепленные одной из торцовых частей к плате 1. В пластинах выполнены сквозные отверстия б. Электромеханические стержневые фильтры 7, 8 расположены параллельно друг другу792545, и установлены своими концами в отверстиях 6 пластин 5, стянутых с помощью шпилек 9, шайб 10 и гаек 11,На шпильках закреплены также монтажные платы 12 и упоры 13, препятствующие радиальному перемещению фильтров.В случае, если электромеханические фильтры 7 и 8 отличаются друг от друга габаритными размерами, например длиной, компенсация длины фильтра осуществляется электроиэоляционной втулкой 14, а зазор,между пластинами 5 и монтажными платами 12 устанавливается с помощью шайб...

Номер патента: 791949

Опубликовано: 30.12.1980

Авторы: Гнатюк, Лискевич, Николаенко, Склярская, Фещук

МПК: E21B 43/20

Метки: водой, вытеснения, исследования, капиллярного, нефти, образца, породы, процесса

...поддерживатьв системе давление, превышающеедавление насыщения нефти.Устройство работает следующим образом,Для исследования процесса капиллярного вытеснения нефти водой экстрагированный и высушенный образецпороды 2 загружают в кернодержатель1 и прессом б по трубопроводу 4 с 5 1 О 15 20 25 30 45 50 55 бО 65 помощью резиновой манжеты 3 обжимают его в, кернодержателе 1, имитируя горное давление, Манометры 5контролируют величину создаваемогогидрообжима. Термостатом 7 поддерживают в кернодержателе 1 заданнуютемпературу.Сжатым воздухом иэ баллона 39 потрубопроводу 37 создают заданное дав.ление в регуляторах давления 10 и 34Манометром 38 контролируют величинузаданного давления, При заданномдавлении в регуляторах 10.и 34 изакрытых вентилях 18,...

Номер патента: 791353

Опубликовано: 30.12.1980

Авторы: Борисенко, Гильденбрандт, Курнев, Николаенко, Плесовских, Пономарев

МПК: A01K 5/00

Метки: кормов, раздачи

...причем короткий зубец обращен к пе редней части платформы, Рычаг 14 посредством дополнительной тяги 15 и кривошипного вала 16 соединен с тормозом 9 механизма привода платформы 2 и имеет на конце поворотный 35 кулачок 17 с роликами 18 и 19, взаимодействующий верхней частью с зацепом 11. Платформа 2 имеет пазы 20 и 21 для роликов, расположенные в крайних точках траектории их движения,щ под которыми установлены подпружинен. ные плиты 22 и 23. На пути движения платформы у кормушек 1 закреплены упоры 24, взаимодействующие с вильчатым рычагом 13 и установленные с воэможностью поворота в сторону, про- " тивоположную направлению перемещения платформы, Двигатель 25 мобильного кормораэдатчика 3 снабжен переключателями 26 и 27 для его...

Номер патента: 790115

Опубликовано: 23.12.1980

Авторы: Баранов, Николаенко, Санин

МПК: H03K 3/02

Метки: генератор, импульсный, мостовой

...изобретения Составитель Е. Мосолков Редактор О.Малец Техред А. Бойкас Корректор О. Билак Заказ 9057/56 Тираж 995 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4На чертеже приведена принципиальная электрическая схема устройства.Генератор содержит резистивно-емкостной мост, образованный конденсаторами 1 и 2 и резисторами 3 и 4, к плечам 5 и 6 диагонали моста подключены соответственно базы транзисторов 7 р-п-р проводимости и 8 п-р-п проводимости, коллектор транзистора 7 подключен к резистору 9, коллектор транзистора 8 подключен к источнику питания, а эмиттеры транзисторов соединены между собой. Если изменить...

Номер патента: 789723

Опубликовано: 23.12.1980

Авторы: Борохович, Добровинский, Зайченко, Иванов, Николаенко

МПК: G01N 27/82

Метки: дефектов, канатов, лент, механизмов, подъемных, стальных

...преобразователь 1, первыйусилитель-ограничитель 2, первый счетчик 3, дешифратор 4, индикатор 5, блок б цифрового отсче- Зу та, второй индукционный преобраэователь 7, второй усилитель-ограничитель импульса от дефекта вначале преобразователя 1, а затем преобразователя 7. Счетчики 3 и 9 "обнулены".Сигналы дефектов, полученные навыходе преобразователя 1, усиливаются усилителем 2 и поступают навход счетчика 3. Информация сосчетчика 3 поступает на блок б ина дешифратор 4, где сравниваетсяс предельно допустимым числом дефектов на контролируемом участке тягового органа. Как только число дефектов станет равным предельно допустимой величине, с выхода дешифратора поступает сигнал на индикатор 5звуковой и световой сигнализации,Выходы счетчика 3...

Номер патента: 787507

Опубликовано: 15.12.1980

Авторы: Левин, Левченко, Николаенко, Покровский, Романский

МПК: D05B 27/02

Метки: двигателя, механизм, ткани, швейной

...с главным валом машины. На распределительном валу 1 закреплено зубчатое колесо 2, которое находится в зацеплении с шестерней 3, находящейся на оси 4. С шестерней 3 связан кривошип 5 с регулируемым эксцентриситетом, кривошип 5 соединен с камнем 6 кулисы 7, которая вращается на оси 8, На кулисе 7 находится второй камень 9, который соединен с787507 Формула изобретения 3звеном 1 О, которое перемещается в опорах 11 и имеет направляющие звена 12, Звено 12 присоединено к транспортирующей рейке 13. Кроме того, на валу 1 закреплен эксцентрик 14, охваченный вилкой 15, которая соединена с звеном 12.Механизм работает следующим образом.Распределительный вал 1 вращается с частотой вращения главного вала машины. На валу закреплено зубчатое колесо 2,...

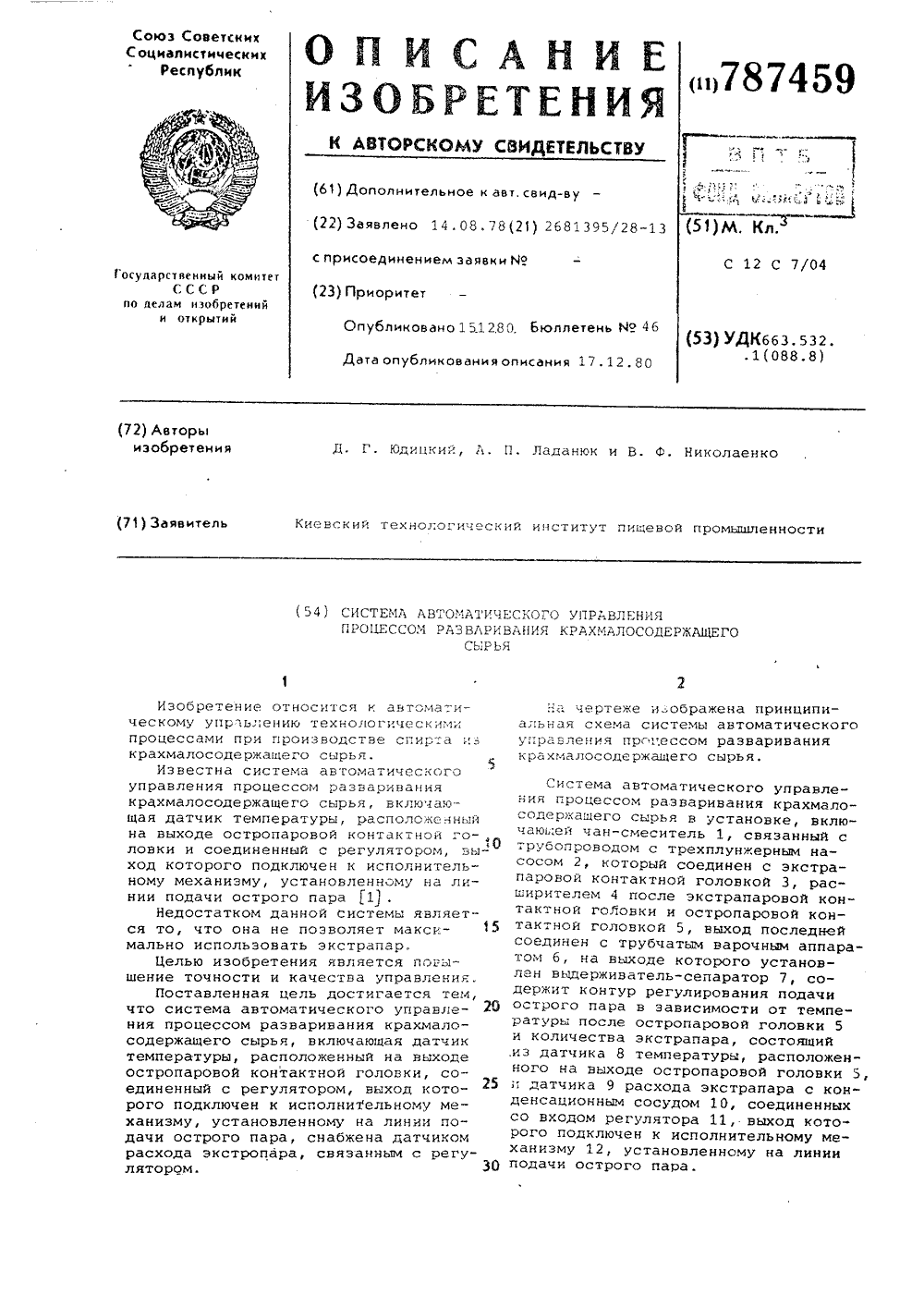

Номер патента: 787459

Опубликовано: 15.12.1980

Авторы: Ладанюк, Николаенко, Юдицкий

МПК: C12C 7/04, G01F 1/00

Метки: крахмалосодержащего, процессом, разваривания, сырья

...головкой 3, расширителем 4 после экстрапаровой контактной гоЛовки и остропаровой контактной головкой 5, выход последней соединен с трубчатым варочным аппаратом б, на выходе которого установлен выдерживатель-сепаратор 7, содержит контур регулирования подачи острого пара в зависимости от температуры после остропаровой головки 5 и количества экстрапара, состоящий ,из датчика 8 температуры, расположенного на выходе остропаровой головки 5,датчика 9 расхода экстрапара с конденсационным сосудом 10, соединенных со входом регулятора 11, выход которого подключен к исполнительному механизму 12, установленному на линии подачи острого пара.787459 Формула изобретения д плмасйеру каз 8278/25 Тираж 522 Подписное НИИП иал...

Номер патента: 785456

Опубликовано: 07.12.1980

Авторы: Гудзе, Николаенко, Палеев, Перец, Попов, Потапов, Тимченко

МПК: B63B 35/44, E21B 41/00, E21B 7/12 ...

Метки: буровой, плавучей, смещений, установки

...служ 1 т каоель 12, который зкрецлец на плавучей буровой устнонке 4 1)- средствох зажцмОВ 13 таки Образом, что образована свооодця петля для кохПене 1 785456Формула изобретения ФО132025 ции качки. Блок индикаторов 10 жестко связан с тросом 2 посредством зажимов (на чертеже не показаны). Трос 2 запасован на обводные ролики 14.Работа устройства осуществляется следуюгцим образом.После прихода установки 4 в точку бурения с нее спускают на тросах на дно плиту 3 ориентированно относительно установки 4. При этом плита 3 оказывается ориентированной также относительно направляющей 6 и установленных на ней посредством ползуна 7 блока индикаторов 10 начальных смещений плиты 3 и прибора 9. Затем лебедкой 1 создают требуемое натяжение троса 2,...

Номер патента: 782821

Опубликовано: 30.11.1980

Авторы: Аврамов, Агальцов, Власкин, Левагин, Михин, Николаенко, Пеклер, Янов

МПК: B01D 9/02

Метки: кристаллизатор

...нанезначительном расстоянии друг отдруга, так что пространство между 15ними представляет собой щель. Впространстве между кольцевыми дискамй 4 и,5 расположены направляющиелопатки 7, обеспечивающие закручивание потока жидкости, завихрйтель 3)имеет также патрубки 8, пересекающие коническую часть завихрителя,Для устранения возможности застаивания кристаллов на корпусе диф-.фузора он снабжен обратным конусом9. Штуцер 10 служит для ввода циркулирующего раствора, а патрубок 11 ссоплом 12 для ввода циркулирующегораствора, Наружный циркуляционный,контур 13,с насосом 14 обеспечивает, движение циркулирующего раствора, а выносной теплообменник 15 служит для снятия тепла, поступающегосо свежим раствором и тепла кристаллизации, Через штуцер 1 б...

Номер патента: 687682

Опубликовано: 07.11.1980

Авторы: Бураков, Николаенко, Рывкис, Теплинский

МПК: B22C 15/24

Метки: агрегат, загрузки, кокилей, кокили, манипулятор, нанесения, облицовки

...кокиля 18. Захваты 17 монтируются на кронштейнах 19, установленных на стяжках 13 между щеками 11 и 12 кареток 9, и представляют собой поворотные на оси 20 рычаги 21, которые удерживаются в исходном положении с помощью регулируемого ограничителя 22 хода и пружины 23. На щеках 12 установлены также направляющие планки 24 кокиля 18, а на раме 1 установлен регулируемый упор 25, фиксирующий положение находящегося на захватах 17 тележки 7 кокиля 18 в момент загрузки его в агрегат 5 нанесения облицовки.Шахта 2 подъемника 3 установлена на раме 26 рольганга 27. В шахте перемещаются вилы 28, имеющие прорези 29 для прохода обращенных вниз центрирующих штырей 30 перемещающегося по рольгангу 27 кокиля 18. Вилы 28 находятся ниже верхней кромки роликов...
