Немькин

Номер патента: 1714477

Опубликовано: 23.02.1992

Авторы: Бердинских, Бухарин, Гиниятуллин, Морев, Немькин, Шадрунова

МПК: G01N 25/32

Метки: группы, категории, лома, металлов, отходов, подготовке, черных, шихты

...и распознава.нии марки сплава,Однако известный способ основан на электроконтактном разогреве горячего спая беэ создания электрической дуги и локальной ванны расплавленного металла, а следовательно, до температур ниже температуры плавления, что приводит к неполноте термоэлектрической кривой (теряется часть кривой в высокотемпературной области) и к снижению достоверности и надежности контроля марок. Кроме того, данный способ приемлем для поверочного контроля и отсортировки узкого диапазона отдельных марок стали категории А(углеродистых, ГОСТ 2787-75), например стали марок Т и СТ 70, от других марок при входном контроле продукции метизной промышленности, в частности стальной проволоки. Этот способ недостаточно экспрессен, так как связан с...

Номер патента: 1506142

Опубликовано: 07.09.1989

Авторы: Горбатов, Ермолова, Немькин, Чеховских

МПК: E21F 5/00

Метки: возведения, заполнения, изолирующих, пустот, сооружений, состав, шахтных

...для состава щее 68-70 Для придасвойств в я в мас.%.-1 О, 4-0, 8) парафина в вателя путем ино тех пор, а дно сосуотмывка.гипсовяжущий миниевой3 150614 пудры объем конечного продукта увеличивается на 80-1107 по сравнению с известными рецептурами иэ гипсовяжущего.5В таблице приведены данные о содержании компонентов в составе. Из таблицы видно, что наибольшее увеличение объема 80- 1107. дает сле О дующий состав мас.7: гипс 68-70;ИаОН 0,2-0,4; А 1-пудра 0,4 - 0,8;остальное вода.Использование расширяющихся составов на основе гипсового вяжущего 15 для изоляционных работ и заполнения пустот за крепыш в шахтах ранее не было известно.Возведение изолирующих сооружений и заполнение пустот за шахтной кре пью предлагаемым составом...

Номер патента: 1283422

Опубликовано: 15.01.1987

Авторы: Ермолова, Немькин, Плахотнюк, Рыков

МПК: E21F 5/00

Метки: обнаружения, пожара, ранней, стадии, эндогенного

...изображена схема,реализующая предлагаемый способ,При нагревании до 70 в .100 С ивыше нагреваются и ампулы, находящиеся или непосредственно в очаге нагрева, или по ходу струй воздуха,проходящих через очаг нагрева. Легкоплавкие вставки расплавляются, пахучее вещество выливается, испаряетсяи с утечками воздуха выносится извыработанного пространства в очистной забой и далее распространяетсяпо выработкам с исходящей струейвоздуха, Таким образом подаетсясигнал в возникшем и прогрессирующем самонагревании угля,Предлагаемый способ осуществляется следующим образом,В очистном забое 1 пожароопасного участка через каждые 10-15 м подвигания лавы за секции механизированной крепи укладывают ампулы 2пааучим веществом таким образом,что в выработанном...

Номер патента: 1117863

Опубликовано: 07.10.1984

Авторы: Ерошенко, Кобченко, Немькин, Спиридонов

МПК: H05B 3/60

Метки: нагреватель, сред, текучих, электродный

...соединены с клапаном 4. Он состоит из тарелки 5,выполненной из электроизоляционного материала, и полого цилиндрического стержня 6, который размещенво входном патрубке 7 и имеет воз"можность перемещаться в нем. В стенке цилиндрического стержня 6 с диаметрально против оположных с торон сделаны прямоугольные отверстия 8, повысоте равные высоте электродов, аширина ихопределяется выражениеми 1 щгде 3 - внутренн й диаметр пологоцилиндрического стержня, м,-высота электродов, м;П 1. - масса пакета диэлектрических пластин, погруженныхв воду, кг;( - наиболыш 1 й расход воды,м "/с;С = 3,15 с кг /м - постоянныйф 112 2коэффициент.Диэлектрические пластины связаны с тарельчатым клапаном, размещенным подвижно во входном патрубке и имеющим полый...

Номер патента: 1032196

Опубликовано: 30.07.1983

Авторы: Александров, Бурдин, Мостипака, Немькин, Шередекин, Югай

МПК: E21F 5/00

Метки: заиловочная, пульпа

...пульпе добавляется известь и бромистыйнатрий или калий 1 11, ,10Однако здесь основным закладочнымматериалом является глина ( до 1620/, а время осаждения твердых часттиц в таком составе составляет 3-5 ч,что при пожарах в горных выработкахвесьма нежелательно, а порой и недопустимо из-за угрозы дальнейшегоразвития пожара,Известна также эаиловочная суспензия суглинок, включающая отходы обога- Ощения угля, эолу электростанций иводу 1 2 1 .Но в ней также содержание глиныи суглинка является преобладающим(до 14-2 1/ ), а время осветления воды в такой пульпе с содержаниемвзвешенных частиц до 3-47. исчисляется 2-3 ч,Цель изобретения - повышение эффективности заиливания эа счет сокзоращения времени осаждения .твердыхчастиц в пульпе.Поставленная...

Номер патента: 974032

Опубликовано: 15.11.1982

Авторы: Бейлис, Ляховер, Немькин, Оробинский, Певзнер

МПК: F22B 37/16

Метки: ширма

...патрубке 4, что способствует более интенсивному отложению в нем шлама, который затем через дренаж отводится. Подвод теплоносителя через верхний 4 и нижний 5 патрубки, сообщенные между собой байпасным трубопроводом 8, к раздающему коллектору 3 уменьшает также гидравлическую разверку на выходе из теплообменных труб 1. Выполнение ширмы, снабженной байпасным трубопроводом, соединяющим питающий трубопровод с нижней частью раздающего коллектора через полость шламосборника, который сообщен в свою очередь с этим коллектором через его нижний патрубок, позволяет эффективней ее использовать. Формула изобретенияШирма, содержащая теплообменныетрубы, преимущественно наклонные,расположенные в газоходе в одной вертикальной плоскости и...

Номер патента: 962657

Опубликовано: 30.09.1982

Авторы: Боровков, Калмыков, Мерцалов, Немькин, Нюгай, Пооп, Син, Трухин, Шемякин, Яо

МПК: E21F 13/02

Метки: средство, транспортное

...Прицепы с барабанами дляканата позволяют резко снизить тру Одоеикость при изменении длины ходаплатформы.На Фиг. 1 изображено транспортное средство, общий вид; на фиг. 2то же, в плане; на фиг,3 - узел 1 на фиг.2; ина фиг, ч - сечение А-А на фиг.1.Транспортное средство для доставки людей и грузов по наклонным выработкам содержит направляющие 1,выполненные из соединенных между ЗОсобой желобов корытообразной ормы,которые углублены в почву на высотужелоба, приводную лебедку 2 с витками 3 трения концевую секцию 4 сотклоняющим шкивом 5 и натяжным уст 35ройством 6, платформу 7, выполненнуюв виде лотка из прорезиненной ленты,армированного с внутренней .стороныизогнутыми стальными полосами, бесконечный тяговый канат 8, два аккумулирующих...

Номер патента: 905494

Опубликовано: 15.02.1982

Авторы: Александров, Давыдов, Маевская, Немькин, Югай

МПК: E21F 5/00

Метки: выработанном, обнаружения, признаков, пространстве, ранних, самонагревания, угля

...их по ходу подвигания очистного забоя, причем длину укладываемых в выработанном прост 905494ранстве труб принимают равной длине шага месячного подвигания очистного забоя,На чертеже изображена схема расположения става труб с термодагчиками и воздухоотборными шлангами ь выработанном пространстве очистного забоя.Предложенный спосо(, е.;зуют следующим образом.Став труб 1 собирают, например, из толстостенных цельнотянутых металлических труб длиной 2,5 м с резьбовым соединением, По мере подвигания линии очистного забоя 10 став труб с уложенными в нем термодатчиками, замерными проводами и воздухоотбор. ными шлангами 2 наращивают и оставляют в выработанном пространстве на длину 1., определяемую пожароопасной зоной 3 для данного очистного...

Номер патента: 900037

Опубликовано: 23.01.1982

Авторы: Зайдель, Мерцалов, Немькин, Омаров, Пархоменко, Син, Токмурзин, Трухин

МПК: E21F 13/02

Метки: грузолюдское, транспортирующее

...устройство состоит из платформы 1 с запасом тягового каната и грузовой платформы 2, соединенных между собой шкворнем 3 и оснащенных съемными опорныыми лыжами 4, уложенных на почву выработки в колею направляющих брусьев 5, тягового каната 6. Между направляющими брусьями 5 устанавливаются поддерживающие и отклоня 900037ющие ролики 7, предохраняющие тяговый канат от трения о почву и препятствующие его поднятию.Платформа 1 снабжена прицепным устройством, выполненным в виде плиты 8 с гнездами для крепления каната, снабжен. ной штоком 9, установленным подвижно в стакане 10, Жестко закрепленном на днище платформы, причем шток 9 удерживается в среднем положении пружиной 11,Предлагаемое грузолюдское транспортирующее устройство работает...

Номер патента: 879132

Опубликовано: 07.11.1981

Авторы: Киданов, Крячко, Немькин

МПК: F22B 31/02

Метки: газов, конвертерных, котел-охладитель

...конвертерных газов, общий вид; на фиг.2 - вид А на фиг. 1. Котел-охладптель конвертерных газовсодержит стационарный газоход 1, соединенный по газам с конвертером 2 посредством кессона 3. Кессон 3 установлен на от 5 катной тележке 4 и включен трубопроводами 5 с фланцевыми разъемами б в контурциркуляции охлаждающей среды. Разъемыб расположены в плоскости, перпендикулярной направлению отката тележки 4. Кессон3 включен в контур циркуляции охлаждающей среды последовательно с газоходом 1,поэтому трубопроводы 7 последнего соединены с трубопроводами 5 кессона 3 черезразъемы б.15 При перефутеровке конвертера 2 илиремонте кессона 3 и стационарного газохо.да 1 тележку 4 вместе с кессоном 3 откатывают в сторону. При этом разъемы бразбалчивают и...

Номер патента: 781817

Опубликовано: 23.11.1980

Авторы: Волкова, Киселев, Немькин

МПК: G06F 17/10, G06F 7/548

Метки: вычислитель, косинуса, синуса, функций, цифровой

...соответственно приращение косинуса и приращение синуса. Приращение синусас выхода сумматора 13 поступает на суммирующий вход регистра 8, а приращение косинуса с выхода сумматора 12 - на суммирую.щий вход регистра 9. Приращение функций насуммирующие входы регистров 8 и 9 поступают в виде наличия или отсутствия импульсас весом 2а содержимое этих регистров ме Эняется только после момента окончания импульсов на их суммирующих входах, На выходах регистра 8 вырабатывается 10-ти разряд.ный код 1 б 1 т 1 А 1, а на выходах регистра9 - 10-ти разрядный кодС бЬ А 1;,20Из описания работы вычислителя следует,что при поступлении на его вход импульса ар.гумента каждый цикл интегрирования содержитодин или два равноценных такта...

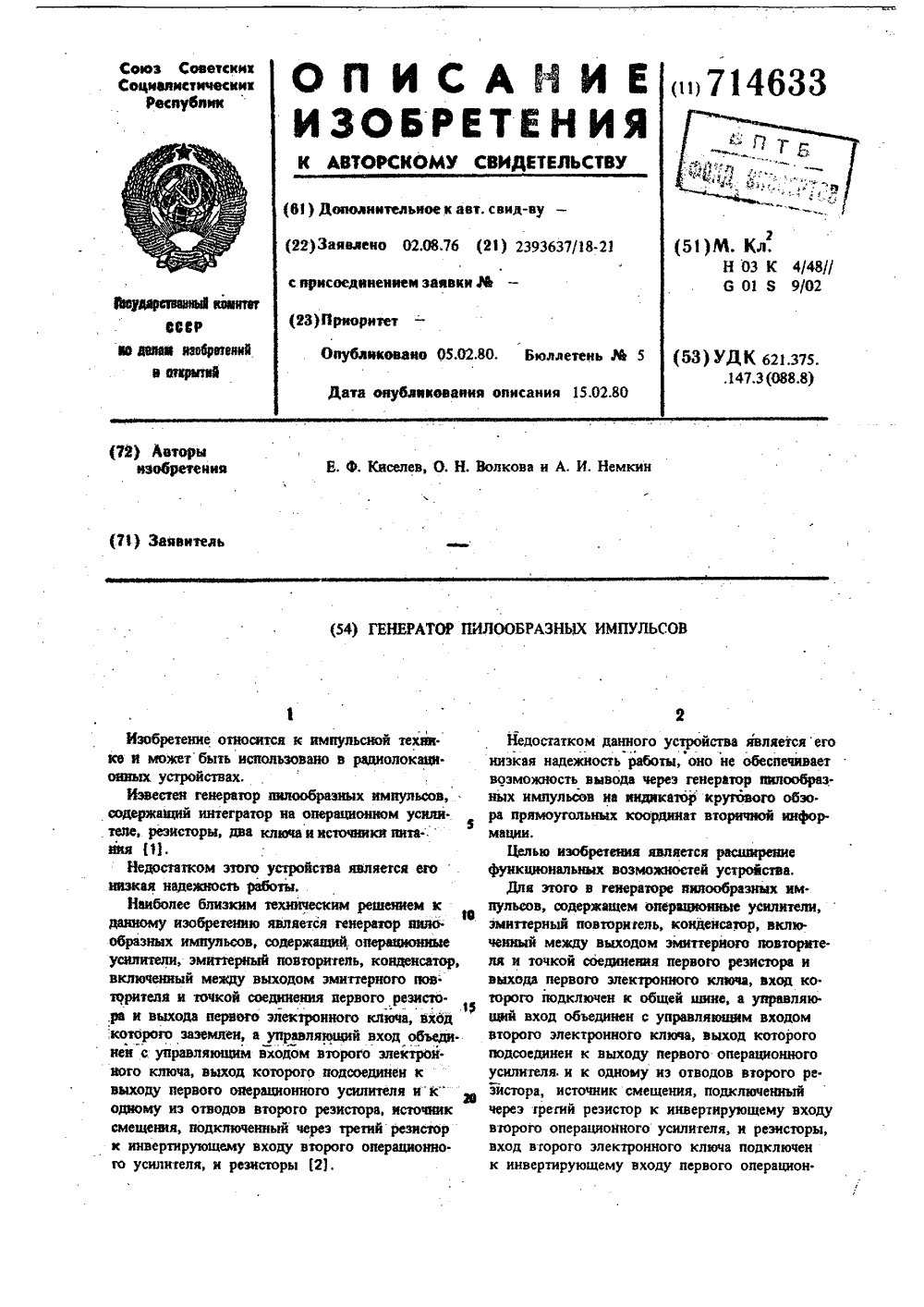

Номер патента: 714633

Опубликовано: 05.02.1980

Авторы: Волкова, Киселев, Немькин

МПК: H03K 4/48

Метки: генератор, импульсов, пилообразных

...пилообразных импульсов, содержа.щий операционные усилители, эмиттерный повторитель, конденсатор, включенный между выхо. дом эмиттерного повторителя и точкой соединения первого резистора и выхода первогоэлектронного ключа, вход которого подключенк общей шине, а управляющий вход объединен с управляющим входом второго электрон.ного ключа, выход которого подсоединен квыходу первого операционного усилителя и кодному из отводов второго резистора, источник смещения, подключенный через третий резистор к инвертирующему входу второго операшгонного усилителя, и резисторы, о тл и ч аю щ ий с я тем, что, с целью расширения функ. циональных возможностей, вход второго электронного ключа подключен к инвертируюшему входу первого операционного...

Номер патента: 525577

Опубликовано: 25.08.1976

Авторы: Мецгер, Немькин, Токмурзин

МПК: B61B 7/00

Метки: дорога, канатная

...дви о у опор уснные гибким ом. Пассажир становится на рруэонесущее полотно площадки и при прохождении кресла нвд площадкой садится в него. Сойдя и кресла. пассажир сначала становится на гру эонесущее полотно, а затем на почву выра ботки. Так хвх груэонесущее полотно площадки имеет некоторую скорость относите но кресел, схорость последних относительн почвы выработки будет гораздо выше, чем у иэвестныхмоноканатныхдорог, благодаря чему обеспечивветса увеличение пропускной способности предлагаемой канатной дороги. тная дорога об- - то же, вид в профиле, об, вид сверху. показана кане; на фнг,фиг, 3 - дорогфиг. 4 - то На фигй вид всверху; на,для доставки людей.- г Гель изобретении - улр ции и увеличение пропускно канатной дороги. Это...

Номер патента: 472836

Опубликовано: 05.06.1975

Авторы: Алотин, Мецгер, Немькин, Шемякин, Якимов

МПК: B61B 7/20

Метки: дорог, зажим, канатных, рычажный, съемный

...не обеспечивают необходимого усилия зажатия каната, что снижает эффективность применения съемных зажимоЦель изобретения - повышениести сцепления зажима с канатомние возможности использованияклонных канатных дорогах.Для этого механизм сцепления в предлагаемом закиме выполнен в виде клещей, размещенных между опорными направляющими, которые выполнены с переменным углом наклона.На чертеже изображен предлагаемый зажим, общий вид.Опорные направляющие 1, выполненные с переменным углом наклона на участках а - 6 и д - с, соединены между собой боковыми пластинами 2 и крышкой 3 с помощью болтов 4. К опорным направляющим 1 закреплены оси 5, на которых установ.чены с возможностью вращения ролики б. С одной стороны опорных направляющих 1...

Номер патента: 466138

Опубликовано: 05.04.1975

Авторы: Алотин, Ким, Мецгер, Немькин, Шемякин

МПК: B61B 7/20

Метки: дорог, каната, канатных, подвесных, соединения

...а именно к подземным моноканатным дорогам, предназначенным для применения в шахтных выработках.Известно устройство для соединения каната подвесных канатных дорог, содержащее барабан и зажим для каната.Недостаток известного устройства заключается в том, что оно не проходит через направляющие ролики и вокруг приводного шкива.Целью изобретения является устранение этого недостатка.Достигается это тем, что зажим выполнен с двумя Г-образными планками, имеющими пазы в горизонтальной и вертикальной плоскостях, причем паз в горизонтальной плоскости расположен по продольной оси каната и охватывает его с одной стороны. Зажим 1 включает нижнюю и верхнюю 7 и8 планки с пазом для каната, соединенные между собой болтами 9.Нижняя 6 и верхняя 7...

Номер патента: 421850

Опубликовано: 30.03.1974

Авторы: Артемьев, Блинов, Васильев, Гендельман, Немькин, Семенов

МПК: B01D 45/00, F22B 37/26

Метки: бфонд, еноперто, сепарационное, устройствов

...закручивающий лопаточный аппарат 4 и пароотводящий патрубок 5 с пароотбойной тарелкой б. Циклон 2 имеет на нижнем торце перегородку 7, отделяющую водяную полость 8 барабана 1 от внутрициклонной полости 9, подключенной непосредственно к онускным трубам 10 соединительной трубкой 11.При работе котла в подъемных трубах 12иркуляционного контура генерируется пар,пароводяная смесь из контура поступает в барабан 1. В барабане происходит первичное естественное груоое огделение пара от воды.Крупные капли воды под действием сил тяжести выпадают в водяной объем барабана, а пар с мелкими частичками влаги подни мается вверх и через отверстие 3 поступаетна лопаточный аппарат 4. При этом под действием центробежных сил пена мнется, и про.исходит...

Номер патента: 369341

Опубликовано: 01.01.1973

Авторы: Гендельман, Немькин, Семенов, Чко

МПК: F22B 37/22

Метки: барабан, котла, сепарационный

...на котором установлен регулятор б давления. Во избежание смешивания воды пристенного объема 2 со всей кот ловой водой трубы 6 опускной системы иподъемные трубы 7 проведены в основной объем барабана через стенку кожуха 1.Барабан работает следующим образом. 15 По окончании продувки конвертора в охладителе прекращается парообразование и начинается процесс охлаждения рабочей среды в трубах охладителя. При этом пар, оставшийся в трубах охладителя, конденсируется, дав ление в охладителе начинает понижаться ирегулятор 5 давения от,:ючает барабан от паропровода. Для поддержания уровня охладитель подпитывается питательной водой.В это время включается подача тепла в теп лообменник 8. В пристенном объеме 2 начи, нается кипение воды и выделение...

Номер патента: 312104

Опубликовано: 01.01.1971

Авторы: Авдеев, Немькин, Подоба, Телков

МПК: F16L 31/00

Метки: разъединения, соединения, трубонроводов

...устройства для соединения и разъединения трубопроводов, в которых к опорному элементу шарнирно присоединены силовые элементы, например гидроцилиндры и трубопроводы с компенсаторами тепловых деформаций. Недостаток этих устройств состоит в том, что крепление силовых элементов с опорной балкой, подвижно установленной на раме, а противоположными концами с неподвижно установленными на раме опорами способствует передаче усилий от силовых элементов на другие части конструкции.Предложенное устройство отличается от из. вестных тем, что, с целью уменьшения габаритов, опорный элемент выполнен в виде двух параллельных балок с ограничительными тягами, подвижно соединенными с одной из балок.1 трубопроводы т, компенсаторы тепловых деформаций...

Номер патента: 300736

Опубликовано: 01.01.1971

Авторы: Кузнецов, Немькин, Рудницкий, Рыжавский, Сикул, Чко, Якимович

МПК: F28G 1/12

Метки: вог-ооюзная

...количестве в дымовых газах.На чертеже показан теплоиспользующий аг. регат, общий вид.Теплоиспользующий агрегат содержит газоход 1, в котором расположены поверхности нагрева 2, пылеуловитель с отсосом 3, отсосный тракт 4, отсосный вентилятор 5, раздающие сопла б и пылевой бункер 7.Охлаждаемые запыленные газы поступают в газоход 1 теплоиспользующего устройства, охлаждаются и попадают в пылеуловитель с отсосом 8, где из газов сепарируются крупные фракции пыли, Основной поток газов направляется на окончательную санитарную очистку во вторую ступень пылеулавливающего устройства (на чертеже не показана) и выбрасывается в атмосферу. Часть газов вместе с крупными фракциями пыли поступает в отсосный тракт 4, необходимое разрежение в котором...

Номер патента: 322561

Опубликовано: 01.01.1971

Авторы: Блинов, Гендельман, Дтемш, Немькин, Чко

МПК: F22B 37/32

Метки: лио, пароводяной, разделения, сепаратор, слш€44

...влажнымпаром, который соединен с распределительным коробом 10 с помощью стояков 15, В месте присоединения труб 16, подводящих пароводяную смесь, в стенке 12 перегородки 11 име ются отверстия б, Питательную воду подводятпо трубам 17 к кольцевому коллектору 18, расположенному в объеме В.Котловую ,воду отводят из барабана поопускным трубам 19.0 Сепарационное устройство работает следующим образом.Пароводяную смесь по трубам 1 б подают вводяной объем Б через отверстия б в стенке 12. Это позволяет отделить от потока паро водяной смеси основную массу влаги и значительно уменьшить удельный вес пароотводящей смеси, поступающей в циклоны 5.Из объема В влажный пар по стоякам 15попадает в распределительный короб 10 и 0 улитками 9 направляется в...

Номер патента: 134018

Опубликовано: 01.01.1960

Авторы: Локшин, Немькин

МПК: C09D 127/18

Метки: меди, покрытия, политетрафторэтилена

...с целью ултучшения адгезии фторопласта па меди, не было известно.Предложенный способ для улучшения адгезии подтитеграфторэтгг Леновой пленки на медной поверхностгт предварительным электрохимическим оксидированием Меди в пгелочноът растворе заключается в тон,что Оксидирование проводится в 1 О/о-ноы 1 растворе едкого награ при 809 О и плотности анодного тока 4 а/дм в течение трехчетырех минут. сАнодированггые пластинки промывают в воде, сушат до испарения влаги и покрывают суспензией политетрафторэтилена (фторопласт 4 Д). После термообработки фторопластовая пленка На меди держится хорошо.СПОСОб МОУКСТ НЭЙТИ ПРИМСНСННС В ТВХ СЛУЧЗЯХ, когда ИЗДВЛИЭ раООТЗЕТ В ЗГрСССИВНОЙ СрСДЭ ИПрИ ПОВЫЦТСННЫХ температурах, а ТЗКХЦЗ в электротехнике для...
