Номер патента: 1481686

Опубликовано: 23.05.1989

Авторы: Матвиенко, Трейман

МПК: G01N 33/38

Метки: дорожных, испытания, одежд, слоев, стенд, уплотняемость

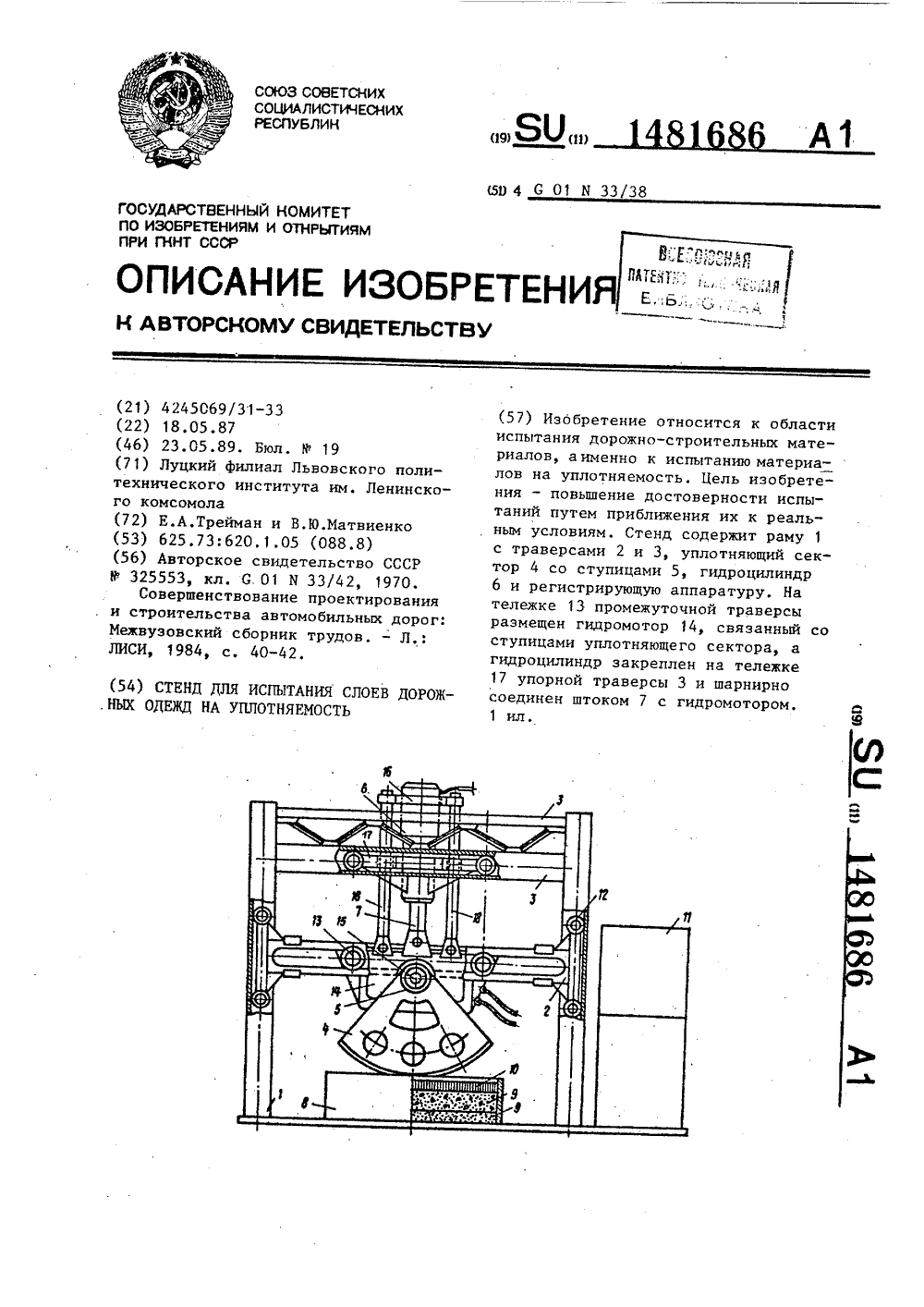

...уплотняющий сектор 4 со ступицами 5, гидроцилиндр 6 со штоком 7, форму 8 с моделью 9 дорожной одежды и испытуемым слоем 10, а также пульт 11 управления с регистрирующей и регулирующей аппаратурой. На подвижной промежуточной траверсе 2, снабженной роликовыми. опорами 12, размещена тележка 13 с закрепленным на ней гидромотором 14, вал 15 которого жестко связан со ступицами 5 уплотняющего сектора 4. Гидроцилиндр б, снабженный обоймой 16, закреплен на те лежке 17 упорной траверсы 3, причем его шток 7 и штанги 18 шарнирно соединены с гидроцилиндром 14.Стенд работает следующим образом.При поднятой траверсе 2 с уплотняющим сектором 4 на раме 1 размещают форму 8 с моделью 9 дорожной одежды и испытуемым уплотняемым слоем 10....

Номер патента: 1480870

Опубликовано: 23.05.1989

Авторы: Кривощапова, Матвиенко, Пестрецов, Попов

МПК: B02C 7/06

Метки: мельница, центробежная

...люк, а сам кожух снабжен эластичными плезащитными щитками 7 по окружности вращающихся дисков 1. Вращение центрального кольца осуществляется с помощью вала 8, а конусных дисков с помощью привода 9.Мельница работает следующим образом, Измельчаемый материал непрерывно подается через загрузочные люки 1 О во внутреннюю область мельницы, в частности к центральному кольцу и лопаткам, где интенсивно перемешивается и измельчается, Лопатки центрального кольца работают по принципу дробеметной установки, поскольку кольцо вращается в противоположном направлении в сравнении с направлением ващения конусных дисков 1. Поток измельчаемого ма Формула изобретенияЦентробежная мельница, содержащая соосно установленные против друг друга на полых цапфах с...

Номер патента: 1480815

Опубликовано: 23.05.1989

Авторы: Балязин, Матвиенко

МПК: A61B 17/34

Метки: пункции

...заполнения контрастным веществом, путем поворота рукоятки 4 сти направленного его введения.На фиг.изображено предлагаемое устройство; на фиг. 2 - полая трубка; на фиг3 - мандрен; на фиг. 4вид А на фиг. 1; на фиг. 5 - вид Б 15 на фиг. 1.Устройство для пункции содержит полую трубку 1 и мандрен 2. Рабочие концы трубки 1 и мандрена 2 имеют одинаковый косой срез . Противопо ложные концы трубки 1 и мандрена 2 имеют рукоятки 4 и 5 соответственно. Рукоятка 4 имеет метки 6 и 7 для ориентирования трубки в диагносци - руемом пространстве, Рабочий конец трубки дополнительно имеет выполненный под прямым углом к продольной оси 8 срез 9 с заостренной кромкой 1 О.Устройство работает следующим об О разом. трубки 1, на которой метка б...

Номер патента: 1479684

Опубликовано: 15.05.1989

Авторы: Дрейер, Захарюгин, Матвиенко, Смирнов

МПК: E21F 9/00

Метки: датчиков, двухпозиционных, дискретного, искробезопасное, состояния, шахтное

...1 питания, второй вывод фотоприемни ка оптрона 4 является выходом 8 устройства. Устройство работает следующим образом.Сигналы с входов опроса датчиков 3 поступают поочередно. на соответствующие светоизлучающие элементы оптронов 5 и 6.1-6,п,датчика, то через фотоприемник соответствующего оптрона и светоизлучающий элемент оптрона 4 начинает протекать ток. Фотоприемник оптрона 4засвечивается и на выходе 8 устройства появляется сигнал . 1 ил,Рассмотрим работу устройства на примере контроля состояния датчика, подключенного к оптрону 5. При поступлении на соответствующий вход 3 опроса датчиков сигнала через светоизлучающий элемент оптрона 5 начинает протекать ток. Если замкнут кон.такт 7.1 датчика, включенного в цепь фотоприемника оптрона 5,...

Номер патента: 1479325

Опубликовано: 15.05.1989

Авторы: Абрамец, Буслов, Кислов, Матвиенко

МПК: B30B 9/28

Метки: брикетирующий, пресс

...8. Привод мо жет быть выполнен, например, зубчатым, цепным или другим, обеспечивающим вращательное движение матрицы 4 относительно оси пуансона. Загрузочная камера установлена на кронштейне 25 9 соосно матрице 4 и имеет отверстие 11, равное внутреннему диаметру матрицы, в котором установлен пуансон 2, и отверстие 12 для разгрузки. Пуан-сон 2 и выталкиватель 3 соединены с 30 приводом, обеспечивающим возвратно- поступательное движение. Рабочие поверхности ггуансона 2 и. выталкивателя 3 выполнены криволинейной формы, а пуансон 2 и выталкиватель 3 установлены друг против друга так, что их рабочие поверхности эквидистантны. В гильзе 5 матрицы 4 выполнены капиллярные щелевидные каналы 6, расположенные по касательной к ее внутренней...

Номер патента: 1475937

Опубликовано: 30.04.1989

Авторы: Матвиенко, Соболев, Сушок

МПК: C21D 8/00

Метки: изделиях, металлических, торможения, трещин

...установке АИМА-2. Испьпания проводились в условиях длительного статического нагружения на воздухе при 923 К. Использованы плоские образцы из стали Х 18 НОТ размером 220" 30" 1,4 мм. Исходный острый центральный .надрез с радиусом вершины менее 0,08 мм создавали электроэрозионным методом в ср ед ней час ти обр аз ца. Дли на над р еза 12 мм. Слежение за ростом трещины осуществляли с помощью микроскопа МБС"1 с точностью до. 0,015 мм; а также метода разности электрических потенциалов. На стадии стабильного роста трещины, когда по.следняя выходила из-под влияния исходного надр еза, производили инт енси вное охлаждение материала вершины трещины путем подачи к ней жидкого азота из сосуда Дьюара под давлением по медным трубкам с внутренним...

Номер патента: 1474061

Опубликовано: 23.04.1989

Авторы: Марищенко, Матвиенко

МПК: B66B 3/02

Метки: индикации, подъемной, положения, сосуда, цифровой, шахтной

...путевого импульса, поступающего с датчика 1. Этот короткий импульс разрешает Р-триггерам 7 запоминать информацию, которая поступает на их информационные входы. Дифференцирующий блок 6 также может быть выполнен, например, на логических элементах, конденсаторах и резисторах.Компараторы 9 предназначены для сравнения двоичных сигналов действительной скорости, поступающих с блока 5, с двоичными сигналами уставок 1 О заданной скорости. Коммутаторы 13 предназначены для коммутации сигналов, поступающих на их информационные и синхронизирующие входы. При подаче на первый и второй управляющие входы коммутатора 13 сигналов 1 и 0 соответственно, на его выходах появляется информация, которая поступает на его информационные входы. Если на первом и...

Номер патента: 1468932

Опубликовано: 30.03.1989

Авторы: Гурмаза, Зайцев, Клименко, Матвиенко, Савченко, Семененко, Удод, Часноков

МПК: C21D 1/78

Метки: внутренних, восстановления, поверхностей, цилиндрических, чугунных

...СЧ 15, СЧ 20 по 10 заготовок из каждой марки чугуна. Результаты отработки оптимальной скорости охлаждения приведены в табл. 2.Таким образом, скорость охлаждения восстанавливаемых деталей для заготовок иэ чугуна СЧ 15, СЧ 20 равна 150-200 град/с. Снижение скорости охлаждения ниже 150 град/с для чугунов марок СЧ 15 и СЧ 20 приводит к уменьшению восстанавливаемого размера из-за недостаточных термических напряжений, вызывающих пластическую деформацию сплава . Увеличение скорости охлаждения свыше 200 град/с повышает вероятность образования микротрещин в детали (табл. 2).В лабораторных условиях Украинской сельскохозяйственной академии восстановлено 50 гильз цилиндров Диз чугуна марки СЧ. Партия восстановлена предлагаемым способом....

Номер патента: 1463929

Опубликовано: 07.03.1989

Авторы: Бураков, Коськов, Матвиенко, Мовчан, Тарасьев, Цимощук

МПК: E21D 13/04

Метки: возведения, железобетонной, комплекс, крепи, сборной

...положение толкателем-компенсатором 16, работающим как компенсатор.Нижние опорные тюбинги (в пяти и семитюбинговой арках) и предопорные тюбинги (в семитюбинговой арке) фиксируют в прижатом к роликам 15 полу- шаблонов 8 положении фиксаторами 22, Для этого перед укладкой тюбингов поворачивают криволинейные направля-. ющие 23, зафиксировав их в верхнем (рабочем) положении, и перемещают стержни 24 в трубчатых кронштейнах 25, вставив их в отверстия задвижек 26, выдвинутых по направляюпим внутренней дуги 14 в закрепное пространство арки. Опустив тюбинг на ранее уложенный нижний тюбинг, верхний кулак цепного толкателя-компенсатора 16, свободно выйдА из контакта с тюбингами и повернувшись на .шарнире, отжав пружину 17, движется с катковой...

Номер патента: 1460016

Опубликовано: 23.02.1989

Авторы: Каширский, Лупин, Матвиенко, Мулюков, Остсемин

МПК: B65H 81/06

Метки: намотке, проволоки, укладчик

...осями. Корпус снабжен бачком с антикоррозионным составом,расположенным между роликами. Ось одного иэ роликов выполнена с кольцевымиканавками и снабжена электроприводомдля ее растяжения. При резком рывкеили дефекте проволоки ослабленнаяось ломается, и электропривод отключается. 2 ил,2Корпус 1 устанавливают на водило устройства бандажирования трубопровода. Свободный конец проволоки с катушки протаскивают через втулку 2, направляющий ролик 3, бачок 5 с антикоррозионным составом, ролик 4 и закрепляют на трубопроводе. Включают электропривод 12 и через зубчатые Миф шестерни 10 и 11 растягивают ослаб- р ленную ось 7. После этого укладчикготов к работе. Включают устройство 1для бандажирования трубопровода, водило начинает перематывать...

Номер патента: 1458414

Опубликовано: 15.02.1989

Авторы: Андрюхин, Белан, Висторовский, Вихлевщук, Есипенко, Лепорский, Магометов, Матвиенко, Матюшенко, Мураховский, Поляков, Саранкин, Стороженко, Черногрицкий, Юдин

МПК: C22C 35/00

Метки: легирования, сплав, стали

...нецелесообразным а х 1 эома (2%) - ограничен величиной, позволяющей использовать сплав при производстве сталей с ограничениями по содержанию хрома, 35Нижний предел содержания кремния (0,5%) взят от значения, при котором начинает проявляться влияние кремния на хрупкость исходного сплава, что необходимо для удонлетворительного 40 его помола перец твердофаэным азотированием. Предельное содержание крем-ния в сплаве ограничено величиной3,5%, допустимой при п 1 эоизводстве илуспокойной стали ноэмальной раскис 45ленности.Содержание углерода принято от минимальной величины (0,1%), когда начинает проявляться е:.о влияние на снижение температуры плавления сплава, 50до максимального значения (3%) припревьппении которого значительно ухудшается...

Номер патента: 1452999

Опубликовано: 23.01.1989

Авторы: Бодня, Валуев, Заморщиков, Крамсков, Матвиенко, Поставнин

МПК: E21C 41/02, E21C 41/06

Метки: ископаемых, месторождений, обводненных, полезных, разработки

...слоя в плане шире предыдущего. Затем отрабатывают с открытым очистным пространством без оставления целиков по падению рудный массив внутри бетонной оболочки с отставанием от выемки приконтурной части на период, обеспечивающий набор нормативной прочности и устойчивости оболочки при ее обнажении в процессе отработки рудного массива 9.При сооружении бетонных колец оболочки выемочные камеры 10 в каждом горизонтальном слое ориентируютпо хордам 11 под углом в, к касательным 12, проведенным к линии конту"ра 13, в точке ее пересечения хордойв горизонтальном сечении,При изменении угла ориентированиявыемочных камер ы в пределах от11- до 0 результирующая сдвигающая2сила Р, действующая на сопрягающихся вертикальных гранях бетонных блоков,...

Номер патента: 1451222

Опубликовано: 15.01.1989

Авторы: Костенюк, Матвиенко, Пелевин, Шапиро

МПК: E02F 3/24

Метки: орган, рабочий, роторного, экскаватора

...оси 10 ролика 9,которая закреплена на ковше 4 через резиновую втулку 11. Ковш 4, прошедшийпуть от места начала копания до местаразгрузки, имеет энергию 45Егг + гпдН+Ер,где гп - масса ковша;ч - окружная скорость роторного колеса;д - ускорение свободного падения;0=2 Р (Р - радиус роторного колеса);Ер - энергия взведенной пружины ролика.При повороте роторного колеса на некоторый уголр=агс 1 ф, 55 где 1 - коэффициент трения качения материала ролика 7 по материалу направляющей роторного колеса 1,ковш 4 проворачивается вокруг оси 7,вследствие чего происходит расклиниваниефиксирующего устройства 5 ковша 4. Одновременно с этим ролик 9 прижимаетсяк внутренней направляющей 3 роторного колеса 1, к которой ролик 9 подведен по неподвижной...

Номер патента: 1451086

Опубликовано: 15.01.1989

Авторы: Матвиенко, Прохоренко

МПК: B66B 5/06

Метки: подъемной, превышения, скорости, шахтной

...на вход задатчиков 5 и 6 контрольных интервалов времени и подготавливая к срабатыванию элементы 7 и 8.Если скорость не превышает допустимую, то за период времени между двумя импульсами от датчиков 1 и 2 задатчики 5 и б контрольного интервала времени успеют отсчитать расчетный контрольный интервал времени и снять разрешающий сигнал с элементов 7 и 8. Появление импульса с дат 086 45 15 при каждом отсчете контрольного 50 55 1 О 15 20 25 30 35 40 чиков 1 и 2 не приведет к срабатына" нию элементов И 7 и 8.При увеличении скорости выше допустимой задатчики 5 и 6 контрольного интервала времени не успеют отсчптать расчетный интервал времени до прихода импульса от датчиков 1 и 2 на вход элементов. И 7 и 8. На обох входах элементов И 7 и 8 появится...

Номер патента: 1447808

Опубликовано: 30.12.1988

Авторы: Матвиенко, Черкасская, Ярым-Агаев

МПК: C07C 29/76, C07C 31/20

Метки: диэтиленгликоля, солей

...постоянном перемешиваониц нагревают до 25 С при атмосферном давлении. После чего мешалку от ключают и при этой температуре происходит седиментация выпавших кристаллов соли, Содержание хлорида натрия в жидкой Фазе составляет 0,04 мас,7. (аргенометрический метод Мора).Жидкую Фазу декантируют в стеклянную колбу, снабженную отростком,который присоединяют к Форвакуумному насосу, Колбу опускают в водяной тер-о 35 мостат с температурой 25 С и при работающем Форвакуумном насосе проводят отгонку тетрагидрофурана из жидкой Фазы. По окончании отгонки колбу охлаждают до комнатной температуры и из нее отбирают пробу регенерированного диэтиленгпиколя для анализаСодержание хлорида натрия составило 0,21 мас,7Условия и результаты примеров 2-21,при...

Номер патента: 1446078

Опубликовано: 23.12.1988

Авторы: Марищенко, Матвиенко

МПК: B66B 1/36, B66B 5/00

Метки: машин, подъемных, программного, хода, шахтных

...например,в двоичном нормальном коде, которые поступают на входы дешифратора 5.Двоичные запрограммированные сигналы на выходах ПЗУ 6 соответствуют заданной путевой команде на данной высоте подъема. ПЗУ 6 представляет собой полупроводниковый перепрограммируемый постоянный запоминающий узел выполненный, например, на микросхемах К 573 РФ 5, К 573 РФ 6 и др. При малом количестве путевьк команд .сигналы с выходов ЛЗУ 6 на входы 0-триггеров 3 и 4 могут поступать непосредственно. При этом программирование путевых команд в ПЗУ 6 осуществляется в позиционном коде,Датчик 12 глубины подъема предназначен для выдачи сигнала "1" при достижении шахтной подъемной машиной заданной глубины. В качестве датчика 12 глубины подъема может быть использован...

Номер патента: 1425820

Опубликовано: 23.09.1988

Авторы: Волков, Гусев, Матвиенко, Плотников

МПК: H03K 5/02

Метки: емкостной, импульсов, нагрузке, формирователь

...транзистора 4 30 соединен с базой транзистора 2 и резистором 6, второй вывод которого соединен с эмиттером транзистора 2 и положительным электродом источника питания. Змиттеры транзисторов 3 и 4 соединены с резисторами 9 и 10 и с нагрузкой 11, резисторы 9 и 10 соединены с базами транзисторов 3 и 4, Базы транзисторов 2 и 5 являются входами формирователя, 40Формирователь работает следующим образом.Пусть в исходном состоянии все транзисторы закрыты, а емкость нагрузки 11 разряжена. В момент времени 4на базу транзистора подается отрицательный запускающий импульс, Тран" эистор 2 приоткрывается, его коллекторный ток, проходя через резистор 7 и переход база-эмиттер транзистора 4, приоткрывает его, Коллекторный же ток транзистора 4 является...

Номер патента: 1425750

Опубликовано: 23.09.1988

Авторы: Лагунов, Матвиенко

МПК: G08C 15/06

Метки: временным, информации, каналов, приема, разделением

...на инвертирующий вход. На выходах элементов .7.17.И сравнения формируется кодоваякомбинация, которая состоит из однихлогических единиц, в случае, если наинвертирующие входы подано напряжение опорного канала. Результаты сравнения опорного канала с самим собой и 35с предыдущим (который разряжен в этовремя), непредсказуемы, поэтому этисигналы в кодовой комбинации блокируются с помощью элемента ЗИЛИ-НИ 8.Эта схема также определяет момент появления кодовой комбинации из логических единиц и выдает на выход в этомслучае уровень логической единицы,Этот сигнал через элементы 2 И 9,1-9.Ипоступает на информационные входытриггеров 10.1-10 Л. Запись в триггеры 10.1-10.М осуществляется по переднему фронту импульсов, сформированныхэлементами 2 И...

Номер патента: 1424042

Опубликовано: 15.09.1988

Авторы: Лагунов, Матвиенко

МПК: G08C 15/06

Метки: временным, информации, каналов, приема, разделением

...преобразование длительности импульсов записи в амплитуду н- пряжений Ь -Цгг. Выходные напряжения преобразователей 5,1-5.И через замкц; тые ключи 6. 1-6,1 (1.-й ключ замыкается (+1)-м канальным сигналом)гоступают на инвертирующие входы элсментов 7,1-7.11 сравнения. Каждый изцементов 7.1-7,11 сравнений сравнивает это напряжение с напряжением како;о-;111 бо канала. Если на 1.вертирующивходы подано напряжение опорного канала, то на выходах элементов сравнения формируется кодовая комбинация,состоящая из одних "1". Элемент 2 ИЛИИ 8 в момент появления этой комбинац 1 Формирует ца выходе уровень "1", Результат сравнения каналсв самих с собой неопределен, поэтому он блокируется элементом 2 ИЛИ-И 8. Сформ 1- рованный этим элементом сигнал...

Номер патента: 1423178

Опубликовано: 15.09.1988

Авторы: Акчурина, Андреенок, Матвиенко, Савулькин, Федоров

МПК: B05B 13/00, B05B 15/12

Метки: автоматическая, линия, окрасочная

...ветвями цени 24 пневмоцилиндра 27 со итоками 28 и 29, и закрепленными на их концах роликами ЗО и 31, которые установлены в горизонтальных направляющих 32 и ЗЗ и соединены с ветвями цепи 24. Распылитель 11 соединен с нижней звездочкой 26 и обращен к днищу изделия 2. Распылители 1 О 15 20 25 30 3 с 40 45 50 обращены к боковой стороне изделия 2 и соединены У-образным пальцем 34 со звеном цепи 24. Пневмоцилиндр 27 связан системой 8 управления с датчиком высоты изделия.Окрасочная линия работает следуюш,им образом.При включении конвейера 1 изделия 2 последовательно проходят через камеру 3 окрашивания, камеру 4 сушки и камеру 5 охлаждения, Установка изделий на конвейер производится на загрузочном устройстве 6, снятие изделия с конвейера...

Номер патента: 1421918

Опубликовано: 07.09.1988

Авторы: Гройсберг, Марченко, Матвиенко

МПК: F16H 13/00, F16H 15/00

Метки: автоматическая, волновая, передача, фрикционная

...по одному на оси каждого из роликов 3, роликов 8, свободно вращающихся в рычагах 7 и пружин 9, одинконец кажцой из которых закрепленна генераторе 2, а второй - на рычаге 7.Ролики 8 центробежной муфтыфрикционно контактируют с внутреннейповерхностью бесконечной пружины 4.Генератор 2 установлен соосно с внутренней поверхностью жесткого колеса10, которое находится во фрикционномконтакте с наружной поверхностью бесконечной пружины 4 и связано с корпусом 1 1. На наружных поверхностях роликов 3 и 8 и внутренней поверхностикорпуса 11 выполнены канавки радиусом,равным половине наружного диаметра пружины 4.Волновая передача работает следующим образом.При повороте вала 1 поворачиваетсягенератор 2 и приводит во вращениепару роликов 3. В связи с тем,...

Номер патента: 1421759

Опубликовано: 07.09.1988

Авторы: Абрамец, Бровка, Матвиенко

МПК: C10F 9/00, F26B 3/02, F26B 5/04 ...

Метки: брикетирования, охлаждения

...того, вовремя отлежки материала (после выключения вакуумного насоса 9) в тепломассообменнике 1 несколько поднимаетЗ 5 ся давление, что обусловлено процессами дегазации материала, фазовымипереходами (испарением) воды, т.е.установлением равновесия в системевлажный материал - газовая фаза. щ Наиболее удобно и точно время установления равновесия оценивать по изменению температуры материала (постоянство температуры материала свидетельствует об установлении равнове сия в тепломассообменнике 1).На заключительном этапе, когдатемпература материала на 2-3 С превышает требуемое значение, насос 9 отключают, закрывают вентиль 1 О, а 50 вентиль 4 открь 1 вают, впуская аммиакв тепломассообменник 1, пока давлениев нем не будет равно атмосферному,После...

Номер патента: 1419928

Опубликовано: 30.08.1988

Авторы: Иванова, Корнилов, Лебедев, Матвиенко

МПК: B42C 1/00

Метки: книга

...со срезанными фльцами, Тетради изготавливаются из листв 1, на которые нанесена на некотором расстоянии от линии фальца полоса мелких о 1 верстий 2, не разрушающих структу ру 61 мажного листа и понижающих жесткость бумаги в этой области, причем ширина полосы изменяется в зависимости от положе. ния тетради в блоке - на крайних тетрадях 3 полоса имеет наименьшую ширину, а на средних тетрадях 4 наибольшую.На фиг. 2 показан корешок книги, имеющий плоскую форму. Листы 5 тетрадей, а также сторонки обложки 6 скреплены между собой клеевой пленкой 7. На корешок также наклеена полоса 8 упрочняющего материала, состоящая из двух слоев, Изгиб листов 5 происходит в зоне 9. Сверху корешок покрыт окантовочным материалом 10.При раскрывании книги...

Номер патента: 1411258

Опубликовано: 23.07.1988

Авторы: Марищенко, Матвиенко

МПК: B66B 3/02

Метки: индикации, местоположения, подъемной, сосуда, шахтной

...элемента И 18, второй вход которого соединен с выходом генератора 14 и вторым входом элемента И 17. Выходы элементов И 17 и 18 подключены к счетным входам двоичных счетчиков 19 и 20 соответственно, разрядные выходы которых соединены с первыми и вторыми входами компаратора 21 соответственно. Первый выход компаратора 21 подключен к первому входу элемента ИЛИ 22, второй вход которого соединен с вторым выходом компаратора 21 и первым входом элемента ИЛИ 23. Второй вход элемента ИЛИ 23 соединен с третьим выходом компаратора 21. Выходы элементов ИЛИ 22 и 23 подключены к П-входам П-триггеров 24 и 25 соответственно, С-вы14112 равной ходы Р-триггеров 24 и 25 соединены между собой и подключены к выходу элеэлемента И 16 и к входу дифференцирующего...

Номер патента: 1399161

Опубликовано: 30.05.1988

Авторы: Антропов, Асташкин, Жолудов, Лихолетов, Матвиенко, Меньшикова, Пономаренко, Скардов

МПК: B29C 65/18

Метки: контактной, сварки, термопластов

..., 11 О:Ниц 1 Другч торцом 1 с 1 с , 1 " ".15; Г к крь И 1 ке 14 со ск 0.1 ьц 1 х 1. с( (; 1 1,) кольцевым 16 элек- ГР 1( С, Чс(;1(К(ДЧИ.У, 1, . си 1,бт 1(т ( л( луюпим образом.У, Гйс:(,СГДс(В.ИВДЮт В ЗОНЕ СВаРКИ 11.1 ч ( бр,1, чО(ы Отверстия 8 кожуха 4 ;( (:;1 дл;1(:, ц;11 р( гикромок свариваечых с)м,):); ч;1)х .стд,тей 17. Нз элек 16 по,дтсЯ на 1 О 15 20 25 30 35 40 45 50 2пряжение и нагревательными элементами 1 О производится нагрев нагревателя 2 до необходимой температуры сварки. Через отверстия 8 к нагревателю 2 подводятся кромки свариваемых деталей 17, поджимаются к нагревателю 2 и удерживаются под давлением оплавления в течение необходимого времени. При этом включается вентиляция и воздух отсасывается из-под кожуха 4 через...

Номер патента: 1395444

Опубликовано: 15.05.1988

Авторы: Гулюк, Матвиенко, Сельков, Чепуренко

МПК: B23K 37/04

Метки: сборки, сварки

...скользит по направляющим 27 до соприкосновения с упорами 28, предварительно установленными на необходимый ход траверсы 26, обеспечивающий перемещение рычагов 25 в зону сборки, После остановки траверсы 26 шток 5 продолжает движение в пазу траверсы 26, сжимая пружину 33. Крестовина 32, закрепленная на конце штока 5, продолжает движение, скользя своими пальцами 3 1 по пазам 30, выполненным с расхождением относительно оси рычагов 25. Пальцы 31 заставляют сходиться рычаги 25 на заданное копирными пазами 30 расстояние, После схождения рычагов над пластиной 7 канавки 29 попарно образуют кондуктор, сориентированный соответствующим образом относительно палстины 7. В канавки 29 рычагов 5 устанавливают диафрагмы 14 и 15 и производят их прихватку....

Номер патента: 1393747

Опубликовано: 07.05.1988

Авторы: Берман, Демишев, Жигулин, Кацович, Матвиенко, Рудштейн, Семковская, Смоляр, Хозло, Челпанов, Шканов

МПК: B66C 1/10

Метки: грузозахватное

...пара колес 6 преобразует вращение нала 5 в перемещение рейки 7, а так как рейка 7 жестко скреплена с опорной лапой 8, то опорная лапа 8 выдвигается вдоль направляющих пазов 9 из рычагов 3, Одновременно вращение приводного вала 5 через пару колес 16 передается на приводной вал 17.Вращение приводного вала 17 кинематически преобразуется в перемещение реек 18, а так как рейки 18 жестко скреплены с дополнительными опорными лапами 19, то опорные лапы 19 выдвигаются вдоль направляющих пазов 20 из рычагов 3. За полоборота приводного вала 5 захватные рычаги 3 устанавливаются в вертикальном положении и одновременно с этим происходит выдвижение опорных лап 8 и пар опорных лап 19 на величину рабочего вылета. В результате кинематического расчета...

Номер патента: 1393537

Опубликовано: 07.05.1988

Авторы: Егоров, Зазырова, Матвиенко, Рязанцев

МПК: B23B 29/04

Метки: блок, быстросменный, резцовый

...10 смещен относительно центра О радиусного Т-образного выступа 14 сектора 13на величину и в направлении, обеспечивающих при их взаимодействии прижим корпуса 4 к базовым поверхностямрезцедержателя,В стенках продольного паза 11 резцедержателя выпопнены с центром вточке О, радиусные зубчатые прорези 4015, а в поперечном отверстии, выполненном в секторе 13, установлен подпружиненный пружинами 16 зубчатыйфиксатор 17,В поперечном направлении корпус 4 4зафиксирован от смещения шпонками18 и 19, установленными в пазах вертикального выступа 8, горизонтальногооснования 9 и в пазах резцедержателя1, Для поворота сектора 13 в нем предусмотрено многогранное отверстие 20под ключ. Г-образный корпус 4 устанавливается на базовые поверхности 2и 3...

Номер патента: 1391850

Опубликовано: 30.04.1988

Авторы: Гулюк, Кубарев, Матвиенко, Райз, Сельков, Султанов, Чепуренко

МПК: B23K 31/06, B23K 37/04

Метки: кольцевых, сварки, швов

...изделие вверх и вправо. Манипулируя подъемом гидродомкратов 77 и 78 обоих корпусов 20, добиваются выставки оси изделия по оси передней и задней бабок. Включают приводы 64 и 65 и перемещают по направляющим 66 ролики 62 и 63 до упора их в изделие. Опускают гидро- домкраты 77 и 78 и выводят из контакта с изделием ролики 69. Замечают положение метки каркаса оси роликов 62 и 63 относительно делений направляющих 66.После выставки оси изделия по оси передней и задней бабок зажимают кулачки 44 5 10 15 20 25 30 35 40 45 4планшайбы 42 передней бабки 2. Винтами 54 перемещают планшайбу 11 по горизонтальной поверхности втулки 52 на величину удлинения изделия под действием теплового расширения материала в процессе сварки. Перемещают пиноль 46...

Номер патента: 1390652

Опубликовано: 23.04.1988

Авторы: Зюзюкин, Курач, Матвиенко

МПК: H01H 13/68, H01H 9/20

Метки: кнопочный, переключатель

...перпендикулярна направлению движения кнопок 2, и два микропереключателя 7,Кнопочный переключатель работаетследующим образом.При нажатии на одну кнопку 2 ееподпружиненный толкатель 3, преодолевая сопротивление пружины (не показано) микропереключателя 7, производит его коммутацию Одновременновторой микропереключатель действуетна подпружиненный толкатель 3 дРУгой 45кнопки 2 в противоположном направлении и краем вертикальной части отверстия 4 воздействует на штифт 5, перемещая его в горизонтальную частьГ-образного углубления 4 первой кноп 50ки 2 и вертикальную часть этого жеуглубления 4 второй кнопки 2, которая при этом выталкивается, а перваяфиксируется. Края штифта 5 упираются в стенки продолговатых отверстий б корпуса 1, которые не...
