Формирователь импульсов напряжения на емкостной нагрузке

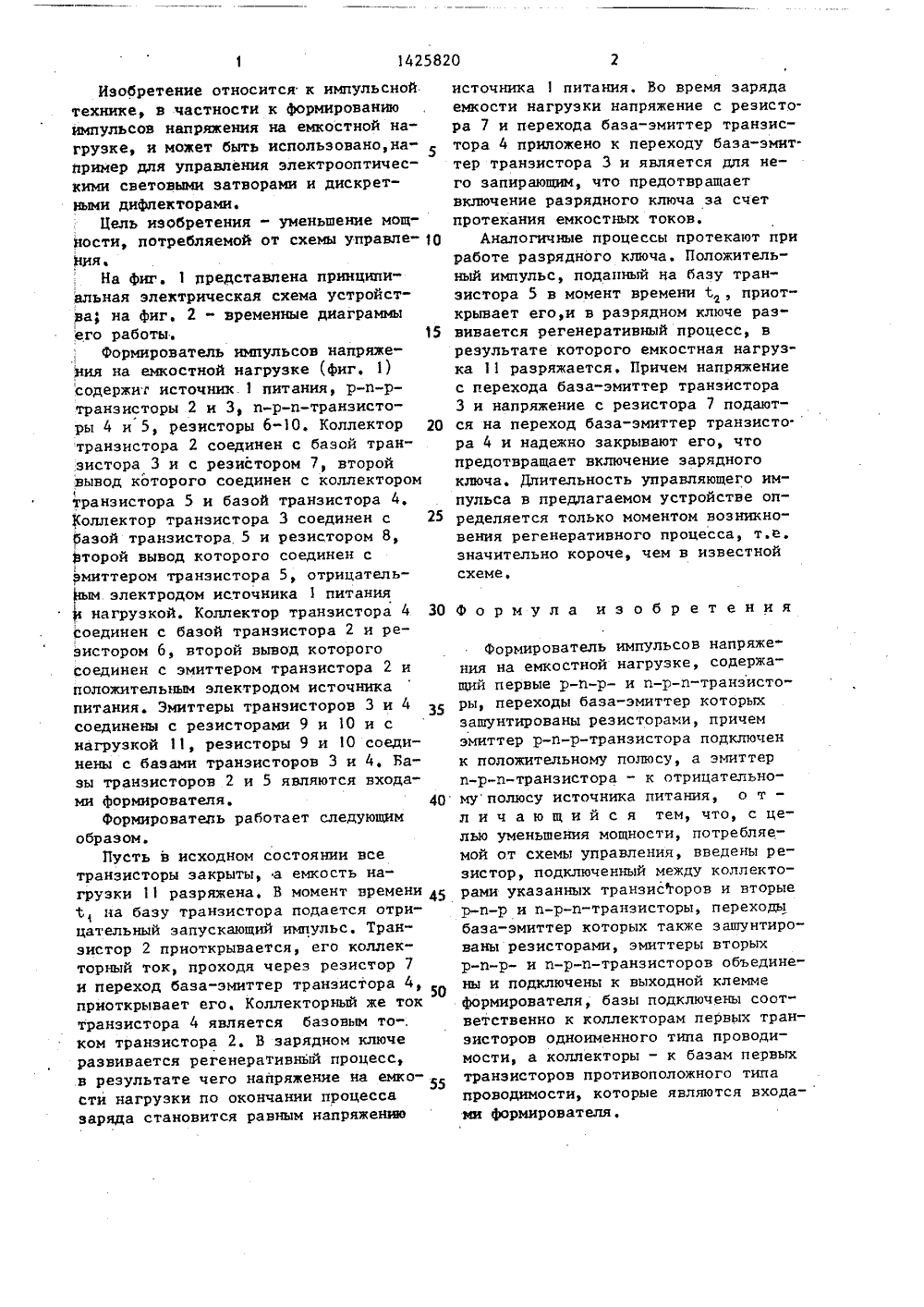

(21) (22) то ый вк н азы сти.А.М ат-. зо- ктьизобребаето 1 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ОПИСАНИЕ ИЗ К АВТОРСКОМУ СВИДЕТ 4104522/24-2130,05.86(71) Уральский политехнический интут им, С.М.Кирова(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ НАПРНИЯ НА ЕМКОСТНОЙ НАГРУЗКЕ(57) Изобретение может быть исполвано, например, для управления элрооптическими световыми затворамии дискретными рефлекторами, Цепьретения - уменьшение мощности поляемой от схемы управления, достся за счет введения резистора 7,р лючен между коллекторами тра эисторов 2 и 5, и двух транзисторов 3 и 4, переходы база-эмиттер которых зашунтированы резисторами 9 и 1 О, Б транзисторов 2 и 5 являются входами формирователя. Положительный импульс поданный на базу транзистора 5, от - крывает его. В разрядном ключе раэви вается регенеративный процесс, в результате которого емкостная нагрузка 11 разряжается. При этом напряжение с перехода база-эмиттер транзистора 3 .и напряжение с резистора 7 подаются на переход база-эмиттер транзисто ра 4 и надежно закрывают его, что предотвращает включение зарядного клю ча . Длительность управляющего импул са в данном устройстве определяется только моментом возникновения регене ративного процесса, т.е. значительно короче, чем в прототипе, 2 ил, 1425820Изобретение относится к импульсной технике, в частности к формированию импульсов напряжения на емкостной нагрузке, и может быть использовано,на Пример для управления электрооптическими световыми затворами и дискретными дифпекторами.Цель изобретения - уменьшение мощности, потребляемой от схемы управле нияаНа фиг. 1 представлена принципиальная электрическая схема устройства; на фиг. 2 " временные диаграммы его работы15формирователь импульсов напряжения на емкостной нагрузке фиг. 1) содержит источник.1 питания, р-п-ртранзисторы 2 и 3, и-р-и-транзисторы 4 и 5, резисторы 6-10. Коллектор 20 транзистора 2 соединен с базой транзистора 3 и с резистором 7, второй вывод которого соединен с коллектором транзистора 5 и базой транзистора 4, Коллектор транзистора 3 соединен с 25 базой транзистора 5 и резистором 8, второй вывод которого соединен с эмиттером транзистора 5, отрицательМым электродом источника 1 питаниянагрузкой. Коллектор транзистора 4 30 соединен с базой транзистора 2 и резистором 6, второй вывод которого соединен с эмиттером транзистора 2 и положительным электродом источника питания. Змиттеры транзисторов 3 и 4 соединены с резисторами 9 и 10 и с нагрузкой 11, резисторы 9 и 10 соединены с базами транзисторов 3 и 4, Базы транзисторов 2 и 5 являются входами формирователя, 40Формирователь работает следующим образом.Пусть в исходном состоянии все транзисторы закрыты, а емкость нагрузки 11 разряжена. В момент времени 4на базу транзистора подается отрицательный запускающий импульс, Тран" эистор 2 приоткрывается, его коллекторный ток, проходя через резистор 7 и переход база-эмиттер транзистора 4, приоткрывает его, Коллекторный же ток транзистора 4 является базовым то-. ком транзистора 2. В зарядном ключе развивается регенеративный процесс, в результате чего напряжение на емкости нагрузки по окончании процесса заряда становится равным напряженщо источника 1 питания. Во время заряда емкости нагрузки напряжение с резистора 7 и перехода база-эмиттер транзистора 4 приложено к переходу база-змнттер транзистора 3 и является дпя него запирающим, что предотвращает включение разрядного ключа за счет протекания емкостных токов.Аналогичные процессы протекают приработе разрядного ключа. Положительный импульс, подапный на базу транзистора 5 в момент времени С , приоткрывает его,и в разрядном ключе развивается регенеративный процесс, в результате которого емкостная нагрузка 11 разряжается. Причем напряжение с перехода база-эмиттер транзистора 3 и напряжение с резистора 7 подаются на переход база-эмиттер транзисто.ра 4 и надежно закрывают его, что предотвращает включение зарядного ключа. Длительность управляющего импульса в предлагаемом устройстве определяется только моментом возникновения регенеративного процесса, т,е.значительно короче, чем в известной схеме,Формула изобретенияФормирователь импульсов напряжения на емкостной нагрузке, содержащий первые р-п-р- и и-р-и-транзисторы, переходы база-эмиттер которыхзашунтированы резисторами, причемэмиттер р-и-р-транзистора подключенк положительному полюсу, а эмиттери-р-и-транзистора - к отрицательномуполюсу источника питания, о т -л и ч а ю щ и й с я тем, что, с целью уменьшения мощности, потребляемой от схемы управления, введены резистор, подключенный между коллекторами указанных транзисторов и вторыер-п-р и п-р-п-транзисторы, переходыбаза-эмиттер которых также эашунтированы резисторами, эмнттеры вторыхр-п-р- и п-р-п-транэисторов объединены и подключены к выходной клеммеформирователя, базы подключены соответственно к коллекторам первых транзисторов одноименного типа проводимости, а коллекторы - к базам первыхтранзисторов противоположного типапроводимости, которые являются входами формирователя,425820 оставитель С.Соснинехред А.Кравчук ректор М,Максимишии Редакто л Тираж 928 Подписное 1 ИИПИ Государственного комитета СССР по делам изобретений и открытий 35, Москва, Ж, Раушская наб., д. 4/5
