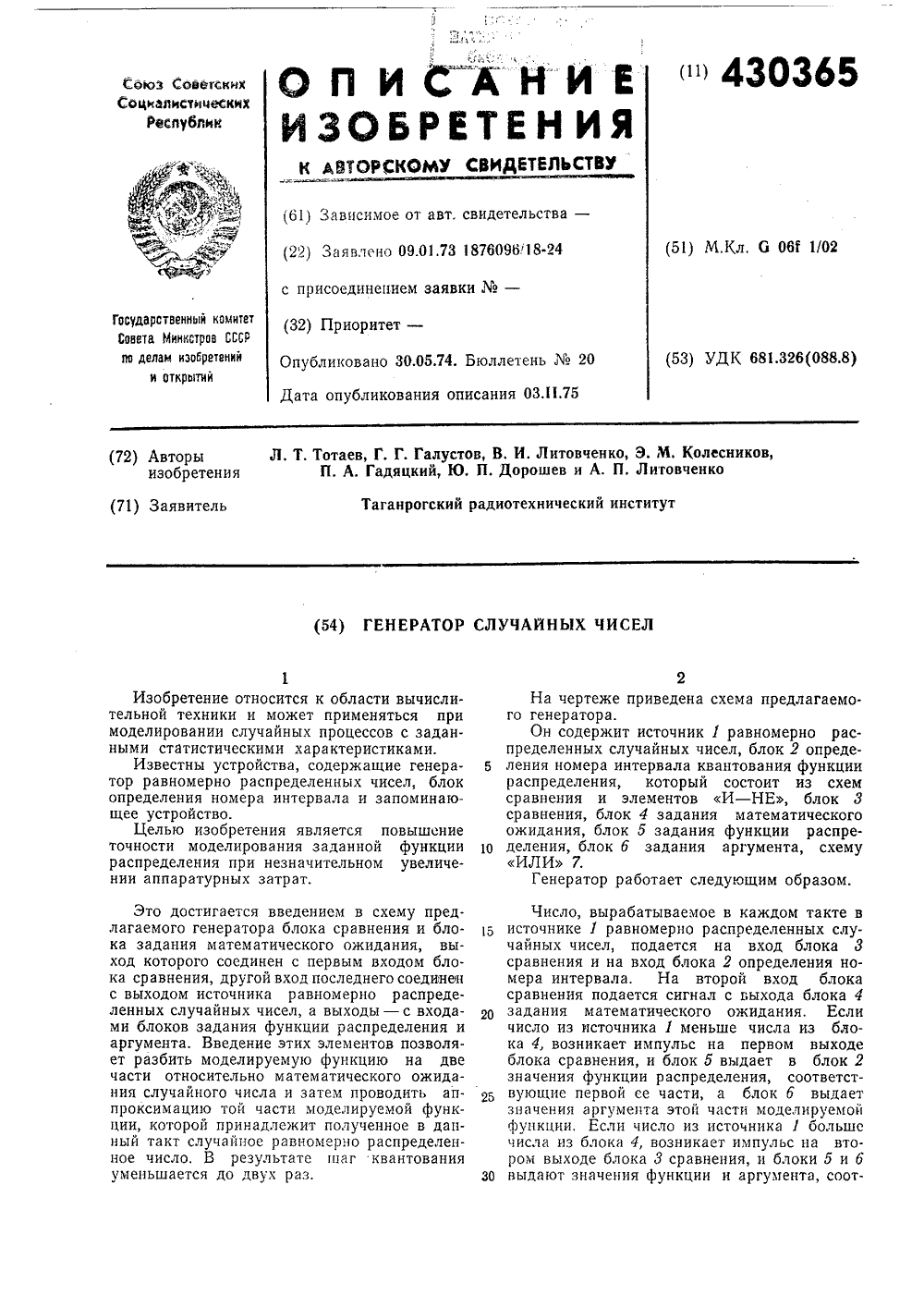

Номер патента: 430365

Опубликовано: 30.05.1974

Авторы: Гад, Галустов, Дорошев, Колесников, Литовченко, Таганрогский, Тотаев

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...квантования функции распределения, который состоит из схем сравнения и элементов И - НЕ, блок 3 сравнения, блок 4 задания математического ожидания, блок б задания функции распределения, блок б задания аргумента, схему ИЛИ 7.Генератор работает следующим образом. Число, вырабатываемое в каждом такте в источнике 1 равномерно распределенных случайных чисел, подается на вход блока 3 сравнения и на вход блока 2 определения номера интервала. На второй вход блока сравнения подается сигнал с выхода блока 4 задания математического ожидания, Если число из источника 1 меньше числа из блока 4, возникает импульс на первом выходе блока сравнения, и блок б выдает в блок 2 значения функции распределения, соответствующие первой ее части, а блок б...

Номер патента: 428508

Опубликовано: 15.05.1974

Авторы: Литовченко, Назаров, Ротаков, Сидоров

МПК: H02M 5/27

Метки: искусственнойкоммутацией, непосредственной, связью, частотыс

...вьапозенение преобразователя ляет повысить энергетические,показате стемы преобразователь-двигатель.На чертеже дана принцигпиальная электрическая схема описываемого преобразователя,Силовая цепь, преобразователя вклгочает в себя силовые тнристоры 1 - б и 7 - 12, включенные в мостовгяе трехфазные схемы, от которых питаются рабочие обмотки 13 - 15 фаз асинхронного двигателя. Коммутирующие тиристоры 1 б - 2 и 22 - 27 также соединены в трехфазные мостовые схемы, и которым подключены всгпомогательные обмотки 28 - 30 фаз статора, Нулевая точка:вгепомогательных обмоток соединена со оредней точкой коммутирующих конденсаторов 31 и 32.Если, например, ток проводят тирнсторы, 1, 2,и б для изменения направления тока в обмотке 13 фазы двигателя...

Номер патента: 426979

Опубликовано: 05.05.1974

Авторы: Алма, Литовченко, Окуньков, Павлов, Проектны, Спичак, Ямбаев

МПК: B28B 11/24

Метки: бетонных, железобетонныхизделий12, программногорегулирования, процессов, тепловойобработки

...установлены бронзовое кольцо 18и шпилька 19 отключения храповика 20. Последний крепится винтом 21 к кольцу 22 и25 прижимается к конусной втулке 23, пружиной 24, установленной на винте 25.Все детали устройства насаживаются навалик 2 б, имеющий приводную шестерню 27.Подвижный токосъемник 28 жестко связанЗО с основанием кольца 22 и прижимается ибронзовому кольцу 18 при помощи коцусцой втулки 23 и зажиюцого винта 29.Задатчик крепится к металлическому шасси 30 болтами 31.Устройство работает следующим образом. 5 Синхронный электродвигатель с постоянной,скоростью вращает токосьемцик 28. При прохождении участка от точки 0, имеющей нулевой потенциал, до задающего токосъемника 5, управляющее напряжение 10 на выходе задатчика мекду точкой О и...

Номер патента: 424287

Опубликовано: 15.04.1974

Авторы: Литовченко, Московский, Назаров, Ротанов, Сидоров

МПК: H02P 5/418

Метки: частотно-регулируемый, электропривод

...трехфдзцуО Оомотку 22 - Ч, ПддЛЮс(СРцмО НМЛСВЫМ ПРОВОДОМ 20точдм 2,1 соединения оцдсцдторов 20 ц 21, д свосодпыз 1: Онцдзц - к Выо Тс(м ,с - 9 ВСН 1 ОМОгсТСЛЬЦОГО ЦРСОбРаЗОВДТЕ,Я.По сигналам устройства управления (цд чертеже не показано) тириторы 8 - 15 основ- (ОГО СТаТЧЕСКОГО ПРЕООРс 130 ВаТСЛЯ ПОДКЛЮс 1 с- ют сциц 2 - 1 тдторной обмот: электро. двигателя 1 к;точшку и:тдцНьКоммтания тир 1 торов 8 - 15 ос цсствл 51- ст.я ледуощим образом.ЕСЛП, цац 1 цаС 1, ТОК ПроводяТ Тс 1 ШТОРН 9, 11 и 1" 1 необходимо псрсвсти ток с тиритора 8 ца тцрцТО 9 дЛя ПЗМСНСНИя ЕГО цапрсВ- ,енця в секц:ц 2 обмотки электродвигателя . то открываетя коммутирующ:ш тирстор 14. В секции 22 вспомогательноЙ обмотки цачц- ДСТ ПРОТОсГЬ ТО. , РДВый с З 1 ЗЕ...

Номер патента: 424005

Опубликовано: 15.04.1974

Авторы: Андреев, Григореако, Литовченко, Научно, Пахомов

МПК: G01B 21/02

Метки: автоматическогоопределения, бесконтактного, круглыхлесоматериалов, объемов, перемещаемых, продольнымтранспортером, табличных

...пзсрптеля 4 длины бревна, который представляет собой дискретныйизмеритель с прямым счетом импульсов, следующим образом,При продольном движении бревна троисходит затенение датчиков. Здтецецце ц дальнейшее освещенс базовых датчиков создаст нд входе порогового устройства Г 1 Усоответствую;цего кдцдлд отрицательный ими) льс, зддци фронтом оторого опрокидывается трцггер Г. Сигнал с трцп ера поступаетна вход схемы 11 совпадения, но ца входбазового формирователя Ф оц це проходитдо тех пор, пока на схему И совпадения пе будет подан спп)ал с датчика 5 начала отсчета. При достижении бревном датчика начала отсчета отрицательный перепад на входе порогового устройства ПУ проходит на 5 схе:,у отрицания 11 Е, сигнал с которой поступает на второй вход...

Номер патента: 423714

Опубликовано: 15.04.1974

Авторы: Белых, Егоров, Литовченко

МПК: B65D 17/00

Метки: выдачи, изделийиз, поштучной, степь

...для удсржанця 1 здслц От персворачцвания. 3 ц диски расюложспы 25 по обеим сторона.;. стопы ц подпружпцсны восевом нацравлеши пруж)гнамц 8.С наружной стороны детали 4 на осях 7жестко закреплены хра:ювыс колсса 9 ц свободно установлены рь)1 и 0 и 11 с соб;чка ми 12.На конце рычага 10 па оси 13 закреплен ролик 14, С другой стороны ось 13 входит в паз рычага 11.Рычаги 10 и 11 соединены между собой пружиной 15.Под магазином для изделий смонтирован механизм для поштучного отделения изделий, представляющий собой поворотный диск 16 с гнездами 17 для изделий и коппрами 18, воздействующими на ролик 14 и обеспечивающими поворот рычагов 10 и 11.Винт 19 регулирует усилие прижима изделий к направляющим магазина,Устройство работает следующим...

Номер патента: 382779

Опубликовано: 01.01.1973

Авторы: Бурмина, Дмитриева, Ефимова, Зиновьева, Козлова, Лаубе, Литовченко, Монахова, Трофимова

МПК: D02G 1/18

Метки: волокон, пряжи, разноусадочных, смеси

...шая внешни 1. Способ получения пряжи из смеси разноусадочных волокон, включающий операции прядения и последующей термообработки пряжи от,гичающийся тем, что, с целью получения нового внешнего эффекта на пряже, в качестве высо коусадочн ого компонента используют волокно, обладающее усадкой выше 40%, при этом содержание его в,смесп разноусадочных волокон составляет не более 10%, а термообработку пряжи проводят под напряжением,2. Способ по п. 1, отлиогающийся тем, что в качестве высокоусадочного компонента используют поливинилхлоридное штапельное волокно, а в качестве низкоусадочного - хлопковое,Изобретение относится к способу получения пряжи из смеси разноусадочных волокон, применяемой в трикотажной промышленности.Известен...

Номер патента: 378901

Опубликовано: 01.01.1973

Авторы: Библ, Литовченко, Твердое

МПК: G06K 7/14

Метки: всесоюзная

...световодами 4 па фотоприемниках б отраженного потока. Выходные сигналы пнверторов 8 запрещают срабатывание схем И, При этом обес печивается надежное функционирование устройства даже в случае прохождения значительной части светового потока через носитель д информации. Так как наклонное расположение источника 1 света и фокуспрующего 15 блока 2 значительно повышает часть потока,отражающегося носителем, в схеме обеспечивается надежное срабатывание фотопрлтемнпков б прп отсутствии информации. Инверторный сигнал с фотоприемников б запрещает 20 появление сигнала на выходе устройства дажепри срабатывании фотоприемников б.В местах, где имеется перфорация, отраженный поток практически отсутствует, срабатывание фотоприемников б не...

Номер патента: 372586

Опубликовано: 01.01.1973

Авторы: Горбань, Литовченко, Пейков

МПК: H01G 7/00

Метки: всесоюзная

...чертеже показан предложенный полупроводниковый варикап, содержащий полупроводниковую пластину 1, диэлектрический 30 слой 2, нижний управляющий металлический372586 электрод 3, верхний управляющий металлический электрод 4, управляемые (рабочие) металлические электроды б и б.На верхнюю поверхность полупроводниковой,пластины 1, например, из высокоомного кремния р-типа нанесен термически выращенный слой 2, Затем на обе поверхности нанесены металлические слои (например, алюминиевые), причем на внешней поверхности диэлектрика методами фотогравировки изготовлены три электрода: управляющий 4 и управляемые б и б. Каждый управляемый электрод полностью охватывается соответствующей частью управляющего электрода, геометрические размеры которого...

Номер патента: 369627

Опубликовано: 01.01.1973

Авторы: Исаенко, Литовченко, Харьков

МПК: G11C 7/00

Метки: союэная, •с

...их по длительности им 15 пульс тока +Уз 1, при записи 1 или- /з 1 - при записи О. С целью уменьшения энергетических затрат, в разрядную шинувместо одного длинного импульса можно подавать два коротких, каждый пз которых пе 20 рекрывает по длительности соответствующиеимпульсы, подаваемые в числовую шину. Приэтом в случае записи 1 сердечник подвергается сначала воздействию результирующего значения тока +Удостаточного для перемагни 25 чпвания сердечника в состояние 1, а затемтока - /,1 под влиянием которого состояние сердечника не изменяется.В случае записи О сердечник подвергается воздействию двух разнополярных импуль 30 сов тока одинаковой амплитуды (+/з 1, иЗаказ 815/13 Изд.1228 Тираж 576 ПодписноеЦНИИПИ Комитета по делам...

Номер патента: 368932

Опубликовано: 01.01.1973

Авторы: Боконь, Литовченко, Семенцов

МПК: B22F 3/00

Метки: вакуумных, горловин, затвор, камер, проходной

...экрана рабочие поверхности тарелки и уплотнителя не загрязняются сыпучим материалом, что обеспечивает надежную герметизацию проходного отверстия и увеличение срока службы затвора. Проходнои затвор для горловин вакуумны камер, содержащий корпус, тарелку, закрываИзобретение относится к коммутационнои аппаратуре высоковакуумных систем и может найти применение в порошковой металлургии при спекании в вакууме сыпучих материалов. Известно устройство для герметизации горловин вакуумных камер, состоящее из корпуса, уплотняющего конуса (тарелки) и уплотняющих прокладок. Однако указанное устройство не обеспечивает надежной защиты вакуумного уплотнения при засыпке сыпучих порошковых материалов.Предлагаемый проходной затвор отличается тем, что...

Номер патента: 366583

Опубликовано: 01.01.1973

Авторы: Исаенко, Литовченко, Турчак, Харьков, Шейнкман

МПК: H04L 17/02

Метки: 1с1гля, iviba, библиотека, всесоюзная, патепт

...Одновременно с информацией на вхо.25 ды гй+1 и гг 1 г+3 разрядов динамического регистра сдвига 1 поступает одиночный импульс установки (пусковый сигнал). Через 1 г - 1 такт сигнал установки с выхода (гг - 1)lг+3 разряда динамического регистра сдвига осуществляет з 0 установку в исходное состояние динамическо366583 Составитель В. ЕвдокимоваТехред Т. Курнлко Редактор Е. Гончар Корректор А. Степанова Заказ 131/564 Изд.140 Тираж 678 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, К, Раушскав наб., д. 4(5 Тип. Харьк. Фил. пред. Патент го триггера 3, который с А тактом прекратит подачу запрещающих импульсов в наборный блок 2 и запретит поступление информационных сигналов в динамический регистр...

Номер патента: 390988

Опубликовано: 01.01.1973

Авторы: Вител, Литовченко, Назаров, Сидоров

МПК: B60L 9/16, H02P 5/34

Метки: асинхронного, тягового, частотой

...частоте тока ротора тягового электродвигателя,датчика и системы управления атреобразователем частоты.На чертеже представлена электрическая20 схема подключения катушек датчика.Датчик углового перемещения с дифференциальной магнитной системой 1 закрепленна остове тягового электродвигателя.Размеры Ш-образного сердечника датчика25 1, замыкающей роторной шихтованной вставки 2 и воздушного зазора подобраны так,что выходное напряжение 8 изменяется посиаусоидальному закону в функции угла поворота ротора датчика при наличии питаю 30 щего напряжения на возбуждающей катушкедатчика 4, которые подключены к генератору 5 абсолютного скольжения.Напряжение первой фазы генератора 5 абсолютного скольжения поступает на возбуждающую .катушку первой...

Номер патента: 389123

Опубликовано: 01.01.1973

Авторы: Вител, Вольфовский, Литовченко

МПК: C10B 29/06

Метки: газоподводящих, каналов, коксовых, печей, торкретирования

...рабочая трубка кладке каналовНедостаток э том, что они н эффективности ОПИСАНИЕ 38923ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М Заявлено 03.1.1972 (Юо 1756125/23 та опубликования описания 27.Х,19 сесоюзный институт по проектированиюкоксохимической промышленности ЛЯ ТОРКРЕТИ РОВАН ИЯ ГАЗО ПОДВОДЯЩИХКАНАЛОВ КОКСОВЪ 1 Х ПЕЧЕЙ р о следу 1 ощим образом.Торкрет-массу из торкрет-аппарата под15 давлением подают через ниппель б в,межтрубное пространство 9 между внутреннейстенкой патрубка 5 и контрольной трубкой 7и дальше по межтрубному пространствумежду трубками 1 и 7 на высоту трубки 120 таким образом, чтобы при выходе из трубки1 торкрет-масса растекалась по зазору между наружной стенкой трубки 1 и...

Номер патента: 359747

Опубликовано: 01.01.1972

Авторы: Вербицкий, Гйсесо, Литовченко, Хайтун

МПК: H03H 7/01, H03H 9/46

Метки: 359747

...контур, который содержит элементы 1 С, Р, 30 На номинальной частоте фильтра импеданс двухполюсника б равен нулю (если не учитывать потери в резонаторе двухполюсника), что эквивалентно замыканию катушки 3 на общую цепь мостовой схемы, В частотном промежутке, включающем характеристическую полосу пропускания и непосредственно прилегающий к ней частотный диапазон, действие двухполюсника б эквивалентно вариациям величины индуктивности катушки 3 относительно ее фактического значения. При соответствующем выборе параметров катушек 3, 4 и двухполюсника 5 эти вариации незначительны и поэтому не приводят к существенному изменению амплитудно-частотной характеристики в полосе пропускания. В то же время в частотных промежутках, достаточно...

Номер патента: 355015

Опубликовано: 01.01.1972

Авторы: Батыров, Гальченко, Литовченко, Сапь

МПК: B28B 7/24

Метки: кассетная, форма

...8 нподвешен па тросах 9 с регулировочным болтом 10, обеспечивающих натяжение ремней 11 и расположение виброблока по вертикали.Штанга 2 - цельнометаллический стержень 10 диаметром 80 лтм. Длина ее зависит от количества формировочных отсеков, ширины расналубочного хода машины. Штанга жестко кренпся к плите 8 с помощью сварки. Другой конец штанги крепнтс через скользяцпй под шинник 12 к раме кассеты, К штанге привариваются упоры 1 т, упирающиеся в первый раздслптсльный лист кассеты. К раздслителььм листам 14 кассеты нрпварнваося кронштейны 15, имеющие отвергнт для свобод ного прохождения штанги 2, Между кронштейнами на штангу надеты раснорныс втулки 3. Внутрсннес отверстие втулки делается несколько больше диаметра нгганг, что позволяет...

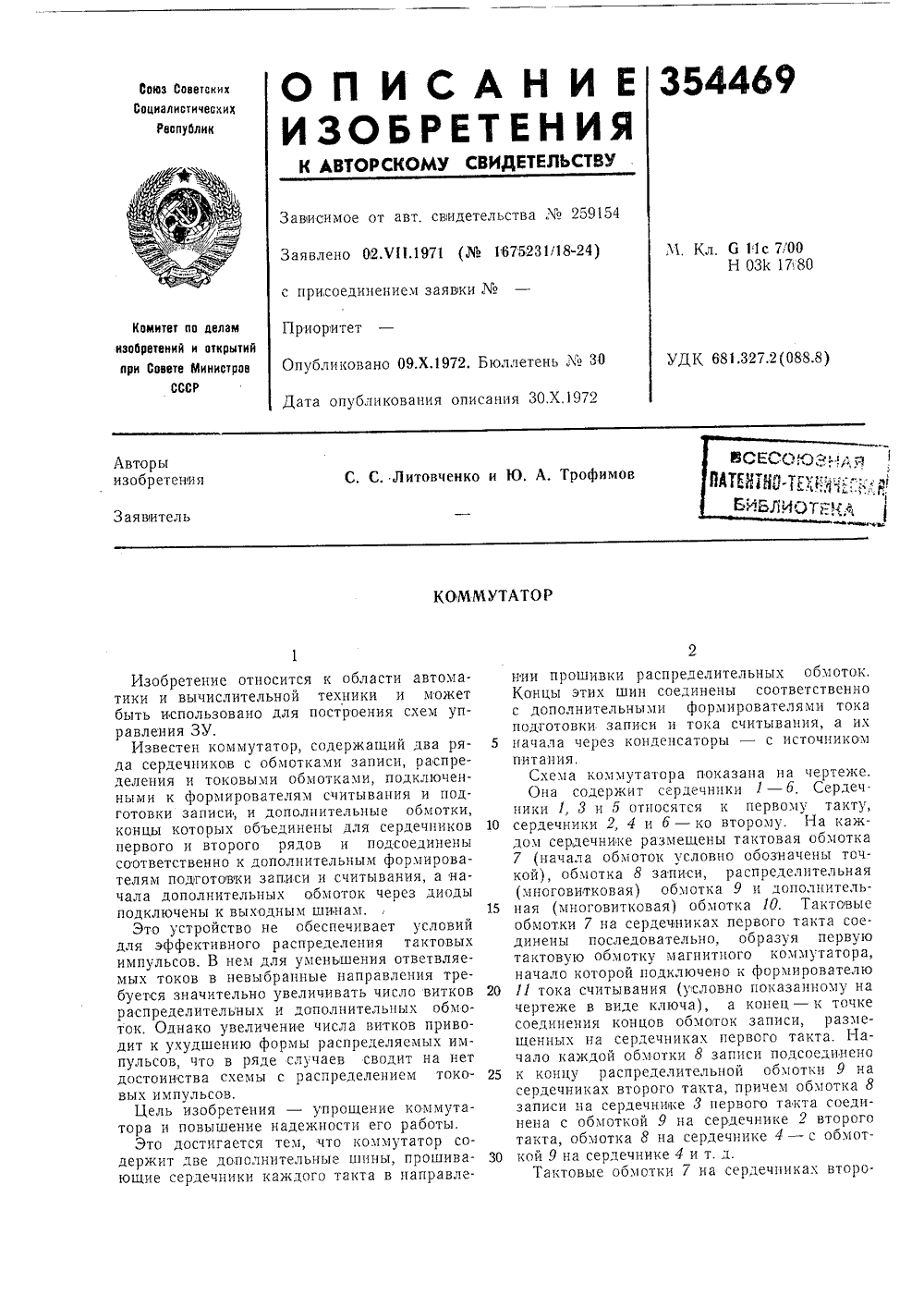

Номер патента: 354469

Опубликовано: 01.01.1972

Авторы: Литовченко, Патейтш, Трофимов

МПК: G11C 7/00

Метки: 354469

...такта, причем обмотка 8 записи на сердечнике 8 первого такта соединена с обмоткой 9 на сердечнике 2 второго такта, обмотка 8 на сердечнике 4 - с обмот- О кой 9 на сердечнике 4 и т. д.Тактовые обмотки 7 на сердечниках второ.354469 1 б 1 б 1 б 1 б 1 б 6 1 б 1 б го такта также соединены последовательно, образуя вторую тактовую обмотку коммутатора, начало которой подключено к формирователю 12 тока подготовки записи, а конец - к общей точке соединения концов обмоток 8 записи, размещенных на сердечниках второго такта. Начала обмоток 8 подключены соответственно к концам распределительных обмоток 9 сердечников первого такта,Концы дополнительных обмоток 10 на сердечниках первого такта объединены и подключены к дополнительному формирователю 13...

Номер патента: 349956

Опубликовано: 01.01.1972

Авторы: Литовченко, Хайтун

МПК: G01R 23/00, G01R 27/16

Метки: потерь, пьезоэлектрических, резонаторов, сопротивления, частоты

...потерь измеряемого резонатора, включая возможность применения коротко замыкающей349956 на выходах последующих звеньев фильтра, вплоть до зажимов 8. Для измерения параметров резонатора плеча 4 необходимо подключить шунтирующее сопротивление 5 па раллельно плечу б и наоборот, В общем слу.чае количество наблюдаемых при шунтировании плеча моста в полосе пропускания или вблизи нее провалов равно числу резонаторов противоположного плеча.10 Учет взаимного влияния резонаторов в зве.не, особенностей настройки и прочих индивидуальных свойств звена с целью снижения си.стематических ошибок измерений может осу.ществляться установлением эксперименталь.15 ной зависимости между частотой максимумапровала, относительной величиной последнего и...

Номер патента: 347944

Опубликовано: 01.01.1972

Авторы: Исаенко, Литовченко, Турчак, Харьков, Шейнкман

МПК: H04L 17/16

Метки: приемное, стартстопное

...Выхслсы ВхОднОГО слона и В) Олой у по.1 янъ- того линамицсского регистра слвига подключена другая схема И, к одном из Вхэлов которой подкл 1 счен выход динамического триггера и шина нацальной установки, а с Лвтгому входу,псдклюен ссответстю Ошнй зхол первой упомянутой схемы И и Выход о;ного из разрядов линамиче;ого регистра слзига. триггердвигающПринцдующем.5 Прпустанозк,3, а динИ 4 иПричемО слзнга 2 МО ВХОЛНОГО сые гссь.".саго рег 1 дмОЛОВЫЕ ОВл 2 не зап 1 1 ерез с 05 К посылки соовые бестокод динамичсальным уров.а стоповыепают нулевымеп 1 стр сдвига347944 Предмет изобретения Составитель В, ЕвдокимоваоваТехред Л. Богданова Корректор О. Волко Редактор Л. Л аказ 392/1548 Изд. М 1116 Тираж 406 Подписное ЦНИИПИ Комитета по делам...

Номер патента: 347103

Опубликовано: 01.01.1972

Авторы: Белых, Литовченко, Симферопольское

МПК: B21D 43/12, B65G 47/22, B65G 47/34 ...

Метки: подачи, поштучной

...рычага 9, свободно установленного на оси б и подпружиненного относительно нее тарельчатыми пружинами 10. На конце рычага 9 смонтирован ролик 11, взаимодействующий с 5 вращающимся кулачком 12 привода устройства.Детали захватываются движущимися клиновыми ремнями транспортеров 1 и 2 и перемещаются по направляющим 3 и 4 до высту па 8 рычага б, При остановке деталей клиновые ремни проскальзывают. Кулачок 12 поворачивает рычаг 9, а вместе с ним и рычаг б распределительного механизма, При этом выступ 7 поднимается, перекрывая путь пе ремещаемым деталям, а выступ 8 опускается, освобождая путь для перемещения подаваемых деталей до выступа 7.При очередном повороте рычагов 9 и б выступ 8 входит в зазор между деталями (см.20 фиг. 3),...

Номер патента: 346337

Опубликовано: 01.01.1972

Авторы: Виноградарства, Всесоюзный, Жданович, Литовченко, Луговский, Тюрин

МПК: C12H 1/22

Метки: долива, отбора

...13. Полость колпа 15 ка б сообщается с маслоотражателем 4,Устройство работает следующим образом.Перед пуском устройства в работу полостирезервуаров 1 и бака-компенсатора 2 сообщаются между собой и заполняются виномате 20 риалами,После этого в бак-компенсатор 2 заливается герметизирующий состав 12. При этом в полости колпака б образуется газовая камераи резервуары 1 с виноматериалами сообща 25 ются с дном бака-компенсатора 2 через патрубок 5 и нижнюю часть маслоотражателя 4.При удалении виноматериалов из резервуаров 1 уровень жидкости в баке-компенсаторе 2 падает. После сообщения полости колпаЗо ка б с атмосферой оставшаяся жидкостьсво346337 12 Составитель Ю. Рудаковедактор В. Блохина Техред Е. Борисова Корректор Л, Царьков Заказ...

Номер патента: 324686

Опубликовано: 01.01.1972

Авторы: Литовченко, Осичев, Перегудова

МПК: H02K 9/16

Метки: постоянного, электрическая

...машина 20 охлаждаемая воздухом, и внутренгпою полость со сто ложной коллектору, содеря полпенный в виде цилиндр верхность которого снабж 25 ребрами, и установленного ка с радиальными вентиля ми, отличатотааяся тем, что,ния интенсивности охлажде пены полыми, а промежутк ЗО стороны коллектора спабжеетени Известны электрические машины постоянного тока, охлаждаемые воздухом, поступающим во внутреннюю полость со стороны, противоположной коллектору, содержащие якорь, выполненный в виде цилиндра, наружная поверхность которого снабжена продольными ребрами, и установленного на них сердечника с радиальными вентиляционными каналами.В предлагаемой машине с целью повышения интенсивности охлаждения ребра выполнены полыми, а промежутки...

Номер патента: 310357

Опубликовано: 01.01.1971

Авторы: Вербицкий, Литовченко, Хайтун

МПК: H03H 7/38

Метки: дифференциально-согласующее

...улучшения симметрирования и расширения частичного диапазона в предлагаемом устройстве трансформаторы выполнены по дифференциальной симметричной схеме, дифференциальная обмотка первого трансформатора соединена с плечами мостовой схемы, недифференциальная обмотка этого трансформатора соединена с концами дифференциальной обмотки второго трансформатора, а средние точки дифференциальных обмоток подключены к общей точке мостовой схемы,ференциальная обмотка трансформатора 1 соединена с концами дифференциальной обмотки трансформатора 2, Дифференциальная трансформаторная схема 3 может в устройст 5 ве отсутствовать. Недифференциальная обмотка трансформатора схемы 3 соединена с дифференциальной обмоткой трансформатора 1, Дифференцирующая обмотка 4...

Номер патента: 305283

Опубликовано: 01.01.1971

Авторы: Гулак, Литовченко, Научно, Павлов, Проектно

МПК: F15C 3/00

Метки: дискретный, пневматический, элемент

...4 и 5, образующие управляющиекамеры б и 7. Мембраны 4 и 5 имеют общийжесткий центр 8, на конце которого установлена заслонка 9, расположенная хежду соплами 10 и 11. Последние вместе с заслопкоиобразуют индикаторное устройство. 1 етгглгкорпуса с соплами разделяют камеры 12, И,14. В торцах корпуса установлены на разделительных мембранах 15 и 1 б подпрукипснные кнопки 17 и 18. Первая из них взаимодействует при нажатии с заслонкой 9, а вторая -с крайней мембраной 4.В зависимости от схемы соединенс входными каналами и между с роиство позволяет реализовать рфункции.Расширение функциональных возможностей достигнуто благодаря тому, что срабатывание устройства может происходить как под действием пневматических сигналов, поступающих в...

Номер патента: 299399

Опубликовано: 01.01.1971

Авторы: Всесо, Литовченко, Цукерберг

МПК: B62D 17/00, G01D 5/04, G01D 9/16 ...

Метки: автомобиля, замера, колес, стенд, углов, управляемых, установки

...наклоны кузовапараллельно с записью развала. Механизмомзаписи поперечных наклонов кузова служитмаятник с источником луча света, падающего на движущуюся ленту записывающегоустройства, 35На фиг. 1 изображен предлагаемый стендв разрезе, вид сбоку; на фиг. 2 - то же, видсзади; на фиг, 3 - сечение по А - А на фиг. 1;на фиг. 4 - корректирующее устройство,смонтированное на рулевой колонке, 4 ОСтенд содержит диск 1, закрепленный наступице колеса, в контакте с которым находятся два боковых ролика 2 и один верхнийролик 3. Все ролики расположены на жесткой крестовине и связаны со стойкой 4 регулируемой длины, проходящей через обойму 5, которая в свою очередь через держатель б соединена с импульсным световымдатчиком 7. Стойка 4 и обойма 5...

Номер патента: 295577

Опубликовано: 01.01.1971

Авторы: Бондаренко, Гернет, Литовченко, Муренкова, Шмигировска

МПК: B01J 37/16

Метки: восстановления, катализатора, метанола, синтеза

...спекания в катализаторе.20 Использование для восстановления катализаторов паров метаола существенно уменьшает опасность перегрева, так как тепло реакции восстановления уменьшается на величину тепла образования метанола и теплоемкость па ров метанола в 1,5 раза выше теплоемкостигаза-восстановителя в известном способе, что облегчает теплоотвод от восстанавливаемого катализатора. Уменьшение опасности перегрева упрощает проведение процесса в части тем пературного режима, так как восстановлениеТемпература восстановления, С Показатели 180 190 200 210 220 Продолжительность восстановления, часСтепень восстановления, оо,36,45 97,0166,5 13,0 99,5 23,0 99,0 19,099,60139 8,5100150,8 Удельная поверхность, лР/г Предмет изобретения Составитель...

Номер патента: 293411

Опубликовано: 01.01.1971

Авторы: Зеленков, Литовченко, Орлов

МПК: B21B 39/16

Метки: проводка, роликовая

...предусмотрена осевая регулировка ролика. Эго позволяет увеличить стойкость роликов и улучшить качество прокатываемого металла. Известные проводки содержат роликодержатель, с двух сторон которого соосно установлены гайки, в расточках каждой гайки смонтирована ось с роликом и,подшипниковым узлом. Осевая регулировка роликов осуществляется с помощью гаек. Однако воспринимаемая роликом динамическая нагрузка от прокатываемого металла передается на роликодержатель через резьбовое соединение. Это приводит к быстрому нарушению профиля резьбы и выходу проводки из строя.Цель изобретения - исключение в ствия радиальных усилий на резьбовое с некиие.Для этого в роликодержателе выполнены Т-образные пазы, в которых:монтированы с зазором гайки...

Номер патента: 287382

Опубликовано: 01.01.1970

Авторы: Величко, Зинченко, Литовченко

МПК: G01N 19/02

Метки: динамического, коэффициента

...динамического трения грунтов при пх движении вдоль ограждающих стенок под действием волновых процессов, заключающиеся в измерении деформации тензометрической консоли, несущей на свободном конце размещаемый в исследуемом грунте рабочий элемент в виде ножа из испытуемого материала, плоскость которого располагают параллельно направленшо перемещения грунта.Однако в известном способе рабочий элемент располагают около стены, ограждающей поток перемещаемого грунта, где волновое поле искажено из-за трения грунта о стенку, а на теизо метрическую консоль действуют сжимающие усилия грунта. Все это снижает точность измерения.В описываемом способе этот недостаток устранен за счет того, что рабочий элемент располагают в зоне однородного волнового...

Номер патента: 279091

Опубликовано: 01.01.1970

Авторы: Литовченко, Павлов, Спичак, Ямбаев

МПК: G01F 23/58, G01F 23/60

Метки: уровнемер, электромеханический

...1. Шестерня 2 вала электродвигателя входит в зацепление с шестерней 8, сидящей на пустотелом валу 4, на который насажена промежуточная втулка 6. На втулке фиксируется винт б с ленточной трехходовой резьбой при помощи направляющих шпилек 7, которые допускают только продольное перемещение винта по оси пустотелого вала 4. Винт ходит по резьбе гайки 8, запрессованной в ступицу оарабана 9. К ступице барабаня 0 прикреплен винтами обод барабана 10 с намотанным тросом 11 и грузом 12.Пружина 18 соединяет стойку 14, укрепленную в корпусе гайки 8 и стойку 14, ввернутую в корпус винта 6. С другой стороны пустотелого вала 4 насажена шестерня 16, входящая в сцепление с шестерней 16, которая передает вращение оси потенциомстра 17. При...

Номер патента: 273191

Опубликовано: 01.01.1970

Авторы: Ванда, Духан, Кашуба, Литовченко, Моргунова, Пахомова, Сердюк, Чеславов

МПК: C07C 51/235, C07C 53/08

Метки: кислоты, уксусной

...целью устраненияков предложено разделприсутствии циклогексана Благодаря осуществлениюспособа получают уксусную кго качества (содержание осно99,99%, муравьиной кислотыкают малые количества водыравьиной кислоты (0,2%); уплогический процесс, так как отдимость в регенерации раствогексана) и водного слоя, полу 15.тС 1,1970. Бюллетень20ования описания 10.1 Х.970 цессе о езвожнвания в связи с тем, что циклогексан рактически нерастворим в воде.П р и м е р 1. В куб колонки загружают300 лсл уксусной кислоты, 20 лс.г воды, 180 лсл 5 циклогексана. Смесь подвергают разгонке налабораторной ректпфикационной колонке счислом теоретических тарелок, равным 35.При температуре 69,5 - 70 С отгонйют1 фракцию (азеотроп циклогексан-вода). Прн 10 118 С...
