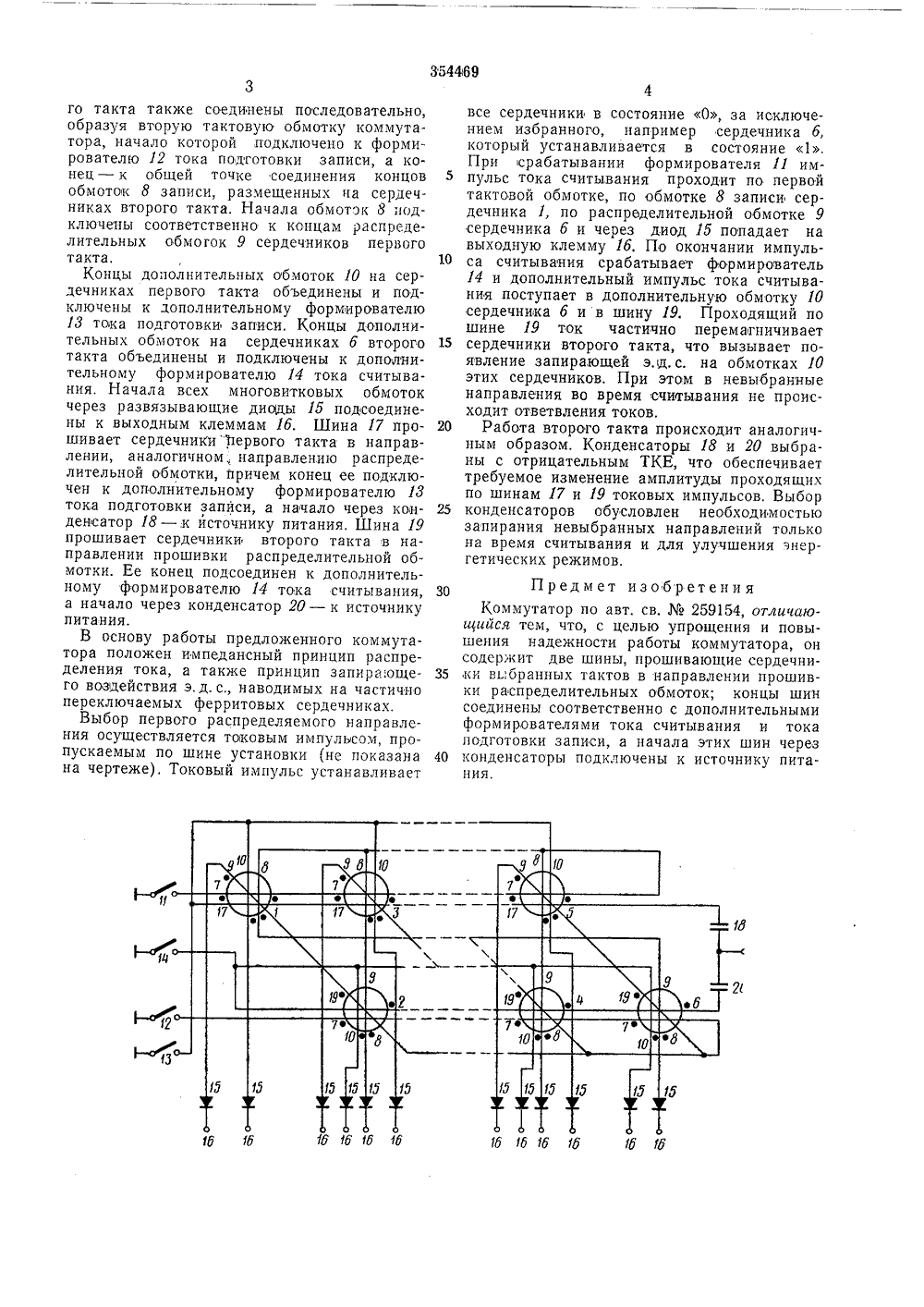

354469 О П И С А Н И Е ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республиквидетельства259541 ( 1675231/18.24) ависимое от авт М, Кл, 6 Ис 700 Н 031 с 1718Заявлено 02.И 1.1 с присоединением аявкиКомитет па деламизобретений и открытипри Совете МинистровСССР иоритетубликовано 09.Х.1972. Бюллетень30 8.8) ДК 681.3 описания ЗО.Х,197 Дата опубликован АвторыизобретениЗаявитель А. Трофимов, С. Литовченк АТОР ОМ Изобретение относится к области автоматики и вычислительной техники и может быть использовано для построения схем упр а в лен ия ЗУ.Известен коммутатор, содержащий два ряда сердечников с обмотками записи, распределения и токовыми обмотками, подключенными к формирователям считывания и подготовки записи, и дополнительные обмотки, концы которых объединены для сердечников первого и второго рядов и подсоединены соответственно к дополнительным формирователям подготовки записи и считывания, а начала дополнительных обмоток через диоды подключены к выходным шинам.Это устройство не обеспечивает условий для эффективного р аспределения тактовых импульсов, В нем для уменьшения ответвляемых токов в невыбранные направления требуется значительно увеличивать число витков распределительных и дополнительных обмоток. Однако увеличение числа витков приводит к ухудшению формы распределяемых импульсов, что в ряде случаев сводит на нет достоинства схемы с распределением токовых импульсов.Цель изобретения - упрощение коммутатора и повышение надежности его работы,Это достигается тем, что коммутатор содержит две дополнительные шины, прошивающие сердечники каждого такта в паправлении прошивки распределительных обмоток, Концы этих шин соединены соответственно с дополнительными формирователями тока подготовки записи и тока считывания, а их 5 начала через конденсаторы - с источникомпитания,Схема коммутатора показана на чертеже.Она содержит сердечники 1 - б, Сердеч.ники 1, 8 и 5 относятся к первому такту, О сердечники 2, 4 и б - ко второму. На каждом сердечнике размещены тактовая обмотка 7 (начала обмоток условно обозначены точкой), обмотка 8 записи, распределительная (многовитковая) обмотка 9 и дополнитель ная (многовитковая) обмотка 10. Тактовыеобмотки 7 на сердечниках первого такта соединены последовательно, образуя первую тактовую обмотку магнитного коммутатора, начало которой подключено к формирователю О 11 тока считывания (условно показанному начертеже в виде ключа), а конец - к точке соединения концов обмоток записи, размещенных на сердечниках первого такта. Начало каждой обмотки 8 записи подсоединено 5 к концу распределительной обмотки 9 насердечниках второго такта, причем обмотка 8 записи на сердечнике 8 первого такта соединена с обмоткой 9 на сердечнике 2 второго такта, обмотка 8 на сердечнике 4 - с обмот- О кой 9 на сердечнике 4 и т. д.Тактовые обмотки 7 на сердечниках второ.354469 1 б 1 б 1 б 1 б 1 б 6 1 б 1 б го такта также соединены последовательно, образуя вторую тактовую обмотку коммутатора, начало которой подключено к формирователю 12 тока подготовки записи, а конец - к общей точке соединения концов обмоток 8 записи, размещенных на сердечниках второго такта. Начала обмоток 8 подключены соответственно к концам распределительных обмоток 9 сердечников первого такта,Концы дополнительных обмоток 10 на сердечниках первого такта объединены и подключены к дополнительному формирователю 13 тока подготовки записи, Концы дополчительных обмоток на сердечниках б второго такта объединены и подключены к дополнительному формирователю 14 тока считывания. Начала всех многовитковых обмоток через развязывающие диоды 15 подсоединены к выходным клеммам 1 б. Шина 17 прошивает сердечникипервого такта в направлении, аналогичном,. направлению распределительной обмотки, причем конец ее подключен к дополнительному формирователю 18 тока подготовки записи, а начало через конденсатор 18 - к йсточнику питания, Шина 19 прошивает сердечники второго такта в направлении прошивки распределительной обмотки. Ее конец подсоединен к дополнительному формирователю 14 тока считывания, а начало через конденсатор 20 - к источнику питания,В основу работы предложенного коммутатора положен импедансный принцип распределения тока, а также принцип запирающего воздействия э.д. с наводимых на частично переключаемых ферритовых сердечниках.Выбор первого распределяемого направления осуществляется токовым импульсом, пропускаемым по шине установки (не показана на чертеже), Токовый импульс устанавливает все сердечники в состояние 0, за исключением избранного, например сердечника б, который устанавливается в состояние 1, При срабатывании формирователя 11 им пульс тока считывания проходит по первойтактовой обмотке, по обмотке 8 записи сердечника 1, по распределительной обмотке 9 сердечника б и через диод 1 б попадает на выходную клемму 1 б, По окончании импуль са считывания срабатывает формирователь14 и дополнительный импульс тока считывания поступает в дополнительную обмотку 10 сердечника б и в шину 19, Проходящий по шине 19 ток частично перемагничивает 15 сердечники второго такта, что вызывает появление запирающей э.д. с. на обмотках 10 этих сердечников. При этом в невыбранные направления во время считывания не происходит ответвления токов.20 Работа второго такта происходит аналогичным образом. Конденсаторы 18 и 20 выбраны с отрицательным ТКЕ, что обеспечивает требуемое изменение амплитуды проходящих по шинам 17 и 19 токовых импульсов. Выбор 25 конденсаторов обусловлен необходимостьюзапирания невыбранных направлений только на время считывания и для улучшения энергетических режимов.30Предмет изобретенияКоммутатор по авт. св.259154, отличаюиийся тем, что, с целью упрощения и повышения надежности работы коммутатора, он содержит две шины, прошивающие сердечни ки выбранных тактов в направлении прошивки распределительных обмоток; концы шин соединены соответственно с дополнительными формирователями тока считывания и тока подготовки записи, а начала этих шин через 40 конденсаторы подключены к источнику питания.
