Лемешев

Номер патента: 1147534

Опубликовано: 30.03.1985

Авторы: Лемешев, Самохвалов, Феденчук, Чупин

МПК: B23K 11/10, B23K 37/04

Метки: арматурных, конструкций

...из корпуса 15, вилки 16, захвата 17 и собачки 18. Вилка 16 размещена вкорпусе 15 с воэможностью горизонтального перемещения под планками 19, имеющими выступы 20. Наоси 21 вилки 16 смонтирован захват 17, который другим концом опирается на ролики 22, смонтированныев корпусе 15 на оси 23,Захват имеет наклонный паз 24 длязаготовок 10. Глубина паза выбранатакой, чтобы при срабатывании эуб 25собачки 18 исключал воэможность вылета заготовки 10 во время поворотазахвата 17 на оси 21.В исходном положении (фиг.З)первая заготовка 10 эаглублена впаз 24 только на величину своегодиаметра, глубже она не может опуститься, так как она лежит на упорах 26, расположенных вне корпуса 15 еСобачка 18 смонтирована в захвате 17. Нижняя часть собачки...

Номер патента: 1106687

Опубликовано: 07.08.1984

Авторы: Аврух, Брысенков, Кузовов, Лемешев, Пороцкий, Рагольская, Сушков

МПК: B32B 29/00

Метки: декоративный, материал, слоистый

...бумаг.Поставленная цель достигается тем, что слоистый декоративный материал, включающий листы декоративной бумаги, пропитанной аминоформальдегидной смолой, и листы бумаги крафт, пропитанной фенолформальдегидной смолой, выполнен в виде последовательно чередующихся слоев декоративной бумаги и бумаги крафт, пропитанных указанными смолами при содержании летучих в пропитанной бумаге крафт1-5 мас. /ОПри изготовлении предлагаемого декоративного слоистого материала применяют отходы пропитанных бумаг со следующими характеристиками: бумага декоративная декор - под светлое и темное дерево и. светлых тонов (мрамор, морозко, рогожка 5 1 О 15 20 25 30 35 и др.); вес 1 м 90-135 г; содержание наполнителей контролируют зольностью, которая для...

Номер патента: 1102843

Опубликовано: 15.07.1984

Авторы: Лемешев, Лемешева

МПК: E02B 9/04

Метки: водозаборное, сооружение

...В случае забора воды из верхних слоев водоема (например, когда рыба скапливается ь нижних слоях водоема, у дна) подача воды потребителю осуществляется через ьерхний водозаборный слой 1; с этой целью перекрывается нижний водозаборный слой 10, для чего из оболочки 2 удаляется заполнитель и под действием балласта 11 эластичное полотнище опускается вниз до соприкосновения с дном водоема, а петлевые подвески 7, охватывающие .оболочку 2, уменьшая свою длину и перемещаясь в направляющих элементах 8, собирают эластичную оболочку 2 гормошкой на жесткой продольной опоре. Таким образом поступление воды к потребителю будет осуществляться только через верхний водозаборный слой 1. ВодозабоРное сооружение состоит 5 О из перегораживающей верхний...

Номер патента: 1102838

Опубликовано: 15.07.1984

Автор: Лемешев

МПК: E02B 7/02

Метки: анкерное, гибкого, закрепления, полотнища

...6 с цилиндрической 50скобой 7, под которой установленасводобно плавающая вторая скоба 8с опорой поворота 9 например,шарнир) на конце цилиндрическойскобы 7, причем установлена онатаким образом, что ее левая обращенная к пластине б часть больше, чемправая, на торце которой выполненупорный цилиндрический стержень 10.При повороте скобы 8 против частовойстрелки и заходе в паз 2 кромки еебольшей левой части между упорнымстержнем 10 и основанием 1 образуется зазор 11, через который в полость12 вводится эластичный баллон 13,выполненный на кромке закрепляемо го полотнища 14 сооружения. С цельюпридания большей прочности соединениюпластины 6 и скобы 7 они снабженыребрами 15 жесткости,Устройство работает следующимобразом. К анкерным крюкам 4...

Номер патента: 1092360

Опубликовано: 15.05.1984

Авторы: Лемешев, Михалевич, Немцев, Нестеренко

МПК: F28F 13/06

Метки: теплообмена

...или любой другой теплоносительна ее основе подают в канал, причемпредварительно в теплоноситель вводят окись азота, При кипении теплоносителя в канале количество окисиазота регулируют в пределах 15010 об.Ж,При осуществлении процесса охлаждения теплоносителя введение окиси азота приводит к увеличению скорости и полноты протекания неравновес ной химической реакции 2 МО,2 МО+О что повышает теплоемкость химичес,ки реагирующей системы и, следова тельно, увеличивает температурныйнапор и интенсивность теплообмена. Плотность теплового Среднийтемпературныйнапор,К Добавкаокисиазота,% потока,кВт/мг 55 59 69 79 85 99 Мг 04М, О+1 МОМ, 04 +5 МО Как следует из таблицы, увеличе-ние количества вводимой окиси азота приводит к увеличению интенсивности...

Номер патента: 1092020

Опубликовано: 15.05.1984

Авторы: Лемешев, Процкив, Тихоновский, Чупин

МПК: B23K 11/10

Метки: контактной, многоточечной, сварки

...сам клин смонтирован на основании 11, являющимся направляющейскольжения для клина, Клин 1 О своимскосом 14 взаимодействует с роликом9, а упор 13 - с регулятором-ограничителем 15, который ввернут в поперечину 6, закрепленную на основании 11. Направляющая 8 тягами 17связана с корпусом блоха 18. Тяги17 одним концом жестко закрепленыв основании 11, несущем направляющие 8, а другим - с зазором вставлены в приливы 19 корпуса блока 18.На тяги 17 надеты пружины 20, которые, упираясь в приливы 19 корпусаблока через шайбы 21, стремятсяотвести основание 11 и направляющую 8 влево; перемещение тяг 17 ограничивается упорными шайбами 21,установленными на тягах справа отприливов 19, Клин 10 соединен соштоком 22 цилиндра 23, К неподвижному...

Номер патента: 1088872

Опубликовано: 30.04.1984

Авторы: Барановский, Бочаров, Илюшенко, Кулагин, Лемешев, Тюлюкин

МПК: B22D 11/14

Метки: ленты, литья, непрерывного

...в моталку усложняется.Цель изобретения - повьпдение качества получаемой ленты и механизация процесса литья. 35Указанная цель достигается тем,что машина для непрерывного литьяленты, содержащая устройство дляподачи расплава в валковый кристаплиэатор, лентоприемное устройство, например, моталку, машина снаб-жена устройством натяжения ленты,выполненным в виде поворотной клети,со.стоящей из неподвижного и прижимноговалков и ролика, взаимодействующего 4с копиром,и установленной под кристаллизатором на расстоянии 0,6-0,8 диаметра его валков от горизонтальной оси.На чертеже приведена предлагаемаяустановка, общий вид.Установка для непрерывного литьяленты содержит устройство 1 для подачи расплава, расположенное надзевом...

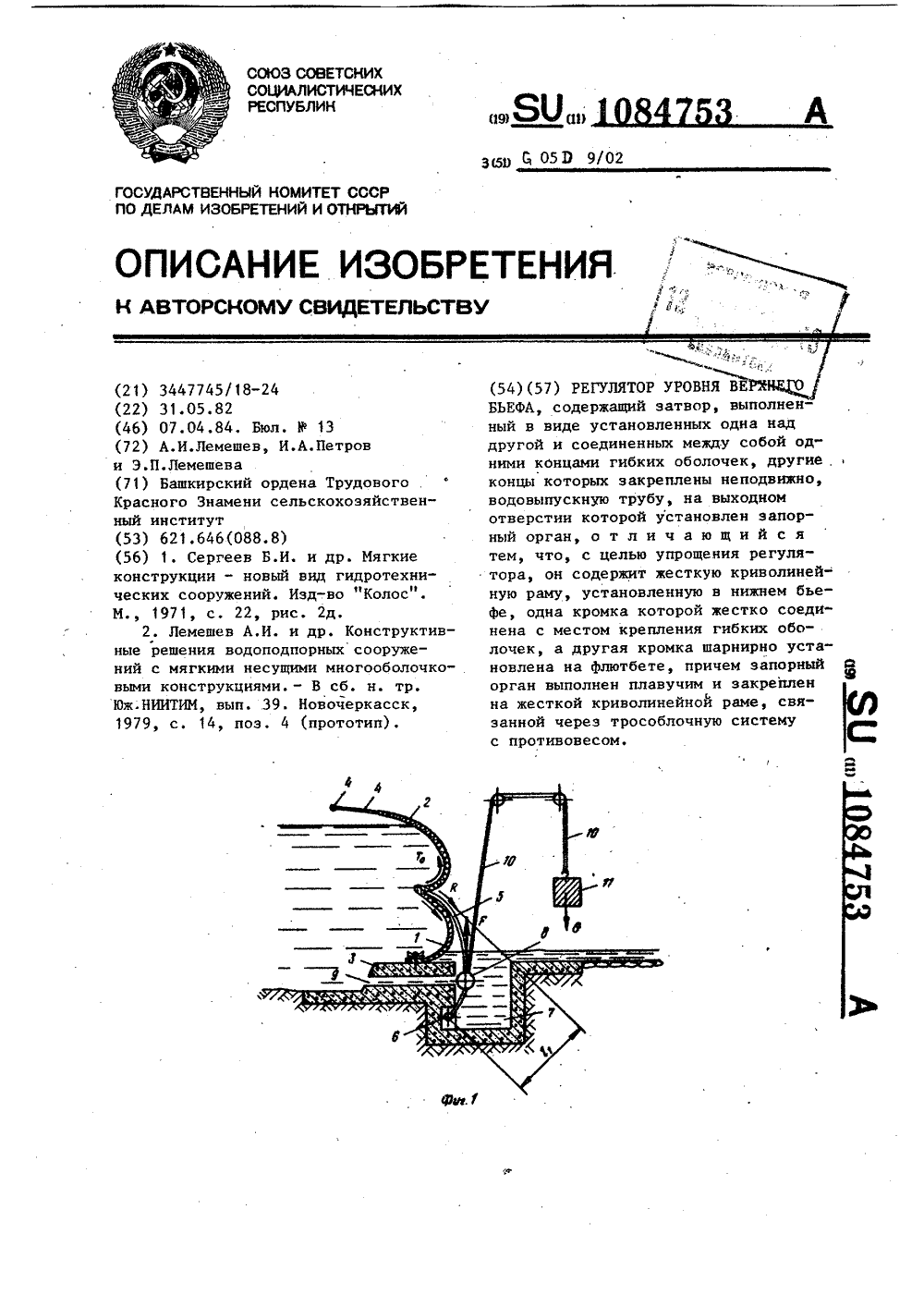

Номер патента: 1084753

Опубликовано: 07.04.1984

Авторы: Лемешев, Лемешева, Петров

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...действиемудерживающего момента М,д =(Р+6)х Р45(где Р - архимедова сила, соэдавае 1084Изобретение относится к гидротехническим сооружениям и может бытьиспользовано в качестве регуляторауровня верхнего бьефа на искусственных водотоках ирригационных систем.Известны устройства для регулирования уровня верхнего бьефа, выполненные в виде эластичных оболочек,установленных одна на другой и закрепленных по продольным образующимк береговым анкерам или к дну водотока тросовыми системами11.Недостатком известных устройствявляется сложность процесса регулирования уровня верхнего бьефа, эаключающегося в изменении высоты гребняоболочки посредством энергоемкогооборудования,Наиболее близким к предлагаемомуявляется водоподпорное сооружение,состоящее из...

Номер патента: 1079742

Опубликовано: 15.03.1984

Автор: Лемешев

МПК: E02B 9/04

Метки: водозаборное, сооружение

...большими чем высота воцозаборного окна 8 на расчетную величину, определяемую высотой ветровой волны, Такое выполнение обеспечивает образование на полотнищах 2 и 3 петель провисания 9, в которых размещаются стабилизирующие балласты 10, уменьшающие динамическое волновое воздействие на сваи 1 и сооружение в целом. Дополнительное полотнище 3 имеет отверстия 11, К Т-образным сваям 1 со стороны водоема по периметру цо границы нижнего водозаборного окна 12 прикреплено нижнее полотнище 13, перекрывающее среднюю часть водоема с образованием неподвижной водонепроницаемой стенки и нижнее водозаборное окно 12 с образованием подвижной водонепроницаемой стенки. На нижней кромке полотнище 13 имеет балласт 14 и глубинный поплавок 15, который со...

Номер патента: 1068573

Опубликовано: 23.01.1984

Авторы: Лемешев, Петров

МПК: E02B 7/02

Метки: мягкая, плотина

...наличиеминимальных напряжений в материалеоболочки способствует большей ееподверженности вибрации из-за воздействия на оболочку переливающегосяпотока, создающего в седловидныхвпадинах 7 резкие перепадЬ гидро динамического давления, в результате чего образуются вращающиесягоризонтальные вальцы, являющиесягенераторами кОлебаний оболочки 1,С целью исключения этих явленийвнешнюю поверхность оболочки 1 охватывает защитный экран 8, закрепленный к основанию 2 по продольнымкромкам анкерными устройствами3 и 9 и по продольной образующей10 тросовыми оттяжками 11 к крюкам12. При этом место расположения продольной образукицей 10 определяетсядлиной профиля оболочки 1 и приходится на ее нижнюю диффузионную зону 12. Такое крепление защитногоэкрана...

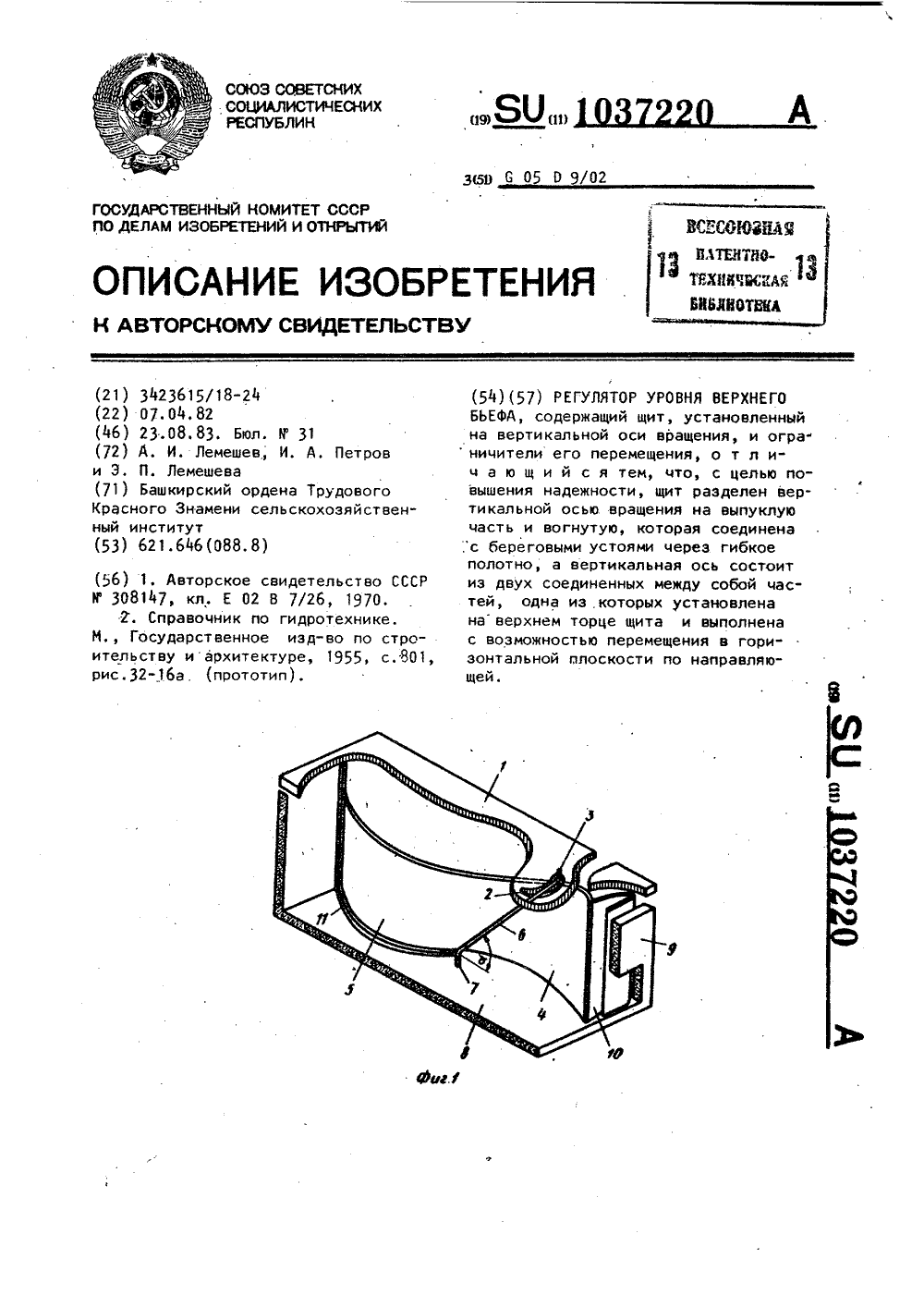

Номер патента: 1037220

Опубликовано: 23.08.1983

Авторы: Лемешев, Лемешева, Петров

МПК: G05D 9/02

Метки: бьефа, верхнего, регулятор, уровня

...воспринимаемое левой частью, 5, которая является водопропускной, будет меньше, чем гидростатическое давление воспринимаемое правой частью 4 щита регулятора,А в случае размещения секущей плоскости выше расчетного положения, гидростатическое давление, воспринимаемое левой частью 5, будет больше, чем гидростатическое давление, оказываемое потоком на правую часть 4. Правая часть 4, служащая для уравновечшивания щита выполнена вогнутои всторону верхнего бьефа и соединено сбереговым устоем 9 гибким полотном10, расчетного раскроя.С целью исключения истечения потока при закрытом положении регулятора,а также с целью ограничения перемещения запирающего элемента, на флютбете и береговых устоях монтируютсяограничители 11 перемещения с...

Номер патента: 1001906

Опубликовано: 07.03.1983

Авторы: Аранская, Волынец, Кудрявцев, Лемешев

МПК: A01N 43/12

Метки: кормового, люпина, растений, роста, стимулирования

...растений, увеличить вес сухой надземной массы на 5,5-12,9 по сравнению с контрольными растениями, об работанными в фазу 1-2 и 14-20 листьев. Как и в первом случае, оптималь ной оказалась концентрация 3-хлор, фталевого ангидрида 0,005.Применение 3-хлорфталевого ангид" (1 :рида не приводит к увеличению содержания суммы алкалоидов и снижению ксличества белкового азота и общейэеленой массе (см. табл. 3). Таким образом, использование 3-хлорфталевого ангидрида в качестве стимулятора сЪхаронакопления кормового люпина позволяет, кроме уве" личения сахаристости, повысить также урожайность зеленой массы. Кроме того, применяемое вещество синтезируется иэ.дешевого и доступного сырья и относится к малотоксичным ве" ществам. Таблица 3.Влияние...

Номер патента: 936180

Опубликовано: 15.06.1982

Автор: Лемешев

МПК: H02H 7/08

Метки: защиты, обрыва, перегрузки, трехфазного, фазы, электродвигателя

...состоянии двигатель отключен, Токи в линейных проводахА, В, С отсутствуют, на выходе датчика .1 тока напряжение отсутствуетисполнительное реле 10 удерживается взамкнутом состоянии током, проходящим по цепи: кнопка "Стоп" ч, размц-,кающие блок-контакты 7, конденсатор11, выпрямитель 12. Цепь управлениякоммутирующим аппаратом 8 подготовлена к пуску.Пуск. При нажатии кнопки "Пуск" 5срабатывает пусковой блок 8, по линейным проводам А, 9, С протекаетпусковой ток. На выходе датчика токапоявляется напряжение, запитывающееисполнительное реле 10, которое впроцессе пуска отключается от Фазно 40го напряжения размыкающими блок-кон"тактами 7, При переключении питанияисполнительного реле 10 конденсатор 1 ч удерживает его в замкнутом сос"тоянии. Для...

Номер патента: 929673

Опубликовано: 23.05.1982

Авторы: Вилшкерст, Гольдман, Гуревич, Добашина, Лемешев, Мишин, Розе

МПК: C09D 1/00

Метки: защитного, покрытия, состав

...соли карбоксиметилцеллюлоэы, метилсиликоната натрияили калия и окиси магния в количествах меньше их укаэанных минимальныхзначений существенно снижает водо6Продолжение табл. 1 Окись магния 24,7 Вода 2 АБФС Двуокись титанаДвуокись кремнияКаолин 14 Окись магния Таблица 1 22,8 Вода Коли- чест 3 АБФС 50 во,мас.Ф Двуокись титана емни уок аолин 1 редл гае Пигмент желеэоокисный красныйПортландцемент Мс удельной поверхностью5500 см/г 0 вуокись титана окись кремния аол атриевая со Метилсиликонатнатрия Крон свинцовомолибдатный Окись магни Портландцемент М-.500с удельной поверхностью 6000 смог 5 9296 стойкость покрытия на основе соста- ва, а также пыле- и грязеотталкивающие свойства, а использование их в количествах выше указанных максимальных...

Номер патента: 905240

Опубликовано: 15.02.1982

Авторы: Гулиев, Лемешев, Мовла-Заде, Сулейманова

МПК: C08L 63/02

Метки: композиция, эпоксидная

...1 О и активный разбавитель.модификатор, в качестве активного разбавителя.модификаторасодержит тиоэпоксиалкенилциклопропан общейформулы Н.2 О - С 2 - (Н - бН.2 м е р 1. К 100 вес.ч. молы ЭД.20 при перем малгими порциями 5 в метилвинилциклопро 1 сь вакуумируют прн 2 12 вес.ч. полиэтиллин 1,20 Условная вязТеплостойкостьпо Вика,С Твердостьпо Бриннелю,кгс 7 мм Адгезионная прочность кгс/см Композиция,содержаниера збавителя,вес.ч,Предел прочносности при растяже. нии,кгс/см кость по шари. ковому вискози метруД - 2, 237,750 С,с Известна1 660-770 850890 880-102 124 - 140 170- 180 222- 230 11,68-3,812.54 -4,22 110 - 165 120 - 145 94-11520,5 70 050 85 75 0 5 29 173 176 85 4,8 1100 23 0 80 3 905240Реакционную массу заливают в форму и отверждавт 6...

Номер патента: 883024

Опубликовано: 23.11.1981

Авторы: Арустамян, Гулиев, Лемешев, Мустафаев, Мустафаева

МПК: C07C 149/34

Метки: 1-метил-2, 2-гемдихлорциклопропил, качестве, маслам, присадки, противозадирной, противоизносной, смазочным, хлорэтилфенилсульфид

...взаимодействием фенилсульфенхлорида с 2,2-гемдихлор-метил"1-винилциклопропаном в четыреххлористом .углеероде при10 С. Соотношения исходныхд р пятна износа, мм Масло ВМ - 1,83о противорисадки улуч- фз тной промышузка увеличи" реагентов эквимолярные. Выход при этом соответствует 90-95 ь (по теории).Для иллюстрации предлагаемого способа, приводятся примеры получения соединения формулы 1 и испытания его в качестве противоизносной и противозадирной присадки к смазочным маслам.П р и м е р 1. Получение 3"(1- -метил,2-гемдихлорциклогропил)-8- -хлорэтилфенилсульфида. 16Раствор 0,72 г (5 ммоль) фенилсульфенхлорида в 20 мл четыреххлористого углерода охлаждают до -10 С и при перемешивании по каплям прибавляют 0,76 г (5 ммоль) 1-метил-гем-ди...

Номер патента: 881183

Опубликовано: 15.11.1981

Авторы: Бондаренко, Лемешев, Лемешева

МПК: E02B 7/02

Метки: плотина

...верхнего полотнища, в котором выполнено щелевидное отверстиее.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР571541, кл, Е 02 В 7/02, 1976. 8811 вием гидродинамических сил со стороны верхнего бьефа перемещаться в сторону нижнего бьефа с образованием водопропускной щели 8. К,балласту 7 прикреплено нижней кромкой дополнительноеполотнище 9 с отверстиями 10 в нижней части. Верхняя кромка полотнища 9 прикреплена системой тросов 11 к тросам 4 на расчетном расстоянии от закрепленной к ним верхней части полот- О/нища 6 таким образом, что между полот нишами 6 и 9 образуется карман 12.Плотина работает следующим образом,После установки плотины в русле нагрузки от гидростатического давления воды...

Номер патента: 880665

Опубликовано: 15.11.1981

Авторы: Лемешев, Попов, Самохвалов, Чупин

МПК: B23K 11/36

Метки: изделия, механизм, съема

...корпус 5 сьемника, на котором на осях 6 установлены поворотные захваты 7, шарнирно соединенные с помощью переходника 8, закрепленного на конце штока 9 привода 4 сьемника, 880665На шток 9 свободно посажен корпус 5 сьемника и пружина 10,Механизм работает следующим образом.После сварки сборочный транспортер совершает очередной шаг и сваренное изделие доставляется в зону механизма сьема. (см. фиг. 1) При этом захваты 7 выведены из зоны движения сборочного транспортера. Включается привод 4 1 О сьемника, шток 9 начинает подниматься вверх, При этом корпус 5 сьемника под действием пружины 10 остается на мес те, а шток 9 вместе с переходником 8 перемещаются вверх, при этом развора ю чивают захваты в горизонтальное положение, Механизм занимает...

Номер патента: 866030

Опубликовано: 23.09.1981

Авторы: Бондаренко, Лемешев, Лемешева

МПК: E02B 7/02

Метки: мембранная, плотина

...и закрепления их к основанию, по мере поступления воды в верхний бьеф гребень оболочки 1 под действием выталкивающей силы Г, создаваемой поплавком 3, начинает подниматься вверх. При этом тросы 4 перемещаются в каналах 5, скользя по направляющим элементам 6, в направлении поднятия гребня оболочки 1 до тех пор, пока ограничители 11 не упираются в основание 2, В результате этого положение гребня оболочки 1 и поплавка 3 фиксируется на высоте Н от дна потока, являющейся расчетной величиной уровня верхнего бьефа, Дальнейшее поступление воды в верхний бьеф вызывает перелив потока в нижний бьеф и поднятие гребня оболочки 8 вместе с поплавками 7 и 10 до расчетной высоты Н определяемой длиной тросов 4 от ограничителей 11 до гребня оболочки 8....

Номер патента: 846543

Опубликовано: 15.07.1981

Авторы: Лемешев, Рагольская

МПК: C04B 43/02

Метки: композоция, стро-ительных

...обладают высоким водопоглощением, равным 13,8.Цель изобретения - повышение производительности изготовления изделий и снижение их водопоглощения.Поставленная цель достигается тем, что композиция для изготовления строительных изделий путем горячего прессования, включающая пылевидные отходы производства минераловатных846543 Таблица 1 15 Для изготовления изделий осуществляют перемешивание компонентов.При этом синтетическую смолу берут с влажностью 0,4 и диснерсностью 50 остатка на сите 9 0063. 20Затем осуществляют прессование при давлении 150 кг/см и температуре 150 С в течение 10 мин и охлаждение в течение 10 мин.Показатели, характеризующие иэделия, изготавливаемые из предложенной композиции, представлены в табл.2. Пылевидные отходы...

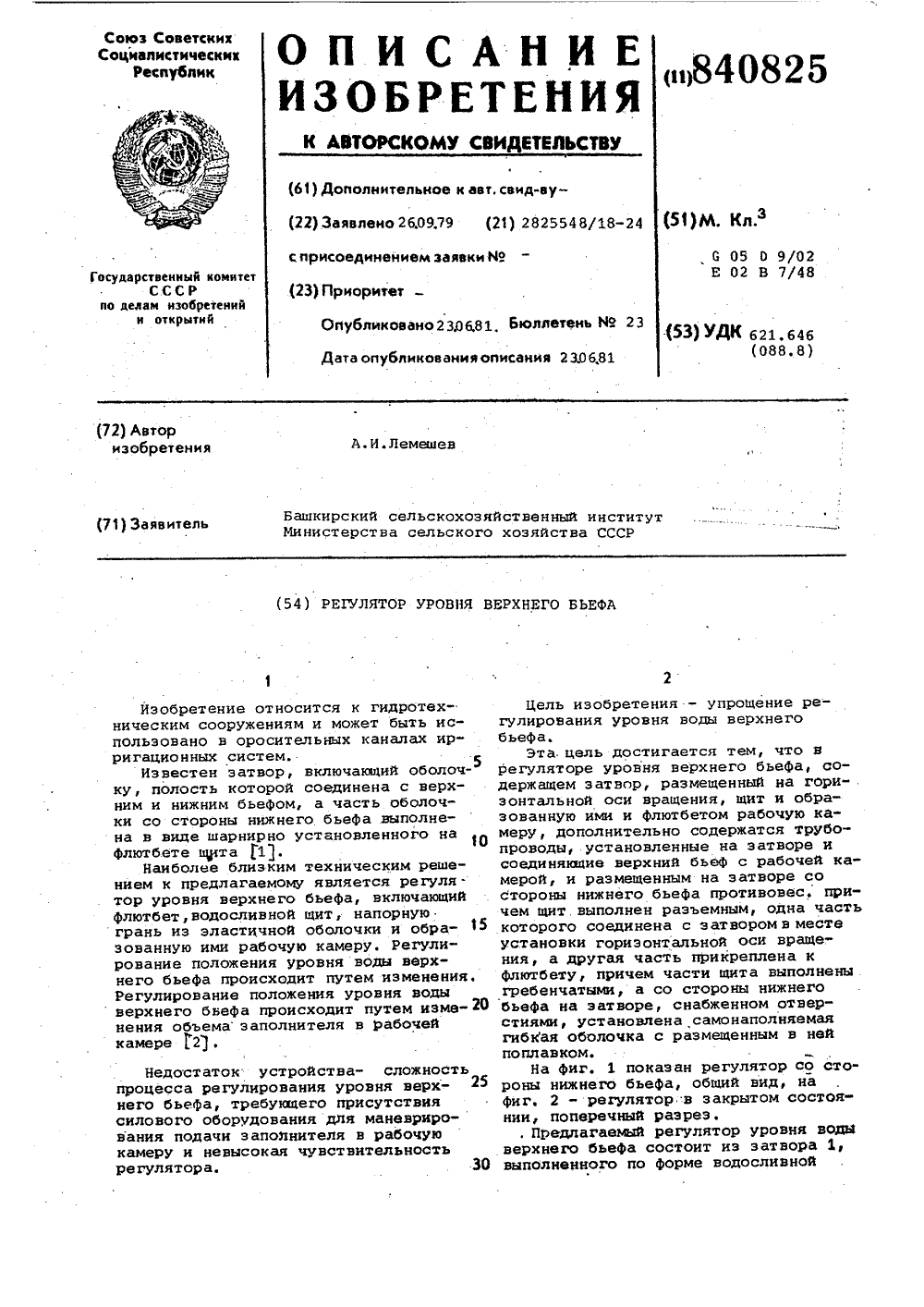

Номер патента: 840825

Опубликовано: 23.06.1981

Автор: Лемешев

МПК: E02B 7/48

Метки: бьефа, верхнего, регулятор, уровня

...в рус ле, оголовки трубопроводов 13, посредством установочных винтов 14 размещаются на отметке расчетного уров" ня так, что по превышению его, в слу.чае прохождения повышенного расхода,часть переливающего потока будет поступать. через трубопровод 13 в рабочую камеру 4. При этом затвор 1 поддействием удерживакщего момента, создаваемого весом 6 противовеса 3 (Муд=0.9.где 2 - плечо .силы 0 относитель-.но оси 2) займет крайнее нижнее положение и.упрется в основание упорами12 .и противовесом 3, что одновременно обеспечит смыкание гребенкообразных частей 5 и б, и образование сплошной глухой поверхности, которая ограничит от верхнего бьефа рабочую камеру4.Вода, накапливающаяся в верхнембьефе, будет оказывать гидростатическое давление...

Номер патента: 820945

Опубликовано: 15.04.1981

Авторы: Гусев, Добкин, Лемешев, Манов, Ревунов

МПК: B21B 31/32

Метки: лентопрокатногостана, нажимное

...на упорное кольцо 10 кольцевой кулачок 11 с приводом его поворота. Привод поворота кулачка 11 включает червячное зацепление 12, червячным колесом которого является сам кулачок 11, а червяк этого зацепления закреплен на крышке 13 гидроцилиндра 5. Привод поворота кулачка 11, кроме червячного зацепления 12, ЗО содержит расцепную муфту 14, включаемую с помощью двуплечего рычага 15 гидроцилиндром 16, червячный редуктор 17, муфту 18 и электродвигатель 19, размещенные на раме 20. 35 Крышка 13 гидроцилиндра 5 сопряжена со штоком 9 гицроцилнндра 5 подвижным шпоночным соединением. На верхнем торце кулачка 11 выполнены равноотстоящие по окружности высту пы с винтовыми скосами, чередующиеся с впадинами. На нижнем торце поршня 8 имеются такие же...

Номер патента: 812874

Опубликовано: 15.03.1981

Авторы: Бондаренко, Лемешев, Ылясов

МПК: E02B 7/02

Метки: водоподпорное, сооружение

...гибкое полотнище 6, ве испытывающее в этот момент нагрузок,С подъемом уровня воды в верхнем бьефе растут и нагрузки на щит 3 воспринимаемые шарниром 4 и оболочкой 1. При достижении уровнем воды верхнего бьефа отверстий 5, щита 3 вода начинает поступать в разгрузочную камеру 7, а так как нижний ряд отверстий 8 полотнища 6 размещен на некотором расстоянии от дна и их общая площадь меньше площади отверстий 5, то камера 7 частично заполнится водой, наличие которой снизит нагрузки в оболочке 1 за счет создания противодавления основным нагрузкам со стороны верхнего бьефа. По мере роста уровня в верхнем бьефе и достижения им проектной величины поступление воды в камеру 7 через отверстия 5 увеличится и камера 7 будет полностью заполнена водой. В...

Номер патента: 799936

Опубликовано: 30.01.1981

Авторы: Лемешев, Попов, Чупин, Яковенко

МПК: B23K 37/04

Метки: сборки, сварки

...и зажима иэделий при сварке нежестких конструкций.Наиболее близкой по технической сущности и достигаемому результату является установка для сборки и сварки, содержащая сварочные головки, а также механизм подачи и эжима иэделия, выполненный в виде пневмоцилиндра осевой подчи иэделия, шток которого соединен с корпусом сборочной оправки и является пневмоцилиндром зажима изделия, шток которого соединен с разжимными элементами сборочной оправки 2.Однако данная установка не обеспечивает сборку и сварку нежестких изделий, так как не предусматривает их правку.Цель изобретения - обеспечениесборки и сварки нежестких изделий типа горловины с обечайкой.С этой целью на корпусе сборочнойоправки смонтированы упругие пружины для предварительного зажима...

Номер патента: 796423

Опубликовано: 15.01.1981

Авторы: Ковальский, Лемешев, Подтыкалов, Сироткин

МПК: E21C 39/00

Метки: горных, относительныхсмещений, пород

...перемещений 3 в виде конденсатора настройки, на оси которого закреплен шкив 4, и передатчик 5 с блоком питания (на чертеже не показано) и антенной 6.На репере 2 жестко закреплена лента 7 с грузом 8 на свободном конце, огибающая шкив 4 и находящаяся с ним под действием груза 8 во взаимодействии.Устройство работает следующим образом. При установке устройства в приэабойной зоне с помощью переносного приемника (на чертеже не показан) фиксируется частота излучения передатчика, соответствуощая базовой (нулевой) деформации между измеряемыми точками породного массива.При сближении (удалении) измеряемых точек породного массива шкив796423 Составитель Л. БерезкинаРедактор М, Недолуженко Техред М.Табакович Корректор Е, Папп Заказ 9737/46 Тираж...

Номер патента: 794110

Опубликовано: 07.01.1981

Авторы: Анцигин, Бондаренко, Казаченко, Лев, Лемешев, Макаров, Охотников, Скнарин

МПК: E02B 9/04

Метки: водозабор, глубинный

...забральодоза - ога бора 20 ной стенки глубинного водозабора за счет трапецеидального входа в ковш с расположением большей длины трапеции в верхней части входа.Такой недостаток неизбежен, так как ограждающйе дамбы из насыпного и набросного материала обычно имеют в сечении форму трапеции и поэтому забральная стенка должна иметь форму трапеции с рабочей зоной только в нижней своей части, имеющей длину малой стороны трапеции.Цель изобретения - уменьшение длины фронта забральной стенки.Достигается это тем, что глубинный водозабор снабжен ограждающей стенкой из эластичного материала, соединенной по вертикали с забральной стенкой.На фиг. 1 изображен глубинный вбор, продольный разрез; на фиг, 2раждающие стенки глубинного водозпоперечный...

Номер патента: 783763

Опубликовано: 30.11.1980

Авторы: Бондаренко, Лемешев, Ылясов

МПК: G05D 9/00

Метки: воды, расхода, регулятор

...в русле потокапод действием собственного веса щит1 прижимается к порогу 7. При этомрама 4 и оболочка 5 находятся в крайнем, нижнем положении,С поступлением воды в русло потока под действием гидродинамическихсил щит 1 вместе с установленнымина нем рамой и оболочкой 5 поворачивается вокруг оси 2, при этом междупорогом 7 и щитом 1 образуется водопропускная щель, через которую поток поступает в нижний бьеф. Припрохождении проектного расхода вверхнем бьефе подпора не образуется,так как щит 1 испытывает только одностороннюю нагрузку - опрокидывающий момент под действием силы Р иполностью освобождает пролет, поворачиваясь на оси 2. С увеличениемподачи расхода в верхний бьеф растетего уровень, и вода поступает междугребнем рамы 4 и...

Номер патента: 780998

Опубликовано: 23.11.1980

Авторы: Лемешев, Попов, Чупин

МПК: B23K 11/10

Метки: полых, сборки, сварки

...пальцев 9 пазами 10 и 11 5установлены четыре боковые разжимныеплиты 12,13,14,15. Пазы 10 и 11расположены один относительно другого под углом 90 О и каждый из нихпод углом 45 О к направлению перемеще- Ония ползунов 8 с пальцами 9. Плиты14 и 15 с одной стороны связаны пазами 16 с направляющими роликами 17,устайовленными на корпусе 6 ойравки 4.С другой стороны боковые разжимные .плиты 12 и 13 с помощью рычагов18 и фланца 19 связаны с приводнымвалом 20, соединенным с приводом 5,который обеспечивает: поворот вала20, опускание разжавшейся, оправки,обратный поворот вала 20 для сжатия"-" -ойравки, затем подъемоправки в исходное положение. Пружины 21 служат дляфиксации горловины 22, которую надосначала расправить (придать ейправильную...

Номер патента: 770697

Опубликовано: 15.10.1980

Авторы: Лемешев, Попов, Чупин

МПК: B23K 11/10

Метки: контактной, сварки

...18, в которой разделены пазы19 и 20.Каретка 17 пневмоцилиндром. 21 через рычаг 22 может перемещаться понаправляющей 18 на ход 28 , величинакоторого регулируется ходом поршняпневмоцилиндра 21 и равняется удвоенной величине смещения оси поворотасвариваемого изделия 23 от оси сварочной головки.Свариваемые детали - нижний Фланец, обечайка и верхний Фланец устанавливаются на нижней оправке 5, после включения машины верхняя подвижная оправка 4 опускается в. рабочееположение и сверху поджимает свариваемые детали.Затем подается воздух в левую половину пневмоцилиндра 14 сварочнойголовки 2, шток 13 подводит ползун10 с электрододержателем 8 и электродами 7 к изделию, создается необходимое давление, включается сварочный ток и производится...

Номер патента: 753575

Опубликовано: 07.08.1980

Авторы: Лемешев, Попов, Тихоновский, Чупин

МПК: B23K 37/04

Метки: гибочно-сварочная, обечаек, прямоугольной, формы

...26 и 27 со сварочным трансформатором 28.Предлагаемая машина работает следующим образом.Заготовка вручную устанавливается на подъемный стол 14, фиксируется на нем. В исходном положении верхние гибочные валки 5 и сварочный электрод 10 выведены из оны гибки цилиндрами 12 и 13. После нажатия кнопки Пуск стол с заготовкой, побочными плитами 16 и 18 и цилиндрами 1 и 19 поднимается до упора в нижние нсп:днижные валки 7, производится первый п,б боковыми гибочными плитами 16 за счет срабатывания цилиндров 17, Причем гибка ведется на угол 90 с учетом пружинения металла.Затем производится частичный отвод боковых плит 16, в зону гибки вводятся цилиндрами 13 верхние гибочные валки 5 и производится дожи м боковых гибочных п,ит 16 (они занимают...
