Регулятор уровня верхнего бьефа

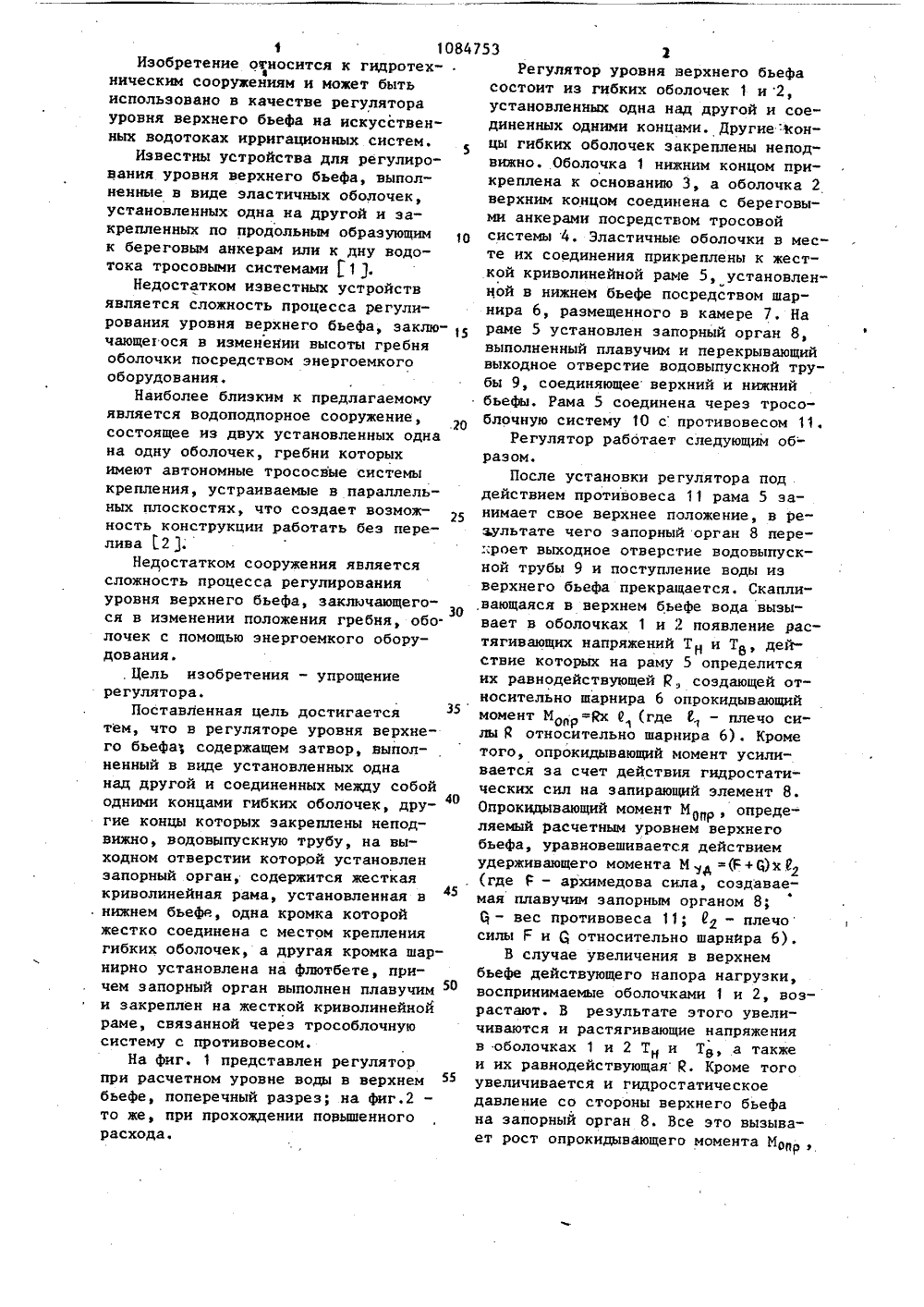

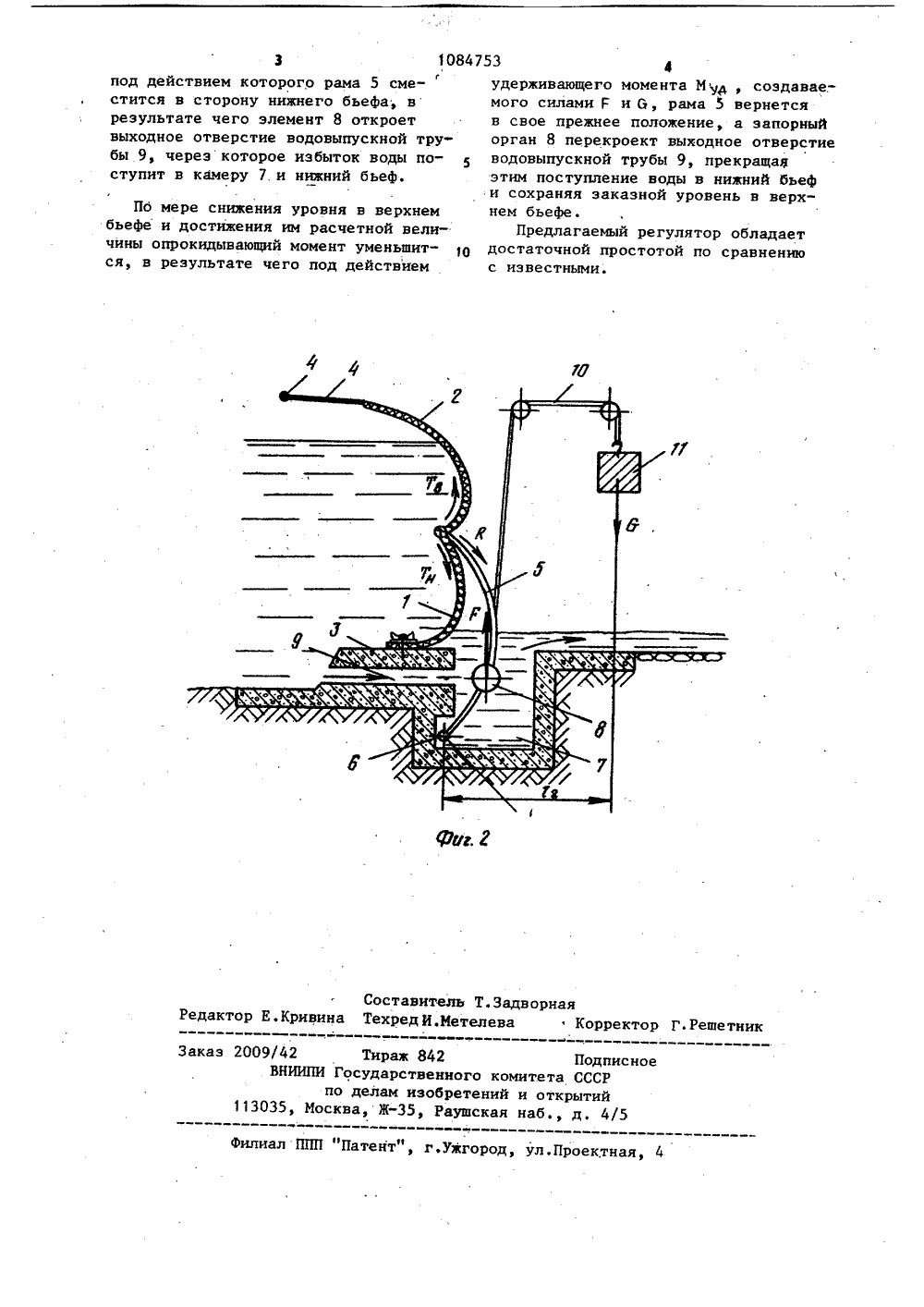

(56 05 э 9 02 ЕНИ ТОРСНОМУ СВИДЕТЕЛЬСТВУ вогойственгкие техн р. М гидр о "К Конструктив- исооруже- ногооболочкосб. н. тр.черкасск, тотип). СУДАРСТВЕННЫЙ КОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ПИСАНИЕ ИЗО(71) Башкирский ордена ТрудКрасного Знамени сельскохозный институт(56) 1. Сергеев Б.И. и дконструкции - новый видческих сооружений. Изд-вМ., 197 1, с. 22, рис. 2 д2. Лемешев А.И. и др.ные решения водоподпорньний с мягкими несущими мными конструкциями. - ВЮж.НИИТИМ, вып. 39. Ново1979, с. 14, поз. 4 (про%4 Г 454)457) РЕГУЛЯТОР УРОВНЯ ВН БЬЕФАР содержащий затвор, выполненный в виде установленных одна над другой и соединенных между собой одними концами гибких оболочек, другие . 1 концы которых закреплены неподвижно, водовыпускную трубу, на выходном отверстии которой установлен запорный орган, о т л и ч а ю щ и й с я тем, что, с целью упрощения регулятора, он содержит жесткую криволиней- ную раму, установленную в нижнем бьефе, одна кромка которой жестко соединена с местом крепления гибких оболочек, а другая кромка шарнирно установлена на флютбете, причем запорный ее орган выполнен плавучим и закреплен на жесткой криволинейной раме, связанной через трособлочную систему с противовесом.Регулятор уровня верхнего бьефасостоит из гибких оболочек 1 и 2,установленных одна над другой и соединенных одними концами. Другие:1 сонцы гибких оболочек закреплены неподвижно. Оболочка 1 нижним концом прикреплена к основанию 3, а оболочка 2верхним концом соединена с береговыми анкерами посредством тросовойсистемы 4. Эластичные оболочки в месте их соединения прикреплены к жесткой криволинейной раме 5, установленной в нижнем бьефе посредством шарнира 6, размещенного в камере 7, Нараме 5 установлен запорный орган 8,выполненный плавучим и перекрывающийвыходное отверстие водовыпускной трубы 9, соединяющее верхний и нижнийбьефы, Рама 5 соединена через трособлочную систему 10 с противовесом 11.Регулятор работает следующим об- разом,После установки регулятора поддействием противовеса 11 рама 5 занимает свое верхнее положение, в результате чего запорный орган 8 пере:;роет выходное отверстие водовыпускной трубы 9 и поступление воды иэверхнего бьефа прекращается. Скапли,вающаяся в верхнем бьефе вода вызывает в оболочках 1 и 2 появление растягивающих напряжений Т и Т 8, действие которых на раму 5 определитсяих равнодействующей Р создающей относительно шарнира 6 опрокидывающий35момент М, =Ях Ю (где 6 - плечо сиоорлы Й относительно шарнира 6) . Крометого, опрокидывающий момент усиливается за счет действия гидростати 40ческих сил на запирающий элемент 8.Опрокидывающий момент М, определяемый расчетным уровнем верхнегобьефа, уравновешивается действиемудерживающего момента М,д =(Р+6)х Р45(где Р - архимедова сила, соэдавае 1084Изобретение относится к гидротехническим сооружениям и может бытьиспользовано в качестве регуляторауровня верхнего бьефа на искусственных водотоках ирригационных систем.Известны устройства для регулирования уровня верхнего бьефа, выполненные в виде эластичных оболочек,установленных одна на другой и закрепленных по продольным образующимк береговым анкерам или к дну водотока тросовыми системами11.Недостатком известных устройствявляется сложность процесса регулирования уровня верхнего бьефа, эаключающегося в изменении высоты гребняоболочки посредством энергоемкогооборудования,Наиболее близким к предлагаемомуявляется водоподпорное сооружение,состоящее из двух установленных однана одну оболочек, гребни которыхимеют автономные трососвые системыкрепления, устраиваемые в параллельных плоскостях, что создает возможность конструкции работать беэ перелива 2.Непостатком сооружения являетсясложность процесса регулированияуровня верхнего бьефа, заключающегося в изменении положения гребня, оболочек с помощью энергоемкого оборудования., Цель изобретения - упрощениерегулятора.Поставленная цель достигаетсятем, что в регуляторе уровня верхнего бьефа, содержащем затвор, выполненный в виде установленных однанад другой и соединенных между собойодними концами гибких оболочек, другие концы которых закреплены неподвижно, водовыпускную трубу, на выходном отверстии которой установленэапорный орган, содержится жесткаякриволинейная рама, установленная в. нижнем бьефе, одна кромка которойжестко соединена с местом креплениягибких оболочек, а другая кромка шарнирно установлена на флютбете, причем запорный орган выполнен плавучим 50и закреплен на жесткой криволинейнойраме, связанной через трособлочнуюсистему с противовесом.На фиг. 1 представлен регуляторпри расчетном уровне воды в верхнембьефе, поперечный разрез; на фиг.2 -то же, при прохождении повышенногорасхода. 753 2 мая плавучим запорным органом 8;" вес противовеса 11; 0 - плечосилы Г и С относительно шарнйра 6).В случае увеличения в верхнембьефе действующего напора нагрузки,воспринимаемые оболочками 1 и 2, возрастают. В результате этого увеличиваются и растягивающие напряжения в оболочках 1 и 2 Тн и Тв, а также и их равнодействующая к. Кроме того увеличивается и гидростатическое давление со стороны верхнего бьефа на запорный орган 8. Все это вызывает рост опрокидывающего момента МрЙ .3 1084753 под действием которого рама 5 сме- у стится в сторону нижнего бьефа, в м результате чего элемент 8 откроет в выходное отверстие водовыпускной тру- о бы 9, через которое избыток воды но-в ступит в камеру 7.и нижний бьеф. э иаГ Составитель Т.Задворная едактор Е.Кривина ТехредИ.Иетелева Корректор Г.Решетни2009/42 ТиражВНИИПИ Государстпо делам и 113035, Москва, Жака 2 Подписное нного комитета СССР бретений и открытий Раушская наб., д. 4/5 Ужгород, ул.Проектная,Патент Филиал Пб мере снижения уровня в верхнем бьефе и достижения им расчетной величины опрокидывающий момент уменьшится, в результате чего под действием 4держивающего момента М, создаваеого силами Г и 6, рама 5 вернетсясвое прежнее положение, а запорный рган 8 перекроект выходное отверстие одовыпускной трубы 9, прекращая тим поступление воды в нижний бьеф и сохраняя заказной уровень в верхнем бьефе.Предлагаемый регулятор обладает достаточной простотой по сравнению с известными.
