Куликов

Номер патента: 233943

Опубликовано: 01.01.1969

Авторы: Артамонов, Журавлев, Куликов, Хазак

МПК: G01B 5/04

Метки: буртика, круглых, толщины

...фиг. 1 схематично представлено предлагаемое устройство в двух проекциях; на фиг, 2 - кинематическая схема устройства; на фиг. 3 схематично представлен механизм 15 угловой ориентации.Устройство состоит из станины 1, на которой смонтированы привод 2, электрический блок 3, распределительный вал 4 измерительная головка 5 и транспортирующий лоток 6 с 20 установленными на нем тремя пропускающими электромагнитными упорами 7, механизм автоматической угловой ориентации 8 и два электромагнита 9 сортирующего устройства.Работает устройство следующим образом. 25 Вращение от двигателя 10 через червячную 11 и клиноременную 12 передачи передается на распределительный вал, где установлены кулачки И - 18 с контактными группами, обеспечивающие...

Номер патента: 233321

Опубликовано: 01.01.1969

Авторы: Афанасьева, Куликов, Петерсен, Соловей, Халилуллин

МПК: A01B 61/04, A01C 7/04

Метки: машин, механизм, органов, посадочных, посевных, присоединения, рабочих, секций

...111 Й шарнир при жестком креплении задних опорно-прцкатывающих катков к раме секции.5 На чертеже изображена посевная секциярабочих органов, прцсоедццснная к параллслограммной навеске, общий вид; разрез по А - А - горизонтальный шарнир секции, вцд сверху; разрез по Б - Б - креплецце опорно прикатывающсго катка к выссвающему аппарату; разрез по В - В - устройство регулировки по высоте оцорно-прцкатывающего катка.Кронштейн 1 описываемого механизма 15 жестко присоединяется и заднему звену параллелограм мной н авески 2.Это звено опирается ца опорно-копцруюцьцйкаток т. К кронштейну 1 с помощью горизонтального шарнира 1 крепится поводок, состоя щцй из двух планок 5, к которым жестко присоединена секция, включающая высевающцй аппарат 6 ц...

Номер патента: 233007

Опубликовано: 01.01.1969

Авторы: Куликов, Чист

МПК: H03K 3/284

Метки: задержки, регулируемой

...управляющего транзистора 9 с проводимостью и - р - и-типа. Устройство снабжено дополнительным транзистором 10 с проводимостью и - р - п-типа, эмиттер которого под- ЗО ключен к коллектор транзистора 1, база - к средней точке делителя напряжения источника питания, выполненного на резисторах 11 и 12, а коллектор - и общей точке базы транзистора 2, времязадающего конденсатора 8 и коллектора управляющего транзистора 9. Управляющее напряжение подается на вход эмиттерного повторителя, выполненного на транзисторе 9 и снабженного резистором 13. Входной запускающий импульс через конденсатор 14 связи подается на базу транзистора 1, выходной сигнал снимается с коллектора транзистора 2,До прихода запускающего импульса транзистор 1 заперт, а...

Номер патента: 258068

Опубликовано: 01.01.1969

Авторы: Гордиенко, Зерка, Куликов, Смоленский, Теплоэнергетического

МПК: G01K 5/62

Метки: датчик, температуры

...винтом 11.Если диск 2 при повышении контролируемой температуры хлопает вверх (при значении ее, равном 1,), а при понижении контролируемой температуры хлопает вццз (при значении ее, равном Ь; 1, - 1; - зона нечувствительности диска 2), то для диска 3 температура 1 з, прн которой он хлопает вверх, лежит в промежутке между значвнцяхти 1, и 12, а температура 1, при которой он хлопает вниз, при этом будет больше , (6 в- зона нечувствительностц диска 3).Пусть положение элементов, показанное на чертеже, соответствует исходному. Тогда при повышенкчи контролируемой температуры до значения 1,; диск 2 прохлопывает вверх и благодаря кинематической связи через рычаг 4 обеспечивает принудительное прохлопыванце вниз (по схеме) диска 3,...

Номер патента: 257603

Опубликовано: 01.01.1969

Авторы: Колобаев, Куликов

МПК: G01R 19/18

Метки: илпульсов, постоянного, следования, частоту

...6 и резистора 7, плюс источника 15 подключен через кспочевую схему 2 к коллектору согласующего транзистора 5.Ток источника 11 заряжает конденсатор 1в положительном направлении. Напряженне на конденсаторе 1 через согласуощий усилитель 12 передается ца первый управляющий вход ключевой схемы 3 ипосле того как оно достигнет уровня срабатывания, ключевая схема 3 размыкается. После этого начинается разряд конденсатора 6 через резистор 7 н цепь эмиттера согласующего транзистора 5.По мере разряда конденсатора 6 последова257603 Предмет изобретения Составитель В. М, Лившиц Техред 3. Н, Тараненко Корректор Т. А, Китаева Редактор В. Сорокин Заказ 423 Тираж 480 Подисное ЦЕИИПИ Комтета по делана изобретений и открытий прп Совете Л 1 нстроп СССР...

Номер патента: 257514

Опубликовано: 01.01.1969

Авторы: Куликов, Мелентьев, Семенов, Черных, Щукин

МПК: C05B 19/00

Метки: 257514

...д;1 Спосоо ний, напри ции сыпуче вок извести что, с цел нул, извест ции и гравзют дымо ых уд ем гран еннем д отдайся учения грану, 1 ер сунерфосф го продукта си известняка, ью получения ь и известняк улнрованный выми газами. ироваьн тз, пут примен ог,тнчтт более и вводят продукт ля- батем грз- уля- атыных до ор К АВТОРСКОМУ СВ ОСОБ ПОЛУЧЕНИЯ ГР Изобретение относится к способу получения гранулированных удобрений из сыпучего порощкообразного продукта.Известен способ получениных удобрений, напримерпутем опудривания готовых гком или известью.Для получения более прочных гранул предлагается способ, отличающийся от известного 1 ем, что известь и известняк вводят до грануляции и гранулированный продукт обрабатывают дымовыми газами.П р...

Номер патента: 231470

Опубликовано: 01.01.1968

Авторы: Аракел, Государственный, Куликов

МПК: E21B 17/06

Метки: испытателяпластов, предохранительное

...1 пОлОГО што.Я 2 Бход 5 т В ЗЯЦепление с внутренними шлицями корпуса 9. Шлицевяя Втулка 7 5 Вл 5 етс 5 у 1 внительным ляпяно, отверстия которого располагаются в никнем 10 переходном переводнике 15. Корпус 10 с иерево;ником 15 соединены левой резьбой и имеют Внутренние шлицы. Для предотвращения отворота инструмента в рабочем состоянии, шлицы вттлки 7 находятся одновременно 15 в зацеплении со шлицями корпуса 10 и переводникя 15.Прп сит се испьтятеля в с:.Вяжин 1 яств 01поступающий в фильтр хвостовикя, проходя через пакер, выходит через уравнительные 20 отверстия, расположенные в переводнике 15.Шлицы полого шлицсвого штока 2 и шлицс- БОГО ,01 пуся 9, я тякке шлиць Втулки 7 со шлицями корпуса 10 и переводникя 15 находятся в...

Номер патента: 231244

Опубликовано: 01.01.1968

Авторы: Куликов, Статников

МПК: B06B 1/08

Метки: ультразвуковой

...сопротивления преобразователя и нагрузки, получения однородного акустического поля в среде при низкой добротности и достаточно высоких интенсивностях излучения, в нем согласующий элемент выполнен в виде пологой конической оболочки с центральным коническим отверстием, тело которой образовано пространственными сечениями, равновеликиИзобретение может найти применение вметаллургической, судостроительной промышленности для интенсификации различных процессов, например для ошстки листовых изделий.Известны ультразвуковые преобразователи,содержащие корпус, акустический двигатель,трансформатор скорости и согласующий элемент.Предложенный преобразователь и отличается от известных тем, что в нем согласующийэлемент выполнен в виде пологой...

Номер патента: 222216

Опубликовано: 01.01.1968

Авторы: Великовский, Дубовый, Караваев, Куликов, Лебедев, Мальмберг, Тюков

МПК: D01H 5/50

Метки: нагрузки, нажимных

...и т. п, машины, которое содержит рычаг нагрузки, несущий подпружиненные седелк;:, имеющие регулировочныс винты и укрепленные на рычаге посредством установочных винтов.Для более точной установки нажимных валиков и облегчения регулирования величины нагрузки в предлагаемом приспособлении регулировочные винты расположены с боковых сторон рычага нагрузки и смещены относительно оси установочного винта, имеющего заплечики и сквозное резьбовое отверстие для другого регулировочного винта, взаимодействующего с пружиной, Седелка установлена с зазорами к боковым стенкам рычага нагрузки.На фиг, 1 изображено предлагаемос приспособление, вертикальный разрез; на фиг, 2 - то же вид сбоку; на фиг. 3 - сечение по А - А на фиг, 1.Приспосооление...

Номер патента: 221866

Опубликовано: 01.01.1968

Авторы: Андрианов, Довженко, Жигула, Карпов, Константинов, Куликов, Кумыш, Луцюк, Медовар, Поповиченко, Саенко

МПК: B23K 33/00

Метки: внахлестку, сварное, соединение

...внахлестку, содержащее две контактирутощие заготовки 11 з любой стали с гладкой поверхностью выступающего свариваемого участка заготовки.При сварке нижней заготовки, изготовленной из закаливаюшегося материала, зона подкалки располагается на уровне зазора, имеющегося между двумя контактирующими поверхностями свариваемых заготовок, причем зазор, как концентратор, повышает напряжение в подкаленной зоне.В предложенном сварном соединении внахлестку указанный недостаток устранен.Для этого на сваривасмом участке выступающей заготовки из закаливаюшейся стали вы полпена выемка, заполняемая незакаливаюшимся металлом, например, глубиной б - 15 им благодаря которой подкаленная зона смешается от зазора в плоскости контакта сварнваемых заготовок....

Номер патента: 221611

Опубликовано: 01.01.1968

Авторы: Иоффер, Ковалев, Куликов, Ладин, Чувин

МПК: E21B 3/00, E21B 44/00

Метки: буровой, станок

...блок 3 связан с тросом 4 лебедки б. Другой конец прухсины соединен с упором б, взаимодействующим с рычагами конечных выключателей 7. В свободном состоянии пружина отводит упор б в крайнее положение, обеспечивая нажатие рычага конечного выключателя ВК. Конечный выключатель ВКмеханически связан с пультом управления 8 так,что в режиме подача штанги на забои рь чаг конечного выключателя ВКнажат.Работа натяжного механизма осуществляется следующим образом.Режим подъема штанги. Рычаг конечного выключателя ВКсвободен. По мере псдъема штанги 9 пружина 1 разжимается, и в крайнем положении происходит нажатие на рычаг конечного выключателя ВК. При этом включается пускатель ПВ, и происходи г намотка троса на барабан лебедки с постепенным сжатием...

Номер патента: 221453

Опубликовано: 01.01.1968

Авторы: Куликов, Редкий

МПК: B05B 7/16

Метки: напыления, питатель, плазменного, подачи, порошка, установки

...отверстие 5 и там задерживаются. Питатель для подачи порошка,в установки плазменного напыления, содержащий электромагнитный вибратор и бункер, От,гссчасосссиссся тем, что, с цслью повышения качества покрытия путем выделения из массы порошка мелкодисперс 1011 фракции, питатсль снаожсн сспаратОрОм, Выполнен 111 м В в 11 дс резерв",ара и канала, в с 1 енкс 1 Оторого 11 о 1 естся сообщающееся с полостью резервуар 1 отверстие,Известно питающее устроиство, содержащее электромагнитный вибратор и бункер.Предложенный питатель отличается от известного устройства нал 1 чием сепаратора, выполненного,в виде резервуара и канала, в стенке которого имеется сообщающееся с полостью резервуара отверстие. Это обеспечивает высокое качество покрытий путем...

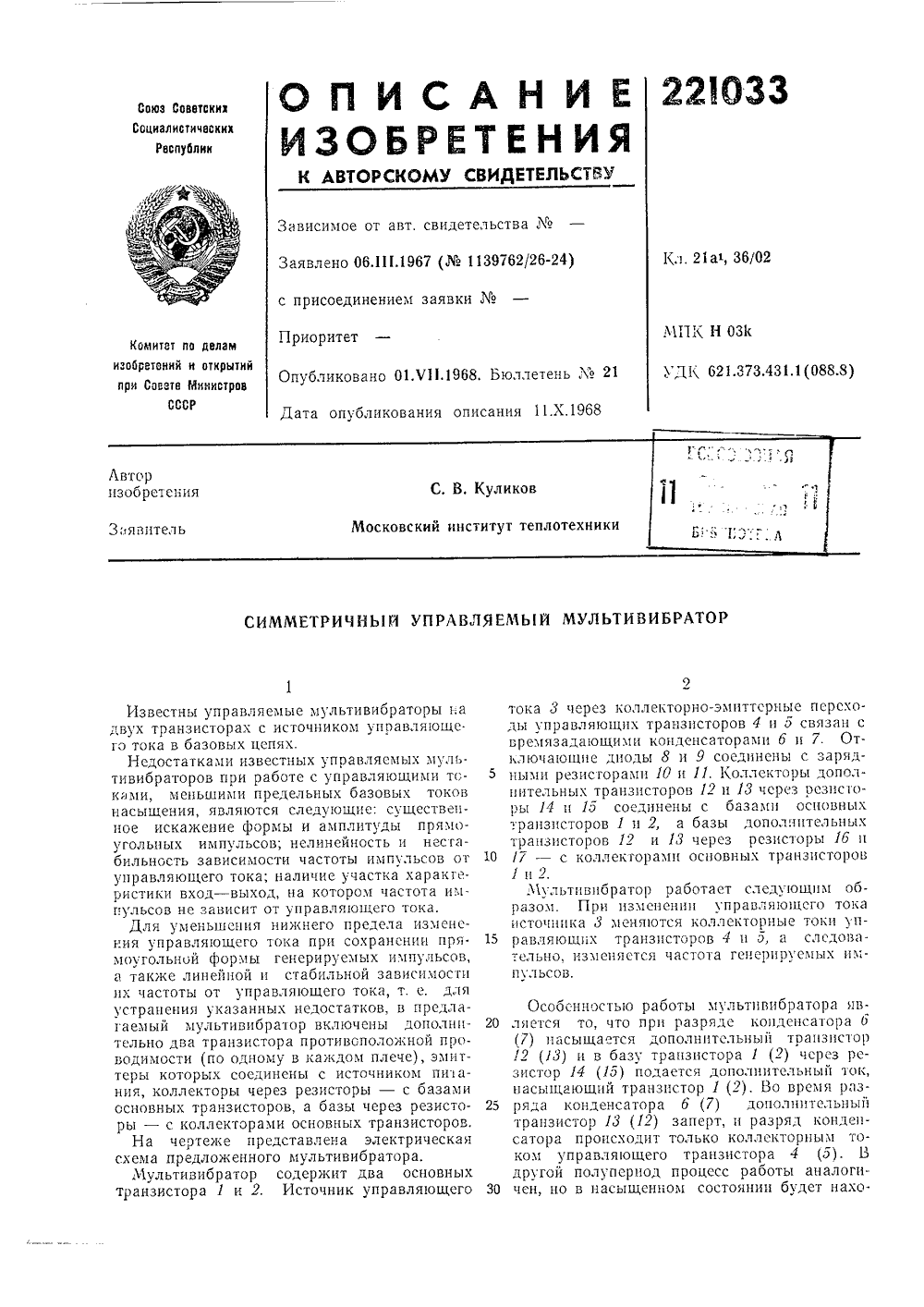

Номер патента: 221033

Опубликовано: 01.01.1968

Автор: Куликов

МПК: H03K 3/281

Метки: мультивибратор, симметричный, управляемьй

...импульсов,а также линейной и стабильной зависимостиих частоты от управляющего тока, т. е. дляустранения указанных недостатков, в предлагаемый мультивибратор включены дополнительно два транзистора противоположной проводимости (по одоу в аждовт плече), эхтиттеры которых соединены с источником питания, коллекторы через резисторы - с базамиосновных транзисторов, а базы через резисторы - с коллекторами основных транзисторов.На чертеже представлена электрическаясхема предложенного мультивибратора,Мультивибратор содержит два основныхтранзистора 1 и 2. Источник управляющего 30 тока 3ды аправремязаключаюными рсцительнры 14 ттранзнстрацзис(7 - с1 и 2.Мульразом.источниравляютельно,пульсов Особенностью работы мультивцбратора является то, что...

Номер патента: 220157

Опубликовано: 01.01.1968

Авторы: Костромской, Куликов

МПК: D03D 45/50

Метки: автомату, закрепления, захвата, конца, механизм, нити, смены, станка, ткацкого, уточной, шпуль

...автомата смены шпуль под действием силы Р Раструбок б втулки 5 упирается в крайнем по ложении в вершину уточной шпули 10.Диафрагма 7 делит стакан 2 на две изолированные камеры 1 и 1. Камера 1 соединена патрубком 11 воздуховода 12 с каналом уточной шпули 10 через резиновую шайбу 13. Камера П с помощью продольного канала втулки соединена с раструбком 6 у вершины уточной шпули, при этом создается замкнутая трасса для движения воздуха.В отверстии втулки, сделанном под углом и к ее оси, помещен зажим для нити. Этот зажим выполнен в виде подпружиненного стержня 14 со сферическими концами. Один конец его входит в канал втулки 5, а другой взаимодействует с копиром 15, укрепленным на корпусе на пути перемещения стержня 14.У раструбка 6...

Номер патента: 218919

Опубликовано: 01.01.1968

Авторы: Куликов, Хмелевска, Чуханов, Энергетический

МПК: F28B 3/06, F28C 3/06

Метки: газа, нагревания, охлаждения, паражидкостью

...5 - 12 диаметров сопла, Теплообмен происходит на боковой поверхности лунки между жидкостью и отраженной от ее 20 поверхности струей газа, причем интенсивность теплообмена зависит от размеров лунки и скорости движения отраженной струи в ней. Способ обеспечивает интенсивный теплообмен, снижает время контакта и умень шает потери напора газа.П р и м е р, Охлаждаемый ганачальной температурой 300 С0,814 кг/час подают под избытонием порядка 60 мм рт. ст. чере 30 положенное на поверхности жидкости, в трансформаторное масло с температурой 100 С и плотностью 0,87 г/смз, При диаметре сопла 2,2 мм относительная глубина образуюгцейся лунки составляет 1,4 диаметра сопла, 1 емпература охлаждаемого азота 133 С, Время охлаждения 0,031 сек....

Номер патента: 218710

Опубликовано: 01.01.1968

Авторы: Калугин, Куликов, Сапожников

МПК: B05C 3/10, B65G 49/02

Метки: окраски, полых

...с целью умен ных материалов, о ганы, окрашиваю катыванием их по устанавливают в 0 чтобы величина п вышала половиныЗаявлено ОЗ,.1967 ( с присоединением заявки Известны способы окраски полых изделий путем окунания их в ванну с лакокрасочным материалом, при этом захватные органы также подвергаются многократной окраске и сушке. Это приводит к нерациональному расходу лакокрасочных материалов.По предложенному способу окрашивапис изделий производят прокатыванием их по на. клонному скату, который устанавливают в верхней части ванны так, чтобы величина погружения изделий не превышала половины их диаметра.Благодаря этому уменьшаются потери лакокрасочных материалов, оседающих на захватные органы.Способ поясняется чертежом.Для осуществления...

Номер патента: 218599

Опубликовано: 01.01.1968

Авторы: Гребцов, Куликов

МПК: F16K 31/60, F16K 35/00

Метки: вентиля, винтовым, задвижки, привод, ручной, шпинделем

...фиг, 2 - то же,.второй вариант.На корпусе вентиля 1 (фиг. 1) неподвижнозакреплена втулка 2 винтами 3. Стакан 4, соединенный со втулкой 2 кольцом 5, может свободно поворачиваться вокруг втулки. Этот стакан, охватывающий шпиндель б вентиля или задвижки, имеет боковые прорези 7 прямоугольной формы. Рукоятка 8 вводится в эти прорези и насаживается на квадратный конец 2шпинделя б. При открытом положении вентиля или задвижки шпиндель и рукоятка занимают верхнее положение, причем регулируемый упор 9 препятствует снятию рукоятки.5 Рукоятка может быть снята лишь в том случае, если вентиль закрыт, т, е, если шпиндельнаходится в нижнем положении.В приводе, показанном на фиг. 2, стакан 1имеет прорези 10 Т-образной формы и выпол 10 нен без дна. На...

Номер патента: 218224

Опубликовано: 01.01.1968

Авторы: Куликов, Пронин

МПК: G06F 1/04, H03K 17/72, H03K 17/735 ...

Метки: импульсов, распределитель, реверсивный

...10 и 11.Начала рабочих обмоток б дросселей 4 каж.дого канала подсоединены к зажиму 12 источника импульсов прямого распределения, а начала рабочих обмоток 7 др жиму 13 источника импуль пределенця. Коццы рабочих динецы с управляющим эл ра этого же канала. Начала моток 8 и 9 подсоединены цец обмотки 8 - к аноду т щего канала, а конец обм зирцстора последующего каРаспределитель работает зом.В исходном состоянии все тиристоры закрыты, и через управляющие обмотки всех дросселей протекает ток, цамагничивающий сер 15 дечник до некоторого значения индукции. Импульсы, поступающие на рабочие обмотки, перемагничивают сердечники дросселсй, однакорезультирующая намагничивающая сила недостаточна для цх насыщения.20 При открывании тиристора...

Номер патента: 217453

Опубликовано: 01.01.1968

Автор: Куликов

МПК: H03K 3/35

Метки: 217453

...состояПредмет изобретенияТриггер со счетным входом, содержащий 15 транзистор, в коллекторную цепь котороговключены импульсный трансформатор и резистор, и двустабильную схему на динисторе, отличающийся тем, что, с целью упрощения, коллекторно-эмиттерный переход транзистора 2 О включен параллельно двустабильной схеме надинисторе, анод которого через конденсатор соединен со вторичной обмоткой импульсного трансформатора. Первый входной имцирующий трансформазистор. Импульс, наведобмотке 4 трансформатор б поступает на аноет его. пульс через дифферентор 3 насыщает траненный на повышающей тора 5, через конденсад динистора и включаИзвестны триггеры со счетным входом, содержащие транзистор, в коллекторную цепь которого включены импульсный...

Номер патента: 213679

Опубликовано: 01.01.1968

Авторы: Андреев, Гончаров, Куликов, Мухортов, Строчилов, Суворин, Черкасов

МПК: B65G 47/74

Метки: автоматическая, горячей, линия, навивкой, пружин

...51, а вторая, с левой резьбой, - на щеке 52. Пружины закимаются в зоне шлифовки рычагами 54 через неподвижно сидяшпе внутри дисков 50 и 51 кулачки, закреп. ленные па неподвижной оси 55. Раздвижная гильза-втулка 56, вращающаяся на этой оси и несущая диски 50 и 51, имеет кулачки 57, которые управляют циклом всей линии по мере выхода пружин из торцешлифовальногс станка,На пуги от отпускной печи до торцешлифо. вальпого станка для осевой ориентации пружин и надежного базирования их по одной стороне служат два наклонных неподвижных борта 58 и 59 (фиг. 4), один из которых размещеп в агрегате охлаждения 2, а второй между прессом 3 и торцешлифовальным станком 4. Участки направляющих, расположенных между агрегатом охлаждения, прессом и...

Номер патента: 213146

Опубликовано: 01.01.1968

Авторы: Куликов, Финагин, Чернышева

МПК: H02P 1/22, H02P 7/24

Метки: нагрузке, реверсирования

Номер патента: 212932

Опубликовано: 01.01.1968

Авторы: Бобылев, Бурчаков, Кузнецов, Куликов, Науменко, Федунец

МПК: E21D 23/00, E21D 23/16

Метки: крепь, механизированная

Номер патента: 212532

Опубликовано: 01.01.1968

Авторы: Куликов, Лутцев, Масленников, Николенко, Пастух, Рубанович, Феофанов

МПК: C22B 34/00, F27D 23/00

Метки: аппаратов, крышек, металлов, тугоплавких, чистки

...что, с целью механизации процесса и улучшения условий труда, рабочий конец ,вращающегося вала снабжен винтовой нарезкой с продольными пазами, образующими зубья для срезания реакционной массы.На чертеже показано устройство для чистки крышек аппаратов для получения тугоплавких металлов (например, титана).Оно состоит из станины 1 с кронштейнами 2, опорного фланца 3, вращающегося фланца 4, в котором закрепляют очищаемые крышки, вращающегося вала 5, снабженного на конце фрезой 6, выполненной в виде винтовой резьбы с продольными, пазами, и направляющих 7 для опускания крышки по мере ее очистки в крайнее нижнее положение на опорный фланец.5 К установленной и закрепленной во вращающемся фланце крышке подводится фреза, режущая часть которой по...

Номер патента: 212446

Опубликовано: 01.01.1968

Автор: Куликов

МПК: A61F 11/06

Метки: наушники, противошумнье

...И прост, об спсчивает достаточную герметич- НОСТЬ И ПОЗВОЛЯСТ СКЛЕИВЯНИЕ ЧЯШКИ С КРЫШ- кой производить после полного монтажа внутри корпуса няушн 1 кя, что способствует поЯчества и надежнои наушн;ков.Телефон ь корпусе наушника крспится посредством розетки, изготовленной из лпстово- Г О я;1 10 м и ис В О Г О с и л я В я . П О с: е и р и В я ) к 1 к Яшке корпуса наушникасваркой в розетку вкладывается телефон с присоединенными к нему проводами и пористьми прокладками и закрепляется ляпкями, выполненными за одно целое с 1 зозетко 1. Тя: ой способ крепления телефона надежен, прост и позволяет применять механизмы.Вывод проводов от телефона из корпуса наушника осущсствляется чсрез резиновые изоляторы, запрессованные в отверстия в задней стенке...

Номер патента: 212444

Опубликовано: 01.01.1968

Авторы: Антошин, Истратов, Куликов, Протезостроенн, Центральный, Шнейдер

МПК: A61F 2/76

Метки: искусственной, кисти, пальцами, предметов, силы, схвата

...разрез; на фиг. 2 - 5 то же, вид сверху, с частичным разрезом; нафиг. 3 - электронная схема устройства.В корпусе 1 искусственного пальца размещен шарнирный рычаг 2, несущий балочку 8 равного сопротивления изгибу с закрепленны ми на ней тензометрами 4, например полупроводниковыми, собранными по мостовой измерительной схеме. Рычаг 2 установлен на оси 5, а балочка опирается на регулировочный винт б. Рычаг соединен с балочкой,посредст вом винтов 7. Корпус пальца снабжен крышкой 8.Электронный блок автогенератора 9 синусоидального напряжения собран на транзисторе 10, первичных обмотках 11 - И трансфор матора 14, а также резисторах 15 - 17.С вторичных обмоток 18 - 20 трансформатора снимается напряжение питания тензометров 4. Для стабилизации...

Номер патента: 211512

Опубликовано: 01.01.1968

Авторы: Красильникова, Куликов, Лебедев, Специальное

МПК: D06B 23/08

Метки: жгутаткани, раскручивания, расправления

...также кольцо 17, направляющий блок 18, прижимные ролики 19 и пластины 20,Работает машина следующим образом. Ткань в виде жгута 8 выбирается тянульной парой из емкости 2 и продвигается снизу вверх через направляющее кольцо 4 и раскручивающее устройство 5, где раскручивается. Далее жгут направляется вниз к датчику 8 раскручивающего устройства, а затем в средней части машины продвигается тянульным валом 10 вверх через расправляющееустройство 9. Здесь он расправляется и укладывается самокладом 11 в книжку или наматывается в рулон.Такое направление жгута способствует повышению качества его раскрутки, так как под действием собственного веса закрученность жгута опускается вниз от расправляющего устройства 9. Причем работа тянульного блока б...

Номер патента: 211415

Опубликовано: 01.01.1968

Авторы: Куликов, Прозорова

МПК: D03J 1/18

Метки: зажима, нити

...для зажима нити, содержащее нажимной элемент, выполненный в виде замкнутого эластичного резервуара, отличатощееся тем, что, с целью упрощения конструкции, резервуар выполнен в виде кольца, внутри которого помещается нить, и огран,ен: с торцов - жесткими обкладками, а по боковой поверхности - плоской пружиной с замком. Известно устройство для зажима нитей, содержащее нажимной элемент, выполненный в виде замкнутого эластичного резервуара.Предлагаемое устройство позволяет упростить конструкцию. 5Это достигается тем, что резервуар выполнен в виде кольца, внутри которого помещается нить, и ограничен: с торцов - жесткими обкладками, а по боковой поверхности - плоской пружиной с замком, 10На фиг. 1 изображено устройство, общий вид; на фиг,...

Номер патента: 211318

Опубликовано: 01.01.1968

Авторы: Горлицын, Ефимов, Игнатьев, Куликов, Суетин, Фидлер

МПК: B30B 1/32, B30B 15/06

Метки: вертикальный, гидравлический, пресс

...с одной стороны пресса при помощи стационарного упора, выполненного в плите, а с противоположной стороны - через прижимные гидравлические цилиндры. Такая конструкция позволяет повысить точность изготовления поковок. конструктивна олитная плилические циа 4, жесткиенаправляюдравлические кже жестким мон драв стол бНа чертеже изображена схема описываемого пресса.На станине 1 установлена та 2. На ней закреплены г линдры 3 для передвижения регулируемые упоры Б, шта щие планки 7 и прижимны цилиндры 8. Плита снабжен упором 9. Прижимные цилиндры 8, находящиеся подпостоянным давлением рабочей жидкости, и наличие упора 9 создают надежное соединение плиты 2 со станиной 1, исключая образо вание зазора между станиной и упором, чемдостигается...

Номер патента: 211304

Опубликовано: 01.01.1968

Авторы: Андрианов, Довженко, Жердев, Жигула, Ковалев, Кругл, Куликов, Кумыш, Луцюк, Пик, Саенко

МПК: B22D 19/00

Метки: биметаллических, заготовок

...металлов предлагается плакирующую плиту помещать в герметичный контейнер, который устанавливают в изложницу перед заливкой жидкого металла, Контейнер изготовляют из металла, аналогичного по составу с заливаемым, или другого, не образующего с плакирующей плитой легкоплавких эвтектик и не расплавляющегося в процессе заливки.Стенки контейнера подбирают такой толщины, чтобы они не проплавились насквозь при заливке металла. Тыльную поверхность плакирующей,плиты для предотвращения приваривания к ней стенки контейнера покрывают разделительным слоем, состоящим из МдО, А 1 зОз, Сг 20 з. Лицевую поверхность плакирующей плиты, а также стенку контейнера, обращенную .к ней, очищают от окислов и загрязнений, Для лучшей свариваемости слоев лицевую...

Номер патента: 209923

Опубликовано: 01.01.1968

Авторы: Елин, Куликов, Хохлев, Шеховцев

МПК: F16C 33/12

Метки: антифрикционного, слоя

...флотСПОСОБ ИЗГОТОВЛЕНИЯ АНТИФРИКЦИОННОГО СЛОЯ ПОДШИПНИКА СКОЛЬЖЕНИЯслой валкомных размероЗаканчивают80 С.5 о всей его длине до окончатель при температуре 160 в 1 С, прокатку при температуре 60 -Предмет изо берете Известны способы изготовления антифрикционного баббитового слоя подшипников скольжения, заключающиеся в том, что приготовленные корпуса.или втулки подшипников скольжения заливают расплавленным баббитом в соответствующей форме. Залитый и затвердевший,с охлаждением баббитовый слой растачивастся до заданных размеров,Такой способ не гарантирует надежного скрепления баббитового слоя с корпусом или с вкладышем-втулкой подшипника скольжения,Цель изобретения - повысить износоустойчивость. Достигается это тем, что по предложенному...
