Куликов

Номер патента: 1126231

Опубликовано: 30.11.1984

Авторы: Духов, Егоров, Куликов

МПК: A01D 33/08

Метки: корнеплодов, переборки

...поперечины, причем скребки снабжены эластичными наконечниками. 30На фиг. 1 схематически представлено предлагаемое устройство, вид сбоку; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - вид А на фиг.2; на фиг. 4 - узел 11 на фиг, 2.Устройство состоит из смонтированного на раме 1 транспортера 2, приводных звездочек 3, тяговых элементов - цепей 4, которые соединены между собой поперечинами 5 со скребками 6, оборудованных эластичными наконечниками 7 и установленных 40 под углом сс в сторону, обратную движению. Поперечины 5 установлены на осях 8 звеньев цепи с возможностью поворота вокруг своих продольных осей и удерживаются в заданном положении при помощи рычагов 9 с жестко закрепленными на них вилкообразными концами 10, охватывающими последующче...

Номер патента: 1125250

Опубликовано: 23.11.1984

Авторы: Имшенецкий, Куликов, Мунтян, Назарова, Никитин, Ширшова

МПК: C12N 15/00

Метки: 82-продуцент, холестериноксидазы, штамм

...цвета с хорошо развитымвоздушным мицелием, 8-10 мм вдиаметре, субстратный мицелий темносерого цвета,Физиологические признаки, Желатину разжижает, молоко коагулирует ипептонизирует, Сероводород и индолне образует. Нитраты не восстанавливает. В качестве источника углеродапотребляет глюкозу, фруктозу,маннит и ксилозу. Не потребляет саха.розу, рамнозу и инозит. На ломтикахкартофеля растет обильно в видесерого налета.Оптимальная температура роста28-30 С. При 37 С рост слабый, при45 С - не растет.оОбладает антибиотической актив -ностью против граммоположительныхи граммотрицательных бактерий.Штамм выделен из популяцииколлекционного штамма ЯСгерошусезауепдп 1 ае К 4004.При культивировании на жидкойпитательной среде определенногосостава образует...

Номер патента: 1125211

Опубликовано: 23.11.1984

Авторы: Агранович, Еготубов, Еременко, Карагезов, Куликов, Щербина

МПК: C02F 11/12

Метки: вод, обезвоживания, осадков, сточных

...быть расположены на обоих концах трубы 4 и связаны с барабаном 11 через два торцовых диска 14, На наружной поверхности цилиндрической оболочки 3 корпуса по винтовой линии навит и закреплен Фильтровальный рукав 8, выполненный с переменным проходным сечением и соединенный с патрубками 6 подачи осадка и 7 выгрузки шлама. Ниже под рукавом 8 на оболочке 3 корпуса выполнен канал 15 параллельно продольной оси рукава, т.е, по винтовой линии. Канал 15 в поперечном сечении выполнен с заглублением вниз относительно своей нижней острой выступающей заходной кромки. В оболочке 3 корпу 3 112521 са по канавке 15 выполнена перАорация "1" с наклоном вниз во внутреннюю полость. Стенки канала 15 могут быть образованы лентой 16 из эластичного материала,...

Номер патента: 1125095

Опубликовано: 23.11.1984

Авторы: Богомазов, Коломейцев, Куликов, Нисковских, Шурхавецкий

МПК: B22D 11/128

Метки: аппарат, криволинейной, литья, металлов, непрерывного, правильно-направляющий, роликовый

...усилия от ферростатического давления и жесткость демпфера, при этом рассчитывается без.ихосадки. В то же время плавающие ролики, должны пропускать невыправленные концы заготовки,Во избежание поломки роликовпружины должны давать осадку, обеспечивая перемещение ролика 33.Очевидно, что пружины или какие-либо другие упругие элементы должны обладать достаточно высокой жесткостью и конструктивно получаются громоздкими и сложными,Кроме того, необходимость применения специальных направляющих, обеспечивающих установку плавающих роликов в рамах секции с воэмож3 1ностью перемещения, также существенно услснкняет роликовый правильнонаправляющий аппарат в целом,Целью изобретения является упро"щение конструкции, улучшение условий...

Номер патента: 1124261

Опубликовано: 15.11.1984

Авторы: Бурдо, Залманзон, Куликов, Молчанов, Савостьянов, Яковлев

МПК: G05D 7/06

Метки: гидропривод, гидротехнических, затворов, следящий, сооружений

...цель достигается тем, что в следящем гидроприводе для затворов гидротехнических сооружений, содержащем входной узел с двумя пе" ременными дросселями "сопло-заслонка", включенными по дифференциальной схеме, причем заслонки переменных дросселей соединены между собой и с датчиком входного сигнала перемещения, а сопла, выполненные в кор" пусе, подключены к каналу питания, и выходной силовой узел, связанный с исполнительным органом, во входном45 узле установлены две камеры, расположенные под соплами и соединенные с отводными каналами, а выходной силовой узел выполнен в ниде поворотного рычаг". с опорой в середине, на концах которого установлены сосуды с отверстиями в днищах, причем над сосудами расположены выходные отверстия...

Номер патента: 1124172

Опубликовано: 15.11.1984

Авторы: Богданов, Гончаров, Куликов, Огарков, Титов

МПК: F28D 7/00

Метки: радиатор

...малом Фронтальном шаге труб (менее 12 мм) имеет малую поверхность охлаждения и большую массу из-за ЗО большого количЕства труб.Радиатор с большим фронтальным шагом труб (более 14 мм) имеет недостаточно высокий коэффициент теплопередачи, так как при большом удалении друг от друга плоскоовальных .труб снижается эффективность теплоочмена оребряющих пластин.В результате энергетические характеристики того и другого радиато О ров получаются недостаточно высокими, что ведет к увеличению размеров и массы охлаждающего устройства в целом.Радиаторы с шахматным расположе нием труб в пучке при любом их фронтальном шаге характеризуются также тем, что часть поверхности пластины в крайних продольных рядах практически не участвует в...

Номер патента: 1123709

Опубликовано: 15.11.1984

Авторы: Бондарчук, Великанов, Куликов, Ройтерштейн

МПК: A61M 1/00

Метки: мочевого, органа, орошения, полого, послеоперационного, преимущественно, пузыря

...элементом 6, сообщенным с емкостью 4.Устройство имеет вторую капельницу 7, 50 перепускной узел 8, блок 9 управления и фотоэлемент О. Капельница .7 размещена параллельно капельнице 2. Перепускной узел 8 размещен между капельницами 2 и 7 и подводящей трубкой 3. Фотоэлемент 10 размещен в зоне прозрачного трубчатого элемента 6. Фотоэлемент 10 и перепускной узел 8 электрически соединены с блоком 9 управления. Блок 9 управления связан линиями 11 и 2 связи с фотоэлементом 10, линиями 13 - 14 - с источником 15 света и линиями 16 и 17 связи - с электромагнитом 18.Устройство работает следующим образом Перед началом работы устройства труб. ку 19 разъединяют с трубкой 3, открывают краны 20 и 21 и при помощи вакуума, создаваемого шприцем или...

Номер патента: 1123708

Опубликовано: 15.11.1984

Авторы: Бондарчук, Великанов, Куликов, Ройтерштейн

МПК: A61M 1/00

Метки: мочевого, промывания, пузыря

...трубкой 7, тройник 1, шланг 12, винтовой зажим 13, расположенный на шланге12, электромагнитный клапан 14, соединенный с тройником 11 шлангом 15, трубку16, один конец которой соединен с электромагнитным клапаном 14, а другой опущен вемкость 17 для отработанной жидкости, Устройство содержит также вакуумную ветвь,состоящую из электромагнитного клапана 18,соединенного с тройником 11 трубкой 19, узла подключения к вакууму, соединенного с жлектромагнитным клапаном 18 трубкой 20, и трубки 21, которая соединена с отсосом (на фиг. 1 не показан), благодаря чему в отстойнике 22 и трубке 20 постоянно поддерживается вакуум. В отстойнике 22 находится осадок 23; блок 24 управления, электрически соединенный с электромагнитным клапаном 14 линиями...

Номер патента: 1123093

Опубликовано: 07.11.1984

Автор: Куликов

МПК: H03F 7/04

Метки: параметрический, усилитель

...достигается тем,что в параметрическом усилителе, со- Здержащем параметрический диод, ккоторому подключены перестраиваемый кон"тур сигнала и перестраиваемый холостой контур, и генератор накачки,подключенный к перестраиваемому холостому контуру через элемент связи,элемент связи выполнен в виде дополнительного параметрического диода:На чертеже представлена электрическая схема параметрического усилителя.Параметрический усилитель содержит параметрический диод 1, к которому пОдключены перестранваемый контур 2 сигнала и церестраиваемый холос-,той контур 3, генератор 4 накачки,подключенный к перестраиваемому холостому контуру 3 через элемент связи,выполненный в виде дополнительногопаРаметрического диода 5. Напряжение 93 2смещения на...

Номер патента: 1122713

Опубликовано: 07.11.1984

Авторы: Борисенко, Корнев, Куликов, Лебедев, Подкопаев, Шепелев, Щербаков, Юматов

МПК: C21D 1/773

Метки: металлических, химико-термической

...тепловомувоздействию, нагреваясь до высокихтемператур,Вследствие этого увеличиваетсятемпература на штанге, что приводитк нагреванию ее вакуумного уплотнения и быстрому выходу иэ строя какуплотнения, так и самой штанги.Все это значительно снижает надежность устройства в работе.Цель изобретения - повьппение надежности и упрощение устройства.Поставленная цель достигаетсятем, что устройство для химико-термической обработки металлических изделий, содержащее нагревательную вакуумную печь, муфель с изолирующейкрышкой, вакуумный затвор с уплотнением, совмещенные камеры эагрузкивыгрузки и закалки, механизм загрузки, выполненный в виде приводнойштанги, жестко соединеннойс изолирующей крьппкой муфеля, изагрузочной корзины, снабжено...

Номер патента: 1122689

Опубликовано: 07.11.1984

Авторы: Беккер, Корнилов, Куликов

МПК: C10M 3/02

Метки: жидкость, металлов, резанием, смазочно-охлаждающая

...компонентов, мас.Ж:Алюмокалиевые квасцы 1;5-2,5Виннокислый калий 0,2-0,4Нитрит натрия 0,2-0,3Полиэтиленгликольмол.: и. 1000-3000 5-20Вода ОстальноеДля приготовления СОЖ используют полиэтиленгликоль мол, м. 1000-3000 ГОСТ 10164-62, алюмокалиевые квасцы ГОСТ 4329-68, калий виннокислый ГОСТ 3655-51 и нитрит натрия ГОСТ 4197-66.СОЖ получают следующим образом..ОВ предварйтельно нагретой до 50- 60 С воде растворяют ингредиенты СОЖ в следующей последовательности: алюмокалиевые квасцы, калий ниннокис" лый, нитрит натрия, полнэтиленгли 689 гколь. Полученный раствор тщательноразмешивают.Предлагаемая СОЖ представляет собой бесцветную прозрачную жидкость, что обеспечивает хорошее наблюдениеза процессом резания. СОЖ обладает приятным запахом,...

Номер патента: 1122410

Опубликовано: 07.11.1984

Авторы: Богуманов, Быков, Иванов, Коломейцев, Комоликов, Кошкин, Куликов, Макаров

МПК: B22D 41/12

Метки: ковшей, передвижной, сталеразливочных, стенд

...И К О Б И; с/ Б 131 К И .БИО,ОЖС 3 И И, БКГ(К)1; И Р;, 51С Г;1 ) Б К ( КБ 11 1. /3) 111 Р 1 3 5 111 1)1сК ИС,СО(.Тс 11 К/3 1 С.И 0 ГИОС 51 Т(Я Си 0/+,- ИОС Г 1 КОИСТ) К 313 И И 3 ИБОГ/Ьи сЯ с/СсТ/151,10. Си КОСЬ.ИОСС( О.Т(си 1 К 1:(ОО)С ГСИИК ИО ГС(.111 С(КИ С 11( 31 11,ОС /31,.3)с )С 3.Ь.с/ ЯБ,15 СТС 5 ИС)Сс;)И(К ИИ С (И. .355 (Г 1.1( Р 1 Г 30 ИИ/( КОБИ/(Й, 0.3)Ж,)3 Й ОС. 3 Ь:И 1 Й и 13 ИЯИС)И),ИОи ) Ь/с),1 Ос С/сВСЯ Р ИЬ 3( (,(Ж К и, Си ИИ (1И, И , 1; С И И К О Б 1 /с) Б3)И 5, В . 1 Ь И О 1 И ( ,( ,+, (И И ,, / С)с с О И 13 И И,с/ 1 ( и Р31 5)И )13 К И К) (1)1 с1/И )51:31) 11 С1 )с. ( ) ,1/ И )С 15)И ,) , 1 с 1( И ) 1 И (( , (С /К К И 3 Ь.О,(, И Б) И И И И);+СИ (/ 3(Т) :(Ы 113 и ", )РС К;МИ .1.( ,)(1 К;) )И ИБВСС ИИСРОВС Бс ЛВ. ,)ЯК...

Номер патента: 1121085

Опубликовано: 30.10.1984

Авторы: Гельфанд, Куликов, Махтюк

МПК: B21G 3/12

Метки: автомат, гвоздильный

...перемещения матричного блока, состоящий из трехплечего коромысла 40, соединенного с одной стороны через тягу 4 1 с матричньм блоком, а с другой стороны через ролики 42 со сдвоенным кулаком 23; механизм подачи, состоящий из корпуса 43, в котором смонтирован ползун 44 сос встроенными в нем двумя механизмами захвата проволоки 45, привода подачи, выполненного в виде кривошипно-шатунного механизма 46, привода управления подачей 47; правильный механизм, состоящий из двух пар правильных блоков 48, установленных зеркально относительно друг друга на кронштейне 49, который спосо 1085 4бен перемещаться в направляющих 50под действием кулачково-коромыслового механизма 51.Матричный блок состоит из ползуна 52, на котором жестко смонтирована матричная...

Номер патента: 1120499

Опубликовано: 23.10.1984

Авторы: Баруткин, Куликов, Сахно

МПК: H05K 1/18

Метки: металлизации, отверстиях, печатных, плат, сквозных, сопротивления

...3 и 4, располагаемые в виде групп цилиндрических зондов по разные стороны металлиэированного. отверстия платы, дополнительный цилиндрический зонд 5, охватывающий одну из групп зондов, например верхнюю, державки 6 и 7 для закрепления групп зондов и штоки 8 и 9, связанные с державками упругими элементами 10 и 11.Токовые и потенциальные зонды разделены изоляционнбй прокладкой 12.Наружный диаметр дополнительного зонда0 " 28-й,где Б - шаг координатной сетки;Й - диаметр металлизированногоотверстия.Потенциальные зонды 3 и 4 для усреднения снимаемого потенциала соединены электрически по периметру окружности с измерителем 13 падения напряжения проводниками (не обозначены) равной длины, а токовые зонды 1 и 2 - с источником 14 тока....

Номер патента: 1119749

Опубликовано: 23.10.1984

Авторы: Козлов, Куликов, Мазур, Паргамонов, Первухин, Сухов, Тригуб, Чернов

МПК: B21B 37/58

Метки: обжатия, относительного

...изменения температуры и вытяжки показан на фиг. 26. В связи с уменьше нием температуры концов рулона в процессе дрессировки этих участков полос обжатие надо увеличивать. Поэтому перед дрессировкой измеряетсядлина бстывших концов, разность 20 температур концов и средней части полосы, по которым определяется изменение обжатий при дрессировке .концов полосы в сравнении со средней частью рулона и характер изменения 25 вводится в блок задания.Четвертый вычислительный блок 27 предназначен для реализации выраже- ния 30 Е =КЕТп о Значения величин К, Е 0 и Т постоянны и корректируются только при изменении сортамента. Текущее значение З 5Температуры полосы измеряется непрерывно датчиком 23 температуры, нокоторому непрерывно вычисляется...

Номер патента: 1118965

Опубликовано: 15.10.1984

Авторы: Косоруков, Котов, Куликов, Можегов, Пучинин, Фомин

МПК: G05B 19/18

Метки: позиционированием, программного

...и блока набора программ,связанного входами с выходами делителя частоты, подключенного входомк выходу генератора тактовых импульсов,Датчик положения выполнен в видеизлучателя инфракрасного света ифотореле, подключенного первым, вторым и третьим выходами к соответствующим выходам датчика положения.На чертеже приведена функциональная схема устройства.устройство содержит генератор 1тактовых импульсов, делитель 2 частоты, блок 3 набора программы,первый коммутатор 4, первый 5 ивторой 6 счетчики импульсов, первый7 и второй 8 дешифраторы, блок 9сравнения, второй коммутатор 10,первый 11 и второй 12 нуль-органы,а также датчик 13 положения, включающий в себя излучатель 14 инфракрасного света и фотореле 15,5Предлагаемое устройство для...

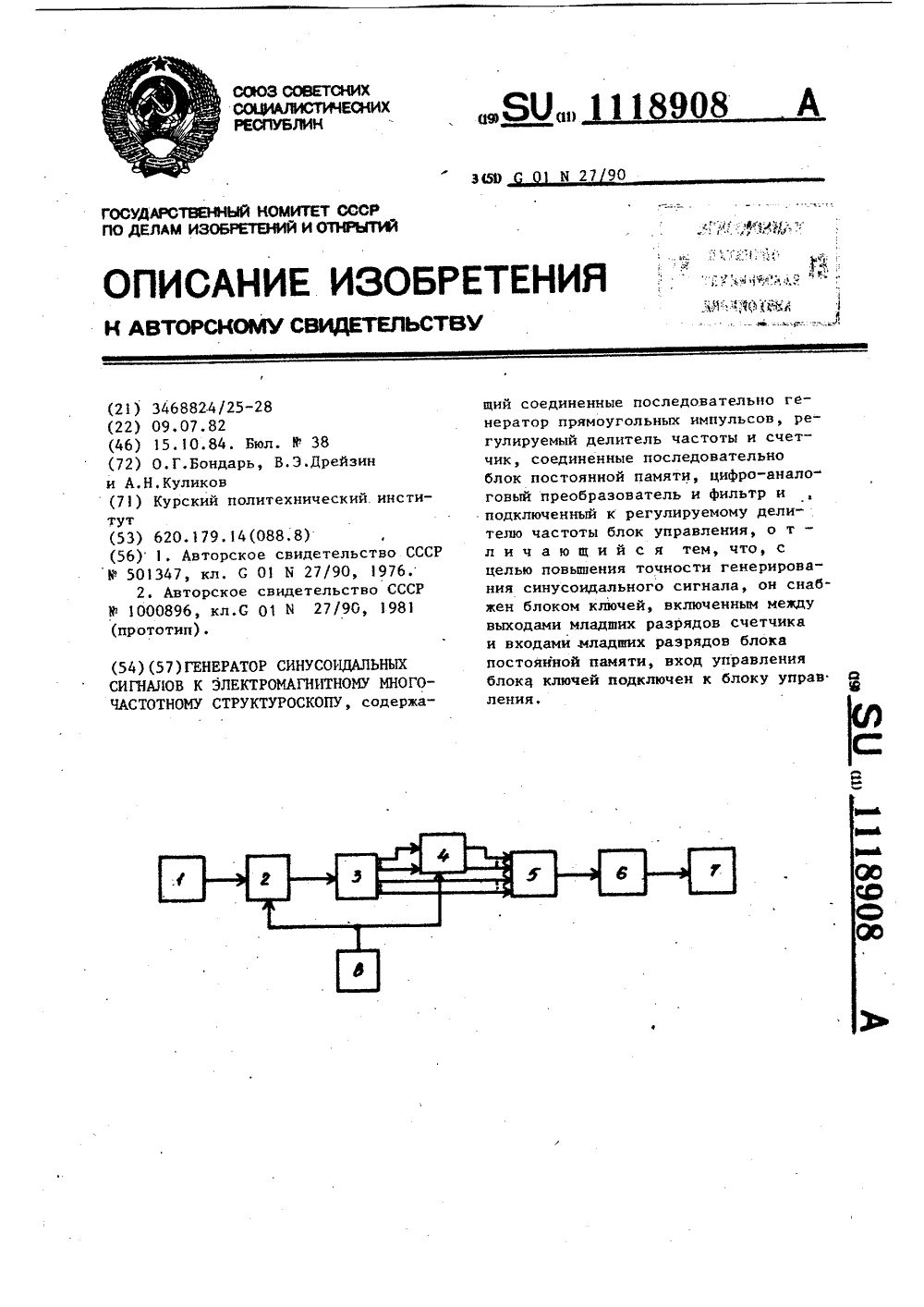

Номер патента: 1118908

Опубликовано: 15.10.1984

Авторы: Бондарь, Дрейзин, Куликов

МПК: G01N 27/90

Метки: генератор, многочастотному, сигналов, синусоидальных, структуроскопу, электромагнитному

...большое число дискретных отсчетов, а на 35 низких частотах при малом числе отсчетов снижается точность генерируемого сигнала.Цель изобретения - повышение точности генерирования синусоидального 40 сигнала.Поставленная цель достигается тем, что генератор синусоидальных сигналов к электромагнитному многочастотному структуроскопу, содержащий сое диненные последовательно генератор прямоугольных импульсов, регулируемый делитель частоты и счетчик, соединенные последовательно блок постоянной памяти, цифро-аналоговый пре образователь и фильтр и подключенный к регулируемому делителю частоты блок управления, снабжен блоком ключей, включенным между выходами млад-, ших разрядов счетчикаи входами млад ших разрядов блока постоянной памяти вход...

Номер патента: 1118844

Опубликовано: 15.10.1984

Авторы: Бялый, Дормидонтов, Дормидонтова, Карпов, Куликов, Наришный, Степанов, Щекин

МПК: F28F 25/04

Метки: ороситель, пленочный

...подводящий патрубок и желоб, к одной из стенок которого прикреплен плавник, а к другой - формирующий элемент, образующая поверхность желоба и плавника в поперечном сечении выполнена в виде спирали, формирующий элемент закреплен на стенке желоба шарнирно, а подводящий патрубок по отношению к желобу расположен тангенциально. На фиг. 1 изображен ороситель, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1.Ороситель содержит подводящий патрубок 1 и желоб 2, к одной из стенок которого прикреплен плавник 3, а к другой - формирующий элемент 4. Образующая поверхность 5 желоба 2 и плавника 3 в поперечном сечении выполнена в виде спирали, формирующий элемент 4 закреплен на стенке желоба 2 шарнирно, а подводящий патрубок 1 по отношению к желобу 2...

Номер патента: 1117661

Опубликовано: 07.10.1984

Авторы: Васильев, Гросс, Куликов, Сафиуллин

МПК: G06G 7/24

Метки: вычислительное, логарифмическое

...возможности вычисления логарифма произведения входных сигналовс различными показателями степени.Поставленная цель достигаетсятем, что в логарифмическое вычислительное устройство, содержащееисточник опорного напряжения,подключенный к информационномувходу генератора экспоненциальногонапряжения, выход которого подключен к первым входам ь блоков сравне"ния, вторые входы кОторых являютсягруппой информационных входов устройства; выходы (ь) блоков срав-,нения подключены к управляющим ;55входам (и) ключей, а выход ь -гоблока сравнения подключен к входузапуска генератора экспоненциального бб 1 3напряжения, введен выходной сумматор, входы, которого подключены к выходам ключей, информационные входы которых являются группой входов задания...

Номер патента: 1117557

Опубликовано: 07.10.1984

Авторы: Безрук, Киселев, Куликов, Сахарова

МПК: G01V 3/08

Метки: геоэлектроразведки

...источника, длякаждого измерения на базовой точкевычитанием соответствующего указанного сигнала определяют сигналы 253050 магцитотеллурического поля, которыес учетом соответствующих магнитотеллурических коэффициентов взаимо -связи базовой и полевых точек,установленных цз предварительныхизмерений, вьгчитаются из сигналов,измеренных в каждой ттолевой точкепри повторных измерепиях,Одним из основных способов выделения сигнала на фоне МТ-помех является накопление, когда соотношение сигнал-помеха увеличивается по мере накопления в- и раз, где тт - количество накопленных сигналов. Реально выполнить достаточно большое количество накоплений для подавления низкочастотной МТ-помехи ца каждой полевой точке не представляется возможным и поэтому...

Номер патента: 1117120

Опубликовано: 07.10.1984

Авторы: Астафьев, Бобров, Куликов, Прилепский

МПК: B22D 41/12

Метки: ковша, литья, механизм, непрерывного, подъема, промежуточного

...подъема от ходовых винтов червячно-винтовых приводов средства исключения проворотаходовых винтов типа шлицевого элемента, входящего в зацепление сошлицевым участком ходового винта, иограничители верхнего и нижнего конечных положений рабочего хода ходовых винтов, последние выполнены ввиде кольцевых проточек на ходовомвинте и расположены по обе стороныот его шлицевого участка, при этом шлиценой элемент механизма смонтирован на корпусе редуктора червячно-винтового привода,Кроме того, он снабжен подпружиненным буфером, который установлен на нижнем конце ходового винта,На фиг,1 изображена кинематическая схема предлагаемого механизмаподъема промежуточного ковша; нафиг.2 - конструкция червячно-винтового редуктора, продольный разрез;на...

Номер патента: 1117113

Опубликовано: 07.10.1984

Авторы: Бойцов, Браславский, Грубер, Золотарев, Изаков, Куликов, Смирнов

МПК: B21J 1/06

Метки: изотермической, штамп, штамповки

...возможностей штампа и повышение его производительности путем обеспечения возможности регулирования температурного поля по высоте формообразующих элементов.Поставленная цель достигается тем, что в штампе для иэотермической штамповки, содержащем сменные формообразующие инструменты, индук - ционный нагреватель, теплоизоляцию,30 а также муфель с окнами, стенки ко.торого имеют толщину меньше проникновения индукционных токов, муфель выполнен составным иэ набора сменных колец, установленных торцами одно на другое, причем часть ко лец выполнена с радиальной сквозной прорезью.На чертеже показан штамп в сомкну. том положении., вертикальный разрез,13 3Штамп содержит сменные формообразующие инструменты - пуансон 1, матрицу 2 и толкатель 3,...

Номер патента: 1117099

Опубликовано: 07.10.1984

Авторы: Казаков, Корытин, Куликов, Поташев, Синайский, Хазанов

МПК: B21B 37/48

Метки: клетями, между, натяжения, непрерывного, полосы, прокатного, стана

...изобретения является улуч.шение качества проката эа счет повышения точности регулирования натяжения полосы.Поставленная цель достигаетсятем, что устройство для регулирования натяжения полосы между клетяминепрерывного прокатного стана холод Оной прокатки, содержащее последовательно соединенные измеритель отклонения натяжения полосы от заданного значения, трехпоэиционный релейный узел с управляемой зоной нечувствительности и привод нажимногомеханизма последующей клети, при. этом вход управления зоной нечувствительности трехпозиционного релейного узла соединен через первый нелинейный преобразователь с измерителем скорости нажимногомеханизма,дополнительно содержит второй и третий нелинейные преобразователи,задатчики толщины и ширины...

Номер патента: 1116220

Опубликовано: 30.09.1984

Авторы: Василенко, Золочевская, Куликов, Мироненко

МПК: F04D 19/02

Метки: вентилятор, осевой

...лопатки и закрученные рабочие лопатки,установленные на втулке с диаметром,составляющим 0,5 от диаметра корпуса,.рри именящие среднюю линию профиля,очерченную по дуге окружности, иуменьшающуюся к периферии по законупараболы стрелу прогиба 21,Однако данный вентилятор имеет 25низкую производительность и невысокий КПД. Г Г + 0,22(1 - г,)где г - относительная стрела прогибба рабочих лопаток в периферийном сечении, равная0,05-0,055,г - относительный радиус текущего сечения.На Фиг. 1 показан осевой вентилятор, продольный разрез; на фиг. 2 рабочая лопатка.Осевой вентилятор содержит корпус 1 и расположенные в нем спрямпяющие лопатки 2 и закрученные рабочиелопатки 3, установленные на втулке4 с диаметром д, составляющим неменее 0,5 от...

Номер патента: 1116187

Опубликовано: 30.09.1984

Авторы: Вахненко, Коршунов, Куликов, Мироненко, Мотуз, Пихота, Таран, Щербаков

МПК: F01D 5/20

Метки: лопатка, осевой, турбомашины

...вследствие ограниченности подбора пар из различных материалов сприблизительно одинаковыми теплофизи ческими свойствами,1 ель изобретения - повышение экономичности изготовления лопатки осе-,вой турбомашины.Указанная цель достигается тем,что в лопатке осевой турбомашины,содержащей перо и закрепленную на еепериферии при помощи сварки пластину, выполненную из материала, отличного от материала пера, и имеющуюменьшую, чем у него толщину,на пе.риферии пера выполнены сквозныеотверстия с расположенными в нихзаподлицо с поверхностями пера вставками, выполненными из материала плас 2тины, а последняя имеет П-образную форму, охватывает торцевую часть пера и приварена с обеих сторон к вставкам.На Фиг.1 показано перо лопатки с вставкой, на Фиг.2 -...

Номер патента: 1114857

Опубликовано: 23.09.1984

Авторы: Демидов, Куликов, Лаушин

МПК: F23J 11/00

Метки: дымовая, труба

...вагонетку 7. Внутри корпуса 1 установлена дополнительно введенная центральная полая опора 8, в верхней части которой размещен активатор газового потока. Активатор газового потока выполнен в виде ультразвукового вентилятора, состоящего из элект 20 25 30 35 40 45 50 55 родвигателя 9, например линейного, кожуха 10 и лопастей 11. Лопасти 11 выполнены в виде Г-образных пластин, представляющих из себя генераторы 12 акустических колебаний, Кожух 10 выполнен в виде полого цилиндра, закрытого с одной стороны и имеющего вертикальные щели для обеспечения направленного излучения ультразвуковых колебаний.В нижней части корпуса 1 расположен входной патрубок 13 тангенциального подвода газообразных продуктов, на входе которого установлен коагулятор 14...

Номер патента: 1114584

Опубликовано: 23.09.1984

Авторы: Верцинский, Куликов, Репин

МПК: B63B 27/34

Метки: груза, жидкого, море, передачи, судна, судно

...узел винтообразной направляющей с несущим о канатом; на фиг. 4 - разрез А-А на фиг. 3;на фиг, 5 - разрез Б-Б на фиг, 3; на фиг. 6 - вид на стопорную муфту по траверсе при положении последней закрыто; на фиг, 7 - вид снизу стопорной муфты; на фнг. 8 - вид на стопорную муфту по 25 траверсе при положении открыто; нафиг. 9 - схема взаимодействия подвески шланговой линии с боковой направляющей планкой и обоймой при перемещении подвески с несущего каната на винтообразную направляющую.ЗО Подвеска шланговой ли нни содержитоснование 1 Г-образной формы с кольцом 2, при этом на основании смонтированы боковой ролик 3, верхний опорный каток 4, боковая стойка, содержащая неподвижную втулку 5, цилиндрический полый ролик 6 с З 5 наружным...

Номер патента: 1113758

Опубликовано: 15.09.1984

Авторы: Бондарь, Дрейзин, Иванов, Куликов

МПК: G01R 33/12

Метки: магнитных, статических, ферромагнитных, характеристик

...12, причем измерительная обмотка 7 соединена с входами аналогового ключа 8 и нуль-органа 1 1, вь 1- ход ключа 8 подключен к входу интегратора 10, параллельчо которому подсоединен аналоговый ключ 9, выход нуль-органа 11 подключен к управляющему входу микропроцессора 1, а выход ингегратора 10 - к аналого-циф3 111 З 7 ровому преобразователю 12, параллельные выходы которого связаны с информационными входами микропроцессора 1, управляющие выходы которого соединены с управляющими входами аналоговых ключей 8 и 9.5Устройство работает следующим образом.Процесс измерения в каждой точке петли гистерезиса разбивается на два цикла: магнитной подготовки и собственно измерения. В цикле магнитной подготовки в микропроцессоре 1 формируется код,...

Номер патента: 1113668

Опубликовано: 15.09.1984

Авторы: Жмурова, Куликов, Малов

МПК: G01B 11/02

Метки: линейных, объекта, размеров

...истоцником 1 когерентного излучения расходящийся световой луч дифрагирует ня фазовой дифракционной решет ке и обьективом 3 фокусируется на поверхность контролируемого объекта 7. После отражения света изображение тоечного источ.ника 1 когсрентного излучения системой 4 переносится в плоскость регистрации. Гсли световой луч точно сфокусирован на нверх- ности объекта 7, то сигнал на выходе системы 5 формирования сигналов отсутствует и вся систела находится в равновесии. При смещении поверхности контролируемого объекта 7 в ту или иную сторону, вызванном изменением размера д, на выхоле системы 5 форлирования сигналов появится информационный сигнал с фазовой, зависяцей от направления расфокусировки. Этот сигнал управляет работой...

Номер патента: 1113137

Опубликовано: 15.09.1984

Авторы: Куликов, Лившиц, Симонов, Федоров, Ханин

МПК: A61N 1/36

Метки: кишечника, мочевого, пузыря, радиочастотной, стимуляции

...от мочевидного отростка до пупка послойно вскрывают брюшную стенкуи брюшную полость и после осмотра кишечника, начиная от трейцевой связкичерез каждые5 - 20 см подшивают электроды серозно-мышечными швами.:электроды располагают так, чтобы они обязательно находились вобласти водителей ритмакишечника; трейцевой связки, илеоцекальной области, ректосигмоидного отдела,Затем в обоих случаях брюшную полостьзашивают наглухо с выйедеиием контактных проводов на прямую мышцу животаи погружением приемника под апоневрозЮпрямой мышцы живота на уровне пупка.Через 6 - 10 сут после операции к проекции вшитого приемника прикладываютантенну внешнего передающего устройстваи осуществляют радиочастотную стимуля,цию мочевого пузыря по 30 - 45 с 3 - 5 разв...
