Способ изготовления свертных паяных труб
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

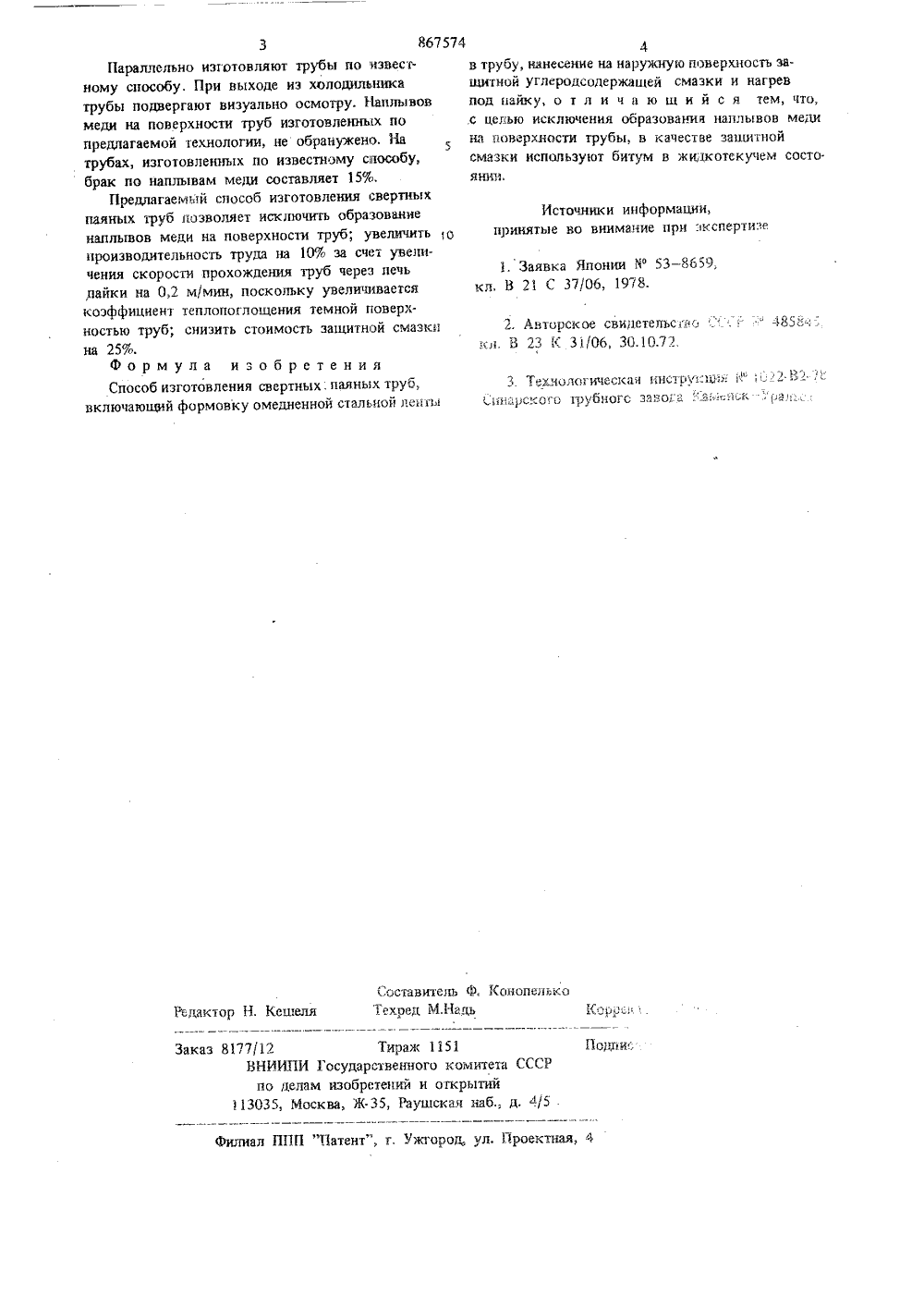

Союэ СоаетскнкСоцналнстнчеснннРеслублнк ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 867574(22) Заявлено 03.01.80 (2 ) 2862667/25 - 27с прнсоелнненнем заявки Ле В 23 К 31,06 Гасударственный комнтет.3 (088.8) ло делам нзебретеннй н отнрытнй(71) Заявнтел ральскии научно - исследовательскии институт трубной промьшшенности(54) СПОСОБ ИЗГОТОВЛЕНИЯ СВЕРТНЫХ ПАЯНЫХ ТРУБ Изобретение отно к способам изготовл Известен способ вертных труб, иокр ность которых передится к панке, вння труб пайкозготовления стал частностиьных к ме дью, на аносят панк ониэ обезвом и гра покрытие, с смешанного тояц женн о масла1.вляется арбид итомсоба я едостатком известного ожность состава меняемого за ого покрытия.Известен спопаяных труб, вкной стальной лего покрытия и иную пайку. В киспользуют дибу 1 свертных ку омеднен. сение защитно- одиффузион- покрытия соб изготовления лючающий формо нты, в трубу, нан оследующую терм честве защитного тилфталат 2) пособа являетсная смазка не и ыво ания ична. гаемом у являеннойнаружную вку омедн есенне нгедостатком известного то, что применяемая защит отвращает полностью образ припоя, кроме того, она тоНаиболее близким к пр способ, включающий формо стальной ленты в трубу, нан Опубликовано 30.09.81. Бюллетень М 36 Дата опубликования описания 30.09,81 ловерхность защитной утлеродсодержащей смазки и нагрев под пайку 3.Недостатком этого способа является то, что защитная смазка не предотвращает полностью образования наплывов припоя, так как из - за высокой жидкотекучести применяемой смазки тощина защитного слоя смазки недостаточна.Цель изобретения - исключение образования наплывов меди на поверхности трубы.Поставленная цель достигается тем, что в качестве защитной смазки используют битум в жИдкотекучем состоянии, которое достигают расплавлением нлн растворением в растворителе,Предлагаемый способ изготовления свертных паяных труб опробуют при изготовлении нар. тин труб 8 х 0,7 мм нз омедненной стальной ленты размером 46 х 0,35 мм. В процессе фор. мовки на калибрующий инструмент подают смазку из смеси веретенного масла и дибутил- фталата. Перед задачей труб в печь пайки ка поверхность труб наносят битум марки БН - Ч, разогретый до 160 - 180 С. Пайку труб проводят при нх прохождении через печь пайки со скоростью 1,8 м/мии при 1100-1120 С.Составитель Ф, КонопелькоТехред М.Надь Редактор Ц. 1 ещеля Заказ 8177/12 Тираж 1151ВНИИПИ 1 осударственного комитета СССРно делам изобретений и открытий113035, Москва, Ж.35, Раушскал наб. д, 4/5 Понги. Филиал ППП "Патент"г. Ужгород, ул. Проектная, 4 3 867574Параллельно изготовляют трубы по известному способу. При выходе из холодильника трубы подвергают визуально осмотру. Наплывов меди на поверхности труб изготовленных по предлагаемой технологии, не обранужено. На трубах, изготовленных по известному способу, брак по наплывам меди составляет 15%.Предлагаемый способ изготовления свертных паяньк труб позволяет исключить образование наплывов меди на поверхности труб; увеличить производительность труда на 10% за счет увеличения скорости прохождения труб через печь пайки на 0,2 м/мин, поскольку увеличивается козффициент теплопоглощения темной поверхностью труб; снизить стоимость защитной смазки на 25 о.Формула изобретенияСпособ изготовления свертных. паяных труб, включающий формовку омедненной стальной ленты 4в трубу, нанесение на наружную поверхность за.щитной углеродсодержащей смазки и нагревпод пайку, о т л и ч а ю щ и й с я тем, что,.с целью исключения образованна наплывов медина поверхности трубы, в качестве защитнойсмазки используют битум в жндкотекучем состоянни,Источники информации,принятые во внимание при зкспертизе
СмотретьЗаявка
2862667, 03.01.1980
УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ТРУБНОЙ ПРОМЫШЛЕННОСТИ
КОВЫНЕВ РУДОЛЬФ АЛЕКСЕЕВИЧ, ПОЛЯКОВ ЕВГЕНИЙ СЕМЕНОВИЧ, ЛОМТЕВ СТАНИСЛАВ НИКОЛАЕВИЧ
МПК / Метки
МПК: B23K 31/06
Опубликовано: 30.09.1981
Код ссылки
