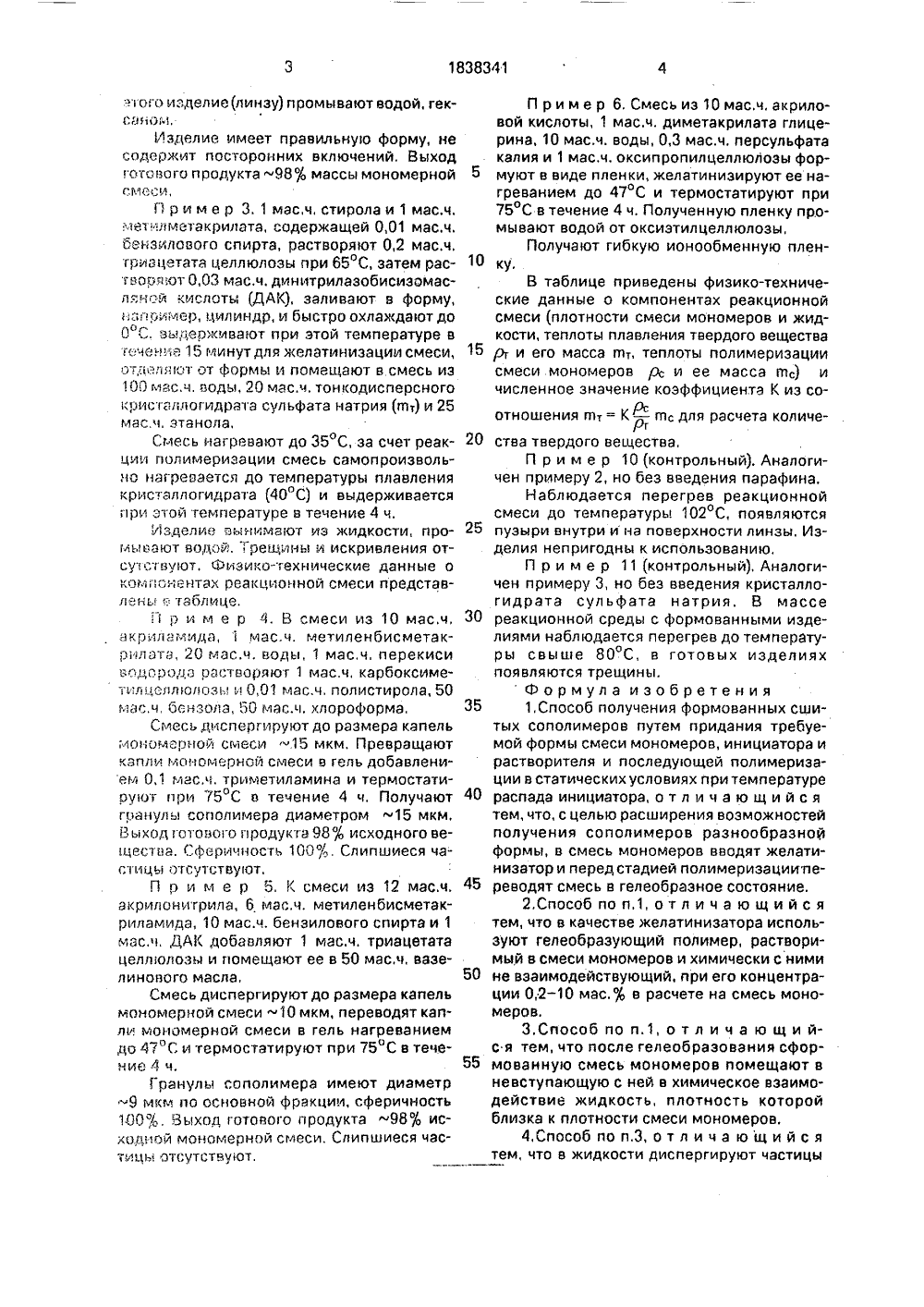

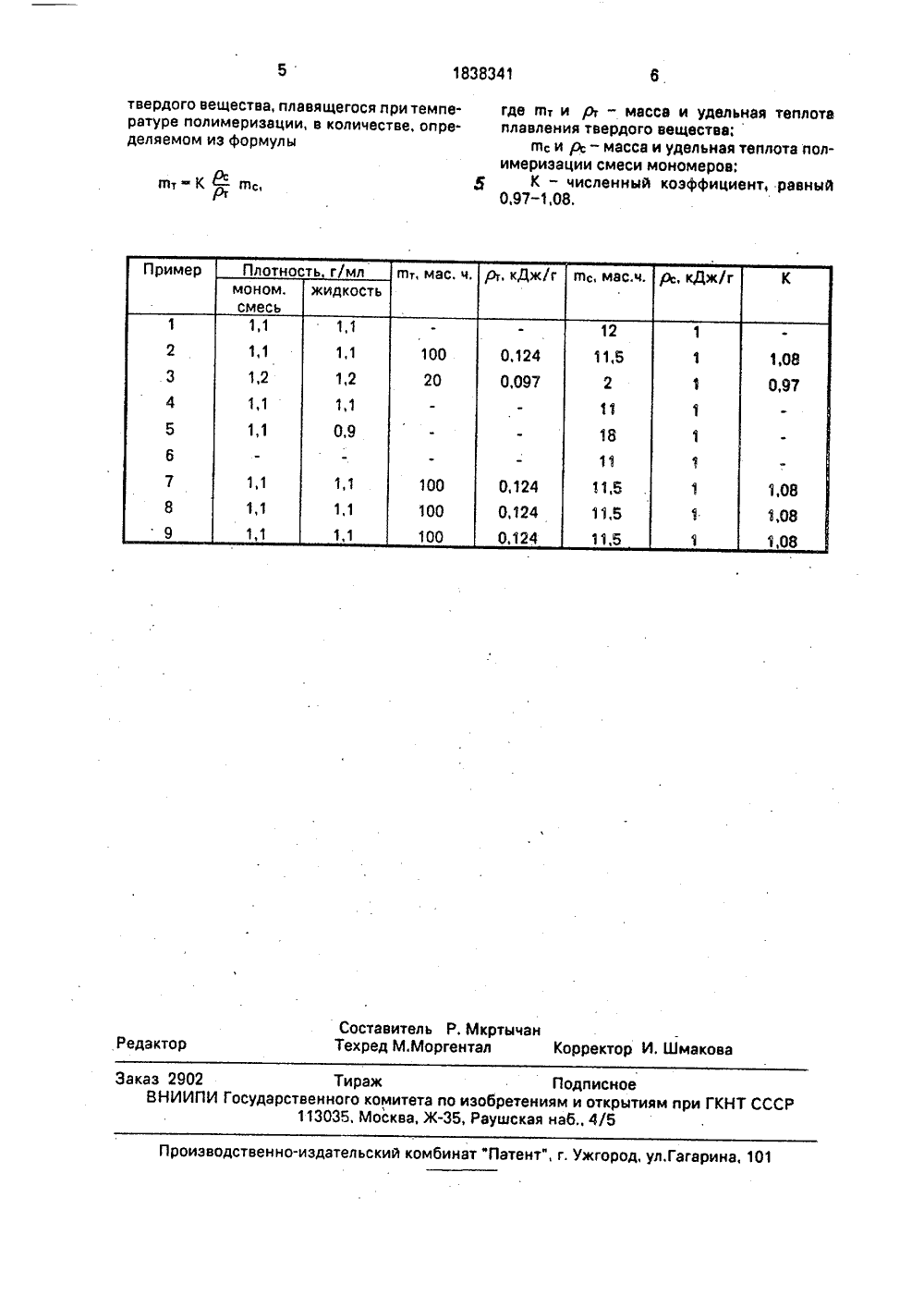

Способ получения формованных сшитых сополимеров

(Г 9) (кк) Ж ЖР 6 иЕ ИЕ ИЗ ЕТЕ К ПАТ 2нического творчества Коротее ство ССС20, 1983.05913,87.овеем ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(54) СПОСОБ ПОЛУЧЕНИЯ ФОРМОВАННЫХ СШИТЫХ СОПОЛИМЕРОВ(57) Изобоетение относится к способу получения формованных полимерных изделий Изобретение относится к способам получения формованных изделий из пластмасс, применяемых в качестве сорбентов, ионитов, компонентов полимерных композиций,пленок и др,Целью изобретения является расширение воэможносей получения сополимеров разнообразной формы,П р и м е р 1. В мономерную смесь 10 мас,ч. акриламида, 1 мас.ч. акриловой кислоты, 1 мас.ч. метиленбисакриламида, 14 мас,ч. воды в качестве растворителя и 1 мас.ч. персульфата аммония - инициатора вводят 1 мас,ч, метилцеллюлозы - желатинизатора и помещают срсь в жидкость из 10 мас,ч. полистирола, 100 мас.ч. декалина.Смесь диспергируют до размера капель10 мкм, превращают капли в гель путем нагрева до 40 С и термостатируют при 75 ОС в течение 4 ч. 08 ) 5/00, С 08 Р 2/08 применяемых в качестве сорбентов, пакетов, пленок, конструкционных материалов. Изобретение позволяет расширить возможность получения поли 1 еов разнообразной формы (гранул заданного размера, пленок, линз и др,), Эффект достигается тем, что в смесь мономеров, индикатора, разбавителя вводят желатинизирующее вещество, предпочтительно гелеобразующий полимер, растворимый в смеси мономеров и не взаимодействующий с ними, при его концентрации 0,2-10 мас,о/р, придают смеси желаемую форму, переводят смесь в гелеобразное состояние и полимеризуют при температуре распада индикатора в статических условиях. 3 з.п.ф-лы, 1 табл,Получают аналог геля - Сферон, с размером основной фракции гранул 10 мкм. Сферичность 100, слипшиеся частицы отсутствуют. П ример 2. В смеси из 10 мас.ч, СО акриламида, 1,5 мас,ч, метиленбисакрила- (д мида, 10 мас.ч. воды, 0,3 мас.ч, персульфата СО аммония, растворяют 0,2 мас.ч. оксипро- ( р пилцеллюлозы в качестве желатинизатораь д Заливают смесь при 20 С в матрицу для получения линз, переводят смесь в гель нагрееаиием до 50 С и оомещают е жидкостьоиз 50 мас,ч. вазелинового масла, 30 мас.ч.фторуглеродного масла, содержащего 100 д) мас.ч. диспергированного твердого парафина стемпературой плавления 65 С,Реакция самопроизвольно начинается при температуре 55 ОС и продолжается при температуре 65 ОС в течение 1 часа. После.1 ого изделие(линзу) промывают водой, гексаном,Изделие имеет правильную форму, несодержит посторонних включений, Выходгстового продукта 98 массы мономернойсмеси,П р и м е р 3. 1 мас,ч, стирола и 1 мас,ч,ме 1 илметакрилата, содержащей 0,01 мас.ч.бензилового спирта, растворяют 0,2 мас.ч.гриацетата целлюлозы при 65 С, затем растворяют О,ОЗ мас,ч. динитрилаэобисиэомасля ой кислоты (ДАК), заливают в форму,например, цилиндр, и быстро охлаждают доОС, выдерживают при этой температуре втечем.: е 15 минут для желатинизации смеси,отделяют от формы и помещают в смесь иэ100 мас.ч, воды, 20 мас.ч. тонкодисперсногокристаллогидрата сульфата натрия (щт) и 25мас.ч. этанола,Смесь нагревают до 35 С, за счет реакции полимеризации смесь самопроизвольно нагреоается до температуры плавлениякристаллогидрата (40 С) и выдерживаетсяпри этой температуре в течение 4 ч.Изделие вынимают из жидкости, промывают водой, Трещины и искривления отсу",ствуют, Физико-технические данные окомпонентах реакционной смеси представлены ". таблице,П р и м е р 4. В смеси из 10 мас,ч,акриламида, 1 мас.ч. метиленбисметакр 1 лата, 20 мас,ч. воды, 1 мас,ч, перекисиводорода растворяют 1 мас,ч, карбоксиметилцаллюлозы и 0,01 мас,ч, полистирола, 50мас,ч, бенэола, 50 мас,ч. хлороформа,Смесь диспергируют до размера капель;.ономерной смеси .15 мкм, Превращаюткапли мономерной смеси в гель добавлением 0,1 мас.ч. триметиламина и термостатируют при 75 С в течение 4 ч, Получаютгранулы сополимера диаметром 15 мкм,Выход готового продукта 98исходного вещества. Сферичность 10 ОО, Слипшиеся часгицы отсутствуют,П р и м е р 5, К смеси из 12 мас.ч,акрилонитрила, 6 мас,ч. метиленбисметакриламида, 10 мас.ч, бензилового спирта и 1мас,ч, ДАК добавляют 1 мас.ч, триацетатацеллюлозы и помещают ее в 50 мас,ч, вазелинового масла,Смесь диспергируют до размера капельмономерной смеси 10 мкм, переводят капли мономерной смеси в гель нагреваниемдо 47 С и термостатируют при 75 С в течение 4 ч,1 ранулы сополимера имеют диаметр9 мкм по основной фракции, сферичность1 пО", Выход готового продукта 98; исходной мономерной смеси. Слипшиеся частицы отсутствуют.50 тем, что в качестве желатинизатора используют гелеобразующий полимер, растворимый в смеси мономеров и химически с ними не взаимодействующий, при его концентрации 0,2 - 10 мас.в расчете на смесь мономеров.3 Способ по п.1, о т л и ч а ю щ и йс я тем, что после гелеобразования сформованную смесь мономеров помещают в невступающую с ней в химическое взаимодействие жидкость, плотность которойблизка к плотности смеси мономеров, 4,Способ по п.З, о т л и ч а ю щ и й с ятем, что в жидкости диспергируют частицы П р и м е р 6, Смесь иэ 10 мас,ч. акриловой кислоты, 1 мас.ч. диметакрилата глицерина, 10 мас,ч. воды, 0,3 мас.ч. персульфатакалия и 1 мас,ч, оксипропилцеллюлозы фор 5 муют в виде пленки, желатинизируют ее нагреванием до 47 С и термостатируют при75 С в течение 4 ч. Полученную пленку промывают водой от оксиэтилцеллюлозы,Получают гибкую ионообменную плен 10В таблице приведены физико-технические данные о компонентах реакционнойсмеси (плотности смеси мономеров и жидкости, теплоты плавления твердого вещества15 р и его масса в, теплоты полимеризациисмеси мономеров рс и ее масса вс) ичисленное значение коэффициента К из соотношения гпт = К - гпс для расчета количерсРт20 ства твердого вещества,П р и м е р 10 (контрольный), Аналогичен примеру 2, но без введения парафина.Наблюдается перегрев реакционнойсмеси до температуры 102 С, появляются25 пузыри внутри ина поверхности линзы, Изделия непригодны к использованию,П р и м е р 11 (контрольный), Аналогичен примеру 3, но без введения кристаллогидрата сульфата натрия, В массе30 реакционной среды с формованными изделиями наблюдается перегрев до температуры свыше 80 С, в готовых изделияхпоявляются трещины,Формула изобретения35 1,Способ получения формованных сшитых сополимеров путем придания требуемой формы смеси мономеров, инициатора ирастворителя и последующей полимериэации в статических условиях при температуре40 распада инициатора, о т л и ч а ю щ и й с ятем, что, с целью расширения воэможностейполучения сополимеров разнообразнойформы, в смесь мономеров вводят желатинизатор и перед стадией полимеризации пе 45 реводят смесь в гелеобразное состояние,2,Способ по п,1, о т л и ч а ю щ и й с я1838341 твердого вещества, плавящегося при температуре полимеризации, в количестве, определяемом из формулы где вт и р - массе и удельная теплотаплавления твердого вещества;щ и р - масса и удельная теплота полимеризации смеси мономеров; ф К - численный коэффициент, равный0,97-1,08. гпт- К с - пс,фт Составитель Р. МкртычанТехред М.Моргентал Корректор И.Шмакова Редактор Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 2902 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Рауаская наб., 4/5
