Конышев
Установка для производства высокопрочной проволоки
Номер патента: 1447465
Опубликовано: 30.12.1988
Авторы: Войцеховский, Карелин, Конышев, Масленников
МПК: B21C 3/14, C21D 11/00
Метки: высокопрочной, проволоки, производства
...16 стабилизации температуры проволоки.Значение величины расхода охлаждаю" щей жидкости подается через усилитель 26 на управляемый вентиль 25 и контролируется датчиком 24 расхода.Сигнал на управление скоростью волочения поступает на регулятор скорости волочения тянущего барабана 13. Информация о фактическом значении предела прочности проволоки б снимается с прибора 10 и подается на микроЭВМ, Текущее значение предела, прочности б сравнивается в микро 654ЭВМ с заданным б, и по результатам сравнения производится корректировка технологических параметров таким образом, чтобы разность(7 и Уе была мииимапьной, Заданная микроЭВМ температура Т,и Т, . В поддерживается блоком 16 стабилизации тем" пературы, которая состоит из двух связанных...
Устройство для отображения информации
Номер патента: 1443024
Опубликовано: 07.12.1988
Авторы: Белоусов, Конышев
МПК: G09G 3/28
Метки: информации, отображения
...нуля, а при записи гисто, грамм - логической единицы, чем достигается переключение областей памяти блока 10 постоянной памяти, в ко 45 торых записана инФормация о знаках исловах (командах) в одной области ио гистограммах в другой;при записи отдельных знаков длякодов, соответствующих этим знакам,в блок 17 постоянной памяти занесенкод единицы, что соответствует количеству знаков (слово из одного знака);при записи гистограмм для всех 100 значений входной величины, возможных к отображению (от 00 до 99)на экране индикатора (фиг.3), в блок17 постоянной памяти занесен код пятнадцати, с целью, чтобы каждое новое5 14430 значение входной величины, какое бы малое оно не было, отображалось бы с новой строки,На экране индикатора десятки отоб 5...
Нож для разделки туш животных
Номер патента: 1421286
Опубликовано: 07.09.1988
Авторы: Басенок, Вечер, Конышев, Сидоренко, Филяев
МПК: A22B 5/16, A22C 17/04
Метки: животных, нож, разделки, туш
...1ультразвуковых механических колебаний онначинает излучать механические ультразвуковые колебания. Концентратор 3 увелицивает амплитуду колебаний и передает ихлезвию 4. При этом конец 7 упругогоэлемента, прижатый к жестко закрепленному концу 6, получает импульс, направленный перпендикулярно к торцу концентратора и отскакивает, нагружая упругий элемент 5, что приводит к потере акустического контакта между концами упругогоэлемента. Передача ультразвуковых колебаний после потери акустического контакта между концами упругого элемента 5происходит через сам нагруженный элемент5, в котором при этом генерируютсянизкочастотные колебания. Затем под действием сил упругости конец 7 упругогоэлемента возвращается в исходное положение и цикл...
Дезинтегратор
Номер патента: 1414455
Опубликовано: 07.08.1988
Авторы: Гуюмджян, Конышев
МПК: B02C 13/22
Метки: дезинтегратор
...рабочего органа 4, где под действием центробежных сил отбрасывается на измельчающие элементы 6 первого ряда рабочего органа и разрушается. Двигаясь в кольцевом зазоре первого ряда, частицы разрушившегося материала попадают под удар элементов 7 рабочего органа 5, вращающихся в противоположных направлениях, Крупные осколки разрушаются под действием ударных воздействий иэмельчающих элементов первого ряда рабочего органа 5, а мелкие, подхваченные воздушным потоком, двигаются в радиальном направлении и поступают на последующий ряд ударных элементов, где нх разрушение продолжается, но с более высокой скоростью.Пройдя последовательно все ряды измельчакицих элементов, мелкодисперсный материал рассеивается в центробежном поле инерции...
Способ изготовления заготовок изделий типа колес
Номер патента: 1391786
Опубликовано: 30.04.1988
Авторы: Валетов, Илюкович, Конышев, Королев, Тагунов, Тубольцев, Шумилин, Яндимиров
МПК: B21H 1/04
...центральной и периферийнойчастей заготовки сравниваются, обжатие идет по всей торцовой поверхности, однако вследствие уменьшения величины отношения высоты заготовки кее диаметру (Н/Р), торцовые поверхности увеличиваются в основном засчет радиального течения металла, апереход боковой поверхности на торцыуже незначителем. Таким образом,уменьшая действие сил контактноготрения при окончательной осадке(фиг,З), получаем в результате снижение степени перехода боковой поверхности на торцы заготовки,П р и м е р. Свинцовые цилиндрические заготовки высотой Н =67,0 мм и диаметром В =80,0 мм подвергались предварительной осадке в подкладных кольцах и окончательной осадке на плоских плитах. Степень высоты деформации и размеры колец (определяющие...
Способ предпосевной обработки семян льна
Номер патента: 1380640
Опубликовано: 15.03.1988
Авторы: Басенок, Конышев, Сидоренко, Филяев
МПК: A01C 1/00
Метки: льна, предпосевной, семян
...качественные получают большую дозу, что активизирует их физио-биологическую деятельность, некачественные же семена вообще не тонут, Добав 55 ление в глицерин микроэлементов бора и молибдена повышает под действием ультразвука физио-биологическую деятельность менее качественных семян,так как под действием ультразвукаони активно проникают в поры семян иобеспечивают минимальную ярусностьпосевов,В таблице приведены экспериментальные данные по ультразвуковой обработке семян льна в ряде жидкостей.Из анализа приведенных данныхследует, что оптимальной жидкой средой для ультразвуковой обработки семян льна является раствор глицеринас добавками микроэлементов плотностью1,35 г/см , растворы других веществ3с аналогичной плотностью...
Способ термической обработки центров локомотивных колес
Номер патента: 1379324
Опубликовано: 07.03.1988
Авторы: Антипов, Данченко, Иванченко, Конышев, Мирошниченко, Подольский, Розенталь, Шумилин
МПК: C21D 9/34
Метки: колес, локомотивных, термической, центров
...производятодо 500 С, после чего центры подверогдют отпуску при 500 С в течение2,5 ч. Длительность термообрдботки порежимам 2 - 4 составляет 4 ч 20 минч 25 мин,Остаточные напряжения на внутренней поверхности стрпицы определяютэкспериментально с отделением частиступицы, оборудовдцной розетками тенэоддтчиков с базой 1 О мм. Используюттенэометрический мост. Значения окружных остаточных напряжений (осевыенапряжения пренебрежимо малы) притермической обработке по известномуспособу (режим 1) и с дополнительнымохлаждением внутренней поверхностиступицы по трем вариантам (режимы2 - 4) приведены в таблице. Остаточные Режим обработки напряжения,Н/мм-40 Термическая обработка по режиму 4 соответствует предлагаемому способу с оптимальным значением...
Конвейер подвесной роликовый для термических камер
Номер патента: 1362685
Опубликовано: 30.12.1987
Авторы: Антипов, Вавилин, Конышев, Сафронов, Тюканов, Якобсон
МПК: B65G 13/00
Метки: камер, конвейер, подвесной, роликовый, термических
...9. Дополнительные опорные ролики 10 с консольными осями11 расположены выше консольных осей7 основных опорных роликов 6, Консольные оси 7 и 11 при помощи подшипников 12 и 13 закреплены на раме14, Опорные ролики 6 размещены втеплоизоляционной камере 15, образованной теплоизоляционными элементами, а подшипники 12 находятся внетеплоизоляционной камеры 15. Враще 35ние опорных роликов 6 и 10 обеспечивается расположенным на раме 14 приводом конвейера, имеющим электродвигатель 16, редуктор 17 и цепную передачу 18. Консольные оси 7 и 11на противоположных от роликов 6 и 10концах имеют звездочки 19 и 20, огибаемые цепью 21 с диаметрально противоположных сторон, что обеспечивает вращение роликов 6 и 10 в разныестороны с равными...
Система дистанционного транспортирования и распределения штучных изделий
Номер патента: 1350085
Опубликовано: 07.11.1987
Авторы: Архипов, Афанасьев, Конышев, Пешков, Серов
МПК: B65G 33/04
Метки: дистанционного, распределения, транспортирования, штучных
...образом, что тангенциальный паз 31 расположен над торцовой частью 32 верхнего витка винта 5. Для прижима 27 2и диска 30 на канале 3 выполнены пазы 33 и 34. Окно 1 О выдачи транспортного канала 9 стыкуется с вторым потребителем 35.Работа системы дистанционного транспортирования и распределения осуществляется следующим образом.Изделия (детали), ориентируемые из навала в бункере приспособления 1, подаются гравитационным лотком 2 в питающий канал 3 генератора 4. Механизм 11 поштучной подачи обеспечивает поштучную выдачу деталей в ячейки 6 винта 5, которые передвигаются витками винта 5 в канале 7 и затем выталкиваются торцовой частью 8 винта 5 в транспортный канал 9 по протяженной трассе 12 с горизонтальным 13 и вертикальным 14 участками и...
Способ управления мощностью трехфазной электрокалориферной установки, выполненной на параллельных нагревательных элементах с питанием от управляемого статического преобразователя и устройство для его осуществле
Номер патента: 1334353
Опубликовано: 30.08.1987
Авторы: Демиденко, Егоркин, Конышев, Корнеев, Пивоваров
МПК: H02H 3/16, H02H 7/08, H02P 13/00 ...
Метки: выполненной, мощностью, нагревательных, осуществле, параллельных, питанием, преобразователя, статического, трехфазной, управляемого, установки, электрокалориферной, элементах
...сигналов выполнен на двух транзисторах 32 и 33. Питание генератора 16 и блока 18 управления осуществляется от источников П, 13, 11Исполнительный элемент 19 состоит из выпрямительного моста 34, ключевых элементов, выполненных на оптотиристорах 22-24, и накопительного конденсатора 29. С помощью резисторов 27 и 28 ограничивается фазовоеположение импульсов управления, а следовательно, и уровень выходногонапряжения регулятора мощности. Ограничение Фазового угла производится при шунтировании резисторов оптотиристорами 22 и 23. С помощью светодиодов 25 и 26 осуществляется сигнализация аварийной работы регулятора мощности, которая вызвана сгоранием активных элементов. Оптотиристор 24 используется как ключевой элемент для разрядки...
Устройство для формирования задающих импульсов системы импульсно-фазового управления тиристорным преобразователем
Номер патента: 1332476
Опубликовано: 23.08.1987
Авторы: Айгинин, Егоркин, Егоркина, Конышев, Ягнятинский
МПК: H02M 1/08
Метки: задающих, импульсно-фазового, импульсов, преобразователем, системы, тиристорным, формирования
...(1+,д, + ,08 ), который поступает Одновременно на Вход элемента НЕ 10 и на первый вход элемента И-НЕ.5Формирование задаюших импульсовс частотой ш происходит следующимобразом.Сигналы логических нулей (1, используют не только для формирования 10первых задающих импульсов в серии,но и для Формирования всех последующих импульсов Цы (Фиг, 2 л) черезинтервал 2 Г/ш в диапазоне 5 Г/Зш(фиг. 2 к), Интервал 2 Р/ш формируется 15двумя последовательно включенйымичерез дифференцирующую КС-цепь одновибраторами 14 и 16. Суммарная выдержка времени одновибраторов 14 и16 устанавливается равной 2/т, 20Серия импульсов Ц с выхода элемента НЕ 13 (фиг, За) периодическизапускает одновибратор 14, Его выходные импульсы П формируются длитель...
Снасть для ловли рыбы
Номер патента: 1329724
Опубликовано: 15.08.1987
Автор: Конышев
МПК: A01K 83/00
...икулярцц лесс 1 и кгдлясг кркчцк 6 открытым для рьб.При нцдсечке или пцдмцтке лесы 1 цд пути крцкд 6 может ццвл рс дться нр 1 ят гис 8, з, которое цц может 1 дссиг 1 ься. В этом случае между отражателем 4, црицгирцвдцн 1 м над осрисм 5 крцчкс 6, и нрс 1151 ттиссы 8 вцзникает 1 лотный контакт, причем цятцц копакта лцстдтццнц, чтобы цтржстел 4 це мог свернуться с препятствия 8 тц дсктигдется тем, что цтрджате,ь 4 имсет цлсккую форму и сцей цлоскостьк расшложен цернецикулярцц цдтянутой грузом 2 лесе 1 Если препятствие 8 наклонено исд цтрым уг. лцм к нснрдвлецик движения, отражатель 4, выгибаясь пропеллером, устанавливает с цим плотный цесрываюшийся контакт. При дальнейшем движении вперед со стороны неподвижного нрсиятствия 8 ца...
Устройство для управления выключателем на встречно параллельно включенных тиристорах
Номер патента: 1327249
Опубликовано: 30.07.1987
Авторы: Айгинин, Егоркин, Зильберштейн, Конышев, Ягнятинский
МПК: H02M 5/257
Метки: включенных, встречно, выключателем, параллельно, тиристорах
...ток, оптотиристоры блока 3 при этом открываются и на источник 4 поступает напряжениеО (Фиг,За 1, которое ограничивается по амплитуде и выпрямляется выпрямителем 5. Через диод подается напряжение О, (фиг.Зб) на вход первого элемента И 12, а на вход второго элемента И 13 через диод 9 подается напряжение О(фиг.Зв). Напряжение Ополучейо после ограничения по амплитуде стабилитронами 6 и 7 положительных полуволн переменного однофазного напряжения м О, напряжение О -ограниче" ния по амплитуде отрицательных полу- волн напряжения О . Эти напряжения (От и О ) суммируются и подаютсятна входы элементов И 12 и 13 (фиг.Зг), В данном случае элементы И выполняют только функции пороговых элементов, с заданным уровнем срабатывания О /2, который равен...

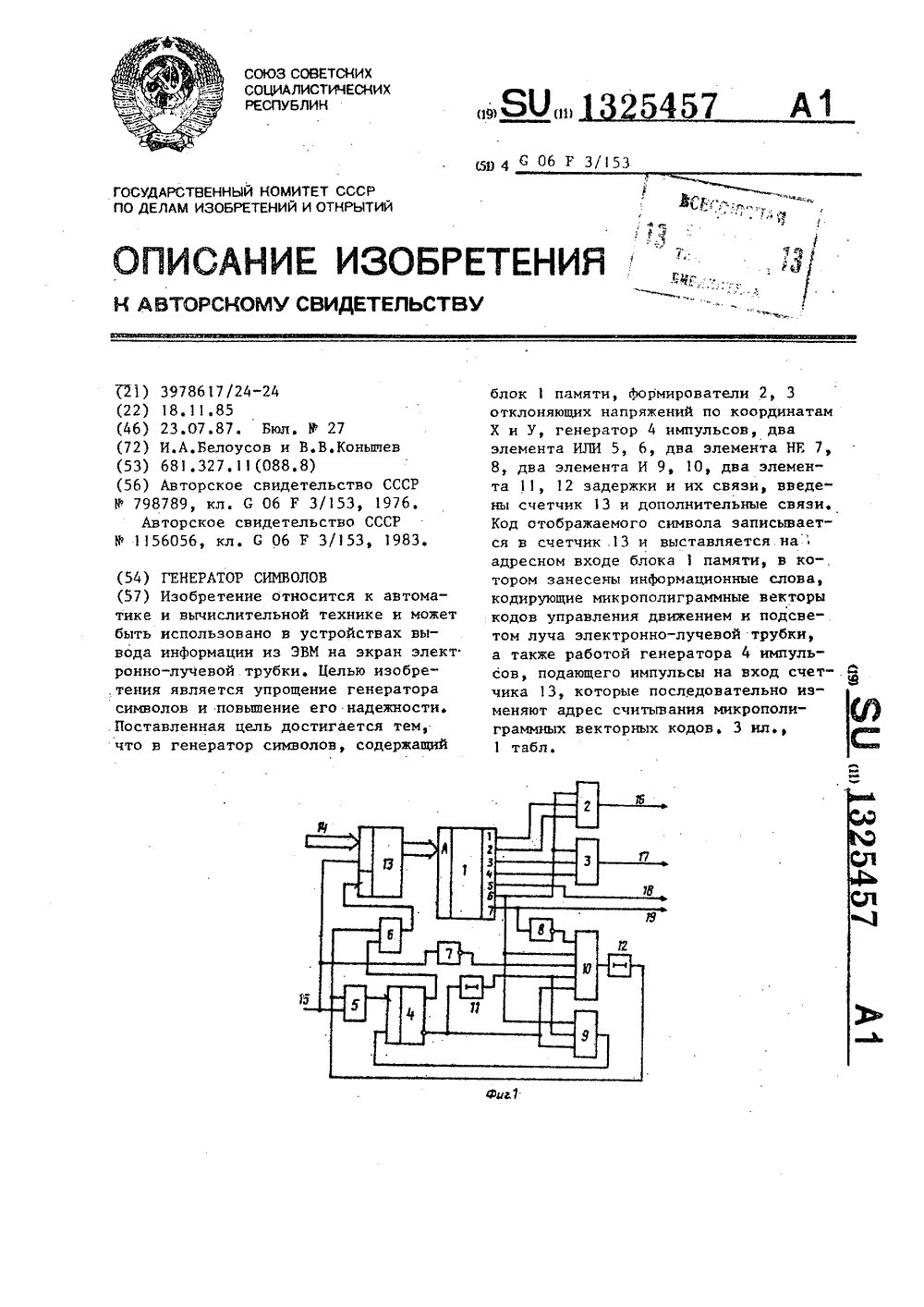

Генератор символов
Номер патента: 1325457
Опубликовано: 23.07.1987
Авторы: Белоусов, Конышев
МПК: G06F 3/153
...информация0010010 (12) и Г)00010 (12), под воз. -действием которой луч Вь 2 свечивает второй и третий векторы символа, С приходом третьего импульса с генератора4 импульсов ца Выходах блока 1 памя 57 6ти Выставляется информация О0 Г 2(1(Г 2 (20), 2 то соответствует 22 оявле 22222 сигнала, устанавливающего лу 2 В цачало зцакоместа, который 22 эрез элемент И 9 22 о окончании импульса блокировки с инверсного выхода генератора 4 импуг 2 ьсов останавливает последний, а также полученный аналогичный сигнал с элемента И 1 О, чадержаццый на элементе 12 задержки, переводит передним фронтом счетчик 13 в следующее состояние, а задним фронтом вновь запускает генератор 4 импульсов. Таким образом, производится ускоренная установка луча в начало...
Устройство для управления многофазным тиристорным преобразователем
Номер патента: 1319203
Опубликовано: 23.06.1987
Авторы: Айгинин, Егоркин, Егоркина, Конышев, Ягнятинский
МПК: H02M 7/155, H02M 7/515
Метки: многофазным, преобразователем, тиристорным
...допуска асимметрии и соответствующие входы блока 45.В блоке 44 в результате дифференцирования логических нулей с помощью дифференцирующих КС-цепей 75,81; 76, 82; 77,83; 78,84; 79,85; 80,86, шунтированных соответственно диодами 87-92, формируют узкие импульсы, длительность которых задается параметрами указанных ЕС-цепей и определяет заданный допуск асимметрии (1, ),Импульсы с блока 44 с первого по пятый подают на входы Б триггеров 5 10 15 О 25 30 35 40 45 50 55 109-128 блока 46 индикации асимметрии импульсов (фиг, 4). Импульсы свторого по шестой блока 44 подаютна вход блока 45, на другие входьэтого блока подают импульсы с выходаблока 43.При отсутствии асимметрии управляющих импульсов (в заданном допускеС) с выходов блока 45...
Штемпельный пресс
Номер патента: 1305350
Опубликовано: 23.04.1987
Авторы: Конышев, Конышева, Федяев
МПК: B30B 11/02, C10F 7/04, E21C 49/00 ...
Метки: пресс, штемпельный
...матричного канала при недостаточной энергии удара для формирования плиты и проталкива- . ния ленты плит вдоль матричного канала служит предохранительный меха ниэм, включающий в себя (фиг. 3) подпружиненный рычаг 26 с головкой 27 в виде скоса, направляющие 28, заслонку 29 с загрузочным окном 30 заслонки, В нижней части предохранительный механизм соединен с возвратной пружиной 31, прикрепленной к корпусу пресса. В верхней части предохранительное устройство имеет углубление 32, выполненное на штемпеле и выступ 33 со скосом, выполненный на корпусе, Количество таких предохранительнык механизмов соответствует количеству загрузочных окон, сое13053 диняющих верхнюю часть камеры прес-.сования с загрузочной камерой 1 например, в заявляемом...
Устройство для быстродействующей защиты тиристорного преобразователя электропривода с обмоткой возбуждения
Номер патента: 1297161
Опубликовано: 15.03.1987
Авторы: Карпов, Конышев, Розенцвайг, Филиппов
МПК: H02H 7/12
Метки: быстродействующей, возбуждения, защиты, обмоткой, преобразователя, тиристорного, электропривода
...к силаному тиристору, проводящему анарийный такс 5 нентильной группы 9, запирая этот тиристар и прекращая развитие аварии. Если сочетание сигналов 1-1 появляется на входах схемы 42 совпадения (н преобразователе проводит ток вентиль 10), то включается усилитель 44, кото. рый открывает тиристар 13 блока коммутации аварийного тока, тиристор 19 блока динамического торможения, ткристор 23 блока коммутации обмотки Возбуждения. Напряженке разрядного конденсатора 14 прк этом прикладывается к силовому ткристару, проводящему ток из вентильной группы 10, запирая его и прекращая развитие аварии.Б электрапркводе постоянного токааварийные процессы возникают также В режиме статической перегрузки, при исчезновении питающего напряжения, г:рабое...
Рыболовный крючок
Номер патента: 1292686
Опубликовано: 28.02.1987
Автор: Конышев
МПК: A01K 83/00
Метки: крючок, рыболовный
...бы надеванию насадки. Для изготовления крючка может быть использована проволока.Рыболовный крючок используют следующим образом. При подсечке и рывках при ее вываживании змеевидно изогнутый участок 1 крючка работает как пружина растяжения. Кроме того, при лове рыбы удочкой, снабженной таким крючком, его змеевидно изогнутый участок 1, размещенный на цевье 2, придает насадке характерную для живой приманки форму, имитирующую ее движение. При выполнении змеевидно изогнутого участка 1 крючка с изгибами, расположенными в ппоскости, перпендикулярной плоскости поддева 4 (фиг. 7), крючок с насацкой может лежать на дне поддевом 4 вверх, что создает лучшие условия для подсечки рыбы при лове ее с дна. В этом случае обеспечиваются...
Устройство для подвода энергии к подвижному объекту
Номер патента: 1274048
Опубликовано: 30.11.1986
Авторы: Архипов, Афанасьев, Зудин, Конышев, Серов
МПК: H02G 11/00
Метки: объекту, подвижному, подвода, энергии
...образом. При движении потребителя 3 в сторону от кареток головная каретка 4 передвигается по направляющей 1 вытягивающимся тяговым тросиком 8. При этом компенсация взаиморасположения пути токоприемника и направляющей токоподвода достигается гибкостью связи кронштейна и каретки 4 и дальностью вытяжки троса с кабелем, так как шлейф имеет провис 2 ми более При движении токоприемника 3 в противоположную сторону головная каретка 4 толкается пластиной 7 в каток 11. При этом компенсация погрешности взаиморасположения путей обеспечивается путем поворота эксцентрично установленного на стержне 10 катка 11 и перекатывании его по пластине 7. При этом стержень 10 поворачивается в подшипниках 13 качения,В момент соприкосновения катка ,11 с...
Установка для предпосевной обработки семян
Номер патента: 1258347
Опубликовано: 23.09.1986
Авторы: Басенок, Конышев, Мадраимов, Сидоренко, Филяев
МПК: A01C 1/00
Метки: предпосевной, семян
...кассете 9 выполнено два упора 25 (фиг. 2), контактирующие с планками 26, которые обеспечивают установку кассеты по высоте в ванне 1.Установка работает следующим образом.Ванну 1 (фиг. 1) до заданного уровня заполняют водным раствором с микроэлементами. Затем в ванну 1 опускают кассету 9, при этом ролики 4, перемещаясь по скосам планок 3, поворачивают рычаги 5 со створками 7. При дальнейшем опускании кассеты 9 ролики 4 перемещаются по вертикальной стороие планок 3, при этом створки 7 больше не открываются и, когда упоры 25 (фиг. 2) войдут в контакт с планками 26, кассета 25 30 35 40 45 50 устанавливается в ванне. Затем в кассету 9 засыпают заданную по весу партию семян, Посредством ручки 15 ультразвуковой преобразователь 10 со...
Устройство для испытания образцов в условиях трехосного нагружения
Номер патента: 1257452
Опубликовано: 15.09.1986
Авторы: Иноземцев, Кондратенко, Конышев
МПК: G01N 3/10
Метки: испытания, нагружения, образцов, трехосного, условиях
...9 и между частью 3 корпусаи крышкой 5. Фиксаторное кольцо 9имеет Фигурные прорези 16 под винты 10 прорези 7 под шпильки 1упоры 18 и ручки 19, На крышке 5 выполнены упоры 20, Для кон"роля напряженного состояния образца 1 служатультразвуковые греобразователи 21размещенные на крышках 4 и 5, Прокладка 22 размещена между частями 2и 3 корпуса. Устройство работает следующим образом.Нижнюю часть 2 корпуса с втулкой 13 устанавливают на крышку 4, закрепляют винтами 10 и через кольцевую прокладку 22 устанавливают верхнюю часть 3 корпуса, После этого во внутренней полости камеры формуют об 52 2разец 1 из бетонной смеси и устанавд ливают крышку 5 с диафрагмой 6 и остальные элементы устройства.Обжатие образца 1 в горизонтальной плоскости...
Способ определения комплексного коэффициента отражения свч устройства
Номер патента: 1237994
Опубликовано: 15.06.1986
Авторы: Каменецкий, Конышев
МПК: G01R 27/06
Метки: комплексного, коэффициента, отражения, свч, устройства
...11 на сумматор 13, на второй вход которого поступает сигнал отраженнойволны Ь, На вь 1 ходе сумматора 13 формируется сигнал Ь-аВыход сумматора 13 является пятым входом двенадцатиполюсника 2.Кроме того, сигнал падающей волны а поступает на вход сумматора 14, на второй вход которого поступает сигнал отраженной волны Ь. На выходе сумматора 14 формируется сигнал а+Ъ. Выход сумматора 14 является четвертым входом двенадцатиполюсника 2. Выход преобразователя 9 падающей волны является третьим входом двенадцатиполюсника 21Сигнал а с третьего входа двенадцатиполюсника 2 поступает на одиниз входов фазометра 5, На другойвход фаэометра 5 через переключательпоочередно подаются сигналы с четвертого (Ь+а), 5-го (Ь-а) и 6-гоч(Ь+)а) входов...
Способ изготовления крупногабаритный пружин
Номер патента: 1234018
Опубликовано: 30.05.1986
Авторы: Конышев, Маслов, Редькин, Шаврин, Щербаков
МПК: B21F 35/00
Метки: крупногабаритный, пружин
...термической обработки пружин примененяют отпуск.1234018 15 Составители К) С ов Гсхрсл И Верее Корректор Л. Ференц 1 н раж 655 олпдснос ВНИИПИ Государственного комитета СССР по делам изобретений и о) крытий 113035, Москва, Ж 35, Раугнская наб., л 415 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Релдктор Л. ОгдрЗд кдз о 67 Ч 10 Изобретение относится к технологии машиностроения и может быть использовано в производстве пружин в горячем состоянии из закаливаемых марок сталей, работаюцих при любых нагрузках.Цель изобретения повышение качесгва пружин.На чертеже приведена схема осуществления способа.На схеме приняты следующие обозначения: 1,2высокотемиературная термомеханическая обработка (ВТМО) прутка (2 отпуск стабилизирующий); 3 --...
Устройство для ориентированной выдачи деталей
Номер патента: 1232457
Опубликовано: 23.05.1986
Авторы: Архипов, Афанасьев, Конышев, Пешков, Серов
МПК: B23Q 7/02
Метки: выдачи, ориентированной
...по окружности которых установлен закрепленный неподвижно отсекатель 12 в виде плоского кольцевого сегмента; Рядом с барабаном 1 перпендикулярно его оси установлен кинематически связанный (с помощью например, редукторых передач) с валом барабана 1 транспортер 13 в виде винта, снабженного кожухом 14, 2324572 концом. 5 10 15 М 25 ЗО 35 4 О Для передачи деталей из окна 11вьгруэки кармана 10 в синхронно подходящие ячейки транспортера 13 каотсекателе 12 закреплен лоток 15 выгрузки, содержащий круговой вырез 16.В барабане 1 имеются эона загрузки ка длине окон 3 загрузки, зонавыгрузки на длине окон 4 выгрузки изона накопления между окнами 3 и 4.В зоне загрузки барабан 1 выполненконической формь,Устройство работает следующим образом.Детали,...
Способ дистанционного измерения цвета
Номер патента: 1223052
Опубликовано: 07.04.1986
Авторы: Березовой, Данильченко, Конышев, Костриков, Тищенко
МПК: G01J 3/46
Метки: дистанционного, цвета
...с помощью соответствующего набора объективов изображение изучаемого объекта 1 проецируется на фотопленку 4.По полученным изображениям на фотопленке 4 определяют оптическуюплотность изображения элементов (например, денситометром или микроден.ситометром) исследуемого объекта ипо ней соответствующие координатыцвета,Для повышения точности измеренияцвета .элементов иэображения используются четыре светофильтра, что позволяет реализовать четыре цветокодироваиных (цветоделенных) световыхпотока. Выбор светофильтров 2 осуществляется с учетом спектральной чувствительности фотоматериала и спектрального пропускания объектива и других 5 элементов оптической системы.Выбор четырех каналов определяется наличием двугорбой спектральнойзависимости...
Устройство для ориентации изделий
Номер патента: 1207719
Опубликовано: 30.01.1986
Авторы: Архипов, Афанасьев, Зотов, Конышев, Серов
МПК: B23Q 7/02
Метки: ориентации
...трубы, внутренний диаметр ко" торой на конструктивный зазор больше диаметра окружности, описываемой наружным диаметром радиальных лотков 5, Для обеспечения деления деталей, например, на два потока торцовые стенки б,каждого лотка 5 отогнуты вдоль оси барабанав противо. положные стороны попеременно: стенки о одного лотка 5 в одну сторону стенки 6 следующего по окружности лотка 5 в другую и так далее таким-. образом, что окна 8 выгрузки лотков 5 располагаются в пространстве в шахматном порядке.На кожухе-ограничителе 12 рядом с одним окном 13 выгрузки выполнено второе окно 14 выгрузки деталей, причем окна 13 и 14 выгрузки располагаются соответственно в одну и другую стороны раздвинутым окнам 8 выгрузки лотков 5 с отогнутыми стенками...
Способ управления термообработкой полос из аустенитной нержавеющей стали в проходной печи
Номер патента: 1194899
Опубликовано: 30.11.1985
Авторы: Владимиров, Константинова, Конышев, Милованов, Никитин, Трусов, Фишер, Шабуров, Шлямнев, Шматко
МПК: C21D 11/00
Метки: аустенитной, нержавеющей, печи, полос, проходной, стали, термообработкой
...марок 12 Х 18 Н 1 СТ и08 Х 18 Н 10 Т ( 8 403, оэ 52 кг/мм).-ьТ Мте е от начала печи расстоя до зоны структур илипревраще , м,акт вар,ература полосы вначала структурфазовых превраще фазовыхаки т и, град/ми аков Задавшись уровнем механических свойств аустеннтной стали, близким к границам ГОСТ 5582-75, по относительному удлинению (1 = 1,б) и решив (1) относительно температуры термообработки, получим температуру термообработки, обеспечивающую эти свойства Сравнивая полученную требуемую температуру полосы термообработки аустенитной стали с текущей температурой полосы стали и корректируя скорость протяжки в сторону равенства текущей температуры с заданной, получим равные механические свойства на всем обрабатываемом сортаменте полос, всех...
Формирователь серии импульсов
Номер патента: 1182644
Опубликовано: 30.09.1985
Авторы: Айгинин, Егоркин, Егоркина, Конышев, Ягнятинский
Метки: импульсов, серии, формирователь
...дифференцирующей цепи 5 Ьормируют вторые "логические нули" Ц (фиг.2 д), момент времени й ). Последние используются для запуска одновибратора 6, выходные импульсы которо 57 го Н (фиг.2 е) длительностью - , зад. ние фронты которых используются для формирования третьих "логических нулей" Ц(Ьиг.2 ж), Третьи "логические нули" У запускают одновибратор 8, длительность его выходного импуль 57са также равна - (Ьиг. 2 з) .ШИМПгде- суммарная длительность выходных импульсов одновибраторов 13 и 15, рав 27ная - , где ш -ш5пульсность силовойсхемы тиристорногопреобразователя(при использованииформирователя дляформирования задающих импульсов системы управленияпреобразователя),- длительность выход ного импульса одновибратора 4 (равна(2 ли.9 -...
Установка для изготовления тепловой трубы
Номер патента: 1177652
Опубликовано: 07.09.1985
Авторы: Конышев, Крупенчук, Макаревич, Сенин, Шелег
МПК: F25B 45/00, F28D 15/02
...герметичного контакта. После 25 этого осуществляют .удаление неконденсирующихся газов из заготовки трубы потоком пара из бака 2 через паропровод 6 и внутреннюю полость трубы. Затем подают в трубу порцию жидкого теплоносителя из дозирующей емкости 1, после чего снова включают приводы 12 и окончательно герметизируют торцы трубы 5 с помощью ребер 25 и "притупленной" вершины 27 выемки в матрицах, Затем матрицы разводят обратным ходом приводов 12 и поворачивают планшайбу 17, подавая в рабочую зону новую заготовку 19 трубы 5, выталкивают тепловую трубу приводом 20 и новой заготовкой 19 в тару готовой продукции.Управление предлагаемой установкой (автоматом) осуществляют с помощью времяпрограммных механизмов и бесконтактных индуктивных...
Устройство для многократного волочения металлических изделий с применением радиальных ультразвуковых колебаний
Номер патента: 1161210
Опубликовано: 15.06.1985
Авторы: Басенок, Булавин, Конышев, Кулак, Сидоренко
МПК: B21C 3/00
Метки: волочения, колебаний, металлических, многократного, применением, радиальных, ультразвуковых
...2 с излучателем радиальных колебаний; 20 - эпюрарадиальных ультразвуковых колебаний диска,21 - эпюра ультразвуковых колебаний диска3, стержней 10 с полуволоками 11, 13 и 4012,14; 22 - эпюра низкочастотных колебанийстержня 10 с полуволокой 12,23 - эпюра низ.кочастотных колебаний стержня 10 с полуво.покой 11.Устройство работает следующим образом. 45Конец проволоки 24 со сматывающего барабана (не показан) заправляют в полуволоки12 и 13, пропускают по направляющим роликам(не показаны), заправляют в полуволоки 11и 13, пропускают по направляющим роликам 50(не показаны), заправляют в волоки 4 и 5,пропускают по направляющим роликам (непоказаны), заправляют в волоки б и 7 и закрепляют на тянущем барабане (не показан),Винтами 15 через скобы 6...
