Кобозев

Номер патента: 1393358

Опубликовано: 07.05.1988

Автор: Кобозев

МПК: A01G 25/09

Метки: агрегат, дождевальный

...свя"зей 32 с проушинами 33, в которых ус"танавливаются крепежные штыри 34.Намоточное устройство 2 выполненов виде двух барабанов 35, закреплен 1393358ных на оси 36, зафиксированной на раме 37 дождевателя 1.На гидранте 7 установлен патрубок 38 для соединения с клапаном-предос 5 хранителем 8. Клапан-предохранитель 8 состоит из трубы 39 с быстросборной муфтой 40,в которой установлен разгруженный дисковый затвор 41, ось 42 которого с помощью кривошипа 43 10 соединена со штоком 44 нагруженного гидропривода 45, выполненного, например, в виде мембранной камеры,закрепленной шарнирно на трубе 39 с помощью кронштейнов 46. Гидропривод 15 45 соединен с атмосферой и предкла- " панной полостью трубы 39 с помощью трубок 47 и 48 через...

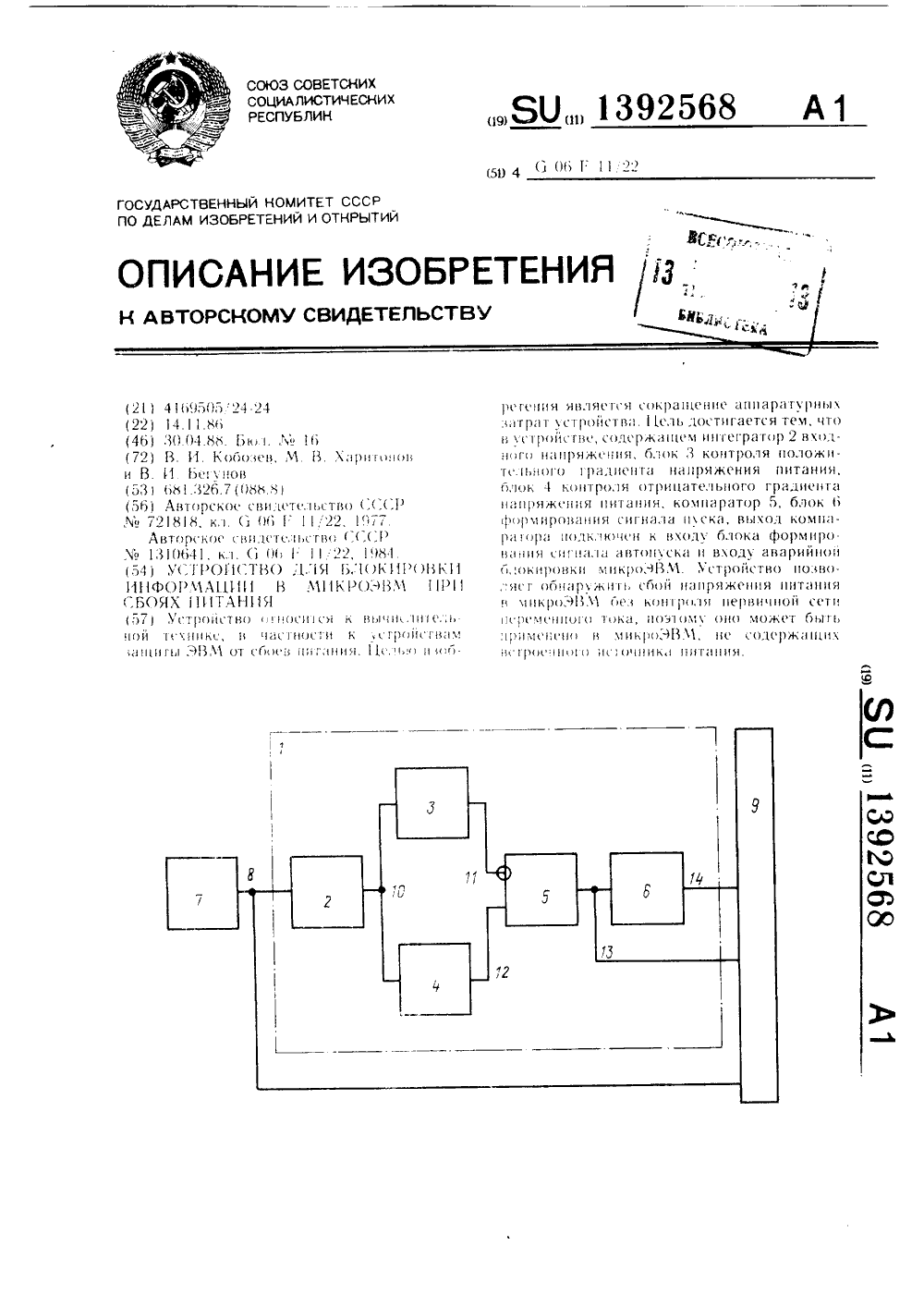

Номер патента: 1392568

Опубликовано: 30.04.1988

Авторы: Бегунов, Кобозев, Харитонов

МПК: G06F 11/22

Метки: блокировки, информации, микроэвм, питания, сбоях

...линии 14 цолклк)чн к олу чикрц,-)ВМ ).;) с гнйс гво р(360 тс)с г с,селукИИм 06 рдзцч.11 ри влгск)сс 1 и и 11 ЕЗ 11 и 51 (1 ряж 11 с3 Е)Х 0,ЕС И НТСГРЕ 10 Р 3 2) 13 (1 Ч И Нс 3(Т Рсс("И, сР(361- 30 тьсвдст 6,цл,1, сигндл цц,ИнинНцст) идет ц;4 инвергирук)ций вход комн;ср;3)ор; 5 110 кс)лькч 65 цк 4 нс ныл 3 сз си 14 Ел 3, лцлН 4.рдтцр 5 фцрчирут сигндл двдрийнцс вы клк)чения л(илро,=)11 М нц линии 11, лосорыи НОСТЛ Нс 4(.Г Г;К,+,С НД фОРМИ)цвс 1 Т(.,1 Ь , НР). 3 Нят СТВУ 51 ВЫ;Ес 1 ЧСИНД цсс 1 В ГОНЛ СК(3. 11)С ЛС СТЗ 1 ОВ (.1 И 51 110 МИ 11 с)Г 1 ЬНГ Н 1 Р 51+(.31 Я 11- тзния и нрекрдц,ения го рцсгд 6,(цкусгднзвливдет вьсхцлноц сиги;сл, рдвныи ндцря.,кецисо покоя 6 лцлос) 3 и 4. Елцлц;ре)гцр 5 ОТК.К)ЧДСГ 51, СН) Чс)51 СИЕ 3(1 ЕВДР 31 И...

Номер патента: 1392313

Опубликовано: 30.04.1988

Авторы: Грицинин, Кобозев

МПК: F25D 1/00, F25D 13/00

Метки: продуктов, хранилище

...а только ниже предлагаемого уровня заполнения емкости 4 раствором. Благодаря этому по гидрофобному покрытии теплоизолятора соли неподнимаются. Пленочное покрытие 36необходимо для предотвращения утечкираствора соли только в момент заполнения ледника, В дальнейшем глина лода в качестве хладагента используют насыщенный раствор соли, являющейся удобрением, растворяющейся с поглощением тепла, вызывающей при больших концентрациях пептизацию(разбухание) глинистых коллоидов. Это необходимо, чтобы раствор соли можно было менять, используя его на удобрение, поскольку поглощение тепла идет только в процессе растворения.Замену раствора можно производить при недостатке естественного холода, В таком насыщенном растворе предотвращается...

Номер патента: 1391738

Опубликовано: 30.04.1988

Авторы: Будаговская, Гордеев, Кобозев

МПК: B07C 5/342

Метки: машиной, сортировочной

...Зоны разделены между собой линейными решающими функциями общего видаЬ, - 1 с + 1 с Е + й Р +. ,+где х - номера зон;п - число зон (товарных сортов);К, - Е , - коэффициенты решающейфункции,Конечной целью устройства являет"ся вычисление коэффициентов 1 репшающих функций для всех четырех товарных сортов. Для этого результатыизмерения плодов первой контрольнойгруппы, относящейся к первому товарному сорту, через распределитель 8,задающий адрес оперативных запоминающих устройств (ОЗУ), запоминаютсяв ОЗУ 9, После пропуска через устройство И плодов в ОЗУ 9 записываетсяинформация об И ф п признаках показателей качества, образующих статистическую зону первого товарного сорта.Признаки показателей качества плодоввторой контрольной группы,...

Номер патента: 1384280

Опубликовано: 30.03.1988

Авторы: Гераскин, Кобозев, Колесников, Метельский, Пеньков, Хейдорф, Якушев

МПК: A01G 25/02

Метки: аппарат, дождевальный

...стыка, и предотвращающая его саморазборку. Трубчатые элементы стволов соединены с помощью боковых пластин 44 и регулируемых растяжек 45 так, что образована жесткая пространственная ферма. Вращение аппарата обеспечивается углом установки дефлекторных насадок 12, причем каждая закреплена на цилиндре 46 с отверстием 47, который надет на ствол 10 и расположен над отверстием 48 в ней между двумя съемными упорами 49 и 50. Между цилиндром 46 и упором 50 установлена пружина 51, благодаря которой дефлекторная насадка 12 фиксируется в любом положении. Цилиндр 46 по торцам снабжен манжетодержателями 52 с манжетами 53.Дождевальный аппарат работает следующим образом,Вода подается в нижний перфорированный патрубок 2 нижней части 4 вертикальной...

Номер патента: 1382708

Опубликовано: 23.03.1988

Авторы: Кобозев, Лилеев, Приходько, Сазонов

МПК: B61D 7/16

Метки: запорное, крышки, люка, полувагона

...д элемента 6 являетсянаправляющей для ветви 6 фиксатора7 при ее перемещении. Верхняя граньэлемента 6 расположена горизонтально,0а нижняя д - под углом 25-30 отно 45сительно верхней грани. Основаниеэлемента 6 является упором для запирающего выступа в фиксатора 7 и сопряжено с нижней гранью в закруглением,Упорный элемент 6 закреплен относительно здкидки 1 с зазором 10 для размещения здпирающего выступа В фиксатора 7, достаточного для поворота55 закцдкцв шарнире до полного выхода ее верхнего зуба из положения упора в верхпою полку опорного кронштейна 4 для крашки 5 люка. В закрытом положении запирающий выступ в фиксатора 7 размещен в за" зоре 1 О с одновременным упором в элемент 6 и закидку 1. Фиксатор устанавливается по полностью закрытому...

Номер патента: 1380714

Опубликовано: 15.03.1988

Автор: Кобозев

МПК: A23K 3/02

Метки: зеленой, консервирования, массы, растений

...зеленуюмассу укрывают теплоизолируошимматерияом (соломой), продолжаяири этом охлаждение силосуемой массы. Укладывают 2-й ряд труб, смещаяих я шахматном порядке относительнотруб 1-го ряда. Зятем продолжают закладку, трамбовку и охлаждение массы, З 0Как только ее слой достигнет 80 см,укладывают солому и 3-й ряд труб,смещая их относительно 2-го ряда.Затем продолжают закладку, трамбовку и замораживдцие следующего соязеленой массы. Высота верхнего слоязеленой массы должна быть не болееО см. По окончании закладки кормав хранилище проводят теилоизо яциюи герметиэапию хранилища, продолжая аЬзамораживание и накопцение х оддзаложенной ма.сь. 0 хлдждение мас.ыведут до достижеция ею температуры,равной температуре хла;агента.После этого торцы труб...

Номер патента: 1380713

Опубликовано: 15.03.1988

Автор: Кобозев

МПК: A23K 3/00

Метки: зеленых, консервирования, кормов

...смесь бензойнойкислоты и поваренной соли из расчеМасляная кислота, . Как нидно из табл. 1, консервирование силоса по примеру 1 снижает потери сухого вещества до 8,6 гсырого белка до 13,47, против 10,8 и 157. по известному способу,П р и м е р 2, Способ осуществляют аналогично примеру 1 за и ключета 1,2 кг бензойцой кислоты ц 4 кгпонаренцой соли ца тонну. Поступление силосуемой массы контропируютвзвешиванием транспортных средств,Массу перемешивают, разравцинают итщательно трамбуют. Перед заполнением траншеи верхний слой (40 см)обрабатывают смесью бензойной кислоты и поваренной солью, причем ца каждую тоцну приходится 3,5 кг бензойной кислоты,3,5 кг понареццой голии 0,5 л бактериальной закваски, После заполнения траншеи ее...

Номер патента: 1380679

Опубликовано: 15.03.1988

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: дождевальный, шлейф

...38, соединяе 5мых между собой с помощью винтов 39и съемным, При этом его центральнаяпроходная труба 40, на флацце которойзакреплен дождеватель 3, соединен струбой 1 водопроводящего трубопровода такой же муфтой, что соединительные муфты труб 1 или водоприемныемуфты 4.Вертикальные стойки 41 стабилизатора 2 закреплены на трубе 1 с помощью трубчатых муфт 42 посредством,например, самофиксирующихся фиксаторов 43, т.е. штырей, которые для удобства и надежности выполнены в видетрубки 44, в которой с помощью свободного тросика 45 закреплен наконечник 46,Дождевальный шлейф работает следующим образом.Трактор-буксировщик с помощью тяги перетаскивает шлейф на позицию1при этом благодаря гибкости стыковтрубы 1 копируют рельеф местности,лыжи 11 и...

Номер патента: 1379172

Опубликовано: 07.03.1988

Авторы: Кобозев, Плуцис

МПК: B61L 17/00, B61L 17/02, G01P 3/64 ...

Метки: движению, подвижного, сопротивления, состава, электрического

...выходами к одним входам блока 2 определения расстояния выбегд, пройденного в зоне разгона, и к блоку 3 сравнения скоростей, подключенному одним выходом к одному из входов комму. татора 4 напряжения в контактной сети 5, другим выходом к другому входу блока 2 и одному из входов блока 6 измерения времени выбега. В зоне остановки контрольного участка расположен блок 7 определения точки остановки подвижного состава, связанный с входами блока 8 определения расстояния, пройденного в зоне остановки, и сигнализатор 9 остановки, подклкченный выходом к другому входу коммутатора 4 и другому входу блока . Выход блока 6 блоков 2 и 8 и сигнализатора 9 поггк;гкиены к входам блока 10 вычисления сопротивления движению. Блоки 2 и 8 реализованы на...

Номер патента: 1377208

Опубликовано: 28.02.1988

Авторы: Гордеев, Горшенин, Кобозев, Ларшин

МПК: B65B 25/04, B65B 35/40

Метки: плодов, подачи, порядной

...и 7 поднимались между прутками 2 волнового конвейера, разделенного на паралельные каналы продольными перегородками 15, В центре каждого канала, образованного продольными перегородками 15, расположены в окнах 12 .датчики 1 О, а над ними расположены источники 16 света. Каждый Фотодатчнк 10 следяющей системы (фиг.4) подсоединен к входу усилителей формирователей 17 и нагрузочных резисторов 18, В свою очередь выходы усилителей формирователей 17 подсоединены к элементу ИЛИ 18 и И 9, число входов которых соответствует числу каналов конвейера 1. Вьмод элемента ИЛИ 18 подсоединен к первому, а вьгход элемента И 19 - к второму входу электронной заделки 20 (КЯ-триггера), вьмод которой соединен с исполнительным реле 21, контакты 22 (К) которого...

Номер патента: 1375233

Опубликовано: 23.02.1988

Авторы: Грицинин, Кобозев

МПК: A23K 3/00

Метки: кормов, сочных, хранения

...после затвердения составляет 35 кг/м . При этом в качестве отвердителя применяют консервант ИБ, 20 представляющий собой водный раствор смеси серной и соляной кислот - по 0,93 л воды на 1 л НЗО (плотность 1,83) и 1,43 л НС 1 (плотность 1,14), и добавляют его в раствор пенообразователя до получения кислотного числа не менее 20 мг КОН на 1 мл раствора. Затем наносят второй слой пенопласта 10 см с плотностью пенопласта 15 кг/м . Через два месяца после закладки силоса наносят слой не более 5 см мелкопористого пенопласта (плотность 35 кг/м), при этом в первую очередь заполняют им трещины.Качество хранения силоса оценивают по результатам химического анализа верхнего слоя (40 см) корма.Результаты испытаний приведены в табл. 1.1375233...

Номер патента: 1372306

Опубликовано: 07.02.1988

Авторы: Кобозев, Плуцис

МПК: G05F 1/569

Метки: полупроводниковый, постоянного, стабилизатор

...резистор 5,один вывод которого подключен к эмит Отеру транзистора 3, блок 6 управления, второй 7 и третий 8 резисторы,стабичитрон 9, включенный междуэмиттером транзистора 3 и резистора8, к которому подключена одна обкладка ь )цдецсатора 10, другая Обкладкакоторого подключена к резистору 7,тре гий транзистор 11, включенныймежду резистором 5 и коллекторомтранзистора 3,П)Упроводниковьп стабилизаторПОгтс яц 5)ого напряжения работает следующим образом,К момент подключения источника 1питания к схеме стабилизатора проис 35ходит вряд конденсатора 10 и нарезисторе 7 появляется потенциал,достат;5 ций для Отпирания транзистора 11. ПО пепи резистор 5 - транзистор 11 . )хда стабицизатора пОстУ 40пает и его циход. При этом схема 6управления...

Номер патента: 1371630

Опубликовано: 07.02.1988

Авторы: Гераскин, Игнатова, Кобозев, Кузнецова, Малинникова, Метельский

МПК: A01G 25/09

Метки: быстросборная, дождевальная, передвижная

...в паз. Клапан 44 снабжен конусом47, входящим ц водовыпускной цилиндр 36Распределительные трубопроводы 14 состоят цз есцьев, длина когорых рдвцд рдс 13716303стоянию между дождевальными шлейфами 17, которые снабжены карусельными дождевателями. Звенья распределительного трубопровода 14 снабжены по концам сферической лыжей 48. На одном из концов каждого звена распределительного трубопровода установлен гидрант 51, к которому с помощью колонки 52 шарнирного сочленения 53 подсоединена водоприемная муфта 54 дождевального шлейфа 17, причем на этом же конце звена трубопровода 14 патрубок 50 выполнен в виде гидранта, а муфта 55 П-образной трубы 13 - в виде водозаборной колонки.На каждом патрубке 49 и 50 выполнены фиксаторы-проточки 56,...

Номер патента: 1357513

Опубликовано: 07.12.1987

Авторы: Гераскин, Кобозев, Кузнецова, Метельский

МПК: F16K 3/02

Метки: задвижка

...винтов 10, размещенных вгайках 11, жестко закрепленных по периме гру входного патрубка 1, и вкронштейнах 12, установленных на наружной поверхности цилиндрическогоклапана 3. Во входном патрубке 1 установлен обтекатель 13, в выходномпатрубке 2 - обтекатель 14, а седло6 снабжено обтекателями 15 и 16,7513 5 10 15 20 25 Формула изобретения З 0 Задвижка, включающая корпус свходным и выходным патрубками, цилиндрический клапан седло клапана,закрепленное в корпусе посредствомребер, приводной механизм и уплотни. тельные элементы, о т л и ч а ющ а я с я тем, что, с целью повышения надежности при одновременномснижении металлоемкости и улучшениигидравлических характеристик, онаснабжена обтекателями,козырьком иупором, причем входной и...

Номер патента: 1354006

Опубликовано: 23.11.1987

Авторы: Грицинин, Кобозев

МПК: F25D 13/00, F25D 3/02

Метки: продуктов, хранилище

...часы солнечные лучи улавливаются боковой поверхностью трубы 26, в более поздние часы в летнее время или в полдень зимой максимально действует нижняя обечайка 55, при этом лучи солнца, падающие на другие поверхности, как правило, отражаются на нижние поверхности вышележащих обечаек 55. Ближе к полудню поглотительное действие нижней обечайки 55 ослабевает, зато увеличивается действие вышерасположенных обечаек, Вытяжная труба 26 установлена на солнечной стороне хранилища, а воздухозаборник 48 - на теневой.Хранилище работает следующим образом, Ледник 9 в виде траншеи заполняется водой до уровня, который контролируется трубкой 17. Задвижка 16 на водосбросе 14 при этом закрыта. В зимнее время, если в хранилище или в какой-либо одной его...

Номер патента: 1343461

Опубликовано: 07.10.1987

Авторы: Гайдаенко, Кобозев, Панасенко

МПК: H01H 77/10

Метки: автоматических, выключателей, токоограничивающее

...размыкаются, а появляющаяся при этом дуга по дугогасительным рогам 4 входит в дугогасительную камеру 5. Другие пары контактов в этих полюсах за счет указанных сил взаимодействия контактодержателей и нажатий от контактных пружин 7 прижимаются друг к другу и относительно их линии касания происходит вращение контактодержателя 6 подвижных контактов 2, штифты 8 которых при этом перемещаются в пазах изоляционного корпуса 1. Рассмотрим, как могут распределяться токи в полюсах по величине Это представляет интерес для анализа работы среднего полюса в случае, если направление тока в нем будет противоположным направлению тока в двух соседних полюсах, При этом имеется ввиду, что длительность протекания тока определяется временем отключения цепи...

Номер патента: 1339683

Опубликовано: 23.09.1987

Авторы: Гайдаенко, Кобозев

МПК: H01H 33/08, H01H 73/18, H01H 9/34 ...

Метки: деионной, дугогасительная, камера, решеткой

...градиента напряжения на электрицеской дуге при отклюцении токов короткого замыкания при одновременном сьижении металлемкости. 10На чертеже представлена ду гогас лтельная камера, общий вид.Дус)гасительпая камера содержит пакет пластиниз элскроизоляционного материала с 1.1-образным вырезом, закрепленных в электризоляционных стенках 2. Торцы пластин, образуюпсие 1.)-образный вырез, бхвацены скобами 3 из ферромагнити )атериа;а. Формула изобретения 20. Дугогасительная камера с деионнойрешеткой, состоящая из ряда пластин с 1)-образным вырезом, закрепленных дрхг над другом в стенках из электроизоля ционного материала, отличающаяся тем, цто,с целью повышения эффективности дугогашения путем обеспечения высокого градиента напряжения на...

Номер патента: 1333985

Опубликовано: 30.08.1987

Автор: Кобозев

МПК: F24F 7/02, F24J 2/42

Метки: вентиляционное

...2 имеет коническое основание 12, сужающийся патрубок 13 и прозрачную оболочку 14. В прорезях набоковой поверхности основания 12 помещены полусферические корпуса 15 сфторопластовыми шариками 16, контактирующими с кольцом 10, Корпуса 15равномерно расположены по окружностии обеспечивают создание эжектирующегозазора 17 между основанием 12 и кольцом 10, при этом шарики 16 подвержены обдуву воздухом, Основание 12 ипатрубок 13 покрыты черной краской.При повороте насадка 2 его основание12 закрывает оболочку 14 от ветра.1Основание 12 насадка 2 и большоеосновачие 18 конуса 5 соединены меж 33985 2ду собой тягами 9, равномерно расположенными по периметру и закрепленными на основании 18 при помощи регулировочных крючьев-винтов...

Номер патента: 1329647

Опубликовано: 15.08.1987

Авторы: Грицинин, Кобозев

МПК: A01B 79/02

Метки: безвысадочного, выращивания, корнеплодов, семян

...опасности повреждения их грызунами. Сухой торф применяют лля предотчрацения оттаивания почвы, загнивания корнеплодов, а также для создания запаса воздуха, с целью предотвращения удушья корней.Раздувание торфа или перегноя предотвращается гребнями, которые к тому же уменьшают опасность глубокого промерзация почвы в месте их расположения. После этого сразу же сверху наносят слой влажного и произв.сткованцого торфа или перегноя, Лля зашиты слоя от ветра, а также для создания теплового экрана за счет перепревания органического вещества. Слой Зс.еобходим для того, чтобы при цх осадке в наносимом сверху КФ-пенопласте образовались трецины. Кроче того, комковатый с.ой способствует лучшему удержанию КФ- пенопласта. Причем, такое выполнение укры...

Номер патента: 1327842

Опубликовано: 07.08.1987

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: аппарат, дождевальный

...14 без их демонтажа и ослабления тросов 9, что значительно облегчает обслуживание аппарата.Для того, чтобы вращение стойки 7 в корпусе 6 обеспечивалось только за счет реактивной силы воды, вылетающей из дефлекторной насадки 24, на стойке 7 в корпусе 6 выполнены подшипники 26 и 27, а для предотвращения вытекания воды установлена манжета 46 (фиг. 2). Для уменьшения трения и повышения надежности аппарата верхний подшипник 26 и манжета 46 опираются на грундбуксу 47, установленную на стойке 7, перемещение которой вдоль оси ограничено вверху пальцами 29 фиксатора, а внизу - подшипником 26.При этом пальцы 29 являются одновременно и ограничителем перемещения стойки 7, без них она упала бы в корпус 6. Нижний подшипник 27 расположен над...

Номер патента: 1323038

Опубликовано: 15.07.1987

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: дождевальный, широкозахватный, шлейф

...стоек 9, в которые вставлена ось 20, на которой, в свою очередь, установлены рычаги 21 с отверстиями 22 на нижних концах для регулировки натяжения гибкой связи 13, на которые надеты кольца 23, с помощью которых рычаг и гибкая связь удерживаются в натянутом положении.Переезд 15 выполнен в виде уголка и вешек 16. Под уголком 15 пропущена гибкая связь 13 (фиг.5 и 6), которая закреплена на водопроводящем поясе3 13230 1 с помощью скоб 24. Для быстрого устранения возможных обрывов гибкой связи 13 на них выполнены упоры 25, размеры которых больше диаметра скоб.Запорные устройстна 10 аппаратов 2 выполнены в виде дискового затвора, на оси 26 которого неподвижно закреплены рычаги 11. и 12 с отверстиями 27 для регулировки натяжения...

Номер патента: 1322033

Опубликовано: 07.07.1987

Автор: Кобозев

МПК: F24J 2/08

Метки: коллектор, солнечный, тепловой

...на Фиг. 3 то же, образованный пересекающимисяшаровыми слоями, поперечное сечение.Солнечный тепловой коллектор содержит составную прозрачную оболочку 1, составленную из последовательно соединенных сферических линз 2,поглощающий элемент 3 в виде трубы,расположенной в фокальных плоскостяхлинз 2. Каждая линза имеет кольцевуюформу и радиус К, ее внутренней поверхности 4 равен радиусу Р. наружной поверхности 5 и в два раза больше радиуса поглощающей трубы 3, Линзы 2 могут быть образованы пересекающимися между собой шаровыми слоями 6.Внутренние поверхности 4 линз 2 покрыты отражающим солнечное излучениеслоем,Солнечный тепловой коллектор работает следующим образом.Сферические линзы 2 концентрируют30солнечные лучи на поверхность...

Номер патента: 1321450

Опубликовано: 07.07.1987

Авторы: Балабышко, Волков, Кобозев, Колесников, Саутов, Снигирев

МПК: B01F 7/28

Метки: аппарат, роторный

...8 сегментов 9, сидящих свободно на шпильках 10. Статор имеет антифрикционное покрытие11 на внутренней поверхности, взаимодействующей с наружной поверхностьюротора,Роторный аппарат работает следующим образом,Обрабатываемая среда под действием центробежной силы направляется котверстиям 5, через которые изливается в камеру 12 в момент, когда этиотверстия совпадают с отверстиями 7статора 6. Патрубок 13 служит для выхода готЬвой обрабатываемой среды изкамеры 12. Привод 14 приводит во вра-.щение ротор 4. Так как статор 6, выполненный из отдельнью. сегментов 9,прижимается к наружной повеРхностиротора 4 с минимально возможным зазором, то утечки в момент перекрытияотверстий 5 и 7 практически отсутствуют, что позволяет создать повышенное...

Номер патента: 1321386

Опубликовано: 07.07.1987

Авторы: Грицинин, Кобозев, Чудновский

МПК: A01F 25/08

Метки: растительного, сырья, хранения

...11 - клапан. Клапаны 30 и 31 нужны для обеспечения циркуляции воздуха в камере 1, минуя ледник 7.Благодаря клапанам 22, 23, 25, 27-3 1 можно обеспечить любой режим хранения продукции с наименьшими затратами энергии, причем даже при отключении вентилятора 12, что очень важно для сохранности сырья 18,Клапаны 22, 23, 25-27-3 1 можно открывать и закрывать в любых сочетаниях подавая смесь холодного, теплого, атмосферного и внутреннего воздуха в сырье в оптимальном сочетании (Фиг.2)Для автоматического поддержания режима хранения с наименьшими затратами энергии можно в месте расположения сырья 18, в нагнетательной магистрали 19 за подогревателем 20,снаружи камера 1 и в леднике 7 установить датчики температуры, соединив их через реле...

Номер патента: 1318665

Опубликовано: 23.06.1987

Авторы: Игнатова, Кобозев, Метельский, Хейдорф

МПК: E03B 9/04

Метки: гидрант

...конусную форму, При выполнении внутренней поверхности корпуса вверхней части с конусной проточкой 10 открытие гидранта происходит постепенно, чем достигается плавный выпуск воды. При закрытии гидранта уплотнительный элемент плотно входит вкорпус, устраняя при снятии напора 15 зазор между корпусом и уплотнительным элементом, а при повышении давления - предотвращая резкое закрытиегидранта. Уплотнительный элементплотно обжимает шток, чем устраняется 20 возможность подтекания воды.При износе боковой поверхности уплотнительного элемента осуществляютего поджатие с помощью прижимной гай 25 ки. При этом благодаря выступам надисках происходит выдавливание среднего слоя уплотнительного элемента,менее подверженного атмосферному воздействию....

Номер патента: 1306823

Опубликовано: 30.04.1987

Авторы: Бедрин, Горшенин, Кобозев, Ларшин, Смагин

МПК: B65B 25/04

Метки: легкоповреждаемых, предметов, тару, укладки

...шаг жестко закреплены кронштейны 2. В кронштейнах установлены шарнирно конши 3 с возможностью поворота в момент укладки предметон,Приспособление для поворота ковшей представляет собой упоры 4, расположенные на направляющей 5, с возможностью перемещения вдоль нее и фиксации. Упоры взаимодействуют с разновеликими рычагами б, укреплен 25 ными винтами 7 на ковше. Изменение расстояния между упорами осуществляется с помощью винтов 7.Ковши установлены таким образом, что расстояние между их осями не меньО ше максмального размера предметов, а упоры закреплены таким образом, чта расстояние между ними обеспечивало бы заданную плотность укладки пред- метан, В верхней части конвейера устанавлен питатель 8, в нижней расположена подпружиненная...

Номер патента: 1289942

Опубликовано: 15.02.1987

Авторы: Каракеян, Кобозев, Рогач, Самойлов, Улицкий

МПК: E01B 23/10

Метки: рельсошпальная, решетка

...того, рельс 1 скреплен со шпалой 2 через верхнюю подкладку 6, скрепленную с нижней подкладкой 8 через шпалу 2 соединением, включающим болт 9 игайку 10, при этом в верхней части шпалы 2 имеются гнезда 11 для размещенияв них скобы 5 и клина 7,Такое выполнение рельсош пал ьной решетки не препятствует перемещению рельса1 в шпале 2 при очередных непрерывных передвижках карьерного пути по вееру и,кроме того, обеспечивает соблюдение расчетного шага 1 эпюры укладки шпал 2.Рельсошпальная решетка многоколейногопередвижного карьерного пути включаетколеи 12 - 14, скрепленные между собой поперечными тягами 15 и 16. Передвижку рельсошпальной решеткимногоколейного передвижного карьерного пути осуществляют следующим образом.Экскаватор...

Номер патента: 1288275

Опубликовано: 07.02.1987

Авторы: Кобозев, Резник, Рогач, Самойлов

МПК: E02F 3/48, E02F 3/60

Метки: ковш, экскаватора-драглайна

...в них концов съемной гибкой тяги 18, расположенной над разгрузочным канатом 7.На боковых стенках 1 имеются кронштейны 19 с отверстиями 20, коним располагают съемную гибкую тягу18. Ее концы запасовывают на ШУ 16 изакрепляют в монтажных гнездах. Затем постепенно увеличивают натяжение цепей 5. При этом цепи 5, канат7 и тяга 18 переходят в рабочееположение, а Р 12 и 13 - в нерабочее.3 ил. торые могут быть совмещены с отверстиями 21 на рычагах 12 и 13 для. фиксации рычагов 12 и 13 с лыжами 15 посредством переставных пальцев 22 в нижнем положении. Для фиксации рычагов 12 и 13 с лыжами 15 в верхнем положении выполнены отверстия 23 в кронштейнах 10 и отверстия 24 в шкивах 16 управления.Ковш экскаватора"драглайна работает следующим образом. При...

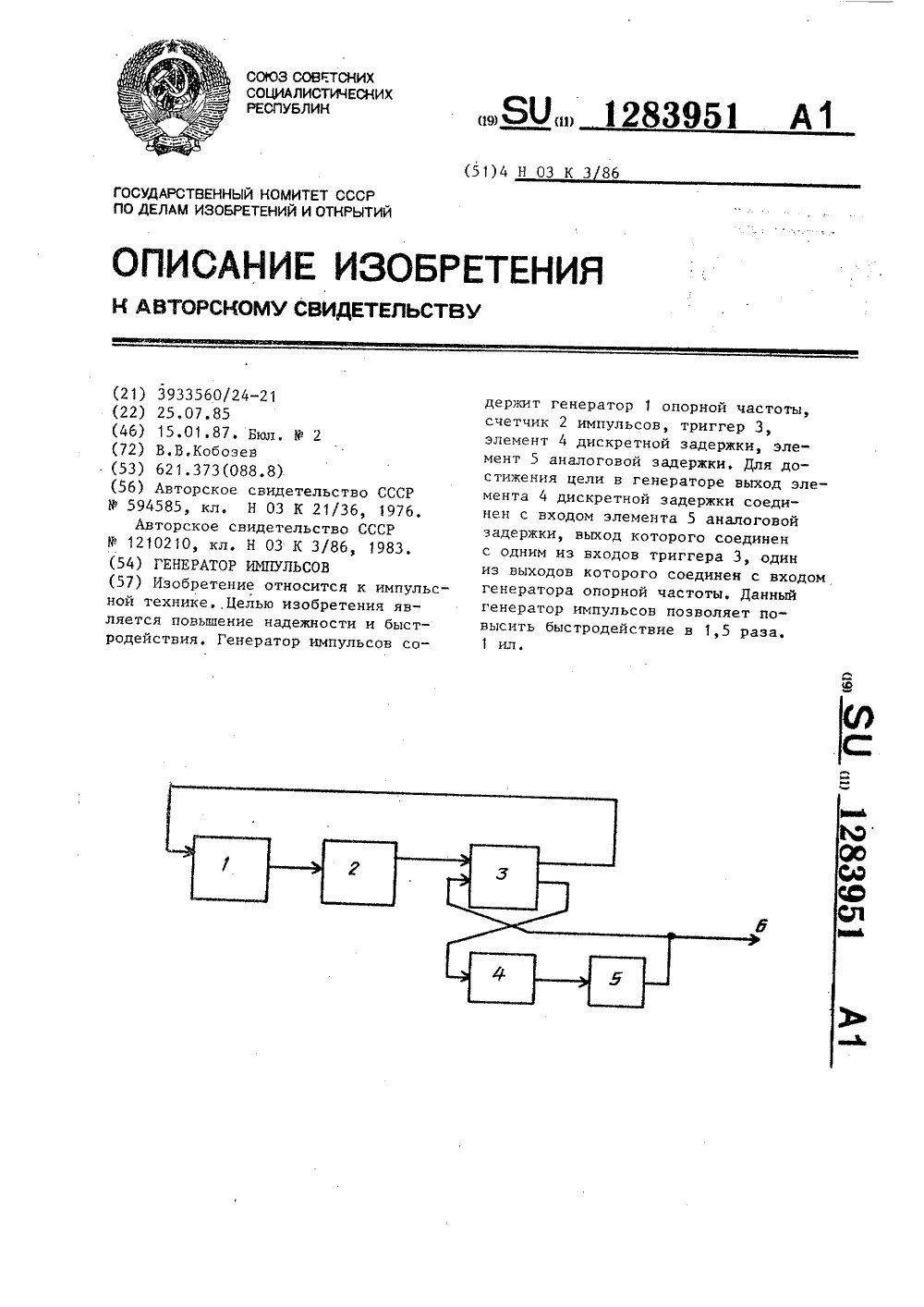

Номер патента: 1283951

Опубликовано: 15.01.1987

Автор: Кобозев

МПК: H03K 3/86

Метки: генератор, импульсов

...1 находится потенциал, разрешающий генерацию. Импульсы с выхода30генератора 1 поступают на счетныйвход счетчика 2. При прохожденииопределенного числа входных импуль 1сов на выходе счетчика 2 появляется сигнал, переключающий триггер 3. 35С первого выхода триггера 3 потенциал, запрещающий генерацию, поступаетна блокировочный вход генератора 1,Генерация колебаний опорной частотыпрекращается. В то же время потенциал напряжения, полученный в результате переключения триггера 3, на втором его выходе, проходя через элемент 4 дискретной задержки и элемент 5аналоговой задержки, задерживаетсяна установленную величину и поступаетна второй вход триггера 3, переключая его в начальное состояние. На первом выходе триггера 3 и на блокировочном...
