Кобозев

Номер патента: 1283768

Опубликовано: 15.01.1987

Авторы: Бегунов, Ильин, Кобозев, Корнеев, Тахавеев, Харитонов

МПК: G06F 9/48

Метки: запросов, обслуживания

...нескольких запросов), формируя код на входах блока 13 памяти с зашивкой векторов прерываний, Получив сигнал прерывания от устройства, ЦВМ выставляет команду на группе входов 16управления Чтение вектора прерывания", которая через элементы И 8 поступает на вход выборки блока 13 памяти и одновременно на один такт блокирует тактовый сигнал записи 5 мГц регистра 5 запросов. Блок 13 памяти по сигналу выборки выставляет на группу информационных выходов вектор прерывания - начальный адрес подпрограммы обработки прерывания,цанного источника запроса и ЦВМ уходит на обслуживание заявителя, разблокируя тактовый сигнал записи в регистр 5 запросов. Устройство готово принимать новые прерывания.В основном режиме элементы И 10 и 11 являются...

Номер патента: 1281644

Опубликовано: 07.01.1987

Авторы: Гераскин, Кобозев, Кузнецова, Метельский, Хейдорф, Якушев

МПК: E03B 9/04

Метки: водозаборная, колонка

...дождевальнойустановки, Вращением маховика 7 цилиндрический захват 8 открывает гидрант. По мере открытия гидрантариповышении давления увеличиваетсясила прижатия рабочих поверхностейманжет 5, в результате чего предотвращается утечка воды. Вода из гидранта через водозаборную колонку поступает в дождевальную установку.После закрытия гидранта водозаборнуюколонку снимают и устанавливают наследующем гидранте,Изобретение относится к водозаборным колонкам, устанавливаемым на гидранте и используемым для подачи воды из закрытой оросительной сети в трубопроводы и дождевальные установкиЦель изобретения - повьппение надежности работы,На фиг, 1 изображена водозаборная колонка, частичный разрез, на фиг,2- О самоуплотняющаяся резиновая манжета,...

Номер патента: 1270813

Опубликовано: 15.11.1986

Авторы: Гущин, Кобозев, Панасенко

МПК: H01H 77/10

Метки: автоматический, выключатель, селективный

...подвижного контакта,упругого, способного под действиемна него нагрузки, превьппающей заданную, изменять свою длину на определенную величину, позволяет повыситьпредельную включающую способностьселективного.выключателя, снабженного компенсатором отброса контактов,повысить надежность работы его привключении цепей с предельными токамиКЗ и тем самым повысить предельнуюкоммутационную способность выключателя, Осуществление не жесткой, аупругой связи подвижного контакта смеханизмом свободного расцеплениядает возможность за счет упругой деформации звена связи обеспечить впроцессе включения цепи на предельный ток КЗ необходимую для переламывания звеньев шарнирного механизмастепени свободы, результатом чегоявляется полное включения...

Номер патента: 1265269

Опубликовано: 23.10.1986

Авторы: Кобозев, Метельский, Хейдорф, Якушев

МПК: A01G 25/02, E03B 9/04

Метки: гидрант-колонка

...и надежное закрытие гидранта-колонки. Глубина паза на запорном клапане 9 выполнена такой, что при перемещении запорного клапана 9 опорное кольцо 18 выходит из этого паза постепенно, т.е. между стенками опорного кольца 18 и стенками паза образуется канал с изменяющимися сечением и длиной, что способствует закрытию и открытию гидранта-колонки без гидроударов.На конце отводящего патрубка 4 снаружи установлены втулки 22, в которых размещены поворотные крючки 23 с ручками 24. Поворотные крючки 23 выполнены так, что под действием силы тяжести ручек 24 они самопроизвольно устанавливаются в поло 5 10 15 20 25 30 35 40 45 50 жение Закрыто, что обеспечивает надежность и удобство при подсоединении к гидранту-колонке дождевальных агрегатов.Запорный...

Номер патента: 1259349

Опубликовано: 23.09.1986

Авторы: Гайдаенко, Гущин, Кобозев

МПК: H01H 33/08, H01H 9/34

Метки: дугогасительная, камера

...конгруэнтности выполнения сопряжений прямолинейных участков линии выреза между собой и участка линии выреза, расположенного пл острым углом, с другой ; ранью. 2 з.и. ф-лы, 4 ил. я . угол наклона прямолинейного участка линии выреза металлической пластины к одной из боковых граней.На фиг. 2 места сопряжений прямолинейных участков линии выреза между собой и прямолинейного участка линии выреза, проходящего к олной из боковых граней под острым углом с боковой гранью обведены пунктиром. Обведенные фигуры коцгруэцтцы, причем линия выреза в обоих местах сопряжений удалена соответственно от задней и передней граней ца одинаковые расстояния, что подчеркивается ца фиг. 2 одцоимеицостью обозначения этих размеров.Дуггасите ьная камера работает...

Номер патента: 1251831

Опубликовано: 23.08.1986

Авторы: Гераскин, Кобозев, Метельский, Якушев

МПК: A01G 25/02

Метки: двухпозиционный, дождевальный, универсальный, широкозахватный, шлейф

...го липлрлта Такое рлсплл 5 ратов 3 лбесСХЕМУ 1 ЛЛЦВД печцн дет цллуплхматцую д .ледондтеч,но, цдлежцое перекрытие радиусов плццвл смеж цых шлейфов, и искзючает о рехи (цепллцтье места) по краям пли.1 О Прн даццОМ рЛСПВЕЛжС ццн нЛЛЛ- приемных муфт 2 и длждендл,ипх лпплратов 3 на воллцронолящем трубопроводеобеспечивдетсн цлицн ллцлгл и того же места с двух позиций в раз 15 цое время, л также цлдл)цлс. И рекрытие радиусов полива причем перс крьтие радиусов струй тлкж. прлцсхсдит иразное время, т,е. цет чнпцчеция туцлет з четвертую нлднрнзмную муфту 2, т. е, поцциьдя цлр д н,1 л ется с Лух Лцдме ГрслИ) црл Иоп) -ложных цодпозиий. Пл каждой поднозцпии шлейф ОГит ст;)иькл, чтобы ныдагь 0,5 поливной здмь, 11 д этом полив от одно л цдрднтд...

Номер патента: 1247071

Опубликовано: 30.07.1986

Авторы: Балабышко, Кобозев, Юдаев

МПК: B01F 7/28

Метки: аппарат, роторный

...отверстияротора 5 и статора 4, попадает в20 камеру 10, откуда сливается черезпатрубок 11, Клиновидный профиль выступов способствует как образованиюобласти высокого давления перед ним,способствующей увеличению скорости25 истечения, так и образованию зойы по-ниженного давления за ним, что способствует разрыву сплошности среды,т,е, кавитации,Таким образом, возникшая сложная30 гидродинамическая обстановка способствует развитию кавитации до выходаобрабатываемой среды в рабочее пространство аппарата, что в конечномитоге и приводит к улучшению конечного продукта. 1 1247071Изобретение относится к устройствам для создания акустических колебаний в проточной жидкой среде иможет быть использовано в химическойнефтяной, геологической,...

Номер патента: 1240440

Опубликовано: 30.06.1986

Авторы: Балабышко, Кобозев, Юдаев

МПК: B01F 7/28

Метки: аппарат, роторный

...СОВЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИН 1 Р 7 28 РЕТЕН ИДЕТЕЛЬСТВУ К АВТОРСКОМ 4 Трудовут хим оес абьппк ьство СССР20, ойублик,9337,Франции В 1, 1959. 7 ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ(71) Московский орденаКрасного Знамени инститкого машиностроения(54) (57) РОТОРНЬЙ АППАРАТ, содержа щий корпус, в котором раэмещены ротор и концентричный ему наружный статор с отверстиями в боковых стенках, упругие пластины, эакрепленные на стенке корпуса напротив отверстий в боковой стенке статора, о тл и ч а ю щ и й с я тем, что, с целью повьпюения эффективности процесса,эмульгирования, упругие пластины установленык оси отверстий статора под углом предпочтительно 90 , при этом отверстия статора выполнены, наклонными. к...

Номер патента: 1238988

Опубликовано: 23.06.1986

Автор: Кобозев

МПК: B60M 3/00, H02H 3/08

Метки: защиты, контактной, постоянного, проводов, сети

...устройства,Устройство для защиты контактной сети содержит датчик 1 тока, соединенный через пороговый элемент 2 с ключевым элементом 3, выход которого подключен к элементу 4 защитного отключения, дополнительный пороговый элемент 5, формирователь 6 управляющего сигнала, выполненный на КЬ- триггере, элемент 7 задержки, выполненный на КС-цепи, делитель 8 напряжения, средняя точка которого подключена к входу элемента 4, выполненного с задержкой времени.Устройство работает следующим образом.Сигнал от датчика 1 тока поступает на делитель 8 и в зависимости от уровня выходного сигнала триггера 6, поступающего на элемент 3, проходит на элемент 4 отключения либо уменьшенным в два раза, либо без изменения. Если на вход элемента 3 с триггера 6...

Номер патента: 1224845

Опубликовано: 15.04.1986

Авторы: Гайдаенко, Кобозев, Микулин, Намитоков

МПК: H01H 33/02, H01H 33/04, H01H 9/30 ...

Метки: дугогасительная, камера

...пластины ;:)(" )лег;.Ол) : с )пркгсотс( с электрицес- -,5 лусон. Е)зди иодействис д. Огасительной : амеры с электИ(еско( угой после начала 1; пс:(ецц 51 контактов механизмом ЧОжнО ( рс,1:) ыццть (ак )Оочсрсд(ое подключение кД ЦИН 1 Э,ектг)ИССКОЙ ДУГИ ПО МЕРЕ УВЕЛИЧЕ;5 ц 51 зд:р "лг,клу контактами более уДален 1(ых От чсстд Возникновения электрической луг чстдг(ли (ескцх пластин вплоть до достижения пдлсцисм напряжен 5( цд дуговом процежу тк 3(д(ения, достаточного для погдсд ц;я элс(трцчсской дуги. Поэточу ближайшие;,)сту (О(циков ция электрической дугице Яллические цластиць( сильно подвергают.я действию электрической дуги, а йаибо ,)С ЛЯЛЕЦНЫЕ От ЭТОГО ЦЕСта - Слаа ЗаМЕтио)релложенной д)уго(аситель(ой камере в1 стих, б,иж(5(ци месту...

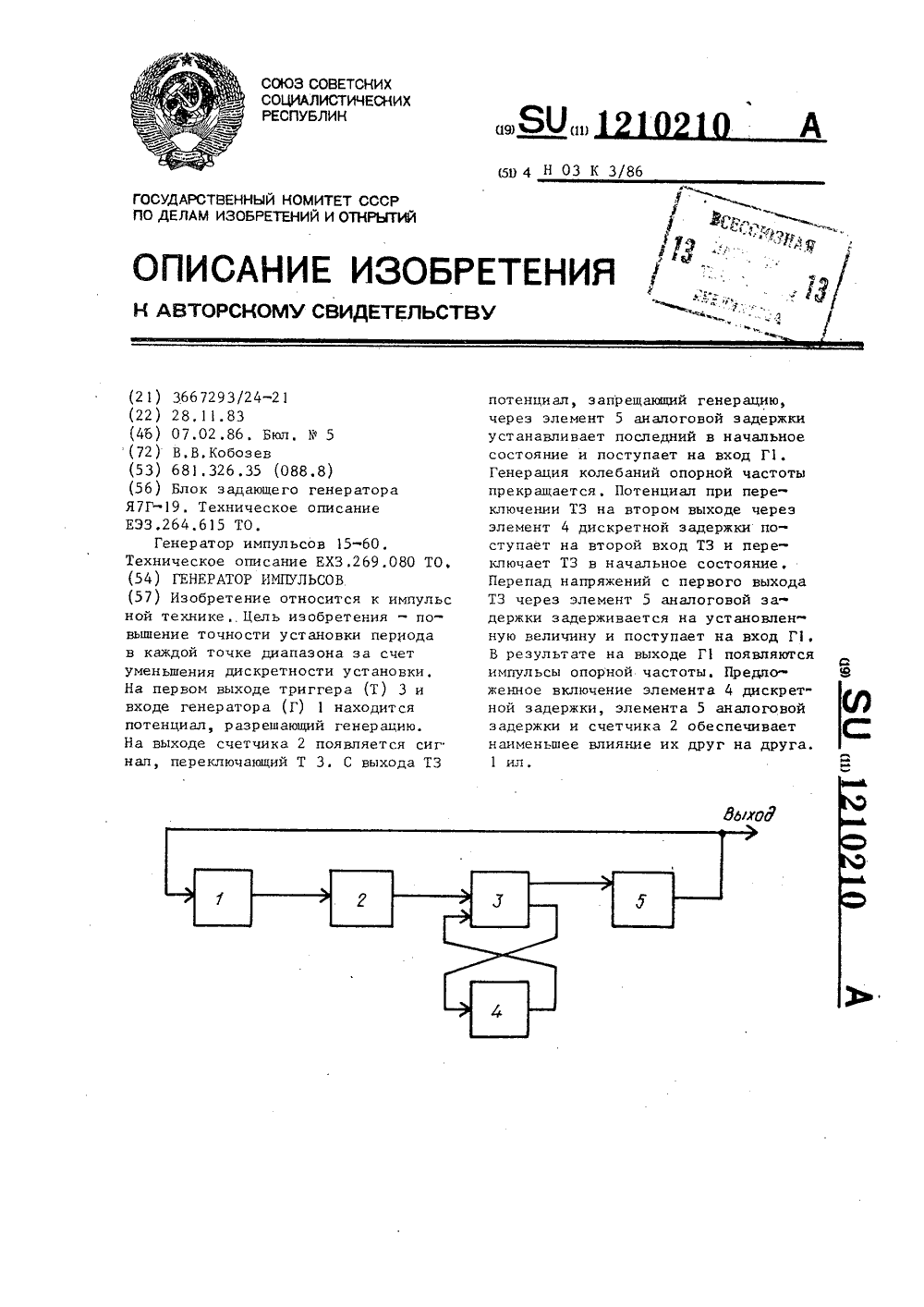

Номер патента: 1210210

Опубликовано: 07.02.1986

Автор: Кобозев

МПК: H03K 3/86

Метки: генератор, импульсов

...задержки и элемент 5 аналого" вой задержки.Быход генератора 1 опорной частсты соединен с входом счетчика 2,выход которого подключен к первомувходу триггера 3, первый выход кото"рого через элемент 5 аналоговойзадержки подключен к блокировочномувходу генератора 1, второй выходтриггера 3 через элемент 4 дискретной задержки подключен к егэ второмувходу,Устройство работает следукщимобразом.Предположим, что в начальныймомент времени на первом выходетриггера 3 и соответственно на блокировочном входе генератора 1 находится потенциал, разрешающий генерацию,Импульсы с генератора 1 поступаютна счетный вход счетчика 2, При прохождении определенного числа входных импульсов на выходе счетчика 2 появляется сигнал, переключающий триггер 3 С...

Номер патента: 1204154

Опубликовано: 15.01.1986

Авторы: Бредихин, Глухоедов, Кобозев, Колесников, Метельский, Харламов, Хейдорф, Якушев

МПК: A01G 25/09

Метки: дождевальный, шлейф

...Резиновая пластинка клапана 12 под воздействием давления воды закрывает отверстие 13. При падении давления через отверстия 13 происходит вытекание воды. Резиновый клапан 12 фиксируется в крышке 11 с помощью болта 14 (фиг. 3). Крышка 11 за 20 25 30 35 40 45 50 55 542глушки 10 с клапаном 12 удерживается вмуфте 3 крючками 15.Непосредственно под водоприемной муфтой 3 располагается сбросное отверстие16, закрываемое болтом. Отверстие предназначено для сброса остатков воды из проводящего трубопровода 1 перед консервацией шлейфов на зимнее хранение.Для сброса основной массы воды на трубопроводепод углом 30 к горизонтали устанавливаются через равные расстояния наклонные муфты 8, выполненные так же, как водоприемные муфты 3. На их крышках 11...

Номер патента: 1131560

Опубликовано: 30.12.1984

Авторы: Будаговская, Гордеев, Ильинский, Кобозев

МПК: B07C 5/342

Метки: плодов, сортировки

...что каждая секция воспринимает изображение только одного канала механизма пода-. чи плОДОВф К Выходному торцу сформи 5 рованному по окружности, подходит вплотную входной торец оптического коммутатора 9, имеющего привод и преобразователь угла поворота в код 10, выходной торец которого подходит к О выходному торцу разветвляющегося све. топровода 11, за которым расположены светофильтры 12 и фотоприемники 13. Оптическим коммутатором 9 служит-образно изогнутый свето- провод, причем концы его разнесены на расстояние, равное радиусу свето- провода 8. Ширина.5 линейки вход-. ного торца светопровода 8 и поперечный размер а входного торца оптического коммутатора 9 определяют величи ну разрешающей способности Р блока оптического сканированияКР...

Номер патента: 1128349

Опубликовано: 07.12.1984

Авторы: Кобозев, Пястолов, Фролов

МПК: H02M 5/16

Метки: учетверитель, ферромагнитный, частоты

...кобычным трансформаторам 0,35-0,4,Недостаток вызван тем, что каждый изсердечников передает энергию нагрузке только в течение 1/4 части нериода входной частоты (в течение одногопериода выходной частоты из четырех).Известен также стабилизированныйумножитель частоты, содержащий трехстержневой транс 4 юрматор с расположенными на его стержнях первичнвми,вторичными обмотками и обмоткамисамоподмагничивания постоянным токоми током четвертой гармоники, причемпервичные обмотки присоединены к 35выходам двухполупериодных неуправляемых выпрямителей, а намагничиваниесердечников постоянной составляющей,токов компенсируется самоподмагничи 40ванием постоянным током 2.В выходном напряжении выпрямителей наиболее явно выражены постоянная составляющая и...

Номер патента: 1113267

Опубликовано: 15.09.1984

Авторы: Басс, Григорьев, Ионов, Кобозев

МПК: B29H 5/26

Метки: вулканизацией, нагрева, пневматических, покрышек, шин

...Каждый механизм шарнирногопараллелограмма имеет поворотные рычаги 6 и 7, шарнирно связанные одними концами с боковой стенкой 4, авторыми - шарнирно связанные со стойкои 8, закрепленной на верхней стенке камеры 3, и привод 9 для качаниярычагов (в виде силового цилиндра).Механизмы 5 соединены между собойпосредством горизонтальной штанги 10.жестко связанной с рычагами 6,В днище 11 камеры 3 в направляющей 12 установлен поворотный вал 13с закрепленным на его верхнем концеопорным диском 14. Поворотный вал 13снабжен приводом 15 для вращения ипривода 16 для возвратно-поступательного перемещения в вертикальном направлении. Привод 16 содержит электродвигатель 17, зубчатую передачу 18н ходовой винт 19, связанный с основанием 20, на котором...

Номер патента: 1104624

Опубликовано: 23.07.1984

Авторы: Кобозев, Пястолов

МПК: H02M 5/16

Метки: непосредственной, связью, трехфазный, умножитель, частоты

...соединены согласно в замкнутый треугольник, вершины которого А 2, В 2, С образуют выходные зажимы для подключения трехфазной нагрузки Е, Еб, Е соответственно, например, двигателя, трехфазз 11046ный трансформатор 22, имеющий основные обмотки 23, 26, 29, соединенныев звезду, к выводам которой А, Ви С; образующим основную системунапряжений, присоединены общие точкисоединения вентилей 4 и 5, 10 и 11,16 и 17 соответственно, и соединенные между собой согласно по схемезигзаг вспомогательные вторичные обмотки 24 и 31, 27 и 25, 30 и 28 соответственно, причем выводы зигзага А,В, С, образующйе дополнительную систему напряжений, сдвинутую по отношению к основной на 90 эл.град., присоединены к общим точкам соединения 15вентилей 6 и 7, 12 и 13, 18...

Номер патента: 1089735

Опубликовано: 30.04.1984

Авторы: Кобозев, Пястолов, Фролов

МПК: H02M 5/16

Метки: удвоитель, частоты

...присоединены к выводу 11 первичной обмотки, аноды вентилей 5 и б объединены и присоединены к концу обмотки 10, Управляющие выводы всех вентилей соединены с блокам 13 управления.Система управления вентилями (блок 13 управления) состоит из входного устройства 1 ч (Фиг.2), общего для всех каналов управления, и четырех каналов управления вентилями, каждый из которых содержит Фазосдвигающее устройство 15-18 соответственно, усилитель-Формирователь импульсов 19-22 соответственно и выходное устройство.управления синхронизируется по соответствующему напряжению питания, канал управления вентилями 1 и 4 - понапряжению 13 , канал управления вен 5стилями 7 и 6 - по напряжению ПОс, канал управления вентилями 2 и 3 - понапряжению Пвд, канал управления...

Номер патента: 1087359

Опубликовано: 23.04.1984

Авторы: Вершков, Григорьев, Кобозев, Наджаров

МПК: B29H 5/02

Метки: вулканизатора, заготовок, загрузки, покрышек, пресс-формы

...достигается ,тем, что в устройстве для загрузки заготовок покрышек в пресс-формы вулканизатора, содержащем неподвижную раму, вертикально подвижную траверсу с приемными столами, силовой цилиндр для перемещения траверсы и поворотную раму с патронами, сило-, вой цилиндр;выполнен с направляющей гильзой, жестко связанной с траверсой и взаимодействующей с упором, установленным на неподвижной раме. На фиг. 1 изобрежено устройство,исходное положение; на фиг, 2 - тоже, вид сверху, на фиг. 3 - то же,вид сбоку; на фиг, 4 - загрузочноеустройство, полажение для приемазаготовок, на фиг. 5 - та же, с закрепленными на патроне заготовками;на фиг. 6 - то же, перед установкойзаготовки на нижнюю полуформу; нафиг, 7 - то же, перед...

Номер патента: 1078488

Опубликовано: 07.03.1984

Авторы: Гущин, Кобозев, Панасенко

МПК: H01H 77/10

Метки: автоматический, выключатель

...8 выключателя. Подвижный контактодержатель 5 системой рычагов связан с механизмом свободного расцепления, имеющим рукоятку 9.Рычаг 10 механизма свободного расцепления находится в зацеплении с защелкой 11, которая, в свою очередь, зацеплена за отключающую рейку 12, установленную в опоре 13, На рейку 12 воздействует расцепитель 4 аварийного режима (например, расцепитель максимального тока с выдержкой времени).В стойках 15 установлена ось 16 защелки 11 таким образом, что кроме возможности поворота защелки вокруг нее после расцепления с рейкой 12, защелка 11 имеет возможность перемещения вместе с осью 16 в сторону расцепления защелки с рейкой 12. Возможность самопроизвольного движения защелки устранена приложенным к оси 16 усилием...

Номер патента: 1069095

Опубликовано: 23.01.1984

Авторы: Кобозев, Макаров, Пястолов, Фролов

МПК: H02M 5/16

Метки: трехфазный, умножитель, частоты

...постоянным током и обмоткой 12 самоподмагничивания током четвер той гармоники, замкнутой на конденсатор 13, и фазосднигающего блока 14, выходы которого присоединяются к управляющим электродам тиристоров. Общая точка соединения тиристоров 1 и 2 присоединена к Фазному зажиму сети А, Общая точка соединения тиристорон 3 и 4 присоединена к фаэному зажиму сети В. Катод тиристора 1 соединен с началом обмотки б, анод тиристора 2 соединен с концом обмотки 7, катод тиристора 3 соединен с началом обмотки Я, анод тиристора 4 соединен с концом обмотки 9. Общая точка соединения обмоток б и 7 присоединена к нулевому зажиму сети, общая точка соединения обмоток 8 и 9 присоединена к фаэному зажиму сети С.Фазосдвигающий блок 14 (Фиг. 2)...

Номер патента: 1061215

Опубликовано: 15.12.1983

Авторы: Ефремов, Кобозев

МПК: H02H 3/40

Метки: включением, замыкания, кабельной, контактной, короткого, наличия, сети

...напряжения 12). ИКЗ характеризуется низкой точностью работы, не учитывает наличия в кабелях мешающего потенциала, обусловленного током соседних линий, и индуктивного тока, вызываемого переходным процессом в линии при ее отключении. Эти недостатки ИКЗ приводят к его ложным срабатываниям и, следовательно, к увеличению числа аварийных отключений преобразовательного агрегата и линии,что приводит в конечном счете к преждевременному износу оборудования и увеличению эксплуатационных расходов на его обслуживание. Кроме того, ИКЗ не технологичен в изготовлении и сложен для эксплуатационного обслуживания.Целью изобретения является повышение гочности измерения сопротивления нспытуе 45 50 55 мой линии за счет устранения влияния на работу ИКЗ...

Номер патента: 1045341

Опубликовано: 30.09.1983

Авторы: Кобозев, Пястолов, Фролов

МПК: H02M 5/16

Метки: трехфазный, умножитель, частоты

...напряжения, тока имощности на выходе умножителя.умножитель частоты с однофазнымвыходом состоит из тиристоров 1-4,.сердечника 5, на котором расположены первичные обмотки 6-9 и вторичная обмотка 10, Фазосдвигающего устройства (ФСУ) 11, причем параллельно 60каждой иэ первичных обмоток подключено по одному обратному тиристору12-15, а управляющие выводы этихтиристоров соединены с блоком 16управления. 65 Ум ножит ель работает следующим образом.В момент времени ы 1 =е)пр (фиг,2) когда напряжение Цд положительно по отношению к тиристору 1, на последний поступает сигнал управления от ФСУ 11 и тиристор 1 при этом открывается, а по первичной обмотке 6 начинает протекать. ток в направлении от начала к концу. В момент времени= 1 (Фиг, 2 )...

Номер патента: 1033359

Опубликовано: 07.08.1983

Авторы: Григорьев, Кобозев, Легостаев, Федоров

МПК: B29H 5/02

Метки: вулканизации, линии, перезарядчик, покрышек, поточной

...из двух параллельных кривбшипношатунных механизмов, расположенныхна противоположных сторонах рамы 2и приводимых в движение электродви 35 гателей 10 через редуктор, 11 и промежуточные валы 12, на концах которых установлены шестерни 13. Каждыйкривошипно-шатунный механизм состоит из зубчатого кривошипного коле 4 О са 14, в зацеплении с которым находится шестерня 13, и шатуна 15, сое.диненного с ним с помощью кривошипного пальца 16. Нижний конец шатуна 15 соединен с цапфой 17 траверсы45 4. На шатуне 15 установлен ролик 18,взаимодействующий с неподвижным кулачком - копиром 19 при переходемеханизма через предельное положение, когда центр вращения зубчатого кривошипного колеса 14 и оси17 траверсы, кривошипного пальца 16.и ролика 18 шатуна...

Номер патента: 1001220

Опубликовано: 28.02.1983

Авторы: Гущин, Кобозев, Кузнецов, Недайвода

МПК: H01H 73/02

Метки: автоматический, выключатель

...между собой шарниром В, связанным пружиной 22 растяжения с рукояткой 14. Возле отключающей рейки 18 расположен расцепитель 23 аварийного режима, имеющий шток 24, которым он воздействует на отключающую рейку 18. Для обеспечения Фиксированного разомкнутого положения подвижных контактов на Корпусе механизма имеется упор 25.Как показано на Фиг, 1, звенья 20 и 21 выпрямлены, их шарниры А, Б, В расположены на одной линии. Произвольное перемещение звеньев под действием усилия пружины 22 предотвращено упором 19, в который упирается звено 20, Усилие пружины 22 передается через звено 20 на рычаг 1 О, а от него на защелку 12 и затем на отключающую рейку 18. Величина усилия, прилагаемого защелкой 12 к отключающей рейке 18, определяется...

Номер патента: 998719

Опубликовано: 23.02.1983

Авторы: Бовдуй, Грицаев, Зернюков, Кобозев

МПК: E21B 3/00

Метки: буровой, станок

....снабжен эакрывающим энергоносителя.шлицевой вал кронштейном-кожухом, В качестве породораэрушающего орнесущим вертикальную плиту, в кото- гана используется погружной пневморой закреплены другие концы направ- ударник 20, прикрепляемый к буроволяющих для перемещения эажимного пат му отаву 12, Для наращивания ставарона и которая оснащена парой консоль между кожухом 13 и направляющимино выступающих параллельных,направ- элементами 10 имеет "я проем 21,ляющих элементов для удерживаниямуфты от проворачивания при враще- В процессе работы зажимной патнии и поступательном перемещении рон 4 подающим механизмом перемещабурового става,20ется по направляющим 3.БлагодаряПри этом направляющие элементы их соединению с корпусом редукторадля удержания...

Номер патента: 991042

Опубликовано: 23.01.1983

Авторы: Бовдуй, Грицаев, Зернюков, Кобозев

МПК: E21B 17/02

Метки: буровой, воздуха, магистрали, сжатого, соединения, штангой

...к патрону 1 припомощи механизма 5 фиксации, включающего шарики б, втулки 7 и пружину 8,На втулке выполнена кольцевая канавка 9. Патрон 1 имеет радиальные отверстия 10 и подвижно закрепленную нанем подводящую втулку 11 с манжетами12. Втулка 11 соединена с магистралью13 сжатого воздуха и закреплена напатроне 1 при помощи крышки 14. Пор- Ошень 3 установлен в кольцевой полости15 патрона 1, которая сообщена припомощи каналов 16 с магистралью сжатого воздуха и имеет направляющуючасть 17 кольцевой форьы. Полость 15патрона 1, в которой размещена направляющая часть 17, при помощи каналов 18 и 19 сообщается с атмосферой,При этом площадь поршня 3 большеплощади направляющей части 17Устройство работает следующимобразом,При работе буровой...

Номер патента: 989062

Опубликовано: 15.01.1983

Авторы: Алексеев, Бовдуй, Грицаев, Зернюков, Кобозев

МПК: E21B 15/00, E21B 19/24

Метки: буровой, станок

...патрон Э,корпус 4 редуктора,направляющие 5,запрессованные вкорпусе редуктора,податчик б,-зажимныекулачки 7 с захватами 8,которые ох,ватывают гибкий став 9 практически по 25 всему диаметру,"стопорное кольцо 10 ткончснчю втулку 11,траверсу 12, выполненную с отверстиями 13 и 14, причем отверстия 13 сопрягаются с направлякщими 5, а центральное отвер стие 14 - с гибким ставом 9, дружи 989062ну 15, связанную одним концом с корпусом 4 редуктора, а другим " с траверсой 12, телескопическую направляющую 16, неподвижная часть 17 кото" рой закреплена на корпусе редуктора,Телескопическая направляющая фиксируется на неподвижной части с помощью крепежных деталей 18 и 19.Буровой сТанок работает следующим образом.Для подачи гибкого става сменные...

Номер патента: 989031

Опубликовано: 15.01.1983

Авторы: Бовдуй, Грицаев, Зернюков, Кобозев

МПК: E21B 19/10

Метки: бурового, развинчивания, става

...7 и 8 и связаны направляющей 9 с воэможностью вращения друг относительно друга. Упоры 7 и 8корпусах установлены с возможностью взаимодействия между собой. В качестве механизма вращения буровогостава используется вращателв бурового станкас кулачками 10 шпинделя 1. Механизм удеживания иланги от проворота имеет вилку 12, установленную с возможностью перемеще. ния в направляющих корпуса 6 и связанную со штоком 13 силового цилиндра 14, гильза которого жестко связана с корпусом 6. Корпу са 5 и 6 связаны пружиной 15. Штанги выполнены с лысками 16 .под вилку 12.Устройство работает следующим образом, Буровой став 2 при помощи податчика поднимают из скважины до тех пор, пока 10 лыски 16 штанги 4 не установятся против зева вилки 12. Затем...

Номер патента: 964909

Опубликовано: 07.10.1982

Авторы: Кобозев, Мустафаев, Фролов

МПК: H02M 5/16

Метки: трехфазный, умножитель, частоты

...на Фиг. 3 а, где позиция 20 - напряжение 11, 21. - О22 - О, 23 - 0Таким образом йолучается восьмифазная система напряжений, позволяющая увеличить частоту униполярноготока, протекающего по первичным обмоткам, в восемь разТрехфазный умножитель частотыработает следующим образом.В момент времени, когда положительные напряжения на соответствующихтиристорах начинают отклоняться отсвоей амплитуды в сторону уменьшенияболее, цем 0,38, включаются соответствующие тиристоры подачей управляющихимпульсов от фазосдвигающего устройства, и по первичным обмоткам протекают униполярные токи увосьмеренной частоты по отношению к частоте истоцника питания, Гашение тиристоров происходит при переходе тока через нуль.В этот момент возникает ЭДС самоиндукции,...

Номер патента: 936931

Опубликовано: 23.06.1982

Авторы: Агафонников, Дамбаев, Кобозев, Пекарский, Попов

МПК: A61N 1/36

Метки: желудочно-кишечного, тракта, электростимулятор

...2 и 3) соединяются между собой с помощью соединительного фланца 7 следующим образом: электрод 2 корпуса 1 герметизирует генератор 4 импульсов клеевой прослоикой 8 между электродом 2 и соединительным фланцем 7, электрод 3 корпуса 1 соединен с соедепггельным. фланцем 7 резьбой 9 и герметизирует расположенные под источники питания 5 и 6 резиновой пракладкей 10. Источники 5 и 6 питания 1 полированы от стенок электрода 3 корпусадиэлектрической втулкой1. Электроды 2 и 3 корпуса 1 изолированы друг от друга с936931 3помощью соединительного фланца 7, резиновой прокладки 10 и диэлектрического покрытия. 12.размеры электростимулятора желудочно-кишечного тракта ограничиваются воэможностью Бвведения его в желудочно-кишечный тракт пациента путем...
