Сотовая панель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СОТОВАЯ ПАНЕЛЬ, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию, отличающаяся тем, что, с целью снижения ее массы путем ограничения объема вспенивающейся композиции, она снабжена фильтрующими прокладками из ткани, установленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой.
2. Панель по п.1, отличающаяся тем, что в ней прокладки выполнены в виде сетки из стекловолокна.
Описание
Известна сотовая панель, содержащая обшивки и сотовый заполнитель, скрепленные между собой с помощью клея.
Известна также сотовая панель, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию. Известное техническое решение является наиболее близким к данному изобретению по технической сущности и достигаемому результату. Недостатком его является увеличенная масса конструкции из-за того, что вспенивающаяся композиция заполняет ячейки сотового заполнителя.
Цель изобретения снижение массы сотовой панели путем ограничения объема вспенивающейся композиции. Указанная цель достигается тем, что сотовая панель, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию, снабжена фильтрующими прокладками из ткани, установленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой. Кроме того, прокладки в ней выполнены в виде сетки из стекловолокна.

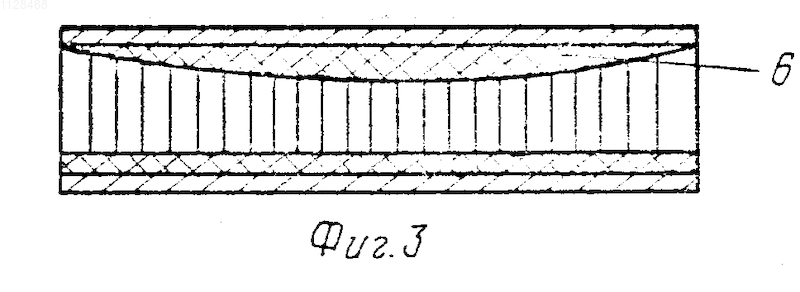

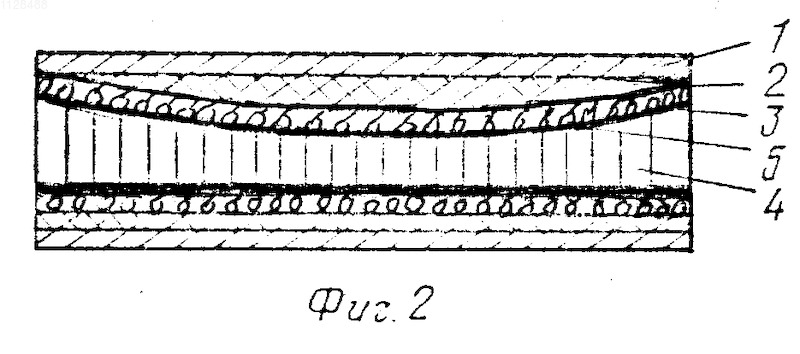

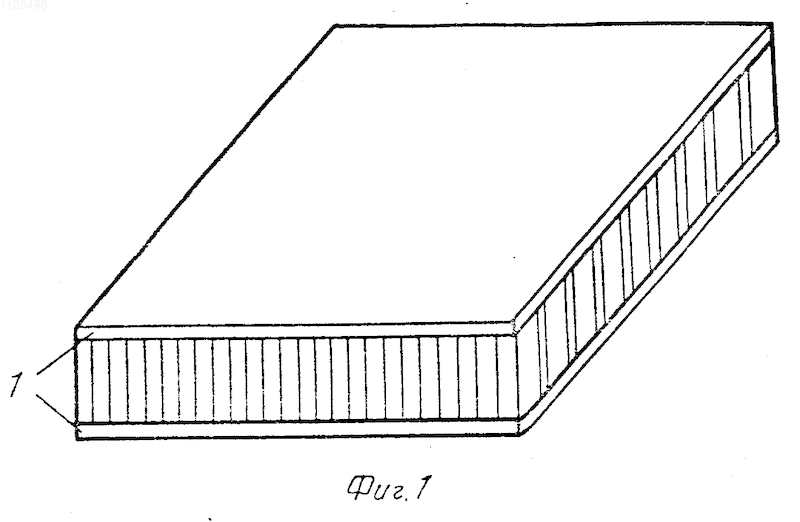

На фиг. 1 изображена панель, аксонометрическая проекция; на фиг. 2 сотовая панель, разрез (до отверждения клея и вспенивающейся композиции); на фиг. 3 сотовая панель, разрез (в окончательном виде).
Сотовая панель состоит из двух обшивок 1, вспенивающейся композиции 2, фильтрующих прокладок 3 и сотового заполнителя 4. Вспенивающаяся композиция 2 размещена между обшивками 1 и фильтрующими прокладками 3. Увеличение объема вспенивающейся композиции ограничено с одной стороны обшивкой, а с другой непроницаемой для нее фильтрующей прокладкой, скрепленной клеевым слоем 5 с сотовым заполнителем 4. Прокладка выполнена в виде сетки из стекловолокна, проницаемой для клея, поэтому соединения сотового заполнителя 4 и вспенивающейся композиции 2 осуществляется с помощью клея, пропитывающего в процессе изготовления сетчатую прокладку. По окончании процесса изготовления вспенивающаяся композиция 2, прокладка 3 и клей образуют цельную затвердевшую массу 6, скрепленную с обшивками 1 и сотовым заполнителем 4.
Сотовая панель изготавливается путем нанесения на одну или обе обшивки вспенивающейся жидкой или пленочной композиции, непосредственно на которую укладывается сетчатая прокладка с клеевым слоем. Затем панель собирают на склеечном приспособлении и обрабатывают по режиму отверждения клея и вспенивающейся композиции. При этом в процессе вспенивания композиции сетчатый материал выполняет роль дренажа для выхода воздуха из полости панели.
Данное изобретение снижает массу сотовой панели, так как оно позволяет ограничить объем вспенивающейся композиции и устраняет ее проникновение в ячейки сотового заполнителя.
1. СОТОВАЯ ПАНЕЛЬ, содержащая обшивки и размещенные между ними сотовый заполнитель и вспенивающуюся композицию, отличающаяся тем, что, с целью снижения ее массы путем ограничения объема вспенивающейся композиции, она снабжена фильтрующими прокладками из ткани, установленными на сотовом заполнителе, при этом вспенивающаяся композиция размещена между обшивкой и прокладкой.
2. Панель по п.1, отличающаяся тем, что в ней прокладки выполнены в виде сетки из стекловолокна.
Рисунки
Заявка
3508583/23, 05.11.1982
Клопота А. В, Кантер Г. Г
МПК / Метки
МПК: B64C 3/26
Опубликовано: 27.03.1996
