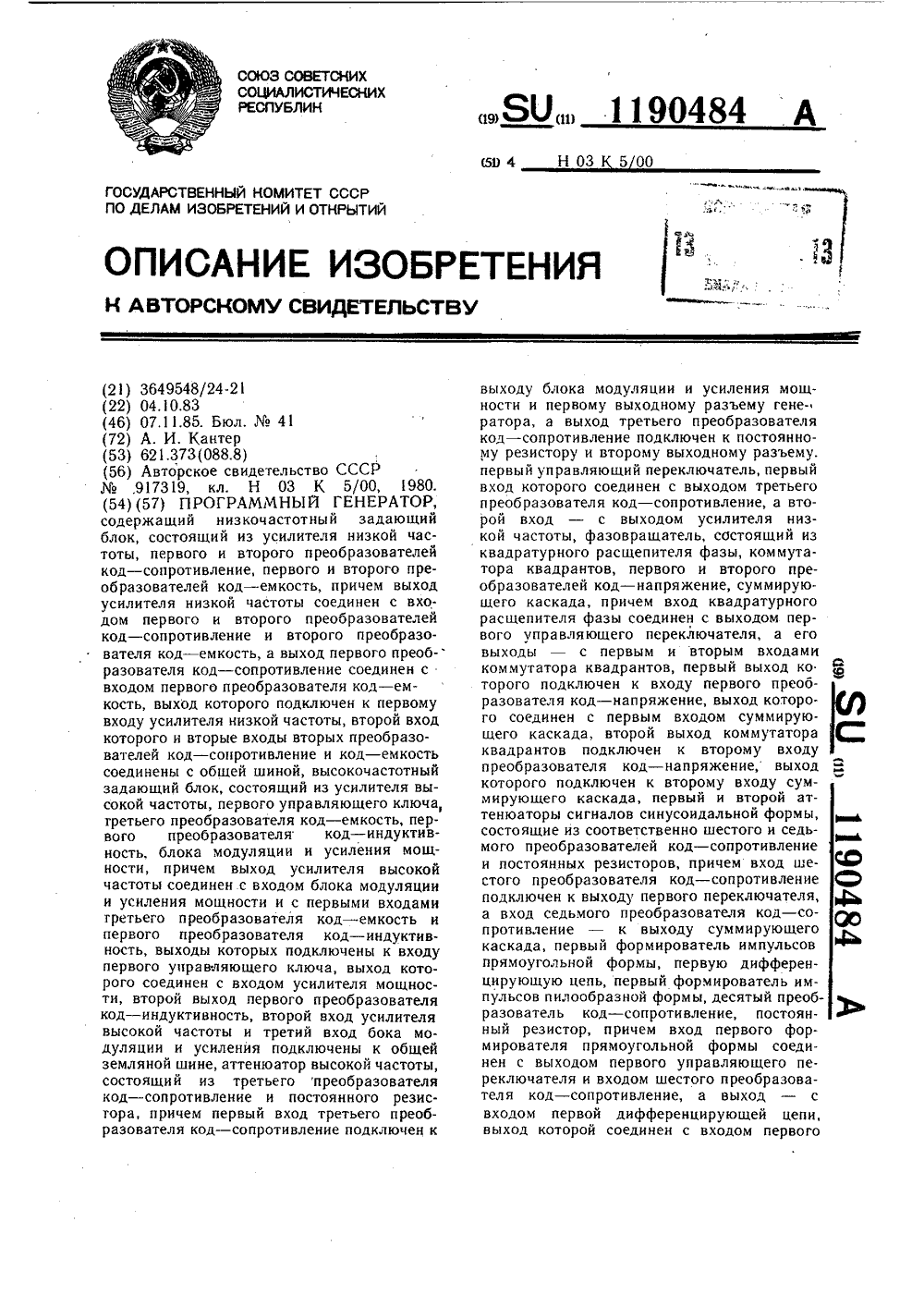

Кантер

Номер патента: 1190484

Опубликовано: 07.11.1985

Автор: Кантер

МПК: H03K 5/00

Метки: генератор, программный

...и образующих делитель напряжения, с помощью которого осуществляется линеаризация транзистора, и постоянном резисторе, подключенном между подложкой транзистора и общей точкой делителя напряжения, предназначенном для расширения пределов изменения сопротивления и для обеспечения помехозащищенности транзистора. Входом и выходом преобразователей 21 и 22 напряжение - переменное сопротивление являются соответственно исток и сток транзистора, а управляющими входами служат затвор транзистора и общая точка делителя напряжения. Первый 23 и второй 24 преобразователи напряжение - переменная емкость выполнены по Г-образной схеме в составе параллельно включенного варикала и последовательно подключенного развязывающего конденсатора. Вход и...

Номер патента: 1173514

Опубликовано: 15.08.1985

Авторы: Артюхов, Кантер, Корнев, Митяшин, Степанов

МПК: H02P 1/54

Метки: многодвигательного, пуска, электропривода

...другойвывод через последовательно соединепцые кнопку "Стоп" 7, замыкающийконтакт 18 релейного элемента 17и кнопку "Пуск" 6 подключен к другойФазе преобразователя 1 частоты; последовательно соединенные кнопка 40"Пуск" и замьпающий контакт 18 релейного элемента 17 зашунтированызамыкающим блок-контактом 5 контактора 2, Выход первого трехФазноготрансформатора через последовательно соединенные первый детектор 11.и делитель 14 напряжения подключен,к одному входу элемента 15 сравнения,выход которого через согласующийэлемент 16 подключен к входу релейного элемента 17, выход второго детектора 12, через Фильтр 13 подключен к другому входу элемента 15 сравнения. Первый и второй трехфазныерезистивные делители 19 и 20 цапряжения, второй...

Номер патента: 1119438

Опубликовано: 23.05.1985

Авторы: Вайнберг, Кантер, Моргенштерн

МПК: G01N 23/08

Метки: рентгеновский, рентгеновской, томограф, томографии

...информацию о структуре исследуемого слоя контролируемого объекта. Из описания способа видно, что его осуществление возможно только в том случае, если динамическая нерезкость, обусловленная перемещением контролируемого объекта, источника и регистрирующего элемента, меньше геометрической нерезкости, обусловленной меньшим из используемых фокусов. Это условие является критерием для выбора скорости указанного перемещеРентгеновский томограф содержит источники рентгеновского излучения 1 с двумя отличающимися по размеру фокусами 2 и 3, заключенную в светонепроницаемую кассету 4 электрорентгенографическую пластину 5 с металлической подложкой 6 и полулроводниковым слоем 7, который расположен в контакте с диэлектрической пластиной 8 с...

Номер патента: 1152097

Опубликовано: 23.04.1985

Авторы: Вайнберг, Кантер, Либерман, Моргенштерн, Химович

МПК: H04N 5/32, H05G 1/64

Метки: рентгенотелевизионная

...6 и через инвертор 8 системы 7 электрически соединены с соответствующими входами сумматора 9видеосигналов, выход которого подключен к вхо 1 у ВКУ 10. Приво 11 вращения призмы Лове 4 через блок синхронизации 12 соепинен с механизмом вращения 18 контролируемого объекта 19,Установка работает следующимобразом.Одновременно с включением источника 1 рентгеновского излучения запускается механизм вращения 18 конт-.ролируемого объекта 19. При этомсинхронно с вращением контролируемого объекта 19 с помощью блока синхронизации 12 и привода вращения 11приводится во вращение призма Лове 4 вокруг своей оптической оси в том же направлении, что и контролируемый объект 19, причем частота вращения призмы Дове 4 выбирается в 2 раза меньшей. Это...

Номер патента: 1115184

Опубликовано: 23.09.1984

Авторы: Артюхов, Кантер, Томашевский

МПК: H02M 7/515

Метки: инвертор, трехфазный

...большой инерцион- ф костью, в результате чего в переходных режимах,.возникающих, например, при пуске инвертора или скачкообразном изменении параметров его нагрузки, угол запирания может умень шаться до недопустимо малых значений. Это снижает надежность работы инвертора и ограничивает область его возможных применений.Целью изобретения является повы шение функциональной надежности инвертора. Указанная цель достигается тем, что трехфазный инвертор снабжен до- Б полнительными тиристорами, подключенными параллельно обмоткам компенсирующих реакторов, при этом аноды дополнительных тиристоров, соединены с катодами регулирукищих тиристоров.На фиг. 1 показана схема инвертора; на Фиг. 2 - временные диаграммы напряжений на элементах...

Номер патента: 1115183

Опубликовано: 23.09.1984

Авторы: Артюхов, Кантер, Митяшин, Томашевский

МПК: H02M 7/515

Метки: инвертор

...в широких пределах, то установленная мощность компенсирующего реактора становится соизмеримой с установленной мощностью сглаживающих реакторов, Наличие трех электромагнитных аппаратов с раздельными магнитными системами приводит к увеличению массы и габаритов инвертора и усложнению его конструкции Целью изобретения является улучт шение массогабаритных показателейинвертора.Указанная цель достигается тем, что в инверторе, содержащем два трехфазных тиристорных моста с коммутирующими конденсаторами в диагоналях переменного тока и трехфазный трех- обмоточный трансформатор, одна пер" вичная обмотка которого соединена в звезду, другая - в треугольник, причем каждая из обмоток подключена к выводам переменного тока соответствующего тиристорного...

Номер патента: 1111241

Опубликовано: 30.08.1984

Авторы: Артюхов, Гаврилов, Кантер, Митяшин, Томашевский

МПК: H02M 7/515

Метки: групповой

...не возникают значительные переходные процессы в систе. ме распределения. Это связано с тем, что последн.-.я отрабатывает.на абсолютные значения тока инверторов, а реагирует на нарушение заданной про.-. порции между ними.Однако в пусковых режимах величина (др ) становится. соизмеримой с /4 . Это приводит к тому, что из-за повышенных пульсаций выходного напряжения регуляторов при малых ,К и соответствующих пульсациях потребляемых инверторами токов система регулирования в ряде случаев становится неустой чивой. Указанное обстоятельство снижает надежность работы преобразователя и сужает диапазон его применения,Целью изобретения является новышение функциоиальной .надежности.Указанная цель достигается тем, что групповой преобразователь...

Номер патента: 1084850

Опубликовано: 07.04.1984

Авторы: Берзиньш, Волков, Кантер, Шиманович

МПК: G08B 29/00

Метки: многоточечной, сигнализации

...сущности к изобретению является устройство для многоточечной сигнализации, содержащее ячейки сигнализации, каждая из которых выполнена из сигнальной лампы датчика, резистора и оптрона, первые выводы датчиков ячеек сигнализации соединены с катодом первого диода, анод которого подключен к первому выводу первой вторичной оомотки трансформатора, второй вывод ко торой соедине с первыми выводами сигнальных ламп ячеек сигнализации, второй вывод сигнальной лампы ячейки сигнализации соединен со вторым выводом датчика и через светодиод оитрона подключен к первому выводу резистора, вторые выводы резисторов ячеек сигнализации через второй диод подключены к третьему выводу первой вторичной обмотки трансформатора, первый вывод второй вторичной...

Номер патента: 1081768

Опубликовано: 23.03.1984

Авторы: Артюхов, Гаврилов, Кантер, Лазарев, Митяшин, Суханов

МПК: H02M 7/515

Метки: инвертор

...входным зажимам, а к выводампеременного тока мостов подключеныконденсаторы, соединенные в звезду,между общими точками токорых включены параллельно соединенные компен.сирующий конденсатор, и цепь нагруз.ки, снабжен емкостным делителем,подключенным параллельно цепи нагрузки, и двумя цепочками последовательно соединенньк обратного диодаи дросселя, подключенными к выводампостоянного тока тиристорных мостов,при этом средняя точка емкостногоделителя соединена с общей точкойуказанньк цепочек.На фиг. 1 показана принципиальнаяэлектрическая схема инвертора; нафиг. 2 - возможный алгоритм управле10817 55 ния тиристорами инвертора и эпюры, поясняющие его работу.Инвертор содержит два моста на тиристорах 1-6 и 7-12, сглаживающий дроссель 13,...

Номер патента: 1077034

Опубликовано: 28.02.1984

Авторы: Артюхов, Кантер, Корнев, Степанов, Щедриков

МПК: H02M 7/515

Метки: инвертор, трехфазный

...мощность обратного выпрямителя, что приводит кувеличению установленной мощностиэлементов инвертора.Известен также трехфазный инвертор, содержащий отсекающие диоды,диоды обратного тока, коммутирующиеконденсаторы и двухобмоточный коммутирующий дроссель 14 ,На относительно малых частотах,когда время, в течение которого конденсаторы подключены к нагрузке,мало по сравнению с шестой частью периода интервалом), укаэанная схемаимеет меньшую установленную мощность конденсаторного оборудованияпо сравнению с инверторами 1- 3,С ростом частоты время перезарядаконденсаторов становится сравнимымс интервалом.Кроме того, данное устройство не,функционирует ри отсутствии потерьвсиловых элементах, в частности вдиодах обратного тока, что приводитк...

Номер патента: 1070673

Опубликовано: 30.01.1984

Авторы: Артюхов, Кантер, Митяшин, Серветник, Степанов

МПК: H02M 7/515

Метки: инвертор, трехфазный

...трансформатор, вторичные обмотки которого соединены взвезду, а первичные - в две треугольные группы, подключенные к выводампеременного тока тиристорных мостов Г 4 3.Недостаток известного инверторазаключается в сложности построенияцепей компенсации избыточной реактивной мощности коммутирующих конденсаторов, реализованных значительнымколичеством обратных диодов.Цель изобретения - упрощение схемы и улучшение массогабаритных показателей.Укаэанная цель достигается тем,что в трехфазном инверторе, содержащем три однофаэных тиристорных мостас коммутирующими конденсаторами вдиагоналях переменного тока, анодными группами подключенные к положительному входному выводу через сглаживающие дроссели, обратные диоды,катоды которых соединены с...

Номер патента: 1069101

Опубликовано: 23.01.1984

Авторы: Артюхов, Голембиовский, Кантер, Корнев, Митяшин, Резчиков, Степанов

МПК: H02M 7/515

Метки: электроснабжения

...нагрузки.Цель изобретения - уменьшение ус-,тановленной мощности силового оборудования системы электроснабжения,состоящей из И преобразователей, подключаемых к общей выходной сети.Указанная цель достигается тем,что в преобразователь, содержащийпоследовательно соединенные регулятор постоянного напряжения с блоком р 5 управления, имеющим управляющий вход,С-Фильтр и тиристорный мост с блоком формирования управляющих импульсов, реактором в цепи питания и багтареей коммутирующих конденсаторовна выходе, а также задающий генератор, дополнительно введены ключевойэлемент, соединяющий шины питания тиристорного моста, и фазосдвигающийузел, имеющий вход синхронизации ивход управления, причем выход задающего генератора соединен с...

Номер патента: 1064401

Опубликовано: 30.12.1983

Авторы: Артюхов, Банковская, Кантер, Митяшин, Степанов

МПК: H02M 7/515

Метки: инвертор, трехфазный

...15 - 17, соединенных звездой,Обмотки 18 и 19 дросселя 14 соедииены последовательно-встречно, общая точка подключена к нулевой точкекоммутирующих конденсаторов, 15 - 17.Между выводами постоянного тока мостов 1 - б и 8 - 13 в прямом направле 5 нии включены дополнительно введейные диоды 20 и 21.Трехфазный инвертор работает следующим образомКоммутирующие конденсаторы 15 - 17 10 периодически перезаряжаются в процессе поочередной работы основных тиристоров 1 - 6, в результате чего навыходе инвертора формируется трехфазное напряженке с частотой, соответствующей частоте управляющих импульсовСтабилизация выходного напряженияинвертора осуществляется путем изме"нения величины реактивной мощности,потребляемой мостом 8 - 13 и дросселем 14....

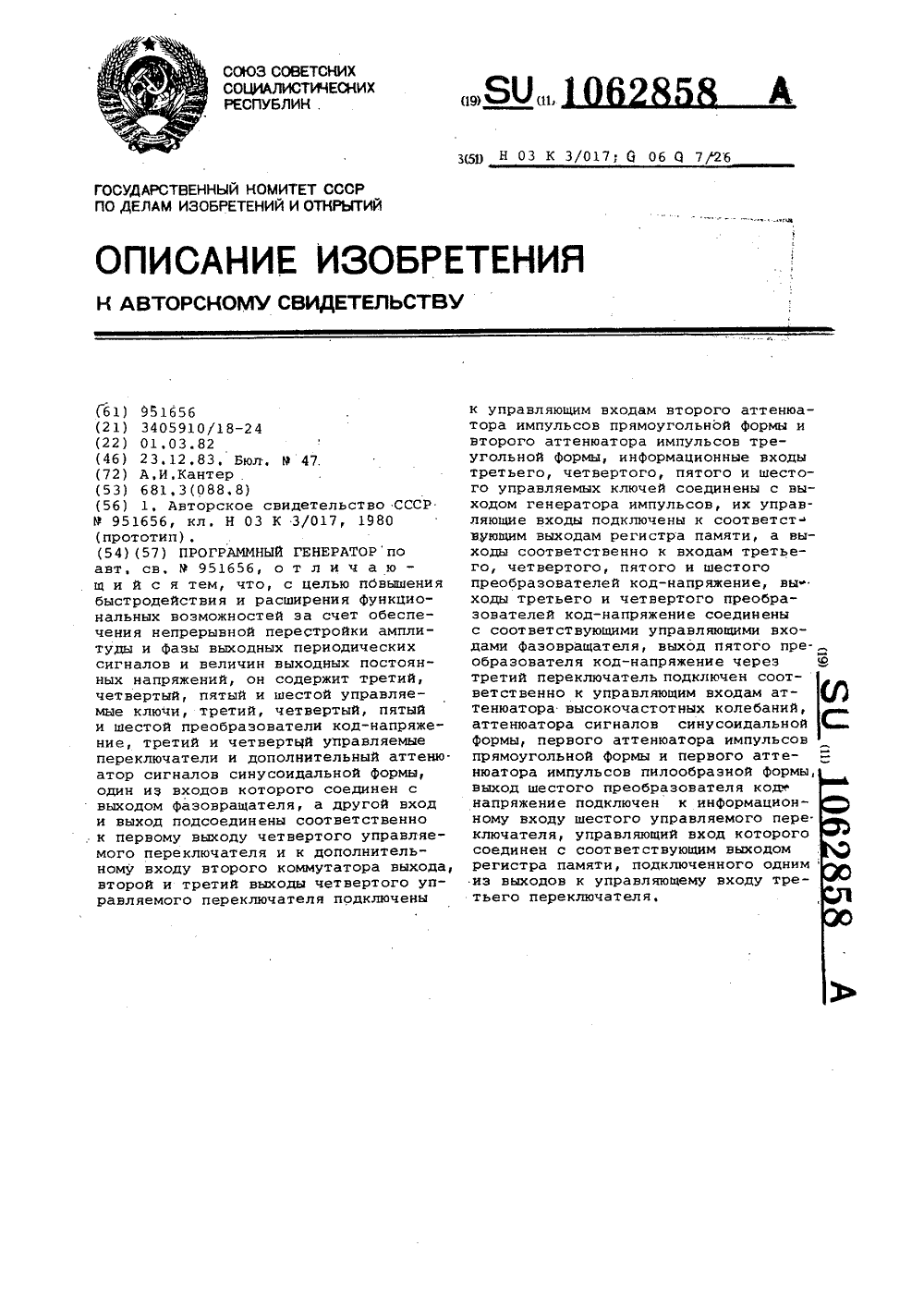

Номер патента: 1062858

Опубликовано: 23.12.1983

Автор: Кантер

МПК: H03K 3/017

Метки: генератор, программный

...и второго формировате лей 30 и 31 импульсов прямоугольной фформы типа меандр через первыйи второй аттенюаторы 37 и 38 импуль.сов пряМоугольной формы, выполненные по Г-образной схеме и состоящие 50из преобразователей 39 и 40 напряжение-переменное сопротивление и постоянных резисторов 41 и 42, соединены с одними иэ входов первого и второго коммутаторов 35 и 36 выхода и 55с первым и вторым входами сумматора 43 импульсов, выполненного по схеме с двумя активными нагрузками,Схемы преобразователей 39 и 40аналогичны схеме преобраэователей 4, 5 и 15,Одновременно, выходы первого и второго формирователей 30 и 31 им:пульсов прямоугольной формы типа меандрф через первую и вторую диф 65 Ференцирующие цепи 44 и 45, каждая иэ которых представляет...

Номер патента: 1056403

Опубликовано: 23.11.1983

Авторы: Артюхов, Кантер, Корнев, Митяшин, Степанов

МПК: H02M 7/515

Метки: переменное, постоянного, тиристорный

...основными соединены по схеме замкнутого многоугольника, поичем не связанные стиристорами точки соединения конденсаторов каждого из двух многоугольников соединены с выходнымивыводами преобразователя, каждыйиэ двух импульсных регуляторовснабжен входной индуктивностью идополнительной парой последовательино соединенных тиристоров, включенной в рассечке другой шиныпитания мостов, точка соединения тиристоров первой дополни.тельной пары, подключена к второй,обкладке входного коммутирующегоконденсатора, а между точками соединения тиристоров основнойи дополнительной пар второго импульсного регулятора включен второй введенный входной коммутирующий конденсатор,На фиг 1 и 2 представлены схемы преобразователей частоты с раз"личными способами...

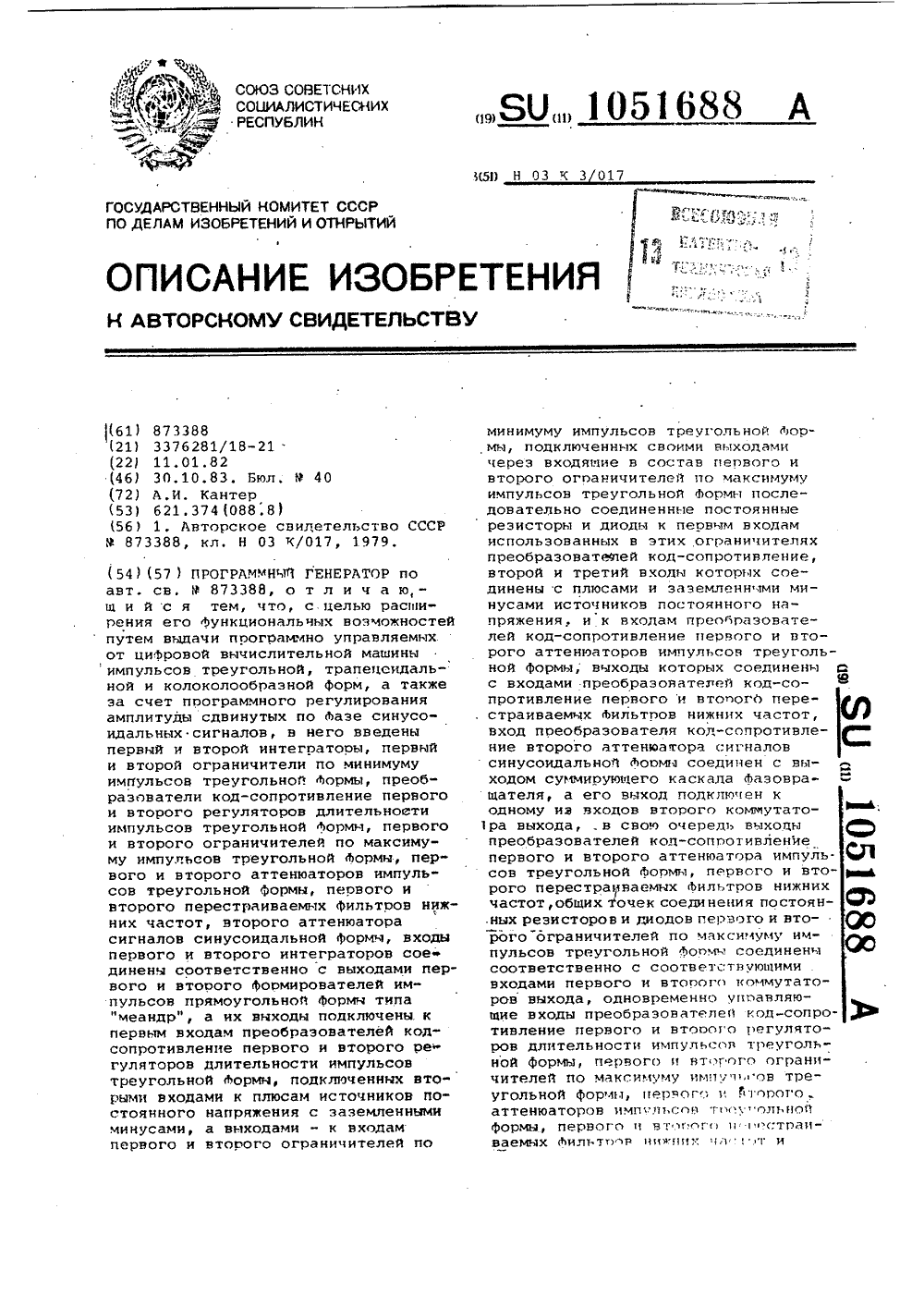

Номер патента: 1051688

Опубликовано: 30.10.1983

Автор: Кантер

МПК: H03K 3/017

Метки: генератор, программный

...конденсаторов, индуктивностей и резисторов в соответствии со значениемдвоичного кода.Усилитель б выполнен на полевыхтранзисторах по двухкаскадной схемес .термистором в цепи отрицательной обратйой связи,Усилитель 10 представляет собойвысокочастотный транзисторный каскад с заземленным спорным выводом. ,60Блок 11 выполнен на мощных высокочастотных транзисторах и имеетвысокочастотный и модулирующий входы,(общий выходной вывод и заземленныйопорный вывод. Первый и второй Уп", . 65 равляемне переключатели 12 и 13 представляют собой собранные на полевых транзисторах ключевые схемы для переключения аналоговых сигналов.Ослабление амплитуды сигналов синусоидальной формы начальной фазы производится посредством подключенного на выходе первого...

Номер патента: 1023621

Опубликовано: 15.06.1983

Авторы: Артюхов, Кантер, Корнев, Кумаков, Степанов

МПК: H02P 13/16

Метки: многофазным, преобразователем, частоты

...и через Формирователь импульсов по длительности подключены квыходу компаратора, другие входыэлементов И соединены с соответствующими входами генератора ступенчатогонапряженияа выходы подключены квходам Фазоумножителя.1023621Генератор пилообразного напряжения обоих групп подключены соответственносодержит, интегратор с разрядным клю- к прямому иинверсному выходам триг "-:чоы элемент задержки, компаратор,гера 11, другие входы соединены попар-стробируемые ключи и конденсатор с но и образуют входы фазоумножитезарядным резистором, причем вход ге- ля 10,к первому иэ которых подключениератора. пилообразного напряжения со вход триггера 11.едииен с одним иэ входов стробируемых Элементы И-НЕ 2536 логическогоключей и через...

Номер патента: 1016837

Опубликовано: 07.05.1983

Авторы: Артюхов, Кантер, Митяшин, Печенкин

МПК: H02P 13/16

Метки: многофазным, преобразователем, частоты

...изобретения - повышение точ 35ности Фазовых сдвигов в системе выходных импульсов.Указанная цель достигается тем,что предлагаемое устройство для управления многофазным преобразователем частоты снабжено цифровым фазо"умножителем на .триггере и двенадцатиэлементах И-НЕ и логическим блокомна двенадцати элементах И-НЕ, соединенными последовательно и подключенными между блоком преобразования ширины импульсов и блоком выходныхусилителей импульсов, а блок преобразования ширины импульсов выполненв виде шести двухвходовых элементов 5 ОИ, объединенных по входам в два треугольника, вершины которых являютсявходами блока преобразования шириныимпульсов, а выходы элементов Ивыходами укаэанного блока, элементыИ-НЕ цифрового фазоумножителя...

Номер патента: 1001373

Опубликовано: 28.02.1983

Авторы: Артюхов, Кантер, Корнев, Митяшин, Степанов

МПК: H02M 5/27

Метки: групповой, частоты

...и второй групп. соответственно;Р Р - номинальные мощности инверторов, образующих этигруппы,при этом регуляторы постоянного напряже.ния одной группы инверторов выполненыс совмещенной анодной неуправляемойгруппой вентилей, а другой - с совмешеннпйкатодной неуправляемой группой вентилей.На фиг. 1 представлена схема предлагаемого устройства; на фиг. 2 и 3 -схема одного из вариантов выполненияпреобразователя и временные диаграммы,поясняющие его работу; на фиг. 4 и 5 -графики зависимостей коэффициентов искажения 9 и мощности Х от угла управления с и коэффициента М от величины ассиметрии у загрузки инверторных блоков; на фиг. 6 - расчетная схемаодной фазы выпрямительной части преобразователя,Групповой преобразователь частоты(фиг.1 ) содержит...

Номер патента: 997199

Опубликовано: 15.02.1983

Авторы: Артюхов, Кантер, Лазарев, Митяшин, Пятницын

МПК: H02M 5/27

Метки: однофазное, повышенной, трехфазного, частоты

...анодных групп мостов подключены к точкам соединения катодов дополнительных тиристоров.На фиг.1 представлена схема предлагаемого преобразователя трехфазного напряжения в однофаэное повышенной частоты; на фиг.2 в вариант распределения управляющих импульсов на основных и дополнительных тиристорах, на фиг,З - диаграммы некоторых процессов в преобразователеПреобразователь содержит три одноФазных тиристорных моста 1-12, реакто. ры 13, 14 и 15, имеющие средние выводы, которые подключены к Фазам а,в,с питающего напряжения, и по два отвода, расположенных симметрично относительно средней точки, коммутирующий конденсатор 16 и дополнительные ти-, ристоры 17-22, соединенные встречно в последовательную кольцевую цепочку, причем общие точки анодов...

Номер патента: 987763

Опубликовано: 07.01.1983

Авторы: Артюхов, Кантер, Лихоманов, Митяшин

МПК: H02M 7/515

Метки: инвертор, трехфазный

...реактивной мощности в системе инвертор - нагрузка таким образом,чтобы обеслечивалосьподдержание выходного напряжения в заданных пределах. Изменение реак тивной мощности, потребляемой КУ, осуществляется изменением фазы управляющих импульсов регулируюших тиристоров10 - 15 относительно. фазы переменногонапряжения на выходе инвертора (на кж 15денсаторах 7 - 9),Тиристоры 10 - 15 управляются узкими одиночными импульсами. смещеннымипо фазе относительно друг друга на 60.эл. град. При смещении управляющихимпульсов на угол Й в сторону опе-.режения относительно момента прохождения соответствующего линейного напряжения через нулевое значение проио- фходит поочередное (в соответствии с д 5указанной на чертеже нумерацией) включение регулирующих...

Номер патента: 964849

Опубликовано: 07.10.1982

Авторы: Артюхов, Кантер, Корнев, Степанов

МПК: H02J 3/18

Метки: источник, мощности, реактивной, статический

...выводом трехфазного тиристорного моста,а другая обкладка - с катодом диода14, анод которого подключен к отри Оцательнолу выводу трехфазного тиристорного моста, при этом другой вывод.реактора 8 соединен с положительнымвыводом однофазного моста 9-12Источник реактивной мощности работает следующим образом,Первоначально обеспечиваетсяпредварительный заряд конденсатора17 с полярностью, указанной нафиг, 1 у путем подачи широких импуль-. сов на тиристор 12 и любую пару несмежных тиристоров, например 1 и 4,Затем подаются импульсы согласнографику на фиг. 2. При открывании тиристоров 10 и .11 и пары тиристоров,например 6 и 1, к реактору 8 прикладывается линейное напряжение сетии в нем развивается ток, одновременно происходит перезаряд...

Номер патента: 961077

Опубликовано: 23.09.1982

Авторы: Артюхов, Кантер, Митяшин, Степанов

МПК: H02M 7/515

Метки: инвертор

...41 - к выводампеременного тока моста 2 - 7. Инвертор снабжен дополнительными тиристорами 42 - 44, причем тиристор 42включен в соответствующей полярностимежду положительным входным выводоми общей точкой соединения катодов диодов 21, 23, 25, 33, 35 и 37, тиристор 43 включен между катодной группой 2, 4 и б тиристорного моста ианодной группой 22, 24 и 26 диодногомоста, а тиристор 44 включен междукатодной группой 8, 10 и 12 тиристорного моста и анодной группой 34,36 и 38 диодного моста.Автономный инвертор работает следующим образом.Тиристорные мосты 1 - б и 7 - 12осуществляют преобразование постоянного напряжения в переменное трех -фазное напряжение. Так как одни первичные обмотки 40 трансформатора 39соединены звездой, а другие 41 -...

Номер патента: 956464

Опубликовано: 07.09.1982

Авторы: Билялетдинова, Даревский, Кантер, Ламбрев, Могилевская, Сабаев, Скуодис, Черняк

МПК: C07C 127/01

Метки: белящих, монохлормочевины, растворов

...ведут с охлаждением приподдержании температуры 5 - 20 С, поскольку при температуре выше 20 С возможны частичное разложение монохлормочевины в процессе синтеза и как следствие потеря активного хлора.25 Полученные по предлагаемому способурастворы монохлормочевины содержат30 - 50 гл активного хлора.П р и м е р 1. 14,9 г мочевины (25%-ный,избыток против стехиометрии) растворяют0 в 300 мл воды, охлаждают до 10 С и через956464 Составитель О. Оксинойд Техред А. Камышникова Редактор 3. Бородкина Корректор С. Файн Заказ 873/678 Изд.214 Тираж 448 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и откры 1 нй113035, Москва, Ж, Раушская наб д. 4/5 Тип. Харьк. фил.,пред. Патент раствор пропускают хлор со скоростью 14,0 г/ч в...

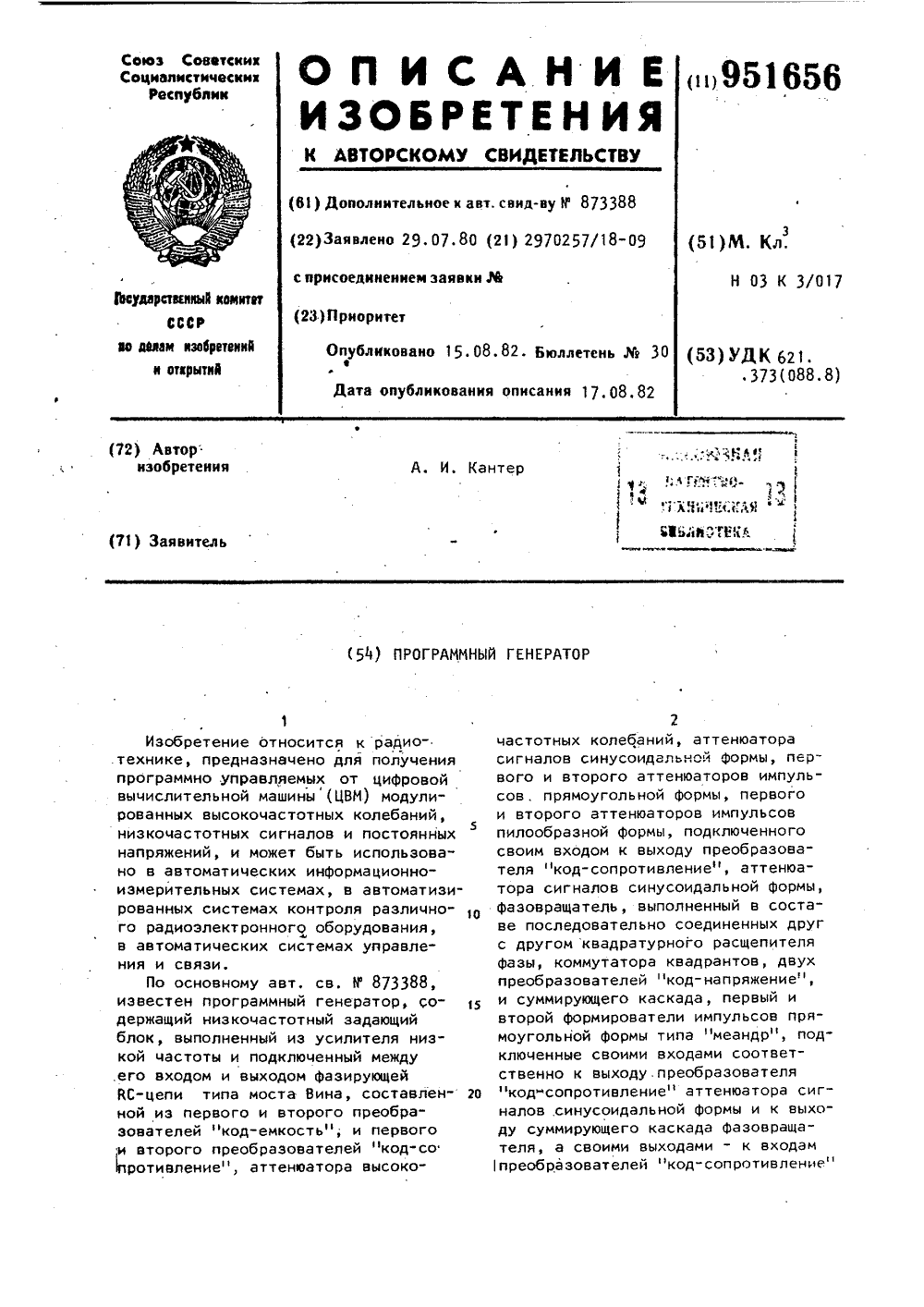

Номер патента: 951656

Опубликовано: 15.08.1982

Автор: Кантер

МПК: H03K 3/017

Метки: генератор, программный

...и первого и второго преобразователей 4 и 5 "напряжение-переменное сопротивление", усилителя низкой частоты УНЧ) 6, первого управляемого ключа 7 и преобразователя 8 "код-напряжение", высокочастотный задающий блок 9, состоящий йз усилителя 10 высокой цастоФты, блока 11 модуляции и усилениямощности, преобразователя 12 "кодиндуктивность", преобразователя13 "код-напряжение", преобразователя 14 "напряжение-переменная емкость", второго управляемого клю,ча 15, генератор 16 импульсов, первый и второй управляемые переключатели 17 и 18, аттенюатор 19 высокочастотных колебаний, состоящий изпреобразователя 20 "код-сопротивление" и резистора 21, аттенюатор 22сигналов синусоидальной формы, состоящий из преобразователя 23 "кодсопротивление" и резистора...

Номер патента: 951606

Опубликовано: 15.08.1982

Авторы: Артюхов, Кантер, Лазарев, Митяшин, Степанов

МПК: H02M 7/515

Метки: автономный, инвертор, трехфазный

...что трехфазный автономный инвертор, содержа- р 5 щий мост с катодной и анодной группами тиристоров дроссель фильтра в цепи питания, звезду коммутирующих конденсаторов, подключенную к выводам переменного тока тиристорного моста, а также цепочку из30 последовательно соединенных вентилеи и денсаторов 8 - 10, что ведет к увеличению угла запирания тиристоров 1 - 6 и к росту выходного напряжения. Для компенсации этой избыточной мощности и стабилизации выходного напряжения служит блок, состоящий из дросселя 11, тиристоров 12 и 13, конденсаторов 14 и 15, диода 16.Рассмотрим интервал работы инвертора, в начале которого открывается тиристор 2, а закрывается тиристор 6. Угол запирания тиристора 6 определяется промежутком времени, в течение...

Номер патента: 936299

Опубликовано: 15.06.1982

Авторы: Артюхов, Гребенников, Кантер, Митяшин

МПК: H02M 7/515

Метки: автономный, инвертор

...- Н 14 Нигде Н, - напряженность, создаваемая1(током, потребляемым от источника постоянного напряжения;Н - напряженность, создаваемаяи,током, пропорциональным напряжению инвертора,Помимо этих обмоток необходиманамагничивающая обмотка 21, обеспечивающая фиксацию магнитного состояния сердечника в точках А и Вс учетом петли конкретного матери 4"ла.Таким образом, в исхо дном состоянии ( перед возникновением каждого им"пульса компенсирующего тока черезобмотку 17), напряженность определяется по формулеНУ + Нсм -Н 1 а Ни + Нсм фНа фиг. 3 показаны величины результирующих напряженностей в двухкрайних режимах.7 93629 тора в цепи источника ухудшает быстродействие процесса управления величиной индуктивности (, . В момент отключения нагрузки ток...

Номер патента: 936298

Опубликовано: 15.06.1982

Авторы: Артюхов, Кантер

МПК: H02M 7/515

Метки: автономный, инвертор

...на номинальную нагрузку тиристоры 22-33 закрыты, поэтому реактивная мощность конденсаторов 15-17 и 18-20 расходуется только на создание требуемого угла запиранияи компенсацию реактивной мощности нагрузки,При отключении части нагрузки высвобождающаяся реактивная мощность емкоствого характера компенсируется На чертеже показана схема автономного инвертора.Автономный инвертор с улучшенной формой кривой выходного напряжения содержит трехфазные тиристорные мосты 1-6 и 7-12, выводы постоянного тока которых связаны со входными выводами через дроссели фильтра 13 и 14, а выводы переменного тока соединены через конденсаторы 15-17 и 13- 20 между собой и через многообмоточный индуктивный элемент 21 с выходом инвертора. Инвертор содержит также35...

Номер патента: 936296

Опубликовано: 15.06.1982

Авторы: Артюхов, Кантер, Лазарев, Митяшин

МПК: H02M 7/515

Метки: автономный, инвертор

...тиристора 13. К выход.ным выводам 7 и 8 инвертора подключен потребитель 18 напряжения удвоенной частоты, к выводам 14 и 15 потребитель 19 напряжения основной мчастоты,Автономный инвертор работает сле-дующим образом. 4В момент включения тиристоров 2. и 3 коммутирующий конденсатор 5 за. ряжен с полярностью,указаннои на. фиг. 1. Ток перезаряда конденсатора 5 после включения тиристоров 2 и 3 протекает по цепи, образованной тиристором 2,разделительным конденсатором 9 нагрузкой 18, тиристором 3, а также по цепи, включающей в себя вторую нагрузку 19. Кроме этого, происходит потребление активной мощности по цепи: положительный зажим источника питания, сглаживающий дроссель 6, тиристор 3, нагрузка 19, тиристор 2, отрицательный зажим...

Номер патента: 936215

Опубликовано: 15.06.1982

Авторы: Артюхов, Кантер

МПК: H02J 3/18

Метки: источник, мощности, реактивной, регулируемый

...соединен 2 осо входным выводом В. Катоды тнристоров 8 и 9, аноды которых связаныс выводами А и В, присоединены к зажиму обмотки реактора .12, другойзажим которого подключен к выво зду С. Обмотки реакторов 10-12 размещены на одном магнитопроводе 13.Устройство работает следующим образом,При закрытых тиристорах 4-9 конденсаторы 1-3 генерируют в сеть максимальную реактивную мощность емкостного характера, величина которой определяется их емкостью, напряжением и частотой питающей сети.Для плавного уменьшения генерируемой реактивной мощности емкостногохарактера на тиристоры 4-9 в очередности их возрастающей нумерации подают управляющие импульсы, смещенныеотносительно друг друга по фазена 60 эл. град. При увеличении углйвключения с тиристоров...
