H04Q — Избирательные устройства

Номер патента: 907871

Опубликовано: 23.02.1982

Авторы: Азаров, Антыпко, Иванов, Манякин

МПК: H04Q 1/30

Метки: адресного, вызова, кодированием, позиционным

...увеличить число вызывных команд в системе.Сформированные вызывные команды поступают в манипулятор б, где преобразуются в последовательности тональных частот, а затем передаются по каналу связи.Прием вызывных команд осуществляется следующим образом.С выхода канала связи вызывные команды в виде последовательностей тональных частот поступают в преобразователь 1 О; где преобразуются в исходные комбинации. С выхода преобразователя 10 эти комбинации поступают на входы дешифратора 14, блока 13 управления и блока 1 синхронизации.В системе применяется синхронный способ поддержания временных соотношений между передающим и приемным устройствами. При этом используется метод фазирования по рабочим импуль907871 Формула изобретения Система...

Номер патента: 907872

Опубликовано: 23.02.1982

Автор: Ваннах

МПК: H04Q 1/48

Метки: импульсов, индуктивных, приемник

...с выводами первого и второго конденсаторов и анодами третьего и четвертого диодов соответственно, анодыпервого и второго диодов объединеныи соединены с вторыми выводами первого и второго резисторов, первые выводы которых соединены с базамипервого и второго транзисторов соответственно,На чертеже приведена схема предлагаемого устройства,Приемник индуктиВных импульсоВсодержит первыйи второй 2 пороговые элементы, согласующий блок 3,формирователь 4 запускающих импульсов, блок 5 защиты от ложных срабатываний, устройство 6 распределениязарядов конденсаторов, входящее вблок 5 защиты от ложных срабатыва.ний, триггер 7.Блок 5 защиты от ложных срабатываний содержит первый 8 и второй 9транзисторы, первый 10 и второй 11резисторы, диоды 12-15,...

Номер патента: 907873

Опубликовано: 23.02.1982

Автор: Фандеев

МПК: H04Q 3/64

Метки: абонентов, подключения

...13.группы 12), Определение номера абонента, подлежащего обслуживанию, всегда производится с выхода группы 12, путем дешифрао,ии кода, записанного в ней, дешифратором 16, Пусть первым в очередь встал П-й абонент. Тогда его код с выхода группы 2. возбуждает соответствующий выход дешифратора 16, в результате срабатывает соответствующее реле 2, замыкает свои контакты 3 и 4 и с информационного выхода и-го абонента на вход блока 5 поступает подлежащая обработке информация.По окончании обработки информации на выходе блока 5 появляется импульсный сигнал сброса заявки, который одновременно поступает на вход блока 6 очередности обслуживания, а через контакт 3 - на вход 11-го абонента. На сигнальном выходе П-го абонента происходит спад сигнала...

Номер патента: 907875

Опубликовано: 23.02.1982

Авторы: Азаров, Гостева, Меладзе, Петров, Соколов

МПК: H04Q 9/00

Метки: децентрализованного, коммутируемой, связи, сетью

...каналов в выбранном направлении, При отсутствиисвободных каналов в данном направлении блок 10 повторно обращается кблоку 7, который осуществляет выборочередного (обходного) направленияи сообщает код направления в блок 10.Блок 10 при наличии свободных каналовв направлении выдает команду на проключение тракта соединения к соседней станции,При установлении соединения сабонентом, постоянно включенным встанцию (стационарным абонентом -на чертеже не показан), устройствоработает аналогично описанному режиму установления соединения с подвижньм абонентом, Однако при этомФормат служебных сигналов, содержащий номер вызываемого абонента, отличительной метки, характерной дляподвижного абонента, не содержит.Кроме этого, сигналы с выходаблока 8 по...

Номер патента: 912066

Опубликовано: 07.03.1982

Автор: Макс

МПК: H04Q 3/52

Метки: группированием, коммутации, многоступенчатым, переключающее, поле, реверсивным, четырехпроводное

...подгрупп с 12 линиями в каждой,можно было бы загрузить отдельными линиями с временным уплотнением каждая с группой импульсов временных каналов. для 16 10временных каналов.Каждая нз линий 9+ 9 у с временным уплотнением. подводится ко входу коор.динатиого соединителя 10, с временным уи.лотнением второй ступени 10 коммутации, 15принадлежащего соответствующей группе абонентских схем 4 ю, , 4 уЕ коммутации,Подобным образом линии 9, 9 чс временным уплотнением в поле 1 коммутации с ИКМ и временным уплотнением соединеи всякий раз с одним входом координатного соединителя 10, с ИКМ и временным,уплотнением, .принадлежащего группе абонентских схем 4, , 4, коммутации, в то фвремя как линии 9 у,9 у с временным 25уплотнением соединены всякий раз со...

Номер патента: 919165

Опубликовано: 07.04.1982

Авторы: Желнов, Козырев

МПК: H04Q 9/00

Метки: передачи, сообщений, централизованной

...ки 2 передачи, блок 3 памяти и коммутации, блок 4 управления, блок 5 выдачи сообщений, информационный блок б, блок 7 отображения и подтверждения сообщений, блок 8 документирования речевых и формализованных сообщений, блок 9 контроля каналов, блок 10 анализа и блок 11 выбора приоритета сообщения.Устройство работает следующим образом.919165 управления. ВНИИПИ Заказ 2166/43 Тираж 685 Подписное Филиал ППП "Пагент", г. Ужгород, ул, Проектная, 4 При передаче сообщения с дополнительноговыхода блока 5 выдачи сообщений поступаетсигнал (фиксирующий начало передачи сообщения) на вход блока 11,После окончания передачи сообщения с дополкительного выхода блока 2 передачи сообщениина вход блока 11 поступает сигнал (фиксирующий конец передачи...

Номер патента: 930751

Опубликовано: 23.05.1982

Авторы: Мерзляков, Фомин

МПК: H04Q 1/32

Метки: выделения, импульсов, серий

...содержит первый 1 и второй 2 элемен ты И, первый 3 и второй 4 счетчики, тактовую шину 5, первый б и второй 7 триггеры.Устройство работает следующим ом.Импульсы с тактовой шины 5 ч элемент И 1 поступают на вход и чика 3 и на первый выход устрой заполнении первого счетчика 3 первый гер б переводится в нулевое, а второй гер 7 - в единичное состояние, при этом снимается сигнал разрешения с первого эл та И 1 и подача импульсов на,вход первого счетчика 3 ый выход устройства преВН ИПИ Заказ 3536/87ж 856 Подписное ПП "Патент",д, ул. Проектная,фил 3 930751 4ращается. Одновременно второй триггер 7 вы. Фоормула изобретениядает разрешающий сигнал на вход второгоэлемента И 2 и импульсы с тактовой шиныУстройство для выделения серий импульсов,5...

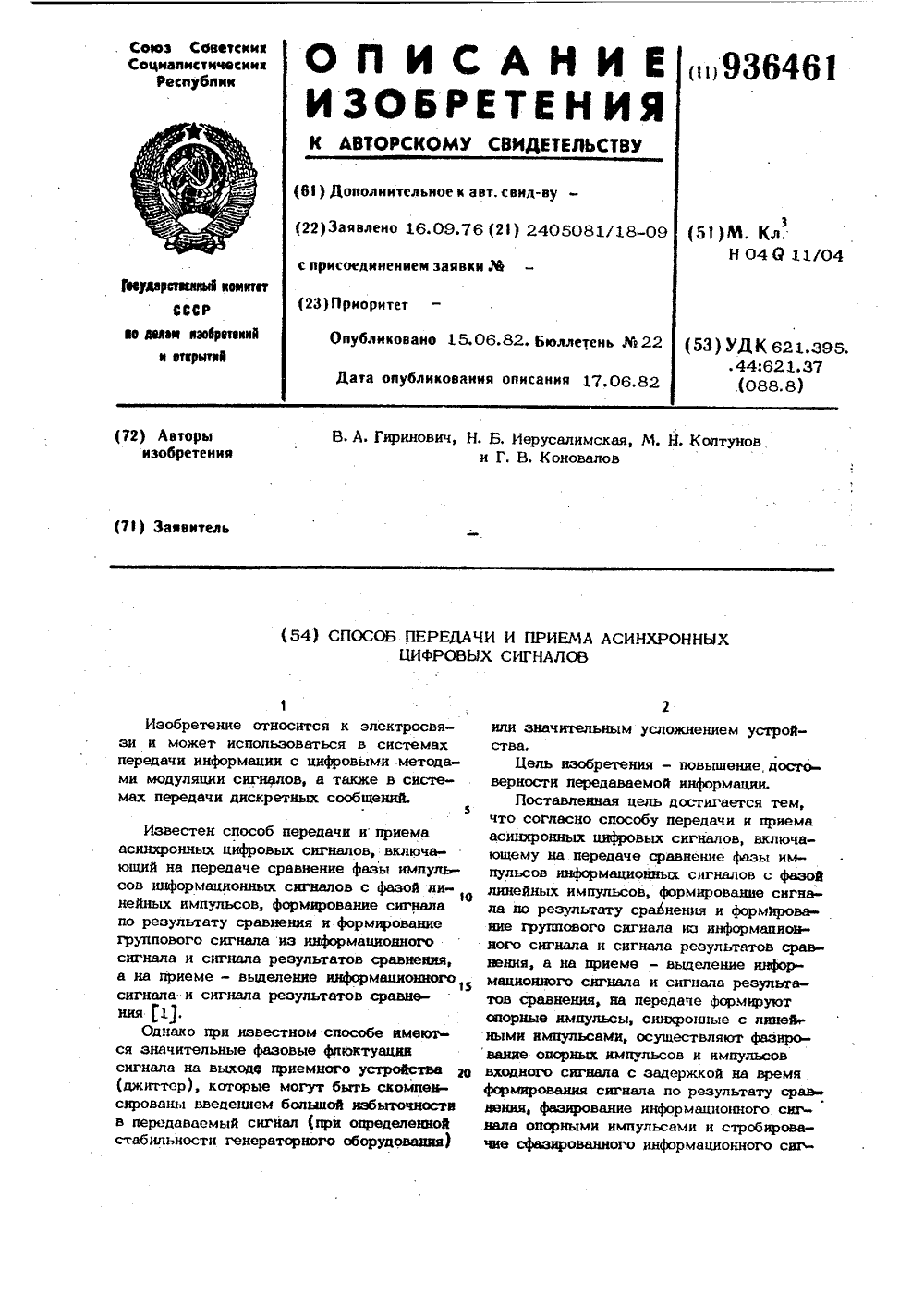

Номер патента: 936461

Опубликовано: 15.06.1982

Авторы: Гиринович, Иерусалимская, Колтунов, Коновалов

МПК: H04Q 11/04

Метки: асинхронных, передачи, приема, сигналов, цифровых

...смены знака сигнала. При наличии сигнала о смене знака и импульса с Формирователь 14 команд работает следующим образом. При отсутствии сигналов с реверсивного счетчика 5 и определителя 9 крайних положений управляемый делитель 15 на 2 выдает последовательность чередующихся символов 0101 на выход 22. Переход из одного состояния в другой происходит по приходу каждого канального импульса. Блоки 16 и 17 установок нулевого и единичного состояний делителя на 2 устанавливают соответствующую фазу управляемого делителя 15. При отсутствии сигнала с определителя 9 крайних положений работа управляемого делителя 1535 на 2 определяется импульсами с реверсивного счетчика 5. При поступлении импульса с реверсивного счетчика 5 на блок 16, т.е. импульса,...

Номер патента: 949845

Опубликовано: 07.08.1982

Автор: Кулаковский

МПК: H04Q 1/45

Метки: вызова, одночастотный, приемник, сигнала, тонального

...на отбое, плавным установлением на вызове и малыми колебаниями относительно среднего значения на сообщении.Пороговый блок 4 формирует порого-двый сигнал путем усреднения огибающейусредняющим фильтром б, задержки усредненного сигнала линией 7 задержкина время . , равное времени установления переходных процессов на выходеФНЧ 3, и усиления задержанного сигнала весовым усилителем 8 в заданноечисло раз.На выходе порогового блока 4 выделяется сигнал с уровнем логическойединицы, если выходной сигнал ФНЧ 3превышает выходной сигнал пороговогоблока 4, в противном случае выделяется сигнал с уровнем логического нуля.Обнаружитель составного сигналаотбоя-вызова осуществляет обнаружение 40ограниченного сигнала, в котором зауровнем логического нуля...

Номер патента: 949846

Опубликовано: 07.08.1982

Авторы: Журавский, Кухтик, Потапова

МПК: H04Q 3/04

Метки: многоканальный, приемник, сигналов

...шесть Фильтров 2, шесть детекторов 3 и шесть вычитающих блоков 4, разделенных на три группы, по два тракта приема в каждой. Число групп выбрано равным трем с тем, чтобы получить требуемую чувствительность приемника (затухание соединительной линии составляет в рассматриваемом примере 19,2 дБ). Каждая группа имеет свой блок 5 управления формирователем порогового напряжения, формирователь б порогового напряжения, связанный через делитель 7 напряжения с блоками 5 управления соседних групп. Пороговые напряжения в каждой группе Формируются в соответствии с максимальной огибающей сигнала в данной группе и через делителинапряжений подаются в другие группы. Если на вход приемника поступают частотные посылки, содержащие токи частот,...

Номер патента: 951753

Опубликовано: 15.08.1982

Автор: Толубеев

МПК: H04Q 3/04

Метки: двухчастотный, приемник, сигналов, тональных

...коммутационного оборудования АМТС (АТС) на второй вход элемента И 13 поступает сигнал включения временной защиты. При этом с выхода элемента ИЛИ 14 на вторые входы выходных вентилей 5 подается запрещающий сигнал. В исходном состоянии, кроме того, на счетчик импульсов 11 и блок памяти 12 с выхода элемента И 16 подается сигнал сброса.При появлении на входе приемника двух частотных сигналов эти сигналы поступают в соответствующие частотные каналы и с выходов интеграторов 4 огибающие этих сигналов подаются на входы элемента И 16. При этом снимается сигнал сброса с блоков 11 и 12. Сигналы с выходов интеграторов 4 подаются также и на первые входы выходных вентилей 5, но на выходах приемника они не появятся, так как на вторые входы вентилей 5 с...

Номер патента: 959294

Опубликовано: 15.09.1982

Авторы: Гладких, Матях, Мищенко, Семенов

МПК: H04Q 1/46

Метки: многочастотных, приемник, сигналов

...не записывается в узел обработки информации 8.5формула изобретения 3 95.Приемник содержит входной усилитель 1 с автоматической регулировкойусиления, и цепей из последовательносоединенных полосового фильтра 2 идетектора 3, и счетчиков импульсов 4,и элементов И 5, дешифратор 6, и/2управляющих триггеров 7 и формирователь выходных сигналов 8.Устройство работает следующим об-разом.Входные сигналы принимаются входным усилителем 1 и затем усиливаются.Выделенные полосовыми Фильтрами 2 сигналы поступают на счетчики 4 и детекто.ры 3,Детекторы 3 своим выходным сигналЬм управляют работой счетчиков 4,которые подсчитывают число импульсовв сигнале за время, посылки цифры номера, что позволяет определить частоту входного сигнала, По...

Номер патента: 978385

Опубликовано: 30.11.1982

Авторы: Будим, Ельцов, Седельников

МПК: H04Q 9/12

Метки: вызова, селективного

...деления делителя 6 равенгдеЬ =2 -Хдлина базовой М-последовательности, аНа фиг, 1 приведена структурная алек-значение тактовой частоты на входе гетрическая схема передающей стороны системы; на фнг. 2 - то же, приемной стороны.Система селективного вызова содержит на передающей стороне генератор 1 импульсов, генератор 2 псввдоспучайной последовательности, ключ 3, влвмвнт 4 задержки, переключатель 5 абонентов, делитель 6 частоты, модулятор 7, гвйвй нератора 2 равно В, то на выходе ключа3 формируется вызывная последовательность, следующая со скоростью В, в квторой передается 1, элементов базовой М-последовательности, а затем 1, элвф ментов задержанной М-послвдоватвдьнооти,С выхода ключа 3 вызывная послвдоватвдьность поступает на первый...

Номер патента: 987858

Опубликовано: 07.01.1983

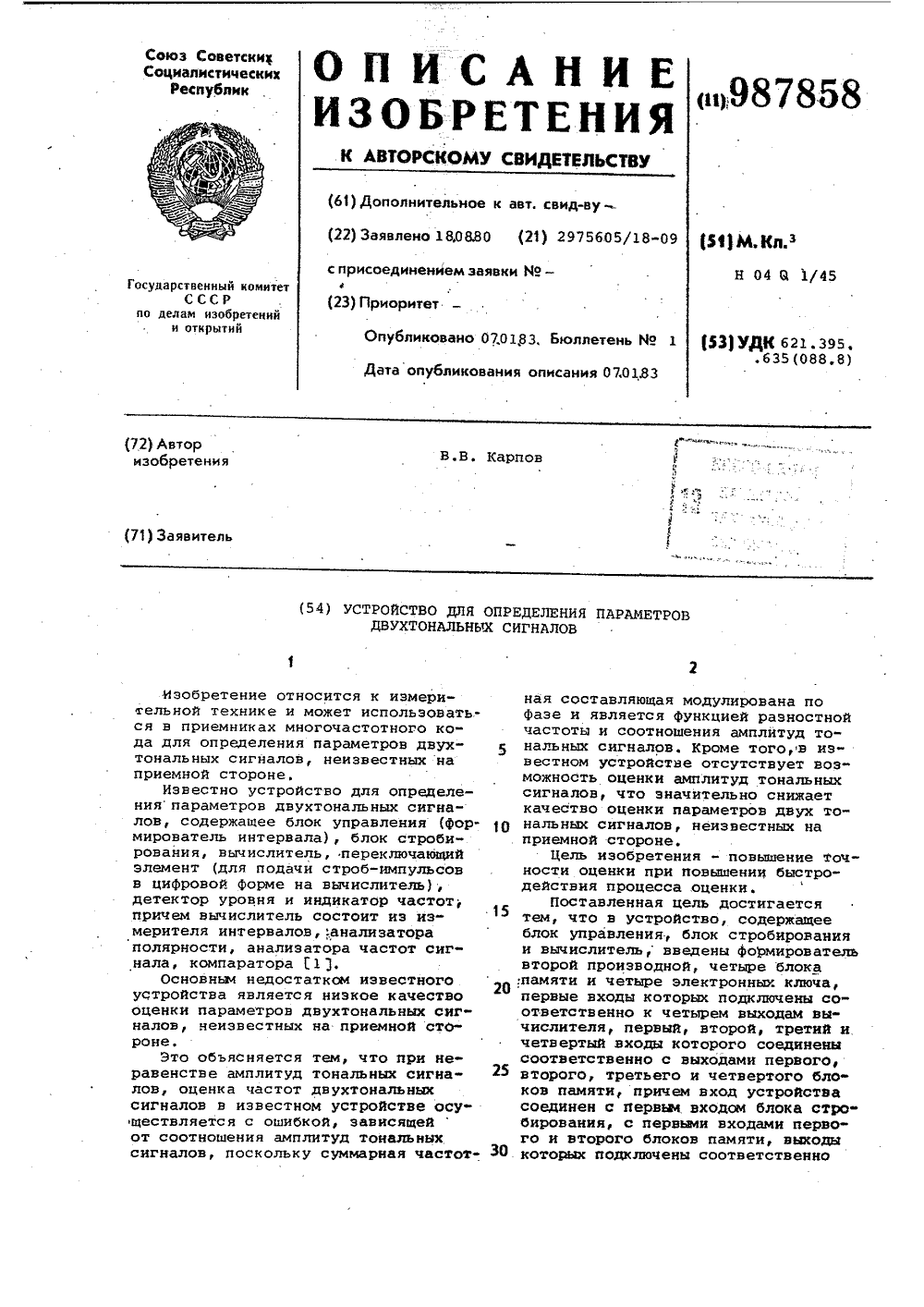

Автор: Карпов

МПК: H04Q 1/45

Метки: двухтональных, параметров, сигналов

...осуществляется цикли 25 . 0 Щ=Д 5 РфО (+Ч+Я 5(П Ю 1+ Ч )где А,щи Ч - амплитуда, круговаячастота и начальная 30 фаза первого тональ-.ного сигнала;А,оЭ и М - амплитуда, круговаячастота и начальчаяФаза второго тональ ного сигнала;00(с,х)0 так как 02= +Еп ,0=0при этом в момент времени х строб"импульс с выхода определителя 9 моментов экстремумов проходит на пер вый и второй выходы блока 1 стробирования и поступает на вторые входыблоков 11-14 памятиПри этом на выходах первого ивторого блоков 11 и 12 памяти уста навливаются напряжения соответственно 0 = 0 = 0(г,х,Л) а на выходахтретьего и четвертого блоков 13 и 14устанавливаются напряжения 0= 04 == 0 ф(с), равные второй производной 50 входного сигнала в момент времениХВ момент времени 1;...

Номер патента: 987859

Опубликовано: 07.01.1983

Авторы: Волков, Кулаковский

МПК: H04Q 5/16

Метки: двоичных, комбинаций, обнаружитель, сигналов

...входуп + 1)- дополнительного элемента И, второйвход которого соединен с входом"Сдвиг" регистра сдвига импульса опроса, а выход (и + 1)-го дополни- ЗОтельного элемента И соединен с входом счетчика импульсов, вход "Установка О" которого соединен с входом "Сдвиг" регистра сдвига информации и с информационным входом 35регистра сдвига стробового импульса,вход "Сдвиг" которого подключен к информационному входу регистра сдвига импульса опроса.На чертеже представлена структурная электрическая схема обнаружителя комбинации двоичных сигналов.Обнаружитель содержит регистр1 сдвига информации, многоканаль-.ный коммутатор 2, И элементов И 3,32 3, регистр 4 сдвига стробового импульса, состоящий из пэлементов памяти 4 44 пп + 1 элементов ИЛИ 5, 525...

Номер патента: 987860

Опубликовано: 07.01.1983

Авторы: Здоровцов, Курдюмова, Левит, Серов

МПК: H04Q 5/20

Метки: автоматизированным, дальнего, каналам, комплект, набора, телефонным

...комплекта от исходящих занятий абонентами АТС данного пункта. По концу (по заднему фронту) импульса занятия 9) происходит фиксация занятия комплекта в результате поступления кратковременного логического сигнала на вход первого блока 6 приема с выхода блока 4 селекции линейных 65 сигналов через второй блок 5 блокирозки. Затем с выхода блока 9 навход блока 10 поступает логическийсигнал, разрешающий прием кода требуемой станции сети, а с выходараспределителя 12 кода станции навход блока 13 памяти поступает логический сигнал, разрешающий записьпервой серии импульсов набора номера.Импульсы набора номера (кода)станции сети через приемник 1 и блоки 3 - 8 поступают на вход распределителя 12 записи кода станции. Поокончании первой серии...

Номер патента: 995380

Опубликовано: 07.02.1983

Авторы: Матвеев, Мищенко

МПК: H04Q 1/36

Метки: двух, многочастотных, приемник, сигналов, систем

...двух систем многочастотных сигналов работает следующим об-,разом,Сигнал цифры телефонного номера, 1 передаваемого в многочастотном коде первой системы сигнализации и представляющий собой двухчастотный радио- импульс, поступает на входы полосо,вых фильтров 2, настроенных на частоты первой и второй систем сигнализации. После детектирования детекторами 3, сигнал цифры номера в виде импульсов поступает на первые входы соответсвтующих К вентилей 4, элементов И б и Кэлементов ИЛИ 7 и, далее, через К-ый элемент ИЛИ 7 на первые входы анализатора 9 и блока 10. После проверки сигнапа по длительности, дифференцирующий блок 10 .осуществляет опрос вентилей 4 и импульсы поступают на входы декодирующего блока 18 Если принимаемый сиг.нал цифры...

Номер патента: 995381

Опубликовано: 07.02.1983

Автор: Охлобыстин

МПК: H04Q 1/46

Метки: двухчастотный, приемник, сигналов, тональных

...амплитуде и частоте, нс противоположных по фазе, в результате чегосигнал на выходе. суммирующего усилителя 3 будет равен нулю. То же будетиметь место и при подаче на входустройства двухчастотного сигнала, 6 Оесли только каждая из двух частотравна частоте настройки соответствуюцвго инвертирующего полосового филь.тра 1 или 2. Чвм больше степень несовпадения между указанными частота ми, тем в большей степени сигнал навыходе суммируюцего усилителя 3 будет отличаться от нуля. Таким образом, суммирующий усилитель 3 выполняет Функцию режекторного фильтра снулевым коэффициентом передачи накаждой из двух сигнальных частот,Выходные сигналы каждого из .инвертирующих полосовых фильтров 1 и 2,а также выходной сигнал суммирующего усилителя 3...

Номер патента: 995382

Опубликовано: 07.02.1983

Авторы: Аузин, Марков

МПК: H04Q 3/52

Метки: атс, квазиэлектронной, коммутационное, поле

...включены внешние исхо 5цящие линии 15 и входящие линии 16Промежуточный щит промщит 17лужит для кроссировки межблочных со;единений при большом количестве блоков, но не является принципиально10обяз ательным,Связь в коммутационном поле осуществляется следующим образом фиг.2),Внутристанционная связь - абонент.ская линия 14, вход 13 в блок 2 контцентрации, выход 5 иэ блока 2, межблочная промежуточная линия 6, промежуточный щит 17, вход .7 блока 4 смешивания, выход 8 из блока 4, шнуровойкомплект 10, выход 5 блока 2,вход 13 блока 2, абонентская линия 14. Прохождение соединения черезблок 4 смешивания однократное (прямое),Входящая внешняя связь - входящая 25соединительная линия 16, выход 8блоков 4 смешивания, вход 7 блока 4,промежуточная линия...

Номер патента: 999175

Опубликовано: 23.02.1983

Авторы: Морозов, Осипов, Фидлин

МПК: H04Q 3/52

Метки: коммутации, многокаскадное, поле, пространственной

...а вторая часть состоит из распределителей 103 (фиг.1),104 (нв входах коммутатора 1), 107,108 (на входах коммутатора 2), 11(фиг,2), 112 (на входах коммутатора 3)и 115 и 116 (на входах коммутатора 4).Выходы коммутаторов обех групптакже разделены на две части. К пер"вой части выходов относятся выходы отпервого до и/2-го (выходы 9 на фиг,1,10 коммутатора 1, выходы 33, 34 коммутатора 2, выходы 57 на фиг.2, 58коммутатора 3 и выходы 81, 82 коммутатора 4), а к второй части выходоввыходы от (и/2 + 1) -го до и-го (выходы 11 на фиг.1), 12 коммутатора 1,выходы 35, 36 коммутатора 2, выходы59 на фиг.2, 60 коммутатора 3, выходы 83, 84 коммутатора 4).Каждый выход коммутатора связан с .входом элемента задержки и через соответствующий контакт соединен с...

Номер патента: 1005323

Опубликовано: 15.03.1983

Авторы: Мерзляков, Фомин

МПК: H04Q 1/32

Метки: выделения, импульсов, серий

...обнулены. В счетчике задания шага серий 8 установлен коэффициент пересчета КВ, который установлен равным требуемой скорости изменения частоты следования импульсов в серии при переходе от одного цикла к другому. Так как коэффициент пересчета счетчика 7 равен единице, то на выходе 13 устройства будут появляться импульсы с частотой Г= Г /КВ . При появлении по истечении Овремени С =К/Г 0 импульса на выходе счетчика 5 Р 5-триггер 1 опрокинется и прекратит подачу тактовых импульсов в счетчик 5 благодаря снятию высокрго потенциала с второго входа, первого элемента И 2 и откроет прохождение импульсов на вход счетчика 6 6 через второй элемент И 3, ко второму входу которого будет приложен высокий потенциал с инверсного выходаР 5-триггера 1,...

Номер патента: 1019674

Опубликовано: 23.05.1983

Авторы: Лондарь, Ройтман, Тинтман

МПК: H04Q 3/64

Метки: групповой, распределитель, связи, телефонной

...вкодиых и выходныхсопротивлений усилителей и, резисторов с бдниаковымиа.номиналами 2 3.Однако известный распределительгрупповой связи прн большом числеканалов становится громоздким, вылож.ным и трудоемким в изготовлении,так как число элементов устройства 40растет пропорционально количеству.каналов. Кроме того,.с увеличениемколичества каналов увеличиваетсязатухание сигнала между входом ивыходами распределителя, поскольку 45входное выходное) сыротивление усилителей имеет конечнув, отличнуюот нуля величину.Целью иэобретенйя является упрощение и снижение затухания между щ),входом и выходами. распределителя1 группой телефонной связи.Поставленная .цель достигаетсятем, что в распрвдвлнтеле групповойсвязи, содержащем усилитель, выходкоторого...

Номер патента: 1023670

Опубликовано: 15.06.1983

Авторы: Морозов, Осипов, Фидлин

МПК: H04Q 11/04

Метки: временным, каналов, коммутации, связи, синхронных, системах, уплотнением

...оборудования 42, выходы которого нев еменной сдвиг 40 посредственно соединены с тактовымисинхронизации и подключены через устпринятых сигналов определяется сотиРЕп,ройство 44 задержки к входу 45 поляр 135 коммутации и к входам 46 устройствИГ 6 п /а , Я 40 передачи.Со входов 38 оборудования комму- . Перед более подробным рассмотренитации поступающие уплотненные во вре-; ем некоторых операций, выполняемых в :мени сигналы подают в приемные уст- . поле 35 коммутации, необходимо уточройства 37 синхронизации. Параллель- . нить некоторые понятия; Под . разнино от генераторного оборудования 42 цей 8 в номерах каналови 1 соот-.на тактовые входы 43 приемных уст-. 5 ветственно прямого и обратного наройств 37,синхронизации подают сигна-...

Номер патента: 1035834

Опубликовано: 15.08.1983

Авторы: Барышников, Бычков, Воронов, Душкин

МПК: H04Q 3/00

Метки: коммутационной, матрицы, переключатель, полупроводниковый

...не. происходит.Таким образом, при быстром нарастании нвпряжения на полупроводниковом переключателе с р- и-р и-структурой обеспечивается высоквя устойчивость к бО(д 1 эфФекту (до значения напряжения переключателя на постоянном токе).Полупроводниковый переключатель можно изготввливвть в одном технологическомЭцикле в составе биполярных БИС, в частности, с элементами интегральных логических схем.При использовании данного перекпючатея обеспечивается высокая устойчивостьк - эффекту (до значения напряжения0а1переключения нв постоянном токе) и, соответственно, высокая помехоустойчивостьи надежность схемы. Изобретение относится к телефонии,в чвстности к коммутационным устройствам матриц.Известен полупроводниковый переюпочатель,...

Номер патента: 1040626

Опубликовано: 07.09.1983

Авторы: Бугорский, Калиниченко

МПК: H04Q 9/12

Метки: автокорреляционный, приемник, сигналов, тональных

...выходами ограничителя сигналов и генератора тактовых импульсов а выход элемента ИЛИ-НЕ подключен ко входу элемента задержки. На фиг. 1 представлена структурная электрическаясхема предлагаемого 65устройства; на фиг. 2 - эпюры напряжений, поясняющие его работу.Автокорреляционныйприемник тональных сигналов содержит ограничи" тель 1 сигналов, регистр 2 сдвига, генератор 3 тактовых импульсов, элемент ИЛИ 4, элемент И-НЕ 5, элемент ИЛИ-НЕ 6, элемент 7 задержки, перемножитель В, ийтегратор 9 и пороговый блок 10.Устройство .работает следующим образом.Входной синусоидальннй сигнал(фиг.2 а) преобразуется двухсторонним симметричным ограничителем 1 сигналов в сигнал прямоугольной формы - меандр(фиг. 2 б), который подается на вход регистра 2 сдвига...

Номер патента: 1046972

Опубликовано: 07.10.1983

Авторы: Барышников, Бычков, Душкин, Попов, Черепнев

МПК: H04Q 3/00

Метки: интегральная, коммутационная, матрица, полупроводниковая

...шины Г 21Недостатком известного устройства яиляется невозможность достижения высокой 20степени интеграции матрицы иэ-эа необходимости выполнения соединений междуэлементами в виде навесных проводников.Цель изобретения - повышение плотности компановки. 25Поставленная цель достигается тем,что в полупроводниковой интегральнойкоммутационной матрице, содержащейпопупроводниковую подложку, в которойсформированы области ключевых тирис- ЗОторных элементов и области диодов, входные, выходные и управпяющие шины, входные и управляющие шины, соединяющие, соответственно анодные области ключевыхтиристорнык элементов и базовые области Зуправляющих диодов по строкам, расположены над катодными областями ключевыхтиристорных элементов, а выходные...

Номер патента: 1046973

Опубликовано: 07.10.1983

Авторы: Воробьев, Загороднов, Назаренко

МПК: H04Q 3/02

Метки: выделения, ключевой, кодовой, комбинации

...вход первого элемента Ина второй вход которого поступает сигнал с выхода триггера 10. В начале сеанса телеуправления, когда ключевыми кодовыми комбинациями устанавливается цикловая фаза устройства, триггер 10 находится в исходном состоянии и разрешает прохождение через первый элемент И 5 сигнала с выхода дешифратора 2 на второй вход счетчика 14 и первый вход третьего элемента И 7.На выходе третьего элемента И 7 сигнал появляется в том случае, если счетчик 14 насчитывает определенное количество поступивших последовательно, без искажений, ключевых кодовых комбинаций, При наличии искажения хотя бы одного из символов принятой ключевой: кодовой комбинации второй элемент И 6 (на котором происходит сравнение информации на входе устройства с...

Номер патента: 1046974

Опубликовано: 07.10.1983

Авторы: Сотников, Толубеев

МПК: H04Q 3/04

Метки: приема, сигналов, тональных

...блока соединен с выходом усилителя, второй вход второго порогового бло"4 ка соединен с вторым выходом формирователя опорного напряжения и с выходом выпрямителя, выход второго порогового блока через детектор максимумов огибающей соединен с входом второго счетчика, синхрониэирующий вход второго счетчика соединен с выходом дифференциатора, выход второго счетчика через дешифратор соединен с первым входом дополнительного элемента И, выход которого соединен с первыми входами первого и второго элементов ИЛИ, вторые входы которых соединены с выходами соответствующих элементов И, выходы первого и второго элементов ИЛИ соединены с информационными входами соответствующих блоков памяти, выход блока задержки соединен с вторым входом...

Номер патента: 1059705

Опубликовано: 07.12.1983

Авторы: Карпов, Мартьянов, Скляров

МПК: H04Q 1/50

Метки: выделения, двухтональных, сигналов

...а второй вход блока двойного дифференцирования соединен с входом блока управления, выходы которого подключены соответственно к вторым входам элементов "Выборка-запоминание", третьи входы которых соединены с третьим входом блока двойного дифференцирования, первый вход которого подключен к первому входу первого элемента , Выборка-запоминаниеИзобретение основано на формировании ступенчатого напряжения огибающей входного сигнала, напряжения второй производной огибающей входного сигнала и опорного напряжения, равного отношению напряжения второй производной огибающего сигнала к напряжению огибающей сигнала. При этом фиксируют первое и второе значения опорного напряжения, измеренные соответственно в моменты первого и второго положительных...

Номер патента: 1062903

Опубликовано: 23.12.1983

Авторы: Белик, Калинин, Квашенко, Яковенко

МПК: H04Q 11/04

Метки: информационных, каналов, селекции

...отдельнойкнопки 32 , а затем в блок 11 заносится двухбайтный код, старшийбайт которого - это номер выбираемого канала, а младший байт - эточисло значащих разрядов в старшембайте. Значение этого кода заносится в блок 11, например при нажатии второй отдельной кнопки 322на блоке 23. По этому же сигналуот второй отдельной кнопки 32,но задержанному, осуществляется 40запись кода в группу 12 ячеекпамяти, адрес которой определензначением счетчика 16 адреса выбираемого канала на тумблерномрегистре 31 блока 23 опять сначала 45набирается адрес блока 11 на единицу больше предыцуцего, нажимается первая отдельная кнопка 32(фиг, 3), затем набирается двухбайтное число, старший байт которого известен нам из списка номеров выбираемых параметров...
