Толубеев

Номер патента: 1801126

Опубликовано: 07.03.1993

Авторы: Винниченко, Заверюха, Казаджан, Лопатин, Ситников, Соболев, Толубеев, Шаршаков

МПК: C21C 5/52, C21D 8/12

Метки: анизотропной, производства, стали, электротехнической

...Об этом свидетельствует распределение плавок по содержанию азота, очень широкий интервал его варьирования в стали. Для производства стали толщиной 0,23 мм и менее необходимо содержание азота не более 0,008%. Использование известных способов не может позволить получить это, т.к. основную массу плавок составляет сталь с 0,011-0,013% азота, а на плавки с 0,008% азота приходится всего 0,4%.Анализ поступления азота в сталь при выплавке показал, что основное его количество вводится в период расплавления за счет ионизации азота воздуха печного пространства в районе электродуги и в период1801126 Таблица 1 Таблица 2 Составитель В, МакашовТехред М,Моргентал Корректор Е, Папп Редактор Заказ 1186 Тираж Подписное ВНИИПИ Государственного...

Номер патента: 1466013

Опубликовано: 15.03.1989

Авторы: Еремин, Исьянов, Рощин, Толубеев

МПК: H04M 15/34

Метки: абонентов, повременного, подстанции, разговоров, стоимости, тарификационного, телефонных, учета

...о пов ременного учета стоимости телефонных разговоров абонентов подстанции, содержащая соединенные между собой автоматическую телефонную станцию и подстанцию, при этом автоматическая телефонная станция содержит блок линейных комплектов, вход-выход которого соединен с первыми входом-выходом блока управления автоматической телефонной станции, второй выход которого соединен с входом блока регистрации, дополнительный выход блока линейных комплектов соединен с первым входом блока коммутации автоматической телефонной станции, второй выход которого соединен с входом блока комплектов соединительных линий автоматической телефонной станции, а подстанция содержит блок управления подстанцией, первый вход-выход которого соединен с...

Номер патента: 1236490

Опубликовано: 07.06.1986

Авторы: Бедарев, Денисенко, Толубеев

МПК: G06F 13/00

Метки: внешними, сопряжения, устройствами, эвм

...8 последовательно формируютсясигналы, одним иэ которых второй триггер 7 устанавливается в единичное состояние. Усиленный сигнал с выхода вто-,рого узла 4 согласования подается навыход 13 устройства, По истечении определенного времени, определяемогочастотой генератора 5 и номером выводами.дешифратора 8, подключенного по входуустановки в нуль второго триггера 7,происходит формирование среза импульса синхронизации на выходе 13 устройства, После выдачи импульса синхрониГг)зации сигналом с выхода дешифратора 8 90 2будет произведен сброс счетчика 9 и первого триггера 3 в нулевое состояние, в результате этого выдача информации с буферного регистра 2 на информационные выходы 12 прекратится. Этот же сигнал поступает на выход 14 готовности...

Номер патента: 1135016

Опубликовано: 15.01.1985

Авторы: Блох, Толубеев

МПК: H04Q 3/04

Метки: анализатор, зуммерных, сигналов

...соединенные второй 20блок памяти и блок сброса 1 2 1,Однако данный анализатор зуммерных сигналов также затрачивает большое время на анализ сигналов с различными временными параметрами, 25Цель изобретения - сокращениевремени анализа.Цель достигается тем, что в анализатор зуммерных сигналов, содержащий входной блок, выход которого З 0соединен с первым входом первого бло"ка памяти, последовательно соединенные счетчик и дешифратор и последовательно соединенные второй блок памяти и блок сброса, введены первыйи второй управляемые генераторы к 1 пульсов, элемент И и четыре регистра, выходы которых соединены,с соответствующими первыми входами второгоблока памяти, сбросовый вход которого 40соединен со сбросовыми входами реги"стров, выходом...

Номер патента: 1046974

Опубликовано: 07.10.1983

Авторы: Сотников, Толубеев

МПК: H04Q 3/04

Метки: приема, сигналов, тональных

...блока соединен с выходом усилителя, второй вход второго порогового бло"4 ка соединен с вторым выходом формирователя опорного напряжения и с выходом выпрямителя, выход второго порогового блока через детектор максимумов огибающей соединен с входом второго счетчика, синхрониэирующий вход второго счетчика соединен с выходом дифференциатора, выход второго счетчика через дешифратор соединен с первым входом дополнительного элемента И, выход которого соединен с первыми входами первого и второго элементов ИЛИ, вторые входы которых соединены с выходами соответствующих элементов И, выходы первого и второго элементов ИЛИ соединены с информационными входами соответствующих блоков памяти, выход блока задержки соединен с вторым входом...

Номер патента: 951753

Опубликовано: 15.08.1982

Автор: Толубеев

МПК: H04Q 3/04

Метки: двухчастотный, приемник, сигналов, тональных

...коммутационного оборудования АМТС (АТС) на второй вход элемента И 13 поступает сигнал включения временной защиты. При этом с выхода элемента ИЛИ 14 на вторые входы выходных вентилей 5 подается запрещающий сигнал. В исходном состоянии, кроме того, на счетчик импульсов 11 и блок памяти 12 с выхода элемента И 16 подается сигнал сброса.При появлении на входе приемника двух частотных сигналов эти сигналы поступают в соответствующие частотные каналы и с выходов интеграторов 4 огибающие этих сигналов подаются на входы элемента И 16. При этом снимается сигнал сброса с блоков 11 и 12. Сигналы с выходов интеграторов 4 подаются также и на первые входы выходных вентилей 5, но на выходах приемника они не появятся, так как на вторые входы вентилей 5 с...

Номер патента: 720824

Опубликовано: 05.03.1980

Авторы: Долинский, Толубеев

МПК: H04Q 1/46

Метки: многочастотных, приема, сигналов

..."состойт из " дается не"взаданном коде, то есть, пере- ."оследовательно вклю 4 енных"полосового дается ток одной частоты или тоКи более,фильтра 3, порогового элемента 4; выпЪл- " чем"двухчастот;"тов" этом случае на выхойенйого яа -КвухвХодовом компараторе, ин- де блока 11 анализа кодапоявляется сиг тегратора 5, сумматора 6 по"йбдйюдва, нал; который с выхода выходного блока 1блока 7 памяти"й выходного вентиля 8. Вто-памяти подается на блокирование всех вырйЕ вХоды пороговых- элементов 4 соеКи- . " ходных вентилей 8. Одновременно этотсиг нейй с выходом выпрямительного блока 2йал йоступает"навыходную клемму сигна ="й с"соотвествующим выходом формирова- . ла ошибкателя 9 ойорйого напряжения;. -.:- - - Так как вторые входы пороговых...

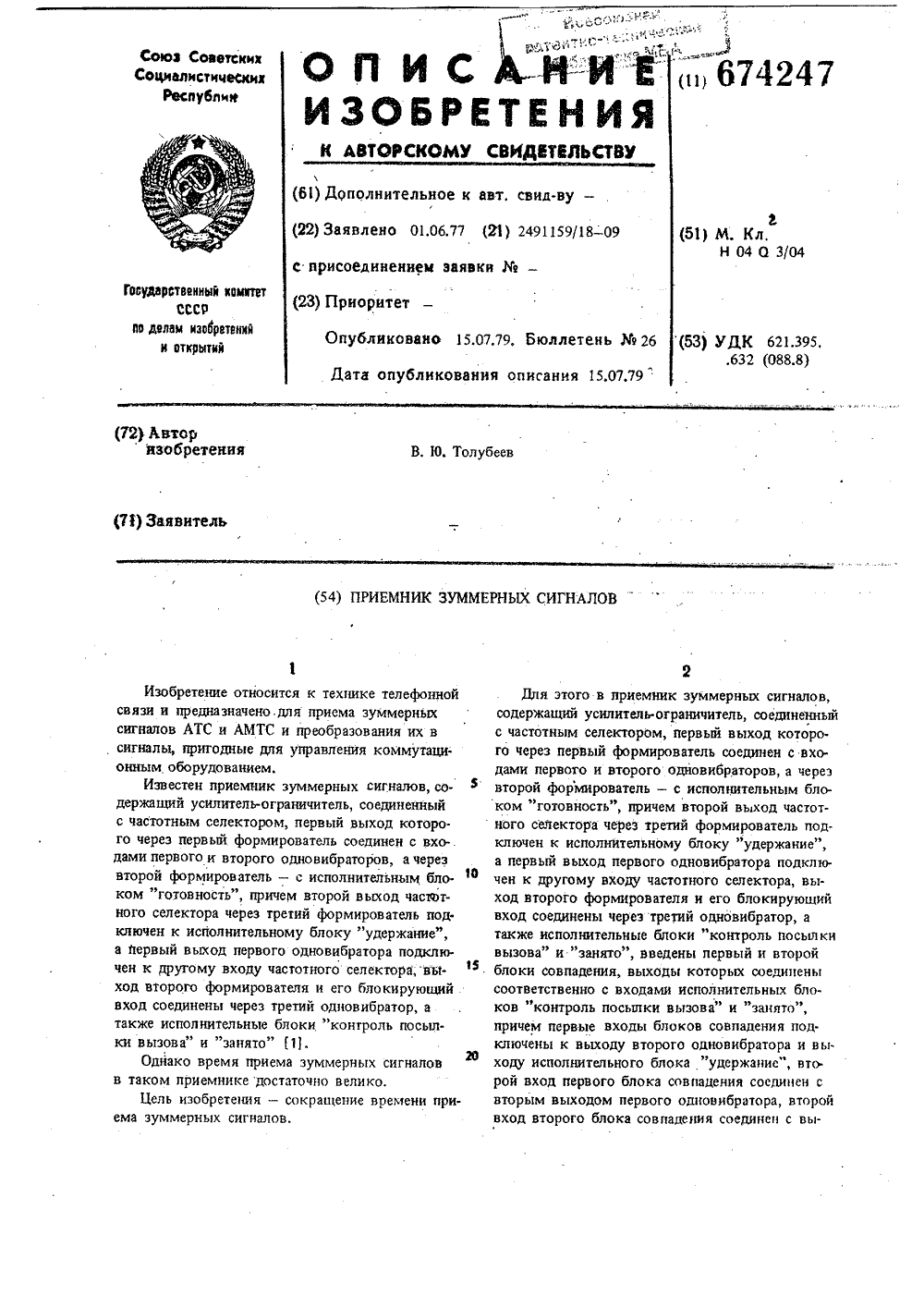

Номер патента: 674247

Опубликовано: 15.07.1979

Автор: Толубеев

МПК: H04Q 3/04

Метки: зуммерных, приемник, сигналов

...поступлении сигналов зуммера "занято запуститься не мбжет; так как М"Время 55паузы на один из входов первого блока 13 сов.падения поступает блокирующий сигнал с выхо.да первого одновибратора 4, а на время второйоковой посылки - с выхода исполнительного 4блока 12 "занято" на третий вход первого бло. ка 13 совпадения.После возвращения второго одновибратора 5 в исходное положение схема приемника приходит в исходное состояние, При поступлении еле. дующих токовых посылок (третьей и четвертой) сигнала зуммера "занято" описанные выше про. цессы повторяются,Исполнительный блок 12 "занято", таким об. разом, срабатьвает при поступлении каждой четной токовой посьаки сигнала зуммера "занято". При поступлении на вход приемника сигнала"удержание"...

Номер патента: 641676

Опубликовано: 05.01.1979

Автор: Толубеев

МПК: H04Q 3/04

Метки: приемник, сигналов, тональных

...работой ключа 3. Ключ 3 переключается, при этом колебательный контур 2 перестраивается на частоту тока второй тональной посылки 1 г, а выход усилителя.ограничителячерез колебательцый контур 2 подключается к входу исполнительного блока 8.Из тональной посылки с частотой 4 формируется видеаимпульс, который запускает исполнительный блок 8. Одновременно сиг. ,нал поступает и на вход второго формиро. вателя 9, однако сигнала на выходе блока совпадения 7 не будет, так как на ега входы в течение времени Ь будут поступать импульсы различной полярности(адин нз них поступает непосредственно со второго одцовибратора 6, а другой - через инвертар 1 О).Если на вход приемника поступают речевые импульсы с длительностью меньшей дли. тельности импульса...

Номер патента: 588660

Опубликовано: 15.01.1978

Авторы: Бондаренко, Калиновский, Толубеев, Черный, Шарый

МПК: H04Q 3/04

Метки: приемник, сигналов, тональных

...14 генерирует импульсы, длительность и период которых равны длительности и периоду входного сигнала. Эти импульсы поступают на элемент 15 задерики АЧС 7. На выходе последнего формируется постоянный потенциал, проходящий через элемент ИЛИ 16 АЧС 7 и,разрешающий работу селектора 3.Селектор 3 обеспечивает получение сигнала на первом входе элемента И 4 после поступления на его вход определенного числа импульсов входного сигнала, К моменту появления сигнала на первом входе элемента И 4 селектор 5 обеспечивает на втором входе элемента И 4,наличие сигнала, при этом на его выходе появляется сигнал, приводящий в действие исполнительный блок 6.Сигнал с выхода селектора 3 поступаег на контрольный и стробирующий входы 13 и 12 АЧС 7, при этом...

Номер патента: 576677

Опубликовано: 15.10.1977

Автор: Толубеев

МПК: H04Q 3/04

Метки: зуммерных, приемник, сигналов

...5. Как только напряжение на накопителе 7 достигнет величины, достаточной для срабатывания, запускается второй исполнительный блок 8, вырабатывающий импульсы в такт с посылками зуммера занято.Кроме того, с момента, соответствующего началу паузы, благодаря опрокидыванию 5 10 15 20 25 30 35 40 45 50 55 60 65 первого одновибратора 4, частотный селектор12 перестраивается на частоту 800 Гц, Вэтом состоянии частотный селектор 12 будетоставаться до тех пор, пока первый одновибратор 4 пе вернется в исходное состояние, тоесть па время, равпос длительности паузызуммсра задято,Воздействие второй и следующих посылокзуммера повторяют процессы в описаннойвыше последовательности.Несмотря на запуск второго одновибратора 5, срабатывания первого...

Номер патента: 566410

Опубликовано: 25.07.1977

Авторы: Осин, Толубеев

МПК: H04Q 3/04

Метки: приемник, сигналов, тональных

...одновибратора 8 выбирают такой, что бы всегдабыло большеЗадний фронт видеоимпульса посылки 1 соответствующий моменту ее окончания, оп. рокидывает одновибратор 5, который воздействует на ключ 3 и благодаря этому 30 контур перестраивается на частоту тока второй посылки. С момента начала действия второй посылкиначинается формирование видеоимпульсов, передний фронт которого вновь запускает дополнитель-З 5 ный одновибратор 8, запирающий, как и в предыдущем случае, формирователь сигналов 4 на время 1Таким образом, на выходе формирователя сигналов 4 выделяются прямоугольные им пульсы, длительность которых равна 1 Задний Фронт импульса от первой токовой посылки 1 запускает одновибратор 5, переключаюнсий ключ 3, а импульс, образован ный током...

Номер патента: 559462

Опубликовано: 25.05.1977

Авторы: Валерьянов, Корхина, Толубеев

МПК: H04Q 3/04

Метки: двухчастотный, приемник, сигналов, тональных

...частоте от тональных, срабатывает блок частотной защиты 3 н закрывает резонансные усилители 4, осуществляя тем самым защиту приемника от частот, не равных тональным, С выходов резонансных усилителей 4 сигналы тональной частоты поступмот па соответствующие пороговые блсви 5, на выходе каждого из которых форьяруется потенциал низкого уровня,Два последовательно включенных инвертора 6 и 7 и блок задержки 8 образуют схему времейной защиты от приема ложных сигналов и обеспечивают постоянство времени замедления приемника.В исходном состоянии, при отсутствии сигналов тональной частоты на входе приемника, нивен.фторы 6 открыты, а ннверторы 7 - закрыты. При этом емкость цвви временной защиты в блоке задержки 8 через открьпый инвертор 6...

Номер патента: 557518

Опубликовано: 05.05.1977

Авторы: Павлинский, Толубеев

МПК: H04Q 1/30

Метки: вызывное

...блока льного колебательного контура одами ключей, кроме последнего кже между общим выходом клюнным со входом общего усилиейф; при этом выход общего одключен ко входу предваритель557518 НИИПИ Зыаэ Тираж 976 филиал ППП фПатентф, г, Ужгород ключей 3 и 4 и общим выходом ключей3,4,5, соединенным со входом общего усилителя 10, и землей, Выход усилителя10 подключен ко входу предварительногоусилителя 1. 5Устройство работает следующим образом,В каждый момент времени ( в зависимости от сигналов с блока управления 6)открыттолькоодинключ. При этом благодаря 10тому, что выход усилителя 10 соединенсо входм усилителя 1, образуется цепьположительной обратной связи, устройствовходит в автоколебвтельный режим и работает как генератор, частота колебаний...

Номер патента: 450381

Опубликовано: 15.11.1974

Автор: Толубеев

МПК: H04M 3/50

Метки: приемник, сигналов, тональных

...коллекторами транзисторов 8 (усилителя-формирователя 2) и транзистором 10 (одновибратора 4) включена схема сравнения, выполненная на транзисторах 11 и 12, база и эмиттер которых соответственно соединены между собой, а коллекторы этих транзисторов соединены и подключены к источнику питания через резистор 13 нагрузки, параллельно которому включен конденсатор 14.К резистору 13 через конденсатор 15 подключена база нормально закрытого транзистора 16.Транзистор 17 открыт минусовым потенциалом источника питания, подаваемым на его базу через резистор 18.Передние фронты импульсов сформированной последовательности через схему сравнения 3 запускают одновибратор 4 в такт с импульсами, поступающими с выхода усилителя- формирователя 2, При...

Номер патента: 441681

Опубликовано: 30.08.1974

Авторы: Осин, Толубеев

МПК: H04M 1/46

Метки: приемник, сигналов, тональных

...длительностью вго им" пульса " Такая очврвдность работы одновибраторов 9 и 10 нвсмотря на то , что их входы подключены к одной точкв, обвспвчивавтся различным постровнивм их цвпвй запуска.Одноврвмвнно импульсы Ъ" ипоступают на вторую схему совпадвния Ч, сигнал Д с выхода которой задускавт исполни о твльнов устройство 12 зуммвоа "Контроль досылки вызова". Ори поступлении на вход усилителя формирователя Ю слвдующвй зуммврной посылки одисанныв дроцвссы повто- б 5 ряются, однако за это врвмя накопитвль 6 оказывавтся освобожденным от импульса у. . за счет самоо 6разряда, поэтому исполнитвльновустройство 7 зуммвра "Занято" нвсрабатывавт,При воздействии зуммвра"Готовность станции к набору номвра" дривмник работает...

Номер патента: 348920

Опубликовано: 01.01.1972

Авторы: Всесоюзный, Научно, Сафонов, Толубеев

МПК: G01N 3/42

Метки: грунта, деформативности, образца

...сбоку; на фиг. 3 - разрез по А - А на фиг. 1.Устройство для измерения деформативности образца грунта включает корпус 1, втулку 2, подпрукиненный стерженьс наконечником 4, подвикную б и неподвижную б щеки для установки мерзлотомера 7 с прижимным винтом 8 и измерительное приспособление 9.Подпружиненный пружиной 10 наконечникустановлен в трапецеидальном пазе корпуса,На стержне закреплен указатель деформации11 пружины 10,Устройство работает следующим образом.Мерзлотомер с образцом грунта закрепляется в устройстве между щеками так, чтобы поверхность грунта в прорези трубки мерз 10 лотомсра была перпендикулярна его оси. Припомощи винта 12 наконечник 4 приводится всоприкосновение с поверхностью грунта. Винт1 приводится в соприкосновение со...

Номер патента: 326454

Опубликовано: 01.01.1972

Авторы: Институт, Исаев, Смирнов, Толубеев, Фридман, Шнырев

МПК: G01B 11/16, G01D 5/34

Метки: деформаций

...поставлена сканирующаяголовка, состоящая из каретки, приводимой ввозвратно-поступательное движение вдоль осиобразца с экранами реверсивным двигателем30 и имеющей рсохордный датчик перемещений,фотоэлектрического датчика и осветителя, дающего плоский световой луч. Запись производится самопишущим двухкоординатным потенциометром с синхронной лентопротяжкой,Сигнал от фотодатчика регистрируется на координате Х, двухкоординатного самопишущего потенциометра. На координате У с помощью реохордного датчика перемещения регистрируется положение сканирующей вдоль образца каретки с осветительным устройством и фотодатчиком в установленном масштабе. Самопишущий потенциометр имеет синхронный лентопротяжный механизм для продвижения диаграммной ленты с...

Номер патента: 312392

Опубликовано: 01.01.1971

Авторы: Сосна, Толубеев

МПК: H04Q 1/46

Метки: вызова, преимущественного, приемник, сигналов

...1, и далее с делителя коллекторной нагрузки поступает на последовательный колебательный контур 2. Два отвода и конец катушки индуктивности 1. подключены со ответственно к ключам 4 - б, управляемымтрехфазным мультивибратором 3. В каждый момент времени по очереди открывается только один из ключей. В момент времени, когда открыт ключ 4 для тока частоты ь для кото рого конденсатор С и часть витков катушки 1образуют последовательный колебательный контур, через открытый ключ 4 и резистор Р создается замкнутая цепь, Ток частоты , создает на резисторе Я, падение напряжения. Зо Это напряжение подается на вход усилителя и3заставляет сработать реле Р,. Реле Р, находится под током все время, пока открыт ключ 4. В то время, когда ключ 4 закрыт, а...

Номер патента: 238613

Опубликовано: 01.01.1969

Авторы: Сосна, Толубеев

МПК: H04Q 1/46

Метки: двухчастотный, набора, приемник, тонального

...обп;ий мост, являющийся в то же время мос:ом схемы разделения частог. Зто позволяет вы олпить двухчастотный П Г 11 с общим для обои.; приемников усилителем защитной цепи.Принципиальная схема приемника представлена на чертеже.Прп поступлении па вход Г 1 ТН только тока первой сигнальной частоты последний усиливается прсдварк",ельным усилигелем(общим для обоих трактов) и поступает в устройство 2 разделения частот, выполненное в впдс сбалапсированного по сигнальным частотам резонансного моста.Со вторичной обмотки трансформатораток первой сигнальной частоты поступает на базу транзистора 4, работающего в режиме усилителя класса Л, усиливается и подается па вход усилителя постоянного тока б. 11 ри этом реле 6, включенное на выходе усилителя...

Номер патента: 140102

Опубликовано: 01.01.1961

Автор: Толубеев

МПК: H04Q 1/10, H04Q 1/30

Метки: набора-вызова, одночастотный, приемник, тонального

...вход приемника токов сигнальной частоты с более высокими уровнями сопротивление диодов 12, 13 резко падает, и последовательный резонансный контур, настроенный на сигнальную частоту, начинает шунтировать нагрузку.Г 1 араллельно нагрузке включен ограничитель амплитуд, поэтому, помимо ограничения, в приемнике имеет место автоматическое регулирование усиления тока сигнальной частоты вследствие изменения сопротивления нагрузки в зависимости от уровня, поступающего на вход приемника. Для остальных частот нагрузка будет постоянной, так как сопротивление контура для них остается сравнительно большим, что приводит к изменению соотношений уровней токов сигнальной и других частот на нагрузке. Избирательный ограничитель позволяет при изменении...
